| Tipo di prodotto | Piano cottura in vetroceramica |
| Marca | Glem Gas |
| Modello | GTH320SN |
| Dimensioni del foro (L x P) | 490 x 280 mm |
| Alimentazione elettrica | 230 V ~ 50/60 Hz |
| Potenza totale | 3000 W |
| Numero di fuochi | 2 |
| Fuoco anteriore - Potenza / Diametro | 1800 W / 190 mm |
| Fuoco posteriore - Potenza / Diametro | 1200 W / 155 mm |
| Tipo di comando | Tasti touch |
| Funzioni | Cottura automatica, indicatore di calore residuo, sicurezza bambini (tasti bloccabili) |
| Livelli di potenza | 1 a 9 + Boost |
| Manutenzione e pulizia | Acqua saponata o prodotto speciale per vetroceramica. Non usare abrasivi né apparecchi a vapore. |
| Sicurezza | Spegnimento automatico di sicurezza, rilevamento di surriscaldamento, spegnimento in caso di rottura del vetro |
| Collegamento elettrico | Monofase 230V ~, cavo 3x1.5 mm², protezione 16 A |
| Classe di protezione | Y |
| Distanza minima dal muro | 50 mm |
| Distanza minima dalla cappa | 760 mm (se non specificato dal produttore della cappa) |
| Peso (appross.) | 5 kg |
| Consumo energetico (piano) | 178,9 Wh/kg |
Domande frequenti - GTH320SN Glem Gas
Domande degli utenti su GTH320SN Glem Gas
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale GTH320SN - Glem Gas e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTH320SN del marchio Glem Gas.
MANUALE UTENTE GTH320SN Glem Gas
Io Cucino con W GLEM
GTH320SN
NOTICE D'UTILISATION
INSTRUCTION OF USE
MANUALE D'ISTRUZIONE
MANUAL DEL USUARIO
Chère cliente, cher client,
Grazie per avere scelto il nostro piano di cottura.
Per ottenere il meglio dal Suo piano cottura, La preghiamo di leggere con attenzione le presenti istruzioni, e di conservarle per un'eventuale consultazione futura
INDICE
SICUREZZA 25
PRECAUZIONI PRIMA DEL PRIMO UTILIZZO 25
ISTRUZIONI DI SICUREZZA 26
PRECAUZIONI ONDE NON DANNEGGIARE L'APPARECCHIO 26
PRECAUZIONI IN CASO DI MALFUNZIONAMENTO DELL'APPARECCHIO 27
ALTRE PRECAUZIONI 28
ESCRIZIONE DELL'APPARECCHIO 29
DATI TECNICI 29
PANNELLO DI CONTROLLO 29
USO DELL'APPARECCHIO 29
COTTURA AUTOMATICA 30
SUGGERIMENTI DI COTTURA 31
ESEMPI DI REGOLAZIONE DELLA POTENZA 31
MANUTENZIONE E PULIZIA....31
COSA FARE IN CASO DI PROBLEMI....32
PROTEZIONE DELL'AMBIENTE....32
ISTRUZIONI DI INSTALLAZIONE ......33
CONNESSIONE ELETTRICA 34

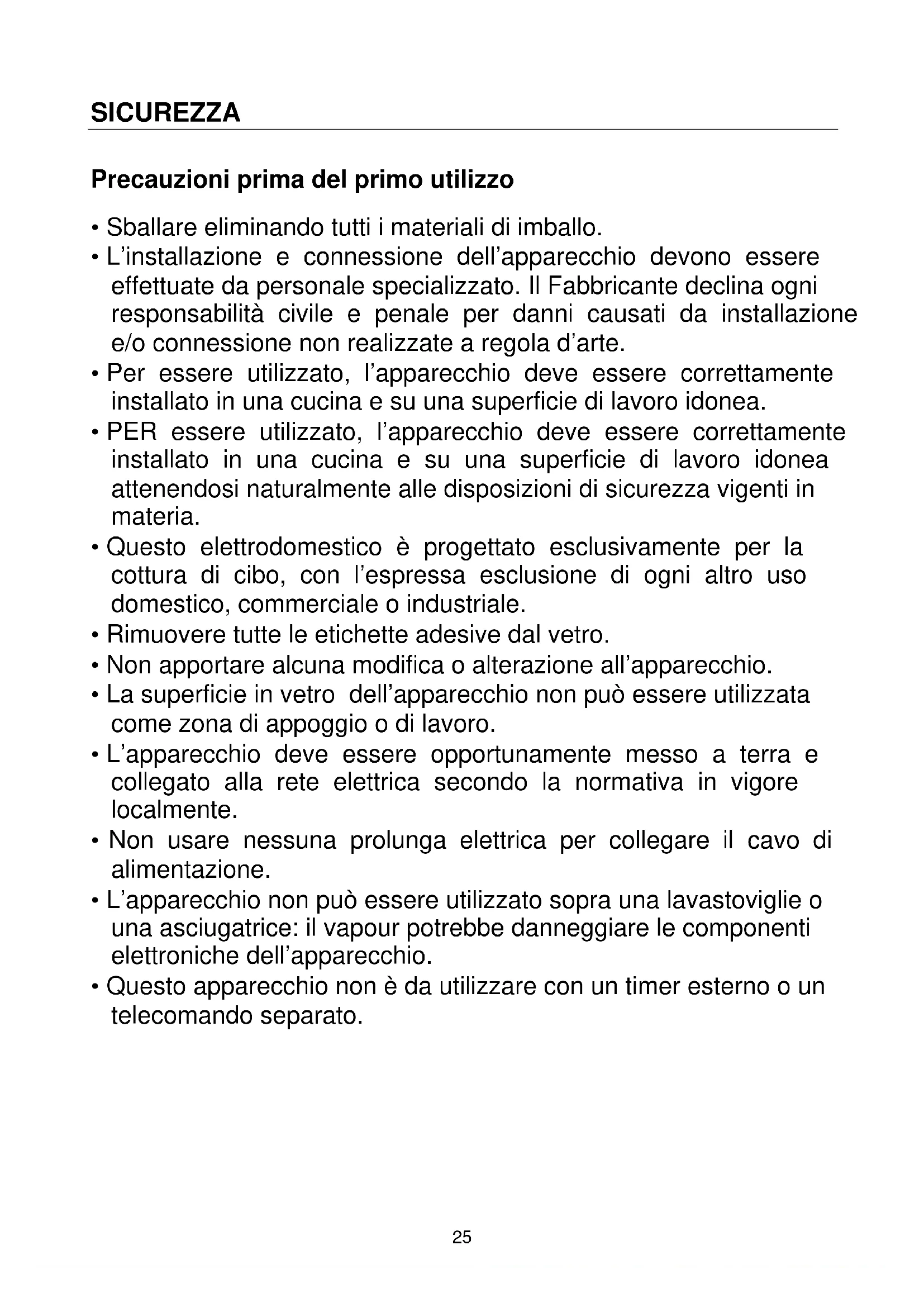

Precauzioni prima del primo utilizzo
- Sballare eliminando tutti i materiali di imballo.
- L'installazione e connessione dell'apparecchio devono essere effettuate da personale specializzato. Il Fabbricante declina ogni responsabilità civile e penale per danni causati da installazione e/o connessione non realizzate a regola d'arte.
- Per essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea.
- PER essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea attenendosi naturalmente alle disposizioni di sicurezza vigenti in materia.
- Questo elettrodomestico è progettato esclusivamente per la cottura di cibo, con l'espressa esclusione di ogni altro uso domestico, commerciale o industriale.
- Rimuovere tutte le etichette adhesive dal vetro.
- Non apportare alcuna modifica o alterazione all'apparecchio.
- La superficie in vetro dell'apparecchio non può essere utilizzata come zona di appoggio o di lavoro.
- L'apparecchio deve essere opportunamente messo a terra e collegato alla rete elettrica secondo la normativa in vigore localmente.
- Non usare nessuna prolunga elettrica per collegare il cavo di alimentazione.
- L'apparecchio non può essere utilizzato sopra una lavastoviglie o una asciugatrice: il vapour potrebbe danneggiare le componenti elettroniche dell'apparecchio.
- Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato.
Istruzioni di sicurezza
- La parte elettronica (relais) può provocare durante l'esercizio rumori udibili di attivazione. Può essere percepibile anche la ventola di raffreddamento. La ventola di raffreddamento può continuare a girare anche dopo la fine del processo di cottura per raffreddare i componenti elettronici. Ciò non significa che il piano ad induzione sia difettoso o che funzioni in modo anomalo e il piano di cottura funziona senza problemi.
- Spegnere le zone di cottura dopo l'uso.
- Grassi ed olii surriscaldati prendono facilmente fuoco. Controllare le cotture che utilizzano grasso o olio: potrebbero incendiarsi con facilità.
- Le zone di cottura si riscaldano durante la cottura. Fare attenzione a non ustionarsi durante o dopo l'uso dell'apparecchio.
- Verificare che nessun cablaggio di apparecchi fissi o mobili venga in contatto con il vetro dell'apparecchio o con pentole bollenti.
- Gli oggetti magnetici (carte di credito, floppy discs, calcolatrici) non devono essere piazzati vicino all'apparecchio quando questo è acceso. Questi oggetti potrebbero danneggiarsi.
- Gli oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere piazzati sull'apparecchio perché potrebbero diventare incandescenti.
- Gli oggetti metallici quali cucchiai e coperchi non devono essere piazzati sull'apparecchio ad induzione perché potrebbero diventare incandescenti.
- Non coprire mai l'apparecchio con un panno o telo protettivo, perché potrebbe surriscaldarsi e bruciare.
- Questo apparecchio può essere usato da bambini con una età minima di otto anni e da persone le cui capacità fisiche, sensoriali o mentali sono ridotte, o le cui esperienze e conoscenze sono inadatte, unicamente se sotto sorveglianza e dietro formazione sull'uso dell'apparecchio, in condizioni di sicurezza e dopo essere state informate sui rischi in cui potrebbero incorrere.
- I bambini non devono giocare con l'apparecchio.
- La pulizia e la manutenzione non possono essere affidate a bambini senza la sorveglianza di un adulto.
Precauzioni onde non danneggiare l'apparecchio
- Pentole con fondo graffiato o danneggiato possono danneggiare il vetro ceramico. Le pentole potrebbero graffiare la superficie in vetroceramica.
- Sabbia o altre sostanze abrasive possono danneggiare il vetro ceramico.
- Il vetro ceramico non è sensibile agli shock termici ed è molto resistente, non è tuttavia infrangibile. Evitare di far cadere oggetti, anche piccoli, sul vetro ceramico.
• Non colpire i bordi del vetro con le pentole. - Non mettere o lasciare pentole vuote sul vetro ceramico.
- Lo zucchero, i materiali sintetici e i fogli di alluminio non devono venire a contatto con le zone riscaldante, perché possono causare rotture o altre alterazioni del vetro ceramico durante il raffreddamento. Nel caso, accendere immediatamente l'apparecchio e rimuovere l'oggetto dalla zona di cottura, prendendo le opportune precauzioni per non ustionarsi.
- Pericolo di incendio! Non appoggiare alcun oggetto sul piano di cottura.
- Non piazzare mai un contenitore bollente sul pannello di controllo. L'elettronica sotto il vetro potrebbe danneggiarsi.
- Se sotto il piano cottura incassato c'è un cassetto, assicurarsi che lo spazio tra il contenuto dello stesso e la parte inferiore dell'apparecchio sia sufficiente (almeno 2 cm) per evitare contatti accidentali.
- Non mettere mai oggetti infiammabili (ad es. spray) nel cassetto situato sotto l'apparecchio. Gli eventuali contenitori per posate posti in cassetti sotto l'apparecchio devono essere resistenti al calore.
- Non riscaldare contenitori chiusi (per es. barattoli di conserve) sulle zone cottura. A causa della conseguente sovrappressione i contenitori e/o i barattoli possono scoppiare, e sussiste il pericolo di lesioni!
Precauzioni in caso di malfunzionamento dell'apparecchio
- Se si nota un difetto di funzionamento, spegnere l'apparecchio e disconnetterlo dalla rete elettrica.
- Se il vetro ceramico è rotto o crepato: disconnettere immediatamente l'apparecchio dalla rete elettrica, svitando e rimuovendo il fusibile e chiamare l'assistenza tecnica.
- Qualsiasi riparazione deve essere compiuta esclusivamente da personale qualificato.
- ATTENZIONE! Se la superficie del vetro è crepata o rotta, spegnere immediatamente l'apparecchio per evitare il rischio di scosse elettriche.
Altre precauzioni
- Assicurarsi che la pentola o padella sia sempre centrata sulla piastra di cottura. Il fondo dell'utensile deve coprire il più possibile la piastra di cottura.
- Per gli utilizzatori di pace-makers: il campo magnetico dell'apparecchio potrebbe influenzare il funzionamento del pace-maker. Si raccomanda di richiedere preventivamente informazioni al venditore dell'apparecchio e/o al medico curante.
- Non utilizzare contenitori di alluminio o di materiali sintetici: potrebbero fondere se appoggiati alle piastre accese o ancora calde dopo l'uso.
- Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
Dati tecnici
| Typo | GTH320SN |
| Potenza totale 3000 WConsumo di energia del piano cottura EChob* 178.9 Wh/kg | |
| Posizione anteriorePotenza nominale 1800 WCategoria standard di pentola * CConsumo di energia ECcw* 183.9 Wh/kg | ∅ 190 mm |
| Posizione posteriorePotenza nominale 1200 WCategoria standard di pentola * AConsumo di energia ECcw* 173.8 Wh/kg | ∅ 155 mm |
* metodo di misura delle prestazioni secondo la norma (EN60350-2)

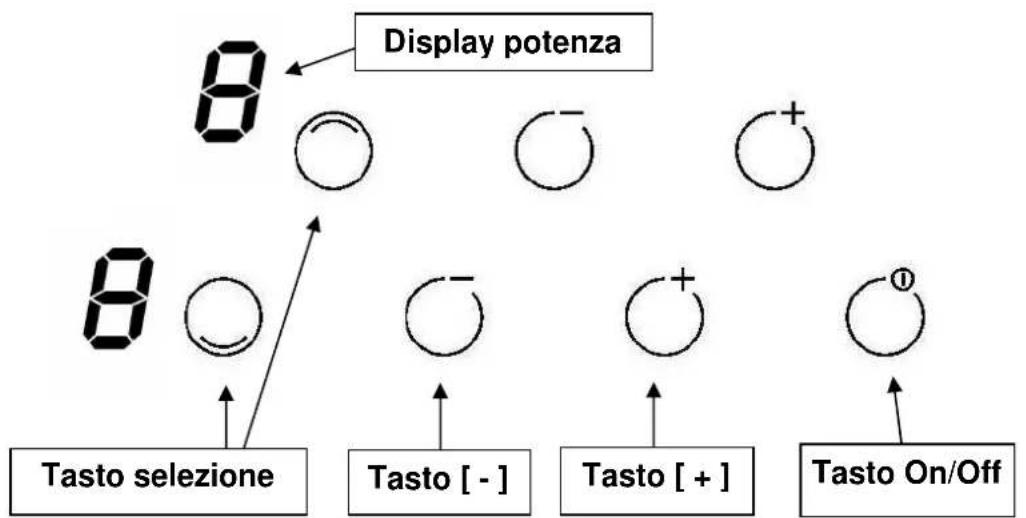

Pannello di controllo
USO DELL'APPARECCHIO
Tasti a sfioramento
Il vostro piano cottura a induzione è equipaggiato con controlli elettronici azionati tramite tasti a sfioramento. Quando il dito tocca il tasto, il comando corrispondente viene attivato. L'attivazione è confermata dalla spia relativa, o da una lettera o un numero sul display e/o da un segnale acustico.
Nell'utilizzo normale premere unicamente un tasto per volta.
Display
Display Descrizione Funzione
0 Zero La piastra è attivata.
1...9 Livello potenza Selezione del livello di potenza.
A Acceleratore riscaldamento Cottura automatica.
E Messaggio di errore Difetto elettronico
H Calore residuo La piastra è calda
Prima del primo utilizzo
Pulire l'apparecchio con uno straccio umido, indi asciugarlo accuratamente. Non utilizzare detergenti che possano causare colorazioni anomale del vetro.
Per iniziare
- Accensione/spegnimento dell'apparecchio:
| Azione | Pannello di controllo | Display |
| Per accendere | premere [1] | |
| Per arrestare | premere [1] |
- Accensione/Spegnimento di una piastra riscaldante:
| Azione | Pannello di controllo | Display |
| Selezione piastra | Premere tasto selezione | [0] |
| Aumentare la potenza | Premere [+] | da [1] a [9] |
| Diminuire la potenza | Premere [-] | da [9] a [1] |
| Arrestare | Premere simultaneamente | [+] e [-] [0] o [H] |
| Oppure premere [-] | [0] o [H] |
Se nessuna regolazione è effettuata entro 20 secondi l'apparecchio torna in modalità di attesa.
Indicatore di calore residuo
Dopo aver spento l'apparecchio, la piastra è ancora calda e il display indica [ H ].
Il simbolo [ H ] scompare quando la piastra può essere toccata senza pericolo di bruciature.
Finché la spia di calore residuo è accesa, non toccare la piastra né posizionarvi alcun oggetto sensibile al calore: c'è rischio di bruciature o incendi.
Cottura automatica
Tutte le piastre sono equipaggiate con una funzione automatica “stop and go” (partenza-arresto). La piastra si accende a piena Potenza per un dato tempo, poi riduce automaticamente la Potenza a un livello prestabilito.
- Avvio:
| Azione | Pannello di controllo | Display | |
| Selezione piastra | Premere tasto selezione | [0] | |
| Selezione della Potenza massima | Premere tasto [+] | da [1] a [9] | |
| Cottura automatica | Premere tasto [+] | [9] lampeggia assieme | |
| al simbolo [A] | |||
| Selezione del livello di potenza | Premere tasto [-] | [9] passa a [8] [7] ... | |
| (ad esempio « 7 ») | [7] lampeggia assieme | ||
| al simbolo [A] |
- Spegnere la cottura automatica
| Azione | Pannello di controllo | Display | |
| Selezione piastra(ad esempio « 7 ») | Premere tasto selezione al simbolo [ A ] | [ 7 ] lampeggia assieme | |
| Selezione del livello di potenza | Premere tasto [- ] o [ + ] | livello selezionato |
Esempi di regolazione della potenza
(I valori sotto sono indicativi)
| Da 1 a 2 SciogliereRiscaldare | Salse, burro, cioccolata, gelatinePiatti preparati in precedenza | |
| Da 2 a 3 Cuocere a fuoco lentoScongelare | Riso, budini, sciroppi di zuccheroVerdure liofilizzate, pesce, prodotticongelati | |
| Da 3 a 4 Vapore | Verdure, pesce, carne | |
| Da 4 a 5 Acqua | Patate bollite, zuppe, pasta,Verdure fresche | |
| Da 6 a 7 Cottura | mediaBollitura a fuoco lento | Carne, fegato, uova, salsicceGoulash, arrosti, trippa |
| Da 7 a 8 Cottura | Patate, patatine fritte, wafers | |
| 9 Friggere, | arrostireFar bollire l’acqua | Bistecche, omelettes, piatti frittiAcqua |
MANUTENZIONE E PULIZIA
Spegnere l'apparecchio prima di pulirlo.
Non pulire l'apparecchio se il vetro è troppo caldo: rischio di ustioni!
- Rimuovere segni leggeri con uno straccio umido con liquido detergente diluito in acqua. Risciacquare con acqua fredda e asciugare accuratamente la superficie.
- Detergenti altamente abrasivi e corrosivi, che possono causare graffi, devono assolutamente essere evitati.
- Non utilizzare mai apparecchi a vapore o a pressione per pulire l'apparecchio.
- Non utilizzare alcun oggetto che potrebbe graffiare il vetro ceramico.
- Assicurarsi che la pentola sia asciutta e pulita. Assicurarsi che non vi siano granelli di polvere sul vetro ceramico o sulla pentola. Far scivolare pentole con fondo irregolare può causare graffi alla superficie del vetro ceramico.
- Versamenti di zucchero, marmellata, conserve ecc devono essere rimossi immediatamente, in modo da evitare danni alla superficie del vetro ceramico.
L'apparecchio non si accende
• L'apparecchio non è collegato correttamente alla rete elettrica.
- Il fusibile è assente o il circuito aperto
- I tasti a sfioramento sono coperti da grasso o acqua.
- Un oggetto è posizionato su uno dei tasti.
Compare il simbolo [ E ]
- Contattare l'assistenza tecnica.
Una delle piastre viene disattivata
- È entrato in funzione il sistema di sicurezza.
- Si è dimenticato di disattivare la piastra per un certo periodo.
- Uno o più tasti a sfioramento sono coperti da qualcosa.
Il pannello di controllo indica [Er03]:
- Un oggetto o un liquido copre i comandi II simbolo scomparirà non appena i comandi verranno puliti o l'oggetto sarà rimosso.
Il pannello di controllo indica [Er21]:
- Il piano di cottura è surriscaldato, lasciarlo raffreddare e poi riaccenderlo.
Il pannello di controllo indica [U400], [Er25] o [U4]:
- Il piano di cottura non è collegato alla rete. Controllare il collegamento e eventualmente ricollegare il piano di cottura.
Se uno dei simboli di cui sopra persiste, chiamare il centro assistenza.
PROTEZIONE DELL'AMBIENTE
- Il materiale dell'imballo è ecologico e deve essere riciclato.
- L'apparecchio contiene alcuni metalli nobili. Contattare le autorità locali per informarsi sulle modalità di riciclo o smaltimento dell'apparecchio al momento della sua dismissione.
• Non gettare l'apparecchio nei rifiuti.
- Contattare l'organizzazione del vostro comune preposta al riciclaggio degli elettrodomestici.
L'installazione è di esclusiva responsabilità dell'installatore specializzato.
L'installatore è tenuto a rispettare la legislazione locale e le normative in vigore nel Paese in cui viene installato l'apparecchio.

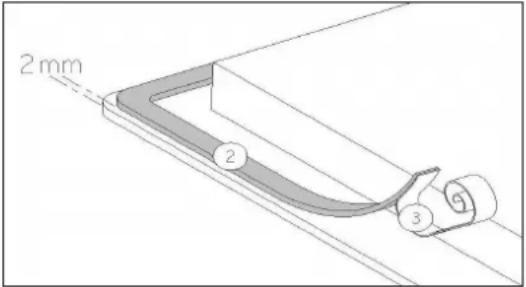

Come fissare la guarnizione
La guarnizione fornita con l'apparecchio serve a evitare le infiltrazioni di acqua o altri liquidi nel mobile sottostante l'apparecchio.
La sua installazione deve essere fatta attentamente, seguendo il disegno qui sotto.
Incollare la guarnizione a (2) due mm dal bordo inferior esterno del vetro, dopo aver rimosso la protezione della stessa (3).
Inserimento – installazione
• Le misure di incasso sono:
| Tipo Foro incasso | |
| GTH320SN 490 x 280 mm | |
- Assicurarsi che ci sia una distanza di almeno 50 mm tra l'apparecchio e il muro o le pareti o paratie laterali.
- L'apparecchio è classificato come classe "Y" di protezione dal calore. Idealmente l'apparecchio dovrebbe essere installato con un ampio spazio da entrambi i lati. Ci può essere un muro posteriormente e mobili alti o un muro su un lato. Sull'altro lato tuttavia, non deve esserci un divisorio o un mobile più alto della posizione dell'apparecchio.
- Il mobile o piano di lavoro sul quale l'apparecchio è installato, nonché i bordi dei mobili e/o unità pensili, i rivestimenti laminati che li rivestono e la colla di assemblaggio, devono essere in grado di resistere a temperature fino a 100 °C.
- I supporti a muro devono essere resistenti al calore.
- I materiali utilizzati per i piani di lavoro spesso tendono a gonfiarsi con l'umidità. Per proteggere il foro di incasso dell'apparecchio, applicare uno strato di vernice o sigillante apposito. Una particolare cura deve essere dedicata alla corretta applicazione della guarnizione fornita con l'apparecchio, onde evitare qualsiasi infiltrazione nel mobile sottostante. La guarnizione garantisce una corretta tenuta se utilizzata su superfici lisce.
- Non installare l'apparecchio al di sopra di un forno non opportunamente ventilato, o di una lavastoviglie.
- Garantire la presenza di uno spazio di almeno 20 mm al di sotto della cassetta dell'apparecchio, onde permettere una corretta areazione dell'apparecchio.
- Se sotto l'apparecchio c'è un cassette, non riporvi oggetti infiammabili, come bombolette di spray, od oggetti non resistenti al calore.
- La distanza di sicurezza tra l'apparecchio e una eventuale cappa di aspirazione sovrastante deve essere quello previsto dal fabbricante della cappa. In caso di mancanza di indiazioni in merito, rispettare una distanza minima di 760 mm.
- Il cavo di alimentazione, dopo l'installazione dell'apparecchio, non deve essere soggetto a sollecitazioni meccaniche, come ad esempio schiacciamento a causa del movimento di cassetti o altro.
- ATTENZIONE: Usare solo griglie di protezione che vengono proposte o consigliate dal produttore del piano di cottura. L'uso di griglie di protezione non appropriate possono causare incidenti.
- L'installazione di questo apparecchio e la connessione alla rete elettrica devono essere affidate esclusivamente a personale qualificato e autorizzato, nel rispetto della normativa in vigore.
- Dopo l'installazione, una adeguata protezione delle parti sotto tensione deve essere garantita.
- I necessari dati di connessione si trovano sull'etichetta posta sulla cassetta dell'apparecchio, in prossimità della morsettiera.
- La connessione alla rete elettrica deve essere fatta utilizzando una presa con messa a terra, o tramite un circuito omnipolare con fusibile di interruzione con un'apertura di almeno 3 mm.
- Il circuito elettrico dell'apparecchio deve essere separato dalla rete tramite opportuni apparecchi, quali fusibili, interruttori di apertura circuito o capacitatori.
- Se l'apparecchio non viene installato con una spina accessibile, un dispositivo di dicconnessione conforme alle norme di installazione deve essere previsto nell'installazione.
- Il cavo di alimentazione deve essere posizionate in modo che non venga a contatto con alcuna delle parti calde del piano.
Attenzione!
Questo apparecchio può solo essere collegato ad una rete elettrica a 230 V\~ 50/60 Hz Collegare sempre il cavo di terra.
Rispettare il diagramma di connessione.
La morsettiera si trova sul lato posteriore del fondo dell'apparecchio (cassetta). Per aprire il coperchio utilizzare un cacciavite medio. Posizionarlo nelle fessure e aprire il coperchio.
| Rete | Connessione | Diametro cavo | Cavo | Fusibile di protezione |
| 230V~ 50/60Hz | 1 Phase + N | 3 x 1.5 mm ^2 | H 05 VV - FH 05 RR - F | 16 A * |
* Calcolato con il fattore di simultaneità secondo la norma EN 60 335-2-6
Connessione del piano cottura
Monofase 230V\~1P+N
Collegare la terra al terminale "terra", il neutro N al terminale N, la fase L al terminale L1.
Attenzione! Assicurarsi di aver fissato correttamente i cavi e i ponticelli e di aver serrato correttamente le viti.
Il fabbricante declina qualsiasi responsabilità per ogni incidente risultante da connessione sbagliata dell'apparecchio, incluso l'utilizzo di un apparecchio non correttamente messo a terra, o connesso con una messa a terra difettosa.
