MANUALE UTENTE GTIP42BK Glem Gas

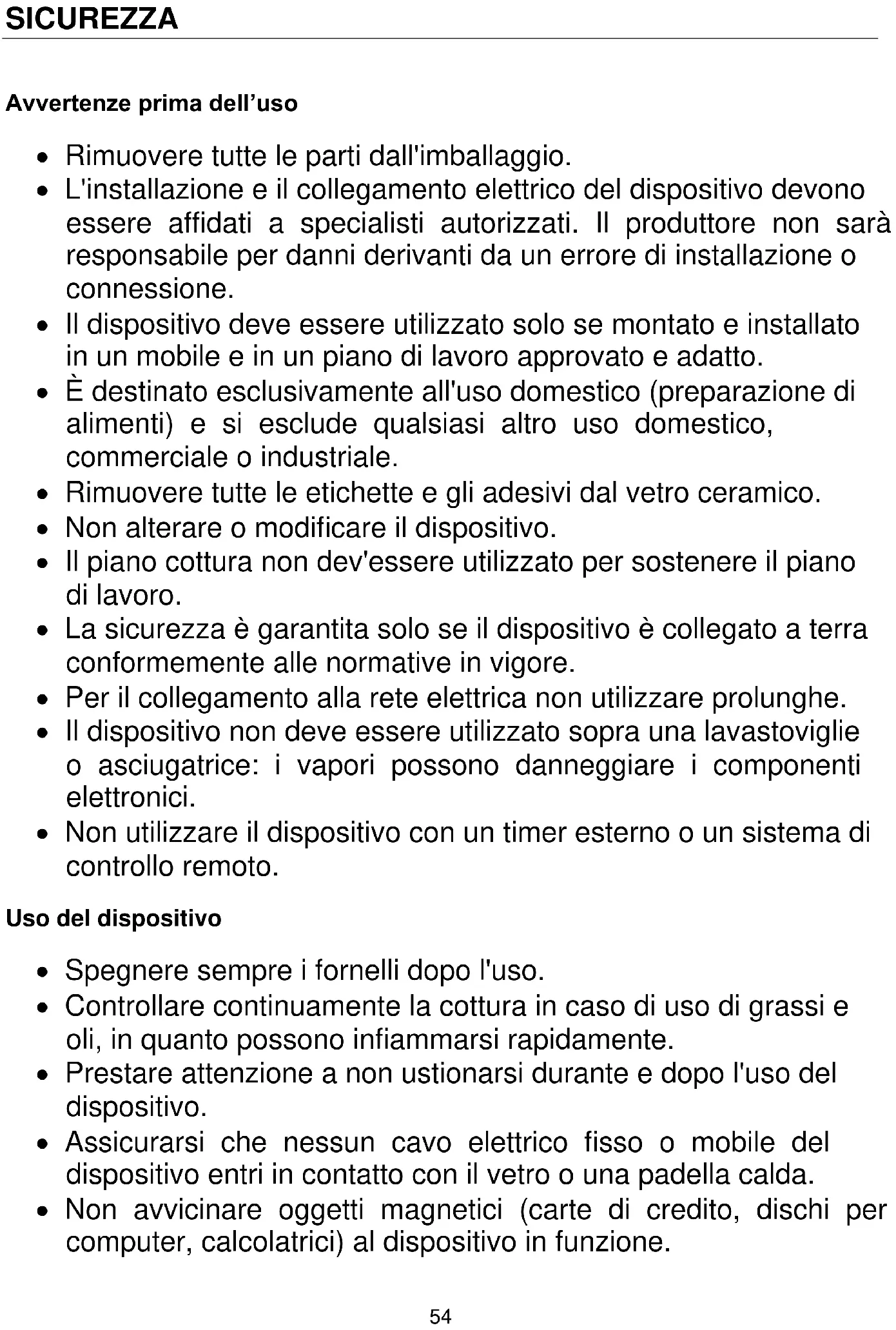

PROTEZIONE DELL'AMBIENTE ................................................................................................ 66 ISTRUZIONI DI INSTALLAZIONE .............................................................................................. 67 COLLEGAMENTO ELETTRICO ................................................................................................. 6854 SICUREZZA Avvertenze prima dell’uso Rimuovere tutte le parti dall'imballaggio. L'installazione e il collegamento elettrico del dispositivo devono essere affidati a specialisti autorizzati. Il produttore non sarà responsabile per danni derivanti da un errore di installazione o connessione. Il dispositivo deve essere utilizzato solo se montato e installato in un mobile e in un piano di lavoro approvato e adatto. È destinato esclusivamente all'uso domestico (preparazione di alimenti) e si esclude qualsiasi altro uso domestico, commerciale o industriale. Rimuovere tutte le etichette e gli adesivi dal vetro ceramico. Non alterare o modificare il dispositivo. Il piano cottura non dev'essere utilizzato per sostenere il piano di lavoro. La sicurezza è garantita solo se il dispositivo è collegato a terra conformemente alle normative in vigore. Per il collegamento alla rete elettrica non utilizzare prolunghe. Il dispositivo non deve essere utilizzato sopra una lavastoviglie o asciugatrice: i vapori possono danneggiare i componenti elettronici. Non utilizzare il dispositivo con un timer esterno o un sistema di controllo remoto. Uso del dispositivo Spegnere sempre i fornelli dopo l'uso. Controllare continuamente la cottura in caso di uso di grassi e oli, in quanto possono infiammarsi rapidamente. Prestare attenzione a non ustionarsi durante e dopo l'uso del dispositivo. Assicurarsi che nessun cavo elettrico fisso o mobile del dispositivo entri in contatto con il vetro o una padella calda. Non avvicinare oggetti magnetici (carte di credito, dischi per computer, calcolatrici) al dispositivo in funzione.55 Non appoggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla superficie del vetro in quanto potrebbero surriscaldarsi. Generalmente non appoggiare oggetti metallici diversi dai recipienti di riscaldamento sulla superficie del vetro. In caso di accensione accidentale o calore residuo, questo potrebbe rischiare di riscaldare, sciogliere e iniziare a bruciare il materiale. Non coprire il dispositivo con un panno o una pellicola protettiva. Potrebbe riscaldarsi eccessivamente e prendere fuoco. Questo dispositivo non è destinato all'uso da parte di persone (bambini compresi) con ridotte facoltà fisiche, sensoriali o mentali, o che non dispongono di esperienza e conoscenza, a meno che non ricevano una spiegazione sull'uso del dispositivo da parte di una persona responsabile della loro sicurezza. I bambini devono essere informati per assicurarsi che non giochino con il dispositivo. Precauzioni per non danneggiare il dispositivo Le casseruole con fondi grezzi (non smaltati...) o danneggiati possono danneggiare la vetroceramica. La presenza di sabbia o altri materiali abrasivi può danneggiare la vetroceramica. Evitare di far cadere oggetti, anche piccoli, sul vetro. Non colpire i bordi del vetro con pentole. Assicurarsi che la ventilazione del dispositivo avvenga secondo le istruzioni del produttore. Non appoggiare né lasciare pentole vuote sul piano di cottura. Evitare che zucchero, materiali sintetici o pellicole d'alluminio entrino a contatto con le zone calde. Queste sostanze, durante il raffreddamento, possono provocare crepe o altre alterazioni sulla superficie vetroceramica: spegnere il dispositivo e rimuovere immediatamente dalla zona di cottura ancora calda (attenzione: pericolo di ustioni). AVVERTENZA: Pericolo di incendio: non riporre oggetti sul piano cottura. Non collocare contenitori caldi sopra l'area di comando.56 Se un cassetto si trova sotto il dispositivo incassato, assicurarsi di tenere un margine adeguato (2 cm) tra il contenuto del cassetto e la parte inferiore del dispositivo per assicurare un'adeguata ventilazione. Non posizionare oggetti infiammabili (ad esempio spray) nel cassetto sotto il piano di cottura. Tutti i contenitori per posate devono essere realizzati in materiale resistente al calore. Precauzioni in caso di guasto del dispositivo Se viene rilevato un difetto, scollegare il dispositivo e interrompere l'alimentazione elettrica. In caso di crepe o fessure sulla vetroceramica, occorre assolutamente staccare la spina dalla presa di corrente e contattare il servizio post-vendita. Le riparazioni devono essere effettuate solo da personale qualificato. Non aprire in nessun caso il dispositivo. ATTENZIONE: Se la superficie del vetro è incrinata, spegnere l'alimentazione del dispositivo per prevenire possibili scosse elettriche. Altre protezioni Assicurarsi che la pentola sia sempre centrata sulla zona di cottura. Il fondo della pentola deve, per quanto possibile, coprire l'area di cottura. Per gli utenti che portano un regolatore di frequenza cardiaca, il campo magnetico può influenzarne il funzionamento. Si consiglia di rivolgersi al proprio rivenditore o al medico. Non utilizzare contenitori sintetici o di alluminio che potrebbero sciogliersi sui fornelli ancora caldi. Non provare MAI a spegnere un incendio con acqua, ma fermare il dispositivo e coprire le fiamme con un coperchio o una coperta antincendio.

VIOLAZIONE DELLA GARANZIA.

Specifiche Typo GTIP42BK Potenza totale 3700 W Consumo di energia del piano cottura EChob**

Posizione 235 x 190 mm Identificazione minimo Ø 100 mm Potenza nominale * 2100 W Potenza booster * 2600 / 3700 W Categoria standard di pentola ** C (x2) Consumo di energia ECcw**

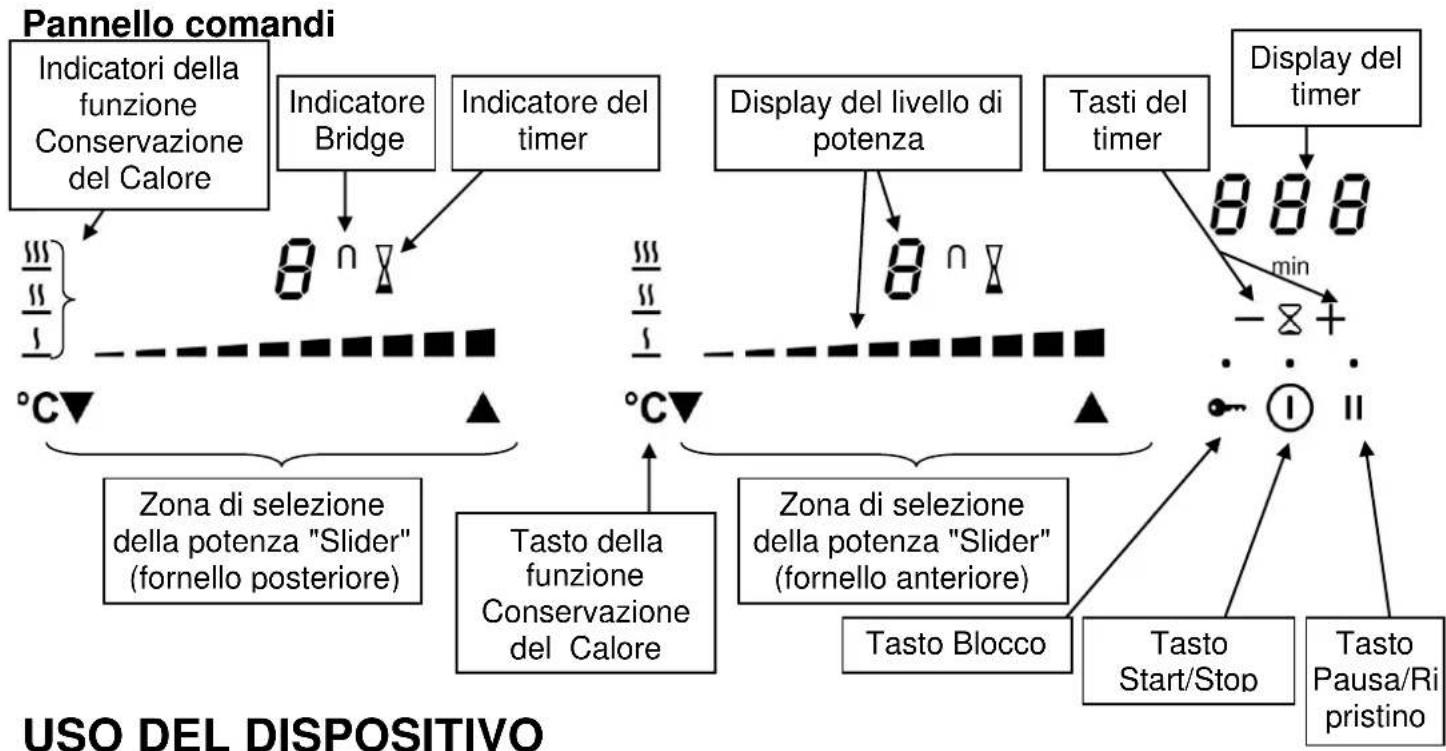

• la potenza può variare in funzione delle dimensioni e dei materiali delle casseruole ** metodo di misura delle prestazioni secondo la norma (EN60350-2) Pannello comandi

Display Display Designazione Descrizione

0. Zero La zona di riscaldamento è attiva.

1…9 Livello di potenza Scelta del livello di cottura. U Pentola non rilevata Pentola mancante o non adatta. A Acceleratore del riscaldamento Cottura automatica. E Messaggio d'errore Anomalie del circuito elettronico. H Calore residuo La zona di cottura è calda. P Booster La funzione Booster è attiva. Doppio Booster La funzione Doppio Booster è attiva. U Conservazione del calore La cottura mantenuta a 42,70,94 II Stop&Go (pausa) Il piano è in pausa. Tasto Blocco Zona di selezione della potenza "Slider" (fornello posteriore) Zona di selezione della potenza "Slider" (fornello anteriore) Tasto della funzione Conservazione del Calore Tasto Start/Stop Display del timer Indicatori della funzione Conservazione del Calore Tasto Pausa/Ri pristino Indicatore Bridge Indicatore del timer Display del livello di potenza Tasti del timer58 Ventilazione La ventola di raffreddamento funziona in modo completamente automatico. Si avvia a bassa velocità quando il calore generato dalla centralina elettronica supera una determinata soglia. La ventilazione passa alla seconda velocità quando il piano di cottura viene utilizzato in modo intenso. Il ventilatore riduce la velocità e si ferma automaticamente quando il circuito elettronico si è raffreddato sufficientemente.

AVVIAMENTO E GESTIONE DEL DISPOSITIVO

Prima del primo utilizzo Pulire il dispositivo con un panno umido, quindi asciugarlo. Non utilizzare detergenti che possono provocare una colorazione bluastra sulle superfici in vetro. Principio di induzione Una bobina di induzione si trova sotto ogni fornello di cottura. Quando è attiva, genera un campo elettromagnetico variabile che a sua volta genera correnti parassite nel fondo ferromagnetico del recipiente. Ciò provoca il riscaldamento del contenitore posto sulla zona di riscaldamento. Naturalmente, il contenitore deve essere adeguato: Si consigliano tutti i recipienti metallici ferromagnetici (da verificare possibilmente con un piccolo magnete) come: casseruola in ghisa, padella in ferro, pentole metalliche smaltate, in inox con fondo ferromagnetico... Sono esclusi i recipienti in rame, inox, alluminio, vetro, legno, ceramica, gres, terracotta, inox non ferromagnetico... La zone di cottura a induzione rileva automaticamente le dimensioni del recipiente utilizzato. Se ha un diametro troppo piccolo, il recipiente non è adeguato. Questo diametro varia in funzione del diametro della zona di cottura. Quando il recipiente non è adatto per il piano di cottura viene visualizzato il simbolo [U]. Tasti sensibili Il dispositivo è dotato di tasti sensibili che permettono di controllare le varie funzioni. Basta sfiorare il tasto per attivarlo. Quest'attivazione viene confermata da un LED, un'immagine sul display e un segnale acustico. In caso di un uso generale, premere un solo tasto alla volta.59 Zona di selezione della potenza "SLIDER" e impostazione del timer Per la selezione della potenza con il cursore fare scorrere il dito sulla zona "slider". È inoltre possibile ottenere accesso diretto posizionando il dito direttamente sul livello desiderato.

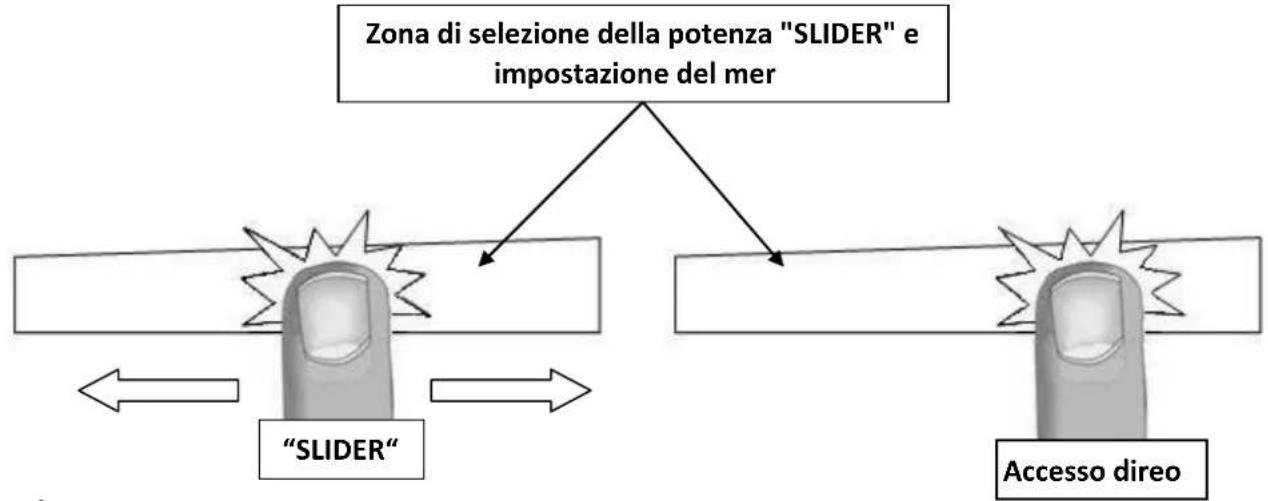

Avviamento Accendere/spegnere il piano cottura: Azione Pannello di controllo Display Accensione premere [ ] [0] Spegnimento premere [ ] nulla o [H] Regolazione della zona di riscaldamento: Azione Pannello di controllo Display Selezionare la potenza scorrere sullo "SLIDER" [1] - [P] verso destra o sinistra Spegnimento scorrere sullo "SLIDER" fino a [0] [0] o [H] Se non viene effettuata nessuna regolazione entro 20 secondi, la centralina elettronica entra in standby. Rilevamento del recipiente Il rilevamento del recipiente assicura la massima sicurezza. L'induzione non funziona: in assenza di un recipiente sulla zona di cottura o se il recipiente non è adatto per l'induzione. In questo caso non è possibile aumentare la potenza e appare il simbolo [U]. Il simbolo [U] scompare quando la pentola viene posizionata sulla zona di cottura. Se, durante la cottura, il recipiente viene rimosso dalla zona di cottura, il funzionamento viene interrotto. Sul display compare il simbolo [U]. Il simbolo [U] scompare quando il recipiente viene riposizionato sul fornello. La cottura riprende al livello di potenza preselezionato. Dopo l'uso, spegnere la zona di riscaldamento. Non lasciare attivo il rilevamento della pentola [U]. Zona di selezione della potenza "SLIDER" e impostazione del timer “SLIDER“ Accesso diretto60 Funzione Indicatore Calore Residuo Dopo lo spegnimento delle zone di cottura o lo spegnimento completo del piano, le zone di cottura ancora calde sono indicate con il simbolo [H]. Il simbolo [H] si spegne quando le zone di cottura possono essere toccate senza pericolo. Finché gli indicatori di calore residuo sono accesi, non toccare le zone di cottura e non appoggiare alcun oggetto sensibile al calore. Pericolo di ustioni e di incendio! Funzione Booster e Doppio Booster La funzione Booster [P] e Doppio Booster [ ] fornisce maggiore potenza alla zona di cottura selezionata. Se si attivano queste funzioni, le zone di cottura funzionano per 10 minuti con una potenza molto superiore. Le funzioni Booster e Doppio Booster sono state progettate, per esempio, per riscaldare rapidamente grandi quantità di acqua, come per la cottura della pasta. Attivazione/disattivazione della funzione Booster: Azione Pannello di controllo Display Attivare la funzione Booster scorrere fino alla fine dello "SLIDER" [P] o premere direttamente sulla fine dello "SLIDER" Disattivare la funzione Booster scorrere sullo "SLIDER" [9] - [0] Attivazione/disattivazione della funzione Doppio Booster: Azione Pannello di controllo Display Attivare la funzione Booster scorrere fino alla fine dello "SLIDER" [P] o premere direttamente sulla fine dello "SLIDER" Attivare la funzione Doppio Booster premere nuovamente alla fine [ lampeggia Booster dello "SLIDER" con P ] Disattivare la funzione Doppio Booster scorrere sullo "SLIDER" [P] - [0] Disattivare la funzione Booster scorrere sullo "SLIDER" [9] - [0] Gestione della potenza nominale: Il piano di cottura prevede una potenza massima. Quando la funzione booster è attiva, per non superare la potenza massima, il comando elettronico riduce automaticamente il livello di cottura di un'altra zona di riscaldamento. Per alcuni secondi, il display di questa zona di cottura lampeggia [9] e mostra il livello di cottura massimo possibile: Zona di cottura selezionata Altra zona di cottura (esempio: livello di potenza 9) Viene visualizzato [P] [9] diventa [6] o [8] a seconda del tipo di fornello61 Funzione Timer Il timer può essere assegnato contemporaneamente a tutti i fornelli e con una regolazione differente (da 1 a 999 minuti) per ogni zona. Impostazione o modifica del tempo di cottura: Azion Pannello di controllo Display Selezionare la potenza scorrere sullo "SLIDER" [1] - [P] Selezionare il timer premere simultaneamente [-] indicatore timer della e [+] sul timer fino a quando zona di cottura accesa viene evidenziato l'indicatore desiderato Diminuire la durata premere [-] sul timer [60] diventa 59, 58, … Aumentare la durata premere [+] sul timer il tempo aumenta Dopo pochi secondi, [min] passa da "lampeggiamento" a "spia fissa". Viene selezionata la durata e inizia il conteggio. Interrompere la funzione Timer di cottura: Azione Pannello di controllo Display Selezionare il timer premere simultaneamente [-] vien visualizzato tempo e [+] sul timer fino a quando viene evidenziato l'indicatore desiderato Interrompere il timer premere simultaneamente [-] sul timer [000] Quando sono attivati più timer, basta ripetere l'operazione. Timer utilizzato senza cucinare Il timer funziona indipendentemente dai fornelli e si disattiva dall'accensione di una zona di riscaldamento. Se è acceso e il piano di cottura è spento, il timer continua fino a quando trascorre il tempo impostato. Azione Pannello di controllo Display Attivare il piano cottura premere [ ] [0] Selezionare il timer premere simultaneamente [-] e [+] [000] sul timer Diminuire la durata premere [-] sul timer [60] diventa 59, 58, … Aumentare la durata premere [+] sul timer il tempo aumenta Dopo pochi secondi, [min] passa da "lampeggiamento" a "spia fissa". Viene selezionata la durata e inizia il conteggio. Interruzione automatica alla fine della cottura: Una volta che il tempo di cottura è trascorso, il timer mostra [000] lampeggiante ed emette un segnale acustico. Per interrompere il suono e il simbolo lampeggiante, è sufficiente premere [-] o [+] sul timer.62 Programmazione automatica della cottura Tutte le zone di cottura sono dotate di un dispositivo di cottura automatica. La zona di cottura si avvia a massima potenza per un certo periodo, successivamente riduce in modo automatico la potenza al livello preselezionato. Attivazione automatica: Azione Pannello di controllo Display Attivazione automatica scorrere sullo "SLIDER" fino a [7] [7] lampeggia con [A] (per esempio "7") e lasciare premuto per 3s Interruzione automatica: Azione Pannello di controllo Display Selezionare la potenza scorrere sullo "SLIDER" [0] - [9] Funzione Stop&Go (pausa) Questa funzione consente di interrompere temporaneamente la cottura e riattivarla con le stesse impostazioni. Attivare/disattivare la funzione Stop&Go (pausa): Azione Pannello di controllo Display Attivare la funzione premere [II] [II] sul display Stop&Go (pausa) l'indicatore Pausa si accende Disattivare la funzione premere [II] animazione degli indicatori Stop&Go (pausa) premere sullo "SLIDER" animato vengono visualizzate le impostazioni precedenti Funzione Ripristino Dopo aver spento il piano [ ], è possibile ripristinare le ultime impostazioni selezionate: Stato di cottura di tutte le zone di cottura (potenza). Minuti e secondi del timer per zone di cottura programmate Programmazione automatica della cottura. Funzione Conservazione del Calore. La procedura di ripristino è la seguente: Premere il tasto [ ]. Premere [ II ] prima che l'indicatore smetta di lampeggiare. Le impostazioni precedenti tornano attive. Funzione Conservazione del Calore Questa funzione permette di raggiungere e mantenere automaticamente una temperatura di 42, 70 o 94°C. La durata massima di conservazione del caldo è di 2 ore. Ciò impedirà il trabocco di liquidi e che il cibo si attacchi sul fondo della padella. Attivare/disattivare la funzione Conservazione del Calore: Azione Pannello comandi Display Attivare la conservazione a 42°C premere 1 volte [ ] [U] e indicatore [ ] Attivare la conservazione a 70°C premere 2 volte [ ] [U] e indicatore [ ] Attivare la conservazione a 94°C premere 3 volte [ ] [U] e indicatore [ ] Disattivare la funzione Conservazione far scorrere il dito sullo "SLIDER" [0] - [9] del Calore o premere [U] fino a [0] [0]63 Funzione Bridge Questa funzione permette di combinare 2 zone (zone a sinistra, zone centrali, zone a destra) con le stesse funzionalità di una singola zona. La funzione Booster non è compatibile con questa funzione. Azione Pannello di controllo Display Accensione premere [ ] [0] Attivare la funzione Bridge premere simultaneamente [ ] [0] e [ ] sulle 2 zone da combinare Selezionare la potenza scorrere sullo "SLIDER" [1] - [9] che mostra la potenza Interrompere la funzione Bridge premere simultaneamente [ ] [0] sulle 2 zone combinate Blocco comandi Per evitare di modificare una selezione del piano cottura, anche durante la pulizia del vetro, il pannello comandi (a eccezione del pulsante di accensione/spegnimento[ ]) può essere bloccato. Azione Pannello comandi Display Bloccare il piano mantenere un dito su [ ] indicatore di bloccaggio acceso per 6s Sbloccare il piano mantenere un dito su [ ] indicatore di bloccaggio spento per 6s64

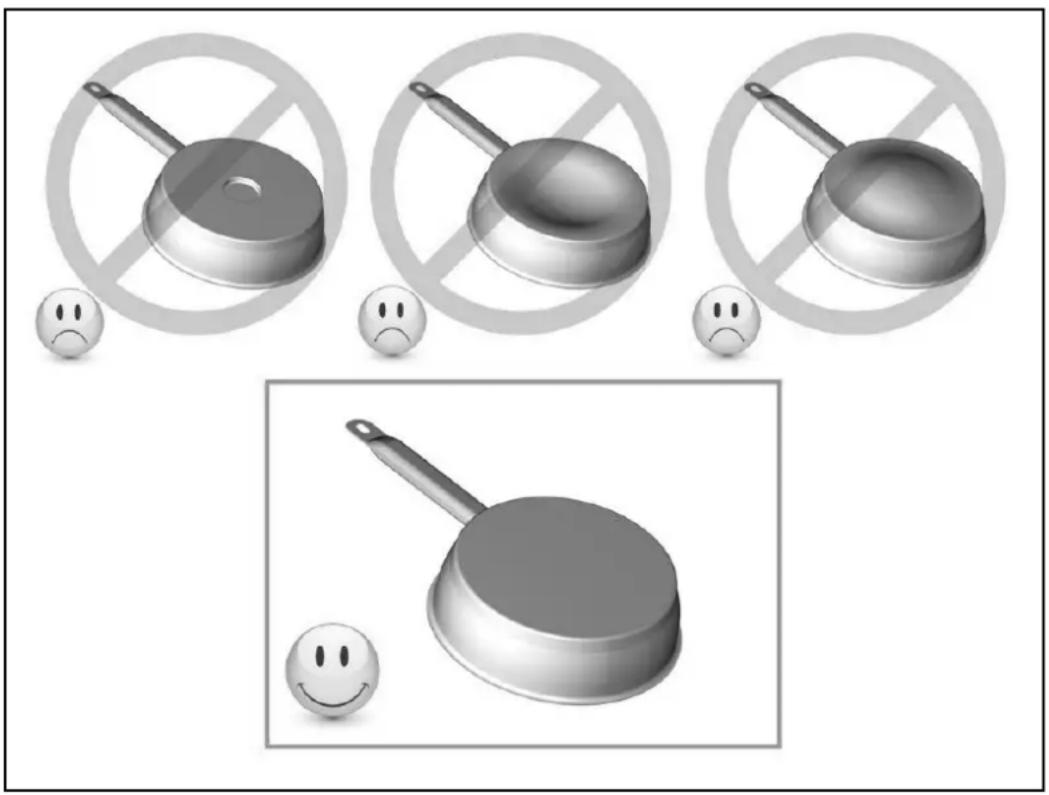

Qualità delle casseruole Materiali adatti: acciaio, acciaio smaltato, ghisa, acciaio inox con fondo ferromagnetico, alluminio con fondo ferromagnetico. Materiali non adatti: alluminio e inox con fondo non ferromagnetico, rame, ottone, vetro, ceramica, porcellana. I produttori specificano se i loro prodotti sono compatibili con l'induzione. Per verificare se le casseruole sono compatibili: Mettere una piccola quantità di acqua in una pentola posta su una zona di cottura a induzione regolata con un livello di potenza [9]. L'acqua deve riscaldarsi in pochi secondi. Posizionare un magnete sul fondo esterno della casseruola: dovrebbe restare incollato. Alcune casseruole possono produrre rumore quando sono poste su una zona di cottura a induzione. Questi rumori non implicano in alcun modo un guasto nel dispositivo e non influiscono sul suo funzionamento.

Dimensione delle casseruole Le zone di cottura si adattano automaticamente alle dimensioni del fondo della casseruola fino a un certo limite. Il fondo di tale casseruola deve avere un diametro minimo in funzione del diametro della zona di cottura corrispondente. Per ottenere le massime prestazioni dal proprio piano cottura, sistemare la pentola al centro della zona di cottura.65 Esempi di impostazione della potenza di cottura (I valori sono indicativi)

Montare Scongelare Riso, budino e piatti cotti Verdure, pesce, prodotti surgelati

Cucinare a fuoco dolce Carne, fegato, uova, salsicce Goulash, rolate, trippa

Friggere, Portare a ebollizione Bistecche, frittate Bollire P e Friggere, Portare a ebollizione Portare a ebollizioni grandi quantità d'acqua

Per la pulizia, è necessario disattivare il dispositivo. Lasciar raffreddare il dispositivo per evitare il pericolo di ustioni. Rimuovere i residui di cottura con acqua e detergente consigliato per la vetroceramica. Non utilizzare dispositivi "a vapore" o "pressione". Non usare oggetti che possono graffiare la vetroceramica (come spugnette abrasive o la punta di un coltello...). Non utilizzare detergenti abrasivi che potrebbero danneggiare il dispositivo. Asciugare il dispositivo con un panno pulito. Rimuovere immediatamente lo zucchero e i cibi contenenti zucchero.

COSA FARE IN CASO DI PROBLEMI

Il piano cottura o le zone di cottura non si accendono: Il piano non è collegato alla rete elettrica. Il fusibile di protezione è scattato. Controllare se il blocco non è attivo. I tasti sono ricoperti da acqua o grasso. Un oggetto è posizionato sui tasti. Appare il simbolo [U]: Non vi è alcuna casseruola sulla zona di cottura. Il contenitore utilizzato non è compatibile con l'induzione. Il diametro del fondo della casseruola è troppo piccolo rispetto alla zona di cottura. Appare il simbolo [E]: Il sistema elettronico è difettoso. Scollegare e ricollegare. Contattare il Servizio di assistenza post-vendita.66 Una delle zone o tutto il piano cottura si attiva: Il rilascio di sicurezza è in funzione. Si attiva nel caso in cui ci si dimentica di spegnere una delle zone di riscaldamento. Si attiva anche quando uno o più tasti vengono coperti. Una delle pentole è vuota e il fondo si è surriscaldato. Il piano dispone anche di una funzione di riduzione automatica del livello di potenza e di spegnimento automatico in caso di surriscaldamento. La ventola continua a funzionare dopo lo spegnimento del piano: Questo non è un'anomalia: la ventola continua a proteggere la centralina elettronica del dispositivo. La ventola si arresta automaticamente. Il comando di cottura automatica non si attiva: La zona di cottura è ancora calda [H]. Viene usato il livello massimo di cottura [9]. Appare il simbolo [U]: Consultare il capitolo “Conservazione del Calore“. Appare il simbolo [II]: Consultare il capitolo “Stop&Go (pausa)“. Appare il simbolo [ ] o [Er03]: Un oggetto o un liquido copre i tasti di comando. Il simbolo scompare una volta che i tasti vengono puliti. Appare il simbolo [E2]: Il piano si è surriscaldato, lasciarlo raffreddare e poi riaccenderlo. Appare il simbolo [E8]: L'ingresso d'aria della ventola è ostruito, liberarlo. Appare il simbolo [U400]: Il piano non è collegato correttamente alla rete. Controllare il collegamento e ricollegare il piano. Appare il simbolo [Er47]: Il piano non è collegato correttamente alla rete. Controllare il collegamento e ricollegare il piano. Se uno dei simboli di cui sopra persiste, chiamare il centro assistenza. PROTEZIONE DELL'AMBIENTE I materiali di imballaggio sono ecologici e riciclabili. I dispositivi elettronici sono realizzati in materiali riciclabili e talvolta nocivi per l'ambiente, ma necessari per il corretto funzionamento e la sicurezza del dispositivo.

Non gettare mai il dispositivo con i rifiuti domestici. Contattare il servizio di raccolta o smaltimento del proprio comune per il riciclaggio degli apparecchi elettrodomestici.67

ISTRUZIONI DI INSTALLAZIONE

L'installazione dev'essere eseguita esclusivamente da persone specializzate. L'utente è obbligato a rispettare le leggi e i regolamenti in vigore nel suo paese di residenza. Posizionamento della tenuta La tenuta adesiva in dotazione con il dispositivo impedisce qualsiasi infiltrazione nel mobile. Dev'essere posizionata con grande cura seguendo il disegno sottostante.

Incasso Il taglio del piano di lavoro avverrà a seconda del modello del piano da: Tipo Dimensioni del taglio GTIP42BK 350 x 490 mm

La distanza tra il piano cottura e la parete dev'essere di almeno 50 mm. Il piano cottura è un dispositivo che appartiene alla classe di protezione "Y". Durante l'installazione, è possibile porre un armadio alto o una parete su un lato e sulla superficie posteriore. Ma dall'altra parte, nessun mobile o dispositivo deve superare in altezza il piano cottura. Le impiallacciature e i rivestimenti dei piani di lavoro devono essere realizzate in materiali resistenti al calore (100°C). I rivestimenti del bordo della parete devono essere termoresistenti. I materiali dei piani di lavoro possono gonfiarsi a contatto con l'umidità. Per proteggere il bordo del taglio, applicare una vernice o una colla speciale. Non installare il piano sopra un forno non ventilato o una lavastoviglie. Assicurarsi una distanza di 20 mm tra il fondo dell'involucro del dispositivo per garantire una corretta circolazione dell'aria di raffreddamento della centralina elettronica. Se si trova un cassetto sotto il piano cottura, evitare di posizionarvi oggetti infiammabili (es. spray) e non resistenti al calore. La distanza di sicurezza tra il piano cottura e la cappa aspirante posta posizionata sopra di esso deve rispettare le indicazioni del produttore di cappe. In assenza di istruzioni, rispettare una distanza minima di 760 mm. Il cavo non dev'essere sottoposto, dopo l'installazione, a qualsiasi sollecitazione meccanica, per esempio di un cassetto. AVVERTENZA: Utilizzare solo dispositivi di protezione del piano cottura progettati dal produttore del dispositivo di cottura o specificati dal produttore nel manuale di istruzioni o dispositivi di protezione del piano cottura integrati nel dispositivo. L'uso dei dispositivi di protezione inadeguati può provocare incidenti. Incollare la tenuta (2) sul bordo del piano a 2 mm dal borso esterno, dopo aver rimosso la pellicola di protezione (3).68 COLLEGAMENTO ELETTRICO L'installazione di questo dispositivo e il suo collegamento alla rete elettrica devono essere eseguiti da un elettricista pienamente consapevole dei requisiti normativi. Assicurare la protezione dalle parti in tensione dopo l'installazione. I dati di connessione necessari si trovano sulla piastra di segnalazione e d'attacco sotto il dispositivo. Questo dispositivo deve'essere isolato dalla rete da un dispositivo di sezionamento onnipolare. Quando è aperto (attivato), assicurare di mantenere una distanza di circa 3mm. Il circuito elettrico dev'essere separato dalla rete da dispositivi appropriati, come interruttori, fusibili, sezionatori e contattori. Se il dispositivo non è dotata di una spina accessibile, devono essere inseriti mezzi di scollegamento nell'installazione fissa in conformità con le disposizioni di installazione. Il cavo di alimentazione dev'essere posizionato in modo che non tocchi le superfici calde del piano di cottura. Attenzione! Questo dispositivo è progettato per un'alimentazione di 230 V ~ 50/60 Hz Collegare sempre il conduttore di protezione a terra. Rispettare lo schema elettrico. Utilizzare il cavo di collegamento fissato al dispositivo. Il filo verde/giallo è il filo di terra, il filo blu è il filo neutro e il filo marrone è il filo di fase. Rete Connessione Diametro del cavo Cavo Grado di protezione 230V~ 50/60Hz Monofase + N 3 x 1,5 mm² H 05 VV - F H 05 RR - F 16 A *

• calcolato con il fattore di contemporaneità conformemente alla norma EN 60 335-2-6

Attenzione! Assicurarsi di inserire i fili e stringere correttamente le viti.

Non saremo responsabili per qualsiasi incidente causato da un errato collegamento o che può verificarsi a seguito dell'uso di un dispositivo non collegato a terra o dotato di una terra difettosa.21011-0
