MANUALE UTENTE Punch P400-1 Rockford Fosgate

Installazione e funzionamento

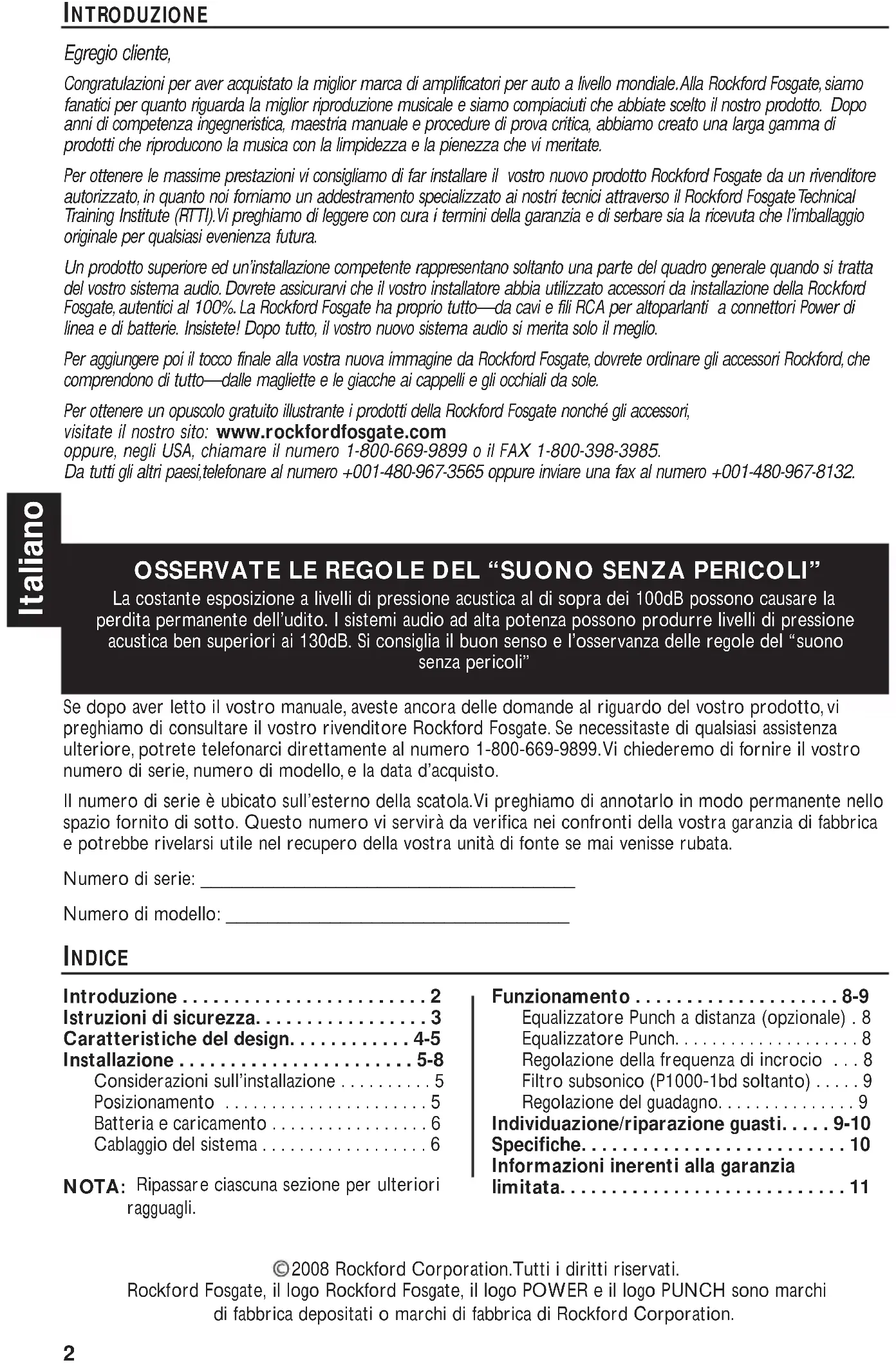

Dear Customer,

Compartmento del motor

Congratulazioni per aver acquistato la migliormarca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate,ismo fanatici per quanto riguarda la miglior riproduzione musica e siamo compiacuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consiglio di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noni forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sua la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostrosystema audio. Dovrete assicuranti che il vostro installatore abbia utilizzato accessori da installatione della Rockford Fosgate, autentici al 100% . La Rockford Fosgate ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopento toutto, il vostro nuovo systema audio si merita solo il meglio.

Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottenere un opuscolo Gratis ollustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro site: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone].

Da tutti gli altri paesi,telefonare al numero +001 480-967-3565 oppure inviare una fax al numero +001 480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suonoswana pericoli"

Se dopo aver fatto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consulfare il vostro rivenditore Rockford Fosgate. Se necessitate di qualiasi assistenza ulteriore, potrete Telefonari direttamente al numero 1-800-669-9899. Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.

Il numero di seri e ubicato sull'esterno della scatola.Vi preghiamo di annotarlo in modo permanente nello spazio fornito di fatto. Queo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie:

Numero di modello:

INDICE

Introduzione 2

Istruzioni di sicurezza. 3

Caratteristica del design. 4-5

Installazione 5-8

Considerazioni sull'installazione 5

Posizionamento 5

Batteria e caricamento 6

Cagliaggio delsystema 6

NOTA: Ripassare ciascuna sezione per ulteriori ragguagli.

Funzionamento 8-9

Equalizzatore Punch a distance (opzionale) . 8

Equalizzatore Punch. 8

Regolazione della frequenza di incrcchio 8

Filtro subsonico (P1000-1bd soltanto) 9

Regolazione del guadagno. 9

Individuzione/riparazione guasti. . . . . 9-10

Specifiche. 10

Informazioni inerenti alla garanzia

limitata. 11

©2008 Rockford Corporation.Tutti i diritti riservati.

Rockford Fosgate, il logo Rockford Fosgate, il logo POWER e il logo PUNCH sono marchi

di fabbrica depositati o marchi di fabbrica di Rockford Corporation.

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di quello prodotto, vi preghiamo di consulfare la sezione Installazione di quello manuale. Altri ragguagli sono disponibili attraverso l'indice. Alla Rockford Fosgate, Chattiamo fatto di tutto per assicurarci che tutte le informazioni contenute in quello manuale fosso r corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche sulla preavviso.

ISTRUZIONI DI SICUREZZA

AVERTIMENO

Questo significato con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.

ATTENZIONE

Questo significato con la dicitura "ATTENZIONE" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.

ATTENZIONE:

Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo systema audio vi procuri soddisfazione,non un mal di capo.

ATTENZIONE:

Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.

CONTENUTO DELL'IMBALLAGGIO

Amplificatore Punch mono modello P300-1, P400-1, P500-1bd, P700-1bd o P1000-1bd Manuale di installatione funzionamento

Kit per gli attrezzi da montaggio

Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l'amplificatore al veicolo.

Vi preghiamo di visitare il nostro site internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

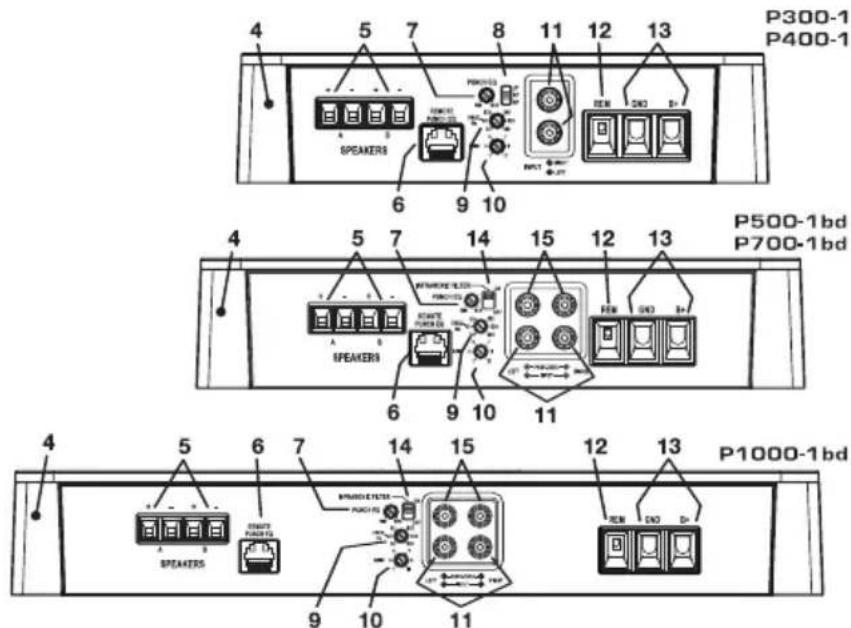

1. LED alimentazione (pare superiore dell'unità - non indicato) - Questo LED blu si accende quando l'unità viene accesa.
2. LED termico (sulla parte superiore dell'unità, non mostrato) - quello LED rosso si accende per indicare che è scattata la protezione da surriscaldamento perché gli elementi interni dell'amplificatore si sono surriscaldati. Quando ci si verifica l'amplificatore si spegne e rimane spento finché non si è raffreddato.
3. LED di protezione (pare superiore dell'unità - non indicato) - Questo LED giallo si accende se viene rilevato un corto circuito o un'impedenza troppo Bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente.
4. Dissipatore di calore in alluminio fuso - Il dissipatore di calore in alluminio fuso dell'amplificatore Punch dissipa il calore generato alla circuiteria dell'amplificatore.
5. Terminali degli altoparanti - I connettori tipo morsetto placcati in niche ( +e - ) sono in grado di accettare conduttori di diametro compreso tra 8 e 18 AWG.
6. Remote Punch EQ (comando equalizzatore Punch a distance opzionale) - il collegamento del Remote Punch Bass si effettua tramite cavo RJ-45 e più essere eseguito in modi diversi per facilitare l'accesso al commando. Il commando serve a elevare le informazioni di bassa e/o alta frequenza per sopraffare il rumore della strada. Quando è collegato, il commando a distance sostituisce l'equalizzatore Punch sull'amplificatore.

NOTA: i vecchi comandi a distanza Punch Bass e Para-Bass (quelli prima del 2007) non funzioneranno con quosti amplificatori.

1. Equalizzatore Punch (P300-1/P400-1) - un equalizzatore Punch basato su gyrator che elimina lo spostamento di frequenza con l'ajunto. Questo funzione assiene all'interruttore di crossover sull' amplificatore. Quando è impostato su operazione Low-Pass (LP), quello rappresenta un valore variazabile di aumento dei bassi. Quando è impostato su operazione High-Pass (HP), quello rappresenta un valore variazabile di aumento dei bassi intermedi e dei toni acuti. Quando è impostato su operazione All Pass (AP),sia le frequenze dei bassi che nelle duei acuti sono aumento.
2. Equalizzatore Punch (P500-1bd/P700-1bd/P1000-1bd) - quello commando dei bassi consiste in una regolazione variabile da 0 dB a +18 dB a 45 Hz con un equalizzatore Punch basato su gyrator che elimina le variazioni di frequenza con aumento.
3. Interruttore di crossover (P300-1/P400-1) - interruptre selezionabile per funzionamento High-Pass (HP), passa-alto,All Pass (AP),passa-tutto,o Low-Pass (LP),passa-basso.
4. Frequenza di incrocio variabile (P300-1/P400-1) - Gli amplificatori hanno un filtro Butterworth incorporeto da 12dB/ottava con un punto di incrocio variabile dai 50Hz ai 500Hz .
5. Frequenza di incrocio variabile (P500-1bd/P700-1bd/P1000-1bd) - Gli amplificatori hanno un filtro Butterworth incorpore da 12dB/ottava con un punto di incrocio variabile dai 35Hz ai 250Hz . La frequenza di incrocio è stata impostata su passa-basso (LP).
6. Comando del guadagno - Il comando del guadagno d'ingresso è stato preregolato per essere conforme con l'uscita della maggiore parte delle unità di fonte. Puo essere regolato in modo da conformarsi ai livelli di uscita provenienti da una varietà di unità di fonte.

7. Spinotti passa-attraverso RCA - Il passa-attraverso fornisce una fonte conveniente per concatenare a margherita un amplificatore supplementare sono far scorrere un altro paio di cavi RCA alla parte anteriore del veicolo all'ubicazione posteriore dell'amplificatore.

8. Terminale REM - Questo connettore robusto a morsetto placcato in nickel è in grado di accettare conduttori di diametro compreso tra 12 AWG e 24 AWG. Questo terminale viene utilizzato per accendere o spagnere l'amplificatore a quando viene alimentato con +12V c.c.

9. Terminali di potenza - I connettori a morsetto di alimentazione e di massa sono placcati in nickel e sono in grado di accettare conduttori di diametro fino a 4 AWG.
10. Filtro infrasonico (P500-1bd/P700-1bd/P1000-1bd) – Un除去 passa-alto a 28Hz che evita che le frequenze al di quello del limite di udibilità vengano passate dall'amplificatore al subwoofer. In quello modo si migliorano le prestazioni del subwoofer e l'uso della potenza.
11. Spinotti d'ingresso RCA (P500-1bd/P700-1bd/P1000-1bd) - Gli spinotti RCA standard di fabbrica forniscono un collegamento facile per l'ingresso del livello di segnale. Sono placcati in nichel per prevenir le alterazioni del segnale causate alla corrosione.

INSTALLAZIONE

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Portafusibile e fusibile.

(Per informazioni sulla portata dei fusibili, consultare le specifiche.)

Voltmetro/ohmetro

Pinze spelafili

Pinze raggrinzafili

Pinze tagliafili

Cacciavite a croce no.2

Chiave per morsetto batteria

Trapano e punte assortite

Guaina termoretraibile avente un diametro di 0,32 cm

Connettori vari

Lunghezza adeguata—Filo di tensione rosso

Lunghezza adeguata—Filo di accensione a telecomando

Lunghezza adeguata—Filo di massa nero

NOTA:Per il collegamento di alimentazione ( + ) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del vostro nuovo amplificatore. Programmando a priori la configurazione del vostro sistema audio nonché i migliorori cablaggi, risparmierete tempo durante l'installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo sistema audio, assicuratve di poter accedere facilemente a ciascuna componente per effettuire le regolazioni necessarie.

ATTENZIONE:

Se aveste dei dubbi circa l'installazione, rivolgetevi ad un technician qualificato Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.

Prima di iniziare qualiasi operazione d'installazione, vi consiglio di seguire queste semplici regole:

1. Assicuratevi di aver fatto tutte le istruzioni con cura e di averle capite prima di effettuare qualiasi tentativo d'installazione nei confronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo alla batteria prima di dare l'avvio all'installazione.
3. Per facilitare l'installazione, vi consiglio di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
4. Fate passare tutti i cavi RCA vicini I'uno all'altro ma lontano da fili ad alta tensione.
5. Usate connettori di alta qualita per garantire un'installazione che da affidamento e per ridurre al minimo la perdita di segnal i di potenza.
6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina;le condutture del carburante, dei fremi, delsystema idraulico e a depressione;nonché i fili elettrici quando state lavorando su qualiasi veicolo.
7. Non fate mai scorrere i fili sotto il veicolo.Avre la protezione migliorare faccendo scorrere i fili all'interno del veicolo.
8. Evitate di far scorrere i fili sopra o attraverso delle estremita affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualsiasi filo che passiattraverso del metallo,soprattutto il parafiamma.
9. Proteggete SEMPRE via la batteria che il systeme elettrico using fusibili adatti. Installate sua un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm.dal terminale della batteria.
10. Quando eseguite la messa a terra del telao del veicolo, raschiate tutta la vernice dal metallo per assicurarvi un collegamento a terra pulito e saldo. I collegamenti a terra dovrebero essere più corti possibile e sempre a dato di metallo che sua saldato all'autotelao del veicolo.

POSIZIONAMENTO

Scompartimento del motore

Non montate mai esta unità nella scompartimento del motore. Cio annullerà la vostra garanzia.

Montaggio nel bagagliaio

Il montaggio dell'amplificatore in posizione verticale o invertita sare a sufficiente a fornire adeguato raffreddamento all'unità. Se l'amplificatore viene montato sul fondo del bagagliaio, si ottiene il migliorere raffreddamento dell'unità.

Montaggio dello scampimento passeggeri

Se montate l'amplificatore nell'abitacolo,esso funzioniare finché possiate fornire una quantità sufficiente di aria per permettere all'amplificatore di raffreddarsi. Se avete intentione di montare l'amplificatore molto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54 cm attorno al dissipatore di calore dell'amplificatore.

Se montate l'amplificatore nell'abitacolo, lasciando un vuoto d'aria meno di 2,54 cm attorno al suo dissipatore di calorie, non otterrete il raffreddamento necessario e ciò comprometerà notevolmente la prestazioni dell'amplificatore. Pertanto, non è assolutamente raccommandabile.

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sulsystema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il systema elettrico sa in grado di far fronte al carico aggiuntivo dovuto al systema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della series Punch除去 alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vosto amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

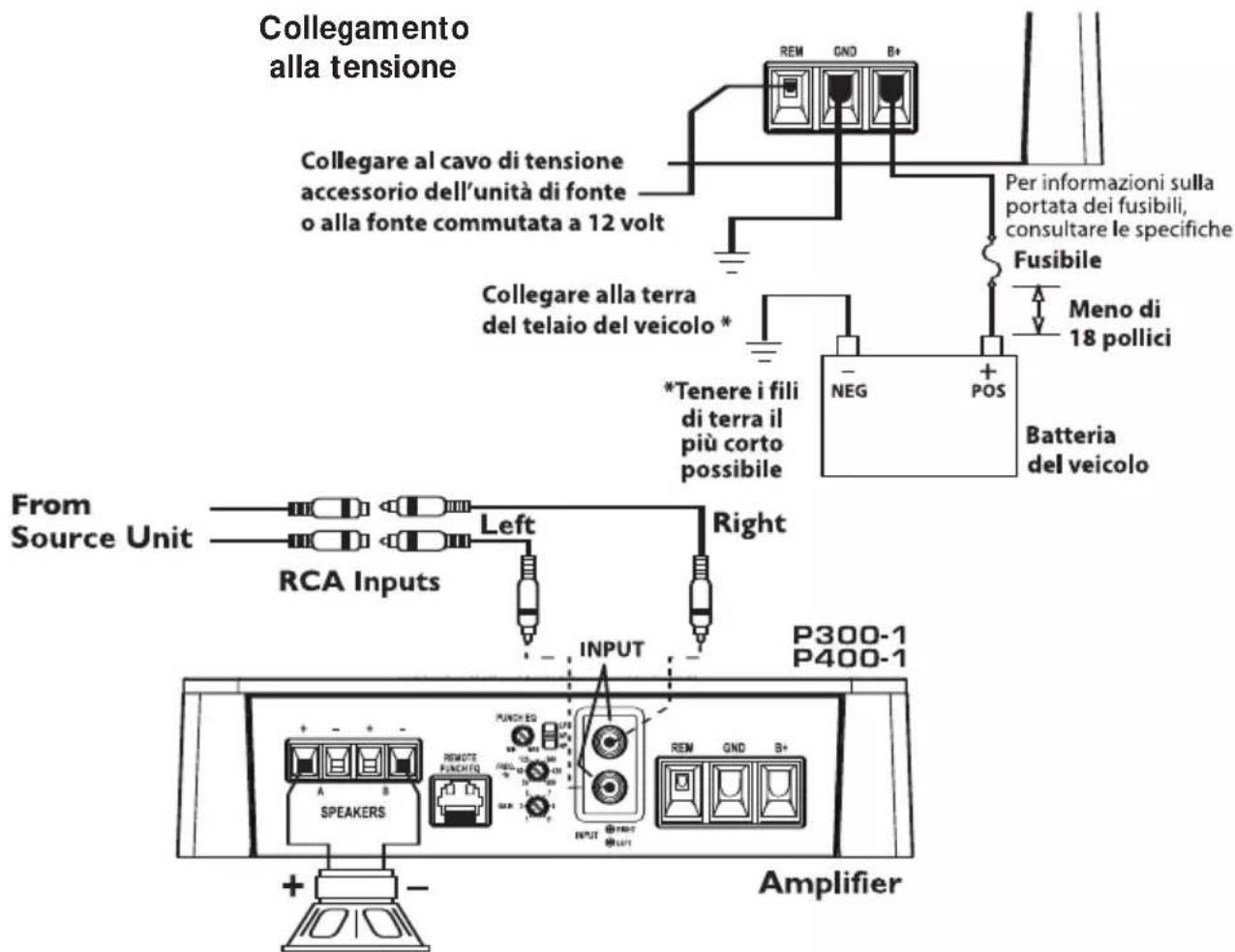

CABLAGGIO DEL SISTEMA

ATTENZIONE:

Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesions personali.

ATTENZIONE:

Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello, alle antenne, ai cavi di tensione,ad attrezzature sensibili o a cablaggi preassemblati. fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro ilsystema audio.

1. Programmate il cabaggio dei fili. Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificatore e da qualiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Ciò è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiari si con il segnale audio. Quando fate scorrere i fili atraverso il parafiamma o attraverso qualiasi barriere metallica, protegeteli con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a quello punto; più tardi potrete regolare la loro lunghezza in modo più preciso.
   NOTA: Per il collegamento di alimentazione ( + ) e massa (GND) consigliamo di usare conduttori di misura 4 AWG.
2. Prepare il filo ROSSO (cavo di alimentazione) per il collegamento all'amplificatore, rimuovendo circa 13mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per fissarlo in posizione.
   NOTA: Il cavo B+ DEVE avee un fusibile a non più di 45,7 cm alla batteria del veicolo. Installare il portafusibili除去 il cofano e verificare che i collegamenti siano a tenuta stagna.
3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e insertire un portafusibili in linea. Per informazioni sulla portata dei fusibili daisser e, consultare il capitolo Specifiche. NON installare il fusibile a quello punto.

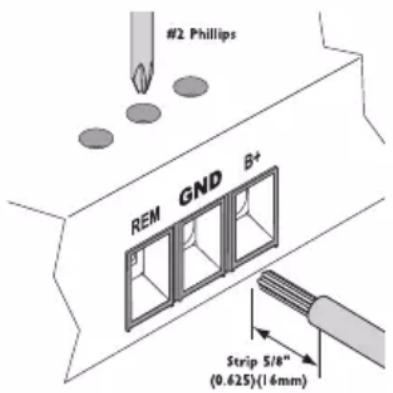

4. Spelate via 1,27 cm dall'estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il cavo. Usate il terminale ad anello per effettuire un collegamento al terminale positivo della batteria. NON installate più il fusibile.

1. Prepare il filo NERO (cavo della messa a terra) per poterlo attaccare all'amplificatore, spelando via 13 mm di isolante dall'estremità del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telao raschiando via la vernice alla superficie metallica e pulitela accuratamente, rimovendo agli traccia di lubrificazione e di sudiciume. Spelate l'altra estremità del filo e attaccategli un serrafili ad anello. Fissate il cavo al telao using una vite non anodizzata e una rondella a stella.

NOTA:Far in modo che il cavo NERO (Massa) sua il più corto possibile. Sempre meno di 76 cm.

1. Preparare il cavo di accensione REM per il collegamento all'amplificatore, rimuovendo circa 13mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altre estremo del cavo REM a una fonte positiva commutata a 12 Volt.La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell'unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili,la soluzione consigliata consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l'amplificatore.
2. Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto.Assicuratvei di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvisamente.

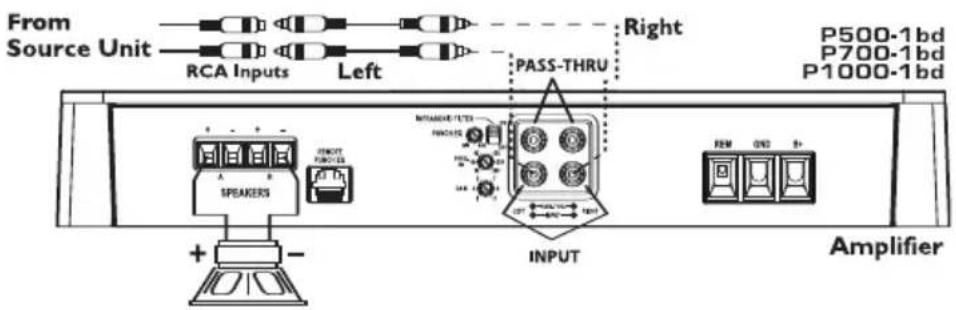

3. Collegate il segnale di fonte inserendo i cavi RCA negli spinotti d'ingresso ubicati sull'amplificatore stesso.

ATTENZIONE:

Verificare sempre che l'alimentazione sia spenta o scollegata presso l'amplificatore prima di collegare cavi RCA. In caso contrario si potrebbero causare lesioni, danni all'amplificatore o ai componenti collegati.

1. Collegate gli altoparlanti. Spelate i fili degli altoparlanti di 1,27 cm e inserteli nel terminale degli altoparlanti, stringendo la vite di arresto per fissarli.Assicuratevi di Maintainere la corretta polarità per gli altoparlanti. NON collegate a massa nessuno dei cavi dell' amplificatore in quanto ci o potrebber dar luogo ad un funzionamento instabile.
   10 Eseguite un controlo finale dell'intero cabaggio del system per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria.

NOTA:Seguite i diagrammi per ottenere la corretta polarità di segnale.

FUNZIONAMENTO

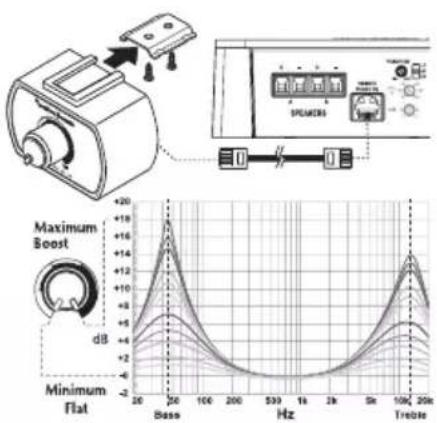

EQUALIZZATORE PUNCH A DISTANZA (opzionale)

NOTA: i vecchi comandi a distance Punch Bass e Para-Bass (quelli prima del 2007) non funzioneranno con quosti amplificatori.

NOTA: Utilizzare le istruzioni fornite con il dato a distance per determinare lo schema di installmente preferito tra quelli possibili.

Rapidamente Installi

1. Usando le viti fornite,installe la graffa di montaggio.
2. Fare slittare il dato a distanza sulla graffa di montaggio fino a farlo scattare.
3. Posizione il cavo, collegano alla commando a distanza ed all'amplificatore.

Funzionamento

1. Il funzionamento è lo stesso dell'equalizzatore Punch illustrato quello.

NOTA: Il collegamento del equalizzatore Punch a distance sostituisce l'equalizzatore Punch sull'amplificatore.

ATTENZIONE: A livelli elevati di intensità si potrebbe raggiungere il limite della corda, causando danni all'unità.

EQUALIZZATORE PUNCH

Questo funziona assieme all'interruttore di crossover sull'amplificatore.

Quando e impostato su operazione Low-Pass (LP), Anything rappresenta un valor variable di aumento dei bassi.
Quando e impostato su operazione High-Pass (HP), what is a value variable of an amount of the Bassi intermedi e dei toni acuti (P300-1/P400-1).

Quando è impostato su operazione All Pass (AP),sia le frequenze dei bassi che nelle toni acuti sono增值ate (P300-1/P400-1).

Impostare il dato sul valore preferito nelle ascolta.

NOTA: Il collegamento del equalizzatore Punch a distance sostituisce l'equalizzatore Punch sull'amplificatore.

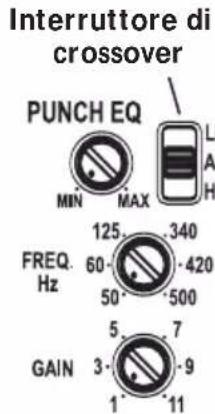

REGOLAZIONE DELLA FREQUENZA DI INCROCIO (P300-1/P400-1)

Spostando l'interruttore alla posizione HP si potra regolare l'amplificatore sul modo di frequenza passa-alto, permettendo alle frequenze al di sopra della frequenza di taglio di passare. Regolabile tra i 50 e i 500Hz.

Spostando l'interruttore alla posizione AP si potra regolare l'amplificatore sul modo di frequenza passa-tutto, impedendo qualsiasi regolazione della frequenza di incrocio e permettendo a tutte le frequenze di passare.

Spostando l'interruttore alla posizione LP si potra regolare l'amplificatore sul modo di frequenza passa-basso, permettendo alle frequenze al di fatto della frequenza di taglio di passare. Regolabile tra i 50 e i 500Hz.

Ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre ilsystema audio è in funzione, ruotare la manopola lentamente in senso contrario, finché non si raggiunga il punto d'incrocio desiderato.

REGOLAZIONE DELLA FREQUENZA DI INCROCIO (P500-1bd/P700-1bd/P1000-1bd)

La frequenza di incrocio più essere regolata tra i 35 e i 250Hz. L'incrocio è stato regolato solamente per le operazioni di passa-basso (LP).

Fate ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre ilsystema audio è in funzione, fate ruotare la manopola lentamente in senso contrario, finché non si raggiunga il punto d'incrocio desiderato.

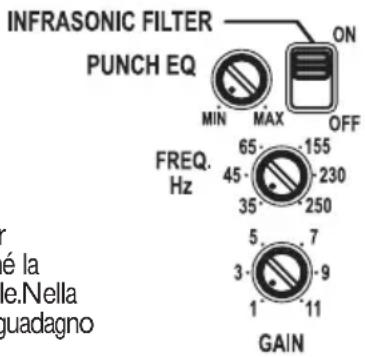

FILTRO INFRASONICO (P500-1bd/P700-1bd/P1000-1bd)

Quando l'interruttoreiene posizionato su "ON" viene attenuato un filtro infrasonico a 28Hz che limita la quantità di informazioni a Bassa frequenza che viene passata al woofer. Selezionale I'impostazione preferita e cancellarla se necessario.

NOTA:Si consiglia l'uso del filtro infrasonico se si utilizzato woofer di piccolo diametro con quello amplificatore.

REGOLAZIONE DEL GUADAGNO

Per regolare l'impostazione per il guadagno, abbassare completeness i guadagni per l'amplificatore (ruotando in senso antiorario).Alzare il volume dell'unità di fonte finché la distorsione non diventi udibile,e poi abbassarlo finché la distorsione non sua più udibile.Nella maggior parte delle unità, ciò avviene quasi al volume massimo.Quindi aumento il guadagno dell'amplificatore fino a quando il volume è al livello desiderato.

NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il guadagno al minimo. Per la maggior parte degli utenti, il guadagno e il volume ottimali sono circa a metà dell'intervallo di valori.

ATTENZIONE:

Si consiglia di non selezionare un guadagno troppo alto per non aver troppo rumore e distorsione.

NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l'assistenza tecnica della Rockford Fosgate.

INDIVIDUAZIONE/RIPARAZIONE GUASTI

NOTA: Se incontraste dei problemi快来 l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.

Procedure 1:Controllate che I'amplificatore abbia i collegamenti adeguati.

Controllate che la spia dell'ACCENSIONE sua accesa. Se la spia di ACCENSIONE è accesa, passare al numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria.Sostituire,se necessario.
2. Controllare il fusibile sull'amplificatore.Sostituire,se necessario.
3. Controllate che la messa a terra sa collegata al metallo non verniciato del telaio del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del dato a distanza. Controllate che ci siano collegamenti di qualità per entrambi i cavi con l' amplificatore, l'impianto stereofonico e la batteria/ portafusibili. Se necessario, effettuare riparazioni o sostituzioni.

Procedure 2:gli indicatori luminosi per la protezione o la temperatura sono accesi .

1. Se l'indicatore di protezione è accesso, cià più indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamentiagli altoparlanti siano corretti eutilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si più accendere anche in caso di impedenza dell'altoparlante troppo bassa.
2. Se la spia termica si accende, controllare che l'impenenza dei diffusori si corretta e modificare il cabaggio se necessario. Ciò può essere indicare che si stanno fornendo all'amplificatore livelli di potenza molto alti perché adaguita ventilazione dell'unità Spagnere ilsysteme e lasciare che l'amplificatore si raffreddi. Controllare che l'impianto di carica del veicolo mantenga la tension correttà. Sequesti punti non correggono il problema, potrebbe esserci un guasto nell'amplificatore; per supporto, mettersi incontriatto con l'assistenza clienti.

Procedure 3:Controllare le uscite audio dell'amplificatore.

1. Controllare che sia ilsystema stereofonico che l'amplificatore siano collegati correttamente all'entrata RCA. Controllare che lungo l'intera lunghezza dei cavi non ci siano attorcigliamenti, giunture, ecc.Verificare che alle entrate RCA non si abbia corrente alternata con il systema stereofonico accesso. Se necessario, effettuare riparazioni o sostituzioni.
2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dal systema stereofonico di prova direttamente all'ingresso dell'amplificatore.

Procedura 4:Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accensione.

1. Scollegate il segnale d'entrata verso l'amplificatore, spegnete e riaccendete l'amplificatore.
2. Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell'amplificatore all'unità di fonte con un modulo di accensione ad azione ridarata.

OPPURE

1. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell'amplificatore (in altri termini, direttamente della batteria).
2. Se il rumore venisse eliminato,usate un relé per isolare l'amplificatore da entrata ed uscite rumorose al momento dell'accensione.

Procedura 5: Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del motore.

1. Fate soorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano della tensione e dai fili della messa a terra.

OPPURE

1. Bipassate tutte le componenti elettriche tra il systema stereofonico e l'amplificatore(i). Collegate il systema stereofonico direttamente all'entrata dell'amplificatore. Se il rumore sparisse, vuol dire che l'unità bipassata è la fonte del rumore.

OPPURE

1. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sa una superficie metallica pulita, senza verniciature, ruggine, ecc.

OPPURE

1. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sa l'alternatore che la carica della batteria dal vostro meccanico. Controllate che il systeme elettrico del veicolo sia funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.

SPECIFICHE

MODELLO - PUNCH P300-1 P400-1 P500-1bd P700-1bd P1000-1bd

Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria

Carico da 4 mono 150 Watt x 1 200 Watt x 1 200 Watt x 1 225 Watt x 1 250 Watt x 1

Carico da 2 mono 300 Watt x 1 400 Watt x 1 400 Watt x 1 450 Watt x 1 500 Watt x 1

Carico da 1 Ω mono - 500 Watt x 1 700 Watt x 1 1000 Watt x 1

Dimensioni:	Altezza	5.71cm	5.71cm	5.71cm	5.71cm	5.71cm
	Larghezza	19.37 cm	19.37 cm	19.37 cm	19.37 cm	19.37 cm
	Lunghezza	22.80 cm	22.80 cm	26.03 cm	26.03 cm	36.50 cm

Portata fusibili batteria (Amp) Esterno 60A 60A 100A 100A 140A

Rapporto segnale pesato "A" a disturbi

Riferito a 1 W in 4 ohm

Rapporto segnale pesato "A" a disturbi

Riferito a uscita nominale in 4 ohm

Pendenza crossover

Frequenza crossover (P300-1/P400-1)

Frequenza crossover (P500-1bd/P700-1bd/P1000-1bd)

Rispostadifrequency(P300-1/P400-1)

Rispostadifrequency(P500-1bd/P700-1bd/P1000-1bd)

Intervallo di variazione della tensione per il segnale

Protezione

Equalizzazione PEQ (equalizzazione Punch)

CMRR (rapporto di reazione del modo comune)

Fattore di smorzamento

THD+N (distorsione armonica totale+disturbo)(P300-1/P400-1)

THD + N (distorsione armonica totale+disturbo)(P500-1bd/P700-1bd/P1000-1bd)

≥80 dB

≥100 dB

12dB/ottavaButterworth

variabile da 50Hz a 500Hz

variabile da 35Hz a 250Hz

20Hz a 20kHz ± 1,0dB

20Hz a 250Hz ± 1,0dB

Variabile da 150mV a 4V (input RCA)

La protezione dai corto circuiti spegne l'amplificatore

nel caso in cui si abbia impedenza molto bassa o cavi

cortocircuitati. L'interruttore termico spegne

l'amplificatore in caso di surriscaldamento.

Variabile da 0 dB a +18 dB a 45 Hz e/o

Da 0 dB a +12 dB a 12 kHz (P300-1/P400-1)

20K ohm

Selezionabile 12dB/ottava, -3dB a 28Hz

Da 9 a 16 V c.c.

Si

55dB @ 1kHz

200

<0,1% a 2 ohm

<0.8% a 1 ohm

Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006

Specifiche soggette a modiche sanza preavviso

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non alla Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sua stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

1. Danni causati da incidente,abuso, uso erroneo,acqua,furto, spedizione.
   2.Qualiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
2. L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
   4.Qualiasi prodotto su cui il numero di seriè è stato deturpato, alterato o rimioso
   5.Danni sussequenti ad altri componenti
   6.Qualiasi prodotto acquistato fuori dagli USA
3. Qualiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Liminete sulle garanzie tacite

Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto,但这a limitazione potrebbe non essere applicabile. è vietato assumere, a nome della Rockford Fosgate, qualsiasi另一tra responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriori aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.

Installation assistance available at:

RFTECH
