MANUALE UTENTE Roomba Combo J9+ IROBOT

Informazioni di sicurezza

Importanti informazioni di sicurezza

Questa guida utente include informazioni sui modelli normativi:

Robot: RCA-Y1 | Base di ricarica: ADK-Y1 | Batteria: ABL-F | Modulo radio robot: AXG-Y1 | Modulo radio base di ricarica: ESP32-C3-MINI-1

CONSERVA QUESTE ISTRUZIONI

⚠ AVVERTENZA: quando si utilizza un elettrodomestico, si consiglia di adottare alcune precauzioni di base, tra cui quelle riportate di seguito.

LEGGI TUTTE LE ISTRUZIONI

⚠ AVVERTENZA: per ridurre il rischio di lesioni o danni, leggi le precauzioni e adottale durante la configurazione, l'utilizzo e la manutenzione del robot.

Questo apparecchio non deve essere usato da bambini e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se non sotto supervisione o dietro istruzioni relative all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. Sorveglia i bambini per accertarti che non giochino con l'apparecchio.

Questo è il simbolo di avviso di sicurezza, che indica la presenza di potenziali rischi di lesioni fisiche. Rispetta tutti i messaggi di sicurezza riportati dopo questo simbolo per evitare possibili lesioni o la morte.

Rischio di scosse elettriche

Rischio di incendio

Attenzione

Apparecchiature di classe II

Solo per uso in ambienti interni

Potenza nominale di ingresso CA

III Apparecchiature di classe III

Potenza nominale di uscita CC

Potenza nominale di ingresso CC

Leggi la guida utente

Tieni fuori dalla portata dei bambini

Simbolo generico per il riciclo

Alimentatore separato

AVVERTENZA: indica una situazione pericolosa che, se non evitata, potrebbe provocare la morte o lesioni gravi.

ATTENZIONE: indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni lievi o moderate.

AVVISO:indica una situazione pericolosa che, se non evitata, potrebbe provocare danni materiali.

ISTRUZIONI GENERALI

AVVERTENZA

• In dotazione con il robot viene fornito un cavo di alimentazione approvato secondo le normative locali e progettato per essere collegato solo a una presa CA standard domestica. Non utilizzare altri tipi di cavi di alimentazione. Qualora fosse necessario un cavo di ricambio, contatta l'Assistenza clienti per ottenere il cavo di alimentazione specifico per il proprio Paese.
• Non immergere il robot nell'acqua.
- Apri il robot esclusivamente per l'installazione o la sostituzione della batteria o per eseguire la manutenzione richiesta. Non aprire il caricatore dock integrato, noto come Home Base o Clean Base®. L'elettrodomestico non contiene parti riparabili dall'utente. La manutenzione deve essere effettuata da personale qualificato.
- Rischio di scosse elettriche: utilizzare esclusivamente in ambienti interni e asciutti.
- Non toccare il robot o la stazione di carica con le mani bagnate.
- Non utilizzare adattatori di ricarica non originali. Se usi un adattatore di ricarica non originale, la batteria potrebbe generare calore o fumo, incendiarsi oppure esplodere.
- Il robot non è un giocattolo. Sorveglia i bambini piccoli e gli animali domestici quando il robot è in funzione. Non sederti o salire in piedi sul robot o sulla base di ricarica.
- Riponi e utilizza il robot esclusivamente in luoghi a temperatura ambiente.
- Se la stanza che intendi pulire comprende un balcone, utilizza una barriera fisica per impedire l'accesso al balcone e garantire la sicurezza.
- Pulisci le lenti dei sensori (di rilevamento di bordo o dislivello) e i coperchi nella parte inferiore del robot da accumuli di polvere o sporco secondo necessità.
- Se nella stanza da pulire sono presenti delle apparecchiature, ad esempio un piano cottura, un ventilatore o un umidificatore, rimuovile prima dell'utilizzo. Se il robot entra in contatto con queste apparecchiature e le spinge, esiste il rischio di lesioni, incidenti o malfunzionamenti.

• Non utilizzare la piastra del panno per la pulizia come maniglia per sollevare o spostare il robot.
• Ricorda che i pavimenti possono essere scivolosi dopo essere stati lavati con il robot.
• Non utilizzare il robot in aree in cui vi sono prese elettriche esposte sul pavimento.

ATTENZIONE

• Non utilizzare questo apparecchio per raccogliere vetro oppure oggetti appuntiti, in fiamme o roventi.
• Ricorda che il robot si muove autonomamente. Presta attenzione quando cammini nelle vicinanze del robot mentre è in funzione perché vi è il rischio di calpestarlo.
• Se l'apparecchio passa su un cavo di alimentazione e lo trascina, eventuali oggetti presenti su un tavolo o uno scaffale potrebbero cadere. Prima di utilizzare questo apparecchio, raccogli eventuali vestiti, fogli di carta, cordini per tende, cavi di alimentazione e oggetti fragili.
• Effettua la manutenzione richiesta come indicato nella guida utente per garantire l'utilizzo in sicurezza del robot e della stazione di carica.
• Per utilizzare il robot su una superficie confinante con una scala, rimuovi eventuali ostacoli dal primo gradino.

AVVISO

• Evita che il robot o la stazione di carica si bagnino.
  • Non appoggiare oggetti sopra il robot.
• La mancata pulizia dei contatti di ricarica potrebbe compromettere la capacità di ricarica del robot e causare un riscaldamento dei contatti.
• Prima di utilizzare il robot su pavimenti duri, passalo su una piccola porzione di superficie per verificarne la compatibilità. I pavimenti duri non compatibili con l'utilizzo del robot potrebbero rovinarsi. Contatta il produttore del pavimento duro per informazioni sulla compatibilità.
• Prima di utilizzare il robot su tappeti o moquette, assicurati che i tappeti o la moquette siano compatibili con gli aspirapolvere che utilizzano rulli o spazzole. I tappeti o la moquette non compatibili con l'utilizzo del robot potrebbero rovinarsi. Contatta il produttore dei tappeti o della moquette per informazioni sulla compatibilità.

BATTERIA

AVVERTENZA

• Non aprire, distruggere, portare a temperature superiori agli 80 °C o incenerire. Segui le istruzioni riportate nella guida utente per l'uso, la manutenzione, l'imballaggio e il trasporto e lo smaltimento corretti.
• Non creare un cortocircuito con la batteria mettendo in contatto oggetti metallici con i suoi morsetti o immergendola in un liquido. Non sottoporre le batterie a urti.
• Le batterie agli ioni di litio e i prodotti che contengono batterie agli ioni di litio sono soggetti a rigide normative sul trasporto. Se devi spedire questo prodotto (inclusa la batteria) per la manutenzione, un trasloco o altro, consulta la sezione Risaluzione dei problemi della guida utente o contatta l'Assistenza clienti per le istruzioni per la spedizione.
• Verifica periodicamente se la batteria presenta eventuali segni di danni o perdita. Non caricare batterie danneggiate o con perdite di liquido ed evita che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lava l'area interessata con abbondante acqua e consulta un medico. Colloca la batteria all'interno di un sacchetto di plastica, sigilla il sacchetto e ricicla o smaltisci la batteria in modo sicuro secondo le normative ambientali locali. In alternativa portala al centro di assistenza iRobot autorizzato di zona affinché possa essere smaltita.
• Mantieni la batteria pulita e asciutta. Pulisci i terminali della cella o della batteria con un panno asciutto e pulito qualora fossero sporchi.

ATTENZIONE

- Evita che i bambini tocchino la batteria senza supervisione. In caso di ingestione di una cella o della batteria, consulta un medico.

AVVISO

• Rimuovi la batteria dal robot prima di riciclarla o smaltirla.
• Per prestazioni ottimali utilizza solo la batteria agli ioni di litio iRobot fornita con il robot.
• Non utilizzare batterie non ricaricabili. Usa esclusivamente la batteria ricaricabile fornita con il prodotto. Per la batteria di ricambio, acquista una batteria iRobot identica oppure contatta l'Assistenza clienti iRobot per soluzioni alternative.

- Ricarica e rimuovi sempre la batteria dal robot e dagli accessori prima di riporre l'apparecchio per lunghi periodi.

SOLUZIONE DI PULIZIA

AVVERTENZA

• I prodotti per le pulizie domestiche sono sicuri se utilizzati e riposti secondo le istruzioni riportate sull'etichetta. Assicurati sempre di leggere e seguire le indicazioni con attenzione.
• Utilizza esclusivamente la soluzione di pulizia autorizzata disponibile sul sito Web answers.irobot.com/s/roomba-combo-cleanser.
• Per le awertenze sulla soluzione di pulizia, fai riferimento alla confezione esterna e alla bottiglia della soluzione.

Tieni fuori dalla portata dei bambini

Lava le mani dopo l'uso

Evita il contatto con gli occhi. Se il prodotto entra in contatto con gli occhi, sciacqua con abbondante acqua

BASE DI RICARICA A RIEMPIMENTO AUTOMATICO

AVVERTENZA

• Non utilizzare se il cavo o la spina sono danneggiati. Se l'elettrodomestico non funziona come dovrebbe, è caduto, si è danneggiato, è stato lasciato all'esterno o è venuto a contatto con acqua, portalo a un centro di assistenza.
• Scollega sempre il robot dalla base di ricarica a riempimento automatico prima di effettuare operazioni di pulizia o manutenzione.
• Carica il robot solo con l'alimentatore fornito in dotazione. Questo alimentatore garantisce un voltaggio extra basso di sicurezza, corrispondente all'indicazione dell'ingresso sul robot, necessario per garantire un funzionamento sicuro.

• Non mettere alcun oggetto nelle aperture. Non utilizzare se le aperture sono bloccate. Assicurati che non vi siano polvere, residui, capelli o altro che possano ridurre il flusso d'aria.

• Per evitare che il robot cada dalle scale, assicurati che la stazione di carica sia collocata ad almeno 1,2 metri di distanza.

• Per mantenere correttamente la base di ricarica a riempimento automatico, non collocare oggetti estranei nella porta di evacuazione dei detriti e assicurati che non vi siano residui di sporco.
• Per evitare un pericolo dovuto al ripristino involontario della protezione termica, questo elettrodomestico non deve essere alimentato tramite un dispositivo di commutazione esterno, ad esempio un timer, né collegato a un circuito che viene regolarmente acceso e spento dalla utility.
  • Non versare liquidi nell'apparecchio e non immergerlo in acqua.
• Evita che i liquidi entrino in contatto con la base di ricarica a riempimento automatico.
  • Non utilizzare all'aperto o su superfici bagnate.
• Non permettere che venga utilizzato come un giocattolo. Presta particolare attenzione se l'elettrodomestico viene utilizzato da o vicino a bambini.
• Per evitare un pericolo dovuto al ripristino involontario della protezione termica, questo elettrodomestico non deve essere alimentato tramite un dispositivo di commutazione esterno, ad esempio un timer, né collegato a un circuito che viene regolarmente acceso e spento dalla utility.
• Utilizzalo solo come descritto in questa guida.
• Per ridurre il rischio di scosse elettriche, scollega la base di ricarica a riempimento automatico prima di pulirla.
• Tieni la base di ricarica a riempimento automatico e il cavo di alimentazione lontano da superfici riscaldate.
• Per evitare il contatto accidentale o l'ingestione della soluzione di pulizia, non consentire ai bambini di rimuovere il serbatoio dalla base di ricarica a riempimento automatico.
• Il serbatoio pieno è pesante. Per evitare il rischio di lesioni, presta particolare attenzione durante l'inserimento o la rimozione dello stesso. Non consentire ai bambini di inserire o rimuovere il serbatoio.

ATTENZIONE

- Carica esclusivamente la batteria fornita con il robot. Altri tipi di batterie potrebbero esplodere e provocare lesioni. Contatta sempre l'Assistenza clienti iRobot per la corretta sostituzione della batteria.

AVVISO

• Il prodotto non può essere utilizzato con un convertitore di potenza. L'uso di convertitori di potenza renderà immediatamente nulla la garanzia.
• Se vivi in un'area soggetta a temporali, si consiglia di utilizzare una protezione aggiuntiva per i picchi di corrente. Per proteggere la base di ricarica a riempimento automatico in caso di temporali, usa un'apparecchiatura di protezione per i picchi di corrente.
• Non utilizzare senza sacchetto e/o filtro. I tappeti o la moquette non compatibili con l'utilizzo del robot potrebbero rovinarsi. Contatta il produttore dei tappeti o della moquette per informazioni sulla compatibilità.

Questo simbolo sulla batteria indica che non deve essere smaltita con i rifiuti urbani comuni indifferenziati. Come utente finale, hai la responsabilità di smaltire la batteria esausta dell'elettrodomestico in modo ecologicamente sostenibile come descritto di seguito:

(1) Restituendolo al distributore/rivenditore da cui lo hai acquistato.
(2) In alternativa portandolo a un punto di raccolta designato.

La raccolta differenziata e il riciclaggio delle batterie esauste al momento della smaltimento contribuiranno a risparmiare le risorse naturali e a garantire che vengano riciclate in modo da proteggere la salute umana e l'ambiente. Per ulteriori informazioni, contatta l'ente locale responsabile del riciclo o il rivenditore da cui hai originariamente acquistato il prodotto. Lo smaltimento non corretto delle batterie esauste può comportare effetti negativi sull'ambiente e sulla salute delle persone a causa delle sostanze contenute nelle batterie e negli accumulatori.

Le informazioni riguardanti gli effetti delle sostanze pericolose nel flusso di smaltimento di una batteria sono disponibili al seguente indirizzo: http://ec.europa.eu/environment/waste/batteries/.

Informazioni sul tuo robot aspirapolvere e lavapavimenti Roomba Combo®

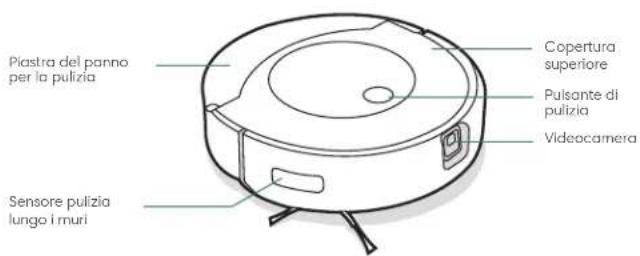

Vista dall'alto

Piastra del panno per la pulizia Copertura superiore Pulsante di pulizia Videocamera Sensore pulizia lungo i muri

Contenitore dello sporco

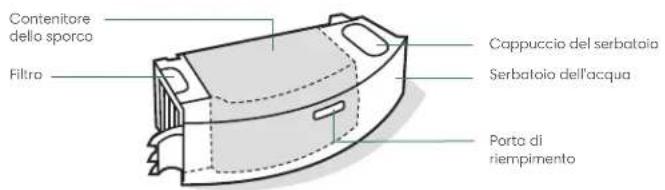

Contenitore dello sporco Filtro Cappuccio del serbatoia Serbatoia dell'acqua Porta di riempimento

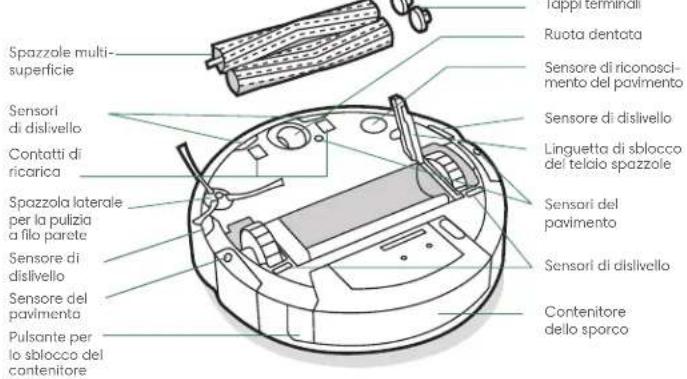

Vista dal basso

Spazzole multi- superficie Sensori di dislivello Contatti di ricarica Spazzola laterale per la pulizia a filo parete Sensore di dislivello Sensore del pavimento Pulsante per lo sblocco del contenitore toppi terminali Ruota dentata Sensore di riconosci- mento del pavimento Sensore di dislivello Linguetta di sblocco del telario spazzole Sensari del pavimento Sensari di dislivello Contenitore dello sporco

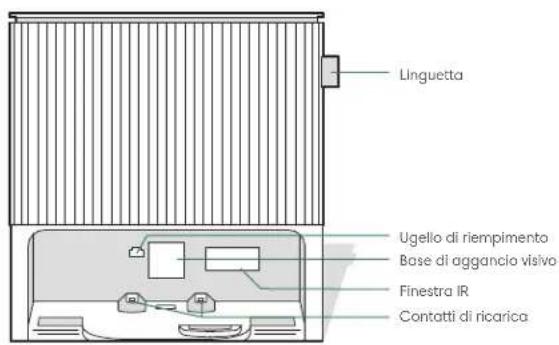

Informazioni sulla base di ricarica a riempimento automatico Clean Base®

Vista anteriore

Linguetta Ugello di riempimento Base di aggancio visivo Finestra IR Contatti di ricarica

Vano portapanno Vano porta- sacchetto

Spia LED di ricorica

Spia LED di errore

Pulsante Nuova operazione

Serbatoio di riempimento

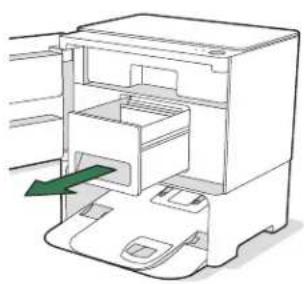

Cassetto del sacchetto

Interruttori del vano

delle ruote

Porto di evacuazione dei detriti

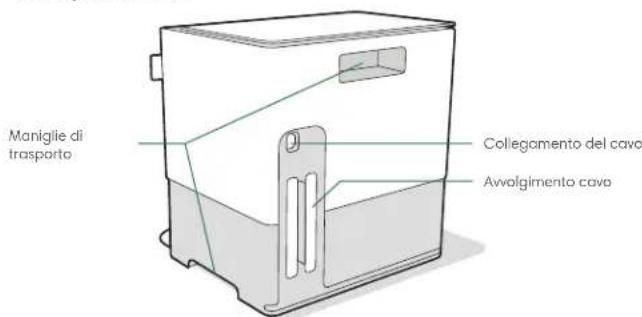

Vista posteriore

Manigile di trasporto Collegamento del cavo Avvolgimento cavo

Vista dal basso

Tubo di evacuazione del detriti

2 Per ulteriori informazioni visita il sito Web global.irobot.com

Utilizzo di Roomba Combo® con la base di ricarica a riempimento automatico Clean Base®

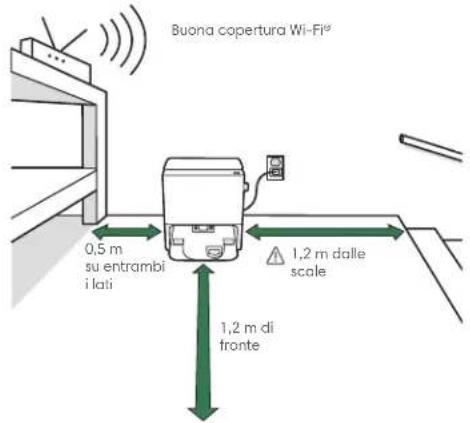

Posizionamento della base di ricarica a riempimento automatico Clean Base®

Buona copertura Wi-Fi® 0,5 m su entrambi i lati 1,2 m dalle scale 1,2 m di fronte

*Gli oggetti non sono in scala.

Nota: posiziona la base di ricarica a riempimento automatico Clean Base ^® su superfici dure. Non esporre Clean Base ^® alla luce diretta del sole. Assicurati che l'area intomo alla stazione di carica sia sgomba per migliorare le prestazioni di aggancio.

AVVERTENZA: per evitare che il robot cada dalle scale, assicurati che la stazione di carica sia collocata ad almeno 1,2 metri di distanza.

Download dell'iRobot Home App e connessione alla rete Wi-Fi®

• Per configurare Roomba Combo®, attieniti alle istruzioni dettagliate.
• Configura PrecisionVision Navigation per evitare gli ostacoli in tempo reale.
• Imposta un programma di pulizia automatico e personalizza le preferenze di pulizia.
• Crea mappe intelligenti per indicare al robot dove, quando e come pulire.

App Store

Google Play

Ricarica

Illuminazione a spirale della spia circolare durante la ricarica

Spirale bianca: in ricarica

Bianca fissa: caricamento completo

Spia LED di ricarica

Accesa: robot in ricarica sulla base di ricarica Spenta: il robot non è sulla base di ricarica o il robot non è in ricarica

Lampeggiante: ricarica nel corso dell'operazione e ripresa

• Colloca il robot sulla stazione di carica per attivare la batteria.
• Il robot usa una quantità limitata di elettricità ogni volta che si trova sulla stazione di carica. Puoi configurare il robot in modo tale che consumi una quantità ancora minore di elettricità quando non è in funzione. Per istruzioni e ulteriori informazioni sulla modalità standby a potenza ridotta, consulta la pagina delle domande frequenti sul nostro sito Web.
• Se desideri riporre il robot per lunghi periodi, spegnilo rimuovendolo dalla stazione di carica e tenendo premuto il pulsante di pulizia per 3 secondi con una ruota staccata da terra. Riponi il robot in un luogo fresco e asciutto.

Nota: il robot viene fornito parzialmente caricato, ma si consiglia di caricarlo per almeno 3 ore prima di utilizzarlo per la prima volta.

Quando il robot è completamente carico, la spia circolare lampeggia a intermittenza di colore bianco sulla parte inferiore.

Pulizia

Premi il pulsante di pulizia sul robot aspira- polvere e lavapavimenti Roomba Combo®

Tocca per avviare/mettere in pausa/ riprendere

Tieni premuto per 2-5 secondi per terminare un'operazione

Premi il pulsante Nuova operazione sulla base di ricarica a riempimento automatico Clean Base® per avviare un'operazione

- Schema di pulizia: il robot esplorerà e pulirà automaticamente la casa seguendo percorsi definiti, evitando gli ostacoli grazie alla videocamera anteriore. Tornerà alla stazione di carica al termine di un'operazione di pulizia e ogni volta che deve essere ricaricato o che il contenitore dello sporco va svuotato.

Il robot è in grado di riconoscere ed evitare gli oggetti. Tuttavia, si consiglia sempre di tenere sgombra l'area prima di procedere alla pulizia.

- Quando il robot rileva un'area particolarmente sporca, attiva la modalità Dirt Detect™, muovendosi avanti/indietro per pulirla meglio. La spia circolare lampeggerà di colore blu.

- Per terminare un'operazione e fare tornare il robot alla stazione di carica, tieni premuto il pulsante di pulizia sul robot per 2-5 secondi. Una sequenza di anelli luminosi blu indica che il robot sta cercando la stazione di carica.

Quando il robot rileva che il contenitore dello sporco deve essere svuotato, la spia circolare si accende di colore rosso verso la parte posteriore.

Aspirazione

• Durante la pulizia, il robot tornerà automaticamente alla Clean Base® per svuotare il contenitore dello sporco e ogni volta che deve essere ricaricato.
• La spia LED di errore di Clean Base diventa rossa e fissa quando è necessario un nuovo sacchetto.

AVVIO DI UN'OPERAZIONE DI PULIZIA DI SOLA ASPIRAZIONE DALLA BASE DI RICARICA A RIEMPIMENTO AUTOMATICO CLEAN BASE®

- Svuota il serbatoio del robot e stacca il panno per la pulizia prima di avviare un'operazione di aspirazione. Riporta il robot alla base di ricarica a riempimento automatico e premi il pulsante Nuova operazione.

Nota: se posizioni manualmente il robot sulla Clean Base, il contenitore dello sporco non si svuota e il serbatolo dell'acqua non si riempie automaticamente. In questo caso, usa iRobot Home App o tieni premuto il pulsante Nuova operazione per 2-5 secondi.

AVVIARE UN'OPERAZIONE DI PULIZIA DI SOLA ASPIRAZIONE DAL ROBOT

- Svuota il serbatoio del robot e stacca il panno per la pulizia prima di avviare una missione di aspirazione. Appoggia il robot sul pavimento e premi il pulsante di pulizia

Lavaggio

• Il robot è in grado di aspirare e lavare contemporaneamente.
- La Clean Base® riempirà il serbatoio dell'acqua del robot. Quando il serbatoio di riempimento è vuoto, la spia LED di errore diventa rossa e fissa.
- Quando il robot incontra un tappeto durante l'operazione di pulizia, si solleverà e riporrà il panno per la pulizia.

Nota: dopo aver completato l'operazione di pulizia di aspirazione e lavaggio, assicuroti di svuotare il serbatoio dell'acqua del robot e di sostituire il panno per la pulizia.

AVVERTENZA: per evitare danni al robot, non riporre manualmente la piastra del panno per la pulizia nell'apposito alloggiamento.

AVVIO DI UN'OPERAZIONE DI PULIZIA DI ASPIRAZIONE E LAVAGGIO DALLA BASE DI RICARICA A RIEMPIMENTO AUTOMATICO CLEAN BASE®

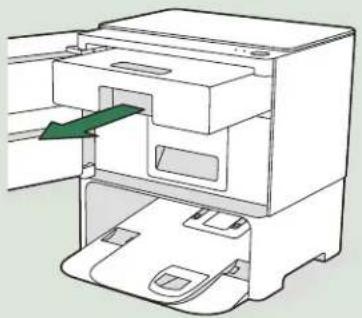

1 Usa la linguetta per aprire lo sportello. Rimuovi il serbatoio di riempimento.

2 Riempi il serbatoio con acqua o con la soluzione di pulizia compatibile.

Importante: vedi pagina ó per la compatibilità della soluzione di pulizia.

3 Reinserisci il serbatoio nella Clean Base® e chiudi lo sportello assicurandoti che sia ben chiuso.

4 Aggancia il panno per la pulizia al robot.

AVVIARE UN'OPERAZIONE DI PULIZIA DI ASPIRAZIONE E LAVAGGIO DAL ROBOT

1 Premi il pulsante per lo sbloc- co del contenitore e rimuovi il contenitore dello sporco.

2 Riempi il serbatoio con acqua o con la soluzione di pulizia compatibile.

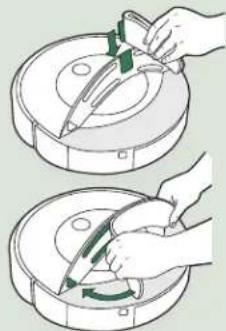

3 Aggancia il panno per la pulizia.

4 Riposiziona il contenitore dello sporco nel robot.

Soluzione di pulizia

Per risultati di lavaggio ancora migliori, prima di versare l'acqua aggiungi nel serbatoio un campione di soluzione per la pulizia dei pavimenti duri iRobot. Questo prodotto è un concentrato adatto a tutti i pavimenti duri impermeabili.

Importante: solo alcune soluzioni di pulizia possono essere usate in modo sicuro con il robot. Un elenco completo delle soluzioni di pulizia compatibili è disponibile sul sito answers. robot.com/s/roomba-combo-cleanser o sull'app. Non usare altre soluzioni o prodotti a base di candeggina.

Risoluzione dei problemi

Risoluzione dei problemi del robot

• Il robot riproduce un segnale acustico e accende la spia circolare di colore rosso per indicare che si è verificato un problema. Premi il pulsante di pulizia o tocca il paracolpi per visualizzare i dettagli. Controlla iRobot Home App per ulteriore assistenza.
• Dopo 90 minuti di inattività sganciato dalla stazione di carica, il robot terminerà automaticamente l'operazione di pulizia.
• Per ripristinare le impostazioni di fabbrica del robot, rimuovi il contenitore dello sporco e tieni premuto il pulsante di pulizia per sette secondi. Un segnale acustico ti informerà che il ripristino delle impostazioni di fabbrica è stato completato. Premi nuovamente il pulsante di pulizia per confermare.

Spia circolare rossa

pia ircolare ossa Batteria quasi scarica. Caricare.

SICUREZZA DELLA BATTERIA E SPEDIZIONE

Per prestazioni ottimali, usa solo la batteria agli ioni di litio iRobot fornita con il robot.

AVVERTENZA: le batterie agli ioni di litio e i prodotti che contengono batterie agli ioni di litio sono soggetti a rigide normative sul trasporto. Se è necessario spedire questo prodotto per la manutenzione, un trasloco o altro, DEVI atteneri alle seguenti istruzioni per la spedizione.

• SPEGNI la batteria prima di spedirla.
• Spegni la batteria rimuovendo il robot dalla stazione di carica e tenendo premuto il pulsante di pulizia per 3 secondi con una ruota staccata da terra. Tutte le spie si spegneranno.
• Imballa il robot in modo sicuro per la spedizione.
• Per ricevere ulteriore assistenza, chiama l'Assistenza clienti o visita il sito Web global.irobot.com.

Risoluzione dei problemi della base di ricarica a riempimento automatico Clean Base®

Se si verifica un problema, sulla base di ricarica a riempimento automatico si accende una spia LED sulla parte superiore della stazione di carica e viene inviata una notifica tramite iRobot Home App.

Una spia rossa fissa indica un errore. Controlla iRobot Home App per informazioni.

Gli errori più comuni

includono:

Errori di ricarica

Sacchetto pieno

Sacchetto mancante

Sacchetto installato in

modo errato

Serbatoio di

riempimento vuoto

Perdita di acqua

Evacuazione ostruita

Errore di evacuazione

Questo prodotto è dotato di una protezione termica progettata per proteggerlo da danni causati dal surriscaldamento. Se la protezione funziona, il motore si arresta. In questo caso scollega l'unità, lasciala raffreddare per 30 minuti, elimina eventuali ostruzioni dallo sportello e dal tubo di evacuazione e ricollega l'unità.

Cura e manutenzione

Istruzioni per la cura e la manutenzione del robot

Per mantenere prestazioni attimali del robot, assicurati di eseguire periodicamente le seguenti operazioni di manutenzione e cura di base. In iRobot Home App sono disponibili altri video di istruzioni. Se noti che il robot raccoglie meno detriti dal pavimento, svuota il contenitore dello sporco e pulisci il filtro e le spazzole.

Parte Frequenza di manutenzione Frequenza di sostituzione ^a
Panno per la pulizia Pulisci dopo un'operazione di lavaggio		Dopo 30 lavaggi.
Contenitore dello sporco Lava il contenitore dello spor-co a seconda delle necessità
Filtro Pulisci una volta alla settima-na (due volte alla settimana se hai un animale domestico). Non lavare.		Ogni due mesi
Ruota dentata anteriore Pulisci ogni due settimane Ogni 12 mesi
Spazzola laterale per la pulizia a filo parete e spazzole multi-superficie	Pulire una volta al mese (due volte al mese se hai un animale domestico)	Ogni 12 mesi
Sensore contenitore dello sporco pieno	Pulisci ogni due settimane -
Contatti di ricarica Pulisci ogni due settimane -
Sensore, finestra della videocamera e alloggia-mento del panno	Pulisci una volta al mese -

Nota: iRobot produce diverse parti e gruppi di ricambio. Se hai bisogno di una parte di ricambio, contatta l'Assistenza clienti iRobot per ulteriori informazioni.

* La frequenza di sostituzione può variare. Le parti devono essere sostituite in caso di segni di usura visibili.

Lavaggio del panno per la pulizia

Nota: puoi lavare i panni per la pulizia in due modi: a mano o in lavatrice.

LAVAGGIO A MANO

Lava accuratamente il panno con acqua tiepida.

LAVAGGIO IN LAVATRICE

Lava a temperature medie e fai asciugare all'aria. Non mettere in asciugatrice. Non lavare insieme a capi delicati.

Svuotamento del contenitore dello sporco

Premi: impulsante per lo solocco del contenitore e ri- muovi il contenitore dello sporco.

Apri lo sportello per svuotare il contenitore dello sporco.

Riposiziona il contenitore dello sporco nel robot.

Importante: non lavare il filtro. Rimuovi il filtro prima di lavare il contenitore dello sporco.
1 Sblocca il contenitore dello sporco, rimuovi il filtro e apri lo sportello contenitore dello sporco.
2 Sciacqua il contenitore dello sporco e il serbatoio dell'acqua con acqua tiepida.
3 Assicurati che il contenitore dello sporco sia completamente asciutto. Reinserisci il filtro e riposiziona il contenitore dello sporco nel robot.

Nota: Il contenitore dello sporco non può essere lavato in lavastoviglie.

Pulizia del filtro Lavaggio del contenitore dello sporco Pulizia della ruota dentata anteriore

1 Rimuovi il contenitore della sporco. Rimuovi il filtro tenendone entrambe le estremità e tirando.
2 Rimuovi i residui battendo il filtro sul cestino dei rifiuti.
3 Reinserisci il filtro con la parte zigrinata rivolta verso l'esterno. Riposiziona il contenitore dello sporco nel robot.
Importante: se il filtro non è installato correttamente, il robot non funziona. Sostituisci il filtro ogni due mesi.

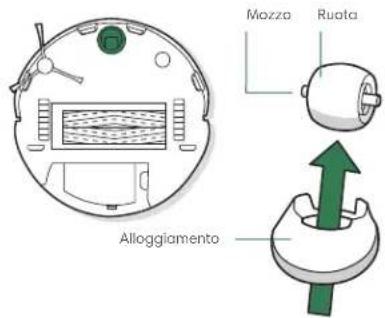

1 Tira fermamente il modulo della ruota anteriore per rimuoverlo dal robot.
2 Tira fermamente la ruota per rimuoverla dal suo alloggiamento (vedi l'illustrazione sotto).
3 Rimuovi eventuali detriti all'interno della cavità della ruota.
4 Al termine dell'operazione, reinstalla tutti i componenti. Assicurati che la ruota scatti in posizione.

Alloggiamento Mozzo Ruota

Importante: una ruota anteriore con capelli e detriti incastrati potrebbe danneggiare il pavimento. Se la ruota non gira liberamente dopo essere stata pulita, contatta l'Assistenza clienti.

Pulizia della spazzola laterale per la pulizia a filo parete

1 Utilizza una moneta o un piccolo cacciavite per rimuovere la vite che tiene forma la spazzola laterale per la pulizia a filo parete. 2 Tira per rimuovere la spazzola laterale per la pulizia a filo parete. Rimuovi eventuali capelli o detriti, quindi reinstalla la spazzola.

Pulizia delle doppie spazzole multi-superficie

1 Premi la linguetta di sblocco del telaio spazzole, sollevala e rimuovi eventuali ostruzioni.

2 Rimuovi le spazzole dal robot. Rimuovi i tappi terminali dalle estremità delle spazzole. Rimuovi eventuali capelli o detriti dalle guarnizioni. Reinstalla le guarnizioni spazzola.

3 Rimuovi eventuali capelli o detriti dai puntali quadrati ed esagonali sul lato delle spazzole. Sostituisci i tappi terminali.

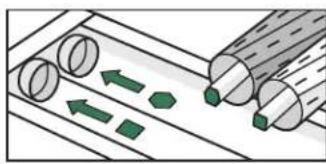

4 Reinstalla le spazzole nel robot. Abbina la forma dei puntali delle spazzole alla forma dei simboli delle spazzole sul modulo testina di pulizia.

Pulizia dei sensori contenitore dello sporco pieno Pulizia dei contatti di ricarica, dei sensori, della finestra della

1 Rimuovi il contenitore dello sporco e svuotalo.

2 Pulisci i sensori interni con un panno pulito e asciutto.

3 Pulisci lo sportello contenitore dello sporco con un panno pulito e asciutto.

Sportello chiuso Sportello aperto

4 Rimuovi eventuali detriti presenti nel vano di aspirazione.

videocamera e dell'alloggiamento del panno

Pulisci i componenti con un panno asciutto e pulito.

Importante: non spruzzare la soluzione di pulizia o l'acqua direttamente sui sensori o sugli alloggiamenti dei sensori.

CONTATTI DI RICARICA SENSORI

Istruzioni per la cura e la manutenzione della base di ricarica a riempimento automatico Clean Base®

Per garantire le prestazioni ottimali della base di ricarica a riempimento automatico Clean Base ^® , esegui le procedure riportate nelle pagine seguenti.

Parte Frequenza di	manutenzione	Frequenza di sostituzione*
Sacchetti - Sostitulsci i sacchetti quando		viene indicato dalla spia LED o richiesto dall'app
Serbatoio di riempimento Sciaqua e rinfresca l'acqua secondo necessità		-
Contatti di ricarica Pulisci ogni due settimane -
Sensori, finestra IR, base di aggancio visivo	Pullsci una volta al mese -

Nota: iRobot produce diverse parti e gruppi di ricambio. Se hai bisogno di una parte di ricambio, contatta l'Assistenza clienti iRobot per ulteriori informazioni.

* La frequenza di sostituzione può variare. Le parti devono essere sostituite in caso di segni di usura visibili.

Sostituzione del sacchetto

1 Usa la linguetta per aprire la sportello e rimuovi il cassetto del sacchetto.

3 Per installare un nuovo sacchetto, inserisci il telaio in plastica nelle guide di scorrimento.

2 Estrai il telaio in plastica per rimuovere il sacchetto dalla scatola metallica. Smaltisci il sacchetto usato.

Nota: questo sigillerà il sacchetto in modo che polvere e detriti non possano fuorluscire.

4 Reinstalla il cassetto del sacchetto e chiudi lo sportello assicurandoti che sia ben chiuso.

Lavaggio del serbatoio di riempimento

1 Usa la linguetta per aprire lo sportello. Rimuovi il serbatoio di riempimento.

2 Sciacqua il serbatoio di riempi- mento con acqua tiepida.

3 Riempi il serbatoio e posizionalo nuovamente nella base di ricarica a riempimento automatico Clean Base ^® .

Pulizia dei contatti di ricarica, della finestra IR e della base di aggancio visivo

Ispeziona i componenti per assicurarti che non vi siano residui di sporco. Pulisci con un panno asciutto e pulito.

Importante: non spruzzare la soluzione di pulizia o l'acqua direttamente sui sensori o sugli alloggiamenti dei sensori.

CONTATTI DI RICARICA FINESTRA IR BASE DI AGGANCIO VISIVO

Note: per esporre i contatti di ricarica, tieni premuto il pulsante di contatto.

Informazioni sulle normative

CE

Con la presente, iRobot Corporation dichiara che il robot aspirapolvere e lavapavimenti modello RCA-Y1 e la base di ricarica ADK-Y1 sono conformi alla direttiva UE sulle apparecchiature radio 2014/53/2020. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo: www.irobot.com/compliance.

UK CA

Con la presente, iRobot Corporation dichiara che il robot aspirapolvere e lavapavimenti modello RCA-Y1e la base di ricarica ADK-Y1 sono conformi alle normative sulle apparecchiature radio 2017. Il testo completo della dichiarazione di conformità UKCA è disponibile al seguente indirizzo: www.irobot.com/compliance.

[NO TEXT]

Questo simbolo sul prodotto indica che non deve essere smaltito con i rifiuti urbani comuni indifferenziati. Come utente finale, hai la responsabilità di smaltire l'elettrodomestico alla fine del ciclo di vita in modo ecologicamente responsabile come descritto di seguito:

(1) restituendolo al distributore/rivenditore da cui lo hai acquistato. (2) in alternativa portandolo a un punto di raccolta designato.

Lo smaltimento corretto di questo prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero altrimenti derivare da una gestione inadeguata dei rifiuti. Contatta l'ente locale per ulteriori dettagli o il punto di raccolta più vicino. Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti in conformità alla legislazione nazionale. Ulteriori informazioni sono disponibili al seguente indirizzo: https://ec.europa.eu/environment/topics/waste-and-recycling/waste-electrical-and-electronic-equipment-wee_en.

Il report sulle informazioni relative alle sostanze chimiche che elenca le sostanze estremamente problematiche (SVHC) ai sensi del regolamento dell'Unione europea UE 1907/2006 è disponibile al seguente indirizzo: www.irobot.com/compliance.

Il modello normativo RCA-Y1 incorpora il modello del modulo radio Sextant AXG-Y1. Il modulo radio Sextant è una radio dual band che opera sulle bande WLAN a 2,4 GHz e WLAN a 5 GHz. Il modulo radio Sextant incorpora anche Bluetooth e BLE e funziona sulla banda 2.400 MHz - 2.483,5 MHz.

• La banda a 2,4 GHz è limitata per funzionare tra 2.400 MHz e 2.483,5 MHz con una potenza di uscita EIRP massima di 17,78 dBm (59,98 mW) a 2.442 MHz.
• La banda a 5 GHz è limitata per funzionare tra 5.150 MHz e 5.850 MHz con una potenza di uscita EIRP massima di 20,81 dBm (120,50 mW) a 5.190 MHz.
• Per Israele, la banda a 5 GHz è limitata per funzionare sulla banda 5.150 MHz - 5.350 MHz.

Il modello normativo RCA-Y1 incorpora anche una radio NFC che funziona a 13,56 MHz con un'intensità massima del campo magnetico di 9,17 dB (μA/m)

La base di ricarica modello ADK-Y1 incorpora il modulo radio Espressif, modello: ESP32-C3-MINI-1. La base di ricarica modello ADK-Y1 funziona con la banda WLAN a 2,4 GHz. La banda a 2,4 GHz è limitata per funzionare tra 2412 MHz e 2472 MHz con una potenza di uscita EIRP massima di 19,99 dBm (99,77 mW) a 2442 MHz.

Riciclà il prodotto iRobot alla fine del ciclo di vita in modo responsabile secondo le normative locali. Di seguito è riportato un elenco delle organizzazioni di riciclaggio dei RAEE con cui iRobot ha stipulato un contratto al momento della vendita del prodotto.

Paese Organizzazione URL
Austria UFH http://www.elektro-ode.at/elektrogeraete-sammeln/liste-der-sammelstoesterreich/
Belgio Recupe	https://www.recupel.be/en/where-to-go/?searchcollectionPoints=&categories=1%2C2%2C3%2C4#
Germania Zentek https://www.ear-system.de/ear verzeichnis/sammel-und-ruecknahmestback
Danimarca Elretul https://www.dpa-system.dk/DPAAplications/DPADB.aspx?wf=CollectionPointSearch.as
Spagna Ecotic	https://punto-limpio.info/
Francia	Eco-systemes	https://www.eco-systemes.fr/france
Irlanda	WEEE Ireland	http://www.weeeireland.ie/household-recycling/where-can-i-recycle/
Paesi Bassi	Wecycle	https://www.watismijnapparaatwaard.nl/
Svezia	El-Kretsen	https://www.sopor.nu/sortera-&tervinn/
Regno Unito	Repic	http://www.responsible-recycling.co.uk/contact-us/find-your-local-recy

Indirizzo del produttore: iRobot Corporation, 8 Crosby Drive, Bedford, MA 01730, Stati Uniti

Assistenza clienti iRobot

Stati Uniti e Canada

Per domande o commenti relativi al prodotto, contattare iRobot prima di rivolgersi a un punto vendita al dettaglio.

Puoi iniziare visitando il sito Web global.irobot.com per suggerimenti di supporto, domande frequenti e informazioni sugli accessori. Queste informazioni sono disponibili anche in iRobot Home App. Per ricevere ulteriore assistenza, chiama l'Assistenza clienti al numero [phone].

Italia

• Distributore ufficiale in Italia: Nital S.p.A. - Via Vittime di pza Fontana 54, 10024, Moncalieri (TO)
• Servizio Live Chat: www.irobot.it - Numero di telefono: +39 011 08

Al di fuori di Stati Uniti e Canada

Visita il sito Web global.irobot.com per:

Ulteriori informazioni su iRobot nel tuo Paese

Ottieni suggerimenti e consigli per migliorare le prestazioni del tuo prodotto

Ottieni risposte alle domande

Contatta il centro di assistenza di zona.

iRobot

©2023 iRobot Corporation, 8 Crosby Drive, Bedford, MA 01730, Stati Uniti. Tutti i diritti riservoti, iRobot è un marchio registrato di iRobot Corporation, il robot aspirapolvere Roomba, la Clean Base and il Dirt Detect sono marchi registrati di iRobot Corporation. Wi-Fi e il logo Wi-Fi sono marchi registrati di Wi-Fi Alliance. Apple e App Store sono marchi di Apple, Inc., registrati negli Stati Uniti e in altri paesi. Google Play è un marchio di Google LLC.

Per ulteriori informazioni visita il sito Web global.irobot.com

Sicherheitshinweise
