MANUALE UTENTE GTIB64BK Glem Gas

la buona cucina italiana

MANUALE D'ISTRUZIONE

INSTRUCTION OF USE

NOTICE D'UTILISATION

Gentile Cliente,

Grazie per avere scelto nostro il nostro piano di cottura a induzione.

Per ottenere il meglio dal Suo piano cottura, La preghiamo di leggere con attenzione le presenti istruzioni, e di conservarle per un'eventuale consultazione futura.

INDICE

SICUREZZA 5

PRECAUZIONI PRIMA DEL PRIMO UTILIZZO 5

UTILIZZO DELL'APPARECCHIO 5

PRECAUZIONI ONDE NON DANNEGGIARE L'APPARECCHIO 6

PRECAUZIONI IN CASO DI MALFUNZIONAMENTO DELL'APPARECCHIO 7

ALTRE PRECAUZIONI 8

DESCRIZIONE DELL'APPARECCHIO....9

DATI TECNICI....9

PANNELLO DI CONTROLLO 10

USO DELL'APPARECCHIO 10

DISPLAY....10

VENTILAZIONE....10

PRIMA ACCENSIONE E UTILIZZO DELL'APPARECCHIO ....11

PRIMA DEL PRIMO UTILIZZO....11

PRINCIPIO DELL'INDUZIONE....11

IDENTIFICAZIONE DELLA PENTOLA 12

INDICATORE DI CALORE RESIDUO 12

FUNZIONE BOOSTER....12

TIMER 12

FUNZIONE „PONTE“ 13

BLOCCO DEL PANNELLO DI CONTROLLO 13

LIMITAZIONE DELLA DURATA D'ESERCIZIO....14

SUGGERIMENTI DI COTTURA 15

QUALITÀ DELLE PENTOLE 15

DIMENSIONI DELLE PENTOLE....15

ESEMPI DI REGOLAZIONE DELLA POTENZA....16

MANUTENZIONE E PULIZIA....16

COSA FARE IN CASO DI PROBLEMI....17

PROTEZIONE DELL'AMBIENTE....18

ISTRUZIONI DI INSTALLAZIONE 19

CONNESSIONE ELETTRICA 20

Precauzioni prima del primo utilizzo

• Sballare eliminando tutti i materiali di imballo.
• L'installazione e connessione dell'apparecchio devono essere effettuate da personale specializzato. Il Fabbricante declina ogni responsabilità civile e penale per danni causati da installazione e/o connessione non realizzate a regola d'arte.
• Per essere utilizzato, l'apparecchio deve essere correttamente installato in una cucina e su una superficie di lavoro idonea.
• Questo elettrodomestico è progettato esclusivamente per la cottura di cibo, con l'espressa esclusione di ogni altro uso domestico, commerciale o industriale.
• Rimuovere tutte le etichette adesive dal vetro.
• Non apportare alcuna modifica o alterazione all'apparecchio.
• La superficie in vetro dell'apparecchio non può essere utilizzata come zona di appoggio o di lavoro.
• L'apparecchio deve essere opportunamente messo a terra e collegato alla rete elettrica secondo la normativa in vigore localmente.
• Non usare nessuna prolunga elettrica per collegare il cavo di alimentazione.
• L'apparecchio non può essere utilizzato sopra una lavastoviglie o una asciugatrice: il vapour potrebbe danneggiare le componenti elettroniche dell'apparecchio.
• Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato.

Utilizzo dell'apparecchio

• Spegnere le piastre riscaldanti dopo l'uso.
• Controllare le cotture che utilizzano grasso o olio: potrebbero incendiarsi con facilità.
• Fare attenzione a non ustionarsi durante o dopo l'uso dell'apparecchio.
• Verificare che nessun cablaggio di apparecchi fissi o mobili venga in conatto con il vetro dell'apparecchio o con pentole bollenti.

- Gli oggetti magnetici (carte di credito, floppy discs, calcolatrici) non devono essere piazzati vicino all'apparecchio quando questo è acceso.

- Non piazzare alcun oggetto metallico, tranne le pentole, sull'apparecchio. In caso di accensione involontaria, o di presenza di calore residuo dopo la cottura, questi potrebbero sciogliersi o anche incendiarsi.

- Non coprire mai l'apparecchio con un panno o telo protettivo, perché potrebbe surriscaldarsi e bruciare.

- Questo apparecchio può essere usato da bambini con una età minima di otto anni e da persone le cui capacità fisiche, sensoriali o mentali sono ridotte, o le cui esperienze e conoscenze sono inadatte, unicamente se sotto sorveglianza e dietro formazione sull'uso dell'apparecchio, in condizioni di sicurezza e dopo essere state informate sui rischi in cui potrebbero incorrere.

- I bambini non devono giocare con l'apparecchio.

- La pulizia e la manutenzione non possono essere affidate a bambini senza la sorveglianza di un adulto.

- Gli oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere piazzati sull'apparecchio perché potrebbero diventare incandescenti.

Precauzioni onde non danneggiare l'apparecchio

- Pentole con fondo graffiato o danneggiato (non di ghisa smaltata) possono danneggiare il vetro ceramico.

- Sabbia o altre sostanze abrasive possono danneggiare il vetro ceramico.

- Evitare di far cadere oggetti, anche piccoli, sul vetro ceramico.

- Assicurarsi che la ventilazione dell'apparecchio funzioni secondo quanto previsto dalle istruzioni del fabbricante.

• Non colpire i bordi del vetro con le pentole.

- Non mettere o lasciare pentole vuote sul vetro ceramico.

- Lo zucchero, i materiali sintetici e i fogli di alluminio non devono venire a contatto con le piastre riscaldanti, perché possono causare rotture o altre alterazioni del vetro ceramico durante il raffreddamento. Nel caso, accendere immediatamente l'apparecchio e rimuovere l'oggetto dalla piastra, prendendo le opportune precauzioni per non ustionarsi.

- Pericolo di incendio! Non appoggiare alcun oggetto sul piano di cottura.

- Non piazzare mai un contenitore bollente sul pannello di controllo.

- Se sotto il piano cottura incassato c'è un cassetto, assicurarsi che lo spazio tra il contenuto dello stesso e la parte inferiore dell'apparecchio sia sufficiente (almeno 2 cm). Questo è essenziale per garantire una corretta ventilazione.

- Non mettere mai oggetti infiammabili (ad es. spray) nel cassetto situato sotto l'apparecchio. Gli eventuali contenitori per posate posti in cassetti sotto l'apparecchio devono essere resistenti al calore.

Precauzioni in caso di malfunzionamento dell'apparecchio

• Se si nota un difetto di funzionamento, spegnere l'apparecchio e disconnetterlo dalla rete elettrica.
• Se il vetro ceramico è rotto o crepato, disconnettere immediatamente l'apparecchio dalla rete elettrica e chiamare l'assistenza tecnica.
• Qualsiasi riparazione deve essere compiuta esclusivamente da personale qualificato. Non aprire l'apparecchio per nessun motivo.
• ATTENZIONE: Se la superficie del vetro è crepata o rotta, spegnere immediatamente l'apparecchio per evitare il rischio di scosse elettriche.

Altre precauzioni

• Assicurarsi che la pentola o padella sia sempre centrata sulla piastra di cottura. Il fondo dell'utensile deve coprire il più possibile la piastra di cottura.
• Per gli utilizzatori di pace-makers: il campo magnetico dell'apparecchio potrebbe influenzare il funzionamento del pace-maker. Si raccomanda di richiedere preventivamente informazioni al venditore dell'apparecchio e/o al medico curante.
• Non utilizzare contenitori di alluminio o di materiali sintetici: potrebbero fondere se appoggiati alle piastre accese o ancora calde dopo l'uso.
• Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.

L'UTILIZZO DI PENTOLE NON IDONEE OPPURE DI ACCESSORI RIMUOVIBILI POSTI TRA LA PENTOLA E LA PIASTRA PER RISCALDARE PENTOLE NON IDONEE ALL'INDUZIONE FA DECADERE LA GARANZIA.

IL COSTRUTTORE NON PUÒ ESSERE CONSIDERATO RESPONSABILE PER QUALSIASI DANNO AL PIANO DI COTTURA OR DANNI CORRELATI.

Dati tecnici

Tipo	GTIB63BK	GTIB64BK
Potenza totale	6400 W	7100 W
Consumo di energia del piano cottura EChob**	178.8 Wh/kg	177.2 Wh/kg
Posizione anteriore sinistro	∅ 190 mm	∅ 190 mm
Identificazione minimo	∅ 90 mm	∅ 90 mm
Potenza nominale *	1100 W	1400 W
Potenza booster *	1400 W	2000 W
Categoria standard di pentola **	C	C
Consumo di energia ECcw**	181 Wh/kg	181 Wh/kg
Posizione posteriore sinistro	∅ 160 mm	∅ 160 mm
Identificazione minimo	∅ 90 mm	∅ 90 mm
Potenza nominale *	1400 W	1400 W
Potenza booster *	2000 W	-
Categoria standard di pentola **	B	A
Consumo di energia ECcw**	177.3 Wh/kg	181.9 Wh/kg
Posizione destro	∅ 280 mm	-
Identificazione minimo	∅110 mm	-
Potenza nominale *	2300 W	-
Potenza booster *	3000 W	-
Categoria standard di pentola **	D	-
Consumo di energia ECcw**	178.1 Wh/kg	-
Posizione posteriore destro	-	∅ 210 mm
Identificazione minimo	-	∅ 90 mm
Potenza nominale *	-	2300 W
Potenza booster *	-	3000 W
Categoria standard di pentola **	-	C
Consumo di energia ECcw**	-	168.4 Wh/kg
Posizione anteriore destro	-	∅ 160 mm
Identificazione minimo	-	∅ 90 mm
Potenza nominale *	-	1400 W
Potenza booster *	-	-
Categoria standard di pentola **	-	B
Consumo di energia ECcw**	-	177.3 Wh/kg

* La Potenza dichiarata può cambiare a seconda delle dimensioni e del material della pentola.
** metodo di misura delle prestazioni secondo la norma (EN60350-2)

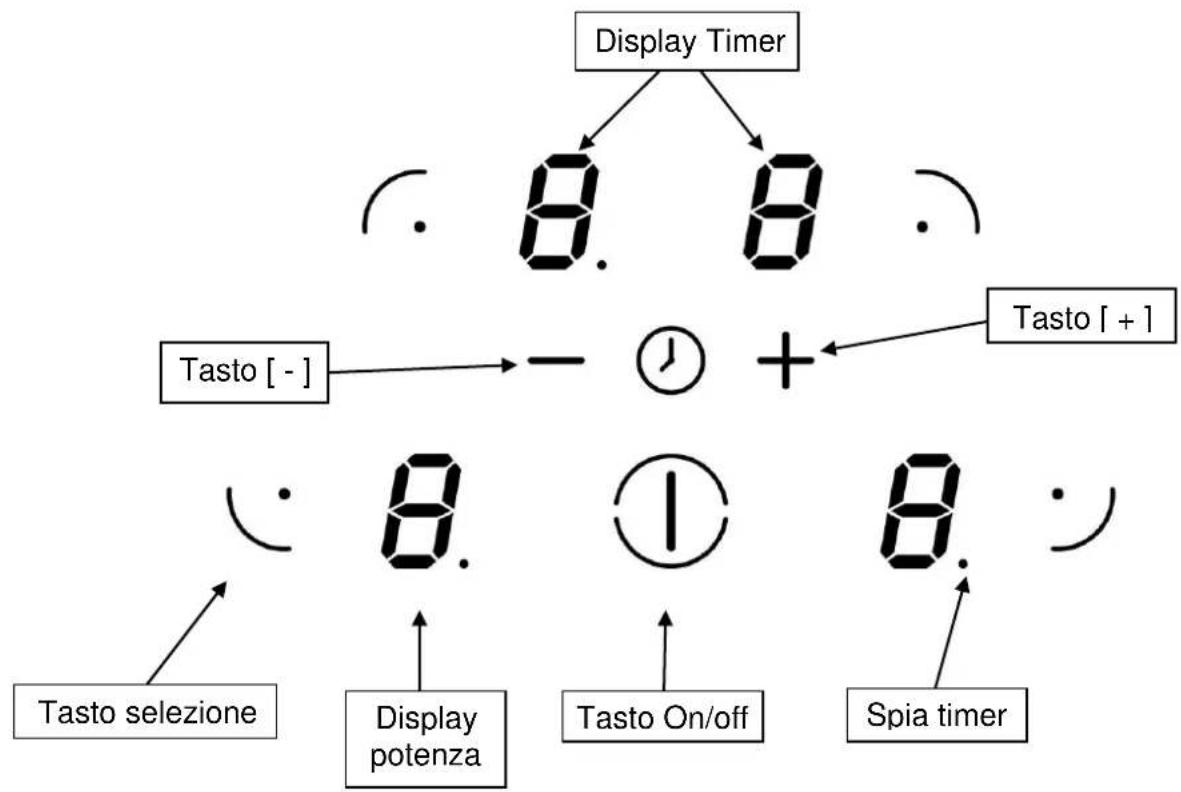

Pannello di controllo

USO DELL'APPARECCHIO

Display

Display Descrizione Funzione

0 Zero La piastra è attivata.

1...9 Livello potenza Selezione del livello di potenza.

U Sensore pentola Pentola assente o non adatta

E Messaggio di errore Difetto elettronico

H Calore residuo La piastra è calda

P Booster Booster è attivata.

L Blocco Blocco del pannello di controllo

Ponte Due zone di cottura sono collegati

Ventilazione

Il sistema di raffreddamento è completamente automatico. La ventola entra in funzione a basso regime di rotazione quando il calore interno raggiunge un determinate livello. La ventilazione arriva ad elevati regimi di rotazione se l'apparecchio è utilizzato intensivamente. La ventola rallenta e si spegne automaticamente quando la temperatura interna del circuito elettronico scende sotto il livello prestabilito.

Prima del primo utilizzo

Pulire l'apparecchio con uno straccio umido, indi asciugarlo accuratamente. Non utilizzare detergenti che possano causare colorazioni anomale del vetro.

Principio dell'induzione

Sotto ogni piastra riscaldante si trova un magnete induttore. Quanto viene attivato, questo produce un campo elettromagnetico che genera una corrente induttiva nel fondo ferromagnetico della pentola. Il risultato è il riscaldamento della pentola posizionata sulla piastra.

Naturalmente, la pentola deve essere adatta:

• Tutte le pentole in materiale ferromagnetico sono consigliate (verificare utilizzando una calamita): pentole in ghisa, acciaio, smaltate e di acciaio inossidabile con fondo ferromagnetico...
• Da escludere: pentole in rame, acciaio inossidabile senza fondo ferromagnetico, alluminio, vetro, legno, ceramica, terracotta...

La piastra a induzione si adatta automaticamente alla dimensione della pentola: se il diametro di quest'ultima è troppo piccolo tuttavia, la piastra non funziona. Il diametro minimo varia in funzione del diametro della piastra.

Se la pentola non è adatta al piano di cottura a induzione, il display mostrerà la lettera [U].

Tasti a sfioramento

Il vostro piano cottura a induzione è equipaggiato con controlli elettronici azionati tramite tasti a sfioramento. Quando il dito tocca il tasto, il comando corrispondente viene attivato. L'attivazione è confermata dalla spia relativa, o da una lettera o un numero sul display e/o da un segnale acustico. Nell'utilizzo normale premere unicamente un tasto per volta.

Per iniziare

• Accensione/spegnimento dell'apparecchio:

Azione	Pannello di controllo	Display
Per accendere	premere [1]	[0] lampeggiano
Per arrestare	premere [1]	niente o [H]

• Accensione/Spegnimento di una piastra riscaldante:

Azione	Pannello di controllo	Display
Selezione piastra	premere tasto selezione	[0]
Aumentare la potenza	premere [ + ]	da [1] a [9]
Diminuire la potenza	premere [ - ]	da [9] a [1]
Arrestare	premere [ - ]	[0] o [H]

Se nessuna regolazione è effettuata entro 20 secondi l'apparecchio torna in modalità di attesa.

Identificazione della pentola

L'identificazione della pentola assicura la totale sicurezza.

L'induzione non funziona:

• Se non c'è pentola sulla piastra, o se la pentola non è adatta all'induzione. In questo caso è impossibile aumentare la Potenza è il display mostra [U]. Questo simbolo scompare quando si posiziona una pentola adatta sulla piastra.
• Se la pentola viene rimossa dalla piastra di cottura: la cottura si arresta e il display mostra [U]. Il simbolo [U] scompare quando la pentola è posizionata nuovamente sulla pistra. La cottura ricomincia con il livello di potenza scelto precedentemente.

Dopo l'utilizzo, spegnere la piastra a induzione: non lasciare il simbolo [U] del sensore pentola acceso.

Indicatore di calore residuo

Dopo aver spento l'apparecchio, la piastra è ancora calda e il display indica [ H ].

Il simbolo [ H ] scompare quando la piastra può essere toccata senza pericolo di bruciature.

Finché la spia di calore residuo è accesa, non toccare la piastra né posizionarvi alcun oggetto sensibile al calore: c'è rischio di bruciature o incendi.

Funzione Booster

La funzione Booster [ P ] garantisce un aumento di potenza alla piastra selezionata. Quando la funzione viene attivata, la piastra funziona per 5 minuti ad una potenza molto elevata. Il Booster serve ad esempio per riscaldare rapidamente grandi quantità d'acqua.

• Accensione/Spegnimento della funzione Booster:

Azione	Pannello di controllo	Display
Selezione piastra	premere tasto selezione	[0]
Aumentare la potenza	premere [+]	da [1] a [9]
Attivare il booster	premere [+]	[P] per 5 minuti
Arrestare il booster	premere [-]	[9]

Timer

Il timer può essere utilizzato con entrambe le piastre simultaneamente e con regolazioni diverse (da 0 a 99 minuti) per ognuna di esse.

• Regolazione e modifica del tempo di cottura :

Azione	Pannello di controllo	Display
Selezione piastra	premere tasto selezione	[0]
Selezionare il livello di potenza	premere [+] o [-]		[1]....[9][P]
Selezionare « Timer »	premere simultaneamente [+] e [-]	[00]
Diminuire il tempo	premere [-]		[00] passa a 30, 29, 28...
Aumentare il tempo	premere [+]	il tempo amenta
Dopo qualche secondo la spia smette di lampeggiare.
Il tempo è confermato e la cottura inizia.

• Per arrestare il tempo di cottura

Azione	Pannello di controllo	Display
Selezione piastra	premere tasto selezione	spia accesa
Selezionare « Timer »	premere simultaneamente [ + ] e [ - ]		il tempo residuo
Disattivare « Timer »	premere [ - ]		Mostra [ 00 ] poi si arresta

- Arresto automatico alla fine del tempo di cottura

Quando viene raggiunto il tempo impostato per la cottura, il display del timer lampeggia su [00], viene prodotto un segnale acustico e la piastra si spegne. Per arrestare il segnale acustico è sufficiente premere un tasto.

- Funzione timer al di fuori della cottura:

Azione Pannello di controllo Display

Attivare l'apparecchio premere display [ ] spielpiastra accese

Selezionare « Timer » premere simultaneamente [ + ] e [ - ] [ 00 ]

Diminuire il tempo premere [- ] [ 00 ] passa a 30, 29, 28...

Aumentare il tempo premere [ + ] il tempo amenta

Dopo qualche secondo la spia smette di lampeggiare.

Appena il tempo impostato è esaurito i display del timer lampeggiano a [00] e si ode un segnale acustico. Per arrestare il segnale acustico è sufficiente premere un tasto. L'apparecchio si spegne.

Funzione „ponte“

La funzione consente di collegare due zone di cottura come se si trattasse di un'unica zona. Il booster non è abbinabile a questa funzione.

Azione	Pannello di controllo	Display
Attivare l'apparecchio		premere display [0/I]	[0] o [H]
Attivare il „ponte“		premere contemporaneamente di entrambe le zone di cottura	[0] zona anteriore
			[Π] zona posteriore
Aumentare la potenza	premere [+]	da [1] a [9]
Disattivare il ponte	premere [-]	[0] o [H]

Blocco del Pannello di Controllo

Per evitare di modificare inavvertitamente una regolazione, in particolare durante le operazioni di pulizia, il Pannello di controllo può essere bloccato (con l'eccezione del tasto On/Off [①]).

- Blocco:

Azione Pannello di controllo Display

Attivare l'apparecchio premere display [ ] [0]b[H]

Blocco dell'apparecchio Premere simultaneamente [-] e tasto

sezione della piastra anteriore Nessun cambiamento Premere di nuovo tasto selezione [L]

- Sblocco:

Azione Pannello di controllo Display

Attivare l'apparecchio premere display [ ] [ L ]①

Entro 5 secondi dall'accensione:

Sblocco dell'apparecchio Premere simultaneamente [-] e tasto

selezione della piastra anteriore [0]

Premere di nuovo tasto [ - ] Nessuna spia sui display

Limitazione della durata d'esercizio

Il funzionamento continuo dell'apparecchio è limitato nel tempo da un dispositivo automatico. La durata di funzionamento di ogni singola zona di cottura dipende dal livello di cottura selezionato. Il presupposto è che non si modifichino le impostazioni della zona di cottura durante il suo funzionamento. Quando è attiva la funzione limitazione della durata d'esercizio, la zona di cottura si spegne.

Livello di potenza impostato	Limitazione della durata d'esercizio (ore)
1	8.7
2	6.7
3	5.3
4	4.3
5	3.5
6	2.8
7	2.3
8	1.9
9	1.5

Qualità delle pentole

Materiali adatti : acciaio, acciaio smaltato, ghisa, acciaio inox ferromagnetico, alluminio con fondo ferromagnetico.

Materiali non adatti: alluminio e acciaio inox con fondo non ferromagnetico, rame, ottone, vetro, ceramica, porcellana.

Il fabbricante degli utensili specifica se essi sono compatibili con piani di cottura a induzione.

Per verificare se gli utensili (pentole) sono compatibili:

• Mettere un litro d'acqua nella pentola e posizionarla sulla piastra a induzione a livello di potenza [9]. L'acqua si deve scaldare in pochi secondi.
• Un magnete (calamita) deve aderire al fondo della pentola.

Alcune pentole possono fare rumore quando vengono utilizzate sulla piastra a induzione. Questo rumore non comporta alcun malfunzionamento dell'apparecchio e non ne influenza il funzionamento e/o l'efficacia di cottura.

Dimensioni delle pentole

Le piastre di cottura si adattano automaticamente, entro un certo limite, al diametro delle pentole. Tuttavia la pentola deve avere un diametro minimo, a seconda delle dimensioni della piastra. Per ottenere l'efficienza migliore dal vostro apprecchio, posizionate la piastra nel centro della piastra.

Esempi di regolazione della potenza

(I valori sotto sono indicativi)

Da 1 a 2	SciogliereRiscaldare	Salse, burro, cioccolata, gelatinePiatti preparati in precedenza
Da 2 a 3	Cuocere a fuoco lentoScongelare	Riso, budini, sciroppi di zuccheroVerdure liofilizzate, pesce, prodotti congelati
Da 3 a 4	Vapore	Verdure, pesce, carne
Da 4 a 5	Acqua	Patate bollite, zuppe, pasta,Verdure fresche
Da 6 a 7	Cottura mediaBollitura a fuoco lento	Carne, fegato, uova, salsicceGoulash, arrosti, trippa
Da 7 a 8	Cottura	Patate, patatine fritte, wafers
9	Friggere, arrostireFar bollire l'acqua	Bistecche, omelettes, piatti frittiAcqua
P	Acqua bollente	Far bollire quantitativi significativi d'acqua

MANUTENZIONE E PULIZIA

Spegnere l'apparecchio prima di pulirlo.

Non pulire l'apparecchio se il vetro è troppo caldo: rischio di ustioni!

• Rimuovere segni leggeri con uno straccio umido con liquido detergente diluito in acqua. Risciacquare con acqua fredda e asciugare accuratamente la superficie.
• Detergenti altamente abrasivi e corrosivi, che possono causare graffi, devono assolutamente essere evitati.
  • Non utilizzare mai apparecchi a vapore o a pressione per pulire l'apparecchio.
• Non utilizzare alcun oggetto che potrebbe graffiare il vetro ceramico.
• Assicurarsi che la pentola sia asciutta e pulita. Assicurarsi che non vi siano granelli di polvere sul vetro ceramico o sulla pentola. Far scivolare pentole con fondo irregolare può causare graffi alla superficie del vetro ceramico.
• Versamenti di zucchero, marmellata, conserve ecc devono essere rimossi immediatamente, in modo da evitare danni alla superficie del vetro ceramico.

Appare il simbolo [ E 4 ] :

I) L'apparecchio deve essere configurato secondo la procedura seguente:

• Ogni pentola o utensile deve essere rimossa dall'apparecchio.
• Scollegare l'apparecchio dalla rete elettrica rimuovendo il fusibile o staccando la spina.
• Collegare l'apparecchio nuovamente alla rete elettrica rimettendo il fusibile o collegando la spina.
• Necessario un contenitore con fondo ferromagnetico.
• Iniziare entro 2 minuti dopo il collegamento dell'alimentazione.
  • Non usare il tasto [O/I].

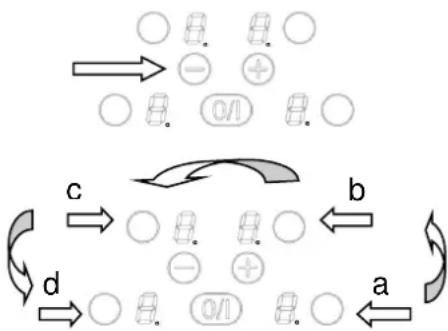

II) Cancellare la configurazione esistente :

1) Premere il tasto [ - ] e tenere premuto
2) Con un dito dell'altra mano premere rapida successione (entro 2 secondi) tasti selezione. Premere ogni tasto e nell'ordine descritto di seguito (a -> b -> c -> d). [ - ] Appare. Un doppio "bip" segnala una sequenza errata; in questo caso è necessario ricominciare dal punto 1.

3) Togliere tutte le dita, indi premere di nuovo e tenre premuto simultaneamente per alcuni secondi il tasto [ - ] e [ + ], finché appare il simbolo [ E ] lampeggiante.

4) Attendere fino a che [ E ] smette di lampeggiare.

5) Il simbolo [ E ] si trasforma automaticamente in [ C ]. La configurazione è stata completata.

Nota : Apparecchi a tre piaster: la piastra posteriore destra non esiste. Premere ogni tasto e nell'ordine descritto di seguito (a -> a -> c -> d).

VI) Come configurare l'apparecchio?

1) Utilizzare una pentola da induzione adatta con un diametro minimo di 16 cm.
2) Selezionare la piastra di cottura premendo il corrispondente tasto.
3) Posizionare la pentola sulla piastra corrispondente.
4) Attendere fino a che il simbolo [ C ] cambia in [- ]. La piastra è configurata.
5) Utilizzare la stessa procedura per ogni altra piastra che mostra il simbolo [ C ]
6) La configurazione è complete se tutte le piastre vengono identificate correttamente e non compare alcun simbolo sul display.
Utilizzare solo una pentola per configurare l'apparecchio.
Non mettere mai due o più pentole sulle piastre durante la configurazione.

- Se compare il simbolo [ E 4 ] e rimane acceso, chiamare l'assistenza tecnica.

L'apparecchio non si accende

• L'apparecchio non è collegato correttamente alla rete elettrica.
• Il fusibile è assente o il circuito aperto
• Il sistema di blocco è attivo
• I tasti a sfioramento sono coperti da grasso o acqua.
• Un oggetto è posizionato su uno dei tasti.

Compare il simbolo [U]

• Manca la pentola sulla piastra.
• La pentola non è compatibile con il piano cottura a induzione.
• Il diametro del fondo della pentola è troppo piccolo.

Compare il simbolo [ E ]

• Sconnettere a riconnettere il piano.
• Contattare l'assistenza tecnica.

Una delle piastre viene disattivata

• È entrato in funzione il sistema di sicurezza.
• Si è dimenticato di disattivare la piastra per un certo periodo.
• Uno o più tasti a sfioramento sono coperti da qualcosa.
• La pentola è vuota e il fondo si è surriscaldato.
• Entrata in funzione della funzione automatica di riduzione o interruzione della potenza in caso di surriscaldamento.

Ventilazione continua dopo lo spegnimento dell'apparecchio

• Questo non è un difetto di funzionamento. La ventola continua ad andare per proteggere le componenti elettroniche dal surriscaldamento.
• La ventola si arresta automaticamente.

Il pannello di controllo indica [L]:

- Vedere il capitolo riguardante il blocco del pannello di controllo.

Il pannello di controllo indica [ ] o [ er03 ]

- Un oggetto o del liquido copre i tasti del pannello di controllo. Il simbolo scompare appena il tasto è liberato o pulito.

Il pannello di controllo indica [E2] o [EH]

- L'apparecchio è surriscaldato, lasciare raffreddare prima di riaccenderlo.

Il pannello di controllo indica [E3]

- La pentola non è adatta, sostituirla.

Il pannello di controllo indica [E6]

- Collegamento errato. Controllare Frequenza e voltaggio Del collegamento elettrico

Il pannello di controllo indica [E8]

- La presa d'aria della ventola è ostruita, liberarla

Il pannello di controllo indica [ EC ]

- Errore di configurazione. Programmare nuovamente l'apparecchio, seguendo le istruzioni indicate nel capitolo "compare l'errore [ E4 ]".

Se uno dei simboli indicati sopra persiste, contattare il servizio assistenza tecnica.

PROTEZIONE DELL'AMBIENTE

• Il materiale dell'imballo è ecologico e deve essere riciclato.
• L'apparecchio contiene alcuni metalli nobili. Contattare le autorità locali per informarsi sulle modalità di riciclo o smaltimento dell'apparecchio al momento della sua dismissione.

• Non gettare l'apparecchio nei rifiuti.
- Contattare l'organizzazione del vostro comune preposta al riciclaggio degli elettrodomestici.

ISTRUZIONI DI INSTALLAZIONE

L'installazione è di esclusiva responsabilità dell'installatore specializzato.

L'installatore è tenuto a rispettare la legislazione locale e le normative in vigore nel Paese in cui viene installato l'apparecchio.

Come fissare la guarnizione

La guarnizione fornita con l'apparecchio serve a evitare le infiltrazioni di acqua o altri liquidi nel mobile sottostante l'apparecchio.

La sua installazione deve essere fatta attentamente, seguendo il disegno qui sotto.

2 mm 2 3 9

Incollare la guarnizione a (2) due mm dal bordo inferior esterno del vetro, dopo aver rimosso la protezione della stessa (3).

Inserimento – installazione

• Le misure di incasso sono:

Type	Foro incasso		Foro incasso Montaggio detto "a filo"			Dimensione vetro (mm)
	larghezza	profondità	larghezza	profondità	Raggio	larghezza	profondità	spessore
GTIB63BK GTIB64BK	560	490	596	526	8	590	520	4

• Assicurarsi che ci sia una distanza di almeno 50 mm tra l'apparecchio e il muro o le pareti o paratie laterali.
• L'apparecchio è classificato come classe "Y" di protezione dal calore. Idealmente l'apparecchio dovrebbe essere installato con un ampio spazio da entrambi i lati. Ci può essere un muro posteriormente e mobili alti o un muro su un lato. Sull'altro lato tuttavia, non deve esserci un divisorio o un mobile più alto della posizione dell'apparecchio.
• Il mobile o piano di lavoro sul quale l'apparecchio è installato, nonché i bordi dei mobili e/o unità pensili, i rivestimenti laminati che li rivestono e la colla di assemblaggio, devono essere in grado di resistere a temperature fino a 100 °C.
• I supporti a muro devono essere resistenti al calore.
• I materiali utilizzati per i piani di lavoro spesso tendono a gonfiarsi con l'umidità. Per proteggere il foro di incasso dell'apparecchio, applicare uno strato di vernice o sigillante apposito. Una particolare cura deve essere dedicata alla corretta applicazione della guarnizione fornita con l'apparecchio, onde evitare qualsiasi infiltrazione nel mobile sottostante. La guarnizione garantisce una corretta tenuta se utilizzata su superfici lisce.
• Non installare l'apparecchio al di sopra di un forno non opportunamente ventilato, o di una lavastoviglie.
• Garantire la presenza di uno spazio di almeno 20 mm al di sotto della cassetta dell'apparecchio, onde permettere una corretta areazione dell'apparecchio.
• Se sotto l'apparecchio c'è un cassette, non riporvi oggetti infiammabili, come bombolette di spray, od oggetti non resistenti al calore.
• La distanza di sicurezza tra l'apparecchio e una eventuale cappa di aspirazione sovrastante deve essere quello previsto dal fabbricante della cappa. In caso di mancanza di indiazioni in merito, rispettare una distanza minima di 760 mm.
• Il cavo di alimentazione, dopo l'installazione dell'apparecchio, non deve essere soggetto a sollecitazioni meccaniche, come ad esempio schiacciamento a causa del movimento di cassetti o altro.
• ATTENZIONE: Usare soltanto protezioni per il piano di cottura realizzate dal produttore dell'apparecchio o indicate dal produttore nelle istruzioni come idonee per l'utilizzo con l'apparecchio o incorporate in esso. L'utilizzo di protezioni inappropriate può causare incidenti.

CONNESSIONE ELETTRICA

• L'installazione di questo apparecchio e la connessione alla rete elettrica devono essere affidate esclusivamente a personale qualificato e autorizzato, nel rispetto della normativa in vigore.
• Dopo l'installazione, una adeguata protezione delle parti sotto tensione deve essere garantita.
• I necessari dati di connessione si trovano sull'etichetta posta sulla cassetta dell'apparecchio, in prossimità della morsettiera.
• La connessione alla rete elettrica deve essere fatta utilizzando una presa con messa a terra, o tramite un circuito omnipolare con fusibile di interruzione con un'apertura di almeno 3 mm.
• Il circuito elettrico dell'apparecchio deve essere separato dalla rete tramite opportuni apparecchi, quali fusibili, interruttori di apertura circuito o capacitatori.
• Se l'apparecchio non viene installato con una spina accessibile, un dispositivo di disconnessione conforme alle norme di installazione deve essere previsto nell'installazione.
• Il cavo di alimentazione deve essere posizionato in modo che non venga a contatto con alcuna delle parti calde del piano.

Attenzione!

Questo apparecchio può solo essere collegato ad una rete elettrica a 230 V\~ 50/60 Hz Collegare sempre il cavo di terra.

Rispettare il diagramma di connessione.

Utilizzare esclusivamente il cavo di alimentazione fornito con l'apparecchio.

Il cavo verde/giallo corrisponde alla messa a terra, il cavo blu al neutro, il cavo marrone alla fase.

Rete	Connessione	Diametro cavo	Cavo	Fusibile di protezione
230V~ 50/60Hz	1 Phase + N	3 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phase + N	4 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *

Connessione del piano cottura

Per i vari tipi di connessione, utilizzare i ponticelli di ottone forniti nella scatolina a fianco della morsettiera.

Monofase 230V\~1P+N

Inserire il primo ponticello tra i terminali 1 e 2.

Collegare la terra al terminale “terra”, il neutro N al terminale 4, la fase L a uno dei terminali 1 o 2.

Bifase 400V\~2P+N

Collegare la terra al terminale “terra”, il neutro N al terminale 4, la fase L1 al terminale 1 e la fase L2 al terminale 2.

Attenzione! Assicurarsi di aver fissato correttamente i cavi e i ponticelli e di aver serrato correttamente le viti.

Il fabbricante declina qualsiasi responsabilità per ogni incidente risultante da connessione sbagliata dell'apparecchio, incluso l'utilizzo di un apparecchio non correttamente messo a terra, o connesso con una messa a terra difettosa.

Dear clients,
