Tipo di prodotto	Piano cottura a induzione
Marca	Neff
Modello	T36FBE1L0G
Larghezza	60 cm
Profondità	51 cm
Peso approssimativo	12 kg
Alimentazione elettrica	230 V ~ 50/60 Hz, 7,4 kW
Numero di zone di cottura	4 zone a induzione
Funzioni principali	PowerBoost, riconoscimento automatico delle pentole, spegnimento automatico, sicurezza bambini
Tipo di comando	Comandi tattili
Classe di protezione	Classe 1
Materiale della superficie	Vetroceramica
Ventilazione richiesta	Sì, distanza minima di 20 mm dietro il mobile
Distanza minima sopra un cassetto	65 mm tra piano di lavoro e cassetto
Distanza minima sopra un forno	30 mm tra piano di lavoro e fronte del forno, 5 mm tra forno e piano
Resistenza al calore del mobile	Almeno 90 °C
Carico ammissibile del piano di lavoro	Circa 60 kg
Manutenzione e pulizia	Pulizia con un panno morbido e prodotto per vetroceramica
Sicurezza	Blocco bambini, spegnimento automatico, rilevamento recipiente, magneti permanenti (distanza 10 cm per impianti)
Pezzi di ricambio e riparabilità	Riparazione da parte di un professionista autorizzato, pezzi disponibili tramite servizio post-vendita Neff
Installazione	Da uno specialista autorizzato, rispettare gli schemi di collegamento

Domande frequenti - T36FBE1L0G NEFF

Quale tipo di collegamento elettrico richiede il piano cottura Neff T36FBE1L0G ?

Il piano cottura richiede un collegamento da parte di uno specialista autorizzato. È di classe di protezione 1 e deve essere collegato a un'installazione fissa con sezionatore. Lo schema di collegamento è fornito nel manuale (fili BN marrone, BU blu, GN/YE giallo/verde).

Quale distanza minima devo rispettare tra il piano cottura e una cappa ?

La distanza minima è quella indicata nelle istruzioni di montaggio della cappa. Deve essere almeno uguale a questa distanza per garantire una buona ventilazione.

Posso installare il piano cottura sopra un forno di un'altra marca ?

Sì, ma è necessario utilizzare un piano vapore in legno (vedere fig. 10 del manuale). Rispettare inoltre le distanze di ventilazione: 30 mm tra il piano di lavoro e la fronte del forno, e 5 mm tra il forno e il piano cottura.

Come pulire la superficie in vetroceramica ?

Utilizzare un panno morbido e un detergente speciale per vetroceramica. Evitare spugne abrasive che potrebbero graffiare la superficie.

Cosa fare se il display dell'apparecchio indica '4408' ?

Questo codice significa che l'apparecchio non è collegato correttamente. Scollegare l'alimentazione di rete e verificare il collegamento del cavo di alimentazione secondo lo schema di collegamento. Se il problema persiste, contattare uno specialista.

Il piano cottura è compatibile con tutti i tipi di pentole ?

No, solo le pentole con fondo magnetico (acciaio, ghisa, smaltato) sono compatibili con l'induzione. L'apparecchio rileva automaticamente i recipienti adatti.

Qual è la funzione PowerBoost ?

La funzione PowerBoost aumenta temporaneamente la potenza di una zona di cottura per far bollire l'acqua più velocemente. Viene attivata tramite i comandi tattili.

Come attivare la sicurezza bambini ?

La sicurezza bambini si blocca generalmente tenendo premuto il tasto di blocco per alcuni secondi. Consultare il manuale completo per la procedura esatta.

Quali sono i rischi legati ai magneti permanenti nell'apparecchio ?

I magneti permanenti possono influenzare gli impianti elettronici come pacemaker o pompe per insulina. Le persone portatrici di impianti devono rispettare una distanza minima di 10 cm dall'apparecchio.

Posso installare il piano cottura in un'isola della cucina ?

Sì, ma è necessario assicurare una ventilazione adeguata. Il manuale raccomanda di non chiudere il basamento inferiore in modo ermetico e di creare un'apertura per l'aria fresca se necessario.

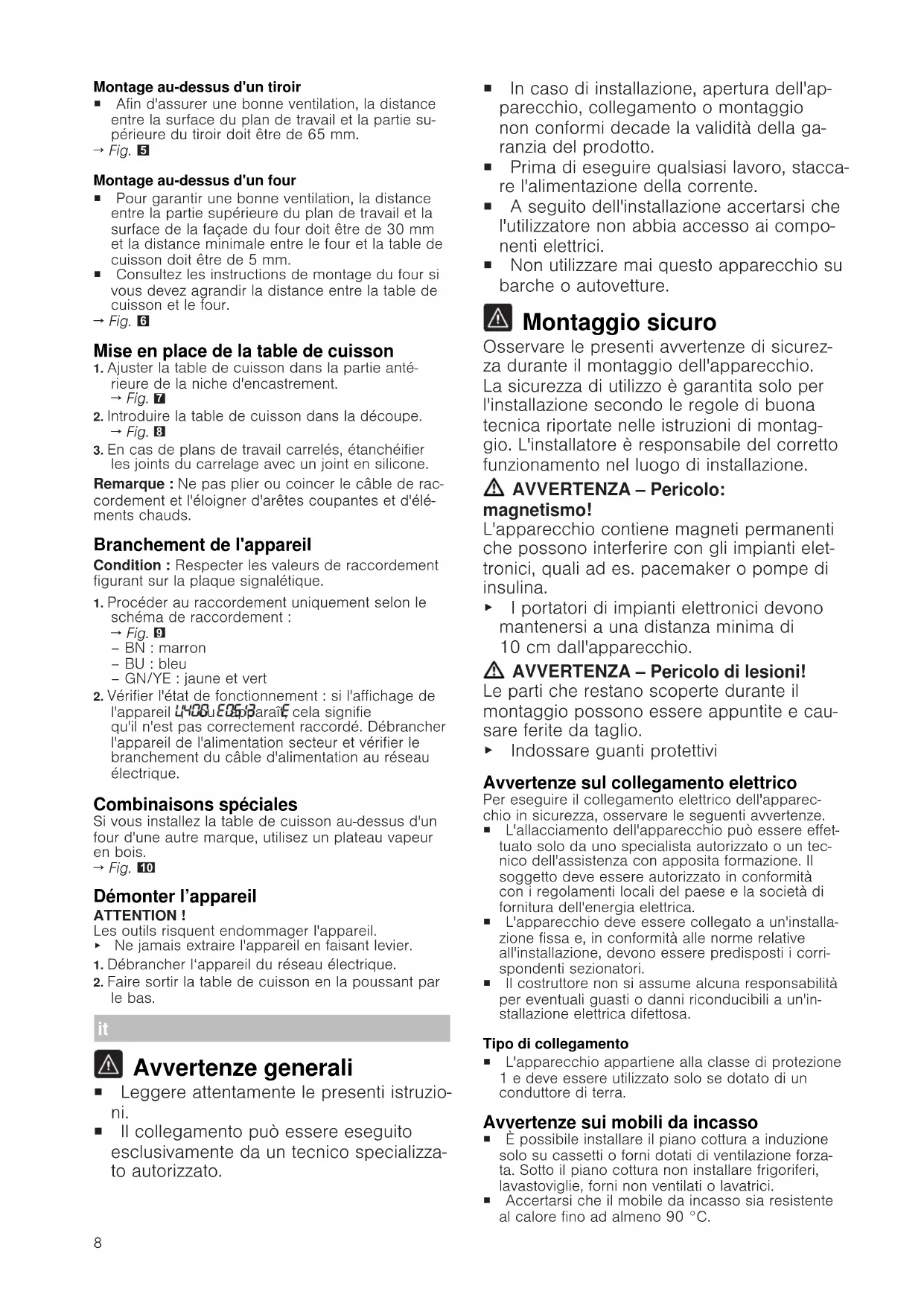

MANUALE UTENTE T36FBE1L0G NEFF

■ Leggere attentamente le presenti istruzioni.

Il collegamento può essere eseguito esclusivamente da un tecnico specializzato autorizzato.

• In caso di installazione, apertura dell'apparecchio, collegamento o montaggio non conformi decade la validità della garanzia del prodotto.
  ■ Prima di eseguire qualsiasi lavoro, staccare l'alimentazione della corrente.
• A seguito dell'installazione accertarsi che l'utilizzatore non abbia accesso ai componenti elettrici.
  ■ Non utilizzare mai questo apparecchio su barche o autovetture.

Montaggio sicuro

Osservare le presenti avvertenze di sicurezza durante il montaggio dell'apparecchio. La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installazione.

AVVERTENZA – Pericolo:

magnetismo!

L'apparecchio contiene magneti permanenti che possono interferire con gli impianti elettronici, quali ad es. pacemaker o pompe di insulina.

I portatori di impianti elettronici devono mantenersi a una distanza minima di 10 cm dall'apparecchio.

AVVERTENZA – Pericolo di lesioni!

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

▶ Indossare guanti protettivi

Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparec- chio in sicurezza, osservare le seguenti avvertenze.

L'allacciamento dell'apparecchio può essere effettuato solo da uno specialista autorizzato o un tecnico dell'assistenza con apposita formazione. Il soggetto deve essere autorizzato in conformità con i regolamenti locali del paese e la società di fornitura dell'energia elettrica.
- L'apparecchio deve essere collegato a un'installazione fissa e, in conformità alle norme relative all'installazione, devono essere predisposti i corrispondenti sezionatori.
Il costruttore non si assume alcuna responsabilità per eventuali guasti o danni riconducibili a un'installazione elettrica difettosa.

Tipo di collegamento

■ L'apparecchio appartiene alla classe di protezione 1 e deve essere utilizzato solo se dotato di un conduttore di terra.

Avvertenze sui mobili da incasso

• È possibile installare il piano cottura a induzione solo su cassetti o forni dotati di ventilazione forzata. Sotto il piano cottura non installare frigoriferi, lavastoviglie, forni non ventilati o lavatrici.
• Accertarsi che il mobile da incasso sia resistente al calore fino ad almeno 90 °C.

Piano di lavoro

Seguire le raccomandazioni del produttore del piano di lavoro.

■ Stabile, in piano e orizzontale.
Il piano di lavoro all'interno del quale si incassa l'apparecchio deve essere in grado di sostenere carichi di ca. 60 kg.
In caso di piani di lavoro sottili, utilizzare un materiale di rinforzo resistente al calore e all'umidità.
- Controllare la planarità del piano di cottura solo dopo che è stato incassato.

Cappa aspirante

- La distanza tra la cappa di aspirazione e il piano cottura deve corrispondere almeno alla distanza indicata per la cappa di aspirazione nelle istruzioni per il montaggio.

Preparazione del mobile da incasso

1. Contrassegnare l'apertura del mobile secondo il disegno di montaggio.

2. Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90°.
   → Fig. 1

3. Rimuovere i trucioli dopo i lavori di taglio.

4. Sigillare le superfici di taglio in modo refrattario.

Aerazione

Per garantire la corretta funzione dell'apparecchio, il piano cottura deve essere adeguatamente aerato. Il sistema di aerazione nella parte inferiore dell'apparecchio necessita di un sufficiente apporto di aria pulita. Pertanto, in caso di necessità, adattare i mobili a questo scopo.

1. Mantenere una distanza minima tra la parte posteriore del mobile e la parete della cucina.
   → Fig. 2

2. Tenere libera un'apertura in alto sul retro del mobile.

→ Fig. 3

1. Se non è presente la distanza minima di 20 mm sul retro del mobile, predisporre un'apertura nella parte inferiore.

→ Fig. 4

1. Non chiudere ermeticamente lo zoccolo inferiore.

Nota: Se si monta l'apparecchio in una cucina a iso- la o in un'altra collocazione non descritta in questo manuale, provvedere a un'aerazione adeguata del piano cottura.

Installazione sopra il cassetto

■ Per garantire un sistema di aerazione ottimale, la distanza tra la superficie del piano di lavoro e la parte superiore del cassetto deve essere di 65 mm.

→ Fig. 5

Montaggio sopra il forno

- Per garantire un sistema di aerazione ottimale, la distanza tra la parte superiore del piano di lavoro e la superficie della parte anteriore del forno deve essere di 30 mm, e la distanza minima tra il forno e il piano cottura deve essere di 5 mm.

- Nelle istruzioni per il montaggio del forno controllare se la distanza tra piano cottura e forno deve essere aumentata.

→ Fig. 6

Inserimento del piano cottura

1. Adattare il piano cottura nella parte anteriore della nicchia d'incasso.

→ Fig. 7

1. Inserire il piano cottura nell'apertura.

→ Fig. 8

1. In caso di piani di lavoro piastrellati, chiudere a tenuta le fughe tra le piastrelle mediante gomma siliconica.

Nota: Non piegare o schiacciare il cavo di collegamento e tenerlo lontano da bordi taglienti e parti calde.

Allacciamento dell'apparecchio

Requisito: Osservare i dati di collegamento riportati sulla targhetta.

1. Effettuare l'allacciamento esclusivamente in conformità al relativo schema:

→ Fig. 9

- BN: marrone

- BU: blu

- GN/YE: giallo e verde

1. Verificare lo stato operativo: se sul display dell'apparecchio compare 4400, 60513, 60513, 60513 non è collegato correttamente. Staccare l'apparecchio dall'alimentazione elettrica e verificare l'allacciamento del cavo elettrico alla rete.

Combinazioni speciali

Se il piano cottura viene montato su un forno di un'altra marca, utilizzare un ripiano intermedio in legno.

→ Fig. 10

Smontaggio dell'apparecchio ATTENZIONE!

Gli utensili possono danneggiare l'apparecchio.

- Non sollevare mai l'apparecchio tirandolo dall'alto.

1. Staccare l'apparecchio dalla rete elettrica.

2. Estrarre il piano cottura spingendolo dal basso.

3. Staccare l'apparecchio dalla rete elettrica.

4. Estrarre il piano cottura spingendolo dal basso.
