MANUALE UTENTE SUB 705-AS MK3 RCF

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente CAUTELA Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati ATTENZIONE Avvertimento importante riguardante l’uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte NOTE IMPORTANTI Informazioni utili e rilevanti sull’argomento

SUPPORTI, TROLLEY E CARRRELLI

Informazioni riguardanti l’utilizzo di supporti, trolley e carrelli Suggerisce di muovere con estrema cautela e di non inclinare il carico SMALTIMENTO Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore NOTE IMPORTANTI Questo manuale contiene informazioni importanti sull’uso corretto e sicuro del dispositivo Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza RCF SpA non si assume alcuna responsabilità per l’installazione e / o l’uso errati di questo prodotto

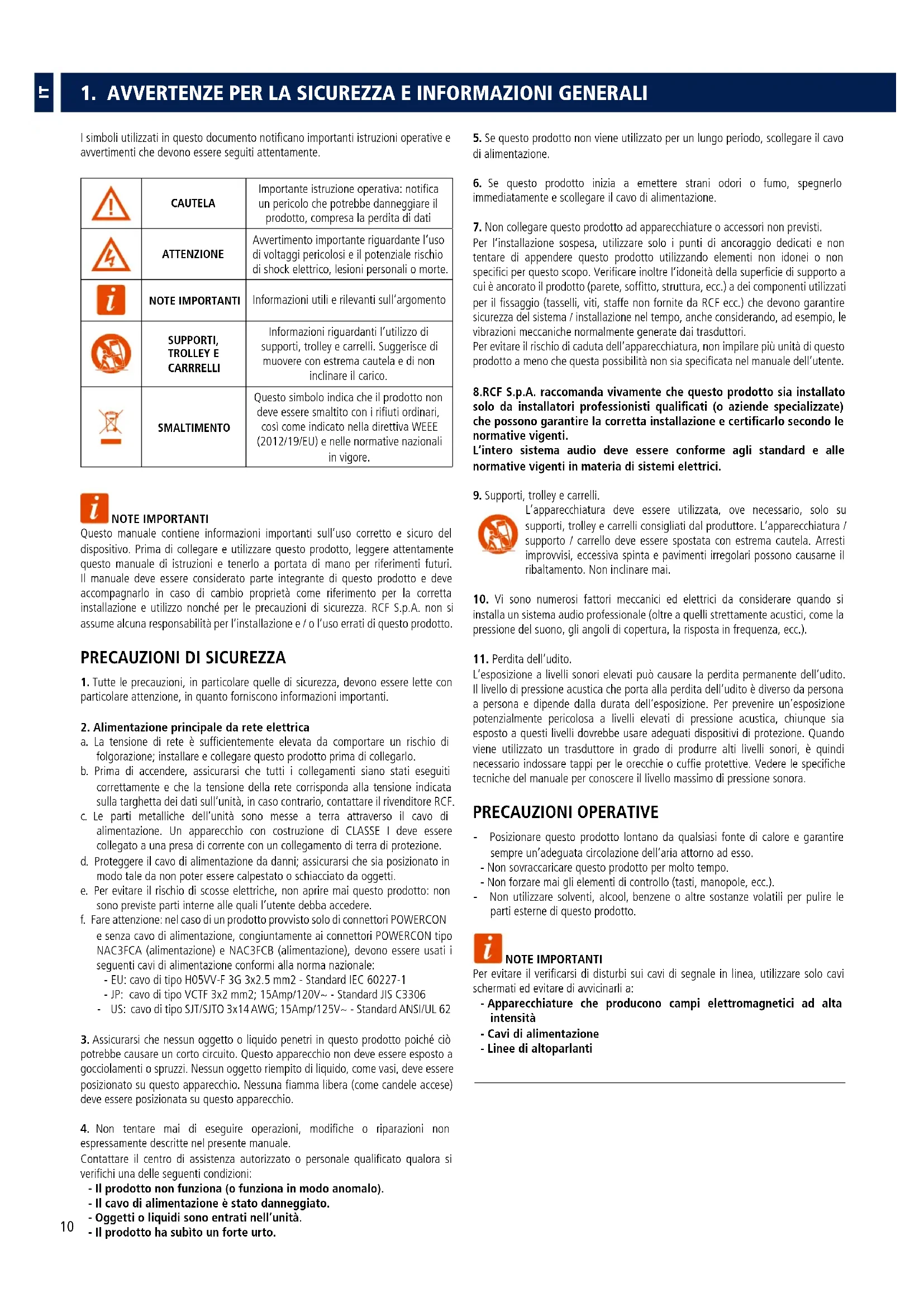

PRECAUZIONI DI SICUREZZA

1 Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni importanti 2 Alimentazione principale da rete elettrica a La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo b Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull’unità, in caso contrario, contattare il rivenditore RCF c Le parti metalliche dell’unità sono messe a terra attraverso il cavo di alimentazione Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione d Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti e Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l’utente debba accedere f Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i seguenti cavi di alimentazione conformi alla norma nazionale: - EU: cavo di tipo H05VV-F 3G 3x25 mm2 - Standard IEC 60227-1 - JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306 - US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62 3 Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio 4 Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni: - Il prodotto non funziona (o funziona in modo anomalo) - Il cavo di alimentazione è stato danneggiato - Oggetti o liquidi sono entrati nell’unità - Il prodotto ha subìto un forte urto 5 Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione 6 Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione 7 Non collegare questo prodotto ad apparecchiature o accessori non previsti Per l’installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo Verificare inoltre l’idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori Per evitare il rischio di caduta dell’apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell’utente 8RCF SpA raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti L’intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici 9 Supporti, trolley e carrelli L’apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore L’apparecchiatura / supporto / carrello deve essere spostata con estrema cautela Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento Non inclinare mai 10 Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc) 11 Perdita dell’udito L’esposizione a livelli sonori elevati può causare la perdita permanente dell’udito Il livello di pressione acustica che porta alla perdita dell’udito è diverso da persona a persona e dipende dalla durata dell’esposizione Per prevenire un’esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora PRECAUZIONI OPERATIVE - Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un’adeguata circolazione dell’aria attorno ad esso - Non sovraccaricare questo prodotto per molto tempo - Non forzare mai gli elementi di controllo (tasti, manopole, ecc) - Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto NOTE IMPORTANTI Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a: - Apparecchiature che producono campi elettromagnetici ad alta intensità - Cavi di alimentazione - Linee di altoparlanti11

ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o scosse elettriche, non esporre mai questo prodotto a pioggia o umidità ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare all’alimentazione di rete mentre la griglia è rimossa WARNING! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto se non si è qualificati Per l’assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE) Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull’ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all’utilizzo efficace delle risorse naturali Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l’ufficio comunale locale, l’autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli: - Se il prodotto deve essere installato all’aperto, assicurarsi che sia coperto e protetto da pioggia e umidità - Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza - Utilizzare sempre un panno asciutto per pulire le superfici esterne dell’altoparlante e farlo sempre quando l’alimentazione è spenta CAUTELA! Per evitare di danneggiare le finiture esterne non utilizzare solventi per la pulizia o abrasivi ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati, eseguire la pulizia solo quando l’alimentazione è spenta RCF SpA si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni Fare sempre riferimento all’ultima versione del manuale su wwwrcfit12

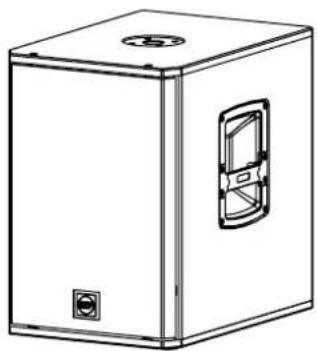

Evoluzione tecnologica, rivoluzione nel suono Il team RCF ha sempre i desideri dei propri clienti come primo obiettivo di ogni progetto, creando nuove linee di casse acustiche con caratteristiche rinnovate, sempre migliori definizione e chiarezza del suono, pesi sempre più contenuti Ogni dettaglio della SUB Series è stato attentamente studiato per offrire a musicisti e professionisti strumenti perfetti per amplificare le proprie performances, serata dopo serata Materiali di alta qualità, lavorazioni di precisione, cura nell’assemblaggio e controlli di qualità estesi completano l’incredibile lavoro del team R&D di RCF Risultati di eccellenza sono ottenuti grazie all’esperienza, il know how distribuito e standard produttivi estremamente elevati Tutti I trasduttori della SUB Series sono dotati di magneti ad alta energia per una perfetta performance e per offrire il massimo dell’affidabilità I Subwoofer Sub Series sono equipaggiati con un amplificatore Class-D di nuova generazione da 1400 Watt Questi speakers sono dotati della tecnologia Bass Motion Control che è in grado di gestire le frequenze più basse udibili senza influire sulla stabilità del trasduttore, fornendo così una linearità estesa e una migliore integrità sonora Il risultato sono una pressione acustica elevatissima, distorsioni bassissime ed un suono incredibilmente naturale Ogni amplificatore presenta ingressi bilanciati stereo XLR, link di uscita XLR, controllo di volume un tasto di selezione dell’uscita crossover ed un tasto di selezione della frequenza di crossover out (80 Hz / 110 Hz)L’amplificatore è dotato di una robusta struttura di alluminio che non solo lo rende robusto durante il trasporto e gli urti ma assiste la dissipazione termica Il nuovo design della Sub Series risulta aggressivo pur mantenendo caratteristiche ergonomiche familiari ed è il risultato di estese ricerche sia acustiche che funzionali I mobili sono costruiti in multistrato e sono progettati in modo da smorzare le vibrazioni della struttura anche ai massimi volumi I condotti reflex sono stati riprogettati per offrire una maggior efficienza Il cabinet è dotato di 2 maniglie, dal design ergonomico, tutte con inserto in gomma Su tutti i modelli è presente un inserto a tazza in acciaio per l’installazione del diffusore satellite

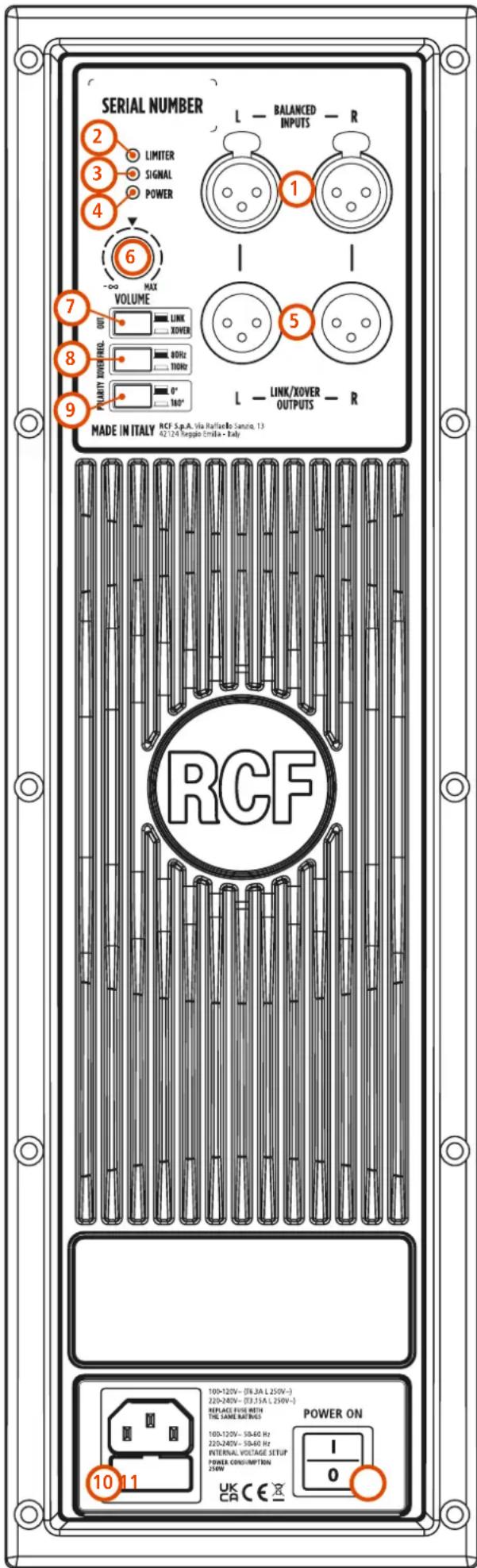

LED DI ATTIVAZIONE DEL LIMITER L’amplificatore è dotato di un circuito di limiter in modo da prevenire il clipping dell’amplificatore o di sovraccaricare gli altoparlanti Quando il circuito di soft clipping è attivo il LED lampeggia con colore ARANCIONE È accettabile che il LED lampeggi occasionalmente Se il LED lampeggia frequentemente o si accende di continuo ridurre il segnale in ingresso

LED DI PRESENZA DEL SEGNALE Il LED di segnale si accende con colore VERDE se è presente segnale audio all’ingresso XLR

LED DI ACCENSIONE Il LED verde è acceso quando il diffusore è alimentato e il commutatore di accensione è nella posizione ON

USCITA SEGNALE XLR MASCHIO Il connettore XLR di loop del segnale permette la connessione a catena di più diffusori

CONTROLLO DI LIVELLO Varia il volume del diffusore

PULSANTE LINK/XOVER OUT Il collegamento del segnale LINK di uscita è diretto (flat) nel caso in cui il pulsante sia rilasciato o passa-alto (crossoverato) nel caso in cui il pulsante sia premuto

PULSANTE XOVER Questo pulsante permette la selezione della frequenza di crossover con il satellite impostandola ad 80 Hz oppure a 110 Hz

PULSANTE PHASE Questo pulsante inverte la fase del segnale in uscita

VASCHETTA IEC DEI CONNETTORI DI ALIMENTAZIONE Presa ingresso per il cavo di rete

INTERRUTTORE GENERALE L’interruttore generale permette l’accensione e lo spegnimento dell’apparecchio una volta che questo sia collegato alla rete di alimentazione

ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono essere effettuati solo da personale qualificato ed esperto in possesso del know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i collegamenti siano effettuati correttamente) al fine di prevenire qualsiasi pericolo elettrico Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti quando l’amplificatore è acceso Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi che non vi siano cortocircuiti accidentali L’intero sistema di diffusione sonora deve essere progettato e installato in conformità con le leggi e le normative locali vigenti in materia di impianti elettrici14

I connettori di ingresso XLR devono essere cablati secondo lo standard AES (Audio Engineering Society):

PRIMA DI CONNETTERE IL DIFFUSORE

Sul pannello posteriore si trovano tutti i controlli e gli ingressi di segnale e di alimentazione Per sicurezza verificare sempre l’etichetta di tensione applicata al pannello posteriore (115 Volt o 230 Volt) L’etichetta indica la giusta tensione Se è indicato un voltaggio errato o se non è possibile localizzare l’etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore Questo rapido controllo eviterà qualsiasi danno

PRIMA DI ACCENDERE IL DIFFUSORE

A questo punto è possibile inserire il connettore di alimentazione e il connettore di segnale Prima di accendere il diffusore assicurarsi che il controllo del volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (generalmente un mixer); è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato Queste due precauzioni eviteranno di causare danni al diffusore stesso dovute a fastidiosi “bump” causati dall’accensione delle apparecchiature audio a monte dei diffusori È buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo Ora è possibile accendere il diffusore e alzare il controllo di livello a seconda delle necessità PROTEZIONI Questi diffusori RCF sono dotati di un sistema completo di circuiti di protezione Il circuito agisce molto delicatamente sul segnale audio, controllando il livello e mantenendo la distorsione a un livello accettabile SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF) 220-240 Volt, 50 Hz SETUP: FUSE VALUE T3,15 A - 250V 110-120 Volt, 60 Hz SETUP: FUSE VALUE T6,30 A - 250V

CONNETTORE MASCHIO XLR

Connessione bilanciata

Assicurarsi che il diffusore sia acceso e collegato a un’alimentazione attiva IL DIFFUSORE È COLLEGATO A UN’ALIMENTAZIONE ATTIVA MA NON SI ACCENDE Verificare che il cavo di alimentazione sia integro e collegato correttamente IL DIFFUSORE È ACCESO MA NON EMETTE ALCUN SUONO Verificare che la sorgente stia inviando il segnale correttamente e che i cavi di segnale non siano danneggiati IL SUONO È DISTORTO E IL LED SOVRACCARICO LAMPEGGIA FREQUENTEMENTE Abbassare il livello di uscita del mixer IL SUONO È MOLTO BASSO E CON PRESENZA DI FRUSCIO Il guadagno della sorgente o il livello di uscita del mixer potrebbero essere troppo bassi SI SENTE UN FRUSCIO ANCHE CON VOLUME E GUADAGNO CORRETTI La sorgente potrebbe inviare un segnale di bassa qualità o rumoroso

IL DIFFUSORE EMETTE UN RONZIO CONTINUO

Controllare la messa a terra sia del diffusore che di tutte le apparecchiature collegate all’ingresso del mixer Controllare cavi e connettori ATTENZIONE! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto a meno che non si sia qualificati Per l’assistenza, rivolgersi a personale di assistenza qualificato16
