MANUALE UTENTE EI631CFB1E SIEMENS

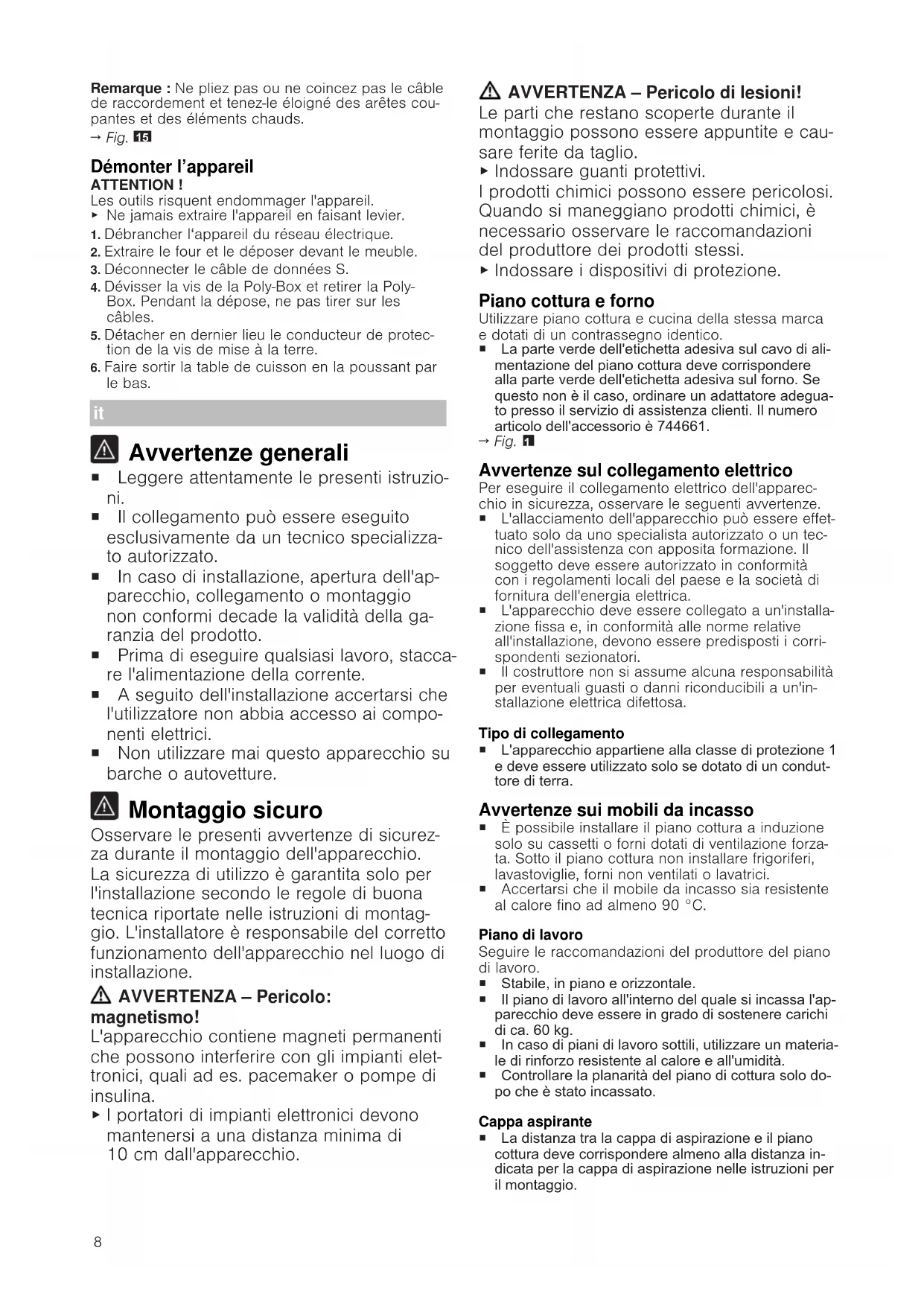

Avvertenze generali ¡ Leggere attentamente le presenti istruzio- ni. ¡ Il collegamento può essere eseguito esclusivamente da un tecnico specializza- to autorizzato. ¡ In caso di installazione, apertura dell'ap- parecchio, collegamento o montaggio non conformi decade la validità della ga- ranzia del prodotto. ¡ Prima di eseguire qualsiasi lavoro, stacca- re l'alimentazione della corrente. ¡ A seguito dell'installazione accertarsi che l'utilizzatore non abbia accesso ai compo- nenti elettrici. ¡ Non utilizzare mai questo apparecchio su barche o autovetture. Montaggio sicuro Osservare le presenti avvertenze di sicurez- za durante il montaggio dell'apparecchio. La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnica riportate nelle istruzioni di montag- gio. L'installatore è responsabile del corretto funzionamento dell'apparecchio nel luogo di installazione. AVVERTENZA‒Pericolo: magnetismo! L'apparecchio contiene magneti permanenti che possono interferire con gli impianti elet- tronici, quali ades. pacemaker o pompe di insulina.

I portatori di impianti elettronici devono mantenersi a una distanza minima di 10cm dall'apparecchio. AVVERTENZA‒Pericolo di lesioni! Le parti che restano scoperte durante il montaggio possono essere appuntite e cau- sare ferite da taglio.

Indossare guanti protettivi. I prodotti chimici possono essere pericolosi. Quando si maneggiano prodotti chimici, è necessario osservare le raccomandazioni del produttore dei prodotti stessi.

Indossare i dispositivi di protezione. Piano cottura e forno Utilizzare piano cottura e cucina della stessa marca e dotati di un contrassegno identico. ¡ La parte verde dell'etichetta adesiva sul cavo di ali- mentazione del piano cottura deve corrispondere alla parte verde dell'etichetta adesiva sul forno. Se questo non è il caso, ordinare un adattatore adegua- to presso il servizio di assistenza clienti. Il numero articolo dell'accessorio è 744661.

Avvertenze sul collegamento elettrico Per eseguire il collegamento elettrico dell'apparec- chio in sicurezza, osservare le seguenti avvertenze. ¡ L'allacciamento dell'apparecchio può essere effet- tuato solo da uno specialista autorizzato o un tec- nico dell'assistenza con apposita formazione. Il soggetto deve essere autorizzato in conformità con i regolamenti locali del paese e la società di fornitura dell'energia elettrica. ¡ L'apparecchio deve essere collegato a un'installa- zione fissa e, in conformità alle norme relative all'installazione, devono essere predisposti i corri- spondenti sezionatori. ¡ Il costruttore non si assume alcuna responsabilità per eventuali guasti o danni riconducibili a un'in- stallazione elettrica difettosa. Tipo di collegamento ¡ L'apparecchio appartiene alla classe di protezione 1 e deve essere utilizzato solo se dotato di un condut- tore di terra. Avvertenze sui mobili da incasso ¡ È possibile installare il piano cottura a induzione solo su cassetti o forni dotati di ventilazione forza- ta. Sotto il piano cottura non installare frigoriferi, lavastoviglie, forni non ventilati o lavatrici. ¡ Accertarsi che il mobile da incasso sia resistente al calore fino ad almeno 90 °C. Piano di lavoro Seguire le raccomandazioni del produttore del piano di lavoro. ¡ Stabile, in piano e orizzontale. ¡ Il piano di lavoro all'interno del quale si incassa l'ap- parecchio deve essere in grado di sostenere carichi di ca. 60kg. ¡ In caso di piani di lavoro sottili, utilizzare un materia- le di rinforzo resistente al calore e all'umidità. ¡ Controllare la planarità del piano di cottura solo do- po che è stato incassato. Cappa aspirante ¡ La distanza tra la cappa di aspirazione e il piano cottura deve corrispondere almeno alla distanza in- dicata per la cappa di aspirazione nelle istruzioni per il montaggio.9 Preparazione del mobile da incasso

1. Contrassegnare l'apertura del mobile secondo il

disegno di montaggio. ‒ Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90°.

2. Rimuovere i trucioli dopo i lavori di taglio.

3. Sigillare le superfici di taglio in modo refrattario.

Aerazione Per garantire la corretta funzione dell'apparecchio, il piano cottura deve essere adeguatamente aerato. Il sistema di aerazione nella parte inferiore dell'appa- recchio necessita di un sufficiente apporto di aria pu- lita. Pertanto, in caso di necessità, adattare i mobili a questo scopo.

1. Mantenere una distanza minima tra la parte poste-

riore del mobile e la parete della cucina.

2. Tenere libera un'apertura in alto sul retro del mobi-

3. Se non è presente la distanza minima di 20mm

sul retro del mobile, predisporre un'apertura nella parte inferiore.

4. Non chiudere ermeticamente lo zoccolo inferiore.

Nota:Se si monta l'apparecchio in una cucina a iso- la o in un'altra collocazione non descritta in questo manuale, provvedere a un'aerazione adeguata del piano cottura. Montaggio sopra il forno ¡ Per garantire un sistema di aerazione ottimale, la distanza tra la parte superiore del piano di lavoro e la superficie della parte anteriore del forno deve es- sere di 30 mm, e la distanza minima tra il forno e il piano cottura deve essere di 5 mm. ¡ Nelle istruzioni per il montaggio del forno controllare se la distanza tra piano cottura e forno deve essere aumentata.

Attivazione dell’apparecchio Requisito:Collegare il forno al piano cottura solo in assenza di tensione.

1. Collocare il piano cottura davanti al mobile.

2. Aprire il coperchio P nella parte inferiore dell'ap-

parecchio con l'ausilio di un utensile e collegare il cavo dati S in corrispondenza della presa di colle- gamento del piano cottura.

3. Avvitare il conduttore di terra PE1, verde/giallo,

del piano cottura al punto di messa a terra del forno. ‒ Dapprima collegare il conduttore di terra PE1 e in ultimo staccarlo.

4. Inserire la spina in plastica Poly-Box sul forno.

5. Serrare le viti della spina Poly-Box.

6. Inserire il cavo dati S in corrispondenza della pre-

sa di collegamento del forno.

7. Verificare lo stato operativo: se sul display dell'ap-

parecchio compare , , o , l'ap- parecchio non è collegato correttamente. Staccare l'apparecchio dall'alimentazione elettrica e verifica- re l'allacciamento del cavo di alimentazione alla rete. Inserimento del piano cottura

1. Adattare il piano cottura nella parte anteriore della

2. Inserire il piano cottura nell'apertura.

3. In caso di piani di lavoro piastrellati, chiudere a te-

nuta le fughe tra le piastrelle mediante gomma sili- conica. Nota:Non piegare o schiacciare il cavo di collega- mento e tenerlo lontano da bordi taglienti e parti cal- de.

Smontaggio dell'apparecchio ATTENZIONE! Gli utensili possono danneggiare l’apparecchio.

Non sollevare mai l'apparecchio tirandolo dall'alto.

1. Staccare l'apparecchio dalla rete elettrica.

2. Estrarre il forno e posizionarlo davanti al mobile.

3. Scollegare il cavo dati S.

4. Allentare la vite del Poly-Box ed estrarre il Poly-

Box. Non smontarlo tirando i cavi.

5. Infine scollegare il conduttore di terra dal morsetto

6. Estrarre il piano cottura spingendolo dal basso.
