CRD8400C - Lettore dvd LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore CD-ROM (interno)
Marca	LG
Modello	CRD8400C
Interfaccia	E-IDE (ATAPI)
Tempo medio di accesso	75 ms
Velocità di trasferimento massima	6 000 KB/s (40x)
Memoria tampone	128 KB
Formati di disco supportati	CD-DA, CD-ROM, CD-ROM XA, Photo-CD, CD-Extra, CD-RW
Risposta in frequenza audio	20 Hz – 20 kHz (±3 dB)
Rapporto segnale/rumore	85 dB
Distorsione armonica totale	0,05 % (a 1 kHz)
Separazione dei canali	80 dB (a 1 kHz)
Livello di uscita linea	0,6 V eff (47 kΩ)
Alimentazione (12 V)	0,9 A massimo
Alimentazione (5 V)	1,5 A massimo
Temperatura di funzionamento	5 °C a 45 °C
Accessori forniti	Manuale d'uso, floppy di installazione, cavo audio, scheda controller IDE (opzionale), scheda di interfaccia (opzionale)
Sicurezza	Raggio laser invisibile – non smontare; evitare l'esposizione a pioggia o umidità
Manutenzione e pulizia	Non esporre a umidità, temperature elevate, vibrazioni o luce solare diretta. Pulire con un panno morbido.

Domande frequenti - CRD8400C LG

Come installare il lettore CRD8400C nel mio computer?

Spegnere e scollegare il computer. Impostare il ponticello master/slave sul retro del lettore (slave di default). Montare il lettore in uno slot libero, collegare il cavo IDE (pin 1 lato rosso) e il cavo di alimentazione. Collegare il cavo audio alla scheda audio. Quindi, installare i driver dal floppy fornito eseguendo INSTALL.

Come impostare il ponticello master/slave?

Il ponticello si trova sul retro del lettore. Ci sono tre posizioni: CS (CSEL), MA (master) e SL (slave). Se si collega il lettore sullo stesso cavo del disco rigido principale, mettere il ponticello su SL (slave). Se si utilizza un secondo canale IDE, è possibile configurarlo come master (MA) o slave (SL) a seconda delle esigenze.

Il vassoio non si apre, cosa fare?

Se il lettore è acceso, premere il tasto Open/Close/Stop. Se non funziona, utilizzare il foro di espulsione di emergenza sul pannello frontale: inserire un bastoncino sottile (graffetta raddrizzata) nel foro per espellere manualmente il vassoio.

Perché il mio computer non rileva il lettore?

Verificare che il ponticello sia impostato correttamente (slave se condivisione con disco rigido). Assicurarsi che il cavo IDE sia ben collegato (pin 1 allineato) e che il cavo di alimentazione sia connesso. Riavviare il computer. Se il problema persiste, verificare nel BIOS che il canale IDE sia abilitato.

Come installare i driver in MS-DOS?

Inserire il floppy di installazione, digitare A: o B: quindi INSTALL. Il programma modificherà i file CONFIG.SYS e AUTOEXEC.BAT per caricare il driver GSCDROM.SYS e MSCDEX.EXE. Riavviare dopo l'installazione.

Posso usare CD da 8 cm in questo lettore?

Sì, il lettore accetta dischi da 8 cm, ma solo in posizione orizzontale. In posizione verticale, le clip di supporto non possono trattenerli.

Qual è la velocità di trasferimento massima?

La velocità di trasferimento massima è 6 000 KB/s in lettura 40x. In media, il tempo di accesso è di 75 ms.

Come bloccare/sbloccare il tasto di espulsione?

Utilizzare gli utility forniti: LOCK.EXE blocca il tasto di espulsione per evitare aperture accidentali. UNLOCK.EXE ripristina il funzionamento normale. Eseguire questi programmi dal prompt dei comandi.

Il lettore funziona con Windows 95/98?

Sì, il lettore è compatibile PC multimedia. In Windows, il driver MSCDEX non è più necessario; il sistema riconosce il lettore tramite il driver IDE standard. Assicurarsi che il ponticello sia configurato correttamente.

Come pulire il lettore?

Utilizzare un panno morbido e asciutto per pulire l'esterno. Per la lente, utilizzare un disco di pulizia speciale per lettori CD-ROM. Evitare liquidi o aerosol. Non smontare mai l'involucro.

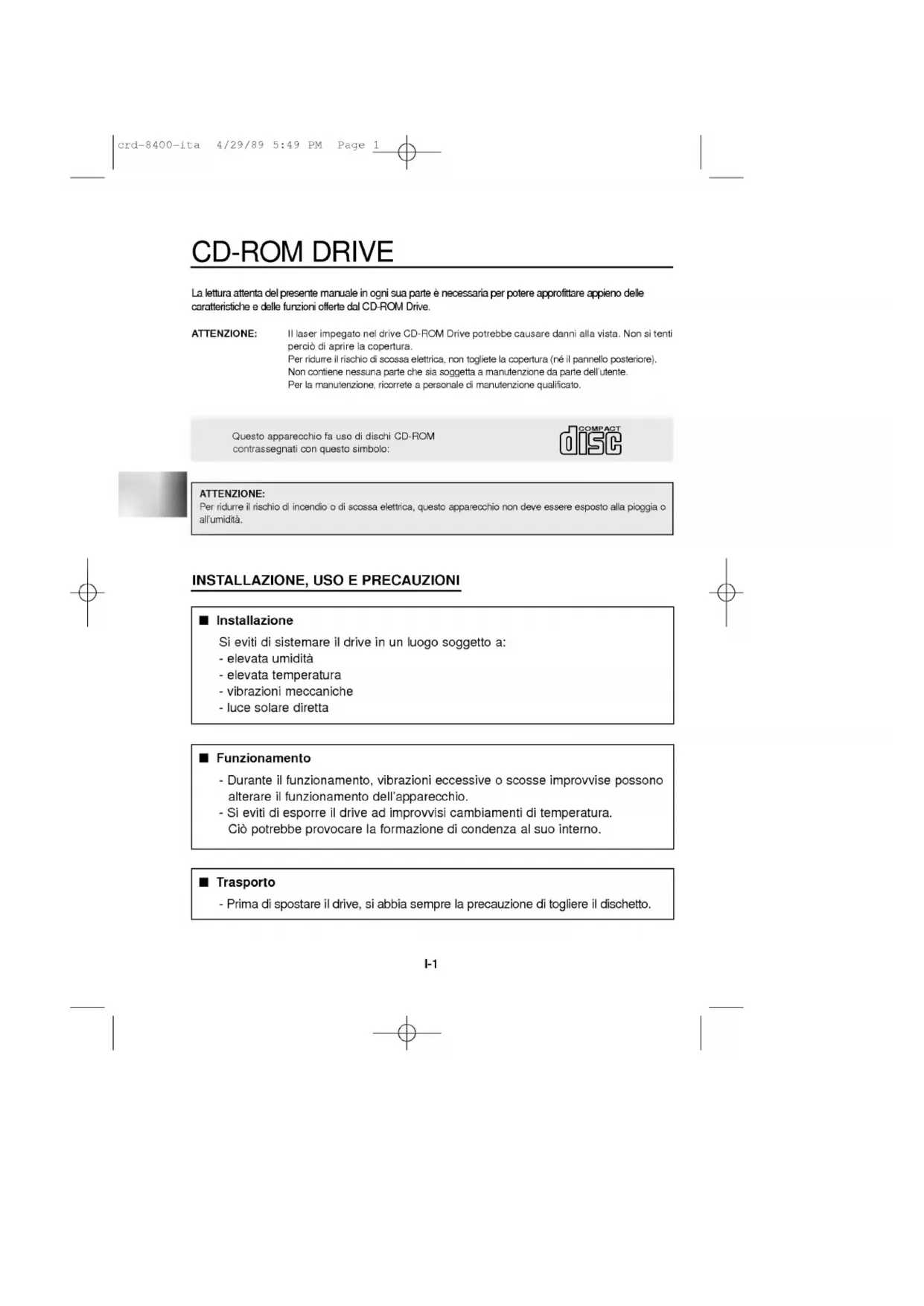

MANUALE UTENTE CRD8400C LG

La lettura attenta del presente manuale in ogni sua parte è necessaria per potere approfittare appieno delle caratteristiche e delle funzioni offerte dal CD-ROM Drive.

ATTENZIONE:

Il laser impegato nel drive CD-ROM Drive potrebbe causare danni alla vista. Non si tenti perciò di aprire la copertura.

Per ridurre il rischio di scossa elettrica, non togliete la copertura (né il pannello posteriore).

Non contiene nessuna parte che sia soggetta a manutenzione da parte dell'utente.

Per la manutenzione, ricorrete a personale di manutenzione qualificato.

Questo apparecchio fa uso di dischi CD-ROM contrassegnati con questo simbolo:

ATTENZIONE:

Per ridurre il rischio di incendio o di scossa elettrica, questo apparecchio non deve essere esposto alla pioggia o all'umidità.

INSTALLAZIONE, USO E PRECAUZIONI

■ Installazione

Si eviti di sistemare il drive in un luogo soggetto a:

• elevata umidità
• elevata temperatura
• vibrazioni meccaniche
• luce solare diretta

■ Funzionamento

• Durante il funzionamento, vibrazioni eccessive o scosse improvvise possono alterare il funzionamento dell'apparecchio.
• Si eviti di esporre il drive ad improvvisi cambiamenti di temperatura.

Ciò potrebbe provocare la formazione di condenza al suo interno.

■ Trasporto

- Prima di spostare il drive, si abbia sempre la precauzione di togliere il dischetto.

CARATTERISTICHE

Interfaccia E-IDE
■ Tempo di accesso medio 75ms
■ Compatibile con PC multimedia
■ Supporto multisessione CD Photo
■ Larghezza di banda CPU piccola (spec. MPC)
■ Sistema di trasferimento dati 40x-speed
■ Sistema intelligente di bufferizzazione dei dati
■ Supporto audio ad alta fedeltà
■ Caricamento da tray[vassoio] senza sistema caddy[carrello]
■ Progettazione specifica per il montaggio interno
■ Supporto per l'Espulsione di Emergenza
■ Semplice supporto di comando a pulsante per il CD audio

PC IBM o compatibile con i seguenti componenti di sistema:

■ 486SX compatibile IBM o quanto indicato sopra
■ un minimo di 640K di memoria
■ un drive per floppy disk (da 3,5 pollici)
■ versione MS-DOS 3.1 o superiore

* Accessori forniti:

Nome	Quantità
Manuale Utente	1
Dischetto per l'installazione	1
Cavo Audio	1
Scheda di Comando IDE	1 (Optional)
Cavo di Interfaccia	1 (Optional)

① Uscita cuffia jack da 3,5mm per il monitoraggio del segnale audio.
② Comando di Regolazione del Volume della Cuffia. Regolazione del livello sonoro della cuffia.
③ Cassetto del Dischetto Può ricevere nel suo tray un dischetto CD-ROM.
④ Segnale di Occupato Il segnale di Occupato si accende durante l'inizializzazione e durante le operazioni di lettura dei dati.
⑤ Foro per l'Espulsione di Emergenza Per l'espulsione manuale del cassetto, si inserisca un'asticciola in questo punto.
⑥ Pulsante Play/Skip [Riproduzione/Salta] Quando il CD Audio si trova nel Cassetto dei Dischetti, l'attivazione di questo comando permetterà di avviare la riproduzione del CD Audio dalla prima pista in poi. Se il CD Audio sta riproducendo, l'attivazione di questo comando farà avanzare la riproduzione alla pista successiva del CD Audio.
⑦ Pulsante Open/Close/Stop [Aperto/Chiuso/Stop] Questo pulsante dovrà essere premuto per ottenere l'apertura o la chiusura del tray del CD. Il pulsante funziona solamente quando il drive riceve corrente. Se il CD Audio sta riproducendo, lo si può fermare premendo questo pulsante.

① Connettore Uscita Audio Digitale

Si tratta di un connettore per uscita audio digitale o di un connettore di uscita Video CD.

Si può collegare tale connettore al sistema audio digitale o alla scheda Video CD.

② Connettore dell'Uscita Audio

Il Connettore dell'Uscita Audio è collegato con la scheda sonora.

③ Cavallotto Master/Slave/CSEL (Mastro/Schiavo/CSEL)

Questi tre cavallotti vengono usati per impostare il Drive CD-ROM come "Master", "Slave", oppure "CSEL".

Si veda la sezione : "INSTALLAZIONE DELL'HARDWARE"

④ Connettore d'Interfaccia.

Questo connettore a 40 pin si usa per trasferire e gestire i segnali fra il Drive CD-ROM e il proprio PC.

Si colleghi il cavo IDE a 40 pin del PC a tale connettore.

Se si fa uso della scheda IDE secondaria, si colleghi tale connettore alla scheda IDE secondaria usando un altro cavo IDE a 40 pin.

⑤ Connettore per l'allacciamento elettrico

Si colleghi a questo connettore un cavo elettrico proveniente dal computer.

La presente sezione contiene istruzioni sul modo di installare il drive CD-ROM nel computer.

ATTENZIONE:

Per evitare danneggiamenti al drive CD-ROM, al computer e ai dispositivi periferici, si stacchi la corrente prima dell'installazione del drive.

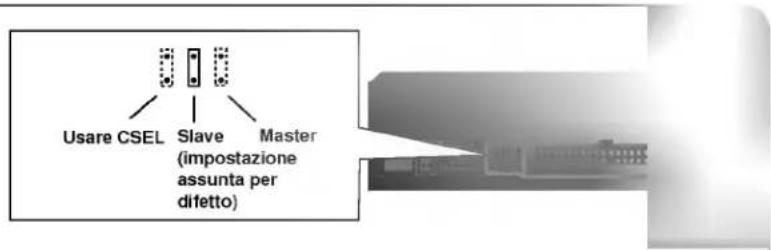

IMPOSTAZIONE DEL CAVALLOTTO MASTER/SLAVE

* Sul retro del Drive CD-ROM troverete tre cavallotti.

Questi cavallotti servono per impostare il Drive CD-ROM su "CSEL", "MASTER" oppure "SLAVE". Quando viene tolto un cavallotto cortocircuitante [shorting] nella posizione "CS" (CSEL), il dispositivo usa per la sua configurazione della posizione di cavallotto "MA" (Master) oppure "SL" (Slave).

Quando si inserisce il cavallotto "CS", l'apparecchio fa uso del segnale di interfaccia host CSEL per la sua configurazione. I cavallotti di configurazione dell'apparecchio dovranno essere accessibili dal retro del drive.

Figura 3. Cavallotto di Configurazione dell'Apparecchio

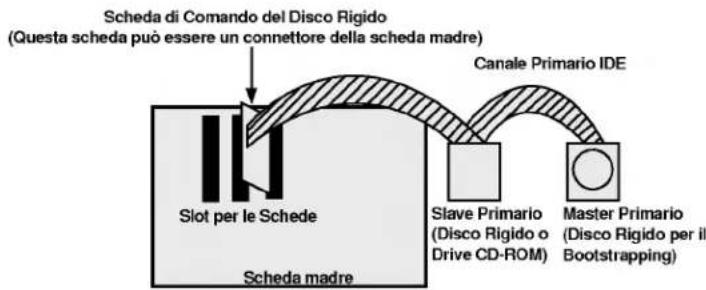

SE SI FA USO DI UN CONTROLLORE IDE PRIMARIO

La maggior parte dei PC forniscono un connettore IDE per il supporto di due dispositivi (uno per il disco rigido, l'altro per il disco rigido o per il Drive CD-ROM). Tale connettore IDE si trova o sulla scheda madre o su una scheda di comando.

Questo è il connettore IDE primario.

In questo caso, il drive del disco rigido che contiene il sistema operativo per il bootstrapping [introduzione di una sequenza di chiamata] dovrà essere impostato in modo Master, e il Drive CD-ROM dovrà essere impostato in modo Slave.

Figura 4. Una possibile configurazione di sistema

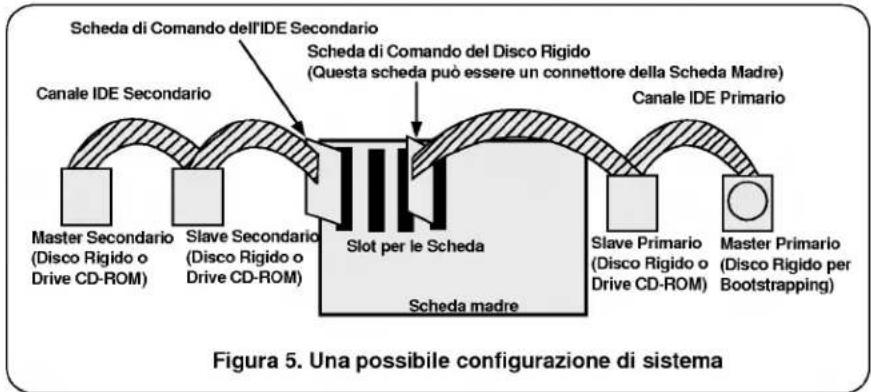

SE SI FA USO DI UN CONTROLLORE IDE SECONDARIO

* Se il PC dell'utente possiede un ulteriore controllore IDE secondario nella scheda madre oppure in uno slot del sistema, anche ciascun dispositivo IDE collegato al controllore IDE secondario dovrà essere impostato in modo Master o Slave.
In questo caso, il sistema dell'utente può supportare fino a quattro dispositivi: Master Primario, Slave Primario, Master Secondario e Slave Secondario.
* Il Master Primario dovrà essere il disco rigido che contiene il sistema operativo per il bootstrapping.
Infine, Il Drive CD-ROM potrà essere Slave primario, Master Secondario oppure Slave Secondario, e potrà essere impostato configurando il cavallotto sul retro del Drive CD-ROM. Se il Drive CD-ROM è collegatoo alla porta secondaria come slave, il dispositivo master (disco rigido o un altro CD-ROM IDE) dovrà essere presente in quella porta.

ATTENZIONE:

Se il sistema dell'utente ha due canali IDE (nel caso di PC IDE arricchito), non si installi nel proprio sistema la scheda di comando IDE secondaria.

MODO	CONTROLLORE IDE	IMPOSTAZIONE DEL CAVALLOTTO
Slave Primario	Controllore Primario	Cavallotto Slave Coperto
Master Secondario	Controllore Secondario	Cavallotto Master Coperto
Slave Secondario	Controllore Secondario	Cavallotto Slave Coperto
Usare Csel		Usare il Cavallotto Csel Coperto

MONTAGGIO DEL DRIVE CD-ROM

Figura 6. Togliere il Drive del Floppy Disk e la Piastra di Soppressione

1. Spegnere e staccare dalla corrente il computer e tutti i dispositivi pereferici ad esso collegati.
2. Togliere la copertura dal computer.
3. Togliere il pannello frontale da uno slot non utilizzato a metà altezza.

1. Inserire il drive CD-ROM nello slot a metà altezza, e fermare il drive con viti e staffe.

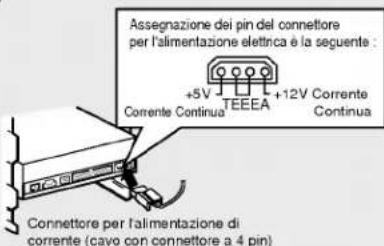

Figura 8. Collegamento del cavo di Aimentazione di Corrente.

1. Inserire, premendo con forza, il connettore del cavo dell'alimentazione elettrica nel connettore di corrente.

Figura 9. Collegamento del Cavo IDE al Connettore di Interfaccia.

1. Collegare il Cavo IDE a 40 pin al retro del Drive CD-ROM. Ci si assicuri che l'estremità rossa del Cavo IDE sia collegata al Pin 1 del Drive CD-ROM.

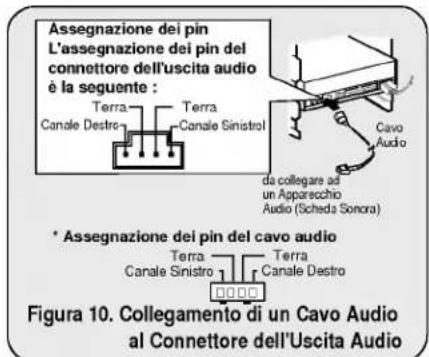

COLLEGAMENTO DI UN CAVO AUDIO

Se si desidera collegare al Drive CD-ROM un apparecchio audio oppure una scheda sonora, si usi uncavo audio per collegare il drive al dispositivo sonoro.

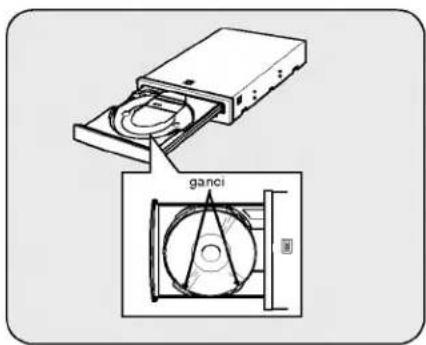

Nota: Questo lettore di CD-ROM può essere usato in posizione verticale.

• Per usare il lettore in posizione verticale, aprire il caricatore e mettere il disco fra i tre ganci.
• Non si può usare in verticale un disco da 8cm. Non toccare il lato non etichettato del dischetto.

Il programma INSTALL svolge le seguenti funzioni:

* Permette all'utente di selezionare il disk drive di destinazione in cui saranno impostati i file del driver del dispositivo CD - ROM Drive.
* A meno che non sia modificato dall'utente, il programma INSTALL cerca il disco destinazione per la directory (\CDROM), e, se non la trova, crea la directory (\CDROM).
* Copia il file del driver del dispositivo CD - ROM Drive di nome "GSCDROM.SYS", il file Microsoft di Estensione CD-ROM di nome "MSCDEX.EXE", e i file utility nella directory specificata.
* Modifica il file CONFIG.SYS dell'utente aggiungendo nell'elenco la posizione e il nome del driver del dispositivo.
* Modifica il file AUTOEXEC.BAT dell'utente in manera che carichi MSCDEX.
* Termina le operazioni e restituisce il comando all'utente

ELENCO DEI FILE DA INSTALLARE NEL PC DELL'UTENTE

* MSCDEX.EXE	Software Microsoft di Estensione MS.DOS CD-ROM, che permette al computer di accedere al drive CD-ROM.
* GSCDROM.SYS	Driver del dispositivo CD-ROM.
* EJECT.EXE	Programma di espulsione del software che può espellere il tray del CD.
* CLOSE.EXE	Programma di chiusura del software che può chiudere il tray del CD.
* LOCK.EXE	Programma che disabilita il Pulsante Eject [di Espulsione].Il Pulsante Eject non funziona nello condizione bloccata "locked". La funzione lock è utile quando si usa il Drive CD-ROM per lavori importanti.
* UNLOCK.EXE	Programma che abilita il Pulsante Eject.Il Pulsante Eject funziona correttamente dopo l'esecuzione del programma di sblocco "unlock".

ESECUZIONE DEL PROGRAMMA INSTALL (Versione MS-DOS)

1. Inserire il dischetto di installazione del driver del dispositivo CD-ROM Drive nel drive appropriato.
2. Attivare il drive dei floppy disk digitando A: oppure B: secondo il caso, su richiesta del DOS.
3. Digitare la parola INSTALL e premere "ENTER(INVIO)"
4. Il programma INSTALL comincerà a caricare. Alla fine dell'operazione, l'identificativo del programma INSTALL apparirà sullo schermo.
5. Seguire le istruzioni che appariranno sullo schermo.
6. Se si specificeranno le informazioni sul percorso durante l'installazione, il programma di installazione copierà il file del driver del dipositivo CD-ROM Drive denominato "GSCDROM.SYS", il file Microsoft di Estensione CD-ROM denominato "MSCDEX.EXE" e i file utility nella directory specificata, e modificherà automaticamente i file CONFIG.SYS, AUTOEXEC.BAT.
7. Ad installazione ultimata, l'utente dovrà rifare il bootstrapping del proprio PC.

OPZIONI MSCDEX.EXE DEL PROGRAMMA DI ESTENSIONE CD-ROM

Sono queste diverse opzioni che devono essere impostate per il programma Microsoft di Estensione CD.

Tali opzioni sono descritte qui di seguito:

PARAMETRO	DESCRIZONE
/D (Nome del Dispositivo)	Dice a MSCDEX.EXE il nome del driver del dispositivo (deve essere lo stesso di quello usato nell'espressione "D:" della riga "DEVICE=" del file CONFIG.SYS).
/E	Dice a MSCDEX.EXE di usare la memoria espansa.
/L: (Nome del Dispositivo)	Indica la lettera drive da assegnare al driver CD-ROM.
/M: (Valore)	Dice a MSCDEX.EXE quanta memoria deve essere assegnata al caching [memoria nascosta]. Il valore usato per difetto è 10 (che rappresenta 10kilobyte).
/V	Fornisce statistiche d'uso della memoria, come quanta memoria è usata dai buffer, dai dati residenti e dal codice residente.

ATAPI INSTALLAZIONE (WINDOWS '98/95, ALTRI)

Per l'installazione del CD ROM drive in ambiente windows '98/95, non usare il driver contenuto nel floppy disk "MS-DOS CD-ROM EXTENTIONS WITH DEVICE DRIVERS".

Questo CD ROM drive è compatibile con Windows '98/95, Windows NT 3.5 e OS/2 Warp, utilizzando generalmente il driver supportato dai sistemi di cui sopra come per l'esempio successivo di Windows '95.

Per altri sistemi operativi quando è disponibile utilizzate i driver IDE CD-ROM della LG Electronics o GoldStar altrimenti selezionate IDE CD-ROM non in elenco.

(Per Windows '95)

1. Installare il CD ROM drive nel computer seguendo le istruzioni del manuale.
2. Accendere il computer. Durante la fase di avviamento di Windows '95, automaticamente potrebbe identificare il CD-ROM e caricare il driver, altrimenti procedere con le istruzioni.
3. Quando siete entrati in Windows '95 fare click sul pulsante di start, quindi su quello di configurazione (Setting). Fare click sul pannello di controllo e quindi doppio click sull'icona Aggiungere Nuovo Hardware. Seguire le istruzioni del software e definire il driver generico.

RICERCA DEGLI ERRORI

* Quando il Drive CD-ROM non funziona con il drive del disco Rigido nel calale primario IDE I/O:

(SOLUZIONE) 1. Si verifichi l'impostazione dei Cavallotti Mater/Slave del Drive CD-ROM.
2. Si verifichi che l'Interfaccia del proprio disco rigido sia del tipo IDE.
3. Si verifichi l'impostazione dei Cavallotti Master/Slave del proprio disco rigido. Alcuni dischi rigidi del tipo IDE vecchia versione erano per lo più impostati in modo Master Only (Solo Master). In tal caso, contattare il proprio fornitore del disco rigido e cambiare l'impostazione dei cavallotti del disco rigido in modo Master.
4. Se il Drive CD-ROM non funziona in nessuno dei modi sovradescritti, è necessaria la scheda IDE secondaria. Se la scheda IDE secondaria è in uso, sarà necessario impostare il Drive CD-ROM in modo Master.

* Quando il lettore di CD-ROM non installa OS/2 Warp.

(SOLUZIONE) 1. Selezionare "NON LISTED IDE CD" (Letteri IDE non in elenco).

ATTENZIONE:

1. Se si desidera aggiungere la riga del comando WIN o DOSSHELL in AUTOEXEC.BAT, ci si assicuri che la riga del comando MSCDEX.EXE appaia prima della riga del comando WIN oppure DOSSHELL.

Blank or nearly blank image with no discernible text, symbols, or visual content.

GENERALITÀ

Capacità di DatiDiametro del DiscoVelocità di Rotazione

553Mbyte (modo 1), 635 Mbyte (modo 2)12 cm/8 cm8,750 giri al minuto

CARATTERISTICHE

InterfacciaSystema supportatoVelocità di trasferimentoTempo di accessoMTBFDimensione del bufferLogico supportatoLunghezza del BloccoFormati riconoscluti

E-IDEIBM PC-AT o CompatibileVelocità di trasferimento dati sostenuta=Massimo 6000 Kbyte/secMedia di 75 ms (Random)125,000 Ore di Accensione (Ciclo di servizio 10%)128 Kbyte2,048 byte/blocco (Mode 1 & Mode 2 Form 1)2,340, 2,336 byte/blocco (Mode 2)2,324 byte/blocco (Mode 2 Form 2)2,352 byte/blocco (CD-DA)CD-DA, CD-ROM, CD-ROM XA-READY, Photo-CD CD-Plus/CD-Extra, CD-RW

SPECIFICHE AUDIO

Risposta Frequenza	20 Hz - 20 kHz ± 3 dB
Rapporto S/N	85 dB
THD	0.05% a 1 KHz
Separazione dei Canali	80 dB a 1 KHz
Livello Cuffia	0.60 Vrms (33 )
Livello Uscita Linea	0.60Vrms ± 10% (47k )
Jack Uscita Linea	Terminale a 4 pin (Rear)
Jack Cuffia	3.5mm (Davanti)

AMBIENTE

Temperatura

5 - 45 °C

12 V ± 5%Ondulazione < 100m Vpp5 V ± 5%Ondulazione < 100m Vpp

0.9A (Massimo)1.5A (Massimo)

NOTA: Le suddette specifiche possono variare senza preavviso a causa dei miglioramenti apportati al materiale.

UNIDAD CD-ROM
