MANUALE UTENTE Total Black 30 G50047 G3 Ferrari

Ventilatore da tavolo

Table fan

TOTAL BLACK 30

ITA: INDICE

Simbologia. p. 2

Avvertenze di sicurezza p. 3

Informazioni d'uso. p. 3

G50047 p. 4

Montaggio. p. 4

Funzionamento p. 4

Oscillazione p. 4

Pulizia. p. 4

Caratteristiche tecniche p.4

Trattamento dei rifiuti delle apparecchiature elettriche ed elettroniche. p. 17

ENG: INDEX

Symbols. p. 2

ATTENZIONE: NON APRITE L'APPARECCHIO. ALL'INTERNO NON VI SONO COMANDI MANIPOLABILI DALL'UTENTE NE' PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA AUTORIZZATO. Se l'apparecchio ha impresso i symboli sottostanti, significa che le caratteristiche tecniche sono corrispondenti al symbolo.

Questo significato segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo significato che l'apparecchio appartiene alla Classe II: ciò significata che l'apparecchio è a doppio isolamento, quando, non necessita di spina con messa a terra.

Attenzione: quello significato indica all'utente istruzioni importanti da leggere e da rispetto durante l'utilizzo del prodotto.

Di seguito sono riportate importantiindicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura questo libretto per agli ulteriore consulazione;utilizzare il prodotto solo nel modo indicato dal presente libretto di struzioni;ogni altri uso è da considerare improprio e pericoloso;percio il costruttore non più ossere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli. Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzato e rivolgersi all'assistenza. Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installatione cui possare danni a persone, animali o cose, per i quali il costruttore non può essere considerato responsabile. Se fosse necessario l'uso di adattatori, prese multiple e prolonghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolonghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina alla rete di alimentazione quando l'apparecchio non viene utilizzato. Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito. Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sua fuori uso e si sua deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

• Non avvincare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo pensolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzato il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuito; fare riparare il prodotto da un centro di assistenza autorizzato.
• Non esporre il prodotto a condizioni atmosalferiche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.
• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio; le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.
• I bambini non devono giocare con l'apparecchio.
• Tenere il prodotto ed il cavo di alimentazione fuori alla portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenir agli rischio. Il mancato rispetto di quanto sopra può prometterre la sicurezza dell'apparecchio e far decadere i termini di garanzia.

• Questo appearecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negoti, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.
• L'apparecchio non è progettato per essere usatoattraverso timer esterni o telecomandi. Prima di agli utilizzo svolgere il cavo di alimentazione.

Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

INFORMAZIONI D'USO

Eseguire il montaggio in modo completo e seguito scrupolosamente le istruzioni riportate. Non collegare la spina se il montaggio non è terminato. Non lasciare l'apparecchio incustodito quando è in funzione. Staccare la spina al termine di agli utilizzato. Per staccare la spina non tirare il cavo di alimentazione. Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano.

Prima di effettuare qualiasi operazione di pulizia staccare la spina alla presa elettrica.

Prima di anni utilizzato svolgere il cavo di alimentazione. Non inseire nulla nelle griglie di protezione.

Non ostruire in alcun modo le griglie di protezione.

Posizione are su superfici solide e stabili e lontano da finestre o correnti d'aria.

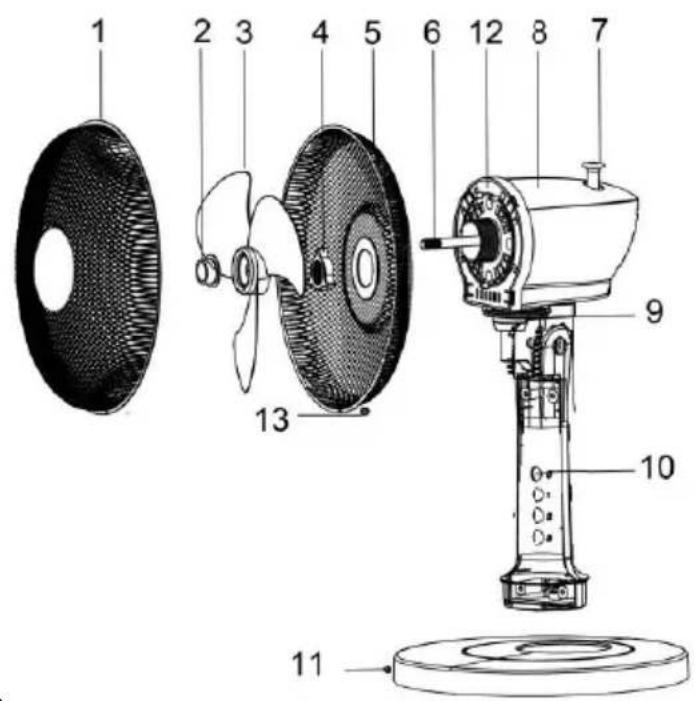

G50047

1 Griglia protezione anteriore
2Fermoventola 3Ventola
4Fermo griglia posteriore 5 Griglia protezione
6 Albero motore 7 Perno per oscillazione
8 Corpo motore
9 Perno inclinazione verticale
10 Pannello comandi 11 Base staccabile
12 Plastica protezione motore
13 Anello fissaggio griglie

MONTAGGIO

Il motore del ventilatore può funzionareanche se le griglic di protezione non sono più recenta state montate e fissate.Per la massima sicurezza eseguire il montaggio in modo completo e scrupoloso.

1) Inserire il cavo di alimentazione nel foro della base staccabile (11).
2) Inserire la parte inferiore del corpo nel foro della base (11), e ruotare in senso antiorario fino al blocco.
3) Posizione are la griglia posteriori (5) in prossimità della plastica di protezione motore (12) con la maniglia metallica rivolta versus l'alto. Far combaciare i fori presenti nella parte centrale della griglia con i piolini presenti nella plastica (12) e bloccare le due parti con il fermo (4).
4) Inserire la ventola (3) nell'albero motore (6) ed avvitare il fermo della ventola (2) all'estremità filettata dell'albero motore.
5) Allentare la vite presente nell'anello di fissaggio (13). Non svitare completeness la vite.
6) Posizione are l'anello di fissaggio (13) attorno alla griglia posteriore (5) con la vite posizionata in basso.
7) Posizione are la griglia anteriore (1) davanti alla griglia posteriore (5) facendo combacciare le scanalature presenti sull'anello (13) con i fili esterni delle griglie.
8) Riavvitare la vite dell'anello di fissaggio (13) per fissare le due griglie.

FUNZIONAMENTO

Al termine del montaggio installare il prodotto come indicate nelle Informazioni d'uso e collegare la spina alla presa elettrica. Il pannello comandi (10) regola la velocità di rotazione della ventola e quando la forza della ventilazione.

0: il ventilatore è spento 1: ventilatore acceso a velocità Bassa
2: ventilatore acceso a velocità media 3: ventilatore acceso a velocità alta

OSCILLAZIONE

L'oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva premendo il perno (7) verso il basso fino al bloccaggio. Sollevando il perno (7) fino al bloccaggio la funzione è disabilitata. Si consiglia di attivare o disattivare l'oscillazione solo a ventilatore spento.

PULIZIA

Staccare la spina dalla presa elettrica prima di eseguire qualsiasi operazione di pulizia.

Non immershere in aqua. In ogni caso evitare che schizzi d'acqua o di altri liquidi raggiungano il corpomotore. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido inumidito con aqua per pulire le parti. Ascugare bene il prodotto prima di rimetterlo in funzione.

CARATTERISTICHE TECNICHE

Alimentazione: AC 230V~50Hz. Potenza 40W
Diametro delle pale: 30cm - 3 velocità di funzionamento - Oscillazione orizzontale

Informazioni secondo REG (UE) 206/2012	Simbolo	Valore	Unità
Ventilatore	G3FERRARI G50047
Portata massima d'aria	F	56.4	m3/min
Potenza assorbita dal ventilatore	P	38.7	W
Valori di esercizio	SV	1.5	(m3/min) W
Consumo elettrico in modo "Attesa"	Psb	0.00	W
Livello di potenza sonora del ventilatore	Lwa	53,6	dB(A)
Velocità massima dell'aria	C	2.5	m/s
Consumo elettrico stagionale	Q	12,4	kWh/a
Norme di misura per il valore di esercizio	IEC 60879: 1986 (corr:1992)
Referente per ulteriori informazioni	Trevisoia srl, Strada ConsolareRN-RSM 62, Rimini (RN)

Al termine del suo periodo di vita, il prodotto va smaltito seguondo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifuito di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostuire il prodotto con uno equivalente nuovo. Il costruttore si occupera dello smaltimento del

prodotto secondo quando prescritto alla legge. Il prodotto è composto di parti non biodegradabili e di

sostenze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguendo le corrette procedure di smaltimento. Il simbolo molto a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC, 2012/19/EC) e che delve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifuti. Chi non smaltisce il prodotto nel modo indicate ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm ) è possible riportare il prodotto al rivenditore sonozza obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere quello manuale in formato elettronico contattare il numero di telefon [phone], fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi appearecchi modifiche ELETTRICHE - TECHNICHE - ESTETICHE e/o sostuire parti alla cun preavviso, ove lo ritenesse più opportuno, per offrir un prodotto sempre più fidabile, di lunga durata e con Tecnologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione Europea ed è

pertanto marcato con il marchio CE

TREVIDEA S.R.L. - Strada Consolare Rimini - San Marino n. 62 - 47924 - RIMINI (RN) - ITALY

MADE IN CHINA
