MANUALE UTENTE CI 3E7L0W CANDY
Grazie per aver scelto quello prodotto.
Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni.
Lalettura completa di甚么 libretto permeftera unutilizzo corretto e sicuro dell'apparecchiatura e daràanche utili consigli sulla manutenzione più efficiente.
Mettere in funzione la lavastoviglie
solo dopo aver letto attendamente le istruzioni. Si consiglia di tenerere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari.
Si raccomanda di controllare che al momento della consegna la macchina siadotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Ogni prodotto èidentificato da un codice univoco di 16 caratteri definitoanche "Numero di serie", che trovera sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. Questo codice è una sorta di carta d'identità specifica per il prodotto che servira per registrar il prodotto e se fosse necessario contattare il Centro di Assistenza Tecnica.
Fig. A
Indices
- NORME GENERALI DI SICUREZZA
- ALIMENTAZIONE IDRICA
- CARICARE IL SALE
- REGOLAZIONE DEL CESTO SUPERIORI (SOLO NEI MODELLI DOVE è PRESENTE)
- CARICAMENTO DELLE STOVIGLIE
- INFORMAZIONI PER I LABORATORI DI PROVA
- CARICAMENTO DETERSIVO
- TIPO DI DETERSIVO
- CARICAMENTO BRILLANTANTE
- PULIZIA FILTRI
- CONSIGLI PRATICI
- PULIZIA E MANUTENZIONE ORDINARIA
- DESCrizIONE COMANDI
- DATI TECNICI
- SCELTA PROGRAMMA E FUNZIONI
16.CONTROLLO REMOTO (Wi-Fi)
- ELENCO PROGRAMMI
- IMPIANTO DI DECALCIFICAZIONE
19.RISOLUZIONE PROBLEMEGARANZIA
- INDICAZIONI AMBIENTALI
1. NORME GENERALI DISICUREZZA
-
Questo appearecchio è destinato ad uso in ambienti domestici e simili come per esempio:
-
aree di ristoro di negoti, uffici altri ambienti di lavoro;
- negli agriturismi;
- dai clienti di hotel, motel o altre aree residenziali simili;
- nei bed & breakfast.
Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di experti o di persone addestrate, è esclusoanche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, cui ridurre la vita del prodotto e cui invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altri, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è installato in un ambiente domestico) non sare amesso dal costruttore in sede legale.
per il mercato UE.
L'elettrodomestico più essere utilizzato da persone di almeno 8 anni e da personne affette da limitazioni delle capacità fisiche, sensoriali o mentali,enza esperienza o conoscenza del
prodotto, solo sotto supervisione e dopo averle istruite sull'uso dell'elettrodomestico, in maniera sicura e consapevole dei possibili rischi.
Il prodotto non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e sufficiente conoscenza del suo utilizzo, a meno che ciò avvenga sotto la supervisione di una persona responsable della loro sicurezza o siano state date istruzioni relative al suo utilizzo. Verificare sempre che i bambini non giochino con l'unità.
- I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
- I bambini di età inferiore a 3 anni devono essere tenuti lontano alla macchina, a meno che non vengano continuamente sorvegliati.
-
Se il cavo di alimentazione è danneggiato,esso devese essere sostituito da un cavo o da un assemblaggio speciale, disponibile presso il costruttore o il suo servizio assistenza tecnica.
-
Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati.
- La pressione idrica deve essere compresa tra un minimo di 0,08 MPa ed un massimo di 1 Mpa.
- Assicurarsi che nessun tappeto ostruisca la base della lavastovigliene i condotti di ventilazione.
- Dopo l'installazione, l'apparecchio deve essere posizionato in modo che la spina sia raggiungibile.
- Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).
- Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al除去 internet del produttore.
Per il numero massimo di coperti videere la relativa targhetto allegata al prodotto.
Collegamento elettrico e prescrizioni di sicurezza
-
I dati elettrici (tensione di alimentazione potenza assorbita) sono riportati nella targhetto dati apposta sul prodotto.
-
Assicurarsi che l'impiano elettrico sua provvisto di messa a terra, che la presa di corrente sua conforme alle normative nazionali e che la spina e la presa di alimentazione corrispondano.
La società costrutrice restasollevata da agli responsabilita per eventuali danni a personecose derivanti dal mancatoallacciamento alla linea di terra.
- Fare attenuation che l'apparecchiatura non schiacci il cavo di alimentazione.
- L'uso di adattatori, prese multiple e/o prolonghe è fortemente sconsigliato.
ATTENZIONE:
L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un temporizzatore, o connesso ad un circuito che viene regolarmente acceso e spento.
- Prima di qualsiasi intervento di pulizia e manutenzione della lavastoviglia, togliere la spina e chiudere il rubinetto dell'acqua.
Non tirare il cavo di alimentazione o l'apparecchio stesso per staccare la spina alla presa di corrente.
ATTENZIONE:
Durante il lavaggio, l'acqua cui raggiungere temperature molto elevate.
Non lasciare la lavastoviglie esposta a pioggia, sole o ad altri agenti atmosferici.
- Appoggiarsi o sedersi sulla porta aperta della lavastoviglia, cui po causare il ribaltamento.
- In caso di trasloco, non sollevare la lavastoviglie alla porta; durante il trasporto, non appoggiare mai la porta al carrelo di trasporto. Si consiglia di sollevare la lavastoviglie in due persona.
- La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio e ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.
- Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiuungere sale nell'addolcitore della lavastoviglie.
Inogi casa di guasto e/o di malfunzionamento, si consiglia di spegnere la lavastoviglie,
chiudere il rubinetto dell'acqua e non manomettere l'apparecchio. Contattare immediamente il Centro Assistenza Tecnica, richiedendo solo ricambi originali. Il mancato rispetto di quanto sopra, cui compensettere la sicurezza dell'apparecchio.
- Qualora fosse necessario trasportare manually la macchina disimballata, non impugnare la porta in basso, ma après leggermente la porta e sollevare impugnando il ripiano superiore.
Apponendo la cmarcatura su\
questo prodotto, dichiariamo,\
sotto la nostra responsabilità, di\
ottemperare a tutti i requisiti\
relativi alla tutela di sicurezza,\
salute e ambiente previsti alla\
legislazione europea in essere\
per questo prodotto.
ATTENZIONE:
Coltelli e altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.
Installazione
Rimuovere tutti gli elementi che compongono l'imballaggio.
ATTENZIONE:
Non lasciare gli elementi dell'imballaggio a portata dei bambini.
ATTENZIONE:
(solo su modelli da incasso o semi integrate)
Non collegare la lavastoviglie alla rete elettrica finché non sia stato Completely installato il pannello frontale. In caso contrario potrebbe sussistere un pericolo elettrico.
Non installare o utilizzare la lavastoviglie se risulta danneggiata.
- Rispettare le istruzioni di installazione all'interno della Quick Guide fornita insieme al prodotto.
ATTENZIONE:
(solo su modelli per libera installmente).
Nel caso fosse necessario rimuovere il piano di lavoro per installare la lavastoviglie in un vano di una cucina componibile, contattare i nostri Centri Assistenza Tecnica Autorizzati.
ATTENZIONE:
(solo su modelli da incasso o semi integrate)
Non collegare la lavastoviglia alla rete elettrica finché tutte le operazioni di installmentone non siano state eseguite secondo le "NOTE TECNICHE PER L'INSTALLAZIONE" fornite con il prodotto.
ATTENZIONE:
Assicurarsi che il prodotto prima del primo avvio sia installato in posizione orizzontale per mezzo dei piedini regolabili.
Verificare la posizione orizzontale con una livella.
Sostituzione del tubo di carico
In caso di rottura, il tubo devese sottituito con un ricambio originale disponibile presso il costruttore o il suo centro di assistenza
ATTENZIONE:
Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati.
2. ALIMENTAZIONE IDRICA
L'apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.
I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.
La lavastoviglie più essere allacciata all'impiano dell'acqua fredda o calda purché non superi i 60^
-
La pressione idrica deve essere compresa tra un minimo di 0.08 Mpa e un massimo di 1 MPa.
-
E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig.1).
-
La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata (fig.2).
Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3 / 4 assicurandosi che la ghiera sia ben stretta.
- Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.
- Se la macchinaiene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingressso acqua.
Sicurezze idrauliche
Tutte le lavastoviglie sono dotate di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantità in effcco.
In ALCUNI MODELLI, potrebbero essere presenti una o più delle seguenti caratteristiche:
WATERBLOCK (fig.3)
Lo scopo del «Waterblock» è di renderere ancorta più sicuro il Vostro apparecchio. Infatti, il «Waterblock» intercetta eventuali perdite d'acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell'acqua.
Come funziona
Il fondo posto sotto l'elettrodomesticoraccoglie eventuali perdite d'acqua che,trami- te un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In quello modo si impedisce all'acqua di fuoriuscireanche con il rubinetto aperto.
Se la scatola "A" che contiene parti elettriche viene danneggiata, togliere immediatamente la presa di collegamento alla rete elettrica. Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura. Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrè essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

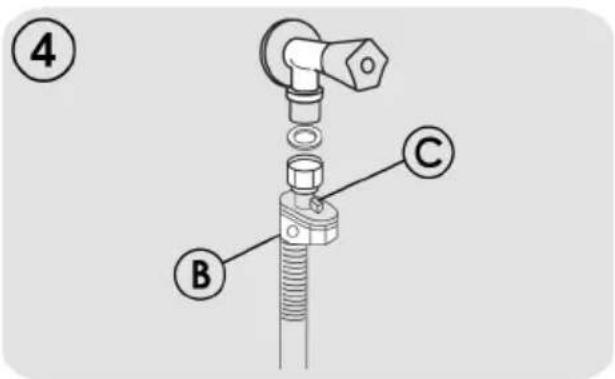

- AQUASTOP (fig.4):
dispositivo posizionato sul tubo di carico che blocca l'afflusso dell'acqua se il tubo si deteriorara; in tal caso, apparirà una tacco rossa nella finestrella "B" e sare necessario sostuire il tubo. Per svitare la ghiera, premere il dispositivo di antisvitamento "C".

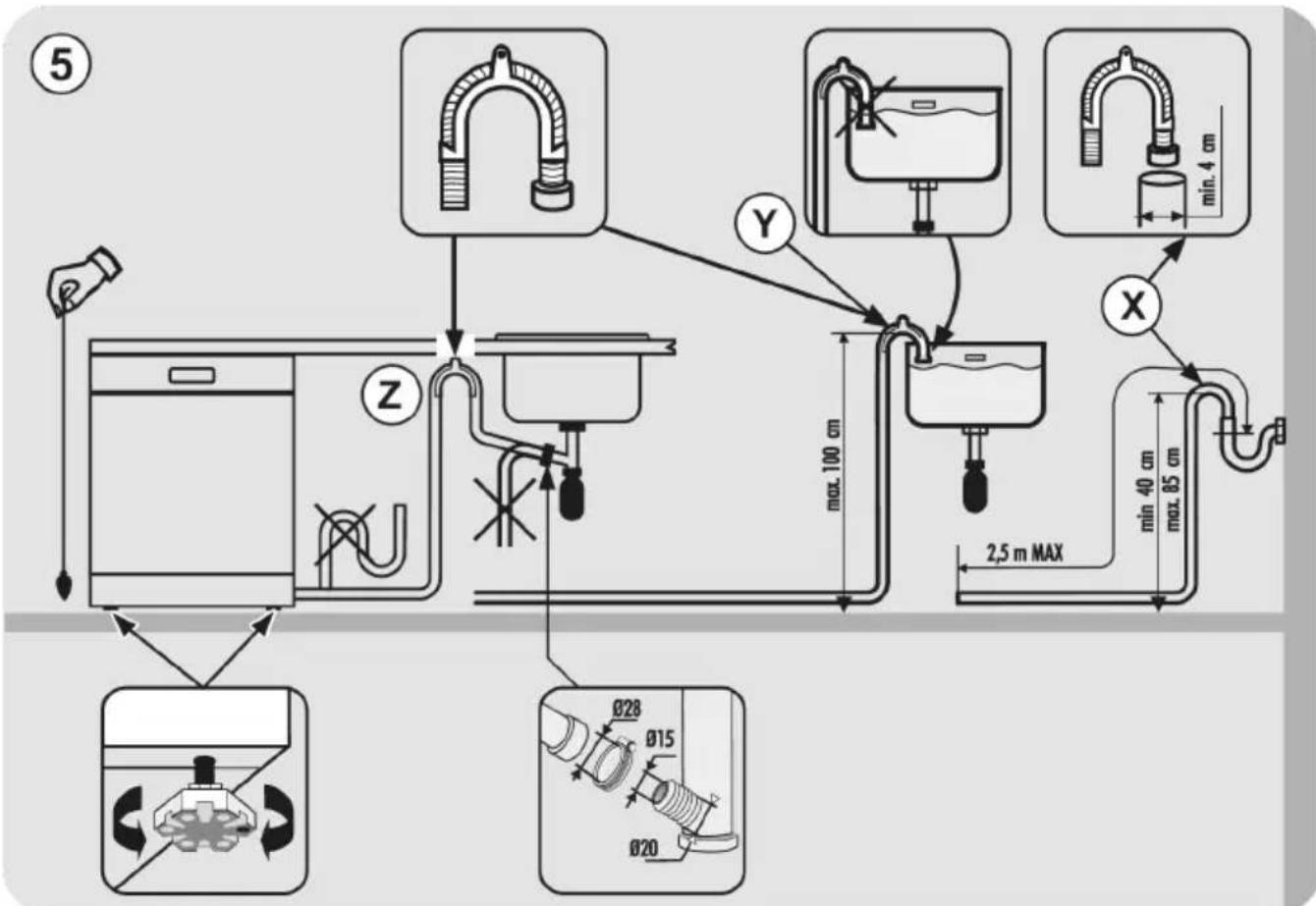

Collegamento allo scarico d'acqua
Infilare il tubo nell'impianto di scarico, alla creare pieghe (fig.5).
- Lo scarico fisso deve ave il diametro内的o di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm.
- Si raccomanda di predisporre il sifone antiodore (fig.5X). Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo perché ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il centro Assistenza Tecnica.
L'estremità ricurva del tubo di scarico cui èsere appoggiata al bordo di un lavello, ma non deve rinanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig.5Y).
- Nel caso di installmente sottopiano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig.5Z).
- Nell'installare la macchina controllare che i tubi di carico e scarico non siano piegati.
3. CARICARE IL SALE
(Fig. A "1")
- La comparna di macchie biancastre sulle stoviglia è generalmente un indice importante di mancanza del sale.
- Sul fondo della macchina, è sistematico il contentatore del sale che serve per rigenerare l'apparecchio decalcificatore.
- Et importante utilizzato esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo renderere ineffiente l'impianto di decalcificazione.
- Per l'introduzione del sale, svitare il tappo del contentatore che si trova sul fondo.
- Durante l'opération un po' d'acqua trabocca; continuate in agli caso a versare il sale fino al riempimento del contentatore, mescolando la miscela con un cucchiaio.
- Ultimata l'opération, pulire la filettatura dai resti di sale e riavvitare il tappo.
Dopo agli rifornimento di sale, è NECESSARIO far eseguire alla macchina un ciclo di lavaggio completo, oppure il programma AMMOLLO/PRELAVaggio.
- Il contentatore ha una capacité di circa 1 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente.
Solo all'installazione della lavastoviglie,\
dopo aver riempito completeness il contentatore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contentatore.
4. REGOLAZIONE DEL CESTO SUPERIORE (SOLO NEI MODELLI DOVE è PRESENTE)

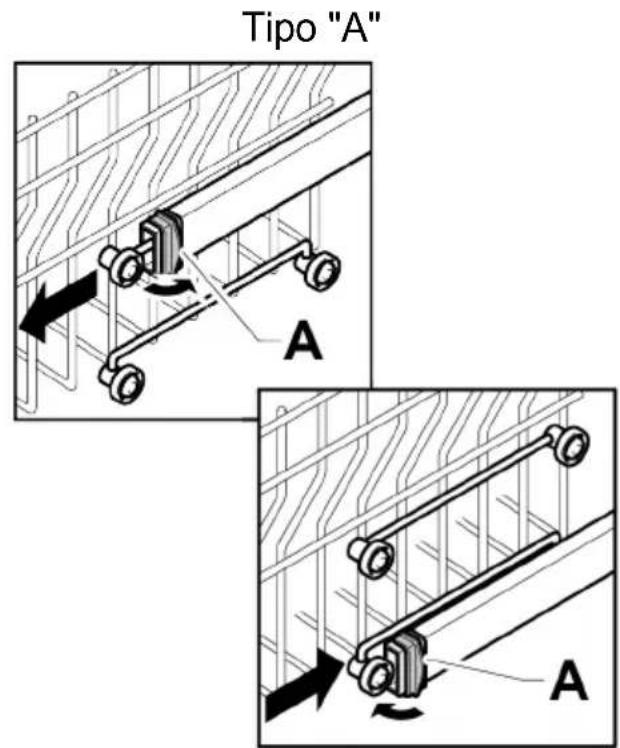

Tipo "A":
- Ruotare i fermi anteriori "A" verso l'esterno;
- Sfilare il cesto e rimontarlo nella posizione più alta;
- Rimettere i fermi "A" nella posizione originale.
Con这对于, non si possono utilizzato i supporti mobili nella posizione alta.
Tipo "B": (SOLO MODELLI CON EASY Click) Il cestello superiore è munito di un sistema di regolazione in altezza (vedere figura B)
Durante il primo avvio, il cesto superiore si potrebbe trovare nella posizione superiore o inferiore. A seconda delle necessità di carico, posizionare il cesto nella posizione superiore o inferiore, seguito leindicazioni riportate.
Per sollevarlo: sollevare il cesto tenendolo per i lati, non appena si trova in posizione rialzata lasciareenza fare pressione sulle leve.

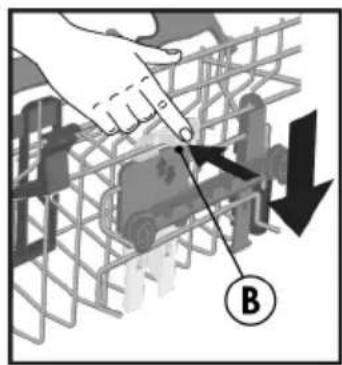

Per abbassarlo: tenere il cesto per i lati premere le due leve B ai lati del cestello e abbassare il cestello.
ATTENZIONE:
Si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie.
ATTENZIONE:
Accompagnare sempre il cesto durante la discesa fino alla posizione di arresto.
ATTENZIONE:
Non rialzare o ribassare MAI il cestello agenda su un lato sostanto.
Utilizzo del cesto superiore
- Si consiglia di posizionare i piatti di dimensione maggiore, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.
Supporti mobili
(Solo nei modelli dove è presente)
Il cesto superiore (fig.1) è dotato di supporti mobili agganciati alla sponda laterale, A seconda delle necessità, si possono mettere in posizione aperta (A) per appoggiarvi tazze da the, caffe, lunghi coltelli e mestoli oppure in posizione abbassata (B) per avere magiore spazio nel cestello superiore.
- Sulle estremità dei supporti stessi (fig.2), si possono appendere i bicchieri a forma di calice.
Carico cesto superiore
Il cesto superiore è stato studiato al fine di offrirre la massima flessibilità di utilizzo. Esso può essere caricato con piatti dessert, tazze e bicchieri, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti
ATTENZIONE:
Dopo aver caricato il cesto assicurarsi che il braccio rotante ruoti liberamente allaenza urtare piatti o utensili da cucina.
Un esempio di carico standard giornaliero è rappresentato nella figura 3.
"Maxi-Ladle"
(Solo nei modelli dove è presente)
Questo accessorio (fig.4), è stato studiatop er poter fornire l'ottimale posizione di lavaggio per tutti gli oggetti o strumenti che si utilizzato in cucina che risultano lunghi come coltelli del pane, mestoli e forchettoni.
Utilizzo del cesto inferiore
- Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani e piatti fondi.
- Le posate vanno sistmate con il manico verso il basso, nell'apposto contentatore in plastica posizionato nel cesto inferiore (fig.10-11) assicurandosi che le posate stesse non impediscano la rotazione delle rampe o l'apertura della vaschetta del detersivo.
Pettini regolabili (Solo nei modelli dove è presente)
Nel cesto inferiore (fig.5), possono essere presenti dei pettini regolabili (C-D-E a secondo del modello) utili per garantire la migliorare stabilità alle stoviglie.
Quando le dimensioni e la forma delle stoviglia o dei piatti non sono nelle standard si possono alzare/abbassare (fig.6 e fig.7) per garantire la massima flessibilità di carico.
Un esempio di carico giornaliero è rappresentato nella fig.9.
La disposizione razionale e corretta delle stoviglia è condizione essenziale per un buon risultato di lavaggio.
Maxi Tray (Solo nei modelli dove è presente)
Questo accessorio è stato studiato per poter fornire l'ottimale posizione di lavaggio di vassoi e teglie forno. É sufficiente estrarre i supporti (E) che si trovano sul cesto inferiore (fig.9).

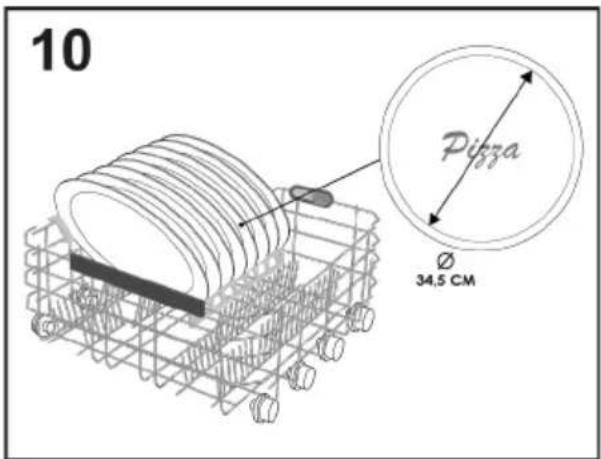

Maxi Plates
(Solo nei modelli dove è presente)
IlsystemaMaxi Plates (fig.10) estato studiato per poter fornire l'ottimale posizione di lavaggio grazie a due speciali supporti per un massimo 8 piatti con una dimensione maggiore rispetto allo standard fino a un diametro di 34,5cm (per esempio i piatti della pizza).
ATTENZIONE:
Dopo aver caricato il cesto assicurarsi che il braccio rotante ruoti liberamente allaenza urtare piatti o utensili da cucina.
CESTO POSATE
(Solo nei modelli dove è presente)
Il cesto portatosate è destinato a contener le posate di agli genere, esclude quella di lunghezza tale da interferire con l'irroratore superiore. Le posate vanno disposte negli apposti spazi delle griglie superiori per consentire un ottimale passaggio dell'acqua. É possibile rimuovere le griglie superiori sollevandole e facendole scorrere all'interno della propria sede (fig.11).
É possibile regolare l'altezza della maniglia del cesto portaposate, tirandola verso l'alto o spingendola verso il basso (fig.12).
Un'indicazione della posizione del cesto posate è data alla figura 8.
ATTENZIONE:
Coltelli e altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.

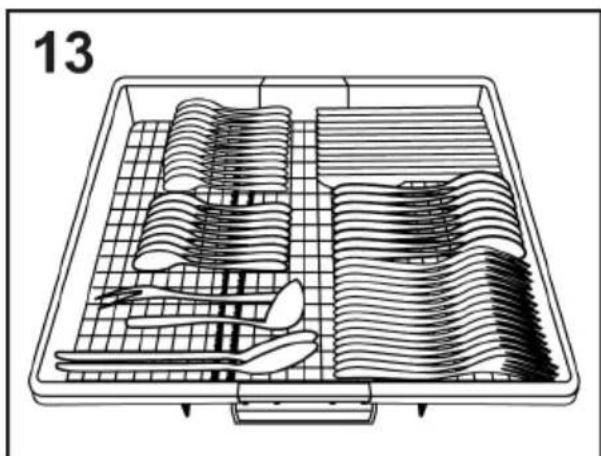

UTILIZZO DEL TERZO CESTO (Solo nei modelli dove è presente)
Utilizzare il terzo cesto per caricare le posate, come da imagine (fig.13).
Caricare i coltelli con il dato tagliente verso il basso.

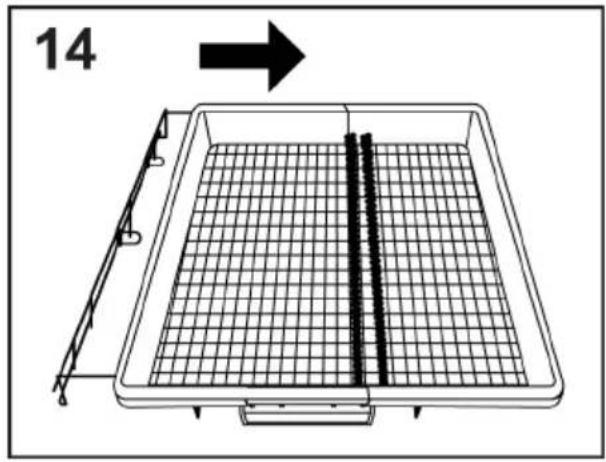

In caso di necessità è possible far scorrere o rimuovere i ripiani laterali del terzo cesto fig.14 e 15 in modo da creare spazio aggiuntivo nel cesto superiore per oggetti ingombranti come ad esempio i calici.
POWER WASH (Solo nei modelli dove è presente)
In alcuni programmi di lavaggio (vedi tabella programmi) verrà attivatoanche il terzo braccio lavante,posto sul fondo della lavastoviglie "POWER WASH".
Questa funzione permette di lavare stoviglia particolaremente sporche, posizionandole direttamente nella zona del cesto sopra il "POWER WASH" (fig.16).
Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al segunte indirizzo:
testinfo-dishwasher@candy.it
Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere la targhetto dati).
Utilizzare esclusivamente detersivi in polvere, liquidi, gel, o in pastiglie specifici per lavastoviglie
Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.
Caricare il detersivo
La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contentatore risultasse chiuso, per aprirlo basterà agire sul pulsante di sgancio (A): al termine di un qualiasi programma di lavaggio lo sportellino risultà sempre aperto, pronto per il successivo impiego.
ATTENZIONE:
Nel cesto inferiore, non caricare le stoviglie in posizione tale a impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo.
La dose di detersivo può variarie in funzione del grado di sporco e del tipo di stoviglia. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).
Se si utilizzato le pastiglie, è sufficiente una pastiglia. Inserire la pastiglia verificando che non interferisce con ilsystema di aperture.

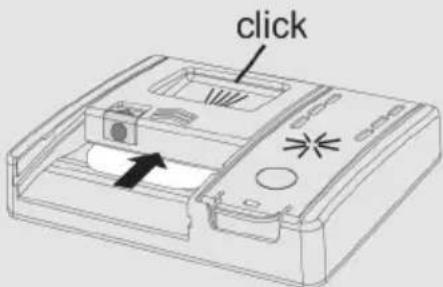

Dopo aver versato il detersivo nel contentatore, richiudete lo sportellino, spingendo nel senso della freccia sono a sentire lo scatto d'arresto.
Poiché i detersivi non sono tutti uguali, consultateanche leistruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incomplete asportazione dello sporco,mente unecesso di detersivo,oltre a non migliorare i risultati di lavaggio,rappresenta uno spreco.
Non eccedere nell'uso di detersivo rappresenta un contributo al contentimento dell'inquinamento ambientale.
Caricamento del detersivo di prelavaggio nei programmi che lo richiedono
Nei programmi che hanno un ciclo di prelavaggio che richiedono una dose di detersivo aggiuntiva (vedere capitolo dei programmi di lavaggio), il detersivo addizionale deve essere versato nella sede apposita (C).
8. TIPO DI DETERSIVO
Detersivi in pastiglie
I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, quando nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi disciolte completamente. Se si utilizzato quosti prodotti, si consiglia di scegliere programmi più lunghi per garantire la completeness del detersivo.
Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca.
Detersivi concentrati.
I detersivi concentrati, a ridotta alcalinita e con enzimi naturali, combinati con i programmi di lavaggio a 50^ , permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettoando andere la lavastoviglie. I programmi di lavaggio a 50^ sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglemento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65^ più ad una temperatura inferiore.
Detersivi combinati.
I detersivi che contengonoanche il brillante devono essere inserti nella vaschetta per il detersivo di lavaggio. Il contentatore del brillante deve essere vuoto (se non fosseosi, prima diutilizzare i detersivi combinati, regolare al minimo il dosatore del brillante).
Detersivi combinati "PASTIGLIE"
Qualora si decide di utilizzato detersivi combinati ("3 in 1"/4 in 1"/5 in 1", ecc.) che potrebbero renderere superfluo l'impiego di
sale e/o brillantante, si devono rispetto.
scrupolosamente le seguenti avventenze:
- Leggere attendamente ed atteneri scrupolosamente alle istruzioni per l'uso e alle avventenze indicate sulla confezione del detersivo combinato che si intende utilizzato;
- L'efficacia dei prodotti che rendono non necessario l'utilizzo del sale dipende alla durezza dell'acqua di alimentazione dell'apparecchio. Verificare allo scopo che la durezza dell'acqua sia compresa nelle intervallo di funzionamento indicate nelle istruzioni del detersivo.
Se con l'uso di questo tipo di prodotto si ottennesero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo.
L'utilizzo improprio di quosti prodotti potrebbe portare:
- Alla formazione di depositi di calcare nell'apparecchio e sulle stoviglie;
- A un degrado delle prestazioni di asciugatura e/o di lavaggio.
Nel caso di reclami che possono essere legati direttamente all'impiego proprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.
Si ricorda che l'uso dei detersivi combinati "PASTIGLIE" rende superfluo l'uso delle segnalazioni di mancanza sale e brillante (previsti solo in alcuni modelli).
Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprenderere l'uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere).
In questo caso, si raccomanda di:
- Riempire nuovamente i contentitori del sale e del brillantante;
- Eseguire un normale ciclo di lavaggio alla carico.
Si evidenzia che ritornando all'utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell'acqua ritorni a funzionare in modo ottimale.
Questo additivo, che viene imesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglia evitando il formarsi di macchie e sedimenti opachi.
Caricare il brillante
A bianco della vaschetta del detersivo, si trova il contentatore del brillantante (fig.A "3").
Per aprire il coperchio, premere la linguetta sul coperchio del serbatoio brillantante e sollevarla.
Aggiungere brillantante fino all'indicazione Max.
Se è fuoriuscito il brillante, rimuoverlo alla vasca di lavaggio.
Il brillante fuoriuscito cui provocare un'eccessiva formazione di schiuma durante il ciclo di lavaggio.
- Chiudere il coperchio del serbatoio del brillantante.
Il coperchio si blocca nella sua posizione.
Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche.
Modelli dotati di display o di spia brillante (a seconda dei modelli)
Quando diviene necessario provvedere a riempire il contentatore del brillantante, sul display verrà visualizzato la mancanza di brillantante (nei modelli con display) o verrà visualizzato tramite l'accensione dell'apposita spia sul crucotto.
La regolazione è stata impostata alla fabbrica al livello 4 in quanto questo soddisfa la maggior parte dell'utenza.
Regolazione della quantità di brillantante
Iniziare la procedura SEMPRE alla condizione di lavastoviglie spenta.
- Accendere la macchina premendo il pulsante "ON/OFF" ①.
- Mantenere premuto il pulsante "IMPOSTAZIONI 5" (5Sec.)" si感人 un breve suono.
3.Sul display compare la scritta "IMPOSTAZIONI".
4.Navigare nel sottomenu premendo i tasti "SELEZIONE PROGRAMMI"
- Scegliere la voce "BRILLANTANTE".
6.Premi "AVVIO/RESET" per accedere ai livelli di regolazione.
7.Premi "SELECTION PROGRAMMI"
per selezionare il valore (R1.....R6). Con il livello R0 non vi è erogazione del brillantante.
8.Premi "AVVIO/RESET" per confirmare.
9.Premere ON/OFF ① per confirmare.
Il contentuto in calcare dell'acqua influenza notevolmente sua la presenza di incrostazioni che il grado di asciugatura. E' perché importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumento la regolazione di una posizione.
Modelli non dotati di spia brillante (a seconda dei modelli):
è possibile controllare il livello del brillante per mezzo del visualizzatore ottico (B) posto sul contentatore di erogazione.
PIENO VUOTO
riflesso scuro
riflesso chiaro
Regolazione della quantità di brillantante
E' possibile regolare la quantità di brillantante utilizzata alla lavastoviglia durante il lavaggio solamentetramite apposita APP scaricabile dal scopo con l'ausilio dello smartphone.
La regolazione è stata impostata alla fabbrica al livello 2 in quanto questo soddisfa la maggior parte dell'utenza.
Il contentuto in calcare dell'acqua influenza notevolmente sua la presenza di incrostazioni che il grado di asciugatura. E' perché importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumento la regolazione di una posizione.
10. PULIZIA FILTRI
(Fig. A "4")
Ilsystemafiltranteecostituito da:
- Bicchierino centrale, che trattiene le particelle più grosse di sporco;
- Microfiltr, posto sotto la piastra, che trattieneanche le particelle di sporco più piccole assicurando un ottimo risciacquo;
- Piastra, che filtrà continuamente l'acqua di lavaggio.
Per ottener sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di agli lavaggio.

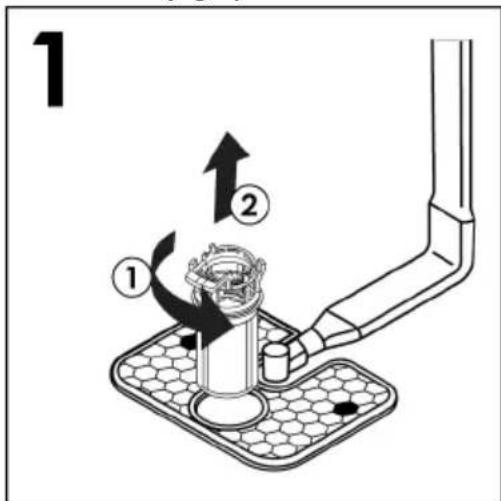

Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario ① quindi estrarre il gruppoominator sollevandolo versusl'alto (fig.1).
Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig.2) premere i due tasti ai lati del bicchierino ed estrarlo verso l'alto.

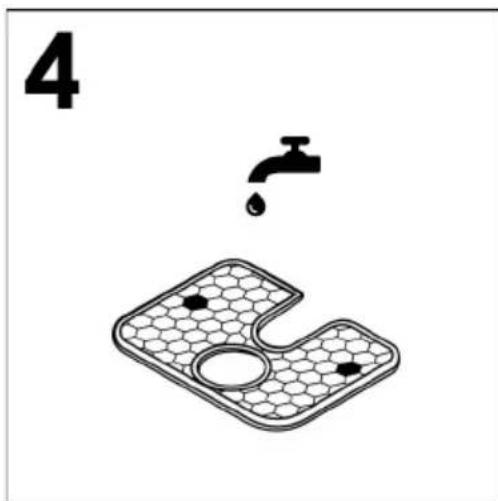

Rimuovere la piatra filtro (fig.3) e lavare il tuttoizzato un getto di acqua (fig.4), eventually aiutandi con uno spazzolino.
-
Rimontare la piastra e il gruppo filtri seguito in senso inverno le operazioni precedenti, avendo cura di riavvitare correttamente i componenti per non pregiudicare il funzionamento della lavastoviglia.
-
Con il Microfiltrato Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri cui essere effettuata agli 15 giorni. Tuttavia, è consigliabile controllare dopo agli lavaggio che il bicchierino centrale e la piastra non siano intasati.
ATTENZIONE:
Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglia. Avere cura di riavvitare, in senso orario, il filtrlo nella piastra perché un inserimento impreciso del gruppo filtrante cui pregiudicare il funzionamento della macchina.
Non usare la lavastoviglie allaFilteri.
11. CONSIGLI PRATICI
Consigli per ottenere ottimi risultati di lavaggio.
- Prima di disporre le stoviglia nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffe, buccé di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti.
Non è necessario risciacquare le stoviglie prima di collocarle nella macchina perché comporta un aumento del consumo di acqua e di energia e non è raccomandato.
- Qualora le pentole e padelle fosseroecessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in amollo in attesa del lavaggio.
- Sistemare le stoviglie con l'apertura rivolta verso il basso.
- Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta系統azione vi darà migliori risultati di lavaggio.
- Dopo aver sistematico le stoviglie, verificare che i bracci lavanti possano girare liberamente.
- Pentole ed altri stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe inammollo con acqua e detersivo per lavastoviglie.
Per il perfetto lavaggio di argenteria è necessario:
a) sciacquarla appena dopo l'uso, soprattutto se è stata impiegata per maionese, uova, pesce, ecc.;
b) non cospargerla con detersivo;
c) non metterla a contatto con altri metalli.
Consigli utili per risparmiare.
Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell'ambiente e con il massimo risparmio.
- Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la massima attività di carico della propria lavastoviglia. É possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico.
- Nel caso si volesse lavare a piano carico, riponete le stoviglia nella macchina appena terminati i pasti, sistemandole in più riprese, effettando eventualmente il programma AMMOLLO/PRELAVAGGIO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo.
- In presenza di sporchi peu consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo leindicazioni riportate nelleelenco programmi.
- I programmi più efficienti in termini di consumo combinato di acqua e energia sono generalmente quelli che operano ad una temperatura più bassa e con una maggiordurata.
- In una lavastoviglia, il consumo di energia e di acqua è inferiore rispetto al lavaggio manuale, se la lavastoviglia è utilizzata seguito le istruzioni e i consiglio del produttore.
Cosa non lavare.
-
E bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzato pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificamente indicato.
-
Certe decorazioni possono tendere a sbiadir, pertanto si consiglia di effettuire più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inseire il carico totale.
- É consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verificchi una reazione chimica tra esse.
Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.
Suggerimenti al terme del programma.
- Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore.
- Se le stoviglia vengono lasciate per quale tempo nella macchina, après leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.
12. PULIZIA E MANUTENZIONE ORDINARIA
Una corretta cura dell'elettrodomestico cui prolongarne il ciclo di vita.
PULIZIA ESTERNADELL'APPARECCHIO
- Scollegare la macchina alla rete elettrica.
Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.
PULIZIA INTERNA DELL'APPARECCHIO
- La lavastoviglia non richiede alcuna manutenzione speciale, poiché la vasca di lavaggio è autopulente.
- Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuramente eventuali traccce di cibo, o brillante.
Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio con prodotti specifici per la pulizia e la cura della lavastoviglie.
- Se malrado la normale pulizia dei filtri si notano stoviglia o pentole insufficientamente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano libero da residui di sporco.
Se ciò non fosse, procedere alla loro pulizia nel seguente modo:
1) togliere il braccio lavante superiore, svitando la ghiera da destra verso sinistra (fig.1);
2) Il braccio lavante inferiore si estraetirandolo simplicamente verso l'alto (fig.2);
3) lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati (fig.3);
Non utilizzare attrezzi che possano deformare gli spruzziatori di uscita acqua.
4) Rimontare i bracci lavanti nella identica posizione, ricordando per quello superiore di riavvitare la ghiera da sinistra verso destra, assicurarsi che sia ruotato fino alla posizione di arresto e serrare a fondo (fig.4);
5) Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrá essere imputato solo ad una forte presenza di sali di ferro nell'acqua.
6) Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.
Dopo I'uso.
Dopogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie alla rete idrica di alimentazione e disinserire il tasting di avvio/arresto per isolare la macchina alla rete elettrica.
Se la macchina deve rinanere ferma a lungo, consigliamo le seguenti operazioni:
-
eseguire un programma di lavaggio除去 stoviglia, ma con detersivo per sgrassare la macchina;
-
togliere la spina;
-
chiudere il rubinetto dell'acqua;
-
riempire il contentatore del brillante per risciacqui;
-
lasciare la porta leggermente aperta;
-
lasciare l'interno della macchina pulito;
-
se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0^ , l'acqua residua nelle condutture può gelare. Assicurarsi perché che la temperature sia sopra gli 0^ ed attendere circa 24 ore prima di attivare la macchina.
13. DESCrizIONE COMANDI 14. DATI TECNICI
A Pulsante ON/OFF
B Pulsante Arruolamento Wi-Fi
C Spia Arruolamento Wi-Fi
D Pulsante SELEZIONE F
E Spia MEZZO CARICO
F Pulsante MEZZO CARICO/PASTIGLIE
ACCOSTO
| DATI | ACCOSTO | INCASSO |
| CON PIANO DI LAVORO | SENZA PIANO DI LAVORO | CRUSCOTTO A VISTA | SCOMPARSA TOTALE |
| Larghezza x Altezza x Profondità (cm) | 60x85x60.9 | 59,8x82x58 | 59,8x81,8 ÷ 89,8x57 | 59,8x81,8 ÷ 89,8x55 |
| Ingombro con porta aperta (cm) | 120 | 117 | 117 | 117 |
DATI TECHNICI (vedi targhetto dati)
| Coperti (EN 50242) | 12 | 13 | 14 | 15 | 16 |
| Capacità con pentole e piatti | 8 persone | 8 persone | 9 persone | 9 persone | 9 persone |
| Pressione nell'impiano idraulico (MPa) | Min. 0,08 – Max. 1 |
| Ampere fusibile / Potenza max assorbita / tensione di alimentazione | Vedere targhetto dati |
15. SCELTA PROGRAMMA E FUNZIONI
Tasto ON/OFF ①
Per accendere e spegnere l'apparecchio premere tasto ON/OFF ①.
Impostazione dei programmi
- Aprire lo sportello ed introdurre le stoviglia da lavare.
- Premere il pulsante "ON/OFF" ①. La spia del programma "ECO" o il programma memorizzato lampeggeranno.
Scegliere un diverso programma premendo il pulsante "SELEZIONE PROGRAMMI" P. La spia del programma scelto lampeggerà.
- Se si desidera selezionare un'opzione, premere il pulsante correspondente (la relativiva spia s'illuminera).
- Premere il pulsante "AVVIO/RESET" (la spia del programma scelto passera da luce lampeggiante a fissa).
- A sportello chiuso, dopo un segnale acustico, il programma si avviere automaticamente.
Nel caso d'interruzione di corrente, la lavastoviglia conserva in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrogato, non appena sare ripristinata l'alimentazione elettrica.
Programmi "IMPULSE" o a "INTERMITTENZA" (Solo nei modelli dove è presente)
Alcuni programmi utilizzano un sistema di lavaggio a impulsi o a intermittenza (a secondo del modello) che riduce i consumi, il rumore e migliorara le prestazioni.
Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica peculiare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.
Interruzione di un programma
Sconsigliamo l'apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si après lo sportello (per esempio perché si voglioni aggiungere delle stoviglia) la macchina siferma automaticamente.
Richiudendo lo sportello, alla premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.
ATTENZIONE:
Se si après lo sportello nelle la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato.
Modifica di un programma in corso
Se si vuoleambiare oannullare unprogramma giain corso, procedere nel seguente modo:
- Tenere premuto per almeno 3 secondi il pulsante RESET. Verranno emessi dei segnali acustici e le spie dei programmi si accenderanno e spegneranno singolarmente e in sequenza.
- La spia del programma "ECO" o il programma memorizzato lampeggeranno.
- A Anything's gonna be possible to posture a new video.
ATTENZIONE:
Prima di far partire un nuovo programma, è bene accertarsi che non sia gia stato asportato il detersivo; seosi fosse, ripristinare la dose nel contentatore.
Fine del programma.
La fine del programma verrà indicata tramite un 3 segnali della durata di 3 secondi intervallati da una pausa di 20 secondi; dopo un minuto la lavastoviglie si spegnerà e allo stesso tempo sul display comparirà la scritta "FINE" per un minuto.
Solo nei modelli dove è presente l'opzione AUTO DOOR, durante la fase di asciugatura la porta si aprirà automaticamente e bisognera attendere l'indicazione di fine ciclo prima di prelevare le stoviglie.
Pulsante opzione MEZZO CARICO/
PASTIGLIE
Questo tasto permette di selezionare due differenti funzioni, a seconda del programma selezionato:
Pulsante "MEZZO CARICO" (Solo nei modelli dove è presente)
Appositamente sviluppato per piccoli carichi leggermente sporchi che si adatta a circa la meta della capacité della lavastoviglia. Selezionando questa opzione, puoi risparmiare tempo, energia e acqua. Dopo aver selezionato il programma premere il tasting "MEZZO CARICO" 12 e si accenderà la spia. Se l'opzione non è compatible col programma impostato si sentirà un suono.
Pulsante "PASTIGLIE" (Solo nei modelli dove è presente)
Questa opzione permette l'utilizzo ottimale delle pastiglie ("3 in 1"/"4 in 1"/"5 in 1", ecc.). Premendo quello pulsante, il programma di
lavaggio impostato viene modificato, in modo da ottenere la migliorie prestazione con l'uso delle pastiglie o dei detersivi combinati; inoltre, viengono disattivati gli indicatori di mancanza sale e brillantante.
Dopo aver selezionato il programma
premere il tasto "PASTIGLIE" secondi e si accendera la spia.
per 5
Se l'opzione non è compatible col programma impostato si sentirà un suono.
ATTENZIONE:
Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa)anche per successivi programmi di lavaggio e potra essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relative pulsante per 5 secondi.
L'uso di quest'opzione è raccomandato specialmente in caso di utilizzo dei programmi RAPIDI, la cui durata sera prolongata per consentire una migliorione azione del detersivo in pastiglia.
"SMART DOOR" (apertura automatica della porta) (Solo nei modelli dove è presente)
Questa funzione aziona uno speciale dispositivo che après la porta di quale centimetro al termine del programma "ECO". L'apertura della porta nell'ultima fase dell'asciugatura permette di sfruttare il ricircolo dell'aria, eliminando il rischio della formazione di cattivi odori. Quando la porta si aprira sul display comparirà il messaggio "SMART DOOR".
ATTENZIONE:
Questa funzione sare automaticamente attiva solo nel programma "ECO". Nel caso si scelga di utilizzato l'opzione "EXPRESS" la funzione SMART DOOR risulterà disabilitata. Per il funzionamento di queste OPZIONI fare riferimento alla "TABELLA PROGRAMMI".
ATTENZIONE:
Con esta opzione selezionata, non si delve in alcun modo impedire l'apertura della porta o forzarne la chiusura per non danneggiare il meccanismo. Lasciare libero lo spazio davanti alla porta e prima di richiuderla, attendere il rientro del disposativo di aperture.
Indicatore di riempimento sale
Questo modello è dotato di una spia sul cruscotto che si accende quando diviene necessario provedere a riempire il contentatore del sale.
Pulsante "RESET" SPIA SALE (solo nei modelli dove è presente il tasting reset spia sale)
Dopo aver riempito il contentatore del sale, è necessario tenere premuto quello tasting sono allo spegnimento della relativa spia.
ATTENZIONE:
Effettuare questa operazioneenza aver riempito il contentatore del sale, compromette il corretto funzionamento della relativa spia.
Per garantire il corretto funzionamento della spia che indica l'esaurimento del sale, RIEMPIRE SEMPRE IL CONTENITORE COMPLETAMENTE.
Pulsante "PARTENZA RITARDATA/IMPOSTAZIONI"
Questo tasto permette di selezionare due differenti funzioni:
PARTENZA RITARDATA
Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo di 3, 6 o 9 ore. Per impostare la partenza ridarata procedere nel seguente modo:
- Scegliere un programma premendo il pulsante "SELEZIONE PROGRAMMI" P.
- Premere il pulsante "PARTENZA RITARDATA" (ad agli pressione si potrà impostare una partenza ritardata rispettovamente
Tip A (a secondo del modello)
3h Spia accesa
6h Spia accesa
9h entrambe le spie accese
Tipo B (a secondo del modello)
Per avviare il conteggio, premere il pulsante "AVVIO/RESET" (la spia relativa al tempo risultera fissa).
Nel caso si imposti un ritardo di 9 ore, il decremento del tempo alla partenza viene visualizzatoattraverso l'accensione della spia 6h dopo 3 ore e della spia 3h dopo 6 ore.
Al termine delle ultime 3 ore (alla fine del conteggio) la spia 3h passera da luce lampeggiante a fissaindicando la fase di lavaggio ed il programma partirà automaticamente.
Se il conta alla rovescia non è ancorata terminato e quando il programma non è alcora partito, è possibile cancellare o annullare la partenza ridardata, scegliere un'alto programma o selezionare/deselezionare il pulsante opzione, procedendo nel seguente modo:
- Tenere premuto per almeno 3 secondi il pulsante RESET. Verranno emessi dei segnali acustici e le spie dei programmi si accenderanno e spegneranno singolarmente e in sequenza.
- La partenza ridardata ed il programma selezionato verranno annullati. Le spie dei programmi lampeggeranno, la lavastoviglie è pronta per una impostazione dei programmi.
- IMPOSTAZIONI
La lavastoviglie è regolata con determinate impostazioni di fabbrica.
Tuttavia da tasto "IMPOSTAZIONI" è possibile adattare i vari parametri alle proprie esigenze di lavaggio.
I parametri che sono regolabili sono:
DECALCIFICATORE
Per le impostazioni del decalcificatore, videere l'apposto capitolo.
INDICATORE ACUSTICO
Attiva o disattiva la segnalazione acustica di fine programmata.
FUNZIONEMEMO
Per abilitare la memorizzazione dell'ultimo programma utilizzato.
Iniziare la procedura SEMPRE alla condizione di lavastoviglie spenta.
- Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" ① per circa 3 sec.
- Premere per 5 secondi il tasting "IMPOSTAZIONI". L'insertimento della modalità impostazioni sare segnalato dai lampeggi di alcune spie sul cruscotto.
- Ora, scegliere casa si vuole impostare.
INDICATORE ACUSTICO
- Premere il pulsante "MEZZO CARICO/PASTIGLIA" per attivare o disattivare l'indicatore acustico.
- l'indicatore acustico risulterà attivo se si accenderà la spia "MEZZO CARICO/PASTIGLIA" e si sentirà un suono.
- l'indicatore acustico risultera spento se non si accenderà la spia dell'opzione "MEZZO CARICO/PASTIGlia" e non si udiirà alcun suono.
Premere il pulsante "AVVIO/RESET" per salvare l'impostazione e uscire dal menu impostazioni.
FUNZIONEMEMO
Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo:
Premere il pulsante "PARTENZA RITARDATA/IMPOSTAZIONI" per attivare o disattivare la FUNZIONE MEMO.
- la FUNZIONE MEMO risulterà attiva se si accenderà la spia "6h".
- La FUNZIONE MEMO risulterà disattivata se la spia "6h" risulterà spenta.
Premere il pulsante "AVVIO/RESET" per salvare l'impostazione e uscire dal menu impostazioni.
PROTEZIONE BAMBINI
La lavastoviglie è dotata di una protezione bambini elettronica. La protezione bambini disabilita i comandi evitando che vengano effettuate modifiche indesiderate o accidentali.
La protezione bambini cui sono attivata o disattivata nel seguente modo:
Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" ① per circa 3 sec.
- Premere il tasto "PROTEZIONE BAMBINI" per circa 5 secondi.
- Solo il tasting "ON/OFF" ① rimarra attivo.
PER DISATTIVARLO
- Premere il tasto "PROTEZIONE BAMBINI" per circa 5 secondi.
Specnendo la macchina col tasting "ON/OFF", nella successiva accensione della macchina la protezione bambini risulterà attivata.
ATTENZIONE:
Se il dato protezione bambini è attivo a agli tasto premuto la macchina emetterà un suono e farà due lampeggi.
16. CONTROLLO REMOTO (WI-FI)
Questo appearecchio è equipaggiato di technologia Wi-Fi che consente il controllo da remoto della macchinatramite App.
Associazione elettrodomesticosu App
- Scaricare l'App hOn sul proprio dispositivo inquadrando il seguente codice QR:
L'App hOn è disponible sia per dispositivi con sistema operativo Android che per iOS, sia per tablet che per smartphone.
Per scopire tutti i dettagli delle funzioni Wi-Fi, esplora i menu dell'App accedendo in modalità DEMO.
- Assicurarsi di essere connessi alla rete Wi-Fi di casa con il proprio smartphone/ tablet.
IMPORTANT: La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. Non è possible configurare l'elettrodomestico se la rete di casa è impostata sulla banda a 5 GHz.
Attivare il BLUETOOTH sul proprio smartphone/tablet (se disponibile).
- Aprière l'App, creare il profilo utente e associare l'elettrodomestico seguendo leindicazioni sul display dello smartphone o la procedura descritta nella "Quick Guide" allegata al prodotto.
Associazione riuscita
- Se l'associazione con l'app va a buon fine, La spia "Wi-Fi" risultera accesa fissa.
- É ora possibile controllare la lavastoviglie dall'App.
Associazione non riuscita
Se l'associazione con l'App fallisce (o sono passati 5 min):
La spia "Wi-Fi" si spegnerà.
- La lavastoviglie risulterà non connessa.
Ripetere la procedura di associazione dall'App.
Reset WiFi
In caso di problemi o cambio delle impostazioni del router di casa (es:chio neme rete/password, fornitore internet, ecc...) occorre effettuare nuovamente la procedura di associazione, rimuovendo il prodotto dall'App, oppure modificando le credenziali della rete Wi-Fi dalle impostazioni dell'elettrodomestico, all'interno dell'App.
ABILITAZIONE CONTROLLO REMOTO
Ogni volta che si vuole utilizzato la lavastoviglia da remoto:
DISABILITAZIONE CONTROLLO REMOTO
Per uscire dal controllo remoto, premere di nuovo il tasto "Wi-Fi" sull'elettrodomestico.
La spia "Wi-Fi" lampeggerà molto lentamente.
- Senza ciclo in esecuzione:
Sara possible selezionare manualmente un nuovo ciclo.
- Con ciclo in esecuzione:
- La spia del ciclo in esecuzione rimarra接触到.
accesa fino al completamento dello stesso.
- Il ciclo verrà portato a termine alla essere avere il controllo da App.
Ulterioriore modalità per uscire dal controllo remoto.
Premere il tasto "AVVIO/RESET" per 3 sec. L'eventuale ciclo in esecuzione verrà annullato e la macchina uscira alla modalità CONTROLLO REMOTO. La spia "Wi-Fi" lampeggerà lentamente. Sarà possibile impostare un nuovo ciclo di lavaggio dal pannello comandi.
- Premere il tasting "ON/OFF" per 3 sec (o interruzione di corrente)
L'eventuale ciclo in esecuzione verrà messo in pausa e la macchina uscirà alla modalità CONTROLLO REMOTO. Alla riaccensione, la spia "Wi-Fi" lampeggerà lentamente e l'eventuale ciclo in esecuzione proseguirà dal punto di interruzione.
Con CONTROLLO REMOTO attenuato e ciclo in esecuzione, spegnendo e riaccendendo l'elettrodomestico tramite il tasto ON/OFF (o per mancanza di corrente) il ciclo prosegue dal punto di interruzione. Il "CONTROLLO REMOTO" viene disabilitato.
Aprendo la porta, l'eventuale CONTROLLO REMOTO verrà disabilitato. Per riprendere il commando da App, chiudere la porta.
Spia Wi-Fi
- Indica lo stato della connessione Wi-Fi.
Può essere:
- ACCESA FISSA: controlo remoto attivo
- LAMPEGGIANTE MOLTO LENTA: controlled remoto disattivo.
- LAMPEGGIANTE LENTA: reset della rete Wi-Fi (durante l'associazione sull'App).
- LAMPEGGIANTE VELOCE: elettrodomestico associato all'app ma connessione Wi-Fi assente. Controllare il corretto funzionamento del router o credenziali Wi-Fi domestiche modificate (Nome rete e/o password). In quello caso, aggiornare le impostazioni all'interno dell'app, seguito le istruzioni sullo smartphone.
17. ELENCO PROGRAMMI
| Programma Descrizione |
| P1 | 49' | RAPIDO 49' |
| P2 | | UNIVERSALE |
| P3 | TECO | ECO |
| P4 | | INTENSIVO |
| P5 | | PRELAVaggio |
Programmi con prelimavaggio
Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX 6 g) nella apposita sede del detersivo per il prelavaggio. (vedere capitolo caricamento detersivo).
| Programma | Detersivo prelavaggio | Temperatura di lavaggio (°C) | Durata media di lavaggio 1 (min.) | Opzioni |
| Pulsante "PARTENZA RITARDATA" | Pulsante "PASTIGLIE" | Pulsante "MEZZO CARICO" |
| P1 | 49' | RAPIDO 49' | ● | 60 | 49 | SI | SI | N.D. |
| P2 | | UNIVERSALE | - | 60 | 131 | SI | SI | SI |
| P3 | TECO | ECO | - | 45 | 233 - 236 | SI SI SI | | |
| P4 | | INTENSIVO | ● | 75 | 135 | SI | SI | N.D. |
| P5 | | PRELAVaggio | - | - | 10 | SI | N.D. | N.D. |
= Aggiunta di detersivo per prelavaggio
N.D. = OPZIONE NON DISPONIBILE
1) Con acqua fredda (15^) - Tolleranza ± 10%
Con acqua calda il tempo residuo al termine del programma si aggiorna automaticamente durante lo svolgimento dello stesso.
Valori misurati in laboratorioio secondo la Norma Europea EN 60436 (nell'uso quotidiano, sono possibili differenze).
La durata effettiva del ciclo di lavaggio varia a seconda del modello.
Il programma ECO è indicato per il lavaggio di stoviglia con grado di sporco normale e per tale utilizzato risulta il programma più efficente in termini di consumo combinato di acqua e di energia, inoltre quello programma è utilizzato dagli enti normativi per valutare la conformità alla normativa dell'UE in materia di progettazione ecocompatibile.
Ad eccezione del programma ECO, i valori riportati per gli altri programmi sono puramenteindicativi. La durata effettiva puo essere influenzata da numerousi fattori, quali la temperatura dell'acqua, la pressione dell'acqua di alimentazione. la temperature ambiente, la quantità di detersivo utilizzata. la quantità di stoviglia e la distribuzione delle stoviglia nei cesti di carico.
18. IMPIANTO DI DECALCIFICAZIONE
L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Piè elevato è il contento di quosti sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzato del sale rigrerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie.
Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.
Regolazione del decalcificatore
Il decalcificatore può trattare acqua condurezza fino a 90^ (gradi francesi), 50^ (gradi tedeschi) tramite 6 livelli di regolazione.
I livelli di regolazione vengono riportati nella tabella segunte con la relativa acqua di rete da trattare.
| Livello | Durezza dell'acqua | Uso sale rigrante | Spia Programma |
| °fH (gradi francesi) | °dH (gradi tedeschi) |
| S0 0-5 0-3 NO | | Nessuna spia |
| S1 6-15 4-9 SI | | P1 |
| S2 16-30 10-16 SI P1+P2 | | |
| *S3 31-45 17-25 SI | | P1+P2+P3 |
| S4 46-60 26-33 SI | | P1+P2+P3+ P4 |
| S5 61-90 34-50 SI | | P1+P2+P3+ P4+P5 |
- La regolazione è stata impostata alla fabbrica al livello 3 in quanto questo soddisfa la maggior parte dell'utenza.
A seconda del livello di apparomenza della vostra acqua, impostare il valore di decalcificazione nel seguente modo:
Iniziare la procedura SEMPRE alla condizione di lavastoviglie spenta.
- Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" ① per circa 3 sec.
- Premere per 5 secondi il tasto "IMPOSTAZIONI" per entrare nel menu. L'inserimento della modalità impostazioni sare segnalato da 6 lampeggi di alcune spie sul crusotto.
- Premere il pulsante "SELECTIONE PROGRAMMI" P per scegliere il livello di decalcificazione voluto: ad agli pressione s'illuminerà la spia corrispondente in base alla tabella precedente (P1→S1, P1+P2→S2...) Per il livello "S0" tutte le spie risulteranno spente.
- Premere il pulsante "AVVIO/RESET" per salvare l'impostazione e uscire dal menu impostazioni.
ATTENZIONE:
Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "ON/OFF" ① e ripartire dall'inizio.
La fase di rigenerazioneiene effettuata alla fine di un ciclo di lavaggio.
La quantità di acqua consumata nella fase di rigenerazione delle resine è di circa 3,5I, con un consumo di energia di circa 1Wh ed un incremento di tempo ciclo di circa 7 minuti.
Per il ciclo Eco è come riportato in tabella.
| Livello | Spia Programma | Frequenza |
| S0 | Nessuna spia | Mai |
| S1 P1 | | 1 agli 9 cicli |
| S2 P2 | | 1elli 5 cicli |
| *S3 P3 | | 1elli 4 cicli |
| S4 | P4 | 1elli 2 cicli |
| S5 | P5 | Ogni ciclo |
19. RISOLUZIONE PROBLEMI E GARANZIA
Nel caso si pensi che la lavastoviglie non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolverve le anomalie più comuni. Se l'anomalia non dovesse risolversi o ripetersi, sare necessario contattare il servizio assistenza.
SEGNALAZIONE ERRORI
- Modelli dotati di display: gli errorsi verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 2 = 2 ) con un breve segnale acustico.
- Modelliswana display: gli errorsi verranno indicati tramite il lampeggio di tutte le spie per un numero di volte pari al codice dell'errore, seguiti da una pausa di 5 secondi (esempio: Errore 2 = 2 lampeggii, pausa di 5 secondi, 2 lampeggii, ecc...).
| Errore visualizzato | Significato e soluzioni |
| "NO ACQUA" con un breve segnale acustico(Solo nei modelli dove è presente). | La macchina non carica acqua. |
| Verificare che il rubinetto dell'acqua sia aperto. |
| Appurare che il tubo di carico non sia piegato o schiacciato. |
| ERRORE E2 (con display)con un breve segnale acustico. | Tubo scarico non ad altezza corretta (vedere sezione installmentazione). |
| Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e verificare che il filtrlo "antisabbia" non sia intasato. |
| ERRORE E3(con display)con un breve segnale acustico. | La macchina non scarica l'acqua. |
| Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. |
| Verificare che il sifone non sia ostruito. |
| ERRORE E4(con display)con un breve segnale acustico. | Perdita d'acqua. |
| Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. |
| Verificare che il sifone non sia ostruito. |
| ERRORE E8(con display)con un breve segnale acustico. | Elemento riscaldante dell'acqua non funziona correttamente o la piastra filtrlo intasata. |
| Pulire piastra filtrlo. |
| ERRORE E18(con display)con un breve segnale acustico. | Problemi livello acqua verificare piastra filtrlo intasata. |
| Pulire piastra filtrlo. |
| ERRORE E21
(con display)
con un breve segnale
acustico. | Carico acqua non controllato con elettrovalvola aperta |
| Chiudere immediatamente il rubinetto dell'acqua e togliere
l'alimentazione elettrica all'elettrodomestico. |
| Qualsiasi altro codice
d'errore (con display) | Spagnere la lavastoviglie, staccare la spina e attendere un minuto.
Accendere nuovamente la macchina e avviare un programma. Se
l'errore dovesse ripresentarsi, contattare un Centro Assistenza
Tecnica Autorizzato, comunicando l'errore visualizzato. |
Solo modellienza display
Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un'anomalia, la spia corrispondente al ciclo scelto lampeggerà in maniera molto veloc e verrà emesso un segnale acustico intermittente. In quello caso, spegnere la lavastoviglie premendo il pulsante "ON/OFF".
Dopo aver controllato che il rubinetto dell'acqua sua aperto, che il tubo di scarico non sua piegato, che il sifone non sua otturato o i filtri intasati, impostare nuovamente il programma scelto.
Se I'anomalia dovesse ripetersi, sare necessario contattare il Servizio Assistenza Tecnica.
Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaringo l'acqua in effesso.
ATTENZIONE:
Per evitare l'intervento intempestivo del disposativo di sicurezza antitrabocco, si raccomanda di non muovero o inclinare la lavastoviglie durante il funzionamento.
Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sa acqua nella vasca.
Altre anomalie
| ANOMALIA | CAUSA | SOLUZIONE |
| 1. Non funziona con qualsiasi programma | Spina corrente elettrica non inserita nella presa | Inserire spina |
| Tasto O/I non inserito | Inserire tasting |
| Sportello aperto | Chiudere sportello |
| Manca energia elettrica | Controllare |
| 2. Non carica acqua | Vedi cause 1 | Controllare |
| E' chiuso il rubinetto acqua | Apriere il rubinetto acqua |
| Il tubo di carico è piegato | Eliminate le pieghe del tubo |
| Il filtrlo del tubo di carico acqua è intasato | Pulite il filtrloippo all'estremità del tubo di carico |
| 3. Non scarica acqua | Filtro sporco | Pulire filtrò |
| Tubo di scaricoiegato | Raddrizzare tubo di scarico |
| La prolunga del tubo di scarico non è corretta | Seguite esattamente le istruzioni per il collegamento del tubo di scarico |
| Lo scarico a muro non ha lo sfiato in aria | Consultate un tecnico qualificato |
| 4. Scarica acqua in continuazione | Tubo di scarico in posizione troppo bassa | Alzare il tubo di scarico ad almeno 40 cm dal pavimento |
| 5. Non si sentono ruotare i bracci di lavaggio | Eccessivo dosaggio di detersivo | Ridurre dose detersivo. Utilizzato detersivo specifico |
| Oggetti del carico che impedisce la rotazione dei bracci | Controllare |
| Piastra filtrante e filtrloccessivement sporchi | Pulire piastra e filtrlo |
| 6. Nelle macchine elettronichezza display: una o più spie lampeggiano rapidamente | Rubinetto dell'accua chiuso | Spagnere la macchina. Aprente il rubinetto. Reimpostare il ciclo. |
| 7. Se il carico viene parzialmente lavato | Vedi cause 5 | Controllare |
| Fondo di pentole non perfettamente lavato | Crostre troppo tenaci, da ammonbidire prima del lavaggio in lavastoviglie |
| Bordo di pentole non perfettamente lavato | Posizionare meglio la pentola |
| Spruzzatori parzialmente otturati | Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tuttootto getto d'accua |
| Le stoviglia non sono sistmate bene | Non addossate troppo le stoviglia tra di loro |
| L'estremità del tubo di scarico è immersa nell'accua | L'estremità del tubo di scarico non deve toccare l'accua scaricata |
| Il detersivo non è dosato adeguatamente, è vecchio o indurito | Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto |
| Il tazzo del contentatore sale non è chiuso bene | Avvitatelo fino in fondo |
| Il programma di lavaggio scelto è troppo blando | Scegliete un programma più enerico |
| 8. Mancata o parziale asportazione del detersivo | Posate, piatti, pentole, ecc.... interferiscono con l'apertura dello sportellino della vaschetta detersivo. | Caricare le stoviglia in modo che non impediscano l'apertura dello sportellino della vaschetta detersivo. |
| 9. Presenza di macchie bianche sulle stoviglia | Acqua di rete con eccessiva durezza | Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l'anomalia persistsente, richiedere intervento Assistenza Tecnica |
| 10. Rumorosità durante il lavaggio | Le stoviglie sbattono tra di loro. | Sistematele meglio nei cesti |
| I bracci rotanti sbattono sulle stoviglie. | Sistemate meglio le stoviglie |
| 11. Le stovglier non sono perfettamente asciutte | Mancanza di circolazione d'aria | Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l'asciugatura naturale |
| Mancanza brillantante | Utilizzare il brillantante |
NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manually lo sporco dalle stoviglia, in quanto la fase finale di asciugatura provoca l'essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare.
Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetto posta all'interno dello sportello nella parte superiore o sul foglio di garanzia. Forndo tali informazioni, otterrete un intervento più tempestivo ed efficace.
Tranne per l'elenco dei ricambi disponibili nel nostro sito internet, in nessun caso si dovrebbe riparare o tentare di riparare l'apparecchio da soli o far riparare l'apparecchio da persona inesperte e/o non qualificate. Le riparazioni effettuate da persone inesperte e/o non qualificate possono causare lesioni o gravi malfunzionamenti degli apparecchi e danni alle cose. Si consiglia di rivolgersi ai nostri Centri Assistenza Tecnica Autorizzati.
Si consiglia di utilizzato sempre ricambi originali, reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire alla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.
ATTENZIONE:
Il costruttore non può essere ritenuto responsabile di eventuali danni a cose e persone e/o per problematiche legate alla sicurezza consequences a riparazioni non effettuate da un Centro di Assistenza Tecnica Autorizzato o da un fornitore di servizi autorizzato dal costruttore in accordo con le linee guidale dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato durante un tentativo di riparazione nonzsche.
Dal 1^ izzo 2021 le informazioni energetiche e ambientali relative all'etichettatura energetica degli elettrodomestici per uso domestico e alle specifiche per la loro progettazione ecocompatibile sono visibili in Europa nella banca dati dei prodotti (EPREL) al segunte link https://eprel.ec.europa.eu/ o attraverso il QR code situato sull'etichetta energetica.
Assistenza e Garanzia
Il prodotto è garantito, altre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserto nel prodotto. Il certificato dovrá essere conservato e migliorato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. Puoi consultare le condizioni di garanzia ancche sul loro scopo internet.
Per ottenere assistenza compila l'apposto form on-line oppure contattaci al numero che trovi indicate nella pagina di assistenza del nostro sito internet.
I nostri contatti d'assistenza (numeri Telefonici e indirizzi web) dettagliati per paese sono disponibili sul certificato di garanzia che accompagna l'elettrodomestico.
La Ditta costruttrice declina agli responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.
20. INDICAZIONI AMBIENTALI
Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).
Il RAEE contengono sua sostenze inquinanti (che possono avere un impatto negativo sull'ambiente) sua materie prime (che possono essere riutilizzate). E' perché necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostane inquinanti ed estrarre e riciclare le materie prime.
Ogni città sono gliucare un ruolo decisivo nell'assicurare che i RAEE non divertino un problema ambientale; basta seguire quale semplice regola:
i RAEE non vanno mai buttati nella spazzatura indifferenziata;
- i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche...) alleviiti dai Comuni o dalle Società di igiene urbana; in molte località vieneanche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.
In molte nazioni, quando si acquista una nuova apparecchiatura si può consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente (ritiro "uno contro uno") a fatto che il nuovo apparecchio sa ia dello stesso tipo e svolga le stesse funzioni di quello reso.
