MANUALE UTENTE AWE 7010 POWERFIX

11. Normativa in materia ambientale e informazioni sullo smaltimento .. 51

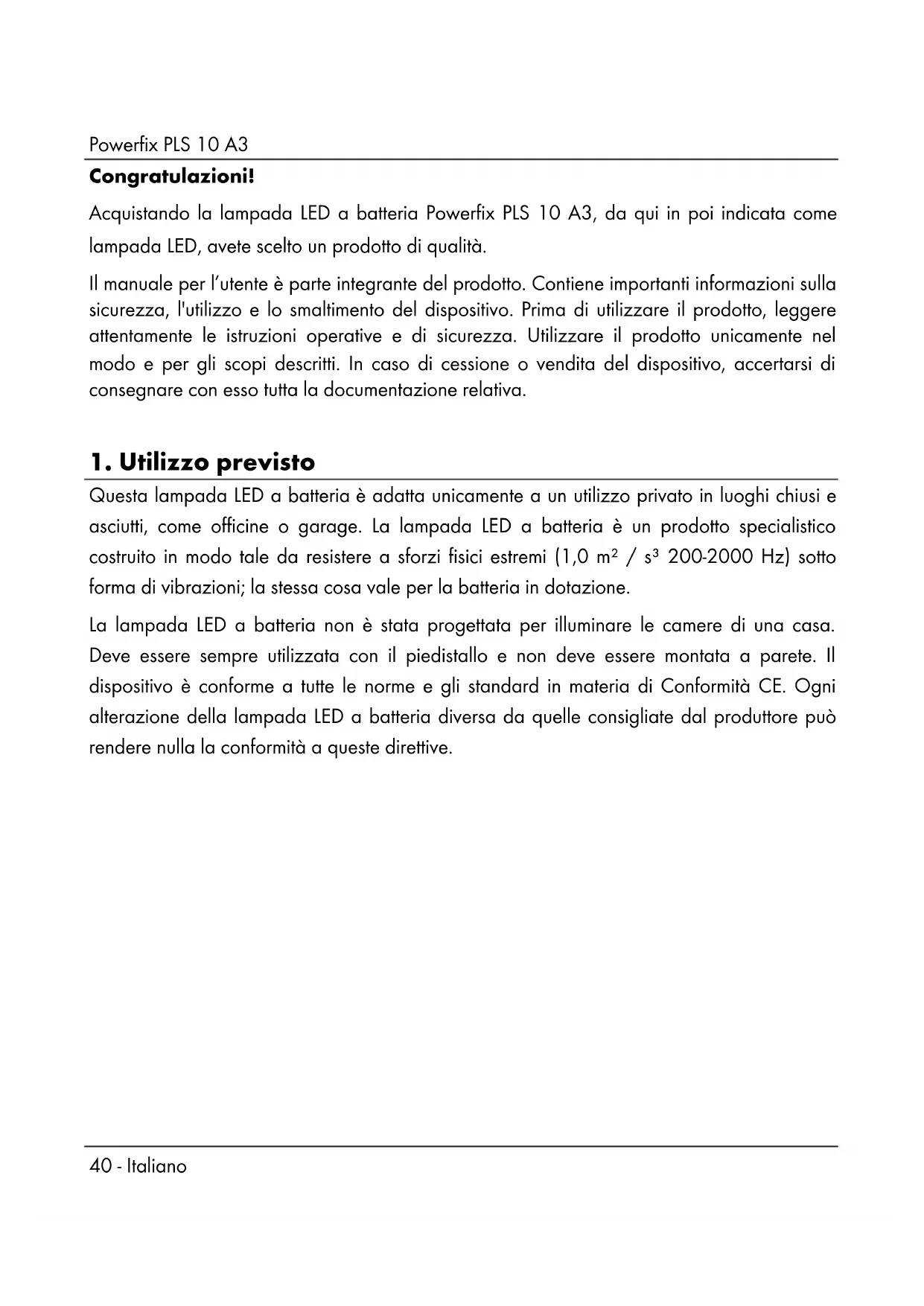

Congratulazioni! Acquistando la lampada LED a batteria Powerfix PLS 10 A3, da qui in poi indicata come lampada LED, avete scelto un prodotto di qualità. Il manuale per l’utente è parte integrante del prodotto. Contiene importanti informazioni sulla sicurezza, l'utilizzo e lo smaltimento del dispositivo. Prima di utilizzare il prodotto, leggere attentamente le istruzioni operative e di sicurezza. Utilizzare il prodotto unicamente nel modo e per gli scopi descritti. In caso di cessione o vendita del dispositivo, accertarsi di consegnare con esso tutta la documentazione relativa.

1. Utilizzo previsto

Questa lampada LED a batteria è adatta unicamente a un utilizzo privato in luoghi chiusi e asciutti, come officine o garage. La lampada LED a batteria è un prodotto specialistico costruito in modo tale da resistere a sforzi fisici estremi (1,0 m² / s³ 200-2000 Hz) sotto forma di vibrazioni; la stessa cosa vale per la batteria in dotazione. La lampada LED a batteria non è stata progettata per illuminare le camere di una casa. Deve essere sempre utilizzata con il piedistallo e non deve essere montata a parete. Il dispositivo è conforme a tutte le norme e gli standard in materia di Conformità CE. Ogni alterazione della lampada LED a batteria diversa da quelle consigliate dal produttore può rendere nulla la conformità a queste direttive.Powerfix PLS 10 A3 Italiano - 41

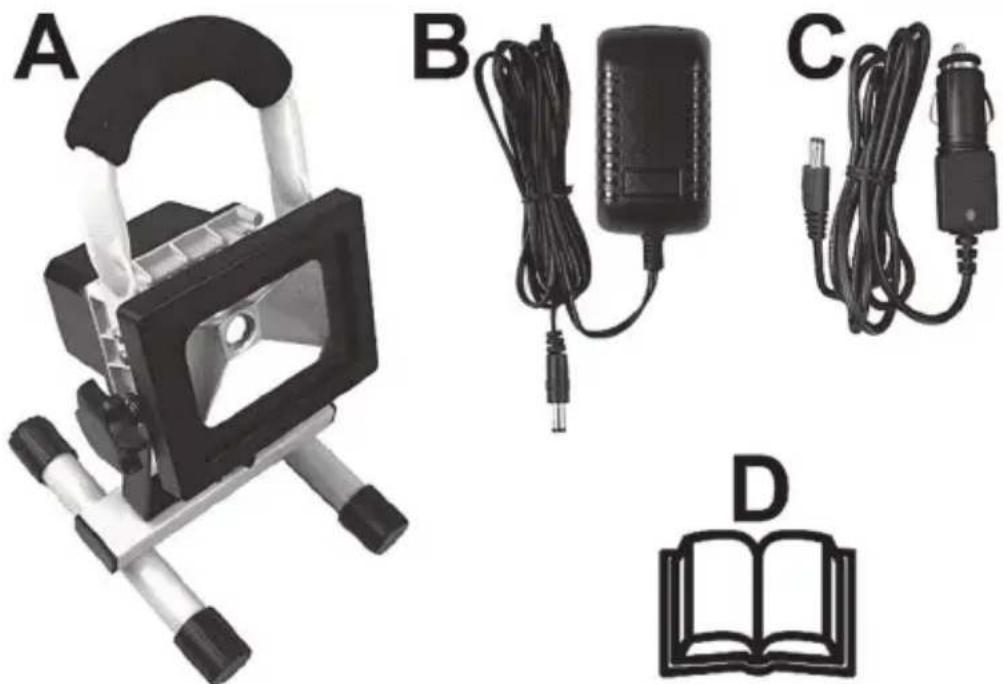

2. Contenuto della confezione

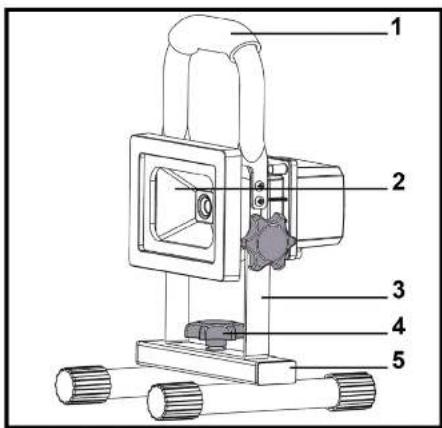

A Lampada LED a batteria Powerfix PLS 10 A3 B Caricabatterie da parete C Cavo caricabatterie da auto a 12/24 V D Queste istruzioni operative (illustrazione grafica) Queste istruzioni sono dotate di una parte pieghevole della copertina. In essa è illustrata la lampada LED a batteria con i numeri di riferimento. Il significato dei numeri è il seguente: 1 Maniglia 2 Lampada LED a batteria 3 Staffa per il montaggio 4 Vite godronata 5 Supporto 6 Indicatore di carica LED 7 Coperchio in gomma per la presa d'ingresso CC (DC-IN) 8 Ingresso CC 9 Interruttore On/Off 10 Viti godronatePowerfix PLS 10 A3

3. Specifiche tecniche

Lampada LED a batteria Marca Powerfix Nome del modello PLS 10 A3 Tensione di funzionamento 12 - 24 V (Corrente continua) Batteria ricaricabile Batteria ricaricabile al litio da 7,4 V / 5200 mAh Tempo di carica della batteria circa 6 ore Durata con la batteria completamente carica circa 4 ore con flusso luminoso a circa l'85% Consumo conbatteria completamente carica circa 10 W Classe di sicurezza III, (bassissima tensione - Extra Low Voltage, ELV) Grado di protezione IP65 (protezione contro la polvere e i getti d'acqua) Posizione operativa verticale - lampada in alto, supporto (5) in basso Area massima di proiezione circa 10m² se montata a 3 m di distanza Luminaire LED Citizen Consumo elettrico LED circa 8,5 W Flusso luminoso totale 900 lm +/-5% (con copertura/vetro) Temperatura colore circa 5.000 K (bianco neutro) Apertura del fascio luminoso circa 100° Temperatura operativa Carica: da 0 a +45°C Esaurimento: da -20 a +45°C Dimensioni (L x H x P) circa 11,4 x 8,6 x 10,5 cm Peso circa 1.040 gPowerfix PLS 10 A3 Italiano - 43 Caricabatterie da parete Produttore GuangZhou HongGuang Electronics Co.,Ltd Modello HV-T16VB-12100A Tensione di ingresso 100 - 240 VCA, 50/60 Hz Tensione di uscita 12 V (Corrente continua), 1 A, Polarità Classe di sicurezza II, Cavo caricabatterie da auto Produttore Powerfix Modello PLS 10 A3 Tensione di ingresso 12 V/24 V (Corrente continua) Tensione di uscita 12 V/24 V (Corrente continua), 1 A, Polarità Fusibile T 3.15 A H 250 V Le specifiche tecniche e il design sono soggetti a modifiche senza preavviso.

4. Istruzioni di sicurezza

Prima di utilizzare questa lampada LED a batteria (A) per la prima volta, leggere attentamente questi avvertimenti e istruzioni anche se si ha familiarità con l’uso dei dispositivi elettronici! Conservare queste istruzioni in un luogo sicuro per un eventuale utilizzo futuro. In caso di vendita o cessione del dispositivo, consegnare anche le istruzioni. Il manuale dell’utente fa parte del prodotto.Powerfix PLS 10 A3

PERICOLO! Questo simbolo e la parola “Pericolo” indicano una situazione potenzialmente pericolosa. Ignorarla può comportare seri danni alle persone o, addirittura, la morte. ATTENZIONE! Questo simbolo e la parola “Attenzione!” indicano informazioni importanti per operare in sicurezza con il prodotto e per la sicurezza dell’utente. L'alimentatore può essere utilizzato solo in ambienti asciutti e al chiuso.

Trasformatore con protezione dai cortocircuiti e sigillatura di sicurezza

Tensione bassissima di sicurezza con particolare protezione contro le scosse elettriche

Dispositivo a funzionamento indipendente per l'impiego di luci esterne senza ulteriore coperturaPowerfix PLS 10 A3 Italiano - 45 AVVERTENZA! I dispositivi elettrici non sono adatti ai bambini. Non lasciare i bambini giocare da soli con i dispositivi elettronici. I bambini potrebbero non comprendere gli eventuali rischi. Tenere il materiale d’imballaggio fuori dalla portata dei bambini. Rischio di soffocamento! AVVERTENZA! Radiazioni LED! Evitare danni agli occhi! Non guardare mai il raggio LED. In caso di sospetti danni alla vista, rivolgersi immediatamente a un medico. AVVERTENZA! In presenza di fumo, rumori od odori insoliti, spegnere immediatamente la lampada LED a batteria. In tal caso, non utilizzare il dispositivo e farlo controllare da un esperto. Non inalare mai il fumo derivante da un possibile incendio del dispositivo. In caso di inalazione accidentale, consultare immediatamente un medico. Le inalazioni di fumo possono risultare dannose. AVVERTENZA! Non utilizzare mai dispositivi ottici, come una lente d’ingrandimento, per guardare direttamente nel raggio di luce. Ciò potrebbe causare danni alla vista. In caso di sospetti danni alla vista, rivolgersi immediatamente a un medico.Powerfix PLS 10 A3

ATTENZIONE! Non appendere o collocare oggetti sopra la lampada LED a batteria. Il corpo non è stato progettato per sostenere pesi. Di conseguenza, ciò potrebbe danneggiare il dispositivo (A). ATTENZIONE! Utilizzare il caricabatterie da parete incluso (B) e il cavo caricabatterie da auto a 12/24 V (C) solo per caricare la batteria incorporata della lampada LED a batteria (A) e non per l'uso continuo come con un alimentatore. Non collegare mai il caricabatterie da parete (B) o il cavo caricabatterie per auto da 12/24 V (C) ad altri dispositivi. Caricare la batteria incorporata nella lampada LED a batteria (A) con il caricabatterie da parete in dotazione (B) e il cavo caricabatterie per auto da 12/24 V (C).

Tutti i contenuti del presente manuale per l’utente sono coperti da copyright e vengono forniti unicamente a scopo informativo. È rigorosamente vietato copiare qualsiasi dato o informazione senza precedente autorizzazione scritta ed esplicita dell’autore. Questo si applica anche a un qualsiasi uso commerciale dei contenuti e delle informazioni. Tutti i testi e le illustrazioni sono aggiornati alla data di pubblicazione. Soggetto a cambiamenti senza preavviso.Powerfix PLS 10 A3 Italiano - 47

6. Prima di iniziare…

Estrarre la lampada LED a batteria (A) e gli accessori dall'imballaggio. Ispezionare la lampada LED a batteria (A) e gli accessori cercando eventuali danni. In caso di danni, non utilizzare la lampada LED a batteria (A).

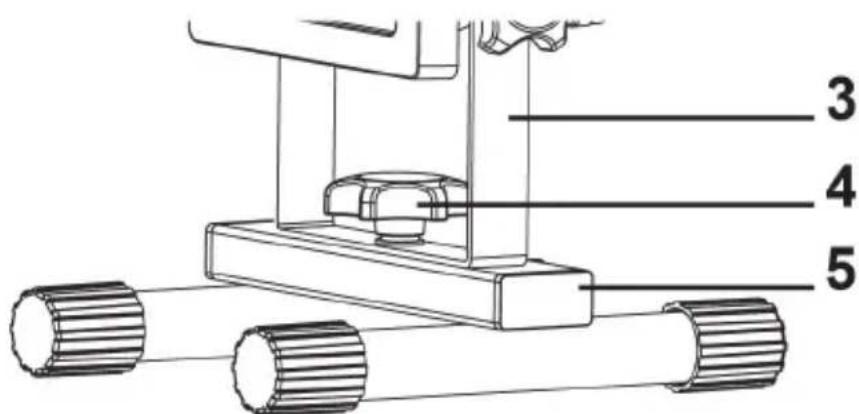

Non sono necessari utensili per installare la lampada LED a batteria (A). La lampada (A) viene fornita in due pezzi (lampada con maniglia e supporto). Per cominciare, assemblare i pezzi. Ruotare in senso antiorario la vita godronata (4) che fissa il dispositivo durante il trasporto ed è inserita sul supporto (5) e rimuoverla. Assicurarsi di non perdere la rondella e l'anello fissante posizionati sul filetto della vite godronata (4). Successivamente, piegare verso il basso la staffa di montaggio (3). Inserire quindi la vite godronata (4) attraverso il foro centrale della staffa di montaggio (3) dall'alto verso la filettatura del supporto (5) e ruotarla in senso orario (v. figura). Stringere la vite (4) in modo che la staffa rimanga fissa sul supporto (5).

6.2 Caricare la batteria

La presa d'ingresso di alimentazione (8) è protetta dall'umidità grazie a un coperchio in gomma (7). Per aprire il coperchio in gomma (7), tirare la chiusura rossa, quindi collegare il connettore del caricabatterie da parete (B) alla presa di ingresso CC (8) della lampada LED a batteria (A). Infine, collegare il caricabatterie (B) a una presa di corrente Prima diPowerfix PLS 10 A3

utilizzare il dispositivo per la prima volta, caricare completamente la batteria al litio. Durante l’operazione di carica, l’indicatore di carica (6) sarà illuminato in rosso. Caricata completamente la batteria, l'indicatore (6) diventa di colore verde. Scollegare il caricabatterie (B) dalla presa di corrente a muro e dalla presa di ingresso CC (8). Chiudere il coperchio di gomma (7). Ora la lampada LED a batteria (A) è pronta all'uso. Nota: Se l'indicatore di carica (6) lampeggia in rosso mentre si usa la lampada LED a batteria (A), la batteria al litio è quasi scarica. In tal caso, ricaricarla.

È possibile utilizzare le due viti godronate (10) per regolare l'angolo verticale e quindi il raggio della lampada LED a batteria (A). Allentare le viti (10) ruotandole di 360° in senso antiorario. Regolare quindi l'angolo verticale della lampada LED a batteria (A) secondo necessità. Stringere infine le due viti godronate (10). Utilizzare l'interruttore On/Off (9) per accendere e spegnere la lampada LED a batteria (A). L'interruttore On/Off (9) è protetto dall'umidità grazie a un coperchio in gomma (7). La posizione dell'interruttore On/Off (9) si riconosce guardando il coperchio di gomma. Inoltre, le posizioni (ON/OFF) sono indicate da delle apposite etichette.

8. Cavo caricabatterie da auto a 12/24 V

Oltre al caricabatterie da parete (B), la batteria al litio della lampada LED a batteria (A) può essere ricaricata con il cavo caricabatterie da auto a 12/24 V (C) fornito in dotazione. Per aprire il coperchio di gomma (7), tirare la chiusura rossa. Collegare quindi il cavo caricabatterie da auto a 12/24 V (C) all'ingresso CC (8) della lampada LED a batteria (A) e a una presa accendisigari da 12/24 V.. L'indicatore LED verde sul cavo caricabatterie da auto (C) indica che è pronto per il funzionamento. Durante l’operazione di carica, l’indicatore di carica (6) della lampada LED a batteria (A) sarà illuminato in rosso. Caricata completamente la batteria, l'indicatore (6) diventa di colore verde. Scollegare il cavo (C) dalla presa dell'accendisigari e quindi dalla presa di ingresso (8). Chiudere l’ingresso CC (8) con il coperchio di gomma (7). Ora la lampada LED a batteria (A) è pronta all'uso.Powerfix PLS 10 A3 Italiano - 49

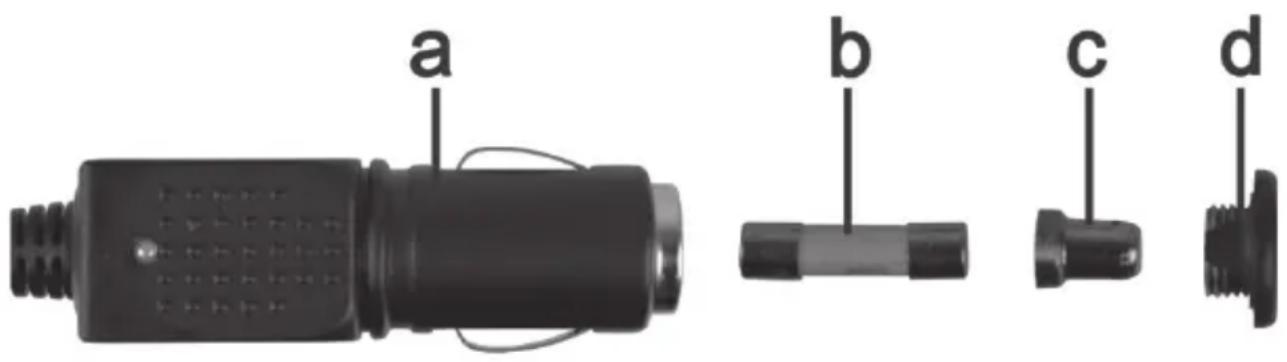

8.1 Sostituzione del fusibile

Se il cavo caricabatterie da auto a 12/14 V (C) è collegato ma l'indicatore LED non si illumina, il fusibile potrebbe essere difettoso.

ATTENZIONE! Se è necessario sostituire il fusibile, assicurarsi di utilizzarne uno dello stesso tipo (v. specifiche tecniche). Per sostituire il fusibile, procedere come segue: Ruotare il tappo della vite (d) in senso antiorario e rimuoverlo dall'alloggiamento del connettore dell'accendisigari (a). Se necessario, utilizzare delle pinze. Sostituire il fusibile (b) la con uno nuovo, dello stesso tipo. Il fusibile è reperibile in qualsiasi negozio di elettronica. Inserire innanzitutto il fusibile (b) nell'alloggiamento del connettore dell'accendisigari (a). Inserire il contatto in metallo (c) nel tappo della vite (d). Inserire quindi il tappo (d) con il contatto metallico inserito (c) nel fusibile (b), quindi avvitare il tappo (d) in senso orario sull'alloggiamento del connettore dell'accendisigari (a).Powerfix PLS 10 A3

9. Manutenzione/Pulizia

La lampada LED a batteria (A) utilizza LED a lunga durata. Questi LED non possono essere sostituiti e non richiedono manutenzione. La batteria incorporata non è una batteria standard e non è disponibile in commercio. Pertanto, non è previsto che il cliente possa sostituire la batteria.

Accertarsi che liquidi non siano penetrati all’interno in quanto potrebbero danneggiare la lampada LED a batteria (A). Per pulire la lampada LED a batteria (A) utilizzare un panno morbido e asciutto. Non impiegare mai solventi o detergenti che possano danneggiare il rivestimento in plastica. In caso di sporco ostinato, utilizzare un panno leggermente inumidito.

9.3 Conservazione del dispositivo inutilizzato

Quando non si intende utilizzare la lampada LED (A) per un lungo periodo di tempo, riporlo in un luogo pulito e asciutto. Per preservare le prestazioni della batteria, ricaricarla regolarmente quando si lascia il dispositivo inutilizzato per lunghi periodi di tempo.

10. Risoluzione dei problemi

La lampada non si illumina Verificare la posizione dell’interruttore On/Off (9). La batteria incorporata potrebbe essere scarica. Ricaricarla.Powerfix PLS 10 A3 Italiano - 51 La batteria non si carica Il caricabatterie da parete (B) è difettoso. Tentare di caricare con il cavo caricabatterie da auto a 12/24 V (C). Il cavo caricabatterie da auto a 12/24 V (C) è difettoso. Verificare che l'indicatore LED verde sul cavo caricabatterie da auto (C) si accenda dopo aver inserito il cavo in un accendisigari alimentato. In caso contrario, sostituire il fusibile del cavo caricabatterie da auto (C) come descritto in "Sostituzione del fusibile"

11. Normativa in materia ambientale e informazioni sullo

smaltimento I dispositivi contrassegnati da questo simbolo sono soggetti alla Direttiva europea 2012/19/EU. Tutti i dispositivi elettrici ed elettronici devono essere smaltiti separatamente dai rifiuti domestici, presso i centri di smaltimento ufficiali. Evitare danni all’ambiente e pericoli per la salute delle persone smaltendo il dispositivo in maniera appropriata. Per ulteriori informazioni su uno smaltimento appropriato, contattare i locali enti di smaltimento, le autorità competenti o il negozio dove è stato acquistato l’apparecchio.

Smaltire i materiali d’imballaggio in maniera eco-compatibile. I cartoni dell’imballaggio possono essere portati ai cassonetti per la carta o nei punti di raccolta pubblica per essere riciclati. Eventuali pellicole o plastiche contenute nell’imballaggio possono essere portate nei punti di raccolta pubblica.

11.1 Rimozione della batteria

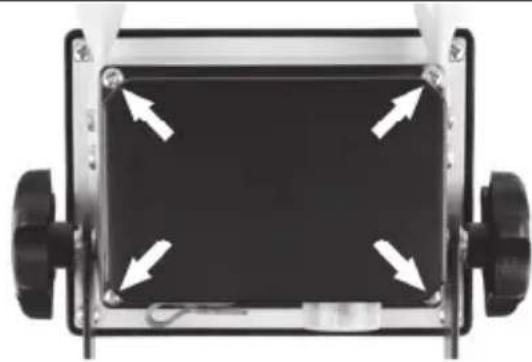

La lampada LED a batteria (A) contiene una batteria incorporata che va rimossa prima di smaltire la lampada (A). Per rimuoverla, procedere come segue:Powerfix PLS 10 A3

coperchio nero del pannello posteriore della lampada LED a batteria (A).

2. Inclinare il coperchio.

3. Scollegare il connettore del cavo della

batteria (freccia) e rimuovere la batteria. Smaltire la batteria e la lampada LED separatamente. Rispettare l’ambiente. Non smaltire le batterie fra i rifiuti domestici. Portarle in un apposito punto di raccolta. Attenzione! Le batterie devono essere smaltite, totalmente scariche, negli appositi punti di raccolta differenziata. Nel caso in cui si gettino batterie non completamente scariche, prendere le necessarie precauzioni per prevenire cortocircuiti. Coprire il cavo della batteria con nastro isolante per evitare cortocircuiti.

12. Note di conformità

Il dispositivo è conforme ai requisiti delle direttive europee in materia. L’attestato di conformità è stato fornito. Il produttore è in possesso delle relative dichiarazioni e della documentazione in materia. La dichiarazione di conformità “EU Declaration of Conformity“ completa può essere scaricata al seguente indirizzo: www.targa.de/downloads/conformity/295811.pdfPowerfix PLS 10 A3 Italiano - 53

13. Informazioni sull'assistenza e garanzia

Garanzia di TARGA GmbH Gentile cliente, con questo apparecchio riceve 3 anni di garanzia a partire dalla data di acquisto. Nel caso in cui dovesse riscontrare difetti del presente prodotto, Lei gode di diritti legali nei confronti del venditore del prodotto. Tali diritti non sono in alcun modo limitati dalla garanzia qui di seguito riportata. Condizioni di garanzia Il periodo di validità della garanzia ha inizio con la data di acquisto. Conservare lo scontrino fiscale originale come prova d'acquisto. Se entro tre anni dalla data di acquisto dovessero essere riscontrati difetti di materiale o di fabbricazione, il prodotto sarà, a nostra discrezione, riparato o sostituito gratuitamente. Durata della garanzia e diritti per difetti La durata della presente garanzia non viene prolungata dalla garanzia legale. Ciò vale anche per i pezzi sostituiti e riparati. Eventuali danni e difetti già presenti al momento dell'acquisto devono essere notificati immediatamente dopo l'apertura della confezione. Allo scadere della garanzia le riparazioni saranno a carico del cliente. Copertura della garanzia L'apparecchio è stato accuratamente prodotto nel rispetto di elevati standard qualitativi e controllato scrupolosamente prima della consegna. La garanzia è valida per difetti di materiale o fabbricazione. Tale garanzia non si estende alle parti del prodotto esposte a normale usura (i cosiddetti pezzi d'usura) o al danneggiamento di pezzi fragili, ad es. interruttori, accumulatori o pezzi in vetro. La presente garanzia decade se il prodotto viene danneggiato, non utilizzato correttamente o sottoposto a manutenzione. Per un corretto utilizzo del prodotto, attenersi scrupolosamente alle istruzioni descritte nel manuale d'uso. Evitare nel modo più assoluto utilizzi e azioni sconsigliate o segnalate come pericolose nelle istruzioni d'uso. Il prodotto è destinato esclusivamente all'uso privato e non commerciale. In caso di utilizzo improprio, scorretto o violento e in caso di interventi non eseguiti dal nostro centro di assistenza autorizzato, la garanzia è da considerarsi nulla. La riparazione o sostituzione del prodotto non comporta l’inizio di un nuovo periodo di garanzia.Powerfix PLS 10 A3

Gestione in caso di garanzia Per una rapida soddisfazione della Sua richiesta, si attenga alle seguenti istruzioni: - Prima della messa in funzione del prodotto, leggere attentamente la documentazione allegata. Se dovesse presentarsi un problema che non si riesce a risolvere con i mezzi indicati, contattare la nostra assistenza clienti. - Per ogni richiesta, si prega di custodire come prova d'acquisto lo scontrino fiscale e il codice articolo oppure il numero di serie, se esistente. - Nel caso in cui non sia possibile trovare una soluzione per via telefonica, tramite la nostra assistenza clienti viene contattata una seconda assistenza, in base alla causa del difetto. Assistenza

Produttore Considerare che il seguente indirizzo non coincide con l'indirizzo dell'assistenza. Contattare in primo luogo il centro di assistenza sopra indicato. TARGA GmbH Coesterweg 45 DE-59494 Soest GERMANIA
