F1409QDS - Lavatrice LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice frontale
Marca	LG
Modello	F1409QDS
Dimensioni (L × P × A)	600 × 590 × 850 mm
Peso	63 kg
Alimentazione elettrica	220 – 240 V~, 50 Hz
Potenza massima	2100 W (lavaggio), 1100 W (vapore)
Capacità di lavaggio	7,0 kg
Consumo d'acqua	49 L (7,0 L/kg)
Pressione acqua ammissibile	0,3 – 10 kgf/cm² (30 – 1000 kPa)
Velocità di centrifuga massima	1400 giri/min
Tecnologia motore	Direct Drive (motore a induzione senza spazzole)
Sistema di lavaggio	Effetto doccia, programmatore Fuzzy Logic, pesatura elettronica
Funzioni speciali	Lavaggio e sgrassaggio a vapore, blocco bambini, sicurezza anti-perdita, controllo di velocità a basso rumore
Opzioni di risciacquo	Normale, Super, Extra, Arresto vasca piena (AVP)

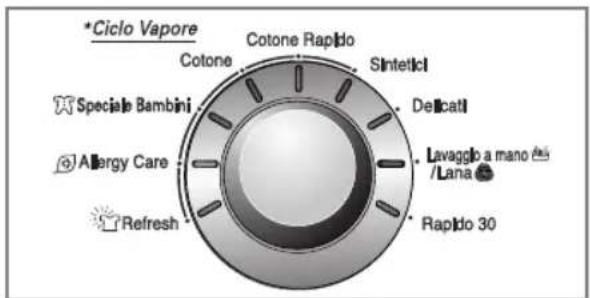

Programmi	Cotone, Cotone rapido, Sintetici, Delicati, Lavaggio a mano/Lana, Rapido 30', Sgrassaggio, Sterilizzazione, Universale bianco

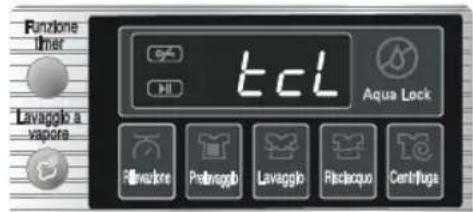

Pulizia della vasca	Ciclo speciale «tcl» con candeggina
Manutenzione	Pulizia regolare del filtro di ingresso acqua, del filtro della pompa di scarico, del cassetto distributore e del tamburo
Sicurezza	Blocco bambini, sicurezza anti-perdita, arresto automatico in caso di porta aperta, protezione contro gli squilibri
Accessori forniti	Tubo di ingresso acqua, chiave per viti di bloccaggio, cappucci di protezione

Domande frequenti - F1409QDS LG

Come installare la lavatrice LG F1409QDS ?

Posizionare l'apparecchio su un pavimento duro e piano, a livello. Rimuovere le 4 viti di bloccaggio con la chiave fornita, quindi tappare i fori con i cappucci. Regolare i piedini per garantire la stabilità (utilizzare una livella a bolla). Collegare il tubo di ingresso acqua al rubinetto con i giunti forniti, e fissare il tubo di scarico ad un'altezza tra 60 e 100 cm da terra. Inserire la spina in una presa con messa a terra.

Cosa fare in caso di codice di errore 'UE' sul display ?

Il codice 'UE' indica un problema di squilibrio (carico sbilanciato). Aprire lo sportello, distribuire uniformemente il bucato nel tamburo, quindi riavviare il ciclo. Se il problema persiste, verificare che la lavatrice sia ben livellata e che le viti di trasporto siano state rimosse.

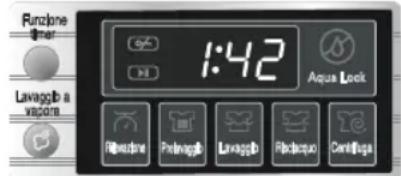

Come utilizzare la funzione vapore ?

Premere il tasto 'Vapore' dopo aver selezionato un programma compatibile (Cotone, Sintetici, Universale bianco). La spia si accende. Il vapore migliora il lavaggio e riduce le pieghe. Per il solo sgrassaggio, selezionare il ciclo 'Sgrassaggio', caricare al massimo 3 capi, e premere più volte 'Vapore' per indicare il numero di capi.

Come pulire il filtro della pompa di scarico ?

Prima di tutto, scollegare l'apparecchio. Aprire lo sportello di scarico con una moneta. Rimuovere il tappo di spurgo per far defluire l'acqua in un recipiente. Quindi, svitare il filtro ruotando verso sinistra, pulirlo sotto acqua corrente, quindi rimetterlo ruotando verso destra. Richiudere il tappo e lo sportello.

Qual è la capacità di lavaggio massima ?

La capacità di lavaggio massima è di 7,0 kg per il modello F1409QDS. Rispettare questo limite per evitare sovraccarichi e garantire un buon lavaggio.

Come attivare il blocco bambini ?

Premere contemporaneamente i pulsanti 'Antipiega' e 'Risciacquo extra' per circa 3 secondi. Il display mostra 'CL'. Per disattivare, ripetere la stessa operazione. Questa funzione impedisce manipolazioni involontarie dei pulsanti.

Perché l'acqua non si scarica ?

Verificare che il tubo di scarico non sia piegato o ostruito. Pulire il filtro della pompa di scarico. Se il problema persiste, il codice di errore 'OE' può apparire. Consultare il manuale per maggiori dettagli.

Come utilizzare il ciclo di pulizia della vasca ?

Assicurarsi che il tamburo sia vuoto. Versare della candeggina nello scomparto principale del cassetto dei prodotti (non detersivo). Premere 'Accensione/Spegnimento', quindi tenere premuti i pulsanti 'Intensivo' e 'Prelavaggio' fino a quando 'tcl' viene visualizzato. Avviare il ciclo con 'Avvio/Pausa'. Dopo il ciclo, lasciare lo sportello aperto per asciugare.

Quali sono le dimensioni della lavatrice ?

Le dimensioni sono: 600 mm di larghezza, 590 mm di profondità e 850 mm di altezza. Prevedere uno spazio di almeno 10 cm sul retro e 2 cm sui lati.

Come risolvere un problema di perdita d'acqua ?

Verificare i raccordi del tubo di ingresso acqua e la guarnizione dello sportello. Assicurarsi che il filtro della pompa sia ben chiuso. Se appare il codice 'FE', indica una perdita rilevata dal sistema Aqua Lock. Chiudere il rubinetto dell'acqua, scollegare l'apparecchio e contattare il servizio di assistenza.

MANUALE UTENTE F1409QDS LG

Grazie per avere acquistato una lavatrice automatica LG. Leggere attentamente il manuale d'uso. Il manuale fornisce le istruzioni per l'installazione, l'utilizzo e la manutenzione. Conservare il manuale per consultazioni future. Annotare i numeri di modello e di serie della lavatrice.

Lave-Linge

MANUEL D'UTILISATION (33P\~60P)

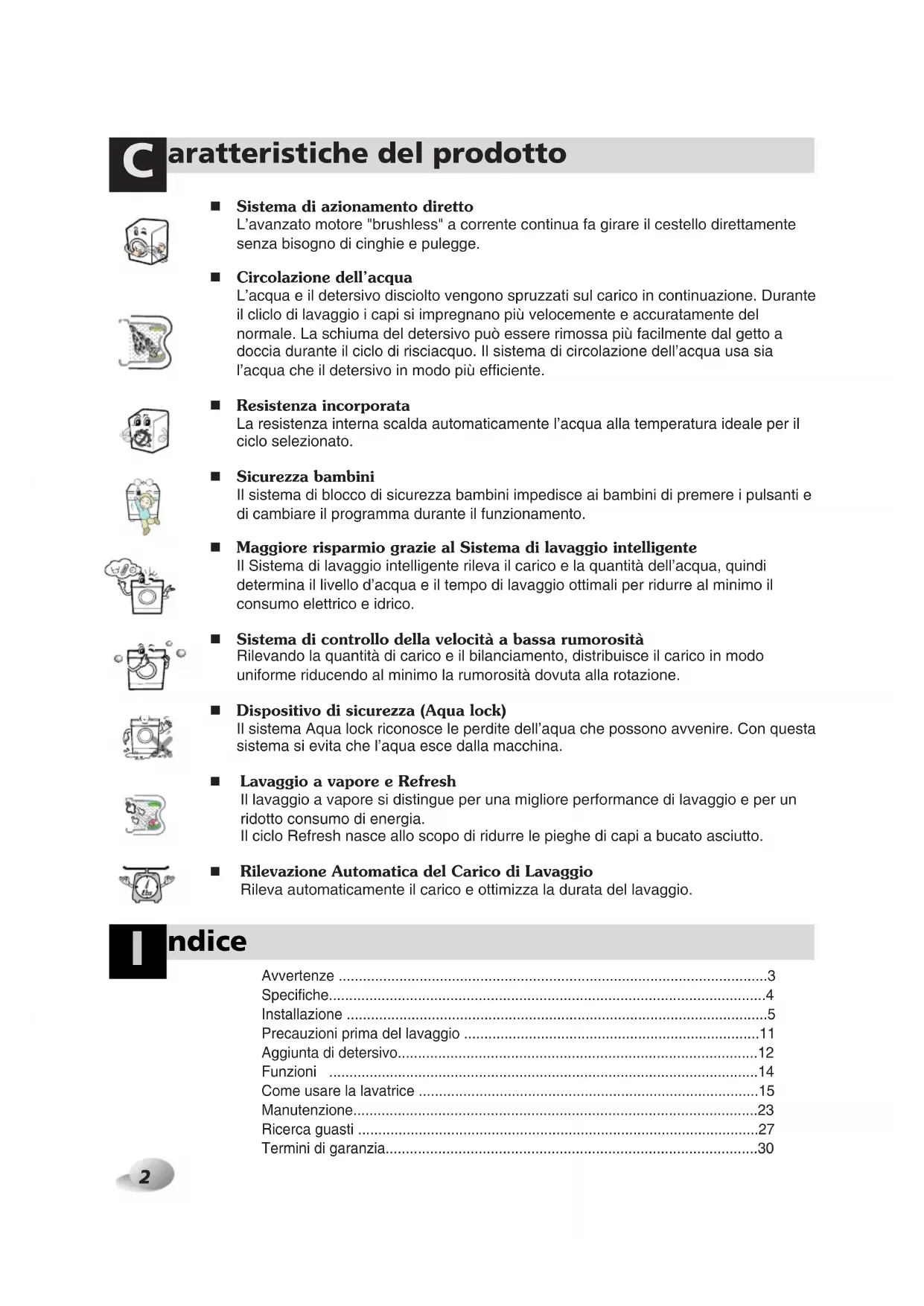

aratteristiche del prodotto

■ Sistema di azionamento diretto
L'avanzato motore "brushless" a corrente continua fa girare il cestello direttamente senza bisogno di cinghie e pulegge.
■ Circolazione dell'acqua
L'acqua e il detersivo disciolto vengono spruzzati sul carico in continuazione. Durante il cliclo di lavaggio i capi si impregnano più velocemente e accuratamente del normale. La schiuma del detersivo può essere rimossa più facilmente dal getto a doccia durante il ciclo di risciacquo. Il sistema di circolazione dell'acqua usa sia l'acqua che il detersivo in modo più efficiente.
■ Resistenza incorporata
La resistenza interna scalda automaticamente l'acqua alla temperatura ideale per il ciclo selezionato.
■ Sicurezza bambini
Il sistema di blocco di sicurezza bambini impedisce ai bambini di premere i pulsanti e di cambiare il programma durante il funzionamento.
■ Maggiore risparmio grazie al Sistema di lavaggio intelligente
Il Sistema di lavaggio intelligente rileva il carico e la quantità dell'acqua, quindi determina il livello d'acqua e il tempo di lavaggio ottimali per ridurre al minimo il consumo elettrico e idrico.
■ Sistema di controllo della velocità a bassa rumorosità
Rilevando la quantità di carico e il bilanciamento, distribuisce il carico in modo uniforme riducendo al minimo la rumorosità dovuta alla rotazione.
■ Dispositivo di sicurezza (Aqua lock)
Il sistema Aqua lock riconosce le perdite dell'aqua che possono avvenire. Con questa sistema si evita che l'aqua esce dalla macchina.
■ Lavaggio a vapore e Refresh
Il lavaggio a vapore si distingue per una migliore performance di lavaggio e per un ridotto consumo di energia.
Il ciclo Refresh nasce allo scopo di ridurre le pieghe di capi a bucato asciutto.
■ Rilevazione Automatica del Carico di Lavaggio
Rileva automaticamente il carico e ottimizza la durata del lavaggio.

ndice

Avvertenze ....3
Specifiche....4
Installazione ....5
Precauzioni prima del lavaggio ....11
Aggiunta di detersivo....12
Funzioni 14
Come usare la lavatrice ....15
Manutenzione....23
Ricerca guasti 27
Termini di garanzia....30

vvertenze

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE LA MACCHINA

AVVERTENZA

Per la propria sicurezza, si devono seguire tutte le istruzioni contenute in questo manuale al fine di ridurre al minimo i rischi di incendi, esplosioni, scosse elettriche, e per prevenire possibili danni alle cose, lesioni alle persone e rischio di morte.

NORME DI SICUREZZA IMPORTANTI

AVVERTENZA : Al fine di ridurre il rischio di incendi, scosse elettriche o lesioni personali durante l'utilizzo della lavatrice, adottare alcune precauzioni basilari, tra cui:

• Prima dell'installazione, assicurarsi che non siano presenti danni esterni. Nel caso, non procedere con l'installazione.
• Non installare o conservare la lavatrice in luoghi esposti alle intemperie.
  • Non manomettere i comandi.
• Non riparare o sostituire componenti della lavatrice o tentare di effettuare interventi di manutenzione non specificatamente raccomandati nel manuale dell'utente o pubblicati in manuali di riparazione se non si hanno le capacità per farlo.
• Mantenere la superficie sotto alla macchina libera da materiali combustibili come carta, stracci, panni, sostanze chimiche ecc.
• Se la macchina viene utilizzata da bambini o in ambienti dove sono presenti bambini è necessario esercitare la massima sorveglianza. Non lasciare che i bambini giochi con questo o con altri elettrodomestici o entrino al suo interno.
• Tenere la lavatrice lontano da fiamme vive.
• Non lasciare aperto lo sportello della lavatrice. Uno sportello aperto può stimolare i bambini ad appendersi o a cercare di infilarsi nella macchina.
• Non infilare mai le mani nella lavatrice mentre questa è ancora in movimento. Attendere che il cestello si arresti completamente.
• Il procedimento di lavaggio può ridurre le capacità di resistenza al fuoco dei tessuti.
• Non lavare o asciugare capi che siano stati puliti, lavati, impregnati o macchiati con sostanze combustibili o esplosive (ad es. cera, oli, vernici, sgrassanti, solventi per lavaggio a secco, kerosene

ecc.) in quanto possono incendiarsi o esplodere. Non lavare e asciugare indumenti bagnati di liquidi infiammabili come benzene, benzina e solventi, oli e grassi animali.
- Per evitare questi inconvenienti, seguire attentamente le istruzioni di lavaggio e di cura del fabbricante dell'indumento.
- Evitare di sbattere lo sportello della lavatrice o di tentare di forzarlo quando è bloccato. Così facendo si rischia di danneggiare la macchina.
- Quando la macchina lava ad alte temperature può accadere che lo sportello si surriscaldi. Si consiglia di non toccarlo.
- Per ridurre al minimo i rischi di scosse elettriche, prima di eseguire operazioni di pulizia o di manutenzione scollegare l'alimentazione elettrica della macchina staccando la spina oppure staccando l'interruttore del circuito.
- Per scollegare la spina della lavatrice dalla presa, non tirare il filo di alimentazione per non danneggiarlo.
- Non cercare di azionare la macchina se questa è danneggiata, malfunzionante, parzialmente smontata o se ha delle parti mancanti o rotte, ad esempio se il cavo di alimentazione o la spina sono danneggiati.
- Al momento dello smaltimento della vecchia lavatrice, recidere il cavo immediatamente dietro la lavatrice.
- L'olio potrebbe rimanere nella vasca dopo il ciclo, causando incendi durante l'asciugatura. Non caricare indumenti sporchi d'olio.

* Non forzare eccessivamente l'apertura dello sportello per non danneggiarlo.

CONSERVARE QUESTE ISTRUZIONI

ISTRUZIONI PER LA MESSA A TERRA

La lavatrice deve essere collegata a terra. In caso di malfunzionamento o di guasto, il collegamento a terra riduce i rischi di scosse elettriche in quanto fornisce un percorso di minima resistenza alla corrente elettrica. La macchina è munita di un cavo dotato di un conduttore e di una spina di messa a terra. La spina deve essere inserita in un'apposita presa di terra in conformità alla normativa locale vigente.

• Non usare adattatori e non manomettere la spina di collegamento a terra.
• Se non si dispone di una presa adeguata, rivolgersi a un elettricista.

AVVERTENZA : Un collegamento non corretto del conduttore di messa a terra della macchina può aumentare i rischi di scosse elettriche. Rivolgersi a un elettricista qualificato o a un addetto dell'assistenza se si hanno dei dubbi sulla correttezza del collegamento a terra. Non modificare la spina fornita con la macchina. Se non si inserisce nella presa, fare sostituire la presa da un elettricista qualificato.

S

pecifiche

Bullone di trasporto Spina elettrica Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, dal centro assistenza o da un tecnico qualificato onde evitare rischi. Pannello di comando Vaschetta (per il detersivo e l'ammorbidente) Cestello Tubo di scarico Piede di livellamento Sportello Tappo di scarico Filtro pompa di scarico Tappo del coperchio inferiore

	F1409QDS(1~9)	F1409TDS(1~9)
Denominazione	Lavatrice a caricamento frontale
Alimentazione	220-240 V~, 50 Hz
Dimensioni (mm)		600 (largh.) x 590 (prof.) x 850 (alt.)6
Peso		63 kg63 kg
Potenza max.	2100 W (Lavaggio) / 1100W (Vapore)
Capacità di lavaggi	7,0 kg	8,0 kg
Consumo idrico	49 l (7,0 l / kg)	52 l (6,5 l / kg)
Pressione idrica max.	0,3-10 kgf/cm2 (30-1000 kPa)
Velocità di centrifugazion	※/400/600/800/1000/1200/1400

* L'aspetto e le specifiche della macchina possono essere modificate senza preavviso allo scopo di migliorare la macchina stessa.

■ Accessori

Tubo di alimentazione (1EA)

Chiave

I

nstallazione

Installare o conservare la macchina in ambienti non esposti a intemperie o a temperature sotto lo zero.

Effettuare il collegamento a terra della lavatrice in base alle normative vigenti.

L'apertura alla base non deve essere ostruita se la macchina viene collocata su un pavimento rivestito da tappeti o moquette.

Installare o immagazzinare in luoghi dove non ci sono rischi di esposizione all'acqua o dove la temperatura potrebbe assumere valori inferiori al punto di congelamento.

Mettere la lavatrice appropriatamente a massa in modo da assicurare la conformità alle direttive e alle raccomandazioni degli enti e istituzioni che legalmente disciplinano la materia.

L'apertura di fondo della lavatrice non deve rimanere ostruita da tappeti quando la macchina viene installata su pavimenti a tappeto o in moquette.

Nei paesi in cui ci sono molte aree suscettibili di essere infestate da scarafaggi o altri insetti, occorre mantenere pulita la macchina e l'ambiente circostante in modo continuo e con particolare attenzione. Ogni danno causato da scarafaggi o altri insetti non è coperto dalla garanzia dell'elettrodomestico.

■ Viti di trasporto

La macchina è munita di viti di trasporto per evitare danni interni durante il trasporto.

- Il materiale di imballaggio ed i dispositivi di fissaggio devono essere rimossi prima di utilizzare la lavatrice.

15 Mentre si disimballa il fondo in polistirolo, assicurarsi di rimuovere il supporto interno posizionato al centro. Imba

i di irolo, Imballo inferiore Lavatrice Imballo per supporto motore (A seconda del modello può o meno esserci il supporto all'imballaggio)

■ Rimozione delle viti di trasporto

1. Per evitare possibili danni interni durante il trasporto, le 4 viti speciali vengono bloccate. Prima di azionare la macchina, rimuovere le viti unitamente ai tappi di gomma.
2. Se le viti non vengono rimosse, possono verificarsi forti vibrazioni, rumore e malfunzionamenti.
3. Svitare le quattro viti con la chiave in dotazione.

1. Estrarre le 4 viti e i relativi tappi torcendo leggermente i tappi. Conservare le 4 viti e la chiave per un eventuale riutilizzo futuro.

- Le viti di trasporto devono essere utilizzate tutte le volte che la lavatrice viene trasportata.

1. Chiudere i fori con i tappini in dotazione.

nstallazione

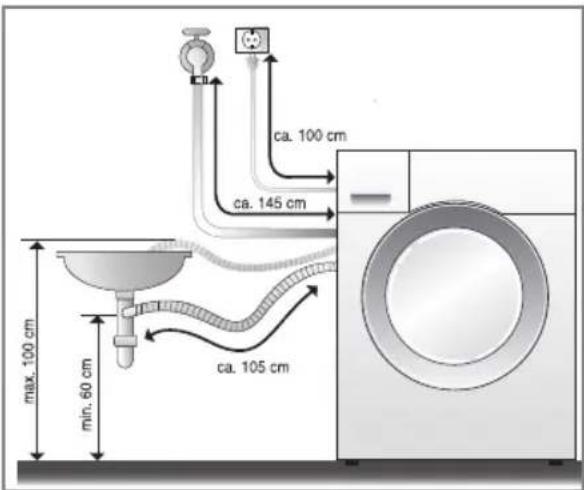

■ Luogo di installazione

Lavatrice Tubo di scarico Lavabo Circa 2 cm

Inclinazione del pavimento:

La massima inclinazione del pavimento consentita sotto la lavatrice è di 1°.

Presa di corrente:

Deve trovarsi nel raggio di 1,5 m dalla lavatrice. Per non sovraccaricarla, evitare di collegare altri elettrodomestici alla stessa presa.

Distanze:

Dalla parete (tenere conto dello spazio per l'apertura dello sportello). Il pavimento deve essere levigato. (Post.: 10 cm; lato destro e sinistro: 2 cm).

Non appoggiare mai prodotti di lavaggio sopra la lavatrice. Possono danneggiare le finiture e i comandi.

650 850 600

■ Posizionamento

Installare la lavatrice su di un pavimento piano e stabile.

Assicurarsi che la circolazione dell'aria attorno alla lavatrice non sia impedita da moquette, tappeti, ecc...

• Non tentare mai di correggere eventuali imperfezioni del pavimento con pezzi di legno, cartone o materiali simili posizionati sotto la lavatrice.
• Non installare la lavatrice accanto ad un forno a gas o ad una stufa a carbone; altrimenti inserire un isolante (80x60cm) tra i due apparecchi.

- La lavatrice non deve essere installata in ambienti dove la temperatura può scendere al di sotto di 0° C.

- Assicurarsi che quando la lavatrice è installata sia facilmente accessibile per il tecnico in caso di guasto.

- A lavatrice installata, sistemare i quattro piedi usando i le viti speciali in dotazione assicurandosi che la lavatrice sia stabile. Nel caso di installazione sotto un piano di lavoro, lasciare circa 20 mm tra la parte alta della lavatrice e il piano di lavoro.

nstallazione

■ Collegamento elettrico

1. Non usare prolunghe o adattatori doppi.
2. Se il cavo di alimentazione è danneggiato, onde evitare rischi è necessario sostituirlo con un cavo equivalente reperibile presso il proprio concessionario o la casa costruttrice o un elettricista qualificato.
3. Dopo l'utilizzo scollegare sempre la macchina e chiudere l'alimentazione dell'acqua.
4. Collegare la macchina a una presa provvista di messa a terra in conformità alle normative vigenti.
5. La macchina deve essere posizionata in modo che la spina sia facilmente accessibile.

Ogni intervento di riparazione della lavatrice deve essere condotto da personale tecnico legalmente qualificato. Interventi di riparazione effettuati da persone inesperte possono causare infortuni o malfunzionamenti seri. Rivolgersi al proprio centro di assistenza locale.

Non installare la lavatrice in locali dove la temperatura può scendere al di sotto del valore di congelamento. Tubi e condotti congelati possono rompersi o scoppiare per effetto della pressione.

L'affidabilità dell'unità di controllo elettronico può venire meno quando la temperatura assume valori inferiori al punto di congelamento. Se l'elettrodomestico viene consegnato nei mesi invernali e la temperatura è inferiore al livello di congelamento: tenere la lavatrice per qualche ora alla temperatura del locale in cui si effettuerà l'installazione prima di metterla in opera.

Precauzioni

PRECAUZIONI riguardo il cavo di alimentazione

Si raccomanda il collegamento ad un circuito dedicato; non utilizzare prese danneggiate, prolunghe o prese multiple. Assicurarsi della tensione di alimentazione consultando sempre le istruzioni e le caratteristiche tecniche del prodotto.

Si raccomanda di non utilizzare prolunghe, cavi logori, cavi con isolamento danneggiato o crepato in quanto molto pericolosi: possono provocare scintille, scosse elettriche e incendi. Esaminare periodicamente il cavo dell'apparecchio; se a vista risulta danneggiato o deteriorato, scollegare e non utilizzare l'apparecchio, e fare sostituire il cavo con un ricambio originale da un tecnico autorizzato.

Proteggere il cavo da sollecitazioni meccaniche come l'attorcigliamento, l'intrecciamento con altri cavi, la stiratura, lo schiacciamento in una porta, o il calpestamento. Prestare particolare attenzione alle spine, alle prese a muro, e al punto di connessione del cavo all'apparecchio.

■ La lavatrice deve essere collegata alla presa idrica con tubi flessibili nuovi. Evitare di utilizzare tubi già usati.
■ Collegamento del tubo di alimentazione idrica

Freddo Rubinetto dell'sacqua fredda Raccordo tubo flessibile Guamizione di gomma

▶ La pressione di alimentazione dell'acqua deve essere compresa tra 30 kPa e 1000 kPa (0,3\~10 kgf/cm²).
▶ Evitare di deformare o torcere il tubo di alimentazione quando lo si collega alla valvola.
Se la pressione idrica è superiore a 1000 kPa, è necessario installare un dispositivo di decompressione.

• Assieme ai tubi flessibili di alimentazione vengono fornite due guarnizioni di gomma al fine di impedire le perdite d'acqua.
• Controllare l'impermeabilità dei collegamenti idrici della macchina aprendo completamente il rubinetto.
• Controllare periodicamente le condizioni del tubo sostituendolo se necessario.
• Assicurarsi che il tubo non sia piegato o schiacciato.

NOTA

Una volta terminato l'allacciamento, in caso di perdite d'acqua ripetere la sequenza daccapo. Utilizzare un rubinetto convenzionale per l'alimentazione dell'acqua. Se questo dovesse risultare troppo grande o di una forma inadatta, rimuovere l'anello prima di inserire il rubinetto nell'adattatore.

nstallazione

■ Rubinetto normale non filettato e tubo di alimentazione filettato

1. Svitare la vite di fissaggio per fissare il rubinetto.

Connettore superiore Guarnizione di plastica Vito di fissaggio

1. Spingere il connettore verso l'alto finché la guarnizione di gomma non è a stretto contatto con il rubinetto. Quindi stringere le 4 viti.

Guarnizione di plastica Connettore superiore

1. Spingere il tubo flessibile di alimentazione dell'acqua verso l'alto in modo che la guarnizione di gomma interna al tubo possa aderire completamente al rubinetto, quindi stringere ruotando in senso orario.

Connettore sporiore Piastrina Tubo di alimentazione acqua

■ Rubinetto normale non filettato e tubo di alimentazione a innesto rapido

1. Allentare la vite del connettore superiore.

Connettore superiore Vite di fissaggio Guamizione di gomma Connettore inermedio

- Nel caso il rubinetto abbia un diametro grande rimuovere la piastra di guida.

1. Spingere il connettore verso l'alto finché la guarnizione di gomma non è a stretto contatto con il rubinetto. Quindi stringere le 4 viti.

Guarnizione di plastica Connettore superiore Connettore intermedio

• Ruotare il connettore intermedio per prevenire perdite d'acqua.
  • Assicurarsi che la guarnizione di gomma si trovi all'interno del connettore del tubo.

Connettore tubo Guamizione di gomma

1. Collegare il tubo di alimentazione dell'acqua al connettore intermedio, spingendo la piastrina verso il basso.

Connettore superiore Piastrina Tubo di alimentazione acqua

- Per separare il tubo di alimentazione idrica dal connettore intermedio chiudere il rubinetto. Quindi tirare il tubo verso il basso spingendo la piastrina verso il basso.

Usare il rubinetto orizzontale

Rubinetto orizzontale

Rubinetto con prolunga

Rubinetto quadrato

• La macchina viene fornita con il solo raccordo per l'acqua fredda.
  • Assicurarsi che il tubo non sia piegato o schiacciato.

nstallazione

Questa macchina non è predisposta per uso in ambienti marittimi o in installazioni mobili quali camper, roulotte, aeromobili, ecc. Chiudere il rubinetto di arresto se si prevede di non usare la lavatrice per lungo periodo di tempo (p.es., durante le vacanze), particolarmente se nelle immediate vicinanze il pavimento è privo di un canale di drenaggio dell'acqua (scolo).

Quando ci si libera dell'elettrodomestico, tagliare il cavo dell'alimentazione di rete, e distruggere la spina Disabilitare il blocco sportello per evitare che qualche bambino possa rimanere intrappolato all'interno.

Il materiale di imballaggio (p.cs., fogli a pellicola, tyrofoam) possono essere dannosi per i bambini. Ci sono dei rischi di soffocamento!

Tenere gli imballaggi lontano dai bambini.

■ Installazione del tubo di scarico

ca. 100 cm ca. 145 cm max. 100 cm min. 60 cm ca. 105 cm

ca. 100 cm ca. 145 cm ca. 105 cm min. 60 cm max. 100 cm

• Il tubo di scarico non deve essere collocato a un'altezza superiore a 100 cm dal pavimento. La lavatrice non scarica o scarica molto lentamente.
• Un fissaggio accurato del tubo di scarico previene danni al pavimento dovuti alle perdite d'acqua.
• Se il tubo di scarico è troppo lungo evitare di infilarlo nella lavatrice per non causare una rumorosità eccessiva.

• Nell'installare il tubo di scarico allo scarico del lavandino stringerlo a fondo con una fascetta.
• Un fissaggio accurato del tubo di scarico previene danni al pavimento dovuti alle perdite d'acqua.

Lavello Femaglio tubo Fascetta max. 100cm min. 60cm max. 100cm min. 60cm

nstallazione

■ Livellamento

Controdoto Pieda di regolazione Sollevamento Pieda di regolazione Abbas- samento Pieda di regolazione

1. Un corretto livellamento della lavatrice serve a impedire che si producano vibrazioni e rumori eccessivi. Installare la macchina su un pavimento ben livellato e compatto, preferibilmente in un angolo della stanza.

Pavimenti in legno o soppalchi possono contribuire al verificarsi di vibrazioni eccessive o di errori di bilanciamento del carico

1. Se il pavimento non è uniforme, regolare il piede di regolazione secondo necessità (non inserire spessori di nessun tipo sotto i piedi della macchina).

Assicurarsi che tutti quattro i piedi siano stabili e appoggiati al pavimento, quindi verificare che la macchina sia ben livellata (usare una livella a bolla d'aria).

※ Dopo aver regolato il piede, bloccare il controdado ruotando in senso antiorario.

Se la lavatrice è installata su di un soppalco, fissarla in modo sicuro per evitare qualsiasi rischio di caduta.

*Verifica diagonale

Spingendo verso il basso i bordi del coperchio superiore della lavatrice in senso diagonale, la macchina non deve alzarsi né abbassarsi (verificare in entrambi i sensi). Se la macchina invece oscilla, è necessario regolare nuovamente i piedi.

■ Pavimenti piastrellati

• La superficie di installazione deve essere pulita, asciutta e piana.
  • Installare la lavatrice su di un pavimento solido e piano.

■ Pavimenti piastrellati (pavimenti scivolosi)

- Per evitare scivolamenti della macchina applicare su pavimento pulito, sotto i piedini della lavatrice, una sezione di gomma adesiva

■ Pavimenti in legno

• I pavimenti in legno sono particolarmente suscettibili alle vibrazioni.
• Per prevenire le vibrazioni si raccomanda di posizionare dei tappi di gomma sotto ad ogni piede per almeno 15mm di spessore sotto la lavatrice; assicurarsi che almeno i 2 piedini anteriori abbiano i tappi in gomma.

- Se è possibile, installare la lavatrice in uno degli angoli della stanza, dove il pavimento è più stabile.

※ Inserire i tappi di gomma per ridurre le vibrazioni.
※ E' possibile ricevere i tappi di gomma dai centri assistenza LG. (P/No.: 4620ER4002B)

Importante!

• Un corretto posizionamento della lavatrice assicura un'operatività lunga, regolare ed affidabile.
• La lavatrice deve stare in posizione orizzontale e non deve muoversi.
  • Non deve oscillare durante il funzionamento.
• La superficie di installazione deve essere pulita, esente da cera da pavimenti e altri rivestimenti oleosi.
• Evitare che i piedini della lavatrice si bagnino, altrimenti la macchina potrebbe scivolare.

Tappo di gomma

recauzioni prima del lavaggio

■ Prima dell' utilizzo

Selezionare un programma (p.e. Cotone 60°C), inserire met_ dose di detersivo ed effettuare un lavaggio senza bucato. In questo modo verranno rimossi dal cestello eventuali residui di lavorazione.

■ Precauzioni prima del lavaggio

1. Leggere le etichette

Cercare l'etichetta con le istruzioni di lavaggio attaccata agli indumenti. Su questa viene indicato il tipo di tessuto e come deve essere lavato.

2. Suddividere gli indumenti

Per ottenere risultati ottimali, suddividere gli indumenti in carichi che possono essere lavati in un unico ciclo di lavaggio. La temperatura dell'acqua e la velocità di centrifugazione richiedono che tessuti diversi vengano lavati in modi diversi. Separare sempre i colori scuri dai colori chiari e dalla biancheria. Lavare i capi separatamente, altrimenti si possono macchiare, il bianco può scolorirsi ecc. Se possibile evitare di lavare assieme capi molto sporchi e capi appena sporchi.

• Sporco (molto, normale, poco) Separare i capi secondo la quantità di sporco
• Colore (bianco, chiaro, scuro) Separare i capi bianchi da quelli colorati
• Fili (capi che si sfilacciano, Lavare separatamente i capi che si sfilacciano e capi che attirano i filamenti) quelli che attirano i filamenti.

3. Precauzioni prima di caricare la macchina

In un singolo carico combinare capi grandi con capi più piccoli. Caricare prima i capi grandi. I capi grandi non devono superare la metà del carico totale di lavaggio.

Evitare di lavare singoli capi. Può verificarsi uno sbilanciamento del carico. Aggiungere uno o due capi simili.

- Controllare che le tasche degli indumenti siano vuote. Oggetti come puntine, fermagli per capelli, fiammiferi, penne, monete e chiavi possono danneggiare sia la lavatrice che gli indumenti.

- Chiudere cerniere, ganci e stringhe onde evitare che si impiglino in altri indumenti.

- Pretrattare lo sporco e le macchie con una piccola quantità di detergente disciolto in acqua spazzolando colli e polsini per togliere lo sporco.

- Per evitare che si danneggino bucato e guarnizioni dello sportello, assicurarsi che non sia rimasto incastrato alcun capo tra lo sportello e le guarnizioni.

- Verificare che non rimanga incastrato alcun capo tra le guarnizioni dello sportello.

- Nel momento in cui si toglie il bucato dalla lavatrice, si raccomanda di non dimenticare alcun capo all'interno di questa per evitare che si stringa o scolorisca con un ulteriore lavaggio.

ggiunta di detersivo

■ Aggiunta di detersivo e ammorbidente

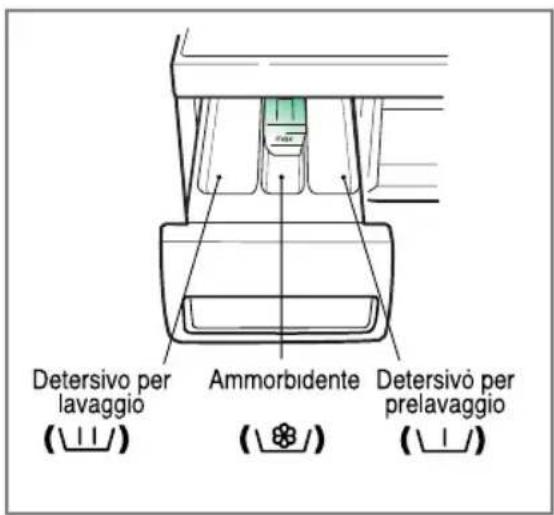

1. Vaschetta di dosaggio

Detersivo per lavaggio (AII) Ammorbidente (AI) Detersivo per prelavaggio (AI)

• Solo lavaggio → 🏠
• Prelavaggio + Lavaggio → 🏠️ · 🏠️

2. Aggiunta di ammorbidente

( ) MAX 125 mL MAX 125 mL

• Non superare la linea di massimo riempimento Chiudere il cassetto dosatore. Se si riempie troppo la vaschetta l'ammorbidente può fuoriuscire prima del dovuto e macchiare gli indumenti.
- Non lasciare l'ammorbidente nella vaschetta per più di 2 giorni (può solidificarsi).
• L'ammorbidente viene aggiunto all'acqua automaticamente nell'ultimo ciclo di risciacquo.
• Non aprire la vaschetta durante il lavaggio.
• Non usare solventi (benzene ecc.).

NOTA

Non versare l'ammorbidente direttamente sugli indumenti.

ggiunta di detersivo

3. Dosaggio del detersivo

• Usare il detersivo seguendo le istruzioni del fabbricante del detersivo.
• L'utilizzo di una quantità eccessiva di detersivo diminuisce l'efficienza del lavaggio e causa un'appesantimento del carico sul motore.
• Usare detersivo in polvere solo per le lavatrici a caricamento frontale.
• È possibile che per l'uso del detersivo ci si debba regolare in base alla temperatura e alla durezza dell'acqua, alle dimensioni e al grado di sporcizia dei capi caricati nella macchina. Per ottenere risultati ottimali evitare la formazione di schiuma.

4. Addolcitore dell'acqua

• In presenza di acque particolarmente dure, per limitare l'uso di detersivo si puo' usare un addolcitore dell'acqua, come il Anticalcare (Calgon). Usarne un quantitativo come da istruzioni sulla confezione. Aggiungere prima il detersivo e quindi l'ammorbidente.
• Utilizzare una quantità di detersivo come per le acque dolci.

* Suggerimenti Pieno carico: secondo le istruzioni del fabbricante. Carico parziale: 3/4 della quantità normale. Carico minimo: 1/2 del carico totale.

- Il detersivo viene distribuito dalla vaschetta all'inizio del ciclo.

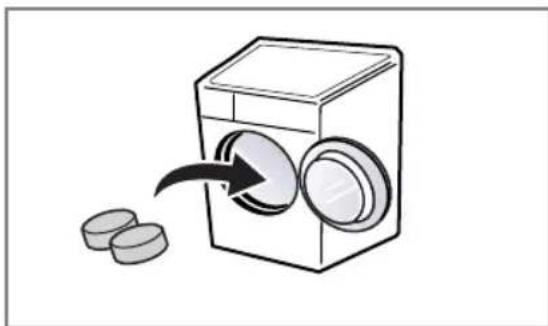

5. Uso delle pastiglie

1) Aprire lo sportello e inserire le pastiglie nella lavatrice.

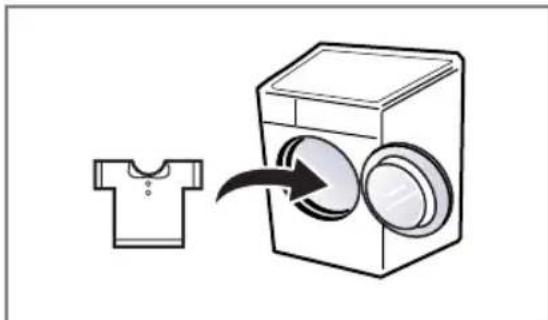

2) Caricare il bucato.

3) Chiudere lo sportello.

unzioni

■ Procedura raccomandata in base al tipo di biancheria

():F1409QDS(1 9)

Programma	Tipo di tessuto	Temp. corretta (opzione)	Lavaggio (opzione)	Carico massimo
Cotone	Capi colorati (camicie, camicie da notte, pigiama) e capi bianchi in cotone leggermente sporchi (biancheria intima ecc.)	60°C(Freddo, 30°C, 40°C, 95°C)	- Intensivo- Prelavaggio- Anti piega- Risciacquo antiallergico	Nominale
Cotone Rapido	per capi in cotone poco sporchi	40°C (Freddo, 30°C, 60°C)		Meno di 7,0kg(Meno di 6,0kg)
Sintetici	Poliammide, acrilici, poliestere			Meno di 4,0kg
Speciale Bambini	Dedicato al bucato per bambini	60°C(40°C, 95°C)
Allergy Care	Cotone, biancheria intima, federe, lenzuola, biancheria per bebé	60°C	- Intensivo- Anti piega- Risciacquo antiallergico
Delicati	Capi delicati (seta, tende ecc.)	30°C(Freddo, 40°C)	- Intensivo- Anti piega	Meno di 3,0kg
Rapido 30	Il tipo di biancheria è lo stesso dei Sintetici			Meno di 2,0kg
Lavaggio a mano/ Lana	“Lavaggio a mano” contrassegnato Delicati di Lana biancheria	40°C(Freddo, 30°C)		Meno di 2,0kg
Refresh	Misti cotone, Misti poliestere Vestiti, Camice	Senza scelta	- VaporeIn automatico	Caricare 3 capi

* Temperatura : selezionare la temperatura dell'acqua in base ai cicli di lavaggio.
Per il lavaggio seguire sempre le istruzioni riportate sulle etichette degli indumenti.
* Risciacquo antiallergico : Per una maggiore efficacia e igiene nella fase di risciacquo puoi scegliere l'opzione Risciacquo antiallergico. Il Risciacquo antiallergico si avvia automaticamente col programma Speciale Bambini.
* Intensivo : Se la biancheria è molto sporca utilizzare l'opzione "Intensivo"
* L'impostazione di un programma con l'opzione "Cotone 60°C+Lavaggio a vapore+Intensivo" è conforme agli standard europei EN60456 e IEC60456.
* Prelavaggio : se la biancheria è molto sporca, il Prelavaggio sarà attivo.
all Prelavaggio è possibile con i programmi Cotone, Cotone Rapido, Sintetici e Speciale Bambini.
* Anti piega : Se si desidera prevenire la formazione di pieghe, selezionare questo pulsante con la centrifuga.
* Allergy Care : l'alta temperatura del vapore aiuta a dissolvere perfettamente qualsiasi residuo di detersivo e di ridurre le reazioni allergiche causate da polveri e acari.

ome usare la lavatrice

*Ciclo Vapore Cotone Rapido Sintetici Speciale Bambini Delicati Allergy Care Lavaggio a mano /Lana Rapido 30 Refresh Accensione Avvio/Pausa Runtime per 18:88 Aqua Lock Lavaggio a vapore Riscacquo Pralvaggio Livaggio Riscacquo Centrifuga 95°C 60 40 30 Freddo Temperature Riscacquo Centrifuga Intensivo ...... Pralvaggio ...... Anti plega ...... Riscacquo ...... anti alergico * Tenere premuto per 3 secondi per la funzione Pulizio Vece.

1. Uso del programma iniziale (Cotone)

• Per iniziare premere il pulsante di Accensione(①).
• Premere il pulsante Avvio/Pausa( ).
• Condizione iniziale
• Lavaggio: solo lavaggio principale
• Risciacquo: 3 volte
• Centrifuga: 1400 rpm
• Temperature : 60°C
• Programma: Cotone

2. Selezione manuale

• Per iniziare premere il pulsante di Accensione(①).
• Selezionare le condizioni che si desiderano utilizzare premendo i singoli pulsanti.

Per selezionare le singole condizioni, vedere da pagina 16 a pagina 22.

- Premere il pulsante Avvio/Pausa( ).

3. Segnalatore acustico acceso/spento

Temperati Risciacquo

• Il segnalatore acustico puo' essere selezionato premendo contemporaneamente il bottone Temperature e Risciacquo.
• La funzione del segnalatore acustico puo' essere impostata in qualsiasi momento e si cancellerà automaticamente quando si spegnerà la macchina.
  Il segnaltore acustico funziona quando la macchina è accesa.

ome usare la lavatrice

*Ciclo Vapore Colone Cotone Rapido Sintetici Speciale Bambini Delicati Allergy Care Lavaggio a mano /Lana Rapido 30 Refresh Accensione Avvio/Pause Futtre Size 18:30 Lavaggio a vapore Aquas Lock 95°C 60 40 30 Raddo Temperature Risclacquo Ava Lock Centrifuga 600 400 800 1200 1400 Intensivo Prelavaggio Anti planga Risclacquo anti per 2 secondi per la forzione Pella Sta. at latente premio per 2 secondi per la forzione Pella Sta. (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13)

(1) (2) (3) (6) (7) (8) (9) (10) (11) (4) (5)

(1) Pulsante: Accensione
(2) Manopola: Programma
(3) Pulsante: Avvio/Pausa
(4) Pulsante: Funzione timer

(5) Pulsante: Lavaggio a vapore
(6) Pulsante: Temperatura
(7) Pulsante: Risciacquo
(8) Opzione

(9) Sicurezza bambini
(10) Pulizia della vasca
(11) Manopola: Centrifuga

Accensione

1. Accensione

• Premere il pulsante di Accensione per accendere/spegnere la macchina.
• Questo pulsante può essere usato anche per annullare la Funzione Timer.

2. Programma iniziale

• Premendo il pulsante di accensione, la macchina si predispone per il programma Cotone. Le altre condizioni iniziali sono le seguenti.
• Se si vuole proseguire nel ciclo di lavaggio senza selezionare il programma, premere il pulsante di Avvio/Pausa.

Programma iniziale

- Programma Cotone / Lavaggio principale / Risciacquo normale / 1400 giri/min. / 60° C

Programma

*Ciclo Vapore Cotone Rapido Sintetci Cotone Speciale Bambini Delicati Allergy Care Lavaggio a mano /Lana Rapido 30 Refresh

- È possibile selezionare 9 diversi programmi a seconda del tipo di biancheria:

• Cotone - Rapido 30
• Cotone Rapido - Refresh
• Sintetici - Allergy Care
• Delicati - Speciale Bambini

• Lavaggio a mano/Lana

• La segnalazione luminosa si accenderà ad indicare il programma selezionato.

• Premendo il pulsante di Avvio/Pausa ( ) si seleziona automaticamente il programma Cotone.
• Ruotando la manopola di programma, i programmi vengono selezionati nella sequenza: "Cotone – Cotone Rapido – Sintetici – Delicati – Lavaggio a mano/Lana – Rapido 30 – Refresh – Allergy Care – Speciale Bambini".

Per il tipo di lavaggio relativo a ciascun programma vedere a pagina 14.

ome usare la lavatrice

Avvio/Pausa

1. Avvio

- Il pulsante Avvio/Pausa serve per avviare il ciclo di lavaggio o mettere in pausa i cicli.

2. Pausa

• Se occorre interrompere temporaneamente un ciclo di lavaggio, premere il pulsante Avvio/Pausa.
• Quando posta nello stato di Pausa, la lavatrice si spegne automaticamente dopo 4 minuti.

Rilevazione

Aquas Lock Production Production Leasing Refrigeration Centruga

• Quando il display mostra "Rilevazione", il motore ruota lentamente e rileva la quantità di capi caricati nel cestello. Il procedimento richiede qualche secondo.
• Disponibile per Cotone, Cotone Rapido, Sintetici, Allergy Care e Speciale Bambini.

Blocco Sportello

• Quando lo sportello della lavatrice è bloccato la spia relativa è accesa.
• Lo sportello può essere sbloccato arrestando il ciclo della lavatrice. (premendo il pulsante Avvio/Pausa)
• Lo sportello può essere aperto dopo qualche minuto.

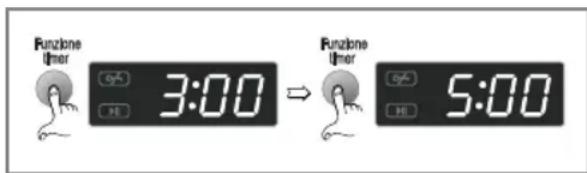

Funzione timer

Funzione Umer 3:00 Funzione Umer 5:00

Preparazione del lavaggio prima di avviare la Funzione timer.

• Aprire il rubinetto dell'acqua.
• Caricare la biancheria e chiudere lo sportello.
• Mettere il detersivo e l'ammorbidente nella vaschetta.
• Come impostare la Funzione timer
• Premere il pulsante di Accensione(①).

• Selezionare il programma desiderato con la manopola Programma.

• Premere il pulsante Funzione timer e impostare il tempo desiderato.

• Premere il pulsante Avvio/Pausa( ).

- Premendo il pulsante Funzione timer viene visualizzato "3:00". Il tempo di ritardo massimo impostabile è 19:00 ore, il tempo minimo 3:00 ore.

- Ad ogni pressione del pulsante il tempo di ritardo aumenta di un'ora.

- Per annullare l'impostazione del timer, premere il pulsante di Accensione(①).

- La Funzione timer serve per impostare il "tempo previsto" dal momento presente fino al completamento del ciclo di lavaggio o del procedimento selezionato (Lavaggio, Risciacquo, Centrifuga).

- Il tempo di ritardo e il tempo di lavaggio effettivo possono variare in funzione dell'alimentazione e della temperatura dell'acqua.

ome usare la lavatrice

Il lavaggio a vapore

Runzone Timer Lavaggb a vapore 1:42 Aquas Lock Rivestone Prolingib Lavaggb Flickpico Centrifuga

La funzione vapore viene selezionata premendo il pulsante Lavaggio a Vapore. Quando questa funzione è selezionata, si accende la relativa spia.

Il lavaggio a vapore

• è indicato per panni particolarmente sporchi, intimo o vestiti per bimbi.
• si può utilizzare con i cicli Cotone, Sintetici e Speciale bambini. Il ciclo Refresh è vincolato al lavaggio a vapore.

Programma	Temperature
Cotone	60 ^ c (30 ^ c, 40 ^ c, 95 ^ c)
Cotone Rapido	40 ^ c (30 ^ c, 60 ^ c)
Sintetici	40 ^ c (30 ^ c, 60 ^ c)
Allergy Care	60 ^ c
Speciale Bambini	60 ^ c (40 ^ c, 95 ^ c)
Refresh	Senza scelta

• Il lavaggio a vapore si distingue per una migliore performance di lavaggio caratterizzata da un ridotto consumo di energia.
• Non è consigliato per tessuti delicati quali lana, seta o colorati poco solidi.

NOTA:

• Il lavaggio a vapore è ad alta efficienza. A prima vista potrebbe sembrare che non vi sia acqua all'interno del cestello.
• Durante il ciclo a vapore lo spruzzo di vapore può risultare invisibile attraverso lo sportello trasparente.
• Durante il ciclo a vapore, è normale sentire un rumore simile a un sibilo.
• Non cercare di aprire lo sportello durante questo ciclo in quanto il vapore potrebbe causare ustioni.

Attenzione

- Non cercare accedere all'inteno della lavatrice mentre questa è in funzione in quanto il vapore può provocare ustioni.

Refresh

Ciclo Refresh

• E' dedicato a panni leggermente stropicciati poichè malriposti per un periodo prolungato e ne facilita la stiratura (non caricare panni bagnati).
• Riduce le pieghe dei capi.

■ Come utilizzare il ciclo Refresh.

1. Accendere la lavatrice e selezionare il ciclo Refresh.
2. Caricare al massimo 3 capi e chiudere lo sportello.
3. Premere il pulsante Lavaggio a vapore ripetutamente finchè non viene visualizzato il numero di capi corretto. Il primo messaggio visualizzato è 2 capi.

Premere il pulsante Lavaggio a vapore

↓

1. Premere il pulsante Avvio/Pausa.

[Note Precauzionali]

• Il ciclo Refresh puo' essere usato indipendentemente dagli altri cicli di lavaggio.
• Non si garantisce un risultato ottimale del ciclo Refresh con tessuti 100% cotone, a causa delle caratteristiche delle fibre del cotone stesso.
• Rimuovere le macchie dai tessuti prima di utilizzare il ciclo Refresh onde evitare che l'alta temperatura le fissi al tessuto in modo permanente.
• Assicurarsi che il rubinetto sia aperto in quanto il ciclo necessita di una minima quantità di acqua per produrre il vapore.
• Non aprire lo sportello durante il funzionamento della macchina. Il vapore può provocare ustioni.
• Caricare al massimo 3 capi.
• I capi possono essere indossati già 10 minuti dopo la fine del ciclo Refresh. Prima potrebbero essere ancora umidi.

Attenzione

• Non cercare accedere all'inteno della lavatrice mentre questa è in funzione in quanto il vapore può provocare ustioni.
• Tenere la lavatrice lontano dalla portata di animali domestici.

ome usare la lavatrice

Temperature

- Premendo il pulsante Temp. è possibile selezionare la temperatura dell'acqua.

- Freddo

- 30^ / 40^ / 60^ / 95^

• La temperatura dell'acqua può essere selezionata come segue in base al programma.
• Speciale Bambini 40°C – 60°C – 95°C
• Cotone Freddo - 30°C - 40°C - 60°C - 95°C
• Sintetici, Cotone Rapido Freddo – 30°C – 40°C – 60°C
• Delicati, Rapido 30, Lavaggio a mano/Lana Freddo – 30°C – 40°C
• Allergy Care 60°C

La spia della temperatura selezionata si accende.

Per maggiori informazioni, vedere a pagina 14.

Risciacquo

Risciacquo ○ Risciacquo+Sosta ○ Normale + Sosta ○ Risciacquo++ ○ Risciacquo+ ○ Normale Risciacquo

- Premendo il pulsante Risciacquo è possibile selezionare il tipo di risciacquo.

1. Normale

• Le funzioni Cotone, Cotone Rapido, Sintetici, Speciale Bambini e Allergy Care eseguono 3 risciacqui.
  • Le funzioni Lavaggio a mano/Lana, Piumini, Rapido 30 e Delicati eseguono 2 risciacqui

2. Risciacquo ^+ & Risciacquo ^++

• Per rimuovere meglio i residui del detersivo usare il risciacquo addizionale.
• Selezionando la funzione Risciacquo ^+ o Risciacquo ^++ , il tempo e l'acqua di risciacquo aumentano.

3. Risciacquo sosta

• Se si desidera lasciare i capi nella macchina senza centrifugarli dopo il risciacquo onde evitare che si stropiccino, è possibile selezionare la funzione di pausa risciacquo premendo il pulsante Centrifuga.
• Per procedere allo scarico oppure alla centrifuga una volta completata la funzione Risciacquo sosta, utilizzare la manopola programma per selezionare lo scarico oppure il pulsante centrifuga per selezionare la centrifuga.

La spia si accende quando la funzione è selezionata.

ome usare la lavatrice

Opzione

Intensivo ...... Prelavaggio ...... Anti plega ...... Risciacquo antallergico ...... * Tenere premuto per 3 secondi per la funzione Pulizia Vasca.

- Premendo il tasto Opzione, si possono selezionare tutte le funzionalità opzionali.

1. Intensivo

• Se la biancheria è molto sporca utilizzare l'opzione "Intensivo"
• Selezionando l'opzione Intensivo, il tempo di lavaggio può prolungarsi in misura variabile a seconda del programma selezionato.

2. Prelavaggio

• Usare questa opzione per carichi che necessitano di pretrattamento. Aggiungere 16 minuti di Prelavaggio e scarico.
• Quando si usa l'opzione Prelavaggio, non introdurre detersivi liquidi nello scomparto del lavaggio principale. Per il lavaggio principale usare detersivo in polvere.
• Il Prelavaggio e' utilizzabile con i programmi Cotone, Cotone Rapido, Sintetici e Speciale Bambini.

3. Anti piega

- Se si desidera prevenire la formazione di pieghe, selezionare questo pulsante con la centrifuga.

4. Risciacquo antiallergico

• Per una maggiore efficacia e igiene nella fase di risciacquo puoi scegliere l'opzione Risciacquo antiallergico.
• Il Risciacquo antiallergico e' utilizzabile con i programmi Cotone, Cotone Rapido, Sintetici, Allergy Care e Speciale Bambini.
• Il Risciacquo antiallergico si avvia automaticamente col programma Speciale Bambini.

La spia si accende in corrispondenza della funzione selezionata.

Sicurezza bambini

È possibile usare questa funzione se si desidera bloccare tutti i pulsanti per impedire l'utilizzo della macchina da parte dei bambini o delle persone inferme.

- La sicurezza bambini può essere impostata premendo contemporaneamente i pulsanti di Anti piega e di Risciacquo antiallergico per circa 3 secondi.

Anti piega ...... Risciacquo ...... antiallergico → CL

- Per disattivare la sicurezza bambini premere di nuovo contemporaneamente i pulsanti di Anti piega e di Risciacquo antiallergico per circa 3 secondi.

Anti plega ...... Risciacquo ...... antiallergico → 18:88

• Se si desidera cambiare il programma con la Sicurezza bambini inserita:
• Premere temporaneamente i pulsanti di Anti piega e di Risciacquo antiallergico per circa 3 secondi.
• Premere il pulsante di Avvio/Pausa.
• Cambiare il programma desiderato e premere il pulsante di Avvio/Pausa.

- Il blocco di sicurezza per i bambini può essere impostato in qualsiasi momento e può essere disattivato solo tramite il procedimento di annullamento del blocco di sicurezza per bambini. Lo spegnimento dell'apparato o errori operativi non influiscono sul blocco di sicurezza per bambini.

ome usare la lavatrice

Pulizia della vasca

Selezionare Pulizia Vasca premendo contemporaneamente i pulsanti Intensivo e Prelavaggio. Una volta selezionato Pulizia Vasca, sul display apparirà "tcl" e tutti i bottoni risulteranno non operativi.

Funzione timer Lavaggio a vapore tcl Aqua Lock Pilivatore Preavaggio Lavaggio Pileciano Centrifuge

Pulizia Vasca è un ciclo speciale che permette di pulire l'interno della lavatrice e che utilizza una maggiore quantità d'acqua ad una velocità di rotazione più alta. Un utilizzo regolare di tale ciclo aiuta a mantenere la vostra lavatrice in perfette condizioni.

Come utilizzare il ciclo Pulizia Vasca:

1. Rimuovere i capi dalla lavatrice e chiudere lo sportello.
2. Aprire il cassetto dosatore e aggiungere l'anticalcare nello scomparto principale.

NOTA: Non aggiungere detersivo nello scomparto, onde evitare il formarsi eccessivo di schiuma e perdite d'acqua.

1. Chiudere il cassetto dosatore.

2. Premere prima ON e quindi i pulsanti Intensivo e Prelavaggio contemporaneamente per circa 3 secondi. Il display visualizzerà " t c L".

3. Premere il pulsante Avvio/Pausa per avviare.

4. A ciclo completato, lasciare lo sportello aperto in modo da velocizzare l'asciugatura delle guarnizioni e del vetro.

Attenzione: In presenza di bambini piccoli, fare attenzione a non lasciare lo sportello aperto troppo a lungo.

Centrifuga

800 600 .1000 400 .1200 .1400 Centrifuga

- Ruotando lo manopola apposita si può scegliere la velocità di centrifuga.

1. Selezione della centrifuga

• In base al programma sono disponibili le seguenti velocità di centrifugazione (giri/min.):
• Cotone, Cotone Rapido, Rapido 30 ☒ - 400 - 600 - 800 - 1000 - 1200 - 1400
• Sintetici, Lavaggio a mano/Lana, Allergy Care, Speciale Bambini ☒ - 400 - 600 - 800 - 1000
• Delicati ☒ - 400 - 600 - 800

2. No centrifuga

- Se si sceglie di non centrifugare selezionando "No centrifuga", la lavatrice si ferma dopo lo scarico dell'acqua.

3. Solo centrifuga:

1. Premere il pulsante di Accensione.
2. Selezionare la velocità di centrifuga desiderata ruotando il selettore della Centrifuga. Premere il pulsante Avvio/Pausa.
3. Premere il pulsante Avvio/Pausa.

La spia si accende quando la funzione è selezionata.

ome usare la lavatrice

Display

18:00 Aquas Lock Filterzone Pretreatment Lavage Refractory Centrifugal

1. Display funzioni speciali

• Quando si imposta l'opzione di blocco dei tasti, la spia "☐" si accende.
• Quando viene selezionato il lavaggio temporizzato (Funzione timer), viene visualizzato il tempo rimanente per terminare il programma selezionato.

2. Display di autodiagnostica

- Quando la lavatrice ha un problema, viene visualizzato il tipo di problema:

" PE " : Errore di rilevamento pressione acqua
"FE": Problema di acqua in eccesso
" dE " : Sportello non chiuso
"LE": Motore sovraccarico
"1 E": Problema di alimentazione acqua
"OE": Problema di scarico
"UE": Problema di bilanciamento
"ŁE": Problema di temperatura acqua
"RE": Perdite d'acqua
"PF": Si è verificata un'interruzione nell'alimentazione elettrica.

Se vengono visualizzate queste lettere vedere a pagina 27 Ricerca guasti e seguire le guida.

3. Fine del lavaggio

- Quando il ciclo di lavaggio è completo, sul "Display multifunzione" viene visualizzata la scritta "End".

4. Tempo residuo

• Durante il ciclo di lavaggio viene visualizzato il tempo di lavaggio residuo.

• Programmi raccomandati dal costruttore:

• Cotone : circa 1 ora e 51 minuti

• Cotone Rapido : circa 1 ora e 26 minuti
• Sintetici : circa 1 ora e 24 minuti
• Speciale Bambini : circa 2 ora e 27 minuti
• Delicati : circa 1 ora e 7 minuti

- Lavaggio a mano/Lana : circa 48 minuti

- Rapido 30 : circa 30 minuti

- Refresh : circa 18 minuti

- Allergy Care : circa 2 ora e 1 minuti

• Il tempo di lavaggio può variare a seconda della quantità di biancheria, della pressione e della temperatura dell'acqua e di altre condizioni di lavaggio.
• Se viene rilevato uno sbilanciamento o se entra in funzione il programma di eliminazione della schiuma, il tempo di lavaggio può essere più lungo (al massimo 45 minuti in più).

Tempo Rimanente

• Questo display mostra il tempo rimanente stimato a ciclo in funzione.
• La lavatrice rileva automaticamente il carico di lavaggio (peso) e ne ottimizza la durata. Dopo la rilevazione, il display mostra il tempo rimanente.

Indicatore di stato

- Indica quanto tempo è trascorso dall'inizio del ciclo.

anutenzione

* Prima di pulire l'interno della lavatrice, scollegare il cavo di alimentazione al fine di prevenire possibili rischi di scosse elettriche.
* Quando ci si libera dell'elettrodomestico, tagliare il cavo dell'alimentazione di rete, e distruggere la spina Disabilitare il blocco sportello per evitare che qualche bambino possa rimanere intrappolato all'interno.

■Filtro di alimentazione acqua

• Il messaggio di errore "I E" lampeggia sul pannello di controllo se l'acqua non entra nella vaschetta del detersivo.
• Se l'acqua utilizzata è molto dura o contiene tracce di depositi di calcare, il filtro di alimentazione dell'acqua può intasarsi.

Pertanto è opportuno pulirlo di tanto in tanto.

1. Chiudere il rubinetto dell'acqua.

1. Svitare il tubo di alimentazione dell'acqua.

1. Pulire il filtro con una spazzola con setole dure.

1. Stringere il tubo di alimentazione.

anutenzione

■Filtro della pompa di scarico

* Il filtro di scarico raccoglie i filamenti e i corpuscoli rimasti nella biancheria. Verificare periodicamente la pulizia del filtro per assicurare il regolare funzionamento della lavatrice.

* Fare raffreddare l'acqua prima di pulire la pompa di scarico, effettuare svuotamenti di emergenza o aprire lo sportello in situazioni di emergenza.

ATTENZIONE Prima scaricare il filtro attraverso il tubo di scarico, quindi aprirlo per rimuovere gli eventuali corpuscoli rimasti nel filtro stesso. Fare attenzione se si compie questa operazione quando l'acqua è calda.

1. Aprire il tappo (①) del coperchio inferiore con le dita. Ruotare il tappo di scarico (②) per estrarre il tubo.

2. Sfilare il tappo di scarico (②) consentendo all'acqua di uscire. In questa fase servirsi di un recipiente per evitare che l'acqua si sparga sul pavimento. Quando l'acqua non esce più, aprire il filtro della pompa (③) ruotandolo a sinistra.

3. Rimuovere tutto il materiale estraneo dal filtro della pompa (③).

4. Dopo la pulizia, ruotare il filtro della pompa (③) in senso orario e inserire il tappo di scarico (②) nella posizione originale. Chiudere il tappo del coperchio inferiore.

anutenzione

■ Vaschetta di dosaggio

* Dopo qualche lavaggio i detersivi e gli ammorbidenti iniziano a lasciare dei depositi nella vaschetta.

• Questi depositi devono essere rimossi periodicamente con un getto d'acqua corrente.
• Se necessario la vaschetta può essere tolta dalla macchina premendola verso il basso e sfilandola.
• Per facilitare la pulizia, la parte superiore dello scomparto dell'ammorbidente può essere rimossa.

■ Vano della vaschetta

* Il detersivo può accumularsi anche all'interno del vano della vaschetta, che deve essere pulito di tanto in tanto con uno spazzolino usato.
- Una volta terminata la pulizia, rimettere a posto la vaschetta ed eseguire un ciclo di risciacquo senza biancheria.

■Il cestello della lavatrice

• Se vivete in un' area con acqua dura, il calcare si può formare continuamente in posti dove non può essere visto né facilmente rimosso.
• Il continuo crearsi di incrostazioni può intasare i meccanismi e, se non si tiene sotto controllo, può rendere necessaria la sostituzione delle parti.
• Nonostante il cestello sia fatto di acciaio inossidabile, macchioline di ruggine possono essere causate da piccoli oggetti in metallo come graffette o spille, che sono state lasciate nel cestello.
• Il cestello della lavatrice deve essere pulito periodicamente. Se usate agenti disincrostanti, tinture o candeggianti, assicuratevi prima che siano compatibili per l'uso in lavatrice.
  * Un disincrostante può contenere componenti che possono danneggiare le parti della vostra lavatrice.
  * Rimuovete le macchine con un detergente per acciaio inossidabile.
  * Non usate mai per pulire una paglietta.

anutenzione

Girante per il sistema di circolazione dell'acqua

- Mantenere pulita la girante per la circolazione dell'acqua, controllare che non si ostruisca.

■ Pulizia della lavatrice

1. Esterno

Una corretta manutenzione della lavatrice può allungarne notevolmente la vita.

L'esterno della macchina può essere pulito con acqua tiepida e un normale detergente per uso domestico neutro e non abrasivo.

Rimuovere immediatamente le eventuali sostanze versate sulla macchina. Pulire con uno straccio umido.

Fare attenzione a non scalfire la superficie con oggetti appuntiti.

* IMPORTANTE: Non utilizzare alcol denaturato, diluenti o prodotti similari.

2. Interno

Asciugare attorno all'apertura dello sportello, la guarnizione flessibile e il vetro dello sportello.

Queste aree devono rimanere sempre pulite al fine di assicurare la tenuta dell'acqua.

Fare eseguire un ciclo completo alla macchina utilizzando acqua calda.

Ripetere il procedimento se necessario.

NOTA

Per togliere i depositi di calcare utilizzare solo detergenti etichettati come utilizzabili per lavatrici.

■ Istruzioni per l'inverno

Se la lavatrice viene collocata in un ambiente dove la temperatura può scendere sotto zero, seguire queste istruzioni onde prevenire possibili danni alla macchina:

1. Chiudere il rubinetto di alimentazione dell'acqua.

2. Scollegare i tubi dall'alimentazione idrica e scaricare l'acqua dai tubi.

3. Inserire il cavo di alimentazione elettrica in una presa dotata di messa a terra.

4. Aggiungere nel cestello vuoto circa 3,8 litri (1 gallone) di antigelo atossico di tipo RV (utilizzato per camper e caravan). Chiudere lo sportello.

5. Impostare il ciclo di centrifugazione e far centrifugare per circa 1 minuto in modo da scaricare tutta l'acqua. Non tutti gli antigelo di tipo RV vengono espulsi.

6. Scollegare il cavo di alimentazione elettrica, asciugare l'esterno del cestello e chiudere lo sportello.

7. Togliere la vaschetta di dosaggio. Scaricare l'acqua contenuta negli scomparti della vaschetta e asciugare gli scomparti. Inserire nuovamente la vaschetta.

8. Conservare la lavatrice in posizione orizzontale.

9. Per rimuovere l'antigelo dalla lavatrice al termine del periodo di non utilizzo, eseguire un intero ciclo di lavaggio con detersivo. Non aggiungere capi da lavare.

icerca guasti

* Questa lavatrice è dotata di funzioni automatiche di sicurezza che rilevano e diagnosticano i guasti non appena questi si verificano, reagendo di conseguenza.

Se la macchina non funziona correttamente o non funziona affatto, controllare i seguenti punti prima di rivolgersi al Servizio Assistenza.

Sintomo Possibile causa Soluzione
Rumore metallico	Corpi estranei come monete o forcine presenti nel cestello o nella pompa.	Fermare la lavatrice e controllare il cestello e il filtro di scarico.Se il rumore persiste al riavvio della macchina, chiamare il proprio centro assistenza.
Rumore sordo	Questo rumore può essere prodotto da carichi di lavaggio pesanti. Di solito è normale.	Se il rumore persiste, significa che probabilmente la lavatrice è sbilanciata.Fermarla e ridistribuire il carico di lavaggio.
Vibrazioni	Sono state rimosse tutte le viti di trasporto e gli imballaggi?I piedi sono appoggiati correttamente al pavimento?	Se non sono state tolte durante l'installazione, vedere rimozione delle viti di trasporto nel paragrafo Installazione.Il carico di lavaggio non è distribuito uniformemente nel cestello. Fermare la lavatrice e ridistribuire il carico.
Perdite d'acqua	Il raccordo del tubo di riempimento è allentato al rubinetto o alla macchina.I tubi di scarico dell'abitazione sono intasati.Formazione eccessiva di schiuma	Controllare e stringere i raccordi del tubo.Liberare il tubo di scarico. Se necessario chiamare un idraulico.Detersivo in eccesso o inadatto? la formazione di schiuma può causare perdite d'acqua.
L'acqua non entra nella lavatrice o entra lentamente	Alimentazione idrica non adeguata.Rubinetto di alimentazione non aperto completamente.Tubo di alimentazione dell'acqua piegato.Filtro o tubo di alimentazione intasato.	Provare con un altro rubinetto.Aprire completamente il rubinetto.Raddrizzare il tubo.Controllare il filtro del tubo di alimentazione.
L'acqua nella lavatrice non si scarica o si scarica lentamente	Il tubo di scarico è piegato o intasato.Il filtro di scarico è intasato.	Pulire e raddrizzare il tubo di scarico.Pulire il filtro di scarico.
La lavatrice non si avvia	Il cavo di alimentazione elettrica non è collegato o è collegato male.Fusibile dell'abitazione bruciato, interruttore di sicurezza scattato o interruzione della corrente elettrica.Rubinetto di alimentazione acqua chiuso.	Assicurarsi che la spina sia inserita correttamente nella presa a muro.Ripristinare l'interruttore o sostituire il fusibile. Non aumentare la capacità del fusibile. Se il problema è un sovraccarico del circuito, rivolgersi a un elettricista.Aprire il rubinetto.Chiudere lo sportello e premere il pulsante di Avvio/Pausa. Una volta premuto questo pulsante, ci vuole qualche secondo prima che la lavatrice inizi a girare. Lo sportello deve essere chiuso.
Il cestello non gira	* Controllare che lo sportello sia ben chiuso.
Lo sportello non si apre		Una volta avviata la lavatrice, lo sportello non può essere aperto per motivi di sicurezza. Attendere uno o due minuti prima di aprire lo sportello per lasciare al meccanismo elettrico di chiusura il tempo di sbloccarsi.
Ciclo di lavaggio ritardato		Il tempo di lavaggio può variare in base alla quantità di biancheria, pressione e temperatura dell'acqua ed altre condizioni d'uso.Se viene rilevato uno sbilanciamento o se entra in funzione il programma di eliminazione della schiuma, il tempo di lavaggio si allunga.

icerca guasti

Sintomo Possibile causa Soluzione
	Alimentazione idrica non adeguata.Rubinetto di alimentazione non aperto completamente.Tubo di alimentazione dell'acqua piegato.Filtro o tubo di alimentazione intasato.	Provare con un altro rubinetto.Aprire completamente il rubinetto.Raddrizzare il tubo.Controllare il filtro del tubo di alimentazione.
	Il tubo di scarico è piegato o intasato.Il filtro di scarico è intasato.	Controllare il filtro del tubo di alimentazione.
	Il carico è troppo ridotto.Il carico è sbilanciato.La macchina ha un sistema di rilevazione e correzione degli sbilanciamenti. Se si caricano singoli capi pesanti, ad es. accappatoi ecc., il sistema può interrompere la rotazione o anche tutto il ciclo di lavaggio, se lo sbilanciamento rimane troppo elevato dopo diversi avviamenti.Se alla fine del ciclo la biancheria è ancora molto umida, aggiungere alcuni capi piccoli per bilanciare il carico e ripetere la centrifugazione.	Pulire e raddrizzare il tubo di scarico.Pulire il filtro di scarico.Aggiungere 1 o 2 capi simili per bilanciare il carico.Ridistribuire il carico per consentire una corretta centrifugazione.
dE	Lo sportello è aperto?	Chiudere lo sportello.* Se la scritta "dE" non scompare, rivolgersi all'Assistenza.
		Staccare il cavo di alimentazione e chiamare l'Assistenza.
	Se vi è un riempimento eccessivo d'acqua a causa di un difetto della valvola di alimentazione, viene visualizzata la scritta "FE".	Chiudere il rubinetto dell'acqua.Staccare il cavo di alimentazione elettrica.Chiamare l'Assistenza.
	La scritta "PE" viene visualizzata in caso di avaria del sensore del livello dell'acqua.
	Sovraccarico del motore.
	Perdite d'acqua	Chiamare il servizio dopo vendita
	Si è verificata un'interruzione nell'alimentazione elettrica.	Far ripartire il programma.

Smaltimento delle apparecchiature obsolete

1. Quando su un prodotto è riportato il simbolo di un bidone della spazzatura barrato da una croce significa che il prodotto è coperto dalla direttiva europea 2002/96/EC.
2. Tutti i prodotti elettrici ed elettronici dovrebbero essere smaltiti separatamente rispetto alla raccolta differenziata municipale, mediante impianti di raccolta specifici designati dal governo o dalle autorità locali.
3. Il corretto smaltimento delle apparecchiature obsolete contribuisce a prevenire possibili conseguenze negative sulla salute umana e sull'ambiente.
4. Per informazioni più dettagliate sullo smaltimento delle apparecchiature obsolete, contattare il comune, il servizio di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Esclusioni dalla garanzia:

• Il nostro servizio a domicilio ti insegnerà come utilizzare il prodotto.
• Se il prodotto è alimentato con un voltaggio diverso da quello indicato sulla placchetta dei dati tecnici.
• Se il guasto è causato da incidenti, negligenza, uso improprio o eventi imprevedibili.
• Se il guasto è causato da fattori diversi dal normale uso domestico fatto secondo le istruzioni del manuale del proprietario.
• Utilizzo delle istruzioni fornite per l'uso del prodotto o il cambiamento della regolazione del prodotto.
• Se il guasto è causato da animali nocivi, per esempio, ratti o scarafaggi ecc.
• Rumori o vibrazioni che sono da considerarsi normali come per esempio il rumore dello scarico dell'acqua, il rumore della ventola o i segnali acustici di riscaldamento.
• Correggendo l'installazione, per esempio, livellamento del prodotto, aggiustamento dell'umidità.
• La normale manutenzione come raccomandata dal manuale d'uso.
• Rimozione di oggetti o sostanze estranee dall'apparecchio compresa la pompa e il filtro del manicotto d'entrata, ad esempio sabbia, unghie, bottoni e oggetti metallici in genere.
• Sostituzione dei fusibili o correzione dei cavi elettrici o delle tubazioni di casa.
• Correzioni di riparazioni non autorizzate.
• Incidenti o danni conseguenti alla proprietà privati causati da possibili difetti di questo apparecchio.
• La garanzia non è valida nel caso questo prodotto venga utilizzato per scopi commerciali. (per esempio per attività commerciale di vendita, luoghi pubblici come bagni, hotel, palestre, locande).

C

(1) (2) (3) (6) (7) (8) (9)(10) (11)(4) (5)
