Tipo di prodotto	Autoradio
Marca	JVC
Modello	KDX272DBT
Dimensioni (L × A × P)	182 mm × 53 mm × 100 mm
Peso netto	0,6 kg
Alimentazione	12 V CC (batteria auto)
Radio	DAB+ (Banda III) e FM/AM (FM 87,5-108 MHz, AM 531-1611 kHz)
Connettività	Bluetooth (HFP, A2DP, AVRCP, PBAP, SPP), USB (FAT12/16/32, 1,5 A max), ingresso AUX (mini-jack 3,5 mm)
Formati audio supportati (USB)	MP3, WMA, WAV, FLAC (fino a 24 bit/96 kHz)
Potenza di uscita massima	50 W × 4 (su 4 Ω)
Equalizzatore	10 preimpostazioni + personalizzabile (EASY EQ/PRO EQ, 10 bande)
Funzioni aggiuntive	Spotify, Amazon Alexa, JVC Remote App, Allineamento temporale digitale (DTA)
Display	Lettere cirilliche, impostazioni colore (49 colori) e luminosità (giorno/notte)
Manutenzione	Pulire il pannello frontale con un panno asciutto in silicone; pulire il connettore con un cotton fioc
Sicurezza	Non utilizzare funzioni distraenti durante la guida; regolare il volume per sentire i suoni esterni

Domande frequenti - KDX272DBT JVC

Come ripristinare l'autoradio JVC KDX272DBT?

Staccare il pannello frontale, quindi entro 5 secondi premere il pulsante di ripristino (situato dietro il pannello) con una penna o una graffetta. L'apparelio torna alle impostazioni di fabbrica, tranne le stazioni memorizzate.

Come connettere un telefono in Bluetooth?

Attivare il Bluetooth sul telefono. Sull'autoradio, premere SRC per selezionare la sorgente Bluetooth. Cercare il nome dell'autoradio (KDX272DBT) sul telefono e accoppiare. Se richiesto, inserire il codice PIN 0000 o confermare il codice a 6 cifre visualizzato.

Come ascoltare la radio DAB+?

Collegare un'antenna DAB alla presa prevista. Premere SRC per selezionare DAB. Tenere premuto il tasto DAB per avviare l'aggiornamento dell'elenco dei servizi. Utilizzare i tasti ◀/▶ per cercare un ensemble, poi ▲/▼ per scegliere un servizio.

Come impostare l'orologio e la data?

Tenere premuto il tasto MENU. Ruotare la manopola del volume per selezionare CLOCK e premere. Scegliere CLOCK ADJUST per impostare l'ora (ore, minuti) poi DATE SET per la data (giorno, mese, anno). Confermare con la manopola del volume.

Come utilizzare Spotify con l'autoradio?

Installare l'app Spotify sullo smartphone Android (KDX272DBT) e creare un account. Assicurarsi che SPOTIFY SRC sia attivato nelle impostazioni (menu SOURCE SELECT). Collegare il telefono in Bluetooth, quindi selezionare la sorgente SPOTIFY BT tramite SRC. La riproduzione parte automaticamente.

Cosa fare se l'autoradio non si accende?

Controllare il fusibile e sostituirlo se necessario (stesso valore). Assicurarsi che il filo di accensione (rosso) sia collegato a un terminale 12 V che si attiva con il contatto. Se appare il messaggio MISWIRING, verificare l'isolamento dei cavi degli altoparlanti. Come ultima risorsa, ripristinare l'apparecchio.

Come pulire l'autoradio?

Spegnere l'apparecchio. Pulire il pannello frontale con un panno asciutto in silicone o un panno morbido. Per il connettore dietro il pannello, utilizzare un cotton fioc asciutto. Non utilizzare mai prodotti chimici o abrasivi.

Come memorizzare una stazione radio?

Sintonizzare la stazione desiderata. Tenere premuto uno dei tasti numerici (da 1 a 6) finché non appare MEMORY. È anche possibile tenere premuta la manopola del volume per entrare in modalità preimpostazione, ruotare per scegliere un numero, poi premere per confermare.

Come utilizzare Amazon Alexa con questa autoradio?

Creare un account Amazon e installare l'app Alexa sullo smartphone. Accoppiare il telefono in Bluetooth. Sull'autoradio, premere il tasto VOICE (o selezionare la sorgente ALEXA tramite SRC). Seguire le istruzioni nell'app Alexa per associare l'autoradio (nome: KDX472DBT, ma per KDX272DBT il nome è KDX272DBT). Una volta connesso, premere VOICE per parlare con Alexa.

Come regolare l'equalizzatore audio?

Tenere premuto il tasto MENU. Ruotare la manopola del volume per selezionare EQ SETTING. Scegliere PRESET EQ per un equalizzatore preimpostato (es. POP, ROCK) o EASY EQ/PRO EQ per una regolazione personalizzata. Utilizzare la manopola del volume per modificare i livelli (bassi, medi, alti) e confermare.

MANUALE UTENTE KDX272DBT JVC

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche e delle batterie (valide per i paesi che hanno adottato sistemi di raccolta differenziata)

I prodotti e le batterie recanti il simbolo di un cassonetto della spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti domestici.

I vecchi prodotti elettrici ed elettronici e le batterie devono essere riciclati presso un'apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti.

Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'apposito ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all'ambiente.

Nota: Il simbolo "Pb" sotto il simbolo delle batterie indica che questa batteria contiene piombo.

CE

Dichiarazione di conformità alla Direttiva RE 2014/53/EU

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU

Produttore:

JVCKENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Giappone

Rappresentante UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAESI BASSI

Con la presente, JVCKENWOOD dichiara che l'apparecchio radio KD-X472DBT/KD-X272DBT/KD-X172DBT è conforme alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.jvc.net/cs/car/eudoc/

Operazioni preliminari 5

1 Annullare il funzionamento dimostrativo 2 Impostare l'ora e la data 3 Eseguire le impostazioni di base

Radio digitale 6 Radio analogica 9 USB/iPod 10 AUX 12 Spotify 13 Uso di altre applicazioni 14 Bluetooth 15

Bluetooth - Connessione Bluetooth - Telefono cellulare Bluetooth - Audio

AMAZON ALEXA 22 Impostazioni audio 24 Impostazioni di visualizzazione 30 Riferimenti 32

Manutenzione

Informazioni aggiuntive

Cambiare le informazioni visualizzate sul display

Risoluzione dei problemi 35 Installazione e collegamenti 37 Caratteristiche tecniche 40

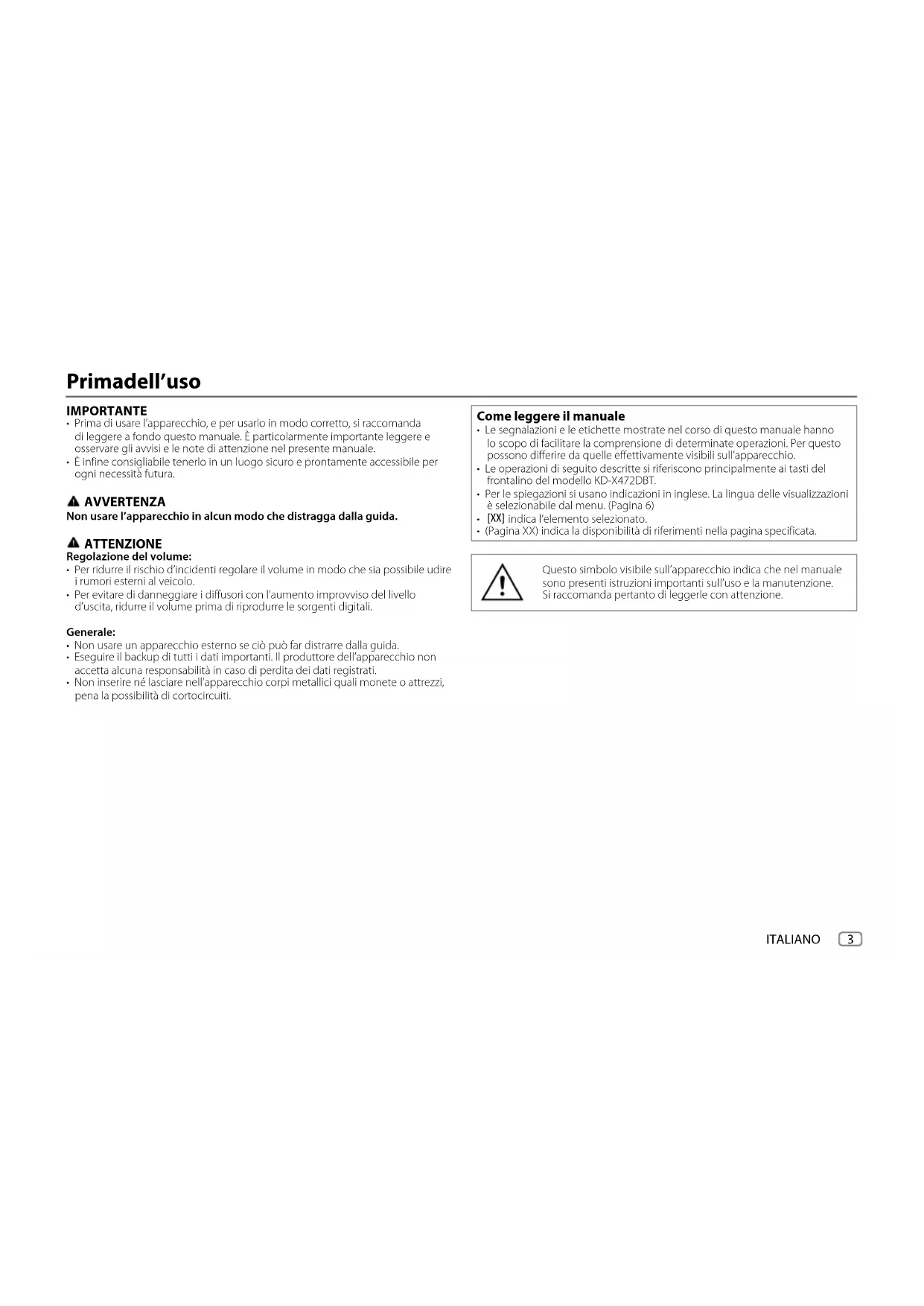

Prima dell'uso

• Prima di usare l'apparecchio, e per un uso corretto, si raccomanda di leggere a fondo questo manuale. È particolarmente importante leggere e osservare gli avvisi e le note di attenzione nel presente manuale.
• È infine consigliabile tenerlo in un luogo sicuro e prontamente accessibile per eventuali necessità future.

AVVERTENZA

Non usare l'apparecchio in alcun modo che distragga alla guida.

ATTENZIONE

Regolazione del volume:

Per ridurre il rischio di incidenti, regolare il volume in modo che sia possibile udire i rumori esterni al veicolo. Per evitare di danneggiare i diffusori con l'aumento improvviso del livello di uscita, ridurre il volume prima di riprodurre le sorgenti digitali.

Generale:

Non usare un apparecchio esterno se ciò può far distrarre alla guida. - Eseguire il backup di tutti i dati importanti. Il produttore dell'apparecchio non accetta alcuna responsabilità in caso di perdita dei dati registrati. Non inserire né lasciare nell'apparecchio corpi metallici quali monete o attrezzi, pena la possibilità di cortocircuiti.

Come leggere il manuale

• Le segnalazioni e le etichette mostrate nel corso di questo manuale hanno lo scopo di facilitare la comprensione di determinate operazioni. Per questo possono differire da quelle effettivamente visibili sull'apparecchio. Le operazioni di seguito descritte si riferiscono principalmente ai tasti del frontalino del modello KD-X472DBT.
• Per le spiegazioni si usano indicazioni in inglese. La lingua delle visualizzazioni è selezionabile dal menu. (Pagina 6)
• [XX] indica l'elemento selezionato.
• (Pagina XX) indica la disponibilità di riferimenti nella pagina specificata.

Questo simbolo visibile sull'apparecchio indica che nel manuale sono presenti istruzioni importanti sull'uso e la manutenzione. Si raccomanda pertanto di leggerle con attenzione.

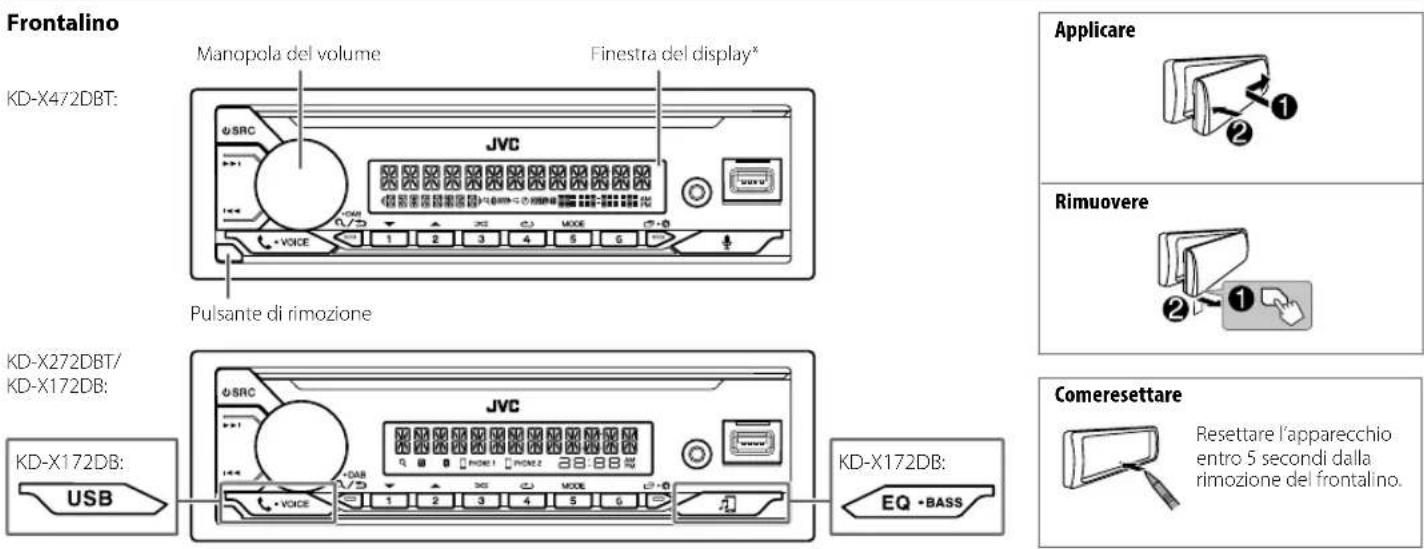

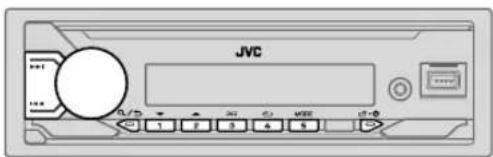

Fondamenti * Solo per scopo illustrativo.

Per Dal frontalino
Accendere l'impianto	Premere SRC. • Premere a lungo per speggere l'impianto.
Regolare il volume Ruotare la manopola del volume.
	Premere la manopola del volume per silenziare il suono o sospendere la riproduzione. • Premerla nuovoamente per annullare l'attenuazione. Il volume ritorna al livello impostato prima del suo azzeramento o della messa in pausa.
Selezione della sorgente	• Premere SRC quante volte necessario. • Premere SRC ed entro 2 secondi ruotare la manopola del volume.
Cambiare le informazioni visualizzate sul display	Premere quante volte necessario. (Pagina 33, 34)

4 ITALIANO

Operazioni preliminari

Annullare il funzionamento dimostrativo

Alla prima accensione dell'unità (o se [FACTORY RESET] è impostato su [YES]; vedere a pagina 6), il display mostra: "CANCEL DEMO" ▶ "PRESS" ▶ VOLUME KNOB"

1 Premere la manopola del volume. L'impostazione predefinita è [YES]. 2 Premere nuovamente la manopola del volume.

Viene visualizzata l'indicazione "DEMO OFF".

Impostare l'ora e la data

1 Premere a lungo 2 Ruotare la manopola del volume fino a selezionare [CLOCK] e quindi premerla.

Per regolare l'ora

3 Ruotare la manopola del volume fino a selezionare [CLOCK ADJUST] e quindi premerla. 4 Ruotando la manopola del volume eseguire le varie impostazioni e quindi premerla. Impostare l'ora nella sequenza "Ora" "Minuti". 5 Ruotare la manopola del volume fino a selezionare [CLOCK FORMAT] e quindi premerla. 6 Ruotare la manopola del volume fino a selezionare [12H] o [24H] e quindi premerla.

Per impostare la data

7 Ruotare la manopola del volume fino a selezionare [DATE SET] e quindi premerla. 8 Ruotando la manopola del volume eseguire le varie impostazioni e quindi premerla.

Impostare la data nella sequenza "Giorno" "Mese" "Anno".

9 Premere per uscire.

Per ritornare all'impostazione precedente premere Q/

Eseguire le impostazioni di base

1 Premere a lungo. 2 Ruotare la manopola del volume fino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla. 3 Ripetere il passo 2 fino a selezionare o attivare l'elemento d'interesse. 4 Premere circa.

Per ritornare all'impostazione precedente premere Q/

Impostazione predefinita: [XX]

[SYSTEM]
[KEY BEEP]	(Non selezionabile quando è selezionato il crossover a tre viie.) (Pagina 26) [ON]: attiva il tono alla pressione dei tasti.; [OFF]: disattiva il tono.
[SOURCESELECT]
[AM SRC]*1	[ON]: abilita la sorgente AM nella selezione delle sorgenti.; [OFF]: la disabilita. (Pagina 9)
[SPOTIFY SRC]*1	(Per KD-X472DBT/KD-X272DBT) [ON]: abilita la sorgente SPOTIFY/SPOTIFY BT nella selezione delle sorgenti.; [OFF]: la disabilita. (Pagina 13)
[BT AUDIO SRC]*1	(Per KD-X472DBT/KD-X272DBT) [ON]: abilita la sorgente BT AUDIO nella selezione delle sorgenti.; [OFF]: la disabilita. (Pagina 21)
[BUILT-IN AUX]*1	[ON]: abilita la sorgente AUX nella selezione delle sorgenti.; [OFF]: la disabilita. (Pagina 12)

*1 Non appare quando è selezionata la sorgente corrispondente.

Operazioni preliminari Radio digitale

[F/W UPDATE]
[UPDATE SYSTEM]/[UPDATE DAB]
[F/W UP xxxx]/ [F/W UP xxxxx]	[YES]: avvi l'aggiornamento del firmware. ; [NO]: annulla l'operazione (non avvi l'aggiornamento).Per informazioni particolareggiate sull'aggiornamento del firmware si prega di vedre il sito <http://www.jvc.net/cs/car/>.
[FACTORY RESET]	[YES]: ripristina le impostazioni di fabbrica (a eccezione di quella salvate dall'utilizzatore). ; [NO]: annulla.
[CLOCK]
[TIME SYNC]	[ON]: l'apprecchio regola automaticamente l'ora con i dati Clock Time (CT) del segnale DAB. ; [OFF]: annulla.
[CLOCK DISPLAY]	[ON]: sul display appare l'oraanche ad apprecchio spento. ; [OFF]: annulla.
[ENGLISH]
[PYCKN]	Selezionare la lingua di visualizzazione del menu e delle informazioni musicali, se disponibile.La lingua predefinita è [ENGLISH].
[ESPANOL]
[FRANCAIS]
[DEUTSCH]2
[DEMO MODE]	[ON]: avvi automaticamente la funzione dimostrativa dopo circa 15 secondi dall'effettuatione dell'ultima operazione. ; [OFF]: disattiva il tono.

*2 Solo per il modello KD-X472DBT.

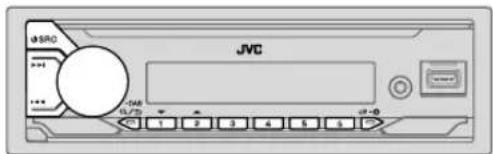

Informazioni sulla funzione DAB (Digital Audio Broadcasting)

Il DAB è uno dei sistemi di diffusione radio digitale oggi disponibili. Esso offre un suono di qualità digitale esente da interferenze o distorsioni del segnale. Può inoltre trasmettere testi, immagini e dati.

A differenza delle diffusioni FM, ove ciascun programma è trasmesso nella propria frequenza, il sistema DAB combina diversi programmi (chiamati "servizi") in modo da formare un "gruppo" unico.

La "componente primaria" (l'emissione radiofonica principale) è a volte accompagnata da una "componente secondaria" che può contenere altri programmi o informazioni.

• Nel modello KD-X472DBT l'indicatore "DGTL" s'illumina di luce fissa alla ricezione dei segnali digitali DAB e lampeggia alla ricezione dei segnali RDS.
• L'unità passa automaticamente all'allarme DAB quando riceve un segnale di allarme alla trasmissione DAB.

Preparazione:

1 Collegare l'antenna DAB (del tipo comunemente disponibile in commercio) all'apposita presa d'ingresso DAB. (Pagina 39) 2 Premere quante volte necessario SRC fino a selezionare DAB. 3 Premere a lungo DAB per avviare l'aggiornamento dell'elenco dei servizi.

Appare "DAB SORTING" e l'aggiornamento ha inizio.

Questa operazione può richiedere sino a tre minuti. Durante l'aggiornamento non è possibile ricevere altri dati, ad esempio le informazioni sul traffico.

Per annullare l'aggiornamento dell'elenco dei servizi: premere nuovamente a lungo DAB.

Radio digitale

Ricerca di gruppi di servizi

1 Premere quante volte necessario SRC sino a selezionare DAB. 2 Premere / per cercare automaticamente un gruppo.

Premere a lungo / sino a quando "M" inizia a lampeggiare, quindi premerlo quante volte necessario per individuare manualmente il gruppo desiderato.

3 Premere / per selezionare il servizio (primario o secondario) da ascoltare.

Impostazioni in memoria

Per salvare un servizio

Durante l'ascolto di un servizio...

Premere a lungo uno dei tasti numerici (da 1 a 6).

(0)

1 Premere a lungo la manopola del volume sino a quando "PRESET MODE" inizia a lampeggiare. 2 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla.

Una volta ripristinato il servizio appare "MEMORY".

Per selezionare un servizio salvato in memoria

Premere uno dei tasti numerici (da 1 a 6).

(o)

1 Premere DAB per accedere al modo di selezione della ricerca DAB. 2 Ruotando la manopola del volume selezionare PRST, quindi premerla. 3 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla.

Per annullare l'operazione premere a lungo Q/DAB.

Per selezionare un servizio

1 Premere DAB per accedere al modo di selezione dei servizi DAB. 2 Ruotando la manopola del volume selezionare [SRVC] (elenco dei servizi), quindi premerla. 3 Ruotando la manopola del volume selezionare il servizio desiderato; quando premerla.

Per annullare l'operazione premere a lungo Q/DAB.

Per selezionare un servizio per nome

1 Premere DAB per accedere al modo di selezione dei servizi DAB. 2 Ruotando la manopola del volume selezionare [SRVC] (elenco dei servizi), quindi premerla. 3 Premere 2Δ/1 per selezionare il carattere con cui eseguire la ricerca. 4 Ruotando la manopola del volume selezionare il servizio desiderato; quando premerla.

Per annullare l'operazione premere a lungo DAB.

Altre impostazioni

1 Premere a lungo. 2 Ruotando la manopola del volume selezionare l'elemento desiderato (pagina 8); quindi premerla. 3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato. 4 Premere per uscire.

Per ritornare all'impostazione precedente premere Q/S

Radio digitale

Impostazione predefinita: [XX]

[IMPOSTAZIONE SINTONIZZATORE]

[RADIO TIMER] (Per KD-X472DBT)

Accende la radio all'istante specificato a prescindere dalla sorgente attualmente selezionata.

1 [ONCE]/[DAILY]/[WEEKLY]/ OFF : specifica la frequenza di accensione con il timer.

2 [FM]/[AM]/[DAB]: selezione della sorgente.

DAB: selezionare una stazione preimpostata.

4 Impostare il giorno e l'ora di attivazione.

Al termine della procedura appare l'indicatore.

Il timer radio non si attiva nei seguenti casi:

• Quando l'apparecchio è spento.
• Quando, dopo aver selezionato il timer radio e la banda AM, in

[SOURCE SELECT] l'opzione [AM SRC] è impostata su OFF. (Pagina 8)

[AF SET] [ON].

Durante l'ascolto della sorgente DAB.

Se il segnale DAB si indebolisce, passa automaticamente alla stazione FM che trasmette lo stesso programma. Riprende la ricezione DAB una volta che se ne ripristina la forza del segnale.

Durante l'ascolto della sorgente FM.

Passa automaticamente alla sorgente DAB che trasmette, se disponibile, lo stesso programma.

[TI] [ON]: permette all'apparecchio di passare temporaneamente alla ricezione delle

informazioni sul traffico, se disponibili (l'indicatore "TI" si illumina). OFF: annulla.

• Selezionabili soltanto quando al passo 1 si seleziona [ONCE] o [WEEKLY].

[PTY SEARCH]	Selezione un codice PTY (vedere la sezione "Codice PTY o Tipo di programma" che seque).Se una stazione trasmette un programma con lo stesso codice PTY selezionato, l'unità è niven sintonizzata su tale stazione.
[DABANNOUCMTN]	[TRAVEL]/[WARNINGS]/[NEWS]/[WEATHER]/[EVENT]/[SPECIAL]/[RAD INFO]/[SPORTS]/[FINANCE]: ruotare la manopola del volume sino selezione l'elemento desiderato, quando premerla.All'inizio del tipo di annunciato attivato appeare ".*Da qualiasi sorgente passa automaticamente ai gruppi della radio digitale che trasmettono il tipo di annunciato attenuato.E possibile attivare simultaneamente più tipi di annunciato.Per disattivare la funizione è sufficiente premere nuovamente la manopola del volume ("* scompare).
[LIST UPDATE]	[UPDATE AUTO]: aggiornia automaticamente l'elenco dei servizi DAB quando si accende l'apparecchio.; [UPDATE MANUAL]: aggiornia l'elenco dei servizi DAB quando si preme a lungo 0/0 DAB.
[PTY WATCH]	Da qualiasi sorgente si trovi l'unità passa automaticamente ai gruppi della radio digitale che trasmettono il tipo di programma selezionato. (Vedere la sezione "Codice PTY o Tipo di programma" che segue.)[OFF]: annulla.
[DABANTPOWER]	[ON]: fornisce alimentazione all'antenna DAB.; [OFF]: non fornisce l'alimentazione.Da selezione in caso d'uso dell'antenna passiva non amplificata.
[RELATED SERV]	[ON]: abilita la funzione Soft-Link a sintonizzari su un servizio alternativo che trasmette un programma audio diverso da quello attualmente sintonizzato.; [OFF]: disabilita la funzione.

Codice PTY o Tipo di programma

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (musica), [ROCK M] (musica), [EASY M] (musica), [LIGHT M] (musica), [CLASSICS], [OTHER M] (musica), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (musica), [OLDIES], [FOLK M] (musica), [DOCUMENT]

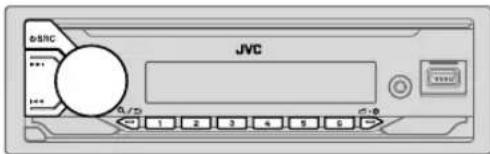

Radio analogica

• L'unità passa automaticamente all'allarme FM quando riceve un segnale di allarme alla trasmissione FM.

Ricerca una stazione

1 Premere SRC sino a selezionare FM o AM. 2 Premere / per ricercare automaticamente le stazioni.

o) Premere a lungo I/ sino a quando "M" inizia a lampeggiare, quando premerlo quante volte necessario sino a individuare manualmente la stazione desiderata.

Impostazioni in memoria

Con questo apparecchio è possibile salvare in memoria fino a 18 stazioni FM e fino a 6 stazioni AM.

Per salvare una stazione in memoria

Mentre si ascolta una stazione...

Premere a lungo uno dei tasti numerici (da 1 a 6).

1 Premere a lungo la manopola del volume fino a quando "PRESET MODE" inizia a lampeggiare. 2 Ruotare la manopola del volume fino a selezionare il numero di preimpostazione desiderato e quindi premerla.

Quando la stazione è stata salvata, appare "MEMORY".

Selezionare le stazioni salvate in memoria

Premere uno dei tasti numerici (da 1 a 6).

(0)

1 Premere. 2 Ruotare la manopola del volume fino a selezionare il numero di preimpostazione desiderato e quindi premerla.

Altre impostazioni

1 Premere a lungo. 2 Ruotare la manopola del volume fino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla. 3 Ripetere il passo 2 fino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.

4 Premere per uscire.

Per ritornare all'impostazione precedente premere.

Impostazione predefinita: [XX]

[TUNER SETTING]
[RADIO TIMER] (Per KD-X472DBT)
	Vedere a pagna 8.
[SSM]	[SSM 01-06]/[SSM 07-12]/[SSM 13-18]: preimposta automaticamente sino a 18 stazioni FM. "SSM" cessa di lampeggiare non appena l'appareccchio salute in memoria le prime sei stazioni. Per salvare le successive dodici stazioni occorre selezioneare [SSM 07-12]/[SSM 13-18].
[LOCAL SEEK]	[ON]: circa soltanto le stazioni FM la cui riscizione è buona.; [OFF]: annulla. L'impostazione sequestra riguarda solo la sorrente/stazione selezionata. Quando si cambia sorrente/stazione è necessario ripetere l'impostazione.
[IF BAND]	[AUTO]: aumento la selektività del sintonizzatore per riduncle le interferenze causate dalle stazioni FM adiacenti. (Tuttavia si potreboc perdere l'effetto sterno.); [WIDE]: pur esponendo l'appareccchio alle interferenze delle stazioni FM adiacenti, quello modo mantiene l'effetto stereo e non degrada la qualità audio.

Radio analogica

[MONO SET]	[ON]: migliorà la riscione FM (l'effetto stereo va comunique person): ; [OFF]: annulla.
[NEWS SET]*	[ON]: se disponibile, l'apparecchio selezione temporaneamente il programma dei notziarii. ; [OFF]: annulla.
[REGIONAL]*	[ON]: passa a un'altra stazione, ma solo nella regione specifica, usando il lavoro "AF".; [OFF]: annulla.
[AF SET]*	[ON]: quando la qualità di riscione non è soddisfacente perché automaticamente un'altra stazione che difflonda lo stessorogramma nella medesima rete Radio Data System ma il cui segnale si migliorare. ; [OFF]: annulla.
[TI]*	[ON]: permette all'apparecchio di passare temporaneamente alla riscione delle informazioni sul traffico, se disponibili (l'indicatore "TI" s'llumina). [OFF]: annulla. La funzioni[TI] nelle bande AM abilità l'interruzione delle informazioni sul traffico solamente quando è selezionata la sorgente DAB.
[PTY SEARCH]*	Selezione un codice PTY (vedere la sezione "Codice PTY" che segue). Se una stazione trasmette un programma con lo stesso codice PTY selezionato, l'unità viene sintonizzata su tale stazione.

• Selezionabile solo quando ci si trova nella sorgente FM.

Codice PTY

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (musica), [ROCK M] (musica), [EASY M] (musica), [LIGHT M] (musica), [CLASSICS], [OTHER M] (musica), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (musica), [OLDIES], [FOLK M] (musica), [DOCUMENT]

USB/iPod

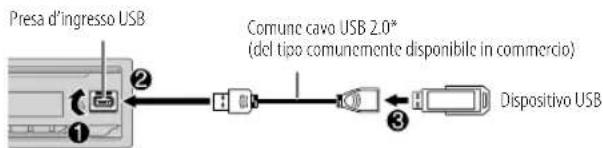

Collegare un dispositivo USB

L'apparecchio seleziona automaticamente la sorgente USB e ne avvia la riproduzione.

• Quando non si usa questo cavo, si raccomanda di non lasciarlo nel veicolo.

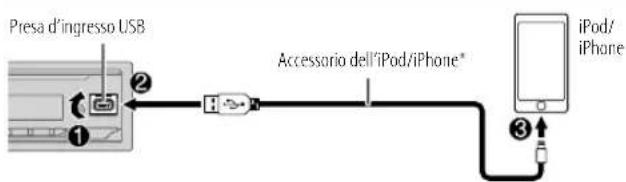

Collegare un iPod o iPhone (per KD-X472DBT)

L'apparecchio seleziona automaticamente la sorgente iPod USB e ne avvia la riproduzione. - L'iPod e l'iPhone possono essere connessi anche mediante la connessione Bluetooth. (Pagina 16) * Quando non si usa quel cavo, si raccomanda di non lasciarlo nel veicolo.

USB/iPod

Operazioni fondamentali d'uso

Sorgenti selezionabili:

KD-X472DBT: USB/iPod USB o iPod BT KD-X272DBT/KD-X172DB: USB

(Con il modello KD-X172DB premere USB per selezionare direttamente la sorgente USB)

Per Dal frontalino

Avanzare o retrocedere rapidamente	Premere a lungo l▼/▲L
Selezionare un file	Premere l▼/▲L
Selezione una cartella*1	Premere 2▲/1▼.
Ripetizione*2	Premere 4← quante volte necessario. [TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT] file MP3, WMA, AAC, WAV e FLAC [REPEAT ONE]/[REPEAT ALL]/[REPEAT OFF] iPod
Riproroduzione casuale*2	Premere 3← quante volte necessario. [FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF] file MP3, WMA, AAC, WAV e FLAC [SHUFFLE OFF]/[SHUFFLE ON] iPod

1 Non disponibile per l'iPod. 2 Per iPod: disponibile soltanto quando si seleziona [HEAD MODE].

Selezionare un'unità con file audio

Mentre è selezionata la sorgente USB, premere 5 MODE quante volte necessario.

L'apparecchio riproduce brani salvati in:

• Memoria interna o esterna selezionata di uno smartphone (classi di archiviazione di massa). Unità selezionata di un dispositivo multi-unità.

Selezionare il modo di controllo

Mentre ci si trova nella sorgente iPod USB (o nella sorgente iPod BT), premere ripetutamente 5 MODE.

[HEAD MODE]: il controllo dell'iPod o dell'iPhone avviene dall'apparecchio.

[IPHONE MODE]: il controllo dell'iPod o dell'iPhone avviene direttamente da questi stessi. Da questa unità è comunque possibile eseguire operazioni quali riproduzione/messa in pausa, salto di file e avanzamento o riavvolgimento rapidi.

Selezionare il brano da riprodurre

Da una cartella o da un elenco

• Con l'iPod questa funzione è disponibile soltanto quando si seleziona [HEAD MODE]. 1 Premere. 2 Ruotare la manopola del volume sino a selezionare la cartella o l'elenco desiderato, quindi premerla. 3 Ruotare la manopola del volume sino a selezionare il file desiderato, quindi premerla.

Si avvia la riproduzione del brano selezionato.

USB/iPod

Ricerca rapida (applicabile solo per la sorgente USB)

Se i file sono molti è possibile cercarli rapidamente.

1 Premere. 2 Ruotare la manopola del volume sino a selezionare la cartella o l'elenco desiderato, quindi premerla. 3 Ruotando velocemente la manopola del volume si scorre velocemente l'elenco. 4 Ruotare la manopola del volume sino a selezionare il file desiderato, quindi premerla. Si avvia la riproduzione del brano selezionato.

Ricerca alfabetica (applicabile solo per la sorgente iPod USB e la sorgente iPod BT)

La ricerca del file può essere effettuata inserendo il primo carattere. Con l'iPod questa funzione è disponibile soltanto quando si seleziona [HEAD MODE]. (Pagina 11)

1 Premere. 2 Con la manopola selezionare l'elenco e premerla. 3 Premendo 2 / 1 o ruotando velocemente la manopola del volume selezionare il carattere desiderato (da A a Z, da 0 a 9, OTHERS). Selezionare "OTHERS" se il primo carattere non è compreso tra A e Z e tra 0 e 9. 4 Premere la manopola del volume per avviare la ricerca. Appariranno in ordine alfabetico i file contenenti i caratteri ricercati o caratteri simili. 5 Ruotare la manopola del volume sino a selezionare il file desiderato, quindi premerla. Si avvia la riproduzione del brano selezionato.

Per ritornare all'impostazione precedente premere a/5. Per annullare l'operazione premere a lungo a/3.

AUX

È possibile ascoltare musica da un lettore audio portatile tramite il jack d'ingresso ausiliario.

Preparazione:

In [SOURCE SELECT] impostare [BUILT-IN AUX] su [ON]. (Pagina 5)

Avviare l'ascolto

1 Collegare un comune lettore audio portatile (del tipo comunemente disponibile in commercio).

Mini spinotto stereo da 3,5 mm con connettore a "L" (del tipo comunemente disponibile in commercio)

2 Premere quante volte necessario 已 SRC sino a selezionare AUX. 3 Accendere il lettore audio portatile e avviarne la riproduzione.

Per ottenere le massime prestazioni audio è necessario usare un mini spinotto stereo a 3 contatti.

Spotify (per KD-X472DBT/KD-X272DBT)

Spotify è utilizzabile sui seguenti dispositivi: KD-X472DBT: iPhone o iPod touch (mediante la connessione Bluetooth o la presa d'ingresso USB) o dispositivo Android (mediante la connessione Bluetooth) KD-X272DBT: dispositivo Android (mediante la connessione Bluetooth)

Preparazione:

• Installare nell'iPod touch, nell'iPhone o nel dispositivo Android l'ultima versione di Spotify, creare un account e accedere al sito Spotify.
• In [SOURCE SELECT] impostare [SPOTIFY SRC] su [ON]. (Pagina 5)

Avviare l'ascolto

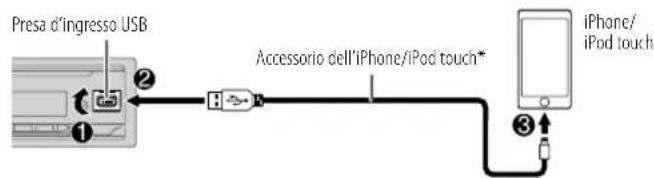

1 Avviare l'applicazione Spotify sul proprio dispositivo. 2 Collegare la periferica alla presa USB dell'apparecchio. KD-X472DBT:

L'iPhone e l'iPod touch o il dispositivo Android possono essere connessi anche mediante la connessione Bluetooth. (Pagina 16) - In caso di connessione Bluetooth accertarsi che alla presa d'ingresso USB non sia collegato alcun dispositivo.

3 Premere SRC quante volte necessario sino a selezionare SPOTIFY (se con l'iPhone o l'iPod touch) o SPOTIFY BT (se con un dispositivo Android). Se ne avvia automaticamente la ricezione.

• Quando non si usa questo cavo si raccomanda di non lasciarlo nel veicolo.

Per Dal frontalino
Riproroduzione/pausa Premere la manopola del volume.
Saltare un brano	Premere 1←*1 / ▷■.
Selezionare approvare o disapprovare*2	Premere 2▲/1▼.
Avviare la radio Premere a lungo 5.
Ripetizione*3	Premere 4○-quante volte necessario. [ALL REPEAT], [ONE REPEAT]*1, [REPEAT OFF]
Riproroduzione casuale*3	Premere 3×-quante volte necessario*1. [ALL RANDOM], [RANDOM OFF]

1 Disponibile soltanto con gli account premium. 2 Funzione disponibile unicamente in modalità Radio. Quando si disapprova un brano il sistema lo salta e passa a un altro. *3 Disponibile soltanto con i brani registrati nelle liste di riproduzione.

Come salvare i dati relativi ai brani preferiti

Durante l'ascolto della radio su Spotify...

Premere a lungo la manopola del volume. Appare "SAVED" e i dati vengono salvati in "Your Music (La tua musica)" o in "Your Library (La tua libreria)" del proprio account Spotify. Per eliminarli ripetere la medesima procedura. Appare "REMOVED" e i dati prima salvati vengono rimossi da "Your Music (La tua musica)" o da "Your Library (La tua libreria)" dell'account Spotify.

Spotify (per KD-X472DBT/KD-X272DBT)

Ricerca di un brano o di una stazione

1 Premere 2 Ruotando la manopola selezionare un tipo di elenco e premerla. I tipi di elenchi visualizzati dipendono dalle informazioni trasmesse da Spotify. 3 Ruotando la manopola selezionare il brano o la stazione d'interesse, quindi premere la manopola. Per velocizzare la ricerca occorre ruotare velocemente la manopola.

Per annullare l'operazione premere a lungo Q/D

Uso di altre applicazioni (per KD-X472DBT/KD-X272DBT)

Applicazione JVC Remote

Il sintonizzatore JVC è gestibile con l'applicazione JVC Remote quando installata nei seguenti dispositivi. KD-X472DBT: iPhone o iPod touch (mediante la connessione Bluetooth o la presa d'ingresso USB) o dispositivo Android (mediante la connessione Bluetooth). KD-X272DBT: dispositivo Android (mediante la connessione Bluetooth). Per maggiori informazioni al riguardo si prega di visitare il sito http://www.jvc.net/cs/car/.

Preparazione:

Prima di connettere il dispositivo è necessario installarvi la versione più recente dell'applicazione JVC Remote.

Avviare l'applicazione JVC Remote

1 Avviare l'applicazione JVC Remote sul proprio dispositivo. 2 Connettere il dispositivo.

Se Android:

Effettuare l'accoppiamento Bluetooth. (Pagina 16) Se iPhone o iPod touch:

Collegarlo alla presa d'ingresso USB. (Pagina 10)

(c)

Effettuarne l'accoppiamento Bluetooth. (Pagina 16) (Accertarsi innanzi tutto che alla presa d'ingresso USB non sia collegato un dispositivo.)

3 Dal menu selezionare il dispositivo da usare.

Vedere la sezione "Impostazioni per l'uso dell'applicazione JVC Remote" che segue. Per KD-X472DBT: la lingua predefinita è [ANDROID]. Per usare iPhone o iPod touch, in corrispondenza di [IOS] selezionare [YES]. (Pagina 15)

Impostazioni per l'uso dell'applicazione JVC Remote

1 Premere a lungo 2 Ruotando la manopola del volume selezionare l'elemento desiderato (pagina 15); quando premerla.

Uso di altre applicazioni (per KD-X472DBT/KD-X272DBT)

3 Ripetere il passo 2 sino a selezionare o attivare l'elemento d'interesse. 4 Premere ciire.

Per ritornare all'impostazione precedente premere

Impostazione predefinita: [XX]

[REMOTEAPP]
[SELECT]	(Per KD-X472DBT)Seleziona il dispositorio ([IOS] o [ANDROID]) da usare con l'applicazione.
[IOS]	[YES]: specifica l'iPhone o l'IPod touch da usare con l'applicazione mediante la connessione Bluetooth o la presa d'ingresso USB. [NO]: annulla.Se è selezionato [IOS], per attivare l'applicazione selezionare la sorgente iPod BT (o la sorgente iPod USB se l'IPhone/iPod touch è collegato al terminale d'ingresso USB).L'applicazione s'interröme o si disconnette quando:- Si passa alla sorgente iPod BT a un'altra sorgente collegata mediante la presa d'ingresso USB.- Si passa alla sorgente iPod USB alla sorgente iPod BT.
[ANDROID]	[YES]: specifica l'uso dello dispositivo Android con l'applicazione mediante la connessione Bluetooth. ;[NO]: annulla.
[ANDROID LIST]	Permette di selezionare dall'élenco lo dispositivo Android da usare.Pr ED-X472DBT: visualizzato solo quando [ANDROID] in [SELECT] è impostato su [YES].
[STATUS]	Mostra lo stato del dispositivo correnteamente selezionato.[IOS CONNECTED]: permette di usare l'applicazione con l'IPhone o l'IPod touch mediante la connessione Bluetooth o la presa d'ingresso USB.[IOS NOT CONNECTED]: non è connesso alcun dispositivo iOS con il quale usare l'applicazione.[ANDROID CONNECTED]: permette di usare l'applicazione con uno dispositivo Android mediatinga la connessione Bluetooth.[ANDROID NOT CONNECTED]: non è connesso alcun dispositivo Android con il quale usare l'applicazione.

Bluetooth® (per KD-X472DBT/KD-X272DBT)

• La connessione Bluetooth potrebbe non funzionare a seconda della sua versione o del sistema operativo e della versione del firmware dello smartphone in uso.
• Prima di effettuare le operazioni di seguito illustrate è necessario attivare la funzione Bluetooth del dispositivo. Le condizioni del segnale possono essere influenzate dai corpi circostanti.

Bluetooth-Connessione

Profili BLUETOOTH compatibili

HFP (chiamate vivavoce) A2DP (distribuzione audio avanzata) AVRCP (controllo audio/video remoto) - SPP (porta seriale) PBAP (accesso alla rubrica telefonica)

Codec Bluetooth compatibili

• Sub Band Codec (SBC)
• Advanced Audio Coding (AAC)

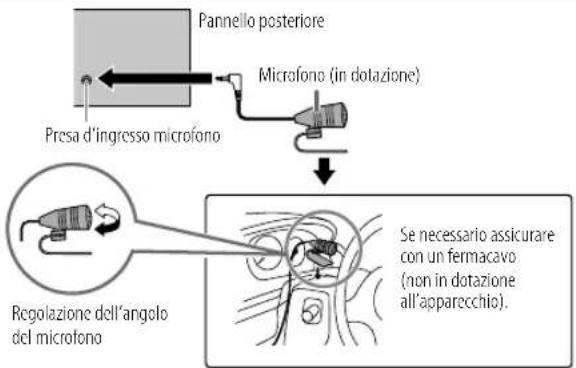

Collegare il microfono

Accoppiamento e connessione iniziale di un dispositivo Bluetooth

1 Premere il pulsante SRC per accendere l'apparecchio. 2 Cercare e selezionare il nome del proprio ricevitore ("KD-X472DBT"/ "KD-X272DBT") sul dispositivo Bluetooth.

Sul display inizia a lampeggiare "BT PAIRING". - Con alcune periferiche Bluetooth subito dopo la ricerca potrebbe essere necessario inserire il codice PIN (Personal Identification Number).

3 In base al testo che appare in scorrimento sul display, eseguire l'operazione (A) o (B). Con alcune periferiche Bluetooth la sequenza di accoppiamento potrebbe variare rispetto alle due qui descritte.

(A) "Nome del dispositivo" → "XXXXXX" → "VOL - YES" → "BACK - NO" "XXXXXXXX" è la password di 6 cifre generata in modo casuale durante ogni singola operazione di accoppiamento. Accertarsi che le password visualizzate sull'apparecchio e sul dispositivo Bluetooth siano identiche. Premere la manopola del volume dell'apparecchio per confermare la password.

Confermare la password dalla periferica Bluetooth.

(B) "Nome del dispositivo" "VOL - YES" "BACK - NO" Premere la manopola del volume per avviare l'accoppiamento. 2 Se sul display dell'apparecchio appare in scorrimento "PAIRING" "PIN 0000", inserire nella periferica Bluetooth il codice PIN "0000". Prima dell'accoppiamento si può specificare il codice PIN desiderato. (Pagina 19) - Se appare solo "PAIRING", confermare l'accoppiamento dalla periferica Bluetooth.

Al termine dell'accoppiamento appare "PAIRING COMPLETED" e, all'individuazione di una periferica Bluetooth, appare inoltre - KD-X472DBT: si illumina l'indicatore per indicare lo stato di carica della batteria del dispositivo connesso.

Per informazioni sullo stato di carica della batteria e sulla forza del segnale mostrati sul display, si invita a vedere la sezione [FORMAT] a pagina 31. KD-X272DBT: appaiono gli indicatori "PHONE 1" e/o "PHONE 2".

• Questo apparecchio è compatibile con la funzione SSP (accoppiamento amplificato e sicuro).
• È possibile registrare (accoppiare) fino a cinque periferiche.
• Una volta eseguito l'accoppiamento, la periferica Bluetooth rimane registrata nell'apparecchio anche qualora lo si resetti. Per cancellare il dispositivo accoppiato, vedere [DEVICE DELETE] a pagina 19.
• In qualsiasi momento è possibile connettere sino a due cellulari e un lettore audio Bluetooth. Per istruzioni sulla connessione o la disconnessione dei dispositivi registrati, si prega di vedere [PHONE SELECT] o [AUDIO SELECT] nella sezione [BT MODE]. (Pagina 19)

Tuttavia, se ci si trova nella sorgente BT AUDIO, è possibile connettere e commutare a piacere sino a cinque periferiche audio Bluetooth. (Pagina 21)

• Alcune periferiche Bluetooth potrebbero non riuscire a connettersi automaticamente all'apparecchio anche ad accoppiamento riuscito. In tal caso occorre provvedervi manualmente.
• Quando la batteria del dispositivo Bluetooth connesso si scarica, appare "Nome del dispositivo" → "LOW BATTERY". Per maggiori informazioni al riguardo, si prega di vedere il manuale d'istruzioni della periferica Bluetooth in uso.

Accoppiamento automatico (per KD-X472DBT)

Se si collega l'iPhone o l'iPod touch alla presa d'ingresso USB quando [AUTO PAIRING] è impostato su [ON], si attiva automaticamente la richiesta di accoppiamento Bluetooth. (Pagina 20)

Una volta controllato il nome della periferica, per accoppiarla premere una volta la manopola del volume.

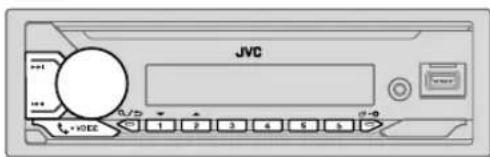

Bluetooth—Telefono cellulare

Ricevere una chiamata

Al sopraggiungere di una chiamata:

KD-X472DBT: i tasti iniziano a lampeggiare nel colore selezionato in [RING COLOR]. (Pagina 18) KD-X272DBT: i tasti iniziano a lampeggiare nel modo selezionato in [RING ILLUMI]. (Pagina 18) - Se la funzione [AUTO ANSWER] è stata impostata su un determinato intervallo di tempo, l'apparecchio risponde alla chiamata automaticamente. (Pagina 18)

Durante la conversazione:

KD-X472DBT: i tasti cessano di lampeggiare e s'illuminano del colore selezionato in [RING COLOR]. (Pagina 18) KD-X272DBT: i tasti cessano di lampeggiare.

• Se si spegne l'apparecchio o se ne rimuove il frontalino, il Bluetooth s'interrompe.

Le funzionalità di seguito elencate possono differire o mancare del tutto a seconda del modello di Telefono connesso.

Alla prima chiamata in arrivo...

Per Dal frontalino

Rispondere a una chiamata	Premere VOICE o la manopola del volume.
Rifiutare una chiamata	Premere a lungo VOICE o la manopola del volume.
Terminare una conversazione	Premere a lungo VOICE o la manopola del volume.

Per Dal frontalino

Mentre si risponde alla prima chiamata...
Rispondere a un'altra chiamata lasciando in attesaQLa più in corso	Premere VOICE o la manopola del volume.
Rifiutare un'altra chiamata in arrivato	Premere a lungo VOICE o la manopola del volume.

Quando vi sono due chiamate attive...

Terminare quella in corso e accettare quella in attesa	Premere a lungo VOICE o la manopola del volume.
Commutare tra la chiamata in corso e quella in attesa	Premere VOICE
Regolare il volume della conversazione*!Da [00]a [35] (Impostazione predefinita: [15])	Mentre si parla ruotare la manopola del volume.
Passare dal modo vivavoce al modo di conversazione privata*2	Durante la conversazione premere a/à.

1 Questa regolazione non ha influenza sul volume delle altre sorgenti. 2 I comandi possono variare secondo il cellulare Bluetooth effettivamente connesso.

Come migliorare la qualità audio

Mentre si parla...

1 Premere a lungo 2 Ruotando la manopola del volume selezionare l'elemento desiderato (pagina 18); quindi premerla. 3 Ripetere il passo 2 sino a selezionare o attivare l'elemento d'interesse. 4 Premere per uscire.

Per ritornare all'impostazione precedente premere Q/

Bluetooth® (per KD-X472DBT/KD-X272DBT)

[MIC GAIN]	Da [LEVEL -10] a [LEVEL +10] { [LEVEL -04]}: la sensibilità del microfono incorprioatourrenta all'augmente del numero selezionato.
[NR LEVEL]	Da [LEVEL -05] a [LEVEL +05] { [LEVEL 00]}: regola il livllo di riduzione dell'eco sino a ridurre al minimo il rumore durante la conversazione Telefonica.
[ECHO CANCEL]	Da [LEVEL -05] a [LEVEL +05] { [LEVEL 00]}: regola il ritardo per la cancellazione dell'eco sino a ridurlo al minimo durante la conversazione Telefonica.

Impostazione di ricezione delle chiamate

1 Premere per entrare nel modo Bluetooth. 2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla. 3 Ripetere il passo 2 sino a selezionare o attivare l'elemento d'interesse.

Per ritornare all'impostazione precedente premere a/

Impostazione predefinita: [XX]

[ SETTINGS]
[AUTOANSWER]	Da [01 SEC] a [30 SEC]: risponde automaticamente a una chiamata in arrivato entro il tempo selezionato (in secondi). ; [OFF]: annulla.
[RINGCOLOR]	(Per KD-X472DBT)Da [COLOR 01] a [COLOR 49] ([COLOR 08]): permette di selezionare il colore d'illuminazione dei tasti per la notificita delle chiamate in arrivò e nelle sono in corso. ; [OFF]: annulla.
[RINGILLUMI]	(Per KD-X272DBT)Da [BLINK 01] a [BLINK 05] ([BLINK 02]): permette di selezionare il modo di lampeggio dei tasti per la notificita delle chiamate in arrivò. ; [OFF]: annulla.

18 ITALIANO

Come effettuare una chiamata

Le chiamate possono essere effettuate dalla cronologia delle chiamate, dalla rubrica telefonica o componendo direttamente il numero. Se il cellulare in uso è provvisto della funzione di riconoscimento vocale, è altresì possibile effettuarle in tal modo.

1 Premere per attivare il modo Bluetooth. Appare il nome del primo cellulare.

• Se sono connessi due cellulari Bluetooth, premendo nuovamente si passa all'altro.

Appare il nome del secondo cellulare.

2 Ruotare la manopola del volume fino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla.

3 Ripetere il passo 2 fino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato.

Per ritornare all'impostazione precedente premere.

[RECENT CALL]

(Selezionabile soltanto quando il Telefono connesso è compatible con il profilo PBAP.)1 Premendo la manopola selezionare il nome o il numero Telefonico da chiamare.· "<" indica chi mammata ricevuta, "> " chiamata effettata e "M" chiamata mancata.In assenza di registrazione della cronologia delle chi mammate o di numero chi mammati appara "NO HISTORY".2 Premere la manopola del volume per effettuire la chi mammata.

[PHONEBOOK]

(Selezionabile soltanto quando il Telefono connesso è compatible con il profilo PBAP.)1 Con 2▲/1▼ selezionare il carattere desiderato (da A a Z, da O a 9 o OTHERS).· "OTHERS" appara quando il primo carattere non è compreso tra A e Z e tra 0 e 9.2 Ruotare la manopola del volume sino a selezionare il nome desiderato, quando premerla.3 Ruotare la manopola del volume sino a selezionare il numero desiderato, quando premerla per comporro.Per usare la rubrica Telefonica con questo apparecchio è inanzi tutti necessario permettere l'accesso allo smartphone otrasferirla da quest'ultimo. La procedura operativa può tuttable differire a seconda del dispositivo effettamente connesso.L'appareccchio visualità esclusivamente le lettere non accentate. (La "U", ad esempio, appara come "U").

Bluetooth® (per KD-X472DBT/KD-X272DBT)

[DIAL NUMBER]	1 Ruotando la manopola del volume selezionare un numero da 0 a 9 o un carattere (*, # o +). 2 Con I ▲/ ▲■I facce scorrere la posizione d'insertimento. Ripietere i passi 1 e 2 sino a completare la composizione del numero. 3 Premere la manopola del volume per effettuire la chiamata.
[VOICE]	Pronunciare il nome del contatto da chiamare oppure il commando vocale di controllo della funzione Telefonica desiderata. (Vedere altrés) la sezione "Come effettuire una chiamata mediante riconoscimento vocale" che segue.)

Come effettuare una chiamata mediante riconoscimento vocale

1 Premere a lungo per attivare la funzione di riconoscimento vocale del telefono connesso. 2 Pronunciare il nome del contatto da chiamare oppure il comando vocale di controllo della funzione telefonica desiderata. La capacità di riconoscimento vocale varia secondo il telefono effettivamente in uso. Per maggiori informazioni al riguardo si prega di vedere il manuale d'istruzioni del telefono.

Registrare contatti nella memoria

In corrispondenza dei tasti numerici da 1 a 6 è possibile memorizzare fino a 6 contatti.

1 Premere per accedere al modo Bluetooth. 2 Ruotare la manopola del volume fino a selezionare [RECENT CALL], [PHONEBOOK] o [DIAL NUMBER] quindi premerla. 3 Ruotando la manopola selezionare il nome o il numero di telefono da chiamare. Dopo aver selezionato il dato, premendo la manopola del volume si visualizza il numero telefonico. 4 Premere a lungo uno dei tasti numerici (da 1 a 6). Quando si salva un contatto appare "MEMORY P(numero di preimpostazione selezionato)".

Per cancellare un contatto dalla memoria di preimpostazione, al passo 2 selezionare [DIAL NUMBER], al passo 3 inserire uno spazio vuoto e procedere quindi al passo 4.

Chiamare un numero registrato

1 Premere il tasto del modulo Bluetooth. 2 Premere uno dei tasti numerici (da 1 a 6). 3 Premere la manopola del volume per effettuare la chiamata. Se non vi è alcun contatto salvato appare "NO PRESET".

Impostazione della modalità Bluetooth

1 Premere a lungo. 2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla. 3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato. 4 Premere per uscire.

Per ritornare all'impostazione precedente premere

Impostazione predefinita: [XX]

[BT MODE]
[PHONESELECT]	Selezionano il Telefono o la periferica audio da connettere o disconnettere. Quando la periferica è connessa, di fronte al suo nome appara "×". Davanti all'lettore audio correntemente selezioneato appara "▷". • è possibile connettere fino a due Telefoni Bluetooth e un dispositosivo audio Bluetooth alla volta.
[AUDIOSELECT]
[DEVICEDELETE]	1 Ruotare la manopola del volume sino a selezionare la periferica da cancellare, quando premerla. 2 Ruotando la manopola selezionare [YES] o [NO], quando premerla.
[PIN CODE EDIT](0000)	Cambia il codice PIN (sino a 6 cifre). 1 Ruotando la manopola selezionare un numero di Telefono. 2 Contrl / ▶■-1fare scorrere la posizione d'insertimento. Ripetere i passi 1 e 2 sino a completare l'inserimento del codice PIN. 3 Premere la manopola del volume per confirmare.

Bluetooth® (per KD-X472DBT/KD-X272DBT)

[RECONNECT]	[ON]: l'apparecchio si riconnette automaticamente quando l'ultimo disposizionei Bluetooth connesso è all'interno del campo di connessione. ;[OFF]: annulla.
[AUTOPAIRING]	(Per KD-X472DBT) [ON]: l'unità viene accopiata automaticamente con il disposizionei Bluetooth supportato (iPhone/iPod touch) quando è connessa tramite il terminali di ingressso USB. Questa funzione potrebbe non essere a seconda delsysteme operativo installato nella periferica connessa. ;[OFF]: annulla.
[INITIALIZE]	[YES]: inizialità tutte le impostazioni iBluetooth, dati di accopiamenti e rubrica telefonica compresi. ;[NO]: annulla.
[INFORMATION] [MY BT NAME]: visualità il nome del proprio ricevitatore ("KD-X472DBT"/"KD-X272DBT").; [MY ADDRESS]: visualità l'indirizzo dell'apparecchio.

Modo di controllo compatibilità Bluetooth

L'apparecchio può verificare l'effettiva capacità di connessione dei propri profili con le periferiche Bluetooth. - Accertarsi che non vi sia alcuna periferica Bluetooth accoppiata. 1 Premere a lungo VOICE

Appare "BLUETOOTH" → "CHECK MODE". Sul display appare in scorrimento "SEARCH NOW USING PHONE" → "PIN IS 0000".

2 Cercare e selezionare il nome del proprio ricevitore ("KD-X472DBT"/"KD-X272DBT") sul dispositivo Bluetooth entro 3 minuti. 3 Sulla base del testo che appare in scorrimento sul display dare luogo all'operazione (A), (B) o (C).

(A) "PAIRING" → "XXXXXX" (password a 6 cifre): accertarsi che sull'apparecchio e sulla periferica Bluetooth appaia la medesima password: quindi confermarla alla periferica stessa. (B) "PAIRING" PIN IS 0000": inserire la password "0000" nella periferica Bluetooth. (C) "PAIRING": confermare l'accoppiamento alla periferica Bluetooth.

Al termine dell'accoppiamento eseguito con esito positivo, sul display appare "PAIRING OK" "Nome del dispositivo" e quando ha inizio il controllo di compatibilità Bluetooth.

Se appare "CONNECT NOW USING PHONE" agire sulla periferica Bluetooth per permettere l'accesso alla rubrica telefonica.

Sul display inizia a lampeggiare "TESTING".

Al termine della verifica, sul display lampeggiano i risultati.

"PAIRING OK" e/o "HANDS-FREE OK" 1 e/o "AUD.STREAM OK" 2 e/o "PBAP OK"*3: compatibile

1 Compatibilità accertata con il profilo vivavoce (HFP) 2 Compatibilità accertata con il profilo di distribuzione audio avanzata (A2DP) *3 Compatibilità accertata con il profilo accesso alla rubrica telefonica (PBAP)

Dopo 30 secondi appare "PAIRING DELETED" per indicare l'avvenuta cancellazione dell'accoppiamento; l'apparecchio esce quindi dal modo di controllo della compatibilità. Per annullare l'operazione, premere a lungo SRC per spegnere l'apparecchio; quindi riaccenderlo.

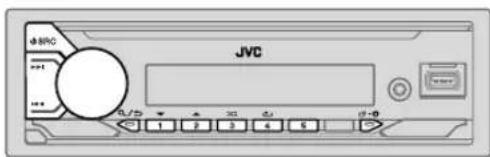

Bluetooth-Audio

Mentre ci si trova nella sorgente BT AUDIO, è possibile connettere e commutare a piacere fino a cinque periferiche audio Bluetooth.

Ascoltare il lettore audio Bluetooth

1 Premere quante volte necessario il tasto SRC fino a selezionare BT AUDIO. Per KD-X272DBT: la pressione di SRC fa accedere direttamente a BT AUDIO. 2 Avviare la riproduzione dal lettore audio tramite Bluetooth.

Per Dal frontalino

Riproduzione/pausa Premere la manopola del volume.
Selezionare un gruppo o una cartella	Premere 2▲/1▼.
Saltare all'indietro o in avanti	Premere↓/▶■.
Avanzare o retrocedere rapidamente	Premere a lungo↓/▶■.
Ripetizione	Premere 4← quante volte necessario. [TRACK REPEAT], [ALL REPEAT], [GROUP REPEAT]*1, [REPEAT OFF]
Riproduzione casuale	Premere 3← quante volte necessario. [GROUP RANDOM]*1, [ALL RANDOM], [RANDOM OFF]

Per Dal frontalino

Selezionare un file da una cartella o da un elenco	Vedere la sezione "Selezionare il brano da riproduire" a pagina 11.
Commutare tra le periferiche Bluetooth audio connesse	Premiere 5.*2

1 Alcuni dispositivi potrebbero non essere compatibili con questa funzione. 2 Anche la pressione del tasto "Play" del dispositivo connesso determina l'emissione del suono dal dispositivo stesso.

I comandi e i messaggi possono cambiare secondo la loro effettiva disponibilità nella periferica connessa.

Ascolto dell'iPod o dell'iPhone mediante la connessione Bluetooth (per KD-X472DBT)

Questo apparecchio permette di ascoltare, mediante la connessione Bluetooth, la musica salvata nell'iPod o nell'iPhone.

Premere quante volte necessario SRC sino a selezionare iPod BT.

L'iPod o l'iPhone è utilizzabile esattamente come quando è collegato alla presa d'ingresso USB. (Pagina 10) - Se durante l'ascolto della sorgente iPod BT si collega un iPod o un iPhone alla presa d'ingresso USB, l'apparecchio passa automaticamente alla sorgente iPod USB. Se il dispositivo è ancora connesso mediante Bluetooth, premere SRC per selezionare la sorgente iPod BT.

AMAZON ALEXA (per KD-X472DBT)

Alexa è il servizio vocale cloud sviluppato da Amazon. Vi si può chiedere, ad esempio, di riprodurre musica, annunciare le previsioni del tempo o le informazioni sul traffico, controllare i dispositivi "smart" installati in casa, fare acquisti su Amazon, effettuare ricerche su Internet, registrare promemoria e molto altro ancora.

Preparazione:

• Creare un account dal sito .
• Installare nell'iPhone, nell'iPod touch o nel dispositivo Android l'ultima versione dell'applicazione Alexa per dispositivi mobili e accedervi.
• Accertarsi di essere connessi a Internet.

Impostazione per l'uso iniziale

Se Android

1 Effettuare l'accoppiamento Bluetooth del dispositivo. (Pagina 16) 2 Sul dispositivo avviare l'applicazione Alexa. 3 Accoppiare l'apparecchio all'applicazione Alexa per dispositivi mobili. Scegliere l'opzione A o B.

Se iPhone o iPod touch

1 Effettuare l'accoppiamento Bluetooth del dispositivo. (Pagina 16) 2 Sul dispositivo avviare l'applicazione Alexa. 3 Dall'apparecchio premere per avviare la sorgente ALEXA. Vi si può accedere anche premendo SRC ripetutamente sino a selezionare la sorgente iPod BT. 4 Accoppiare l'apparecchio all'applicazione Alexa per dispositivi mobili. Scegliere l'opzione A o B.

Opzione A: collegamento diretto

Con lo smartphone accedere all'indirizzo o scansionare il codice QR qui sotto:

http://www.jvc.net/car/alexa

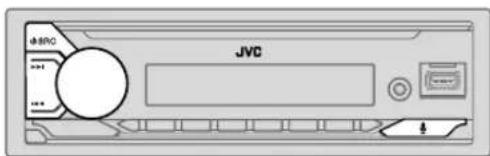

Opzione B: accoppiamento manuale

1 Avviare l'applicazione Alexa per dispositivi mobili e aprire la scheda "Device (Dispositivi)". 2 Toccare l'icona nell'angolo superiore destro. 3 Toccare "Add Device (Aggiungi dispositivo)". 4 Dall'elenco dei tipi di dispositivi toccare "Automotive Accessory (Accessori per uso automobilistico)" o "Headphones (Cuffie)". 5 Toccare il nome del proprio ricevitore (KD-X472DBT) e seguire le istruzioni.

Al termine dell'impostazione l'applicazione Alexa si connette all'apparecchio.

• La connessione ad Alexa si interrompe quando:
• Si disconnette il profilo A2DP, si interrompe la connessione Bluetooth, si spegne l'apparecchio.
• Si verificano altre condizioni sul dispositivo connesso. Per riconnettere Alexa occorre prima riconnettere il profilo A2DP. Alexa non si riconnette qualora: -Si reinstalli l'applicazione Alexa
• Si cancelli e quindi si effettui nuovamente l'accoppiamento del dispositivo (se Android). Per riconnettere Alexa occorre ripeterne il processo d'impostazione.
• Lo stato della connessione ad Alexa viene molto migliorato nell'applicazione stessa. Se nella schermata "ALL DEVICES" appare il nome dell'apparecchio non è necessario ripetere il processo d'impostazione.

Operazioni fondamentali d'uso

Una volta stabilita la connessione con Alexa...

1 Premere sull'apparecchio.

Sul display appare: "ALEXA" "LISTENING...".

2 Parlare con Alexa attraverso il microfono connesso. (Pagina 15)

Mentre Alexa elabora la richiesta vocale appare "THINKING..."

Mentre risponde alla richiesta appare "SPEAKING...".

Mentre Alexa è in attesa, sullo schermo appaiono "ALEXA" o informazioni quali la durata di riproduzione e il titolo del brano in esecuzione.

Per ripristinare la sorgente attiva prima di ALEXA premere nuovamente SRC. Per attivare nuovamente Alexa premere. Per annullare l'attuale stato di ascolto premere. Per annullare l'attuale stato di elaborazione o risposta e ritornare allo stato di ascolto premere. - È possibile soltanto una connessione Alexa per volta. - Quando si disconnette l'applicazione Alexa dall'apparecchio o si interrompe la connessione Bluetooth appare "DISCONNECTED".

Avviare l'ascolto

Mentre Alexa è in attesa di una richiesta...

1 Sull'apparecchio premere per attivarla. Sul display appare: "LISTENING...". 2 Parlare con Alexa attraverso il microfono connesso. (Pagina 15) 3 Durante la riproduzione musica con la sorgente ALEXA è possibile effettuare le seguenti operazioni:

Per Dal frontalino

Riproduzione/pausa: premere la manopola del volume.

Saltare all'indietro/avanti: premere /

Durante la riproduzione musicale premere per sospenderla e attivare Alexa. È così possibile riprendere a comunicare con l'applicazione.

Impostazioni audio

Selezione diretta di un equalizzatore pre-impostato (per KD-X172DB)

Premere EQ. RASSolte necessario. ()

Premere EQ-BASS ed entro 5 secondi ruotare la manopola del volume.

Equalizzatore preimpostato:

FLAT /[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL]

L'equalizzatore di guida ([DRVN 3]/[DRVN 2]/[DRVN 1]) potenzia frequenze specifiche del segnale audio per ridurre il rumore esterno al veicolo o quello prodotto dagli pneumatici durante la guida.

Salvare in memoria le impostazioni audio personalizzate (per KD-X172DB)

1 Premere a lungo Baaere all'impostazione [EASY EQ]. 2 Ruotando la manopola del volume selezionare l'elemento desiderato; quindi premerla.

Per istruzioni sull'impostazione vedere [EASY EQ] (pagina 25); essa rimane salvata in [USER].

Per ritornare all'impostazione precedente premere a/ Per uscire premere EQ-BASS

Altre impostazioni

1 Premere a lungo 2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla. 3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato. 4 Premere ciire.

Per ritornare all'impostazione precedente premere Q/

Impostazione predefinita: [XX]

[EQ SETTING]

[PRESET EQ]

Selezione un equalizzatore preimpostato adatto al genere musicale in esecuzione. - Selezione [USER] per usare le impostazioni fatte in [EASY EQ] o [PRO EQ]. [FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL] L'equalizzatore di guida ([DRVN 3]/[DRVN 2]/[DRVN 1]) potenzia frequenze specifiche del segnale audio per ridurre il rumore esterno al veicolo o quello prodotto dagli pneumatici durante la guida. - Quando è attiva la funzione dimostrativa (l'impostazione iniziale è [ON]; vedere a pagina), l'apparecchio imposta automaticamente [PRESET EQ] su [HARD ROCK].

Quando [DEMO MODE] è su OFF (pagina 6) l'apparecchio imposta [PRESET EQ] su [FLAT] (impostazione predefinita).

Impostazioni audio

[EASY EQ]	Permette di personalizzare le impostazioni audio. • Le impostazioni vengono memorizzate su [USER] in [PRESET EQ]. • Una volta effettuate, queste impostazioni sono influenzare nelle attuali di [PRO EQ]. [SUB.W SP]*1*2: Da [00] a [+06] (Impostazione predefinita: [+03]) [SUB.W]*1*3: Da [-50] a [+10] [00] [BASS]: Da [LVL-09] a [LVL+09] [LVL 00] [MID]: Da [LVL-09] a [LVL+09] [LVL 00] [TRE]: Da [LVL-09] a [LVL+09] [LVL 00])
[PRO EQ]	Per regolare a piacimento il suono per ciascuna sorgente. • Le impostazioni vengono memorizzate su [USER] in [PRESET EQ]. • Una volta effettuate, queste impostazioni sono influenzare nelle attuali di [EASY EQ].
[62.5HZ]
Da [LEVEL -09] a [LEVEL +09] ([LEVEL 00]): regolano il livello da salvare per ciascuna sorgente. (Prima di effettuire una regolazione, selezione la sorgente che si desidera regolare.)
[ON]: attiva i bassi estesi.; [OFF]: annulla.
[100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ]
Da [LEVEL -09] a [LEVEL +09] ([LEVEL 00]): regolano il livello da salvare per ciascuna sorgente. (Prima di effettuire una regolazione, selezione la sorgente che si desidera regolare.)
[Q FACTOR] [1.35]/[1.50]/[2.00]: regola il fattore di qualità.
[AUDIO CONTROL]
[BASS BOOST]	Da [LEVEL +01] a [LEVEL +05]: specifica il livello di potenziamento dei bassi.; [OFF]: annulla.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: potenza le frequenze basse o alte per fornire un suono ben bilanziato a basso volumic.; [OFF]: annulla.

[SUB.W LEVEL]*1 [SPK-OUT]*2	(Non selezionabile quando è selezionato il crossover a tre vic.) Da [SUB.W 00] a [SUB.W +06] ([SUB.W +03]): regola il livello d'uscita del subwoofer collegato con il cavo altoparlante. (Pagina 39)
[PRE-OUT]*3	Da [SUB.W -50] a [SUB.W +10] ([SUB.W 00]): regola il livello d'uscita del subwoofer collegato alle prese di uscita audio (SW o REAR/SW) atraverso un amplificatore esterno. (Pagina 39)
[SUBWOOFER SET]*3	[ON]: attiva l'uscita al subwoofer. ; [OFF]: annulla.
[FADER]	(Non selezionabile quando è selezionato il crossover a tre vie.) Da [POSITION R15] a [POSITION F15] ([POSITION 00]): regola il bilanciamento delle uscite dei diffusori anteriors e posteriori.
[BALANCE]*4	Da [POSITION L15] a [POSITION R15] ([POSITION 00]): regola il bilanciamento delle uscite dei diffusori destro e sinistro.
[VOLUME ADJUST]	Da [LEVEL -15] a [LEVEL +06] ([LEVEL 00]): preimposta il livello di volume iniziale di clascuna sorgente confrontandolo al livello di volume FM. (Selezionare innanzi tout la sorgente da regolare.)
[AMP GAIN]	[LOW POWER]: limita il volume al livello massimo 25. (Da selezionare quando la potenza massima di clascun difusore è 50 W in modo da impedire il danneggiamento.) ; [HIGH POWER]: il livello massimo del volume è 35.
[SPK/PRE OUT]	(Non selezionabile quando è selezionato il crossover a tre vie.) Per ottencre l'uscita desiderata selezionare l'impostazione adatta al metodo di collocamento dei diffusori. (Vedere la scizione "impostazione di uscita dei diffusori" a pagina 26.)
[SPEAKER SIZE]	Appaiano i parametri d'impostazione del crossover a due o a tre vie (vedere [X' OVER TYPE] a pagina 26) a seconda di quello effettivement selezionato.
[X' OVER]	(Vedere la scizione "impostazione del crossover" a pagina 27.) Per impostazione predefinita è selezionato il crossover a due vic.

1, 2, 3, 4: (vedere a pagina 26)

Impostazioni audio

[DTA SETTINGS]	Per informazioni sulle impostazioni, vedere "Impostazioni di allineamento temporale digitale" a paglia 29.
[CAR SETTINGS]
[X'OVERTYPE]Attenzione : regolare il volume prima di essere e lo ciezoato [X'OVER TYPE] per evitare un improvviso aumento o riduzione del livello d'uscita.
[2-WAY]	(Visualizzato solo quando è selezionato [3-WAY].) [YES]: selezione il crossover a due vie. ; [NO]: annulla.
[3-WAY]	(Visualizzato solo quando è selezionato [2-WAY].) [YES]: selezione il crossover a tre vie. ; [NO]: annulla.
[SOUND EFFECT]
[SPACE ENHANCE]	(Non selezionabile con le sorgenti FM, AM e DAB.) [SMALL]/[MEDIUM]/[LARGE]: potenza virtuallymente lo spazio sonora. ; [OFF]: annulla.
[SND RESPONSE]	[LEVEL1]/[LEVEL2]/[LEVEL3]: rende virtuallymente più realizzato il suono. ; [OFF]: annulla.
[SOUND LIFT]	[LOW]/[MIDDLE]/[HIGH]: regola virtuallymente la posizione sonora percepitaattraverso i diffusori. ; [OFF]: annulla.
[VOL LINK EQ]	[ON]:;aumenta la frequenza per compensare il rumore esterno al veicolo oquegli prodotto dagli pneumatici durante la guida. ; [OFF]: annulla.
[K2 TECHNOLOGY]	(Non selezionabile con le sorgenti FM, AM, DAB e AUX.) [ON]: miglioria la qualità audio della musica compressa. ; [OFF]: annulla.

1 Visualizzato solo quando [SUBWOOFER SET] è impostato su [ON]. (Pagina 25) 2 Con il crossover a due vie: visualizzato solo quando [SPK/PRE OUT] è impostato su [SUB.W/SUB.W]. *3 Con il crossover a due vie: visualizzato solo quando [SPK/PRE OUT] è impostato su [REAR/SUB.W] o [SUB.W/SUB.W]. 4 La regolazione non influisce sull'uscita del subwoofer.

Impostazione di uscita dei diffusori [SPK/PRE OUT]

(Soltanto quando [X'OVERTYPE] è impostato su [2-WAY])

Selezionare l'impostazione d'uscita dei diffusori [SPK/PRE OUT], sulla base del metodo di collegamento usato.

Collegamento alle prese d'uscita audio

Collegamento a un amplificatore esterno (Pagina 39)

KD-X472DBT:

Impostazione di [SPK/PRE OUT]	Segnale audio alla presa di uscita audio
	FRONT	REAR	SW
[REAR/REAR](impostazione predefinita)	Uscita diffusori anteriors	Uscita diffusori posteriori	Uscita per subwoofer
[SUB.W/SUB.W]	Uscita diffusori anteriors	L (sinistro): Uscita per subwoofer R (destro): (silenziamento)	Uscita per subwoofer

KD-X272DBT/KD-X172DB:

Impostazione di [SPK/PRE OUT]	Segnale audio alla presa di uscita audio
	REAR/SW
[REAR/REAR]	Uscita diffusori posteriori
[REAR/SUB.W] (impostazione predefinita)	Uscita per subwoofer
[SUB.W/SUB.W]	Uscita per subwoofer

Impostazioni audio

Collegamento con cavi diffusori

È possibile anche collegare gli altoparlanti per utilizzare un amplificatore esterno, ma riuscendo comunque ad apprezzare l'uscita del subwoofer con queste impostazioni. (Pagina 39)

Impostazione di [SPK/PRE OUT]	Segnale audio dal cavo del diffusori posteriori
	L (sinistro) R (destro)
[REAR/REAR]	Uscita diffusori posteriori Uscita diffusori posteriori
[REAR/SUB.W]*	Uscita diffusori posteriori Uscita diffusori posteriori
[SUB.W/SUB.W]	Uscita per subwoofer (silenziaranto)

Quando si seleziona [SUB.W/SUB.W]:

Impostazione del crossover

Di seguito si riportano i parametri d'impostazione dei crossover a due e a tre vie.

ATTENZIONE

Si deve selezionare il tipo di crossover adatto alla modalità di collegamento dei diffusori. (Pagina 39)

Se si seleziona il tipo sbagliato: - i diffusori possono danneggiarsi. - il livello sonoro potrebbe essere eccessivamente alto o basso.

SPEAKER SIZE

Per ottenere le massime prestazioni con questa impostazione, selezionare la dimensione dei diffusori collegati.

L'apparecchio imposta automaticamente la frequenza e la pendenza della curva del diffusore selezionato. - Se è selezionato [NONE] per il seguente altoparlante in [SPEAKER SIZE], l'impostazione [X'OVER] dell'altoparlante selezionato non è disponibile.

Crossover a due vie: [TWEETER] di [FRONT]/[REAR]/[SUBWOOFER]

Crossover a tre vie: [WOOFER]

X'OVER (crossover)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: permette di regolare la frequenza di crossover per i diffusori selezionati (filtrato passa-alto o filtrato passa-basso). Quando si seleziona [THROUGH], l'unità invia tutti i segnali ai diffusori selezionati.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: permette di regolare la pendenza della curva di crossover. Questa impostazione è disponibile soltanto quando la frequenza di crossover non è impostata su [THROUGH].
• [SW LPF PHASE]/[PHASE]: permette di specificare la fase dell'uscita di un determinato diffusore per allinearla con quella degli altri diffusori. [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: permette di regolare il volume d'uscita del diffusore selezionato.

Impostazioni audio

Parametri d'impostazione del crossover a due vie

[SPEAKERSIZE]
[FRONT] [SIZE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
	[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE](non collegato)
[REAR]*1	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE](non collegato)
[SUBWOOFER]*2*3	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE](non collegato)
[X'OVER]
[TWEETER] [FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[GAIN LEFT] Da[-08DB] a [00DB]
	[GAIN RIGHT] Da[-08DB] a [00DB]
[FRONT HPF] [F-HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[F-HPF SLOPE] [-06DB]/[-12DB]/[-18DB]/[-24DB]
	[F-HPF GAIN] Da[-08DB] a [00DB]
[REAR HPF]*1	[R-HPF FRQ] [30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[R-HPF SLOPE] [-06DB]/[-12DB]/[-18DB]/[-24DB]
	[R-HPF GAIN] Da[-08DB] a [00DB]

[SUBWOOFER LPF]*2*3	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE] (180°)/ [NORMAL] (0°)
	[SW LPF GAIN] Da [-08DB] a [00DB]

Parametri di impostazione del crossover a tre vie

[SPEAKERSIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]*3	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (non collegato)
[X'OVER]
[TWEETER] [HPF FRO]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN]	Da [-08DB] a [00DB]

Impostazioni audio

[MID RANGE] [HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
[HPF SLOPE]	[-06DB]/[-12DB]
[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
[LPF SLOPE]	[-06DB]/[-12DB]
[PHASE]	[REVERSE]{180°}/[NORMAL](0°)
[GAIN] Da [-08DB] a [00DB]
[WOOFER]*3 [LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
[SLOPE]	[-06DB]/[-12DB]
[PHASE]	[REVERSE]{180°}/[NORMAL](0°)
[GAIN] Da [-08DB] a [00DB]

*1 Visualizzato solo quando [SPK/PRE OUT] è impostato su [REAR/REAR] o [REAR/SUB.W]. (Pagina 26) *2 Per KD-X27DBT/KD-X172DB: visualizzato solo quando [SPK/PRE OUT] è impostato su [REAR/SUB.W] o [SUB.W/SUB.W]. (Pagina 26) *3 Visualizzato solo quando [SUBWOOFER SET] è impostato su [ON]. (Pagina 25)

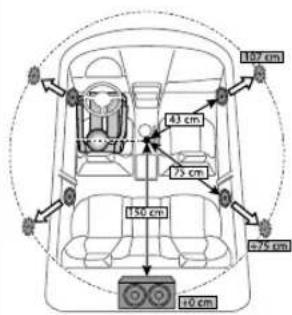

Impostazioni di allineamento temporale digitale

La funzione Allineamento temporale digitale imposta il ritardo temporale dell'uscita dei diffusori per creare un ambiente di ascolto più adatto al proprio veicolo. - Per maggiori informazioni, vedere "Calcolo automatico del ritardo temporale" a pagina 30.

[DTA SETTINGS]
[POSITION]	Permette di selezioneare la propria posizione d'ascolto (punto di riferimento): [ALL]: nessuna compensazione; [FRONT RIGHT]: sedile anteriole destro; [FRONT LEFT]: sedile anteriole sinistro; [FRONT ALL]: sedili anteriors - [FRONT ALL] appara solo quando [X 'OVERTYPE] è impostato su [2-WAY]. (Pagina 26)
[DISTANCE]*1	Da [OCM] a [610CM]: regolazione fine di compensazione della distanza.
[GAIN]*1	Da [-8DB] a [ODB]: regolazione del volume d'uscita del diffusore selezionato.
[DTA RESET]	[YES]: resetta le impostazioni ([DISTANCE] e [GAIN]) del parametro [POSITION] ai valori predefinite. ; [NO]: annulla.
[CAR SETTINGS]	Permette di identificare il tipo di veicolo in uso e la posizione dei diffusori posteriori per impostare i parametri [DTA SETTINGS].
[CAR TYPE]	[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG)]: selezione il tipo di veicolo; [OFF]: nessuna compensazione.
[R-SP LOCATION]*2	Permette di selezioneare la posizione dei diffusori posteriori per calcolo la distanza maggiore alla posizione d'ascolto specificata (punto di riferimento). - [DOOR]/[REAR DECK]: selezionabile soltanto quando per [CARTYPE] si selezione [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] o [SUV]. - [2ND ROW]/[3RD ROW]: selezionabile soltanto quando per [CARTYPE] si selezione [MINIVAN] o [MINIVAN(LONG)].

1, 2: (vedere a pagina 30)

Impostazioni audio

Calcolo automatico del ritardo temporale

Quando per ciascun diffusore si specifica la distanza rispetto alla posizione d'ascolto correntemente impostata, l'apparecchio calcola automaticamente il ritardo temporale.

1 Impostare [POSITION] e determinare la posizione d'ascolto come punto di riferimento (il punto di riferimento per [FRONT ALL] sarà la posizione centrale tra i lati destro e sinistro dei sedili anteriori). 2 Misurare la distanza dei diffusori da detto punto di riferimento. 3 Calcolare la distanza tra il diffusore più lontano (il subwoofer nell'illustrazione) e gli altri diffusori. 4 Impostare per ciascun diffusore il parametro [DISTANCE] calcolato al passo 3. 5 Regolare il parametro [GAIN] per ciascun diffusore.

Esempio in figura con come posizione d'ascolto selezionato [FRONT ALL]

*1 Prima di effettuare una regolazione selezionare il diffusore interessato:

Quando si seleziona il crossover a due vie

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]:

• Quando per [REAR] e [SUBWOOFER] di [SPEAKER SIZE] si seleziona un'impostazione diversa da [NONE], le selezioni possibili sono [REAR LEFT], [REAR RIGHT] e [SUBWOOFER]. (Pagina 28)

Quando si seleziona il crossover a tre vie:

[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]:

Quando si seleziona [WOOFER] di [SPEAKER SIZE] con un'impostazione diversa da [NONE], le selezioni possibili sono [WOOFER]. (Pagina 28)

*2 Appare soltanto quando [X'OVERTYPE] è impostato su [2-WAY] (pagina 26) e [REAR] di

[SPEAKER SIZE] è impostato su un'opzione diversa da [NONE]. (Pagina 28)

Impostazioni di visualizzazione

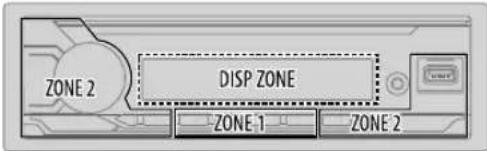

Identificazione delle zone per l'impostazione della luminosità

KD-X472DBT:

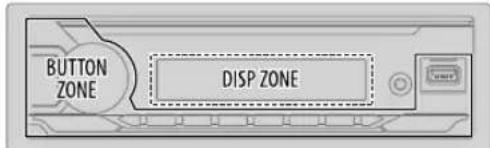

KD-X272DBT/KD-X172DB

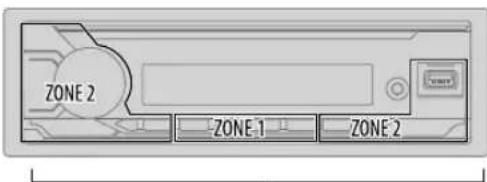

Identificazione delle zone per le impostazioni del colore

KD-X472DBT:

ALL ZONE

Impostazioni di visualizzazione

1 Premere a lungo. 2 Ruotare la manopola del volume sino a selezionare l'elemento desiderato (vedere la tabella che segue), e quindi premerla. 3 Ripetere il passo 2 sino a selezionare o attivare l'elemento desiderato, oppure seguire le istruzioni riportate per l'elemento selezionato. 4 Premere.

Per ritornare all'impostazione precedente premere.

Impostazione predefinita: [XX]

[DISPLAY]
[BIMMER]	Riduce la luminosità. [OFF]: attenuazione disattivata. Si attiva l'impostazione d'illuminazione [DAY]. [ON]: attenuazione attributa. Si attiva l'impostazione d'illuminazione [NIGHT]. (Wedere le impostazioni [BRIGHTNESS]" che seguono.) [DIMMER TIME]: imposta l'istante di attivazione e disattivazione della riduzione dell'lluminazione. 1 Ruotando la manopola del volume regolare l'istante [ON], quando premerla. 2 Ruotando la manopola del volume regolare l'istante [OFF], quando premerla. (Impostazione predefiniti: [ON] : [18:00] ; [OFF] : [6:00]) [DIMMER AUTO]: l'attenuazione si attiva e disattiva automaticamente sulla base dello stato di accensione dei fanali anteriors.*!
[BRIGHTNESS]	Imposta la luminosità separamente per il giorno e la notte. 1 [DAY]/[NIGHT]: selezione r'impostazione diurna o notturna. 2 Selezionale una zona. (Vedere l'illustrazione a pagna 30.) 3 Da [LEVEL 00] a [LEVEL 31]: impostare la luminosità.
[TEXT SCROLL]*2	[SCROLL ONCE]: fa scorrere le informazioni sul display una sola voita.; [SCROLL AUTO]: ripete lo scorrimento delle informazioni a intervali di 5 secondi.; [SCROLL OFF]: annulla. • Non utilizzabile con le informazioni di visualizzazione dell'Etichetta dinamica (pagagna 33, 34) nelle et selezionata la sorgente DAB.
[FORMAT]*3	(Per KD-X472DBT) Di seguito vengono mostrate le informazioni sul display supplementare quando è collegato un dispositivo Bluetooth. (Pagna 33) [BATT/SIGNAL]:在哪 la carica della batteria e l'intensità del segnale.; [DATE]:在哪 la data.

[COLOR](per KD-X472DBT)
[PRESET]	Permette di selezione are colori d'illuminazione dei tasti indipendentemente per le diverse zone.1 Selezionare una zone ([ZONE 1], [ZONE 2], [ALL ZONE]). (Vedere l'illustrazione a pagna 30.)2 Scegliere il colore desiderato per lazone selezionata.Da[COLOR 01] a [COLOR 49] [USER]: appara il colore creato per [DAY COLOR] o [NIGHT COLOR].Da[COLOR FLOW01] a [COLOR FLOW03]: i colori cambiano a diverse velocità.[CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]: appara il motivo a colori selezionato.*4 (Selezionabile soltanto quando al passo 1 si è selezionato [ALL ZONE].)
[DAY COLOR]	Permette di salvare individualmente per ciascuna zone colori diurni e notturni personalizzati.1 Selezionare una zone ([ZONE 1], [ZONE 2]). (Vedere illustrazione a pagna 30.)
[NIGHT COLOR]	2 [RED]/[GREEN]/[BLUE]: selezionare un colore primaria.3 Da [00] a [31]: selezionare il livello.Ripetere i passi 2 e 3 per tutti i colori primari.Le impostazioni personalizzate rimangono salvare in [USER] di [PRESET].I colori d'illuminazione [NIGHT COLOR] e [DAY COLOR] si altemano accenderendo e spegnendo le lui di posizione del veicolo.
[COLOR GUIDE]	[ON]: quando si effettuo le impostazioni dal menu e dall'élenco delle liste (tranne che nella modalità d'impostazione del colore) come colore d'illuminazione di [ZONE 1] e [ZONE 2] l'apprecchio selezione il bianco. ; [OFF]: annulla.

1 È necessario collegare il cavo di controllo dell'illuminazione. (Pagina 39) 2 Alcuni caratteri o simboli potrebbero non apparire correttamente o non apparire affatto. 3 Questa funzionalità dipende dal tipo di telefono in uso. *4 Se si seleziona una di queste combinazioni di colori, quelli di illuminazione di [ZONE 1] e [ZONE 2] ritornano all'impostazione predefinita.

Riferimenti

Manutenzione

Pulizia dell'unità

Rimuovere la sporcizia dal pannello con un panno asciutto e morbido o uno al silicone.

Pulizia della presa

Rimuovere il frontalino e pulire delicatamente il connettore con un bastoncino cotonato. Fare attenzione a non danneggiare il connettore.

Connettore (situato sul lato posteriore del frontalino)

Informazioni aggiuntive

Per: - Ottenere il firmware più recente e l'elenco aggiornato degli accessori compatibili

Applicazioni originali JVC

• Ottenere altre informazioni aggiornate

Vedere il sito .

File riproducibili

File audio riproducibili:

Unità USB di memoria di massa:

KD-X472DBT: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav),

FLAC (.flac)

KD-X272DBT/KD-X172DB: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Formati del file system del dispositivo USB riproducibili: FAT12, FAT16, FAT32. Anche quando i file audio rispettano gli standard sopra elencati, la riproduzione potrebbe essere impossibile a causa dei tipi o delle condizioni dei supporti o dei dispositivi. Per informazioni dettagliate e le note sui file audio riproducibili, si prega di vedere il sito.

Note sulle unità USB

Non è possibile collegare un dispositivo USB tramite un hub USB. Il collegamento di un cavo la cui lunghezza totale supera 5 m può causare una riproduzione anomala. Questo apparecchio non riconosce le unità USB non alimentate a 5 V e con assorbimento di corrente superiore a 1,5 A.

Note sull'iPod e sull'iPhone

Made for iPod touch (6ª generazione), iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS Max, XR (iOS 12.1 o successivi). - In modalità [HEAD MODE] non è possibile scorrere lungo i file video del menu "Videos". L'ordine dei brani visualizzati nel menu di selezione dell'apparecchio potrebbe differire da quello dell'iPod o dell'iPhone. L'iPod non è utilizzabile quando sul suo display appare "JVC" o "". - A seconda della versione del sistema operativo dell'iPod o dell'iPhone, con questa unità alcune funzioni potrebbero non operare.

Informazioni su Spotify

L'applicazione Spotify è compatibile con: iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS Max, XR (iOS 12.1 o successivi) - iPod touch (6ª generazione) Android OS 4.0.3 o successivi. - Poiché Spotify è un servizio fornito da una diversa società, le sue specifiche possono cambiare senza preavviso. Di conseguenza si potrebbero creare problemi di compatibilità, oppure di disponibilità di alcuni o tutti i servizi offerti. - Da alcuni apparecchi non è possibile utilizzare alcune funzioni di Spotify. - Per qualsiasi problema con l'uso dell'applicazione, si invita a rivolgersi direttamente a Spotify visitando il sito.

Note su AMAZON ALEXA

• Poiché Alexa è un servizio fornito da una diversa società, le sue specifiche possono cambiare senza preavviso. Di conseguenza si potrebbero creare problemi di compatibilità, oppure di disponibilità di alcuni o tutti i servizi offerti.

Riferimenti

Cambiare le informazioni visualizzate sul display

Ogni volta che si preme, le informazioni visualizzate sul display cambiano. - Se le informazioni non sono disponibili o non sono registrate, sul display appare "NO TEXT", "NO NAME" o un altro testo (ad esempio il nome della stazione), oppure non appare nulla.

KD-X472DBT:

Display dell'orologio o indicatori di livello Display supplementare*1

*1 La data verrà sostituita dalla carica della batteria e dall'intensità del segnale del dispositivo Bluetooth connesso se [FORMAT] è impostato su [BATT/SIGNAL]. (Pagina 31)

Nome della sorgente Informazioni visualizzate: Principale (Supplementare)
DAB Etichetta del servizio (Etichetta del groupo) Etichetta del servizio (Etichetta del groupo) con effetto di sincronizzazione musica#2 Etichetta del servizio (Data) Etichetta dinamica (Data) Titolo (Artista) Titolo (Data) Programma successivo (EPG) (Data) Livello del segnale (Data) toma all'inizio
FM/AM Freqenza (Data)	Frequenza (Data) con effetto di sincronizzazione musica#2 toma all'inizio
	Solo per stazioni FM Radio Data System: Nome della stazione/Tipio di programma (Data) - Nome della stazione/Tipio di programma (Data) con effetto di sincronizzazione musica#2 - Testo radio (Data) - Testo radio + (Testo radio+) Titolo del brano (Artista) Titolo del brano (Data) - Freqenza (Data) toma all'inizio

Nome della sorgente Informazioni visualizzate: Principale (Supplementare)
USB Per file MP3, WMA, AAC, WAV c FLAC: Titolo del brano (Artista) Titolo del brano (Artista) con effetto di sincronizzazione musica*2 Titolo del brano (Titolo dell'album) Titolo del brano (Data) Titono del file (Nome della cartella) Titono del file (Data) Durata di riproduzione (Data) torna all'inizio
iPod USB/iPod BT	Quando è selezionato [HEAD MODE](pagina 11): Titolo del brano (Artista) Titolo del brano (Artista) con effetto di sincronizzazione musica*2 Titolo del brano (Titolo dell'album) Titolo del brano (Data) Durata di riproduzione (Data) torna all'inizio
SPOTIFY/SPOTIFY BT Titolo contesto (Data) Titolo contesto (Data) con effetto di sincronizzazione musica*2 Titolo del brano (Artista) Titolo del brano (Titolo dell'album) Titolo del brano (Data) durata di riproduzione (Data) torna all'inizio
BT AUDIO/ALEXA	Titolo del brano (Artista) Titolo del brano (Artista) con effetto di sincronizzazione musica*2 Titolo del brano (Titolo dell'album) Titolo del brano (Data) Durata di riproduzione (Data) torna all'inizio
AUX	Nome della sorgente (Data) Titono della sorgente (Data) con effetto di sincronizzazione musica*2 torna all'inizio

*2 Quando è selezionato l'effetto di sincronizzazione musica, a seconda dell'impostazione del colore fatta per [PRESET] (pagina 31) il colore dell'illuminazione o il livello di luminosità dei tasti varia in sincronia con il livello audio.

Riferimenti

KD-X272DBT/KD-X172DB:

Nome della sorgente Informazioni visualizzate: Principale

DAB Etichetta del servizio	→ Etichetta del servizio con effetto di sincronizzazione musica*→ Etichetta del groupo→ Etichetta dinamica→ Titolo/Artista→rogramma successivo (EPG)→ Iello del segnale→ Data→ torna all'inizio
FM/AM Frenenza	→ Frenenza con effetto di sincronizzazione musica*→ Data→ torna all'inizio
	Solo per stazioni FM Radio Data System: Nore della stazione/Tipio di programma→ Nore della stazione/Tipio di programma con effetto di sincronizzazione musica*→ Testor radio→ Testo radio + Titolo radio + titolo del brano/Testo radio + artista→ Frenenza→ Data→ torna all'inizio
USB File MP3/WMA/WAV/FL	AC: Titolo del brano/Artista→ Titolo del brano/Artista con effetto di sincronizzazione musica*→ Titolo dell'album/Artista→ Nome della cartella→ Nome del file Durata di riproduzione Data torna all'inizio
SPOTIFY BT (Per KD-X272DBT)	Titolo contesto→ Titolo contesto con effetto di sincronizzazione musica*→ Titolo del brano→ Artista→ Titolo dell'album→ Durata di riproduzione Data torna all'inizio

Nome della sorgente Informazioni visualizzate: Principale
BT AUDIO (Per KD-X272DBT)	Titolo del brano/Artista Titolo del brano/Artista con effetto di sincronizzazione musica Titolo dell'album/Artista durata di riproduzione Data torna all'inizio
AUX Nome della sorgente	Nome della sorgente con effetto di sincronizzazione musica Data torna all'inizio

• Durante l'effetto di sincronizzazione musica, il livello di luminosità dei tasti cambia e si sincronizza con il livello della musica.

Caratteri cirillici visualizzabili

Risoluzione dei problemi

Problema Rimedi
Generale	Il suono non è udibile. • Regolare il volume al livello ottimale. • Controllare i cavi e i colleaguegamenti.
	Viene visualizzata l'indicazione "MISWIRING CHECK WIRING THEN PWR ON". Spagnere l'apparccchio e controllare che le prese dei cavi dei diffusori siano adeguatamente isolate. Riaccendere l'apparccchio.
	Viene visualizzata l'indicazione "PROTECTING SEND SERVICE". Inviarare l'apparccchio al più vicino centro di assistenza.
	Le sorgenti non sono udibili. Controllare l'impostazioffORSE SELECT. (Pagina 5)
	L'unità non funziona. Resettare l'unità. (Pagina 4)
	I caratteri non appaiano correttamente sul display. • Questa unità più visualizzato soltanto lettere maiuscole, numero e un numero limitato di simboli. • A seconda della lingua di visualizzazione selezionata (pagina 6) alcuni caratteri potrebbero non apparire correttamente.
Radio digitale	La riscione DAB non è Buona. Accertarsi ch[DAB ANT POWER] sua impostato su [ON]. (Pagina 8)
	"CHK ANTENNA" Controllare l'antenna DAB. Se è in uso un'antenna passiva,cision non amplificata, impostare [DAB ANT POWER] su[OFF]. (Pagina 8)
	"RELATED SERV FOUND" • Premere la manopola del volume per attivare la funzioneSoft-Link. (Pagina 8) • Premere per annullare.
Radio analogica	• La riscione radio è scarsa. • Interferenze statiche durante l'ascalto di programmi radiofonici. Collegare l'antenna correttamente.
	La coproduzione dei brani non avvive nel modo inteso. L'ordine di coproduzione dei brani dell'unità USB vuene stabilito sulla base del loro nome.
	Il tempo di coproduzione trascorso non è corretto. Cità dipende dal modo di registrazione usato (USB).

Problema Rimedi
USB/IPod	Appare "NOT SUPPORT" e l'appareccchio salute le tracce.	Accertarsi che il brano sia in un formato riproducibile. (Pagina 32)
	"READING" continua a lampegliare.	• Limitare l'uso di livelli gerarchidi e cartelle. • Ricollegare la periferica (USB/IPod/IPhone).
	Viene visualizzata l'indicazione "UNSUPPORTED DEVICE".	• Controllare se il dispositorio USB connesso è compatible con quello appareccchio e assicurarsi che i sistemi di file siano in formati supportati. (Pagina 32) • Ricollegare il dispositorio USB.
	Viene visualizzata l'indicazione "UNRESPONSIVE DEVICE".	Accertarsi che il dispositorio USB funzioni correttamente, quando ricerleglio.
	Viene visualizzata l'indicazione "USB HUB IS NOT SUPPORTED".	L'appareccchio non è compatible con le unità USB collegateattraverso un hub USB.
	Viene visualizzata l'indicazione "CANNOT PLAY".	Collegare un'unità USB che contenga file audio compatibili con l'appareccchio.
	• L'appareccchio non selezione "USB" quando si connette un dispositivo USB durante l'ascollo di un'altra sorrente. • Viene visualizzata l'indicazione "USB ERROR".	La porta USB sta asorbendo più corrente di quella massima prevista dalle specifiche. Spagnere l'appareccchio e scollegare il dispositivo USB. Quindi riaccenderlo e ricollegare ildispositivo. Se il problema persistsile, spagnere e riaccendere l'appareccchio (o resettarlo) e collegare un altre dispositorio USB.
	L'IPod/IPhone non si accende o non funziona.	• Controllare il collegamento tra l'appareccchio e l'IPod o l'IPhone. • Scollegare l'IPod o l'IPhone e resettarlo con un ripristinhoardware.
	Quando si premeq o/ôper accederacel modo di ricerca apparare "LOADING".	La preparazione dell'élenco musicale dell'IPod o dell'IPhone non è alcora terminata. Poiché tale operazioni richiede deltempo, prima di provare occorre attendere quale istante.
	"NO DEVICE"	Collegare un dispositorio (USB/IPod/IPhone) e cambiaracasorscintete nuovamente a USB/IPod/IPhone.
	"MEMORY FULL"	È stato raggiunto il limite massimo di memoria dell'IPod o dell'IPhone.

Risoluzione dei problemi

Problema Rimedi
Spotify	"DISCONNECTED" L'unità USB si scollega. Accertarsi che sua saldamente collegata alla presa USB.
	"CONNECTING" - In caso di connessione USB: il dispositivo sta tentando di connecteriti all'apparccchio. Attendere. - In caso di connessione Bluetooth: connessione Bluetooth asente. Controllare la connessione Bluetooth e accopiare (associare) il dispositivo all'apparccchio.
	"CHECK APP" L'applicazione Spotify non è correttamente connessa oppure l'attività non ha effettuito l'acceso al proprio account Spotify. Chiudere l'applicazione Spotify e riavviare. Quindi, accedere al proprio account Spotify.
Bluetooth®	Non è stata rilevata alcuna periferica Bluetooth. - Avviare una nuova ricerca. - Resettarè l'unità. (Pagina 4)
	L'accopiarimento Bluetooth non risisce. - Accertarsi di averire inserito lo stesso codice PIN sia nell'apprecchio via nella periferica Bluetooth. - Cancellare le informazioni di accopiarimento via dall'apprecchio via della periferica Bluetooth ed eseguirlo nuovo. (Pagina 16)
	La conversazione Telefonica è disturbata da un'eco. - Regolare la posizione del microfono dell'appareccchio. (Pagina 15) - Controllare l'impostazion[ECHO CANCEL]. (Pagina 18)
	La qualità audio del cellulare è insolddisfacente. - Ridurre la distanza tra l'appareccchio e la periferica Bluetooth. - Spostare la vetura in un punto che permetta una miglior ricezione.
	La chiamata con riconoscimento vocale non risisce. - Si sugerisce di usare quello metod di composizione in un ambiente più tranquillo. - Avvicinarii maggiormente al microfono. - Si deve usare la stessa voce usata per la registrazione dei comandi vocali.

Problema Rimiardi
Bluetooth®	Durante la coproduzione dellettore audio Bluetooth ilsuono s'interrcompo o salute.	• Ridurre la distance tra l'appareccchio e la periferica Bluetooth.• Specnere e riaccendere l'appareccchio e tentare una nuovaconnessione.• Vi potrebbero essere altre periferiche Bluetooth che stanno tentando di connettersi all'appareccchio.
	Non si riesce a controllareillettore audio Bluetoothconnesso.	• Controllare se illettore Bluetooth è compatible con il profiloAVRCP (connessione remota per apparecchi audio/video). (Consultarile l manuale d'uso dellettore.)• Scollegare e ricollegare illettore Bluetooth.
	"PLEASE WAIT" L'appareccchio si sta predisponendo all'uso della funzioneBluetooth. Se il messaggio non scompare si consiglia di riaccendere l'appareccchio e riconnette la periferica.
	"NOT SUPPORT" Ilcellulare connesso non dispone della funzione di riconoscimento vocale o quella di trasferimento della rubricatelefonica.
	"NO ENTRY"/"NO PAIR" L'appareccchio non ha trovato akuna periferica Bluetoothconnessa o registrata.
	"ERROR" Riprovare. Se continua ad apparire "ERROR" controllare innanzi,tutto che la periferica disponga effettivamente della funzione richiesta.
	"NO INFO"/"NO DATA"	La periferica Bluetooth non ha ottenuto i dati di contatto.
	"H/W ERROR"	Resetare l'appareccchio e riprovare. Se "H/W ERROR" riappe siracommanda di rivolversi al più vicino centro di assistenza.
	"SWITCHING NG"	I Telefoni connessi potrabbero non essere compatibili con lafunizione di commutazione.
	La connessione Bluetoothtra il dispositorio Bluetooth e l'unità è instabile.	Cancellare il dispositivo Bluetooth registrato e non utilizzatodall'unità. (Pagina 19)

Risoluzione dei problemi

Problema Rimiardi
Alexa non risponde alla richiesta vocale.	Il cloud di Amazon non ha potuto analizzare la richiesta vocale.
Alexa non risponde correttamente.	Alexa ha fraintesso la richiesta vocale oppure l'ha receptita solo parzialmente. Riprovare. (Pagina 23)
"DISCONNECTED" Ricollegare lo smartphone all'appareccchio mediatinga la connessione Bluetooth. (Pagina 16)
Non si ottiene la connessiono o la riconnessione all'applicazione Alexa.	Accertarsi che il disposittivo audio sia connesso mediatinge Bluetooth. Selezionario da [AUDIO SELECT] di [BT MODE]. (Pagina 19)Ripeteiore la procedura d'impostazione (necessaria una sola volta). Vedere la sezione "Impostazione per l'uso iniziiale" a pagina 22.Spegniere e naccendere l'apparecchio e tentare una nuova connessione.Nei dispositivi iOS accertarsi che sia selezionata la sorgiale ALEXA o iPod BT.

Se il problema riscontrato persiste, si suggerisce di provare a resettare l'apparecchio. (Pagina 4)

Installazione e collegamenti

Questa sezione è destinata agli installatori.

Per motivi di sicurezza si raccomanda di affidare l'installazione e i collegamenti elettrici a un tecnico professionista. Rivolgersi al proprio rivenditore.

4 AVVERTENZA

• Questo apparecchio è installabile esclusivamente nei veicoli provvisti di alimentazione da 12 V CC con messa a terra sul negativo.
• Prima di installarlo e di eseguire i collegamenti elettrici, scollegare il cavo negativo della batteria.
• Per evitare la formazione di cortocircuiti, non collegare il cavo della batteria (giallo) né il cavo di accensione del motore (rosso) al telaio del veicolo né al cavo di messa a terra (nero). Per prevenire cortocircuiti

Avvolgere con del nastro adesivo i cavi non collegati. Al termine dell'installazione si deve nuovamente collegare l'unità a massa attraverso la carrozzeria del veicolo. Fissare in posizione tutti i cavi con apposite fascette e avvolgere con del nastro adesivo quelli che possono andare a contatto con parti metalliche.

ATTENZIONE

• Installare l'unità nella console del veicolo. Non toccarne le parti metalliche durante e subito dopo l'uso. Parti metalliche come il dissipatore di calore e l'involucro infatti si riscaldano molto. Non collegare i cavi dei diffusori al telaio del veicolo, al cavo di messa a terra (nero) né in parallelo.
• Collegare diffusori di potenza massima superiore a 50 W. Se la potenza è inferiore a 50 W, per non danneggiarli è necessario cambiare l'impostazione [AMP GAIN]. (Pagina 25) Installare l'apparecchio a un angolo inferiore a 30°. Se il fascio di cavi preassemblati del veicolo non dispone del connettore di accensione, collegare il cavo di accensione (rosso) alla presa nella scatola dei fusibili del veicolo stesso che fornisce 12 V CC e viene alimentata e disalimentata alla chiave di accensione.
• Tenere tutti i cavi lontani dalle parti metalliche che dissipano calore.
• Dopo aver installato l'unità, controllare che le luci dei freni, i lampeggianti, i tergicristalli ecc. del veicolo funzionino correttamente. Se il fusibile brucia, assicurarsi innanzitutto che i cavi non siano a contatto con il telaio del veicolo e quindi sostituirlo con uno nuovo dalle medesime caratteristiche elettriche.

Installazione e collegamenti

Elenco delle parti per l'installazione

(A) Frontalino (×1)

(B) Mascherina (×1)

(C) Supporto di montaggio (×1)

(D) Fascio dei cavi (×1)

(E) Chiavetta di estrazione (×2)

Procedura di base

1. Sfilare la chiave di accensione e scollegare la presa della batteria del veicolo. 2. Collegare correttamente i cavi elettrici. Vedere la sezione "Collegamento dei cavi" a pagina 39. 3. Installare l'unità nell'automobile. Vedere la sezione "Installazione dell'apparecchio (nel cruscotto)" che segue. 4. Ricollegare il cavo della batteria del veicolo. 5. Premere SRC per accendere l'impianto. 6. Rimuovere il frontalino ed entro 5 secondi resettare l'unità. (Pagina 4)

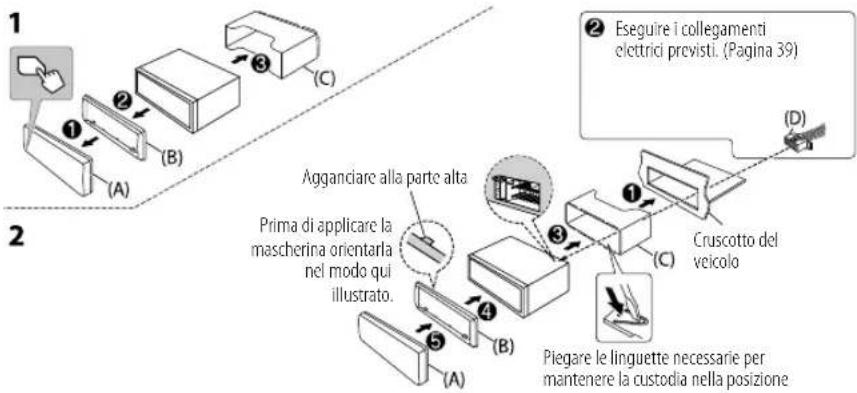

Installazione dell'apparecchio (nel cruscotto)

Piegare le linguette necessarie per mantenere la custodia nella posizione corretta.

manicotto di montaggio)

1. Rimuovere il supporto di montaggio e la piastrina di finitura dall'unità. 2. Allineare i fori dell'unità (di entrambi i lati) con quelli della staffa di montaggio del veicolo e fissarvela usando comuni viti.

A: Usare soltanto le viti specificate. L'uso di viti diverse può causare il danneggiamento dell'unità.

Rimozione dell'apparecchio / Installazione

Installazione e collegamenti

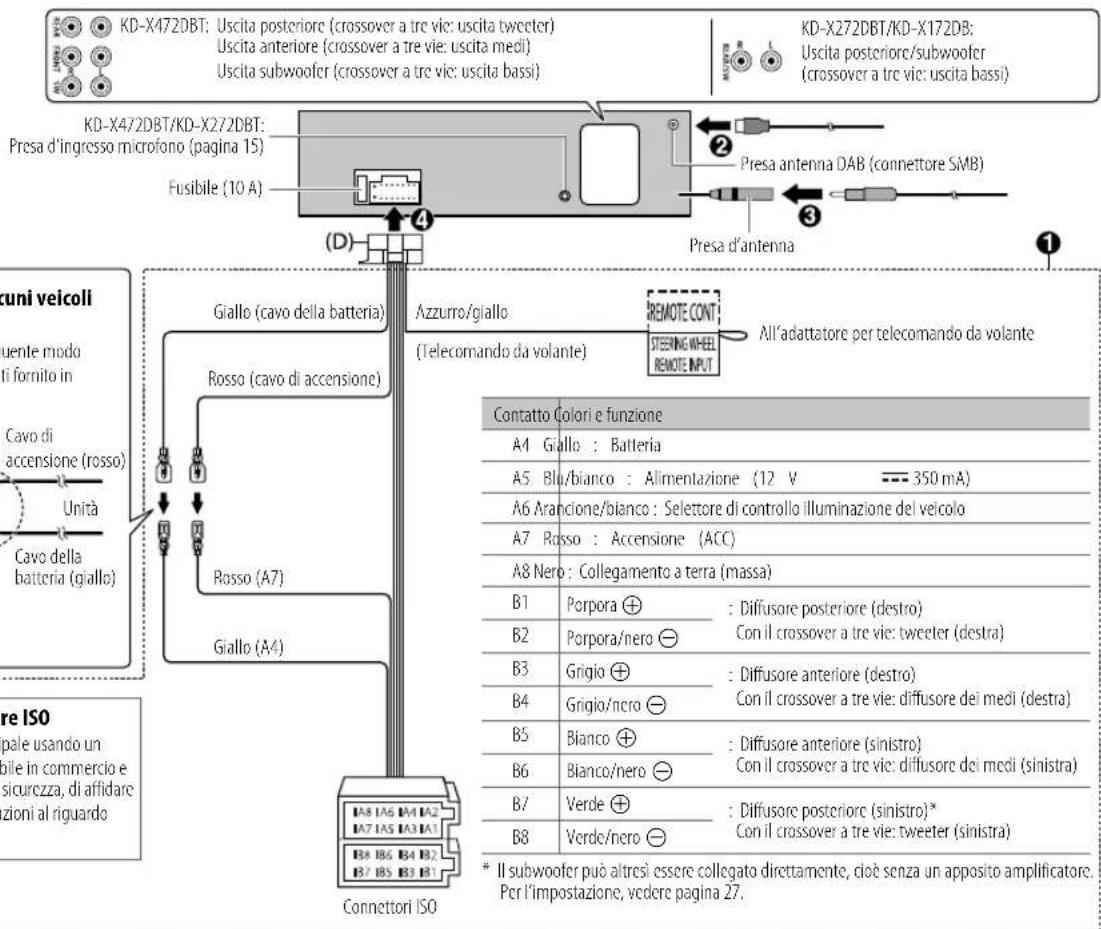

Collegamento dei cavi

Per evitare che l'apparecchio si danneggi, in caso di collegamento di un amplificatore esterno si raccomanda di collegarne il filo di terra alla carrozzeria del veicolo.

Caratteristiche tecniche

Radio digène	DAB Gamma di frequenza Band III 174,928 MHz — 239,200 MHz
	Sensibilità — 100 dBm
	Rapporto segnale/rumore 80 dB
	Tipo di connecttorc d'antenna SMB
	Tensione di uscita antenna 12VCC(11 V — 16 V)
	Corrente massima all'antenna < 100 mA
Radio analogica	FM Gamma di frequenza 87,5 MHz — 108,0 MHz (a passi di 50 kHz)
	Sensibilità utile (S/R = 26 dB) 0,56 μV/75 Ω (6,2 dBf)
	Sensibilità silenziamento 1,58 μV/75 Ω(S/R DIN = 46 dB)
	Risposta di frequenza (±3 dB) 30 Hz — 15 kHz
	Rapporto segnale/rumore (MONO) 68 dB
	Separazione stereo (1 kHz) 40 dB
	AM (MW)	Gamma di frequenza 531 kHz — 1 611 kHz (a passi di 9 kHz)
		Sensibilità utile (S/R = 20 dB) 28,5 μV (29,1 dBμ)
	AM (LW)	Gamma di frequenza 153 kHz — 279 kHz (a passi di 9 kHz)
		Sensibilità utile (S/R = 20 dB) 45 μV (33,1 dBμ)

USB	Standard USB KD-X472DBT:	USB 1.1, USB 2.0 (High speed)KD-X272DBT/KD-X172DB:USB 1.1, USB 2.0 (Full Speed)
	Periferiche compatibili	Classc di archivazione di massa
	Sistema file	FAT12/16/32
	Corrente di alimentazione massima	CC 5 V=1,5 A
	Filtro digitale convertitore D/A	24 Bit
	Risposta di frequenza (±1 dB)	20 Hz —— 20 kHz
	Rapporto segnale/rumore (1 kHz) 98 dB
	Gamma dinamica	93 dB
	Separazione tra i canali	92 dB
	Decodifica MP3	Conforme a MPEG-1/2 Audio Layer-3
	Decodifica WMA	Conforme a Windows Media Audio
	Decodifica AAC	KD-X472DBT:File AAC-LC ".aac" e ".m4"
	Decodifica WAV	PCM lineare
	Decodifica FLAC	File FLAC sino a 24 bit/96 kHz

Caratteristiche tecniche

AUX	Risposta di frequenza (±3 dB) 20 Hz — 20 kHz
	Voltaggio massimo d'ingresso 1000 mV
	Impedenza ingresso 30 kΩ
KD-X472DBT/KD-X272DBT:
Bluetooth	Versione Bluetooth V4.2
	Gamma di frequenza 2,402 GHz — 2,480 GHz
	Potenza di uscita RF (E.I.R.P.) + 4 dBm (MAX), Categoria di potenza 2
	Portata massima 10 metri in linea d'aria (32,8 piedi)
	Accoppiamento SSP (accoppiamento simplificato e sicuro)
	Profili HFP1.7.1 (chlamate vivavoce)
	A2DP (distribuzione audio avanzata)
	AVRCP1.6.1 (controllo audio/video remoto)
	PBAP (accesso alla rubrica Telefonica)
	SPP (porta seriale)

Audio	Potenza di uscita massima 50 W × 4 o	50 W × 2 + 50 W × 1 (subwoofer = 4 Ω)
	Potenza alla massima larghezza di banda (con distorsione armonica totale inferiore all'1%)	22 W × 4
	Impedenza altoparlanti	4 Ω — 8 Ω
	Livello preuscita/carico	2 500 mV/10 kΩ
	Impedenza di preuscita	≤ 600 Ω
Generale	Tensione operative	Batteria auto 12 V CC
	Ingambro effettivo di installmentatione (L × H × P)	182 mm × 53 mm × 100 mm
	Peso netto (inclusi il supporto di montaggio e la mascherina)	0,6 kg

Soggette a modifica senza preavviso.
