KT60P1AXT - Cappa da cucina BERTAZZONI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Bertazzoni
Modello	KT60P1AXT
Distanza minima tra piano cottura e cappa	650 mm
Diametro del condotto di scarico	120 mm minimo
Alimentazione elettrica	230 V ~ 50 Hz (secondo targhetta)
Classe di isolamento	Classe I (messa a terra obbligatoria)
Potenza illuminazione	LED (intensità massima e media)
Velocità motore	3 velocità + intensiva (6 minuti)
Funzioni	Funzione 24h, Delay (spegnimento ritardato 30 min), Blocco tastiera, Telecomando
Filtro antigrasso	Metallico, lavabile in lavastoviglie (ogni 2 mesi)
Filtro a carbone attivo	Non lavabile, da sostituire ogni 4 mesi (o più spesso secondo l'uso)
Allarme saturazione filtri	100 h per filtro metallico, 200 h per filtro carbone
Pulizia	Panno umido e detergente neutro (niente alcol né silicone)
Utilizzo	Solo uso domestico
Numero di pagine del manuale	60 pagine
Lingue disponibili	FR, DA, DE, EN, ES, FI, IT, NL, NO, PL, SV

Domande frequenti - KT60P1AXT BERTAZZONI

Qual è la distanza minima di installazione tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm. Se le istruzioni del piano cottura a gas specificano una distanza maggiore, prevale quest'ultima.

Posso utilizzare la cappa senza scarico esterno?

Sì, in modalità ricircolo con un filtro a carbone attivo. Il filtro deve essere sostituito ogni circa 4 mesi.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si puliscono ogni 2 mesi in lavastoviglie o a mano con un detergente neutro.

Cosa fare se la spia luminosa lampeggia?

Un lampeggio indica un allarme di saturazione dei filtri: 100 ore per i filtri metallici, 200 ore per il filtro a carbone. Pulire o sostituire i filtri, quindi reimpostare l'allarme tenendo premuto il tasto G.

Come attivare la funzione 24h?

Premere brevemente il tasto G. Il motore funziona 10 minuti ogni ora per 24 ore. Non può essere attivata con le modalità Intensiva o Delay.

Posso utilizzare la cappa con apparecchi a gas?

Sì, ma assicurarsi una ventilazione adeguata del locale per evitare il ritorno dei gas di combustione. La pressione negativa non deve superare 0,04 mbar.

Come bloccare i tasti per la pulizia?

Tenere premuto il tasto B (tutti i carichi spenti) per attivare il blocco tastiera. Le spie lampeggiano in ciclo. Ripremere a lungo per disattivare.

Qual è la durata della velocità intensiva?

La velocità intensiva dura 6 minuti, poi la cappa torna automaticamente alla velocità precedente.

Come sostituire il telecomando?

Contattare il servizio post-vendita Bertazzoni per acquistare un telecomando sostitutivo.

Cosa fare se il cavo di alimentazione è danneggiato?

Farlo sostituire dal produttore o da un tecnico autorizzato per evitare rischi elettrici.

MANUALE UTENTE KT60P1AXT BERTAZZONI

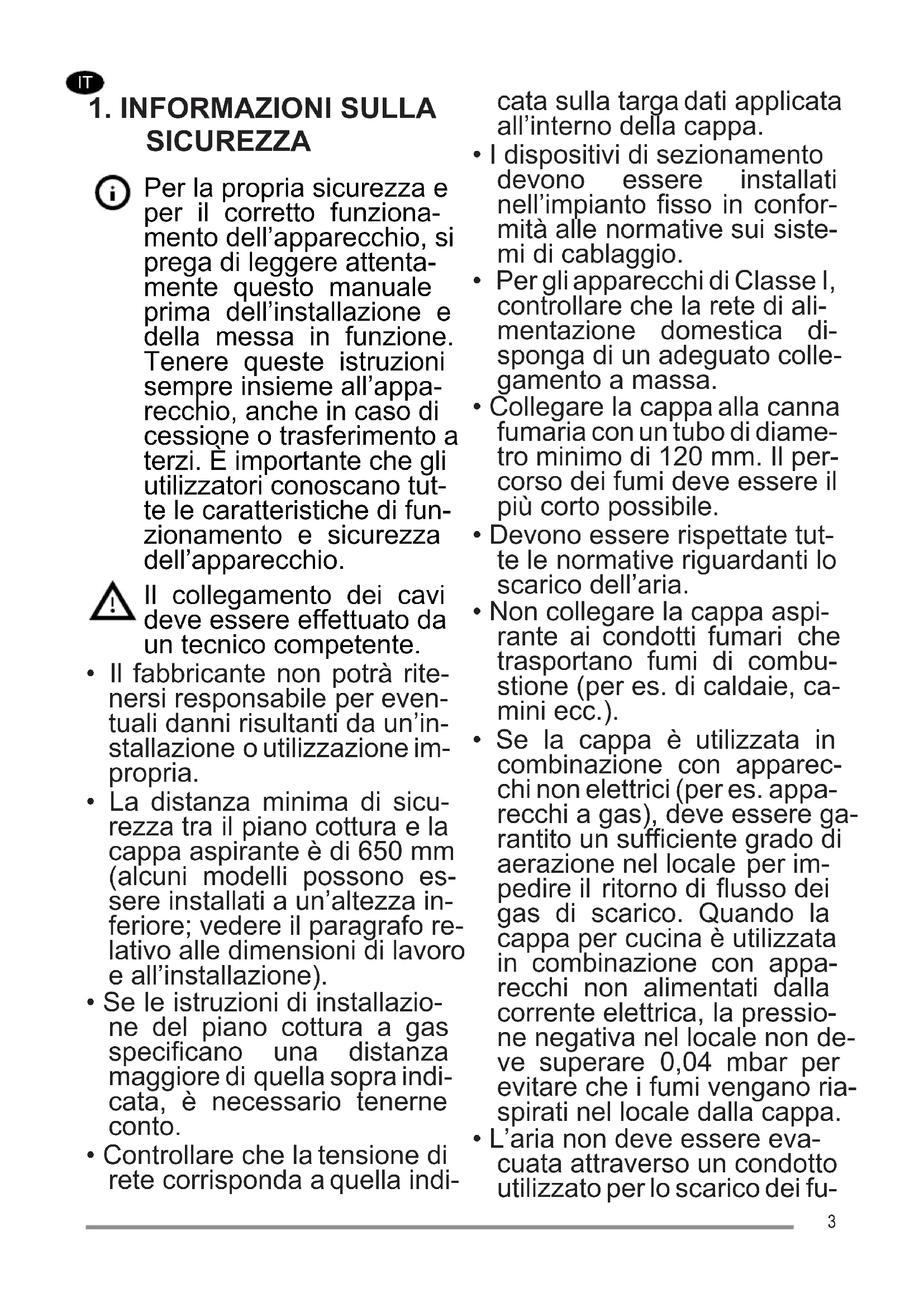

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi-

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
  • L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu-

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la manca- ta installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).

- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze in-

sufficienti, purché attenta- mente sorvegliati e istruiti su come utilizzare in modo sicu- ro l'apparecchio e sui pericoli che cio comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono esse- re effettuate da bambini, a meno che non siano sorve- gliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sul- la sua confezione indica che il

prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costante- mente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

- Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

W

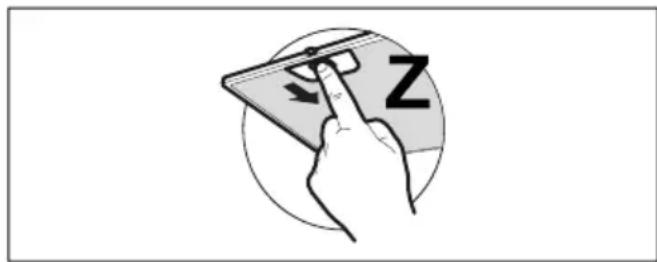

- I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o siliconici.

4. COMANDI

Tasto P	Pressione tasto	Funzione Led
A	Breve Accende/Spegne le luci alla massima intensità. Acceso/Spento
	Lunga Accende/Spegne le luci a media intensità. Acceso/Spento
B	Breve Spegne il motore. -
	Lunga con tutti i carichi spenti (moto-re e luci)	Funzione Blocco TastieraAttiva/Disattiva il blocco tastiera per la pulizia della cappa.	Tutti i led lampeg-giano uno alla volta ciclicamente.
C	Breve Accende il motore alla prima velocità. B+C acceso
D	Breve Accende il motore alla seconda velocità. B+D acceso
E	Breve Accende il motore alla terza velocità. B+E acceso
F	Breve	Accende/Spegne il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il sistema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.Si disattiva premendo il medesimo tasto o spegnendo il motore.	B fisso + F lampeg-giante
	Lunga con tutti i carichi spenti (moto-re e luci)	Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.	Tasto B lampeggia 2 volte:allarme attivato.Tasto B lampeggia 1 volta:allarme disattivato.
G	Breve	Funzione 24hAttiva/Disattiva il motore alla modalità 24h, una velocità che consente un'aspirazione di 10 minuti ogni ora, per un ciclo di 24 ore.Non è attivabile se è attiva la funzione Intensiva o Delay.	Acceso/Spento
	Lunga	Si effettua il reset dell'allarme saturazione Filtri.	Il led B lampeggia 3 volte.
		Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cap-pa.	Lampeggiante.
		Segnala l'allarme saturazione Filtro Antiodore al Carbone Attivo. L'allar-me entra in funzione dopo 200 ore di lavoro effettivo della cappa.	Lampeggiante.
H	Breve	Funzione DelayAttiva/Disattiva la funzione Delay, lo spegnimento automatico ritardato del motore e dell'impianto d'illuminazione dopo 30 minuti.Non è attivabile se è attiva la funzione Intensiva o 24H.	Acceso/Spento
	Lunga con tutti i carichi spenti (moto-re e luci)	Attiva/Disattiva il telecomando.	Tasto B lampeggia 2 volte:telecomando attiva-to.Tasto B lampeggia 1 volta:telecomando disatti-vato.
R	-	Ricevitore telecomando	-

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
