MANUALE UTENTE TX-48CX300E PANASONIC
Informazioni Sulla Sicurezza 91
Indicazioni sul prodotto....91
Manutenzione 93
Montaggio / Rimozione del Piedistallo....93
Quando Viene Usata la Staffa di Supporto a Parete....94
Informazioni per la Tutela Dell'ambiente .....94
Caratteristiche 94
Accessori Inclusi....95
Notifiche Standby 95
Pulsante di Controllo della TV & Funzionamento . 95
Installazione Delle Batterie nel Telecomando......95
Collegare l'alimentazione 95
Collegamento Antenna 95
Notifica....96
Specifiche 97
Telecomando 98
Collegamenti....99
Accensione/Spegnimento....100
Prima Installazione .... 100
Riproduzione Multimediale Trame Ingresso USB100
Menu Browser Multimedia 101
Funzionamento Generale 106
Utilizzo Dell'elenco Canali 106
Configurazione Delle Impostazioni Genitori ..... 106
Guida Programmazione Elettronica - (EPG) ..... 106
Servizi Televideo....107
Aggiornamento Software 107
Guida Alla Risoluzione dei Problemi e Suggerimenti .... 107
Modalità Tipica Monitor - Ingresso PC......108
Compatibilità Segnale AV e HDMI 109
Formati di File Video Supportati per la Modalità USB 110
Formati di File Immagine Supportati per la Modalità USB 110
Formati di file Audio Supportati Per la Modalità USB 111
Risoluzioni DVI Supportate.... 111
ATTENZIONE
RISCHIO DI SCOSSA
ELETTRICA
NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE
ELETTRICHE NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).
ALL'INTERNO NON VI SONO COMPONENTI RIUTILIZZABILI DALL'UTENTE. RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO PER GLI INTERVENTI DI MANUTENZIONE.
Non usare la TV in condizioni ambientali estreme, dato che ciò potrebbe causare danni alla TV.
In condizioni climatiche estreme (tempeste, fulmini) e lunghi periodi di inattività (vacanze), scollegare la TV dalla presa di corrente. La spina di rete si usa per scollegare la TV dalla rete elettrica e deve quindi rimanere facilmente raggiungibile.
Questo simbolo è presente quando vi sono importanti informazioni sul funzionamento e sulla manutenzione nella documentazione acclusa.
Nota: Attenersi alle istruzioni a video per l'uso delle relative funzioni.
IMPORTANTE - Leggere interamente queste istruzioni prima di installare o mettere in funzione
AVVERTENZA: Non consentire mai a persone (bambini compresi) con problemi fisici, sensoriali o mentali o sprovvisti della dovuta esperienza e/o conoscenza di usare il dispositivo elettrico senza essere sorvegliati.
- Per la ventilazione, lasciare uno spazio di almeno 10 cm tutto attorno all'apparecchio.
• Non bloccare le aperture di ventilazione.
- Non posizionare la TV su superfici inclinate e poco stabili dalle quali potrebbe scivolare.
- Usare l'apparecchio in climi temperati.
- Il cavo di alimentazione dovrebbe essere facilmente accessibile. Non mettere l'apparecchio, un mobile, ecc., sul cavo di alimentazione, ne' schiacciare il cavo. Un cavo di alimentazione danneggiato può causare incendi o provocare scosse elettriche. Prendere il cavo per la presa, non scollinare la TV tirando il cavo di alimentazione. Non toccare mai il cavo/la presa con le mani bagnate: ciò potrebbe provocare un corto circuito o una scossa elettrica. Non fare mai un nodo nel cavo né legarlo con altri cavi. Se danneggiato, deve essere sostituito, ma unicamente da personale qualificato.
- Non usare questa TV in ambienti umidi o bagnati. Non esporre l'apparecchio a acqua o umidità Se un qualunque oggetto solido o liquido cade nel mobile,
scollegare la TV e farla controllare da personale qualificato prima di farla funzionare ulteriormente.
- Non esporre la TV alla luce solare diretta, fiamme libere o collocarla vicino a forti fonti di calore quali ad esempio riscaldatori elettrici.
- L'ascolto a volumi eccessivi da cuffie può causare perdite dell'udito.
- Assicurarsi che nessuna fonte di fiamma viva, come candele accese, sia posta sulla TV.
- Per prevenire danni fisici, durante il montaggio a parete del TV (se l'opzione disponibile) procedere a fissare l'apparecchio saldamente, in accordo alle istruzioni di installazione.
- Di tanto in tanto, alcuni pixel non attivi possono comparire sullo schermo in forma di punti fissi blu, verdi o rossi. Notare che questo non ha conseguenze sul funzionamento del prodotto. Prestare attenzione a non graffiare lo schermo con le unghie o con altri oggetti rigidi.
- Prima di pulire, staccare il ricevitore dalla presa a parete. Usare un panno morbido e asciutto.
 Avvertenza | Rischio di gravi lesioni o morte |
| [30W6] Rischio di scossa elettrica | Rischio di tensioni pericolose |
 Attenzione | Rischio di lesioni o danni a proprietà |
 Importante | Uso corretto del sistema |
| [0K&D] Avviso | Note aggiuntive indicate |
Indicazioni sul prodotto
I seguenti simboli vengono usati sul prodotto a indicazione di limitazioni, precauzioni e istruzioni di sicurezza. Ogni spiegazione verrà presa in considerazione riflettendo sul fatto che il prodotto ha determinate indicazioni. Si prega di annotare queste informazioni per ragioni di sicurezza.
Strumentazione di classe II: Questo dispositivo è stato progettato in modo tale da non richiedere un collegamento di sicurezza
con messa a terra.
Strumentazione di classe II con messa a terra funzionale: Questo dispositivo è stato progettato in modo tale da non richiedere un
collegamento di sicurezza con messa a terra; la messa a terra viene usata unicamente a scopo funzionale.
Collegamento di messa a terra a fini di protezione: Il terminale serve unicamente per collegare il conduttore di massa associato al
cablaggio fornito in dotazione.
Terminale sotto tensione pericoloso: I
terminali contrassegnati sono pericolosi, in quanto sotto tensione, in condizioni di
normale funzionamento.
Attenzione, cfr. istruzioni di funzionamento
L'area indicata contiene batterie a moneta o a cella, sostituibili.
Prodotto laser di Classe
1: Questo prodotto contiene una sorgente laser di Classe 1, che è sicura in condizioni di funzionamento normali.
AVVERTENZA
Non ingerire batterie, pericolo di esplosione chimica.
(Gli accessori forniti in dotazione o) questo prodotto potrebbero contenere batterie a moneta / a cella. Se la batteria a cella, modello moneta/bottone viene ingoiata, può causare gravi lesioni interne in sole 2 ore e può portare al decesso.
Tenere lontano dalla portata dei bambini batterie nuove e batterie usate.
Se lo scomparto batterie non si chiude in modo sicuro, smettere di usare il prodotto e tenerlo lontano dalla portata dei bambini.
Qualora si ritenga che le batterie vengano ingoiate o collocate all'interno del corpo, rivolgersi immediatamente a un medico.
AVVERTENZA
Non collocare mai una TV in una posizione instabile. La TV potrebbe cadere, causando gravi lesioni personali o morte. Molte lesioni, in particolare ai bambini, possono essere evitate prendendo facili precauzioni, quali ad esempio:
- Uso di mobiletti o supporti consigliati dal produttore della televisione.
- Uso unicamente di mobili in grado di sostenere in modo sicuro la TV.
- Garantire che la TV non sporga dal bordo del mobile che la sostiene.
- Non posizionare la TV su mobili alti (ad esempio credenze o librerie) senza ancorare sia il mobile che la TV a un adeguato supporto.
- Informare i bambini dei possibili pericoli che salire sui mobili per raggiungere la TV comporta.
Qualora la TV venga conservata e spostata, valgono le stesse considerazioni indicate più sopra.
Manutenzione
Come prima cosa, togliere la spina dalla presa di corrente.
Pannello Display, Armadietto, Piedistallo
Normale cura:
Pulire la superficie del pannello del display, del mobiletto o del piedistallo servendosi di un panno morbido per togliere lo sporco o le impronte digitali.
Per lo sporco più ostinato:
- Come prima cosa pulire la polvere sulla superficie.
- Inumidire un panno umido con acqua pulita o detergente neutro diluito (1 componente di detergente vs 100 componenti di acqua).
- Strizzare saldamente il panno. (Non far entrare del liquido all'interno della TV, dato che ciò potrebbe portare a malfunzionamenti del prodotto.)
- Immergere con cura e togliere lo sporco più ostinato.
- Da ultimo, pulire tutta l'umidità.
Attenzione
Non usare un tessuto di elevato spessore e non passare la superficie con troppo vigore; si potrebbero verificare dei graffi sulla superficie.
- Attenzione a non sottoporre le superfici a repellente per insetti, solvente, diluente o altre sostanze volatili. Ciò potrebbe danneggiare la qualità della superficie o graffi sulla vernice.
- La superficie del pannello del display viene trattata in modo speciale e si può danneggiare con facilità. Fare attenzione a non colpire o graffiare la superficie con le unghie o con altri oggetti rigidi.
- Non permettere che il mobiletto e il piedistallo entrino in contatto con gomma o PVC a lungo. Si rischierebbe di peggiorare la qualità della superficie.
Spina
Pulire la presa di corrente con un panno asciutto a intervalli regolari.
L'umidità e la polvere possono causare incendi o scosse elettriche.
Montaggio / Rimozione del Piedistallo
Preparazione
Estrarre il piedistallo e la TV dall'imballaggio e mettere la TV su una superficie col pannello abbassato; pulire con un panno morbido (straccio, ecc.)
- Usare una superficie piana, che sia più grande della TV.
• Non tenere lo schermo sul lato.
- Accertarsi di non graffiare o rompere la TV.
Montaggio del piedistallo
- Posizionare il supporto sullo schema di montaggio sul lato posteriore della TV.
- Inserire le viti (M4 x 12) fornite in dotazione, e serrarle delicatamente fino a che il supporto non sarà correttamente inserito.
Rimozione del piedistallo dalla TV
Accertarsi di rimuovere il piedistallo come segue quando si usa la staffa di montaggio a parete della TV o quando si decide di ricollocarla nel suo imballo originale.
- Mettere la TV su una superficie di lavoro piana, col pannello rivolto verso il basso, su un panno pulito e morbido. Lasciare il supporto (i) sporgere oltre l'estremità della superficie.
- Svitare le viti che tengono fissato il supporto.
- Togliere il supporto.
Quando Viene Usata la Staffa di Supporto a Parete
Contattare il proprio rivenditore Panasonic per acquistare la staffa di sospensione a parete consigliata.
Fori per l'installazione della staffa di sospensione a parete;
Parte posteriore della TV
Vista dal lato
| Profondità della vite (a) | min. (mm) | 5 |
| max. (mm) | 10 |
| Diametro | M6 |
Nota: Le viti per il fissaggio della TV sulla staffa a parete non sono fornite con la TV.
Questa televisione è stata progettata per essere rispettosa dell'ambiente. Per ridurre il consumo energetico è possibile attenersi ai seguenti passaggi:
Qualora si imposti Risparmio Energetico su Minimo, Medio, Massimo o Auto la TV ridurrà di conseguenza il consumo energetico. Qualora si desideri impostateimpostare la Retroilluminazione su un valore fisso, impostare come Personalizzato e regolare la Retroilluminazione (che si trova nell'impostazione Risparmio Energetico) manualmente usando i tasti sinistro o destro sul telecomando. Impostare su Off per disattivare questa impostazione.
Nota: Le opzioni di Risparmio Energetico disponibili potrebbero differire a seconda della Modalità selezionata nel menu Immagine.
Le impostazioni di Risparmio Energetico si trovano nel menu Immagine. In caso contrario non sarà possibile intervenire sulle impostazioni.
Se viene premuto il pulsante destro mentre è selezionata l'opzione Auto o il pulsante sinistro mentre è selezionata l'opzione Personalizzato, a video verrà visualizzato il messaggio "Lo schermo si spegnerà fra 15 secondi". Selezionare Proceedi e premere OK per spegnere subito lo schermo. Qualora non venga premuto nessun pulsante, lo schermo di spegnerà dopo 15 secondi. Premere qualsiasi pulsante sul telecomando o sulla TV per riaccendere lo schermo.
Nota: L'opzione Schermo Off non è disponibile se la modalità è impostata su Gioco.
Quando la TV non viene usata, si prega di spegnerla o scollegarla dalla presa di corrente. In tal modo, anche il consumo di energia verrà ridotto.
Caratteristiche
- La TV supporta HD (Ultra Alta Definizione - nota anche come 4K) che offre una risoluzione di 3840 x 2160 (4K:2K). Corrisponde a 4 volte la risoluzione di una TV Full HD raddoppiando il conteggio dei pixel della TV Full HD sia in orizzontale che in verticale. I contenuti Ultra HD sono supportati da ingressi HDMI, USB e su trasmissioni DVB-T2.
• Monitor a colori telecomandato
• TV digitale terrestre/cavo integrata (DVB-T-T2/C)
- Ingressi HDMI per collegare altri dispositivi con prese HDMI
- Ingresso USB
- Sistema menu OSD
- Presa scart per dispositivi esterni (ad esempio lettori DVD, PVR, video giochi, etc.)
- Sistema audio stereo
- Televideo
- Collegamento cuffia
- Sistema programmazione automatica
- Ricerca manuale
- Spegnimento automatico fino a un massimo di otto ore.
- Timer spegnimento
- Sicurezza bambino
- Audio in modalità muto automatica in assenza di trasmissione.
- Riproduzione NTSC
• AVL (Limitazione Automatica del Volume)
- PLL (Ricerca Frequenza)
- Ingresso PC
- Modalità Giochi (opzionale)
- Funzione immagine off
Accessori Inclusi
- Telecomando
- Batterie: 2 X AAA
- Manuale di Istruzioni
• Cavo di Collegamento AV Laterale
• Cavo Adattatore Mini Scart
- Supporto Staccabile
• Viti di Montaggio del Supporto (M4 x 12)
Notifiche Standby
Se la TV non riceve nessun segnale in ingresso, (ad esempio da un'antenna o da una sorgente HDMI) per 5 minuti, passerà in modalità standby. Alla successiva riaccensione, viene visualizzato il seguente messaggio: "TV passata in modalità stand-by automaticamente perché non c'è stato segnale a lungo." Premere il tasto OK per continuare.
Se la TV è accesa e non è stata usata per un po' accederà alla modalità standby. Alla successiva riaccensione, viene visualizzato il seguente messaggio: "TV passata in modalità stand-by automaticamente perché non è stata utilizzata a lungo." Premere il tasto OK per continuare.
Pulsante di Controllo della TV & Funzionamento
- Tasto Standby/On
- Pulsante sorgente
- Pulsanti Programma +/-
- Tasti volume +/-
Premere contemporaneamente i pulsanti Volume +/- per visualizzare il menu principale e usare i pulsanti Programma +/- per spostarsi e i pulsanti Volume +/- per modificare il valore.
Nota: Le posizioni dei pulsanti di comando potrebbero variare a seconda del modello.
Funzionamento con Telecomando
Premere il pulsante Menu sul telecomando per visualizzare la schermata del menu principale. Utilizzare i pulsanti direzionali per selezionare una scheda menu e premere il tasto OK per accedere. Usare i pulsanti direzionali nuovamente per selezionare una voce. Premere il pulsante Return/Back o Menu per uscire da una schermata menu.
Scelta Ingresso
Una volta collegati sistemi esterni alla TV, sarà possibile passare a diverse fonti di ingresso Premere il pulsante Source sul telecomando consecutivamente per selezionare le varie sorgenti.
Cambio dei Canali e di Volume
Sarà possibile modificare il canale e regolare il volume usando il pulsante Volume +/- e Programma +/- sul pulsante

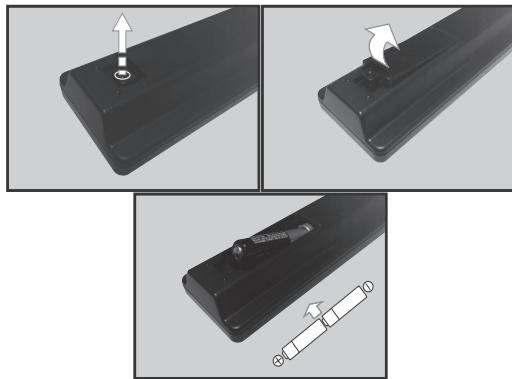

Installazione Delle Batterie nel Telecomando
Togliere la vite che tiene fissato il coperchio dello scomparto batteria sul lato posteriore del telecomando, come prima cosa. Sollevare delicatamente il coperchio. Inserire due batterie AAA. Accertarsi che i simboli (+) e (-) corrispondano (rispettare la polarità. Riposizionare il coperchio. Quindi, riavvitare il coperchio.
Collegare l'alimentazione
IMPORTANTE: L'apparecchio TV è progettato per funzionare con 220-240V AC, 50 Hz. Dopo aver tolto l'imballaggio, fare in modo che l'apparecchio TV raggiunga la temperatura ambiente prima di collegarlo all'alimentazione principale. Inserire il cavo di alimentazione alla presa della rete elettrica.
Collegamento Antenna
Per collegare l'antenna o il cavo TV, inserire nella presa INGRESSO ANTENNA (ANT) sul retro della TV.
Parte posteriore inferiore della TV
Notifica
RICONOSCIMENTO DEL MARCHIO
I termini HDMI e High-Definition Multimedia Interface, oltre che il logo HDMI sono marchi di fabbrica o marchi registrato di HDMI Licensing LLC negli Stati Uniti e in altri paesi.
Prodotto su licenza dei Laboratori Dolby. Dolby e il simbolo doppia-D sono marchi registrati di Dolby Laboratories.
DOLBY DIGITAL PLUS
Smaltimento di Strumentazione Vecchia e Batterie
Solo per l'Unione Europea e per i paesi con sistemi di riciclaggio
Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione accompagnatoria indicano che i prodotti elettrici ed elettronici, nonché le batterie non vanno mescolate con i normali rifiuti domestici.
Per una gestione adeguata, la gestione, il ripristino e il riciclaggio di prodotti e batterie vecchie, portarle presso i punti di raccolta applicabili conformemente alla normativa nazionale.
Smaltendoli in modo adeguato, sarà possibile contribuire a salvare risorse adeguate, evitando così possibili effetti negativi per la salute umana e per l'ambiente.
Per ulteriori informazioni sulla raccolta e sul riciclaggio, contattare il comune locale.
A seconda delle leggi nazionali in vigore nel caso di smaltimento scorretto possono essere applicabili varie sanzioni.
Nota per il simbolo batterie (simbolo sulla parte inferiore):
Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso risulta conforme ai requisiti delineati nella Direttiva per il prodotto chimico interessato.
Rappresentante autorizzato:
| Trasmissione TV | PAL BG/I/DK/LL' SECAM BG/DK |
| Canali Riceventi | VHF (BAND I/III) - UHF (BAND U) - HYPERBAND |
| Ricezione Digitale | TV digitale terrestre-cavo pienamente integrata (DVB-T-C)(conforme DVB-T2) |
| Numero dei Canali Pre-impostati | 1.000 |
| Indicatore di Canale | OSD |
| Ingresso Antenna RF | 75 Ohm (non bilanciato) |
| Tensione Operativa | 220-240V AC 50Hz. |
| Audio | A2 Stereo+Nicam Stereo |
| Cuffie | Jack stereo mini da 3.5mm |
| Potenza Uscita Audio (WRMS.) (10% THD) | 2 x 10 W |
| Consumo energetico (W) | 125 W |
| Peso (Kg) | 13 Kg |
| TV Dimensioni PxLxA (con piedistallo) (mm) | 275 x 1081 x 687 |
| TV Dimensioni PxLxA (senza piedistallo) (mm) | 32/65 x 1081 x 627 |
| Display | 16/9 48" |
| Temperatura di funzionamento e umidità | 0°C fino a 40°C, 85% umidità |
- Questa TV è stata progettata per soddisfare gli standard (agosto 2013) dei servizi digitali terrestri DVB-T / T2 (MPEG2 e MPEG4-AVC(H.264)) e servizi DVB-C tramite cavo digitale (MPEG2 e MPEG4-AVC(H.264)).
Richiedere la disponibilità del proprio fornitore locale di servizi DVB-T / T2 per l'area in cui si vive.
Rivolgersi al proprio fornitore di servizi via cavo per informazioni relativamente alla disponibilità dei servizi DVB-C in questa TV.
- Questa TV potrebbe non funzionare correttamente col segnale che non soddisfa gli standard della DVB-T / T2 o DVB-C.
- Non tutte le funzioni sono disponibili a seconda del paese, area, emittente e fornitore di servizio.
- Non tutti i moduli CI funzionano correttamente su questa TV. Rivolgersi al proprio fornitore di servizi relativamente al modulo CI disponibile.
- Questa TV potrebbe non funzionare correttamente col modulo CI non approvato dal fornitore di servizio.
- Vi potrebbero essere ulteriori addebiti a seconda del fornitore dei servizi.
- La compatibilità con i servizi futuri non è garantita.
- Controllare le informazioni più aggiornate sui servizi disponibili nel seguente sito web.
http://panasonic.net/viera/support
(*) PULSANTE PERSONALE 1:
Questo pulsante potrebbe avere una funzione pre-definita, a seconda del modello. Sarà tuttavia possibile impostare una funzione speciale a questo pulsante premendolo per cinque secondi quando ci si trova su una sorgente o un canale di propria scelta. Sullo schermo si visualizzerà un messaggio. Ora il PULSANTE PERSONALE 1 è associato alla funzione selezionata.
Si prega di notare che quando viene eseguita la Prima Installazione, il PULSANTE PERSONALE 1 torna alla funzione predefinita.
- Standby: Accende / Spegne la TV
- Tasti numerici: Alterna il canale, inserisce un numero o una lettera nella casella di testo a video.
- TV: Visualizza l'elenco canali / Passa alla sorgente TV
- Muto: Spegne completamente il volume della TV
- Volume +/-
- Menu: Visualizza il menu TV
- Tasti di navigazione: Aiuta a spostarsi nei menu, nel contenuto, ecc. e visualizza le sottopagine in modalità TXT quando viene premuto il tasto Destro o Sinistro
- OK: Conferma le selezioni utente, tiene la pagina (in modalità TXT), visualizza l'elenco canali (modalità DTV)
- Indietro / Torna: Torna alla schermata precedente, apre la pagina indice (in modalità TXT)
- Browser multimediale: Apre la schermata del browser multimediale
- Info: Visualizza le informazioni sui contenuti a video, mostra le informazioni nascoste (mostra - in modalità TXT)
- Pulsante personale 1 (*)
- Tasti Colorati: Attenersi alle istruzioni a video per le funzioni dei pulsanti colorati
- Lingua: Alterna le varie modalità audio (TV analogica), visualizza e modifica la lingua audio/sottotitoli (ove disponibile, TV digitale)
- Sottotitoli: Attiva e disattiva i sottotitoli (ove disponibile)
- Riavvolgimento rapido: Sposta i frame all'indietro nei media, come ad esempio i film
- Nessuna funzione
- Riproduzione: Inizia a riprodurre i media selezionati
- Arresto: Interrompe il media in fase di riproduzione
- Avanzamento rapido: Sposta i frame in avanti nei media, come ad esempio i film
- Pausa: Mette in pausa il file in fase di riproduzione
- Schermo: Modifica il rapporto dello schermo
- Testo: Visualizza il televideo (ove disponibile), premere nuovamente per mettere in sovraimpressione il televideo su una normale immagine di una trasmissione (mix)
- Nessuna funzione
- Guida programmazione elettronica (Electronic Programme Guide - EPG): Visualizza la guida del programma elettronico
- Esci: Chiude ed esce dai menu visualizzati o torna alla schermata precedente
- Menu Rapido: Visualizza un elenco dei menu per accesso rapido
- Nessuna funzione
- Programma +/-
- Passa: Esegue un ciclo rapido fra i canali o le sorgenti precedenti o attuali
- Fonte: Visualizza tutte le trasmissioni disponibili e le sorgenti contenuto
Collegamenti
| Raccordo | Tipo | Cavi | Dispositivo |
 | Collegamento Mini Scart (basso) |  Cavo adattatore Mini Scart (in dotazione) |  |
 | Collegamento VGA (parte inferiore) |  |  |
INGRESSO AUDIO [2466] | Collegamento audio PC/YPbPr (retro) |  Cavo audio YPbPr/PC (non fornito in dotazione) |  |
| Collegamento HDMI (parte inferiore e laterale) |  |  |
 | Connessione SPDIF (uscita ottica) (parte posteriore) |  |  |
AV LATERALE [IMAGE] | Connessione Lato AV (Audio/Video) (lato) |  Cavo di collegamento laterale Audio/Video (fornito in dotazione)Cavo Audio/Video (non fornito in dotazione) |  — |
| CUFFIE[DBOT] | Collegamento Cuffia (lato) |  |
| YPBPR[4-464][IMAGE] | Cavp di collegamento YPbPr Video (parte posteriore) |  Cavo di collegamento YPbPr (in dotazione) | [KG03] |
 | Collegamento USB (retro&lato) |  |  |
 | Collegamento CI (lato) | [DWHH] |  |
 | Collegamento Subwoofer (indietro) |  |  |
NOTA: In fase di collegamento della TV tramite YPbPr o ingresso AV laterale, sarà necessario servirsi dei cavi di connessione in dotazione per consentire il collegamento. Per l'ingresso AV è necessario servirsi del cavo in dotazione. Consultare le illustrazioni sul lato sinistro. | Per attivare l'audio PC/YPbPr, sarà necessario usare gli ingressi audio posteriori con un cavo audio YPbPr/PC (non fornito in dotazione) per il collegamento audio. | Se un dispositivo esterno viene collegato tramite la presa SCART, la TV passerà automaticamente alla modalità AV. Durante la ricezione dei canali DTV (Mpeg4 H.264) o durante la modalità in Media Player, l'output non sarà disponibile mediante la presa a scart. | Quando viene usato il kit di montaggio a parete (disponibile da terzi in mercato, non fornito in dotazione), consigliamo di collegare tutti i cavi sul lato posteriore della TV prima dell'installazione a parete. | Inserire o rimuovere il modulo CI solo quando la TV è SPENTA. Per dettagli sulle impostazioni, consultare il manuale d'uso del modulo. | L'ingresso USB sul retro della TV (USB 2.0) supporta dispositivi fino a 500mA. Il collegamento di dispositivi con valore superiore a 500mA potrebbe danneggiare la TV. Per gli ingressi USB sul lato della TV (USB 3.0) questo valore limite è 1A. | Collegando il cavo HDMI alla TV, sarà necessario servirsi di un cavo schermato HDMI per garantire un'immunità sufficiente dalle radiazioni di frequenza parassite. Verificare di usare un cavo HDMI ad alta velocità in grado di trasmettere segnali ad alta definizione, ad esempio contenuti 4K, per una trasmissione senza problemi.
Per collegare un dispositivo alla TV, verificare che sia la TV che il dis-
positivo vengano spenti prima di eseguire eventuali collegamenti. Dopo aver realizzato il collegamento sarà possibile accendere le unità e usarle.
Accensione/Spegnimento
Per Accendere la TV
Collegare il cavo di alimentazione a una presa di corrente, quale ad esempio una presa a parete (220-240V AC, 50 Hz).
Per accendere la TV dalla modalità di standby è possibile:
- Premere il tasto Standby, Programma +/- o un tasto numerico sul telecomando.
- Premere il pulsante Standby o Programma +/- sulla TV.
In questo modo la TV si accenderà
Per Spegnere la TV
Premere il pulsante Standby sul telecomando o premere il pulsante Standby sulla TV, quindi la TV passa in modalità standby.
Per spegnere completamente la TV, scollegare il cavo di alimentazione dalla presa di rete.
Nota: Quando la TV viene messa in modalità standby, il LED di standby potrebbe lampeggiare per indicare che alcune funzioni, come ad esempio la Ricerca Standby, lo Scaricamento Over Air o il Timer sono attive. Il LED lampeggia anche quando si accende la TV dalla modalità standby.
Prima Installazione
Quando viene accesa per la prima volta, compare il menu selezione lingua. Selezionare la lingua desiderata e premere OK.
Sulla schermata successiva, impostare le preferenze servendosi dei pulsanti di navigazione.
Nota: A seconda della selezione del Paese potrebbe essere richiesto di impostare e confermare un codice PIN. Il numero PIN selezionato non può essere 0000. Sarà necessario inserirlo se viene chiesto di inserire un PIN per qualsiasi funzionamento di menu successivamente.
Antenna: Se viene attivata l'opzione di ricerca trasmissione Antenna, la TV cercherà le trasmissioni del digitale terrestre dopo che saranno state completate tutte le altre impostazioni iniziali.
Cavo: Se viene attivata l'opzione di ricerca trasmissione Cavo, la TV cercherà le trasmissioni del digitale terrestre via cavo dopo che saranno state completate tutte le altre impostazioni iniziali. A seconda delle proprie preferenze, potrebbe essere visualizzato un messaggio di conferma prima di avviare la ricerca. Selezionare SI e premere OK per confermare. Per annullare l'operazione, selezionare NO e premere OK. Sarà possibile selezionare Rete o impostare valori come Frequenza, ID di rete e Passo di ricerca. Alla fine, premere nuovamente il tasto OK.
Nota: La ricerca della durata varia a seconda del passo di ricerca selezionato.
Analogico: Se viene attivata l'opzione di ricerca trasmissione Analogica, la TV cercherà le trasmissioni analogiche via satellite dopo che saranno state completate tutte le altre impostazioni iniziali.
Sarà inoltre possibile impostare un tipo di trasmissione come preferito. Verrà data la priorità al tipo di trasmissione selezionato durante il processo di ricerca, e i canali verranno elencati sulla parte superiore dell'Elenco Canali. Alla fine, premere OK per continuare.
Sarà possibile attivare la Modalità Negozio a questo punto. Questa opzione configurerà le impostazioni della TV per l'ambiente negozio. Questa opzione è pensata unicamente per l'uso in negozio. Consigliamo di selezionare Modalità Home per l'uso domestico. Questa opzione sarà disponibile nel menu Configurazione > Altro e potrà essere disattivata / attivata successivamente.
Premere il tasto OK sul telecomando per continuare. Dopo aver completato le impostazioni iniziali, la TV inizierà a cercare le trasmissioni disponibili dei tipi di trasmissione selezionati.
Dopo aver salvato tutte le stazioni disponibili, verranno visualizzati i risultati della scansione. Premere il tasto OK per continuare. Successivamente, verrà visualizzato il menu Modifica elenco canali. Sarà possibile modificare l'elenco canali conformemente alle proprie preferenze, ancora premere il pulsante Menu per uscire e guardare la TV.
Mentre la ricerca continua, compare un messaggio, e viene chiesto se si desidera ordinare i canali in linea con LCN(*) . Selezionare Si e premere OK per confermare.
(*) LCN è il sistema Logical Channel Number che organizza le trasmissioni disponibili con una sequenza numerica di canali riconoscibile (ove disponibile).
Nota: Non spegnere la TV mentre è in corso l'inizializzazione della prima installazione. Si prega di notare che alcune opzioni potrebbero non essere disponibili a seconda della selezione del paese.
Sarà possibile collegare dischi rigidi da 2.5" e 3.5" pollici (dischi rigidi con alimentazione esterna) o stick di memoria USB usando gli ingressi USB della TV.
IMPORTANTE! Eseguire il backup dei file sul dispositivo di archiviazione prima di eseguire il collegamento alla TV. Si noti che il produttore non è in alcun modo responsabile di eventuali danni o perdite di dati. Alcuni tipi di dispositivi USB (ad esempio lettori MP3) o dischi rigidi/stick di memoria USB potrebbero non essere compatibili con la TV. La TV supporta la formattazione di dischi NTFS e FAT32.
In fase di formattazione di dischi rigidi USB con più di 1TB (Tera Byte) di spazio si potrebbero verificare alcuni problemi nel processo di formattazione.
Attendere alcuni istanti prima di ogni collegamento e scollegamento, dato che il lettore potrebbe essere ancora in fase lettura file. Questa operazione potrebbe causare danni fisici al lettore USB e al dispositivo USB. Non estrarre il drive in fase di riproduzione di un file.
Sarà possibile usare gli hub USB con gli ingressi USB della TV. Gli hub USB alimentati da corrente esterna sono consigliati in questo caso.
Consigliamo di usare direttamente gli ingressi USB della TV se si prevede di collegare un disco rigido USB.
Nota: In fase di visualizzazione di file immagine, il menu Media Player può visualizzare solo 1000 file immagine salvati sul dispositivo USB connesso.
Sarà possibile riprodurre file fotografici, musicali e filmati archiviati in un disco USB collegando il disco alla TV e utilizzando la schermata del browser multimediale. Collegare un disco USB agli appositi ingressi posti al lato della TV. Premendo il pulsante Menu mentre ci si trova in Modalità Media Player sarà possibile accedere alle opzioni menu Immagine, Suono e Configurazione. Premendo nuovamente il pulsante Menu si uscirà da questa schermata. Sarà possibile impostare le preferenze del Media Player usando il menu Configurazione.
| Funzionamento Modalità Loop/Shuffle |
| Avviare la riproduzione col pulsante Riproduci, quindi attivare (1990) | Tutti i file nell'elenco verranno riprodotti a ciclo continuo nell'ordine originale |
| Avviare la riproduzione col pulsante OK, quindi attivare (2000) | Lo stesso file verrà riprodotto a ciclo continuo (ripeti) |
| Avviare la riproduzione col pulsante Riproduci, quindi attivare (2000) | Tutti i file nell'elenco verranno riprodotti una volta in ordine casuale |
| Avviare la riproduzione col pulsante Riproduci, quindi attivare (1990), (2000) | Tutti i file nell'elenco verranno riprodotti a ciclo continuo nello stesso ordine casuale. |
Questa funzione consente di controllare i dispositivi dotati di CEC, collegati tramite porte HDMI, servendosi del telecomando della TV.
L'opzione CEC nel menu Configurazione>Altro va impostata come prima cosa su Attivata. Premere il pulsante Sorgente e selezionare l'ingresso HDMI del dispositivo CEC collegato dal menu Elenco sorgenti. Quando viene collegato un nuovo dispositivo sorgente CEC, verrà elencato nel menu sorgenti col nome anziché col nome delle porte HDMI collegate (come ad esempio lettore DVD, Recorder 1 etc.).
Il telecomando sarà in grado di eseguire automaticamente le funzioni principali dopo aver selezionato la sorgente HDMI collegata.
Per interrompere il funzionamento e controllare la TV tramite telecomando, premere il pulsante Quick Menu sul telecomando, evidenziare CEC RC Passthrough e impostare su Off premendo il pulsante Sinistra o Destra. Sarà inoltre possibile attivare o disattivare questa funzione sotto al menu Configurazione>Altro
La TV supporta anche la funzione ARC(Audio Return Channel). Questa funzione è un collegamento audio pensato per sostituire altri cavi fra la TV e l'impianto audio (ricevitore A/V o impianto audio).
Quando la funzione ARC è attiva, la TV non disattiva automaticamente l'audio delle altre uscite audio. Sarà quindi necessario abbassare manualmente il volume della TV a zero, qualora si desideri sentire l'audio unicamente dal dispositivo audio collegato (proprio come con altre uscite audio digitali ottiche o coassiali). Per modificare il livello del volume del dispositivo collegato, selezionare un dispositivo dall'elenco. In questo caso i pulsanti di controllo del volume vengono indirizzati al dispositivo audio collegato.
Nota: ARC è supportato solo tramite l'ingresso HDMI3.
Controllo Impianto Audio
Consente di utilizzare un Amplificatore / Ricevitore audio con la TV. Sarà possibile controllare il volume servendosi del telecomando della TV. Per attivare questa funzione, impostare l'opzione Altoparlanti nel menu Configurazione>Altro su Amplificatore. Gli altoparlanti della TV verranno disattivati e l'audio della sorgente guardata verrà fornito dall'impianto audio collegato.
Nota: Il dispositivo audio dovrebbe supportare la funzione System Audio Control e l'opzione CEC dovrebbe essere impostata su Attiva.
Indice menu TV
| Indice del menu Immagine |
| Modalità | Sarà possibile modificare la modalità immagine per soddisfare le proprie preferenze o i propri requisiti. Immagine può essere impostata su una di queste opzioni: Cinema, Gioco, Sport, Dinamico e Naturale. |
| Contrasto | Imposta i valori di luminosità e buio dell'immagine. |
| Luminosità | Controlla la luminosità dello schermo. |
| Nitidezza | Imposta il valore di nitidezza per gli oggetti visualizzati sullo schermo. |
| Colore | Imposta il valore del colore, regolazione dei colori. |
| Risparmio Energetico | Per l'impostazione di Risparmio Energetico su Personalizzato, Minimo, Medio, Massimo, Auto, Immagine Spento oppure Spento.Nota: Le opzioni disponibili potrebbero differire a seconda della Modalità selezionata. |
| Retroilluminazione | Questa impostazione controlla il livello di retroilluminazione. La funzione di retroilluminazione non sarà attiva se il Risparmio energetico viene impostato su un'opzione che non sia Personalizzato. |
| Impostazioni Avanzate | |
| Contrasto Dinamico | Sarà possibile modificare il rapporto di Contrasto Dinamico per raggiungere il valore desiderato. |
| Riduzione Rumore | In caso di segnale debole e immagine disturbata, usare l'impostazione Riduzione del Rumore per ridurre l'inconveniente. |
| Temp. Colore | Imposta il valore desiderato per la temperatura del colore. Freddo, Normale, Caldo e Personalizzato: queste sono le opzioni disponibili. |
| Punto di Bianco | Se l'opzione Temp colore è impostata su Personalizzato, questa impostazione sarà disponibile. Aumentare il livello di "caldo" o "freddo" dell'immagine premendo il pulsanti Sinistro o Destro. |
| Zoom Immagine | Imposta il formato desiderato dell'immagine. |
| Modalità Film | I film sono registrati in un numero diverso di fotogrammi per secondo rispetto ai normali programmi televisivi. Attivare questa funzione quando si guardano i film per vedere chiaramente le scene di movimento veloci. |
| Tonalità Pelle | Il livello di contrasto può essere regolato tra -5 e 5. |
| Cambio Colore | Regola la tonalità del colore desiderata. |
| Gamma completa HDMI | Quando si guarda da una sorgente HDMI, questa funzione sarà visibile. Sarà possibile usare questa funzione per migliorare l'oscurità dell'immagine. |
| Posizione PC | Compare solo quando la sorgente di ingresso è impostata su VGA/PC. |
| Posizione automatica | Ottimizza in automatico il display. Premere OK per ottimizzare. |
| Posizione H | Questo comando sposta l'immagine orizzontalmente sul lato destro o sinistro dello schermo. |
| Posizione V | Questa voce sposta l'immagine verticalmente verso la parte superiore o inferiore dello schermo. |
| Dot clock | Le regolazioni Dot Clock correggono l'interfaccia che compare come una banda verticale in presentazioni a punti continui, come fogli di lavoro o paragrafi o testi in caratteri più piccoli. |
| Fase | A seconda della sorgente di ingresso (computer, ecc.) si potrà vedere un'immagine confusa o poco stabile a video. Usare una fase per ottenere un'immagine più chiara con un procedimento per tentativi. |
| Resetta | Resetta le impostazioni immagine riportandole alle impostazioni predefinite di fabbrica (eccetto Gioco). |
| Mentre si trova in modalità VGA (PC), alcuni elementi del menu Immagine non sarà disponibile. Invece, le impostazioni modalità VGA verranno aggiunte alle Impostazioni Immagine mentre si trova in Modalità PC. |
| Indice Menu Audio |
| Volume | Regola il livello del volume. |
| Equalizzatore | Seleziona la modalità equalizzatore. Le impostazioni personalizzate possono essere fatte solo quando ci si trova in modalitàUtente. |
| Bilanciamento | Regola la provenienza del suono dall'altoparlante sinistro o destro. |
| Cuffie | Imposta il volume della cuffia.Accertarsi inoltre, prima di usare le cuffie, che il volume della cuffia sia impostato a livello basso, per evitare danni all'udito. |
| Modalità Audio | Sarà possibile selezionare una modalità audio (se supportata dal canale selezionato). |
| AVL (Limitazione Automatica del Volume) | La funzione definisce il suono per ottenere un livello di output fisso fra i vari programmi. |
| Cuffia/Lineout | Quando si collega un amplificatore esterno alla TV utilizzando il jack delle cuffie, è possibile selezionare quest'opzione comeLineout. Se le cuffie sono collegate alla TV, impostare quest'opzione comeCuffia .Prima di usare le cuffie, verificare che questa voce del menu sia impostata sulla voceCuffia. Se è impostato suLineout, l'uscita dalla cuffia verrà impostata al massimo, e ciò potrebbe danneggiare l'udito. |
| Basso Dinamico | Attiva o disattiva la funzione Bass dinamico. |
| Suono Surround | La modalità surround audio può essere impostata suOn od Off. |
| Uscita Digitale | imposta il tipo di audio in uscita. |
| Contenuti Menu di Configurazione |
| AccessoCondizionato | Controlla i moduli di accesso condizionato se disponibili. |
| Lingua | Sarà possibile impostare una lingua diversa a seconda dell'emittente e del paese. |
| Genitori | Inserire la password corretta per modificare le impostazioni genitori. Potrete facilmente regolare ilBlocco Menu,Blocco Adulti o Guidada questo menu. Sarà anche possibile impostare un nuovoPINo modificare ilPINCICAM Predefinitoservendosi delle opzioni collegate.Nota:Alcune opzioni potrebbero non essere disponibili a seconda della selezione del paese nellaPrima Installazione.Il PIN predefinito può essere impostato su 0000 o 1234. Qualora sia stato definito il PIN (richiesto a seconda della selezione paese) durante laPrima installazione,usare il PIN definito. |
| Timer | Imposta il timer di spegnimento di modo che spenga la TV dopo un determinato intervallo di tempo. Imposta i timer per i programmi selezionati. |
| Data/Ora | Imposta la data e l'ora. |
| Fonti | Attiva o disattiva le opzioni sorgente selezionate. Ci sono le opzioniRegolare,Migliorata eDisattivatadisponibili per le sorgenti HDMI. Le opzioniRegolare e Miglioratainfluiscono sulle impostazioni colore della sorgente HDMI selezionata. Per poter guardare immagini 4K da una sorgente HDMI, la relativa impostazione va impostata suMiglioratase il dispositivo connesso è compatibile con HDMI 2.0. Impostare suRegolarese il dispositivo connesso è compatibile con HDMI 1.4. Impostare di conseguenza o disattivare la sorgente HDMI collegata impostandola suDisattivata. |
| Accessibilità | Visualizza le opzioni di accessibilità della TV. |
| Audiolesi | Attiva eventuali funzioni speciali inviate dall'emittente. |
| DescrizioneAudio | Una traccia di narrazione verrà riprodotta per i non vedenti o per le persone con problemi alla vista. PremereOKper visualizzare tutte le opzioni menuDescrizione Audio.Questa funzione è disponibile solo se supportata dal canale trasmesso. |
| Per Saperne di Più | Visualizza altre opzioni di impostazione della TV. |
| Timeout Menu | Modifica la durata di timeout per le schermate del menu. |
| Aggiornamento Software | Garantisce che nella TV sia installato il firmware più aggiornato. PremereOKper vedere le opzioni del menu. |
| Versione Applicazione | Visualizza la versione dell'applicazione corrente. |
| Sottotitoli | Questa opzione viene usata per selezionare quale modalità sottotitoli sarà a video (sottotitoliDVB/ sottotitoli TXT) qualora entrambe siano disponibili. Il valore predefinito è il sottotitoloDVB.Questa funzione è disponibile solo per l'opzione paese della Norvegia. |
| Spegnimento Automatico Della TV | Imposta l'ora desiderata di modo che la TV passi automaticamente in modalità standby quando non viene usata. |
| Modalità Store | Selezionare questa modalità per la visualizzazione del Negozio. Quando laModalitàStoreè attivata, alcuni elemento nel menu TV potrebbero non essere disponibili. |
| Modalità Accensione | Questa impostazione configura la preferenza relativamente alla modalità di accensione. Sono disponibili le opzioniUltimostato e Standby. |
| CEC | Con questa impostazione sarà possibile attivare e disattivare completamente la funzionalità CEC. Premere il pulsante Sinistro o Destro per attivare o disattivare la funzione. |
| Accensione Automatica CEC | Questa funzione consente ai dispositivi compatibili HDMI-CEC di accendere la TV e di passare automaticamente alla sorgente ingresso. Premere il pulsanteSinistro o Destroper attivare o disattivare la funzione. |
| Altoparlanti | Per sentire l'audio della TV dal dispositivo audio collegato compatibile, impostare suAmplificatore.Sarà possibile usare il telecomando della TV per controllare il volume del dispositivo audio. |
| Installa e Sintonizza Contenuti Del Menu |
| Ricerca Automatica dei Canali (Risintonizzazione) | Visualizza le opzioni di sintonizzazione automatica Antenna Digitale: Ricerca e salva le stazioni antenna DVB. Cavo Digitale: Ricerca e salva le stazioni cavo DVB. Analogico: ricerca e salva le stazioni analogiche. |
| Ricerca Manuale dei Canali | Questa funzione può essere usata per l'inserimento manuale di trasmissioni. |
| Ricerca Canali di Rete | Visualizza i canali collegati nel sistema di trasmissione. Antenna Digitale: Cerca i canali della rete antenna. Cavo digitale: Cerca i canali della rete via cavo. |
| Sintonizzazione Fine Analogica | Sarà possibile utilizzare questa impostazione per la sintonizzazione dei canali automatici. Questa funzione non è disponibile se non ci sono canali analogici salvati. |
| Impostazioni di Installazione | Visualizza il menu delle impostazioni di installazione. Ricerca Standby (Opzionale): La TV cercherà nuovi canali o canali mancanti quando si trova in standby. Verranno visualizzate le emittenti trovate più di recente. |
| Cancella Elenco Servizi | Usare questa impostazione per cancellare i canali salvati. (*) Questa postazione è visibile solo quando l'opzione Paese è impostata su Danimarca, Svezia, Norvegia o Finlandia. |
| Seleziona Rete Attiva | Questa impostazione consente di selezionare unicamente le trasmissioni nella rete selezionata da elencare nell'elenco canali. Questa funzione è disponibile unicamente per l'opzione paese della Norvegia. |
| Prima Installazione | Rileva tutti i canali memorizzati e le impostazioni, reimposta la TV sulle impostazioni di fabbrica e avvia la prima installazione. |
Funzionamento Generale
Utilizzo Dell'elenco Canali
La TV ordina tutte le stazioni salvate nell'Elenco Canali. Sarà possibile modificare questo elenco canali, impostare i canali preferiti o le stazioni attive da elencare servendosi delle opzioni Elenco Canali. Premere OK/TV per visualizzare l'Elenco Canali. Sarà possibile filtrare i canali presenti in elenco premendo il pulsante Blu o aprire il menu Modifica l'elenco dei Canali premendo il pulsante Verde per apportare modifiche avanzate all'elenco attuale.
Gestire l'elenco dei Preferiti
Puoi creare quattro elenchi diversi dei tuoi canali preferiti. Inserire l'Elenco Canali nel menu principale o premere il pulsante Verde mentre l'Elenco Canali viene visualizzato sullo schermo per aprire il menu Modifica Elenco Canali. Selezionare il canale desiderato sull'elenco. Sarà possibile fare scelte multiple premendo il pulsante Giallo. Quindi, premere il pulsante OK per aprire le Opzioni Elenco Canali e selezionare l'opzione Aggiungi/Rimuovi Preferiti. Premere nuovamente il pulsante OK. Impostare l'opzione elenco desiderata su On. Il canale selezionato / i canali selezionati verrà / verranno aggiunto / aggiunti all'elenco. Per togliere un canale o più canali dall'elenco dei preferiti, attenersi agli stessi passaggi e impostare l'opzione desiderata su Off.
Sarà possibile usare la funzione Filtro nel menu Modifica Elenco Canali per filtrare i canali nell'Elenco Canali in modo permanente a seconda delle proprie preferenze. Usando questa opzione Filtro, sarà possibile impostare uno dei propri elenchi preferiti in modo che venga visualizzato ogni volta che l'Elenco Canali viene aperto. La funzione di filtro nel menu Elenco Canali filtrerà solo l'Elenco Canali attualmente visualizzato per trovare un canale e sintonizzarsi su quello. Queste modifiche non resteranno salvate la prossima volta che viene aperto l'Elenco Canali.
Configurazione Delle Impostazioni Genitori
Le opzioni del menu Impostazioni Genitori possono essere usate per proibire agli utenti di guardare alcuni programmi, canali, oltre che di utilizzare determinati menu. Queste impostazioni si trovano nel menu Configurazione > Genitori.
Per visualizzare le opzioni del menu di blocco parentale sarà necessario inserire un codice PIN. Dopo aver codificato il numero di PIN corretto, verrà visualizzato il menu Impostazioni Genitori.
Blocco Menu: Questa impostazione permette o nega l'accesso a tutti i menu o ai menu di installazione della TV.
Blocco Genitori: Se è impostata questa opzione la TV riceve le informazioni genitori dalla trasmissione, mentre se il blocco genitori è disattivato viene disattivato l'accesso alla trasmissione.
Nota: Se l'opzione paese della Prima Installazione è impostata su Francia, Italia o Austria, il Blocco Genitori verrà impostato su 18 come valore predefinito.
Blocco Bambini: Se questa opzione è impostata su ON, la TV può essere ancora controllata dal telecomando. In tal caso, i pulsanti di controllo sulla TV non funzioneranno.
Imposta PIN: definisce un nuovo numero PIN.
PIN CICAM Predefinito: Questa opzione non sarà selezionabile se non è inserito nessun modulo CI nell'alloggiamento CI della TV. Sarà possibile modificare il PIN predefinito della CI CAM servendosi di questa opzione.
Nota: Il PIN predefinito può essere impostato su 0000 o 1234. Qualora sia stato definito il PIN (richiesto a seconda della selezione paese) durante la Prima Installazione, Usare il PIN definito.
Alcune opzioni potrebbero non essere disponibili a seconda della selezione del paese nella Prima Installazione.
Guida Programmazione Elettronica - (EPG)
Alcuni canali inviano informazioni sui loro programmi delle trasmissioni. Premere il tasto Epg per visualizzare il menu Guida Programmi EPG.
Ci sono 3 tipologie diverse di layout di programma disponibili, Programma Linea Temporale, Programma Elenco e Programma Ora/Successivo. Per spostarsi da una modalità all'altra attenersi alle istruzioni sulla parte inferiore dello schermo.
Programma Linea Temporale
Zoom (pulsante Giallo): Premere il pulsante Giallo per vedere gli eventi in un intervallo di tempo più ampio.
Filtrà (pulsante Blu): Visualizza le opzioni di filtraggio.
Seleziona Genere (pulsante Sottotitoli): Visualizza il menu Seleziona Genere. Usando questa funzione, è possibile eseguire una ricerca nel database della guida programmi conformemente al genere. Si effettuerà una ricerca delle informazioni disponibili nella guida programmi, e saranno evidenziati i risultati conformi ai criteri immessi.
Opzioni (pulsante OK): Visualizza le opzioni dell'evento.
Dettagli Evento (pulsante Info): Visualizza informazioni dettagliate sui programmi selezionate.
Giorno Prec/Succ (pulsanti Programma +/-): Visualizza i programmi del giorno precedente o successivo.
Cerca (Pulsante Text): Visualizza il menu Guida ricerca.
Ora (pulsante Swap): Visualizza l'evento attuale del canale evidenziato.
Programma Elenco (*)
(*) In questa opzione di layout, verranno elencati solo gli eventi del canale evidenziato.
Prec. Fascia Oraria (pulsante Rosso): visualizza i programmi della fascia oraria precedente.
Giorno Prec/Succ (pulsanti Programma +/-): Visualizza i programmi del giorno precedente o successivo.
Dettagli Evento (pulsante Info): Visualizza informazioni dettagliate sui programmi selezionate.
Filtro (Pulsante Text): Visualizza le opzioni di filtraggio.
Fascia Oraria Successiva (pulsante Verde): Visualizza i programmi della fascia oraria successiva.
Opzioni (pulsante OK): Visualizza le opzioni dell'evento.
Pulsante Ora/Successivo
Navigate (Pulsanti di Navigazione): Premere i Pulsanti di Navigazione per spostarsi fra i vari canali e programmi.
Opzioni (pulsante OK): Visualizza le opzioni dell'evento.
Dettagli Evento (pulsante Info): Visualizza informazioni dettagliate sui programmi selezionate.
Filtrà (pulsante Blu): Visualizza le opzioni di filtraggio.
Opzioni Programma
Servirsi dei pulsanti di navigazione per evidenziare un programma, e premere il pulsante OK per visualizzare il menu Opzioni Evento. Le seguenti opzioni sono disponibili.
Seleziona Canale: Utilizzando quest'opzione, è possibile passare al canale selezionato.
Imposta Timer su Evento / Elimina Timer su Evento: Dopo aver selezionato un programma nel menu EPG, premere il pulsante OK. Selezionare l'opzione Imposta Timer su Evento e premere il pulsante OK. Sarà possibile usare la funzione timer per programmi futuri. Per annullare un timer già impostato, evidenziare quel programma e premere il pulsante OK. Quindi, selezionare Elimina Timer Sull'opzione Evento. Il timer verrà annullato.
Note: Non è possibile modificare qualsiasi altro canale mentre è in corso il timer sul canale corrente.
Non è possibile registrare o impostare lo stesso timer per due o più eventi simili con lo stesso intervallo di tempo.
Servizi Televideo
Premere il pulsante Text per accedere. Premere nuovamente per attivare la modalità mix che consente di visualizzare la pagina televideo e la trasmissione TV contemporaneamente. Premere ancora una volta per uscire. Quando è disponibile il sistema Fastext, le sezioni della pagina del televideo sono codificate a colore e possono essere selezionate premendo i tasti colorati. Attenersi alle istruzioni visualizzate a video.
Televideo Digitale
Premere il pulsante Text per visualizzare le informazioni sul televideo digitale. Usarlo con i pulsanti colorati, con i pulsanti cursore e con il pulsante OK. Il metodo di funzionamento può variare a seconda del contenuto del teletext digitale. Seguire le istruzioni sullo schermo del televideo digitale. Quando viene premuto nuovamente il pulsante Text, la TV torna alla trasmissione TV.
Aggiornamento Software
La TV è in grado di trovare e aggiornare il firmware in automatico tramite il segnale di trasmissione.
Ricerca Aggiornamento Software Tramite Interfaccia Utente
Sul menu principale selezionare Configurazione e premere il tasto OK. Viene visualizzato il Menu Configurazione. Quindi, selezionare Altro e premere il tasto OK. Accedere a Aggiornamento Software e premere il pulsante OK. Dal menu Opzioni di Aggiornamento, selezionare Cerca aggiornamenti, quindi premere il tasto OK per controllare la presenza di un nuovo aggiornamento software.
Nel caso in cui vengano trovati nuovi aggiornamenti, ne viene avviato lo scaricamento. Dopo aver completato il download, confermare la domanda che chiede di riavviare la TV premendo il tasto OK per continuare con l'operazione di riavvio.
Ricerca di 3 AM e Modalità Aggiornamento
La TV cercherà nuovi aggiornamenti alle ore 3:00 se la Scansione Automatica nel menu Opzioni Aggiornamento è Attiva e se la TV è collegata al segnale dell'antenna. Se viene trovato un nuovo software, e scaricato con esito positivo, verrà installato alla prossima accensione.
Nota: Non scollegare il cavo di alimentazione mentre il LED lampeggia durante il processo di riavvio. Se la TV non si accende dopo l'aggiornamento, scollegarla, attendere due minuti, quindi ricollegarla.
Guida Alla Risoluzione dei Problemi e Suggerimenti
La TV non si Accende
Accertarsi che il cavo di alimentazione sia saldamente collegato alla presa a parete. Verificare che le batterie non siano scariche. Premere il tasto Power sulla TV oppure
Immagine di Qualità Scadente
- Controllare di aver impostato il sistema TV corretto.
- Il segnale di livello basso può provocare distorsioni dell'immagine. Controllare l'accesso all'antenna.
- Controllare di aver inserito la frequenza di canale corretta qualora sia stata eseguita la sintonizzazione manuale.
- La qualità dell'immagine potrebbe calare quando vengono collegati contemporaneamente due dispositivi alla TV. In tal caso, scollegare una delle dispositivi.
Nessuna Immagine
- Nessuna Immagine significa che l'apparecchio TV non riceve alcuna trasmissione. Verificare che sia stata selezionata la sorgente selezionata.
• L'antenna è stata collegata correttamente?
- Il cavo dell'antenna è danneggiato?
- Sono state usate le spine giuste per collegare l'antenna?
- In caso di dubbio, contattare il rivenditore.
Assenza di Audio
- Verificare che sia disattivato l'audio della TV. Premere il pulsante Disattiva audio o aumentare il volume per controllare.
- L'audio viene emesso solo da un altoparlante. Controllare le impostazioni di bilanciamento dal menu Audio.
Telecomando - Nessun Funzionamento
- Le batterie potrebbero essere state inserite in modo non corretto. Sostituire le batterie.
Sorgenti di Ingresso - non è Stato Possibile Effettuare la Selezione
- Se non è possibile selezionare una fonte di ingresso è possibile che non sia collegato alcun dispositivo. In caso contrario;
- Controllare i cavi AV e i collegamento qualora si stia cercando di passare alla sorgente di ingresso dedicata del dispositivo collegato.
Modalità Tipica Monitor - Ingresso PC
La tabella che segue illustra alcune delle modalità di visualizzazione tipiche del video. La TV potrebbe non supportare tutte le risoluzioni.
| Indice | Risoluzione | Frequenza |
| 1 | 640x350 | 85Hz |
| 2 | 640x480 | 60Hz |
| 3 | 640x480 | 72Hz |
| 4 | 640x480 | 75Hz |
| 5 | 800x600 | 56Hz |
| 6 | 800x600 | 60Hz |
| 7 | 800x600 | 72Hz |
| 8 | 800x600 | 75Hz |
| 9 | 1024x768 | 60Hz |
| 10 | 1024x768 | 70Hz |
| 11 | 1024x768 | 75Hz |
| 12 | 1024x768 | 85Hz |
| 13 | 1152x864 | 75Hz |
| 14 | 1280x768 | 60Hz |
| 15 | 1280x768 | 75Hz |
| 16 | 1280x960 | 60Hz |
| 17 | 1280x960 | 75Hz |
| 18 | 1280x1024 | 60Hz |
| 19 | 1280x1024 | 75Hz |
| 20 | 1360x768 | 60Hz |
| 21 | 1366x768 | 60Hz |
| 22 | 1400x1050 | 59Hz |
| 23 | 1400x1050 | 60Hz |
| 24 | 1400x1050 | 75Hz |
| 25 | 1440x900 | 60Hz |
| 26 | 1440x900 | 75Hz |
| 27 | 1600x1200 | 60Hz |
| 28 | 1680x1050 | 59Hz |
| 29 | 1680x1050 | 60Hz |
| 30 | 1920x1080 | 60Hz |
Compatibilità Segnale AV e HDMI
| Fonte | Segnali Supportati | Disponibile |
| EXT(SCART) | PAL | O |
| SECAM | O |
| NTSC4.43 | O |
| NTSC3.58 | |
| RGB 50/60 | O |
| AVlaterale | PAL | O |
| SECAM | O |
| NTSC4.43 | O |
| NTSC3.58 | O |
| YPbPr | 480i, 480p | 60Hz | O |
| 576i, 576p | 50Hz | O |
| 720p | 50Hz,60Hz | O |
| 1080i | 50Hz,60Hz | O |
| HDMI | 480i | 60Hz | O |
| 480p | 60Hz | O |
| 576i, 576p | 50Hz | O |
| 720p | 50Hz,60Hz | O |
| 1080i | 50Hz,60Hz | O |
| 1080p | 24Hz,25Hz,30Hz,50Hz,60Hz | O |
| 3840x2160p | 24Hz,25Hz,30Hz,50Hz,60Hz | O |
| 4096x2160p | 24Hz,25Hz,30Hz,50Hz,60Hz | O |
(X: Non Disponibile, O: Disponibile)
In certi casi i segnali della TV LCD possono non essere ricevuti e visualizzati correttamente. Il problema può essere causato dall'incompatibilità con gli standard dei dispositivi di ingresso (lettore DVD, decoder digitale, ecc). Se si dovessero verificare tali problemi, contattare il rivenditore e il produttore dei dispositivi.
Formati di File Video Supportati per la Modalità USB
| Codec Video | Risoluzione | Bit Rate | Contenitore |
| MPEG1/2 | 1080Px2@30fps, 1080P@60fps | 40Mbps | Stream programma MPEG (.DAT, .VOB, .MPG, .MPEG), MPEG transport stream (.ts, .trp, .tp), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf) |
| MPEG4 | Stream programma MPEG (.MPG, .MPEG), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv), ASF (.asf) |
| XviD | MP4 (.mp4, .mov), AVI (.avi), MKV (.mkv), ASF (.asf) |
| Sorenson H.263 | FLV (.flv), AVI (.avi), SWF(.swf) |
| H.263 | MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), AVI (.avi), MKV (.mkv) |
| H.264 | 3840x2160@30fps, 1080P@60fps | 135Mbps | FLV (.flv), MP4 (.mp4, .mov), 3GPP (.3gpp, .3gp), MPEG transport stream (.ts, .trp, .tp), ASF (.asf), AVI (.avi), MKV (.mkv) |
| Motion JPEG | 720P@30fps | 10Mbps | AVI (.avi), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov), MKV (.mkv), ASF (.asf) |
| VP8 | 1080P@30fps | 20Mbps | MKV (.mkv), WebM (.webm) |
| HEVC | 4K2K@60fps | 160Mbps | MP4 (.mp4, .mov), MKV (.mkv), MPEG transport stream (.ts, .trp, .tp) |
| VP9 | 4K2K@30fps | 100Mbps | MKV (.mkv), WebM (.webm) |
Formati di File Immagine Supportati per la Modalità USB
| Immagine | Foto | Risoluzione (larghezza x altezza) | Consigli |
| JPEG | Base-line | 15360x8640 | Il limite per la risoluzione massima dipende dalle dimensioni della DRAM |
| Progressive | 1024x768 |
| PNG | non-interlacciato | 9600x6400 |
| interlaccia | 1200x800 |
| BMP | | 9600x6400 |
Formati di file Audio Supportati Per la Modalità USB
| Codec Audio | Frequenza di campionamento | Bit Rate | Contenitore |
| MPEG1/2 Layer1 | 16KHz ~ 48KHz | 32Kbps ~ 448Kbps | MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), MPEG transport stream (.ts, .trp, .tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG), WAV (.wav) |
| MPEG1/2 Layer2 | 16KHz ~ 48KHz | 8Kbps ~ 384Kbps | MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), MPEG transport stream (.ts, .trp, .tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG), WAV (.wav) |
| MPEG1/2 Layer3 | 16KHz ~ 48KHz | 8Kbps ~ 320Kbps | MP3 (.mp3), AVI (.avi), ASF (.asf), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), MPEG transport stream (.ts, .trp, .tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG), FLV (.flv), WAV (.wav), SWF (.swf) |
| AC3 | 32KHz, 44,1KHz, 48KHz | 32Kbps ~ 640Kbps | AC3 (.ac3), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), MPEG transport stream (.ts, .trp, .tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG) |
| EAC3 | 32KHz, 44,1KHz, 48KHz | 32Kbps ~ 6 Mbps | EAC3 (.ec3), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), MPEG transport stream (.ts, .trp, .tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG) |
| AAC, HEAAC | 8KHz ~ 48KHz | | AAC (.aac), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a), MPEG transport stream (.ts, .trp, .tp), MPEG program stream (.DAT, .VOB, .MPG, .MPEG), FLV (.flv), RM (.ra) |
| WMA | 8KHz ~ 48KHz | 128bps ~ 320Kbps | ASF (.wma, .asf), AVI (.avi), Matroska (.mkv, .mka) |
| WMA 10 Pro M0 | 48KHz | < 192kbps |
| WMA 10 Pro M1 | 48KHz | < 384kbps |
| WMA 10 Pro M2 | 96KHz | < 768kbps |
| G711 A/mu-law | 8KHz | 64Kbps ~ 128Kbps | WAV (.wav), AVI (.avi), Matroska (.mkv, .mka), 3GPP (.3gpp, .3gp), MP4 (.mp4, .mov, m4a) |
| LBR (cook) | 8KHz, 11,025KHz, 22,05KHz, 44,1KHz | 6Kbps ~ 128Kbps | RM (.ra) |
| FLAC | 8KHz~96KHz | < 1.6Mbps | Matroska (.mkv, .mka) |
Risoluzioni DVI Supportate
In fase di collegamento del dispositivo ai connettori della TV usando il cavo convertitore DVI (cavo da DVI a HDMI - non fornito in dotazione), rimandiamo alle seguenti informazioni sulla risoluzione.
| 56Hz | 60Hz | 66Hz | 70Hz | 72Hz | 75Hz |
| 640x480 | | ☑ | | | | ☑ |
| 800x600 | ☑ | ☑ | | | | ☑ |
| 1024x768 | | ☑ | | ☑ | | ☑ |
| 1280x768 | | ☑ | | | | ☑ |
| 1280x960 | | ☑ | | | | |
| 1360x768 | | ☑ | | | | |
| 1366x768 | | ☑ | | | | |
| 1280x1024 | | ☑ | | ☑ | | ☑ |
| 1400x1050 | | ☑ | | | | |
| 1600x900 | | ☑ | | | | |
