MANUALE UTENTE TX-39CW304 PANASONIC

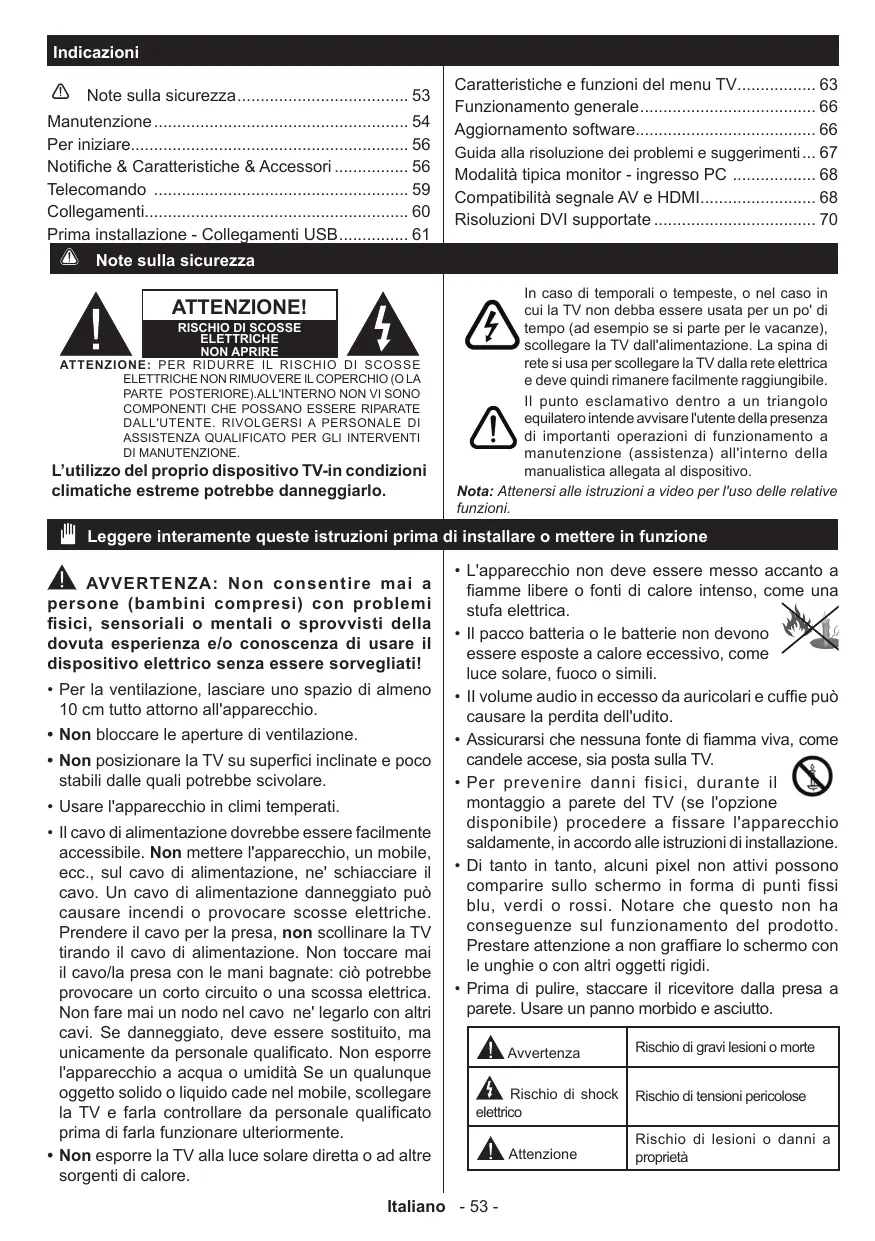

Indicazioni Note sulla sicurezza 53 Manutenzione 54 Per iniziare 56 Notifiche & Caratteristiche & Accessori 56 Telecomando 59 Collegamenti 60 Prima installazione - Collegamenti USB 61

Caratteristiche e funzioni del menu TV 63 Funzionamento generale 66 Aggiornamento software 66 Guida alla risoluzione dei problemi e suggerimenti.... 67 Modalità tipica monitor - ingresso PC 68 Compatibilità segnale AV e HDMI 68 Risoluzioni DVI supportate 70

Note sulla sicurezza

RISCHIO DI SCOSSE ELETTRICHE NON APRIRE ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE).ALL'INTERNO NON VI SONO COMPONENTI CHE POSSANO ESSERE RIPARATE DALL'UTENTE. RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO PER GLI INTERVENTI DI MANUTENZIONE.

L’utilizzo del proprio dispositivo TV-in condizioni climatiche estreme potrebbe danneggiarlo.

In caso di temporali o tempeste, o nel caso in cui la TV non debba essere usata per un po' di tempo (ad esempio se si parte per le vacanze), scollegare la TV dall'alimentazione. La spina di rete si usa per scollegare la TV dalla rete elettrica e deve quindi rimanere facilmente raggiungibile. Il punto esclamativo dentro a un triangolo equilatero intende avvisare l'utente della presenza di importanti operazioni di funzionamento a manutenzione (assistenza) all'interno della manualistica allegata al dispositivo. Nota: Attenersi alle istruzioni a video per l'uso delle relative funzioni.

Leggere interamente queste istruzioni prima di installare o mettere in funzione AVVERTENZA: Non consentire mai a persone (bambini compresi) con problemi fisici, sensoriali o mentali o sprovvisti della dovuta esperienza e/o conoscenza di usare il dispositivo elettrico senza essere sorvegliati! • Per la ventilazione, lasciare uno spazio di almeno 10 cm tutto attorno all'apparecchio. • Non bloccare le aperture di ventilazione. • Non posizionare la TV su superfici inclinate e poco stabili dalle quali potrebbe scivolare. • Usare l'apparecchio in climi temperati. • Il cavo di alimentazione dovrebbe essere facilmente accessibile. Non mettere l'apparecchio, un mobile, ecc., sul cavo di alimentazione, ne' schiacciare il cavo. Un cavo di alimentazione danneggiato può causare incendi o provocare scosse elettriche. Prendere il cavo per la presa, non scollinare la TV tirando il cavo di alimentazione. Non toccare mai il cavo/la presa con le mani bagnate: ciò potrebbe provocare un corto circuito o una scossa elettrica. Non fare mai un nodo nel cavo ne' legarlo con altri cavi. Se danneggiato, deve essere sostituito, ma unicamente da personale qualificato. Non esporre l'apparecchio a acqua o umidità Se un qualunque oggetto solido o liquido cade nel mobile, scollegare la TV e farla controllare da personale qualificato prima di farla funzionare ulteriormente. • Non esporre la TV alla luce solare diretta o ad altre sorgenti di calore.

• L'apparecchio non deve essere messo accanto a fiamme libere o fonti di calore intenso, come una stufa elettrica. • Il pacco batteria o le batterie non devono essere esposte a calore eccessivo, come luce solare, fuoco o simili. • II volume audio in eccesso da auricolari e cuffie può causare la perdita dell'udito. • Assicurarsi che nessuna fonte di fiamma viva, come candele accese, sia posta sulla TV. • Per prevenire danni fisici, durante il montaggio a parete del TV (se l'opzione disponibile) procedere a fissare l'apparecchio saldamente, in accordo alle istruzioni di installazione. • Di tanto in tanto, alcuni pixel non attivi possono comparire sullo schermo in forma di punti fissi blu, verdi o rossi. Notare che questo non ha conseguenze sul funzionamento del prodotto. Prestare attenzione a non graffiare lo schermo con le unghie o con altri oggetti rigidi. • Prima di pulire, staccare il ricevitore dalla presa a parete. Usare un panno morbido e asciutto. Avvertenza

Rischio di gravi lesioni o morte

Rischio di shock elettrico

Rischio di tensioni pericolose

Rischio di lesioni o danni a proprietà

Montaggio / Rimozione del piedistallo

Uso corretto del sistema

Note aggiuntive indicate

Estrarre il piedistallo e la TV dall’imballaggio e mettere la TV su una superficie col pannello abbassato; pulire con un panno morbido (straccio, ecc.)

• Usare una superficie piana, che sia più grande della TV. • Non tenere lo schermo sul lato.

Staccare innanzitutto la spina del cavo di alimentazione dalla presa di corrente.

• Accertarsi di non graffiare o rompere la TV. Montaggio del piedistallo 1. Posizionare il supporto sullo schema di montaggio sul lato posteriore della TV.

Pannello del display, mobile, piedistallo Manutenzione ordinaria: Per rimuovere lo sporco o le impronte digitali, pulire delicatamente la superficie del pannello del display, del mobile o del piedistallo con un panno morbido. Per lo sporco più ostinato: (1) Rimuovere innanzitutto la polvere sulla superficie. (2) Inumidire un panno morbido con acqua pulita o con un detergente neutro diluito (1 parte di detergente per 100 parti di acqua). (3) Strizzare bene il panno. (evitare la penetrazione di liquidi nel televisore; potrebbero verificarsi guasti). (4) Infine, asciugare completamente. Precauzioni ● Non utilizzare panni ruvidi e non strofinare con eccessiva intensità. In caso contrario, si potrebbe graffiare la superficie. ● Evitare il contatto di insettifughi, solventi, diluenti o altre sostanze volatili con le superfici del prodotto. In caso contrario, la qualità delle superfici potrebbe deteriorarsi oppure la vernice potrebbe staccarsi. ● Sulla superficie del pannello del display è stato impiegato un trattamento speciale, che potrebbe essere facilmente danneggiato. Prestare attenzione a non intaccare o graffiare la superficie con le unghie o con altri materiali duri. ● Non lasciare che il mobile e il piedistallo vengano a contatto con sostanze in gomma o PVC per periodi di tempo prolungati. La qualità della superficie potrebbe deteriorarsi.

2. Inserire le viti (M4 x 12) fornite in dotazione, e serrarle delicatamente fino a che il supporto non sarà correttamente inserito.

Rimozione del piedistallo dalla TV Spina del cavo di alimentazione Pulire a intervalli regolari la spina del cavo di alimentazione con un panno asciutto. L’umidità e la polvere potrebbero causare un incendio o scosse elettriche.

Accertarsi di rimuovere il piedistallo come segue quando si usa la staffa di montaggio a parete della TV o quando si decide di ricollocarla nel suo imballo originale. • Mettere la TV su una superficie di lavoro piana, col pannello rivolto verso il basso, su un panno pulito e morbido. Lasciare il supporto sporgere oltre l’estremità della superficie. • Svitare le viti che tengono fissato il supporto. • Togliere il supporto.

Quando Viene usata la Staffa di Supporto a Parete Contattare il proprio rivenditore Panasonic per acquistare la staffa di sospensione a parete consigliata. Fori per l’installazione della staffa di sospensione a parete; Parte posteriore della TV

Profondità della vite (a)

Nota: Le viti per il fissaggio della TV sulla staffa a parete non sono fornite con la TV.

Per iniziare Notifiche & Caratteristiche & Accessori Informazioni per la tutela dell'ambiente Questa televisione è progettata per consumare minore energia e salvaguardare l'ambiente. Per ridurre il consumo energetico, attenersi alla seguente procedura: Sarà possibile usare l'impostazione Modalità di Risparmio Energetico, presente nel menu immagine. Se la Modalità di Risparmio Energetico viene impostata su Eco, la TV passerà in modalità di risparmio energetico e la luminosità della TV diminuirà fino a raggiungere un livello ottimale. Si prega di notare che alcune impostazioni immagine non potranno essere modificate quando la TV si trova in Modalità Risparmio Energetico. Se viene premuto il pulsante destro, il messaggio “Lo schermo si spegnerà in 15 secondi.” comparirà a video. Selezionare PROCEDI e premere OK per spegnere immediatamente lo schermo. Qualora non vengano premuti pulsanti, lo schermo si spegne dopo 15 secondi. Premere qualsiasi pulsante sul telecomando o sulla TV per riaccendere lo schermo. Nel caso in cui venga disattivata la modalità Modalità di risparmio energetico, la modalità immagine verrà impostata in modo automatico su dinamico. Quando la TV non viene usata, si prega di spegnerla o scollegarla dalla presa di corrente. In tal modo, anche il consumo di energia verrà ridotto. Notifiche standby 1) Nel caso in cui la TV non riceva alcun segnale in ingresso (ad esempio da antenna o sorgente HDMI) per 5 minuti, passa in modalità standby. Alla successiva riaccensione, viene visualizzato il seguente messaggio: “TV portata automaticamente in modalità stand-by perché non c'è stato segnale a lungo.". Premere OK per continuare.

• Presa scart per dispositivi esterni (video, videogiochi, set audio, ecc.). • Sistema audio stereo. • Televideo • Collegamento cuffia. • Sistema programmazione automatica. • Ricerca manuale • Spegnimento automatico dopo un massimo di otto ore. • Timer spegnimento. • Blocco bambini. • Audio in modalità muto automatica in assenza di trasmissione. • Riproduzione NTSC. • AVL (Limitazione Automatica del Volume). • PLL (Ricerca frequenza). • Ingresso PC. • Plug&Play per Windows 98, ME, 2000, XP, Vista, Windows 7. • Modalità Giochi (opzionale) Accessori inclusi • Telecomando • Batterie: 2 X AAA • Manuale di istruzioni • Cavo di collegamento YPbPr • Cavo di collegamento AV laterale • Viti di Montaggio del Supporto (M4 x 12) Interruttore & Funzionamento Controllo TV

2) Se la TV è stata lasciata accesa e non usata per 4 ore, passerà in standby. Alla successiva riaccensione, viene visualizzato il seguente messaggio: “TV portata automaticamente in modalità stand-by perché non c'è stato funzionamento a lungo.” Premere OK per continuare. Caratteristiche • TV LCD a colori telecomandata. • Con integrato digitale terrestre / cavo / satellite TV (DVB-T2/C/S2) • Gli ingressi HDMI consentono di collegare un dispositivo alla presa HDMI. • Ingresso USB. • Sistema menu OSD.

1.Direzione Su 2. Direzione Giù 3. Programma/Volume / AV / Standby-Interruttore selezione On

L'interruttore di controllo consente di controllare le funzioni di Volume / Programma / Sorgente e StandbyOn della TV. Per modificare il volume: Aumentare il volume premendo il pulsante su. Diminuire il volume premendo il pulsante gi Per cambiare i canali: Premere la parte centrale del pulsante, comparirà a video il banner contenente le informazioni sul canale. Scorrere fra i canali salvati premendo il pulsante su o gi ù

Installazione delle batterie nel telecomando Sollevare il coperchio del lato posteriore del telecomando verso l'alto gentilmente. Installare due batterie AAA. Verificare la corrispondenza delle estremità + e – delle batterie nel vano batteria (rispettare la polarità

Per modificare la sorgente: Premere due volte la parte centrale del pulsante, comparirà a video l'elenco delle sorgenti. Scorrere fra le fonti disponibili premendo il pulsante su o giù Per spegnere la TV: Premere la parte centrale del pulsante giù e tenerla premuta per alcuni secondi; la TV passa in modalità standby.

Funzionamento con telecomando Premere il tasto MENU sul telecomando per visualizzare la schermata del menu principale. Utilizzare il tasto “ ” o “ ” per selezionare una scheda del menu e premere OK per selezionare l'opzione. Usare “ ” o “ ” o “ ” o “ ” per selezionare un'opzione. Premere BACK/RETURN, EXIT o MENU per uscire da una schermata di menu. Scelta ingresso Una volta collegati sistemi esterni alla TV, sarà possibile passare a diverse fonti di ingresso Premere il pulsante AV sul telecomando consecutivamente per selezionare i vari ingressi. Cambio dei canali e di volume È possibile cambiare il canale e regolare il volume utilizzando i tasti V + / - e P + / - sul telecomando.

Collegare l'alimentazione IMPORTANTE: L'apparecchio TV è progettato per funzionare a 220 V – 240 V CA, 50 Hz. Dopo aver tolto l'imballaggio, fare in modo che l'apparecchio TV raggiunga la temperatura ambiente prima di collegarlo all'alimentazione principale. Inserire il cavo di alimentazione alla presa della rete elettrica. Connessione Antenna / Cavo / Satellite Per collegare l’antenna, inserire nella presa INGRESSO ANTENNA (ANT) o la presa satellite all’INGRESSO SATELLITE (LNB) sulla parte posteriore inferiore della TV.

Notifica Prodotto su licenza dei Laboratori Dolby. RICONOSCIMENTO DEL MARCHIO “Dolby” e il simbolo doppia-D sono il marchio di fabbrica di Dolby Laboratories.

Interruttore standby (StandbydiSwitch)

“ ” , interruttore viene utilizzato per accendere o spegnere la TV.

"HDMI, logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi registrato di HDMI Licensing LLC."

Smaltimento di Strumentazione Vecchia e Batterie Solo per l'Unione Europea e per i paesi con sistemi di riciclaggio Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione accompagnatoria indicano che i prodotti elettrici ed elettronici, nonché le batterie non vanno mescolate con i normali rifiuti domestici. Per una gestione adeguata, la gestione, il ripristino e il riciclaggio di prodotti e batterie vecchie, portarle presso i punti di raccolta applicabili conformemente alla normativa nazionale.

(BAND U) - HYPERBAND Ricezione digitale

TV digitale pienamente integrata TV(DVB-T-C-S) (Conforme a DVB-S2) (Conforme a DVB-T2)

Numero dei canali pre-impostatiT

Indicatore di canale

OSD Ingresso antenna RF

75 Ohm (non bilanciato)

2x8 W A seconda delle leggi nazionali in vigore nel caso di smaltimento scorretto possono essere applicabili varie sanzioni.

Nota per il simbolo batterie (simbolo sulla parte inferiore)

TV Dimensioni PxLxA (con piedistallo)

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso risulta conforme ai requisiti delineati nella Direttiva per il prodotto chimico interessato.

TV Dimensioni PxLxA (senza piedistallo)

Temperatura di funzionamento e umidità

0°C fino a 40°C, 85% umidità

Smaltendoli in modo adeguato, sarà possibile contribuire a salvare risorse adeguate, evitando così possibili effetti negativi per la salute umana e per l'ambiente. Per ulteriori informazioni sulla raccolta e sul riciclaggio, contattare il comune locale.

Rappresentante autorizzato: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany Web Site: http://www.panasonic.com

Per iniziare Telecomando 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21.

Standby / On Tasti numerici Blocca immagine / Trattieni (in modalità TXT) Info / Rivela (in modalità TXT) Aumento / Diminuzione Volume Menu Acceso/Spento Tasti di navigazione Seleziona / Conferma Menu Opzione On / Off Browser multimediale Sorgente TV tasto / Lista canali Modifica rapporto aspetto Tasti colorati (rosso/verde/giallo/blu) Mono-Stereo Dual I-II / Lingua sottotitolo Audio Riavvolgimento rapido (in modalità Browser Multimediale) Nessuna funzione Pausa (in modalità Browser Multimediale) Aziona (in modalità Browser Multimediale). Sottotitoli on-off (ove disponibili) Arresto (in modalità Browser Multimediale) Pausa (in modalità Browser Multimediale)

22. Modifica modalità equalizzatore 23. Imposta timer di spegnimento automatico della TV 24. Televideo / Mix 25. Guida elettronica ai programmi 26. Torna/Indietro/Pagina Indice (in modalità TXT) 27. Esci 28. Muto 29. Programma precedente/successivo 30. Programma precedente / Sorgente precedente 31. Audio

Televideo Premere il pulsante “TEXT ” per iniziare. Premere nuovamente per attivare la modalità mix. Premere ancora una volta per uscire. Seguire le istruzioni sullo schermo del televideo digitale.

Per iniziare Collegamenti Raccordo

Scart Collegamento (indietro) VGA Collegamento (indietro)

AV LATERALE Audio PC/ YPbPr Collegamento (lato)

Cavo di collegamentolaterale Audio/Video(in dotazione)

Cavo Audio PC (nonin dotazione)

HDMI Collegamento (indietro) SPDIFF (Uscita coassiale) Collegamento (indietro)

YPBPR Video YPbPr Collegamento (lato)

AV LATERALE Cavo di collegamento YPbPr (in dotazione)

AV laterale Audio + Video Collegamento (lato)

CUFFIA Cavo di collegamentoAV (in dotazione)

N O TA : I n f a s e d i collegamento della TV tramite YPbPr o ingresso AV laterale, sarà necessario servirsi dei cavi di connessione in dotazione per consentire il collegamento. Consultare le illustrazioni sul lato sinistro. | Per attivare l'audio PC sarà necessario collegare un cavo AUDIO agli ingressi audio laterali. | Se un dispositivo esterno viene collegato tramite la presa SCART, la TV passerà automaticamente alla modalità AV.|Durante la ricezione dei canali DTV (Mpeg4 H.264) o durante la modalità in Media B r o w s e r, l ' o u t p u t n o n s a r à disponibile mediante la presa a scart. | Quando viene usato il kit di montaggio a parete (opzionale), consigliamo di collegare tutti i cavi sulla parte posteriore della TV prima di procedere con l'installazione a parete. |inserire o rimuovere il modulo CI solo quando la TV è SPENTA. Per dettagli sulle impostazioni, consultare il manuale d'uso del modulo. | Ogni ingresso USB della TV supporta dispositivi fino a un massimo di 500mA. Il collegamento di dispositivi con valore superiore a 500mA potrebbe danneggiare la TV. By connecting an HDMI cable to your TV, you have to use only a shielded HDMI cable to guarantee a sufficient immunity against parasitic frequency radiation. Collegando un cavo HDMI alla TV sarà necessario usare unicamente un cavo HDMI schermato per garantire un’immunità sufficiente dalle radiazioni di frequenza parassitiche.

Collegamento (lato) USB Collegamento (lato) CI Collegamento

Per iniziare Prima installazione - Collegamenti USB Accensione/Spegnimento

Per accendere la TV Collegare il cavo di alimentazione a 220-240V CA 50 Hz. La TV passerà in modalità standby. Quindi, il LED di standby si illumina. Nota: Se la TV non passa in modalità standby dopo aver collegato il cavo di alimentazione dalla presa di corrente, ” sulla TV controllare se il pulsante di alimentazione “ (la posizione interruttore potrebbe differire a seconda del modello) si trova in posizione “|” (posizione ON).

Per accendere la TV dalla modalità di standby è possibile: Premere il pulsante “ ”, P+ / P- o un pulsante numerico sul telecomando. Premere l’interruttore di comando che si trova sul lato sinistro della TV. Quindi, la TV si accende.

Per spegnere la TV Premere il tasto “ ” sul telecomando oppure premere l’interruttore e tenere premuto l’interruttore di controllo sulla TV, di modo che la TV stessa passi in modalità stand-by. Spostare il tasto “ illustrazione,“

” sulla posizione 2, come da

” così facendo la TV si SPEGNERÀ.

Per spegnere completamente la TV, scollegare il cavo di alimentazione dalla presa di rete. Nota: Quando la TV viene portata in modalità standby, il LED standby lampeggia a indicare che le funzioni quali ad esempio Standby Search, Over Air Download o Timer sono attive. Il LED lampeggia anche quando si accende la TV dalla modalità standby. Prima installazione Quando viene accesa per la prima volta, compare il menu "selezione lingua". Selezionare la lingua desiderata e premere OK. Impostare le preferenze servendosi dei pulsanti di navigazione. Al termine, premere OK per continuare. Nota: A seconda della selezione del Paese potrebbe essere richiesto di impostare e confermare un codice PIN. Il numero PIN selezionato non può essere 0000. Sarà necessario inserirlo se viene chiesto di inserire un PIN per qualsiasi funzionamento di menu successivamente. Sarà possibile attivare la Modalità Negozio a questo punto. Questa opzione è pensata unicamente per l'uso in negozio. Consigliamo di selezionare Home Mode per l'uso domestico. Se viene selezionata la

Modalità Negozio verrà visualizzata una schermata di conferma. Premere il tasto SI per procedere. Questa opzione sarà disponibile nel menu Altre impostazioni e potrà essere disattivato / attivato successivamente. Nel caso in cui venga selezionata la modalità Home, la Modalità Negozio non sarà disponibile dopo la Prima Installazione. Premere il tasto OK per continuare.

Installazione antenna Se dalla schermata Tipo di ricerca viene selezionata Antenna, la TV digitale ricercherà trasmissioni TV in formato digitale terrestre. Dopo che tutte le stazioni disponibili sono state salvate sullo schermo verrà visualizzato un Elenco dei Canali. Mentre la ricerca continua, compare un messaggio, e viene chiesto se si desidera ordinare i canali in linea con LCN (*). Selezionare SI e premere OK per confermare. (*) LCN è il sistema Numero logico di canale che organizza le trasmissioni disponibili con una sequenza di canali riconoscibile (ove disponibile). Premere MENU per uscire dall'elenco dei canali e guardare la TV.

Se viene selezionato CAVO premere il pulsante OK sul telecomando per continuare. Verrà visualizzato un messaggio di conferma. Selezionare SI e premere OK per confermare. Per annullare l'operazione selezionare NO e premere OK. Dalla schermata successiva è possibile scegliere le gamme di frequenza. Inserire il numero del canale multiplex o la frequenza usando i tasti numerici. Alla fine, premere il tasto OK per avviare la ricerca automatica. Nota: Il menu varia a seconda delle opzioni selezionate.

Installazione satellite

Selezionando l’opzione Satellite dalla schermata Tipo di Ricerca, sarà possibile impostare un satellite e guardare canali satellitari. Quando viene selezionata l’installazione Satellite, compare il menu Tipo antenna. Sarà possibile selezionare Tipo di Antenna su Diretto, Unicable o DiSEqC . Diretto: Nel caso in cui si disponga di un ricevitore diretto e di una parabola, selezionare questo tipo di antenna. Dopo aver selezionato Diretto, comparirà un’altra schermata menu. Selezionare un satellite disponibile e premere OK per eseguire la scansione dei servizi. Unicable: Nel caso in cui si disponga di ricevitori multipli e di un sistema unicable, selezionare questo tipo di antenna. Premere OK per continuare.

Configurare le impostazioni attenendosi alle istruzioni a video. Premere OK per eseguire la ricerca dei servizi. Interruttore DiSEqC: Nel caso in cui si disponga di più parabole satellitari e di un DiSEqC, selezionare questo tipo di antenna. Dopo aver selezionato l’interruttore DiSEqC, comparirà un’altra schermata menu. Sara possibile impostare quattro opzioni DiSEqC (ove presente). Premere il tasto VERDE per eseguire una ricerca di tutti i satelliti o il tasto GIALLO per eseguire una scansione unicamente sul satellite evidenziato. Per salvare e uscire premere il tasto OK . Nota: Non spegnere la TV mentre è in corso l’inizializzazione della prima installazione.

(*) Alcune opzioni potrebbero non essere disponibili a seconda della selezione del paese. Uso della funzione SatcoDX Cette option de menu vous permet d’exporter ou d’importer la liste de satellites disponible. Raccordez un support de données amovible (clé USB) pour y sauvegarder la liste de satellites. Successivamente, controllare le impostazioni dell’antenna e apportare le modifiche se necessario. Se le impostazioni dell’antenna non sono configurate correttamente può essere visualizzato un messaggio di errore che indica “Assenza di segnale”.

Sarà possibile usare gli hub USB con gli ingressi USB della TV. Gli hub USB alimentati da corrente esterna sono consigliati in questo caso. Consigliamo di usare direttamente gli ingressi USB della TV se si prevede di collegare un disco rigido USB. Nota: In fase di visualizzazione di file immagine il Media Browser può visualizzare solo 1000 file immagine salvati sul dispositivo collegato.

Tasto Media Player Sarà possibile riprodurre file fotografici, musicali e filmati archiviati in un disco USB collegando il disco alla TV e utilizzando la schermata del browser multimediale. Collegare un disco USB agli appositi ingressi posti al lato della TV. Premendo il pulsante Menu mentre ci si trova in modalità Media Browser si accederà alle opzioni del menu Immagine, Suono e Impostazioni. Premere nuovamente MENU per uscire dalla schermata. Mediante la finestra di Impostazione, sarà possibile impostare le preferenze usando il menu Tasto Media Player. Funzionamento modalità Loop/Shuffle Avviare la riproduzione con e attivare Avviare la riproduzione con

Riproduzione multimediale trame ingresso USB Sarà possibile collegare una unità di disco rigida esterna oppure uno stick di memoria USB alla TV usando gli ingressi USB della TV.

IMPORTANTE! Eseguire il backup dei file prima di eseguire eventuali collegamenti con la TV. Si noti che il produttore non è in alcun modo responsabile di eventuali danni o perdite di dati. Sarà possibile che alcuni tipi di dispositivi USB (come ad esempio i Lettori MP3) o unità di memoria USB/stick di memoria non siano compatibili con questa TV. La TV supporta la formattazione di dischi NTFS e FAT32. mentre si formatta una unità disco rigida USB da un 1TB (Tera Byte) o superiore, si potrebbero verificare problemi con il processo di formattazione. Il collegamento e lo scollegamento rapido di dispositivi USB è un’operazione molto rischiosa. Questa operazione potrebbe causare danni fisici al lettore USB e al dispositivo USB. Non estrarre il modulo USB in fase di riproduzione di un file.

OK e attivare Avviare la riproduzione con OK/

La TV riproduce il file successivo e mette in loop l’elenco. Lo stesso file verrà riprodotto in loop (ripeti). Il file verrà riprodotto in shuffle.

Menu Opzioni Il menu di Configurazione Opzioni consente di accedere rapidamente ad alcune opzioni. Questo menu comprende le opzioni Modalità di risparmio energetico, Modalità Immagine, Impostazioni equalizzatore, Preferiti e Timer di spegnimento. Premere il tasto OPTION sul telecomando per entrare nel menu rapida. Rimandiamo ai seguenti capitoli per i dettagli delle caratteristiche elencate.

Caratteristiche e funzioni del menu TV Indice del menu Immagine Modalit

Sarà possibile modificare la modalità immagine per soddisfare le proprie preferenze o i propri requisiti. Immagine può essere impostata su una di queste opzioni: Cinema, Gioco, Sport, Dinamicae Naturale.

Imposta i valori di luminosità e buio dello schermo.

Imposta il valore di luminosità per lo schermo.

Imposta il valore di nitidezza per gli oggetti visualizzati sullo schermo.

Imposta il valore del colore, regolazione dei colori.

Modalità di risparmio energetico

Per impostare la Modalità di Risparmio Energetico su Eco, Immagine Off e Disattivato. (Quando la Modalità Dinamica, la modalità di risparmio energetico viene automaticamente impostato su disattivata).

Retroilluminazione (opzionale)

Questa impostazione controlla il livello di retroilluminazione. se la modalità di risparmio energetico è attiva, la funzione di retroilluminazione non sarà visibile. La retroilluminazione non può essere attivata in modalità VGA o Media Browser o se la modalità immagine è impostata come Gioco.

In caso di segnale di trasmissione debole e immagine disturbata, usare l'impostazione Riduzione del rumore per ridurre l'inconveniente.

Impostazioni avanzate Opzioni di contrasto

Sarà possibile modificare il rapporto di Contrasto Dinamico per raggiungere il valore desiderato.

Imposta la tonalità del colore desiderata.

Imposta le dimensioni dell'immagine desiderate dal menu zoom immagine. Nota: Auto (Disponibile solo in modalità Scart con SCART PIN8 alta tensione/switch bassa tensione)

Quando si guarda da una sorgente HDMI, la funzione sarà visibile nel menu Impostazioni Immagine. Sarà possibile usare questa funzione per migliorare l'oscurità dell'immagine.

I film sono registrati in un numero diverso di fotogrammi per secondo rispetto ai normali programmi televisivi. Attivare questa funzione quando si guardano i film per vedere chiaramente le scene di movimento veloci.

Il livello di contrasto può essere regolato tra -5 e 5.

Regola la tonalità del colore desiderata.

Sarà possibile configurare I valori di temperature colore utilizzando la funzione di Guadagno RGB.

ripristina le impostazioni immagine ai livelli predefiniti di fabbrica.

Posizionamento automatico (in modalità PC)

Ottimizza il display in modo automatico. Premere OK per ottimizzare.

Posizionamento H (in modalità PC)

Questo comando sposta l'immagine orizzontalmente sul lato destro o sinistro dello schermo.

Posizionamento V (in modalità PC)

Questa voce sposta l'immagine verticalmente verso la parte superiore o inferiore dello schermo.

Dot Clock (in modalità PC)

Le regolazioni Dot Clock correggono l'interfaccia che compare come una banda verticale in presentazioni a punti continui, come fogli di lavoro o paragrafi o testi in caratteri più piccoli.

Fase (in modalità PC)

A seconda della risoluzione e della frequenza di ricerca che si inserisce nell'apparecchio TV, è possibile vedere sullo schermo un'immagine offuscata o disturbata. In tal caso, è possibile utilizzare questa voce per avere un'immagine chiara, provando e rettificando.

Mentre ci si trova in modalità VGA (PC), alcune opzioni del menu Immagine non saranno disponibili. Invece, le impostazioni della modalità VGA saranno aggiunte alle Impostazioni Immagine mentre ci si trova in modalità PC.

Indice menu Audio Volume

Regola il livello del volume.

Seleziona la modalità equalizzatore. Le impostazioni personalizzate possono essere fatte solo quando ci si trova in modalità utente.

Questa impostazione si usa per enfatizzare il bilanciamento dell’altoparlante sinistro o destro.

imposta il volume della cuffia. Prima di usare le cuffie, verificare che questa vode del menu sia impostata sulla voce Cuffie. Se è impostato su Uscita Linea, l'uscita dalla cuffia verrà impostata al massimo, e ciò potrebbe danneggiare l'udito. Accertarsi inoltre, prima di usare le cuffie, che il volume della cuffia sia impostato a livello basso, per evitare danni all'udito.

Sarà possibile selezionare una modalità audio. (Se il canale selezionato lo supporta).

AVL (Limitazione Automatica del Volume)

La funzione definisce il suono per ottenere un livello di output fisso fra i vari programmi.

Quando si college un amplificatore esterno alla TV utilizzando il jack delle cuffie, è possibile selezionare quest’opzione come Lineout. Se le cuffie sono collegate alla TV, impostare quest’opzione come Cuffia.

Attiva o disattiva la funzione Bass dinamico.

Audio cuffie (opzionale)

La surround audio può essere impostata su On od Off.

imposta il tipo di audio in uscita.

Contenuti Menu di Configurazione Accesso condizionato

controlla i moduli di accesso condizionato se disponibili.

Configura le impostazioni della lingua (può variare a seconda del paese selezionato) preferite e le impostazioni attuali saranno disponibili. Queste impostazioni possono essere modificate solo se supportate dall'emittente.

Inserire la password corretta per modificare le impostazioni genitori. Sarà possibile regolare con facilità il blocco menu, blocco genitori (può variare a seconda del paese selezionato) e il blocco genitori nel menu. Sarà inoltre possibile impostare un nuovo numero di pin. Nota: Il PIN predefinito può essere impostato su 0000 o 1234. Qualora sia stato definito il PIN (richiesto a seconda della selezione paese) durante la Prima Installazione usare il PIN definito.

Imposta il timer di spegnimento di modo che spenga la TV dopo un determinato intervallo di tempo. imposta i timer per i programmi selezionati.

imposta la data e l’ora.

Impostazioni satellite

Configura le impostazioni del satellite.

attiva o disattiva le opzioni sorgente selezionate.

Altre impostazioni: visualizza altre opzioni di impostazione della TV: Timeout menu

Modifica la durata di timeout per le schermate del menu.

Scansione dei canali criptati

Quando questa impostazione è attiva, il processo di ricerca localizzerà anche i canali criptati.

Attiva o disattiva il sistema di sfondo blu quando il segnale è debole o assente.

Aggiornamento software

Assicurarsi che il ricevitore digitale contenga sempre il software più aggiornato.

Versione applicazione

Visualizza la versione dell’applicazione.

Attiva eventuali funzioni speciali inviate dall'emittente.

La descrizione audio fa riferimento a una traccia audio aggiuntiva per le persone non vedenti e ipovedenti che si servono di supporti multimediali visivi, compresi spettacoli televisivi e film. Sarà possibile servirsi di questa funzione solo se l'emittente supporta la presenza di una traccia narrativa aggiuntiva.

Spegnimento TV automatico

Sarà possibile indicare il valore di timeout della funzione di spegnimento automatico. Dopo che il valore di timeout è stato raggiunto e la TV non viene usata per il tempo selezionato, si spegnerà

Ricerca Standby (opzionale)

Nel caso in cui la Standby ricerca sia impostata su ON, quando la TV si trova in modalità standby verranno cercate le trasmissioni disponibili. Nel caso in cui la TV localizzi trasmissioni nuove o mancanti, verrà visualizzato un menu a video che chiede se eseguire o meno queste modifiche. L’elenco canali verrà aggiornato e modificato dopo questa procedura.

Nel caso in cui la TV venga accesa in un negozio sarà possibile attivare questa modalità Quando la Modalità Store è attivata, alcuni elemento nel menu TV potrebbero non essere impostabili.

Questa impostazione configura la preferenza relativamente alla modalità di accensione.

Biss è un sistema di codifica del segnale satellitare usato per alcuni broadcast. Per inserire la chiave Biss in un broadcast, è possibile usare l’impostazione Chiave Biss del menu Altre impostazioni. Evidenziare Chiave Biss e premere Ok per inserire le chiavi nel broadcast desiderato.

Installa e Sintonizza contenuti del menu Ricerca automatica dei canali (Retune Risintonizzazione) Timer (ove disponibile)

Visualizza le opzioni di sintonizzazione automatica Antenna digitale:Ricerca e salva le stazioni antenna DVB. Cavo digitale:Ricerca e salva le stazioni cavo DVB. Analogico: ricerca e salva le stazioni analogiche. Antenna digitale & analogica: Ricerca e salva le stazioni antenna DVB. Cavo digitale & analogico: Ricerca e salva le stazioni antenna DVB. Satellite: Cerca e salva tutti i canali satellitari.

Ricerca manuale dei canali

Questa funzione può essere usata per l’inserimento manuale di trasmissioni.

Ricerca canali di rete

Visualizza la versione dell’applicazione.

Sintonizzazione Fine analogica

Sarà possibile utilizzare questa impostazione per la sintonizzazione dei canali automatici. Questa funzione non è disponibile se non ci sono canali analogici salvati.

Rileva tutti i canali memorizzati e le impostazioni, reimposta la TV sulle impostazioni di fabbrica e avvia la prima installazione.

Cancella Elenco servizi

(*) Questa impostazione è visibile solo quando l'opzione "Paese" è impostata su "Danimarca, Svezia, Norvegia o Finlandia". L’uso di questa impostazione elimina i canali memorizzati. Italiano - 65 -

Funzionamento generale Utilizzo dell'elenco canali La TV ordina tutte le stazioni salvate nell'Elenco dei Canali. Sarà possibile modificare questo elenco dei canali, impostare i canali preferiti o le stazioni attive da elencare servendosi delle opzioni Elenco Canali (Channel List). Configurazione delle impostazioni genitori Per proibire la vista di alcuni problemi, i canali e i menu possono essere bloccati servendosi del sistema di controllo genitori.

per visualizzare le opzioni del menu di blocco parentale è necessario inserire il codice PIN. Dopo aver codificato il codice PIN corretto, viene visualizzato il menu delle impostazioni parentali. Blocco menu: l'impostazione Blocco menu attiva o disattiva l'accesso al menu. Blocco adulti: Quando è impostata, questa opzione riceve le informazioni per adulti dalla trasmissione e se il livello adulti è disattivato viene disattivato l'accesso all'emittente. Blocco bambini (Chiusura di sicurezza): Quando il Blocco Bambini è impostato, l'apparecchio TV può solo essere controllato manualmente dal telecomando. In tal caso, i tasti del pannello frontale non funzioneranno. Imposta PIN: definisce un nuovo numero PIN. Nota: Il PIN predefinito può essere impostato su 0000 o 1234. Qualora sia stato definito il PIN (richiesto a seconda della selezione paese) durante la Prima Installazione usare il PIN definito.

Guida programmazione elettronica - EPG Alcuni canali inviano informazioni sui loro programmi delle trasmissioni. Premere il tasto Epg per visualizzare il menu EPG. Pulsante rosso (giorno precedente): Visualizza i programmi del giorno precedente. Tasto verde (Giorno successivo): Visualizza i programmi del giorno successivo. Tasto giallo (Zoom): Premere il tasto Giallo per vedere gli eventi in un intervallo di tempo più ampio. Tasto blu (Filtro): Visualizza le opzioni di filtraggio. SUBT Premere il tasto SUBTITLE per visualizza il menu “Seleziona Genere”. Usando questa funzione, è possibile eseguire una ricerca nel database della guida programmi conformemente al genere. Si effettuerà una ricerca delle informazioni disponibili nella guida programmi, e saranno elencati i risultati conformi ai criteri immessi. Tasto info: Visualizza informazioni dettagliate sui programmi selezionate.

Tasti numerici (salta): passa direttamente al canale preferito con i tasti numerici. OK: Visualizza le opzioni di programma. Tasto testo (Cerca): Visualizza il menu “Guida ricerca”. SWAP (Adesso): Visualizza l’evento attuale del canale evidenziato.

Opzioni programma Nel Menu EPG, premere il tasto OK per accedere al menu Opzioni Evento. Seleziona canale Nel menu EPG, utilizzando questa opzione, è possibile cambiare il canale selezionato. Funzione Timer / Elimina Timer Dopo aver selezionato un programma nel menu EPG, premere il pulsante OK e verrà visualizzata sullo schermo l'Opzione. Selezionare la funzione ''Imposta Timer su Evento'' e premere il pulsante OK. Sarà possibile usare la funzione timer per programmi futuri. Per annullare la funzione promemoria già impostata, evidenziare il programma e premere il pulsante OK. In seguito selezionare l'opzione ''Elimina Timer''. Il timer verrà annullato. Aggiornamento software La TV è in grado di trovare e aggiornare il software sui canali di trasmissione.

Ricerca aggiornamento software tramite interfaccia utente Basterà accedere al proprio menu principale. Scegliere Impostazioni e selezionare il menu Altre Impostazioni. Dal menu Altre Impostazioni, accedere alla sezione Aggiornamento Software, quindi premere il tasto OK per aprire il menu Upgrade Options Opzioni di Aggiornamento. Nel caso in cui vengano trovati nuovi aggiornamenti, ne viene avviato lo scaricamento. Premere OK per continuare con la procedura di riavvio.

Ricerca di 3 AM e modalità aggiornamento Quando la TV è collegata a un segnale antenna. Nel caso in cui sia attivato il menu Ricerca Automatica nelle Opzioni di Aggiornamento, la TV si attiva alle ore 03:00 e ricerca canali di trasmissione per nuovi aggiornamenti software Nel caso in cui venga trovato e scaricato nuovo software, alla prossima accensione la TV si aprirà con una nuova versione software. Nota: Nel caso in cui la TV non si riavvii in 2 minuti, scollegare l’alimentazione collegare nuovamente.

Guida alla risoluzione dei problemi e suggerimenti

La TV non si accende Accertarsi che il cavo di alimentazione sia saldamente collegato alla presa a parete. Le batterie nel telecomando possono essere scariche. Premere il tasto Power sulla TV oppure

Immagine di qualità scadente

• E’ stato selezionato il sistema TV corretto? • Il segnale di livello basso può provocare distorsioni dell’immagine. • Verificare di aver inserito la frequenza di canale corretta nel caso in cui sia stata eseguita la sintonizzazione manuale. • La qualità dell’immagine può risultare scadente quando vi sono due apparecchiature contemporaneamente collegate al televisore. In tal caso, scollegare una delle dispositivi.

• L’assenza di immagine indica che il televisore non riceve alcuna trasmissione. Sono stati selezionati i tasti giusti sul telecomando? Provare ancora una volta. Assicurarsi di aver selezionato la fonte di ingresso corretta. • L’antenna è collegata correttamente? • Il cavo dell’antenna è danneggiato? • Sono state usate le spine giuste per collegare l’antenna? • In caso di dubbio, contattare il rivenditore.

Assenza di audio • Sarà stato disattivato l’audio della TV? Per annullare, premere il pulsante ’’ ’’ o aumentare il livello del volume. • L’audio viene emesso solo da un altoparlante. Il bilanciamento è impostato solo ad un estremo? Vedere il Menu Suono.

Telecomando - non funziona • Le batterie potrebbero essere state inserite in modo non corretto. Sostituire le batterie.

Sorgenti di ingresso - non è stato possibile effettuare la selezione • Se non è possibile selezionare una fonte di ingresso è possibile che non sia collegato alcun dispositivo. • Controllare i cavi AV e le connessioni se si è cercato di collegare un dispositivo.

Modalità tipica monitor - ingresso PC La tabella che segue illustra alcune delle modalità di visualizzazione tipiche del video. La TV potrebbe non supportare tutte le risoluzioni.

Compatibilità segnale AV e HDMI Fonte

(X: Non disponibile, O: Disponibile) In certi casi i segnali della TV LCD possono non essere ricevuti e visualizzati correttamente. Il problema può essere causato dall’incompatibilità con gli standard dei dispositivi di ingresso (lettore DVD, decoder digitale, ecc). Se si dovessero verificare tali problemi, contattare il rivenditore e il produttore dei dispositivi.

Formati di file supportati per la modalità USB Media

AAC, HEAAC Formato libero (Bit rate) / 8KHz ~ 48KHz (Frequenza di campionamento)

(funziona solo con file video)

64Kbps ~ 1.5Mbps (Bit rate) / 8KHz ~ 48Khz (Frequenza di campionamento)

384Kbps (Bit rate) / 8KHz ~ 48Khz (Frequenza di campionamento)

64~128Kbps (Bit rate) / 8KHz (Frequenza di campionamento)

Risoluzione (LxH): 1024x768, 6291456 bytes

Risoluzione (LxH): 9600x6400, 3840000 bytes

Risoluzione (LxH): 1200x800, 3840000 bytes

Risoluzioni DVI supportate Se si collegano dei dispositivi ai connettori della TV utilizzando cavi di conversione DVI (non in dotazione), e possibile fare riferimento alle seguenti informazioni sulla risoluzione. 56Hz
