MANUALE UTENTE TPG21KRDWH GE

Da un lato all'altro

Frigoriferos

Manuale del proprietario e d'installazione

La sezione in italiano inizia alla pagina numero 109

Lado a Lado

Frigorínicos

Dispositivo automatico

para hacer hielo 87

2 Selezione la almohadilla

Recipiente del frigorifico
Recipiente abatible del congelador

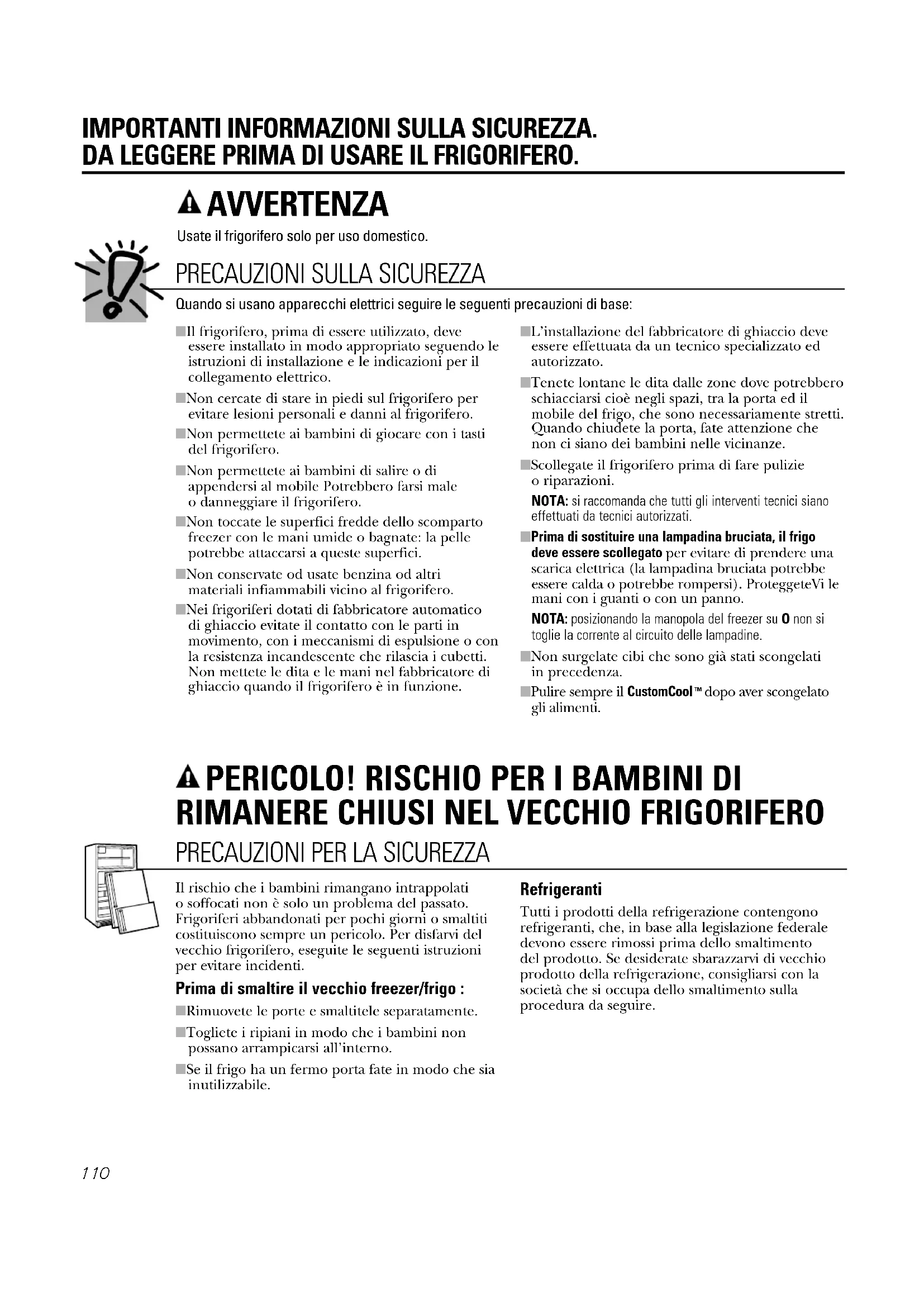

Importanti informazioni

sulla sicurezza 110, 111

Istruzioni per l'uso

Regolazione delle temperature. 112, 113

TurboCool 114

Instruzioni per l'uso

del CustomCool 115, 116

Filtore dell'acqua. 117

Portedelfrigorifero 118

Contenitori e ripiani delle

controporta 118, 119

Caratteristicaddizionali 119

Ripiani e cestelli 120

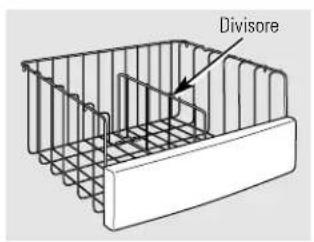

Freezer 121

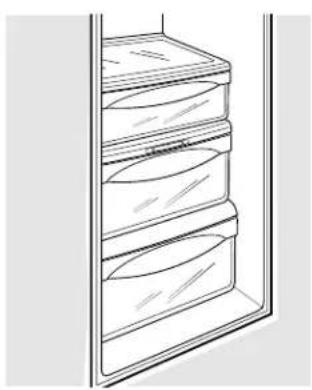

Ripiani cassetti 122

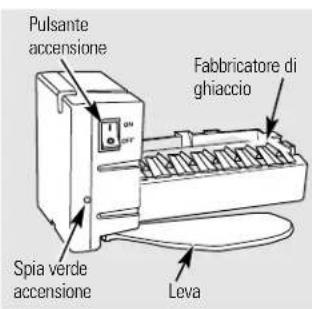

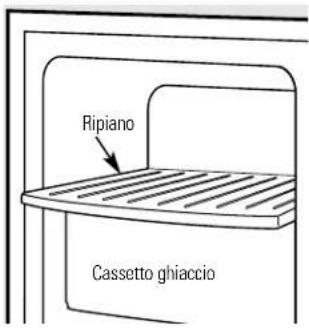

Fabbricatore automatico di ghiaccio 123

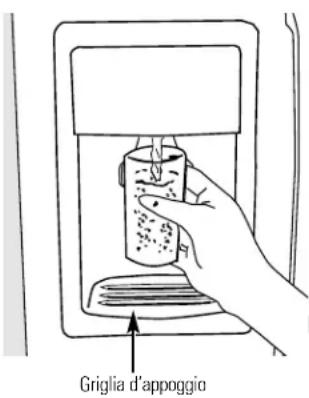

Distributore di acqua eghiaccio. 124, 125

Manutenzione e pulizia del

frigorifero. 125, 126

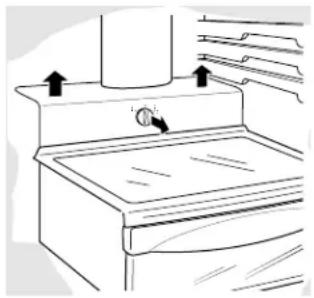

Sostituzione delle lampadine 127

Istruzioni per l'installazione

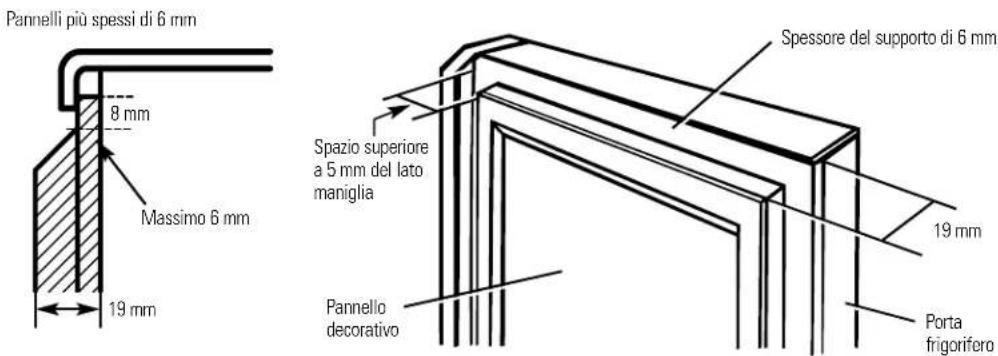

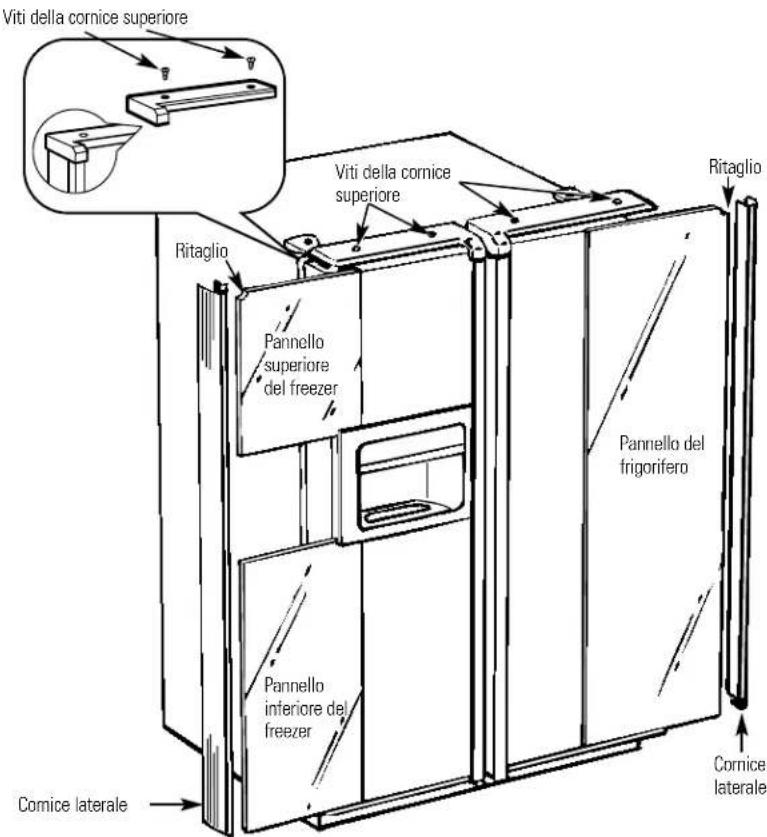

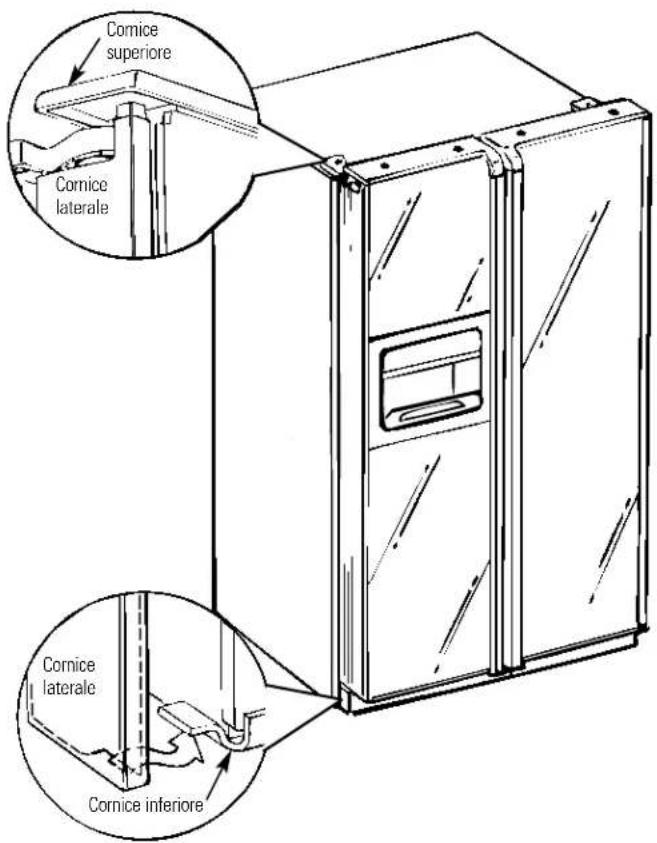

Kit di cornici e pannelli

di rivestimento 128-131

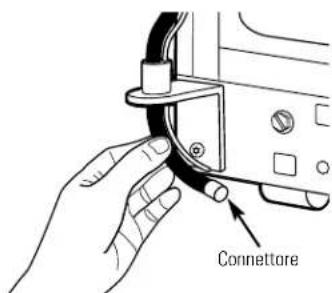

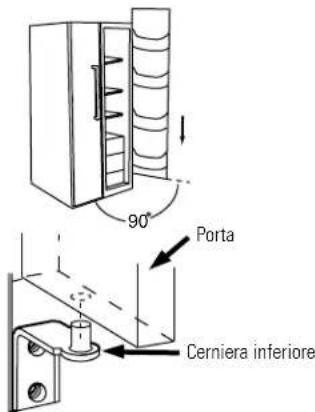

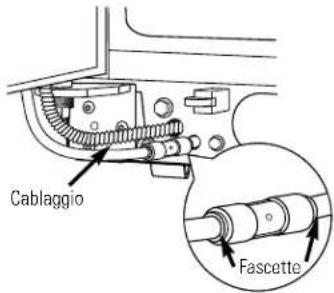

Smontaggio e rimontaggio delle porte.... 132

Collegamento del fabbricatore

di ghiaccio automatico 133

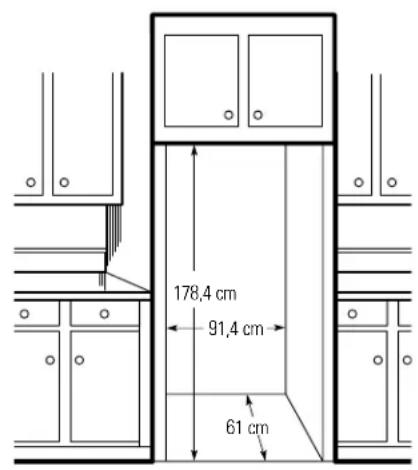

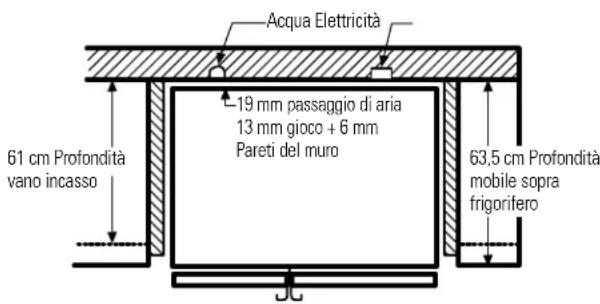

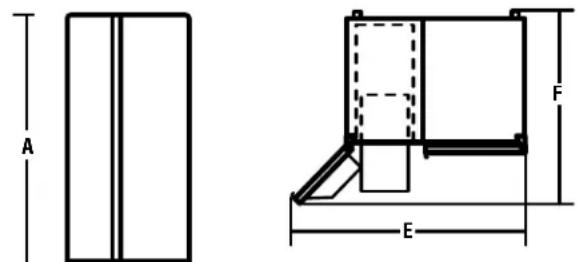

Dimensioni per una corretta

installazione 133

Regolazione delle ruote 134

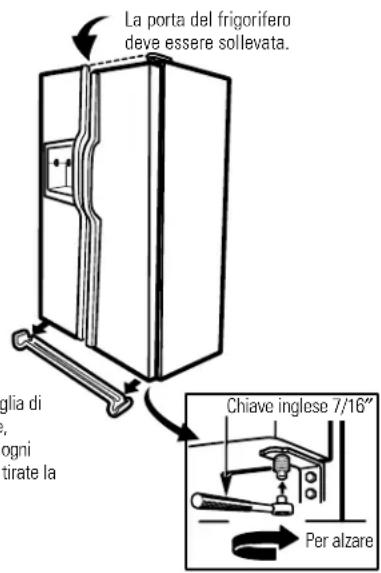

Allineamento delle porte 134

Dimensioni c specifiec 135

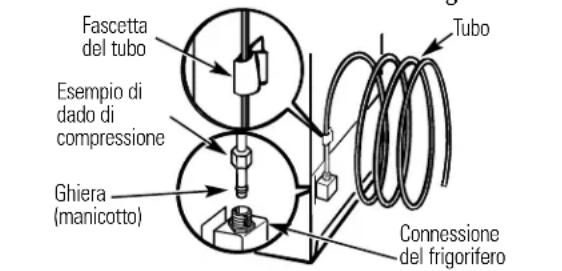

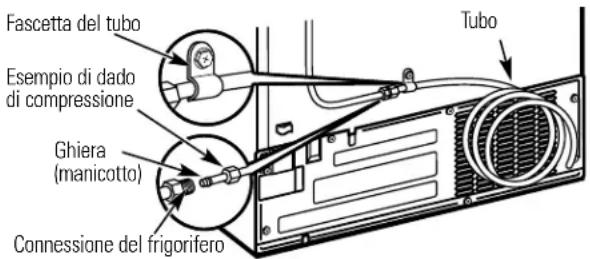

Installazione della tubazione

dell'acqua. 136, 137

Consigli utili per la risoluzione

di alcuni problemi. 139-142

Rumorosità normali di funzionamento. . . . 138

Scrivete il vostro numero di modello (model)

e di matricola (serial) qui:

Modello #

N^ di matricola (Serial)

Troverete questi numero in una etichetta situata all'interno del Vostro vano frigorifero in alto, sulla parete destra vicino al pannello di controllo.

AVVERTENZA

Usate il frigorifero solo per uso domestico.

PRECAUZIONI SULLA SICUREZZA

Quando si usano apparecchi elettrici seguire le seguenti precauzioni di base:

Il frigorifero, prima di essere utilizzato, deve essere installato in modo appropriato seguendo le istruzioni di installmente e leindicazioni per il collegamento elettrico.
Non cercate di stare in piedi sul frigorifero per evitare lesioni personali e danni al frigorifero.
Non permiette ai bambini di giocare con i tasti del frigorifero.
Non permettete ai bambini di salute o di appendersi al mobile Potrebbero farsi male o danneggiare il frigorifero.
Non toccate le superfici fredde dello scomparto freezer con le mani umide o bagnate: la pelle potrebbe attaccarsi a queste superfici.
Non conserve at od usate benzina od altrimateriali inflammabili vicino al frigorifero.
Nei frigoriferi dotati di fabbricatore automatico di ghiaccio evitate il contatto con le parti in movimento, con i meccanismi di espulsione o con la resistenza incandescente che rilascia i cubetti. Non mettete le dita e le mani nel fabbricatore di ghiaccio quando il frigorifero è in funzione.

L'installazione del fabbricatore di ghiaccio deveseccere effettuata da un technician specializzato ed autorizzato.
Tenete lontane le dita dallc zone dove potrcbbero schiacciarsi cioe negli spazi, tra la porta ed il mobile del frigo, che sono necessariamente stretti. Quando chiudete la porta, fate attenzione che non ci siano dei bambini nelle vicinanzi.
Scollegate il frigorifero prima di fare pulizie o riparazioni.

NOTA: si raccomanda che tutti gli interventi tecnici siano effettuati da tecnici autorizzati.
Prima di sostituire una lampadina bruciata, il frigo delve essere scollegato per evitare di prendere una scarica elettrica (la lampadina bruciata potrebbe essere calda o potrebbe rompersi). ProteggeteVi le mani con i guanti o con un panno.

NOTA: posizionando la manopola del freezer su 0 non si toglie la corrente al circuito delle lampadine.

Non surgelate cibi che sono giornati scongelati in precedenza.
Pulire sempre il CustomCool™ dopo aver scongelato gli alimenti.

PERICOLO! RISCHIO PER I BABBINI DI RIMANERE CHIUSI NEL VECCHIO FRIGORIFERO

PRECAUZIONI PER LA SICUREZZA

Il rischio che i bambini rimangano intrappolati o soffocati non è solo un problema del passato.

Frigoriferi abbandonati per pochi giorni o smaltiti costituiscono sempre un pericolo. Per disfarvi del vecchio frigorifero, eseguite le seguenti istruzioni per evitare incidenti.

Prima di smaltire il vecchio freezer/frigo :

Rimuvete le porte e smaltitele separatamente.
Togliete i ripiani in modo che i bambini non possano arrampicarsi all'interno.
Se il frigo ha un fermo porta fate in modo che sia inutilizzabile.

Refrigeranti

Tutti i prodotti della refrigerazione contengono refrigeranti, che, in base alla legislazione federale devono essere rimossi prima dello smaltimento del prodotto. Se desiderate sbarazzarvi di vecchio prodotto della refrigerazione, consigliari si con la società che si occupa dello smaltimento sulla procedura da seguire.

AVVERTENZA

Per minimizzato le possibilità di elettrocuzione, il cavo di alimentazione di quello apparecchio è dotato di una spina con presa di terra, che corrisponde ad una analoga presa collegata alla terra.

Fate controllare la presa e l'impiano elettrico da un elettricista qualificato per assicurarvi che la presa sia correttamente collegata alla terra.

Quando si trovava una presa perché collegamento con la terra, è vostra personale responsabilità ed obbligo di sostituirla con una collegata alla terra.

Prima di usare il frigorifero assicuratevi del corretto collegamento alla terra

Spina con collegamento con la terra

Il frigorifero deve essere sempre collegato alla sua presa di terra individuale. Questa precauzione assicura le migliori prestazioni ed evita il sovraccarico dei circuiti elettrici dell'appartamento, che cui causare incendi dovuti al surriscaldamento dei fili elettrici. Fare riferimento alla tabella delle prestazioni che si trova sul frigorifero per informazioni sul voltaggio, potenza e frequenza. Se la spina non corrisponde con la presa a muro, sostiturla con una appropriata.

IMPORTANTE: La sostituzione delle spine e dei cavi deve essere sempre eseguita da un elettricista qualificato o da un agente dell'assistenza alla clientela. In alcuni Paesi, la sostituzione di spine e cavi è consentita solo se è eseguita da un elettricista specializzato.

Se il cavo di alimentazione è danneggiato,esso devecessere sostituito da un agente del servizio di assistenza per evitare pericoli.

Non rimuovete mai la spina alla presa tirandola per il filo. Afferrate sempre la presa con le dita e ritiratela orizzontalmente alla presa.

Riparate o sostuite immediatamente i cavi che sono sfilacciati o danneggiati. Non usate cavi che presentano intagli o abrasioni sulla loro lunghezza o alle estremità.

Quando spostate il frigorifero dal muro fate attenuation a non passare con le ruote sopra al cavo.

Sostituzione dei cavi principali

Quando necessario, i cavi principali devono essere sostituiti con cavi ottenibili presso il rivenditore. Se il cavo è stato danneggiato sare applicata una tariffa prevista per la sostuzione di questi cavi.

Il frigorifero deve essere posizionato in modo da poter accedere lavorante alla presa di corrente.

LEGGETE E SEGUISE SCRPOLOSAMENTE QUESTE ISTRUZIONI

CONSERVATE QUESTO MANUALE DI STRUZIONI

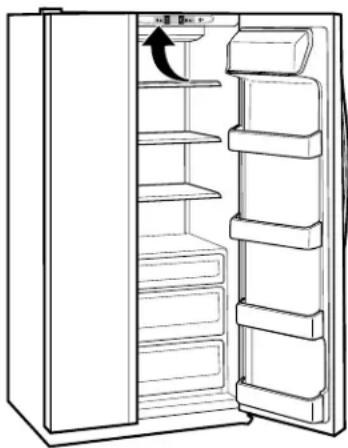

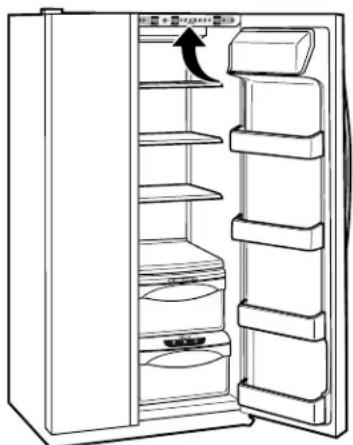

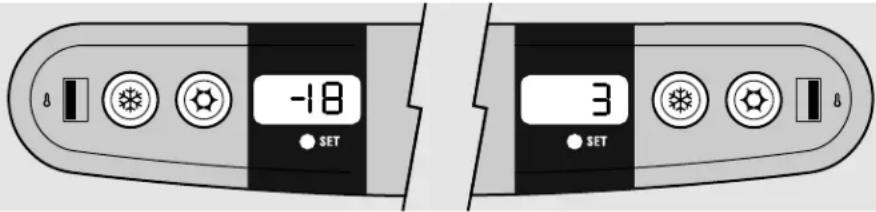

Regolazione delle temperature nei modelli

dotati di CustomCool™ (per gli altri modelli consultare la pagina successiva).

I comandi delle temperature sono preregolati in fabbrica a 3^ per il comparto frigorifero e -18^ per il comparto freezer. Aspettate 24 ore per consentire alle temperature di stabilizzarsi

Il display più visualizzare sa la temperature impostata che la temperature reale del frigorifero e del freezer. La temperature reale più essere leggermente diversa da quella impostata a seconda delle condizioni ambientali e della frequenza di apertura dalle porte.

Selezionando 0 (off), per uno od entrambi i comparti, il frigorifero ed il freezezer non funzioneranno più e quando non raffredderanno, ma nei circuiti elettrici continuera ad esserci la corrente.

NOTA: il frigorifero viene consegnato con una pellicola che protege il sistema di controllo delle temperature. Rimuovete esta protezione se non è stata fatto durante l'installazione.

Per variare la temperatura, premete e rilasciate ^+ oppure -. La luce SET si accendera e vi indicherà le temperature. Per cancellare premete ^+ oppure - fino a quando non compare la temperatura desiderata. Le temperature del frigo posso sono variare fra 1^ e 7^ e quale del freezer fra -21^ e -14^ .

Quando le temperature desiderate sono state selezionate, dopo 5 secondi il display tornera ad indicare le temperature presenti in quel momento nei due comparti frigorifero e freezer. Ogni volta che selezionate nuove temperature attendete 24 ore per consentire alle temperature di stabilizzarsi.

Per spagnere l'apparecchio, premete il pulsante ^+ sua per frigorifero che per il freezer fino a quando il "display" indica 0 (off). Per ripristinarlo premete, il pulsante - sua per il frigorifero che per il freezer.

La luce SET si accenderà nella zona selezionata. Quindi premere nuovamente il pulsante - (sul lato dove la luce SET è accesa) e le temperature ritorneranno ai valori di -18^ per il freezer e 3^ per il frigorifero. Posizionando uno od entrambi i pulsanti su 0 (off) i comparti frigorifero e frezzer non raffredderanno più, ma nei circuiti elettrici continuera ad esserci la corrente eletrica.

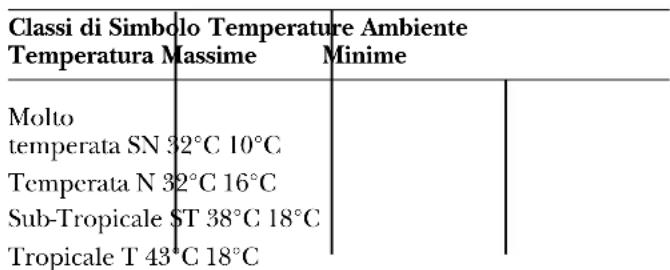

Limiti delle temperature ambiente

Questo frigorifico è stato progettato per funzionare con specifiche temperature ambientali descritte dalla "Classe di Temperatura" che trovate sull'etichetta al suo interno.

Classi di Simbolo Temperature Massime		ra ambiente Minime
Molto temperata	SN	32°C	10°C
Temperata	N	32°C	16°C
Sub-Tropicale	ST	38°C	18°C
Tropicale	T	43°C	18°C

NOTA: la temperatura interna può dipendere da vari fattori come il posizionamento del frigo, la temperatura dell'ambiente e la frequenza con la quale si aprono le porte. Regolate la temperatura in modo da compensare questi fattori.

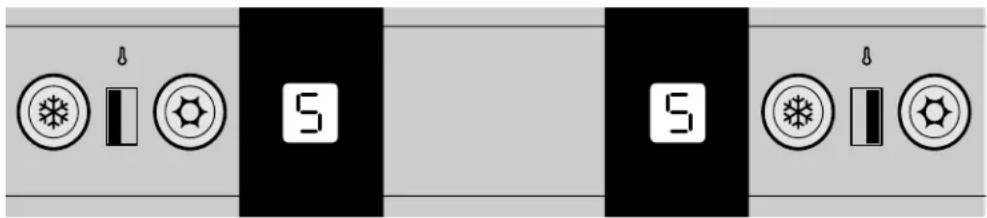

Le temperature vengono selezionate in fabbrica ed impostate sul 5 sua per il comparto frigorifero che per il comparto freezer. Attendete 24 ore per permettere alle temperature di stabilizzarsi.

Saranno necessarie alcune regolazioni per ottenere le temperature ottimali. Attendete 24 ore per ottenere la stabilizzazione delle stesse.

Selezionando 0 per uno od entrambi i comparti frigorifero e freezer quosti smetteranno di funzionare, ma nei circuiti elettrici continuera ad esserci la corrente.

La selezione delle temperature è molto personale, dipende dall'uso e dalle condizioni desiderate e quando richiede sicuramente numerousi tentativi al fine di ottenere la temperatura ottimale desiderata.

NOTA: il frigoriferoiene consegnato con una pellicola che protege il sistema di controlo. Rimuovete esta protezione se non è GISato fatto durante l'installazione.

Limiti delle temperature ambiente

Questo frigorifero è stato progettato per funzionare con specifiche temperature ambientali descritte alla "Classe di Temperatura" che trovate sull'etichetta posta al suo interno.

NOTA: la temperatura internaouldipendere da varifattori come il posizionamento del frigo,la temperatura dell'ambiente e la frequenza con la quale si aprono le porte.Regolate la temperatura in modo da compensare questi fattori.

Regolazione delle temperature.

Le temperature vengono selezionate in fabbrica ed impostate sul 5 sua per il comparto frigorifero che per il companto freezer. Attendete 24 ore per permettere alle temperature di stabilizzarsi.

Saranno necessarie alcune regolazioni per ottenere le temperature ottimali. Attendete 24 ore per ottenera la stabilizzazione delle stesse.

Selezionando 0 per uno od entrambi i comparti frigorifero e freezezer questi smetteranno di funzionare, ma nei circuiti elettrici continuera ad esserci la corrente.

La selezione delle temperature è molto personale, dipende dall'uso e dalle condizioni desiderate e quando richiede sicuramente numerousi tentativi al fine di ottenere la temperatura ottimale desiderata.

NOTA: il frigorifero viene consegnato con una pellicola che protege il sistema di controllo. Rimuovete esta protezione se non è GISato fatto durante l'installazione.

Limiti delle temperature ambiente

Questo frigorifero è stato progettato per funzionare con specifiche temperature ambientali descritte alla "Classe di Temperatura" che trovate sull'etichetta posta al suo interno.

Classi di Simbolo Temperature		re Ambiente
Temperatura Massime		Minime
Molto temperata SN 32°C 10°C
Temperata N 32°C 16°C
Sub-Tropicale $T 38°C 18°C
Tropicale	T	43°C 18°C

NOTA: la temperatura interna può dipendere da vari fattori come il posizionamento del frigo, la temperatura dell'ambiente e la frequenza con la quale si aprono le porte. Regolate la temperatura in modo da compensare questi fattori.

TurboCool.

Come funziona

TurboCool raffredda rapidamente il compartmento frigorifero in modo da raffreddare gli alimenti più rapidamente. Usate TurboCool quandoaggiungete una grande quantità di alimenti al compartmento frigorifero, eliminando gli alimenti che sono stati esposti a temperatura ambiente o i resti. Questo dispositivo può essere usato quando il frigorifero non ha ricevuto alimentazione elettrica per un periodo prolongato.

Una volta acceso, il compressore si attiva immediatamente e i ventilatori si accendono e si spengono ad alta velocità quando necessario per un periodo di otto ore. Il compressore continua a funzionare fino a che il comparto frigorifero raggiunge una temperatura di 1^ quando si attiva e disattiva per mantenere questa regolazione di temperatura. Dopo 8 ore, se il TurboCool non è premuto di nuovo, il compartmento ritorna alla sua originaria impostazione.

Modo di impiego

Premere TurboCool. La spia del TurboCool si accende.

Quando il periodo di attivazione del TurboCool è completata, la spia del TurboCool si spegne.

NOTA: La temperature del frigorifero non può essereambiata durante il periodo di funzionamento del TurboCool.

La temperatura del freezer non è influenzata dal TurboCool.

Quando si aprono le porte del frigorifero durante il periododi attivazione del TurboCool, i ventilatori continuano ad essere attivati.

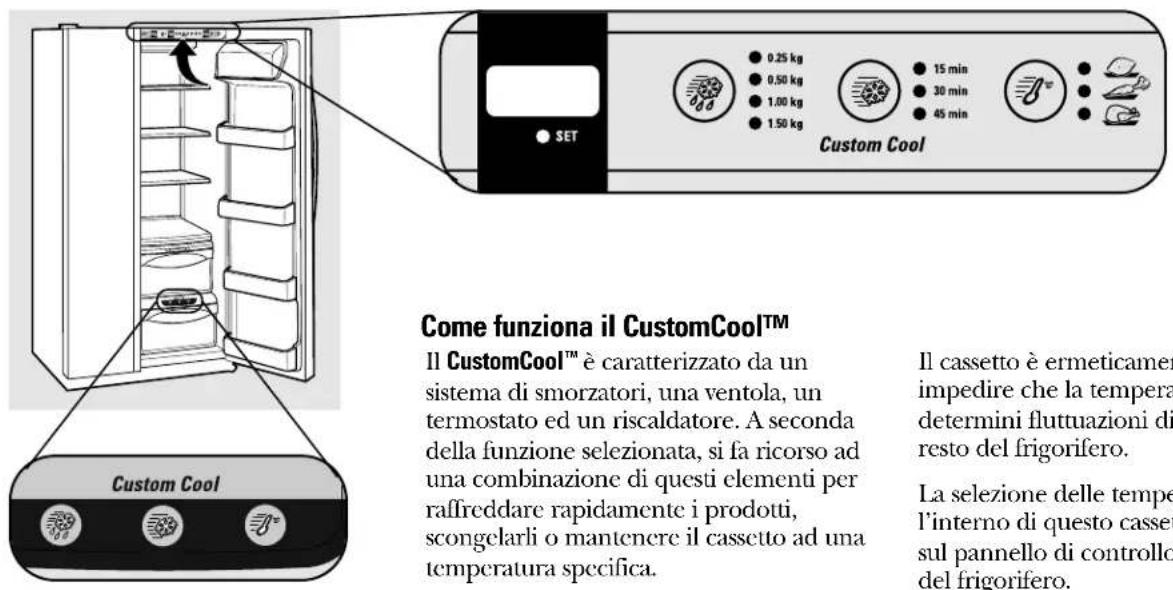

Istruzioni per l'uso del CustomCool™ (solo in alcuni modelli).

ExpressThaw™ (Scongelamento veloce)

ExpressChillTM (Raffreddamento veloce)

Come funziona il CustomCool™

Il CustomCool™ è caratterizzato da unsystema di smorzatori, una ventola, untermostato ed un riscaldatore. A seconda della funzione selezionata, si fa ricorso aduna combinazione di questi elementi perraffreddare rapidamente i prodotti, scongettarli o mantencere il cassetto ad una temperature specifica.

Come si usa:

Vuotate il cassetto. Collocate il vassoio di raffreddamento/scongelamento con la piastra di metallo orientata verso il basso per raffreddare e conservare i prodotti, o orientata verso l'alto per scongelarli. Ponete i prodotti sul vassoio e chiudete il cassetto ermeticamente.
2 Selezionate per il cassetto: ExpressThaw™ (Scongelamento velocel), ExpressChill™ (Raffreddamento velocel) SelectTemp™ (Impostazione temperatura) Il display e la luce SET si accenderanno. Premete il tasto fino a quando la luce apparirà in corrispondenza della selezione desiderata. Usate la tabella per realizzare una scelta ottimale.
Per bloccare anticipatamente una funzione prescelta premere il tasto fino a quando scompare la selezione ed il display si spegne.
Quando ExpressThaw ed ExpressChill sono in funzione, sul display, compare il conta alla rovescia del tempo che manca alla fine.

Il cassetto ermeticamente sigillato per impedire che la temperatura al suo interno determini fluttuazioni di temperatura nel resto del frigorifero.

La selezione delle temperature, per l'interno di quello cassetto, viene effettuata sul pannello di controllo nella parte alta del frigorifero.

Dopo che il ciclo ExpressThaw, " è terminato il tasto dovrà clessone ricollocato su MEAT (-1^) per conservare gli alimenti forn a quando non verranno utilizzati.
La temperatura del CustomCool visualizzata sul display, cui escre leggermente diverse rispetto a quella impostata, a causa delle condizioni ambientali esterne e della frequenza dell'apertura delle porte.

NOTA: quando si usa ExpressThaw™ si raccomanda di avolgere gli alimenti in apposti sacchetti di plastica. Cio impedisce gocciolamenti e favorisce uno scongelamento ottimale.

Tabella per l'uso del CustomCool™

NOTA: I risultati possono dipendere dal tipo di protezione, alla temperatura iniziale e da altre caratteristiche dei prodotti..

ExpressThaw

ExpressChill

SelectTemp

0.25 kg (4 ore)

Hamburgers (0.25kg)
Fette di filetto avolte individualmente (0,25kg)

0.50 kg (8 ore)

Petti di pollo (0,5kg)
Carne tritata (0,5kg)
Bistecche (0,5kg)

1,0 kg (10 ore)

Petti di pollo (1kg)
Came tritata (1kg)
Bistecche (1kg)

1,50 kg (12 ore)

Petti di pollo (1,50kg)
Carne tritata (1,50kg)
Bistecche (1,50kg)

15 minuti

1 latina (355 ml)
2 piccoli cartoni di succo di frutta (175-240 ml l'una)

30 minuti

Da 2 a 6 lattine (355 ml 'una)
2 bottiglie di plastica (590 ml l'una)
Da 4 a 6 cartoni di succo di frutta (175-240 ml l'uno)
3 pacchetti in alluminio di succo di frutta
Bottiglia di vino (750ml)

45 minuti

2 litri di bevanda
1,9 litri di succo
Gelatina - 1 pacchetto

Agrumi (6^)

Aranci, limoni, lime, ananas, meloni
■ Piselli, cetrioli, pomodori, melanzane, peperoni, zucchini

Reparto frutta (1^)

Fragole, mirtilli, kiwi, pere, ciliegie, more, uva, prugne, mandarini, mele
Asparagi, broccoli, funghi, spinaci, cavolfiori, granoturco, cipolline verdi, barbabietole, cipolle

Repartocarni (-1^)

Carnc cruda, pesce e pollame

Cartuccia del filtro dell'acqua

La cartuccia del filtro dell'acqua è situata nell'angolo superiore destro del comparto frigorifero.

Quandoambiareilfilter

Una luce sul display si accendera per segnalarVi quando è necessario cancellare la cartuccia del filtrolo dell'acqua. Questa luce diventerà arancione per avvertirvi che dovrete rinnovare il filtrlo al più presto.

Il fatto dovra essereambiato subito dopo che la corrispondente luce sare divertata rossa o se il flusso dell'acqua del dispenser o dell'erogatore di ghiaccio diminuira.

Installazione della cartuccia del filtro dell'acqua

Svitate lentamente in senso antiorario la cartuccia da cancellare. Non capovolgete verso il basso la cartuccia perché ciò potrebbe causare una piccola fuoriuscita di acqua.
Riempite la cartuccia di ricambio con acqua del rubinetto per permettere un maggior flusso dal dispenser subito dopo l'installazione della nuova cartuccia.
3 Allineare la freccia della cartuccia a quella del supporto e porre la parte superiore della nuova cartuccia all'interno del supporto. NON ESERCITATE PRESSIONE. Avitate lentamente girando verso destra fino a la cartuccia si blocca.

Non avvitate troppo la cartuccia: e loro 1/4 di giro alla si inserira automaticamente.

Fate scorrere l'acqua dal dispenser per 3 minuti (circa 6 litri) per pulire il circuito ed evitare spruzzi.
Premete etenete premuto per 3 secondi il tasto RESET WATER FILTER sul dispenser.

NOTA: L'installatione del nuovo filtro cui cause fuoriuscita di spruzzi dal dispenser.

Tappo di sicurezza per il filtrto

Potete utilizzare il tappo di sicurezza per il filtro quando non disponete della cartuccia di ricambio. Il dispenser dell'acqua e del ghiaccio non funzioneranno essere filtrato o tappo di sicurezza.

Cartuccia di ricambio:

Per acquistare una nuova cartuccia di ricambio del filtrlo rivolgeteVi al Vostro centro di assistenza autorizzato.

Porre la parte superiore della cartuccia all'interno del supporte e girare lentamente verso destra

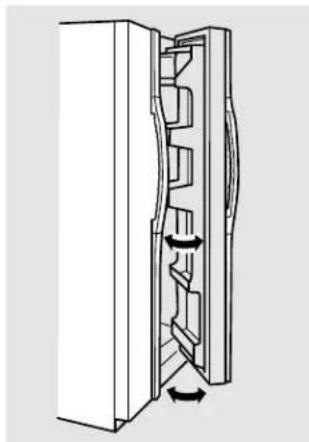

Istruzioni per le porte del frigorifero.

Quando la porta è solo parzialmente aperta si richiude automaticamente. Se l'apertura della porta supera la posizione di stop,essa rimane aperta.

Portedelfrigorifero

Le porte di questo frigorifico sono apparire diverse da quale alle quali si è abituati. La particolare caratteristica dell'apertura e della chiusura delle porte, assicurera una perfetta ed ermetica chiusura delle stesse.

Nell'arco di aperture c di chiusura della porta esiste una posizione di stop. Se l'apertura della porta supera Anything punto alla rimane aperta per facilitare l'estrazione e l'introduzione degli alimenti e dei contentitori. Quando la porta è solo parzialmente aperta si richiude automaticamente.

La resistenza che incontrerete nella posizione di stop sare ridotta se la controporta è caricata.

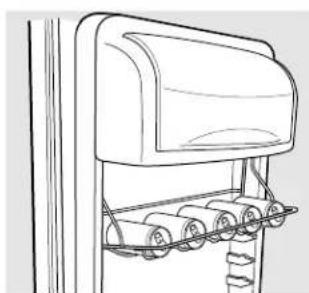

Contenitori e ripiani delle controporta del frigorifero e del freezer.

Non tutti i modelli hanno le stesse caratteristiche.

Contenitore del frigorifero
Contenitore inclinabile del freezer

Contenitori estraibili della porta del frigorifero e del freezer

Contenitori larghi

Gli spaziosi contentitori delle porte del frigorifero ed i cestelli del freezer sono regolabili.

Per toglierli: tirate il contentatore verso l'alto ed estrarlo.

Per riporli: inserite i contentitori nei supporti e spingere verso il basso.

Contenitori piccoli

Per toglierli: tirate il contentatore verso l'alto ed estrarlo.

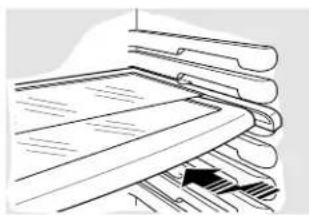

Per riporli: posizionateli nella sagoma rettangolare situata sulla porta c spingeteli nel supporto.

Divisorio serve per evitare che qualsi alimento conservato nel contentore cada o si ribalti. Afferrando il divisorio con le dita nella parte posteriori potrete spostarlo posizionandolo secondo le Vostre csigenze.

Ferma bottiglie

Il ferma bottiglie è regolabile e consente di non far cadere le bottiglie.

Per rimuoverlo: sollevate la parte frontale, tirate versusl alto ed extractelo.

Per riporlo: agganciate la parte posteriore del porta bottiglie ai supporti situati sulla controporta e spingete verso il basso.

Premere la levetta

Ripiani scorrevoli "raccogligocce"

I ripiani scorrono all'esterno garantendo il massimo comfort nel ripore c prelevare quando posizionato sulla parte posteriore degli stessi. Lo speciale profilo a tenuta ermetica trattiene i liquidi versati inavvertamente. AssicurateVi di aver spinto il ripiano fino in fondo prima di chiudere la porta.

Per rimuoverli:

sfilate il ripiano fino a quando si blocca e quindi premete la levetta verso il basso ed estretelo.

Per riporli:

allinate il ripiano con le guidc e fateo scorrere verso l'interno. Il ripiano puo essere riposizionato solo a porteccompletamente aperte (a 90^ .Per ripore il ripiano, farlo scivolare otre gli arresti e inclinarlo verso il basso.Far scivolare il ripiano in basso verso la posizione desiderata, allinateco ai supporti c sistematelo in posizione.

Assicuratevi che tutti i ripiani siano ben inserti prima di chiudere la porta.

Ripiano retrattile di QuickSpace™

Questo ripiano più dividiers in due parte e farne scivolare una ricerca per consentire la conservazione di oggetti più alti sul ripiano inferiore.

Questo ripiano cui si sono, reinsertito o spostato come il ripiano estraibile descritto più sopra.

In alcuni modelli questo ripiano non più essere posizionato nella guida più bassa del frigorifero.

Rastrelliera rimovabile per le bottiglie

La rastrelliera rimovibile è studiata per riporre le bottiglie in posizione coricata. Puo essere agganciato a qualsiasi ripiano estraibile.

Per installarla:

Allineare la parte superiore delle scanalature con la parte superiore della rastrelliera con le linguette sotto il ripiano.

Quindi far scivolare la rastrelliera all'indietro per bloccarla in posizione.

Ripiano per vino e bevande sulla porta (su alcuni modelli)

Questo ripiano contiene fino a 5 lattine, una bottiglia di vino e una bottiglia da 2 litri di bevande gassate.

Il ripiano pende dai lati del contentitore dei laticini.

Per rimuoverlo:

Vuotare il ripiano.
Tenendo il fondo del contentatore, sollevare la parte anteriore direttamente, quando muoverve verso l'alto e verso l'esterno.
Per staccare il ripiano dal contentitore, estrarre i cavi dai fori su agli lato del contentitore.

Per reinstallarlo:

Riattaccare il ripiano ai lati del contentitore.
2 Inserire il lato posteriore del contentitore negli appositi supporti della porta. Quindi premere verso il basso sulla parte anteriore del contentitore. Il contentitore si bloccherà in posizione.

Non tutti i modelli hanno le stesse caratteristiche.

Cestelli profondidel freezer

Per rimuoverli, spingete il cestello complemente verso la parte interna del freezer, sollevatelo fino a quando i ganci posteriori si sbloccano, tiratelo verso l'alto ed estraevelo.

Il divisore più essere utilizzato per preparare pacchetti di alimenti. Per conservare grandi pacchetti, bastaiegare il divisore verso il basso.

AssicurateVi che i cestelli siano ben inserti prima di chiudere la porta.

AVVERTENZA: le prestazioni del refrigeratore possono essere influenzate negativamente, se non si usano i cestelli. La conservazione di pacchetti di alimenti perché usare i cestini, cui可能导致 prestazioni della temperature, dovuta a limitazioni del flusso dell'aria all'interno del refrigeratore.

Cestelli del freezer

Per rimuoverli, estraeteli fino a quando si bloccano, solvate la parte anteriore e sfilateli.

Assicuratevi che i cestelli siano ben inserti prima di chiudere la porta.

AVVERTENZA: le prestazioni del refrigeratore possono essere influenzate negativamente, se non si usano i cestelli. La conservazione di pacchetti di alimenti perché usare i cestini, cui可能导致 scadenti prestazioni della temperature, dovuta a limitazioni del flusso dell'aria all'interno del refrigeratore.

Ripiani del freezer estraibili

Per rimuoverli, estraeteli fino all'arresto, sollevate la parte anteriore c sifaleti.

Assicuratevi che i ripiani siano ben inserti prima di chiudere le porte.

Ripiani fissi del congelatore

Vi sono duc tipi di ripiani fissi.

Per rimuovere quello tipo di ripiano:

Sollevare il ripiano sul lato sinistro.
Estrarre il ripiano.

Per rimuovere quello tipo di ripiano:

Sollevate il dato sinistro del ripiano e farlo scivolare verso sinistra nel centro dei supporti del ripiano.
Ruotare il lato destro del ripiano in alto e fuori dei supporti.

Riempimento del freezer

Riempite il freezer in modo tale da lasciare libero uno spazio di almeno 15mm tra i vari pacchetti c di 15 / 25mm tra l'ultimo pacchetto ed il ripiano superiore. I pacchetti possono sporgere anterionmente dai ripiani, ma devono rimanere ad una distanza di almeno 15mm alla porta.

Gli alimenti da surgelare non devono entrare a contagto con il cibo gia surgelato. Se ogni giorno surgelate degli alimenti dovete cercare di ridurne la quantità.
Se dovete congelare una grossa quantità di alimenti regolare sull'impostazione più fredda. Quando gli alimenti si sono congelati, ripristinare il controllo del frezer nella sua posizione originaria.
La zona dove gli alimenti si surgelano più velocemente è quella centrale è più lentamente sui contentitori della controporta.

Non tenete surgelati gli alimenti per un tempo superiore a quello raccomandato dai produttori.
Se dovesse mancare la corrente o il freezer si guastasse cercate di apriere le porte il meno possibile per evitare di alzare ulteriormente la temperatura internamente.
I ripiani del freezer, contrassegnati con due stelle, sono adatti a conservare solo cibi già surgelati.

Le bibite frizzanti non devono essere conservate in freezer.

Prestazioni del freezer.

Questo frigorifero-freezer e classificato "Quattro Stelle".

La valutazione del rendimento del freezer è espresso in stelle secondo lo STANDARD ISO 8561, riassunto qui di seguito.

SIMBOLI:	TEMPERATURE DI SURGELAZIONE PER GLI ALIMENTI
*	Inferiore a -6°C.
**	Inferiore a -12°C.
*** o	Inferiore a -18°C.

Comunque ci sono delle aree limitate che, come permesso dallo standard, hanno una valutazione di "Due Stelle".

Modelli Localizzazione dei ripiani del congelator
21, 23 Cestello	inferiore e 2 ripiani inferiori della porta, ripiano superiore della porta.
25 Ripiano	sopra il secchiello del ghiaccio, ripiano superiore della porta e 2 piani inferiori della porta.
27 Ripiano	sopra il secchiello del ghiaccio, ripiano superiore della porta e 2 piani inferiori della porta.
29 2 ripian	inferiori della porta.
23 SENZA DISTRIBUTORF	Ripiano superiore della porta.
23CON DISTRIBUTORE DI CUBETTI O DI GHIACCIO TRITATO	3 ripiani inferiori della porta.

Informazioni sui ripiani e cassetti.

Non tutti i modelli hanno le stesse caratteristiche.

Cassetti per frutta e verdura

L'ecesso di umidità che cui accumulari nella parte bassa dei cassetti deve essere asciugata.

In alcuni modelli il cassetto basso ha una chiusura che scivola indietro quando siCTL il cassetto, facilitando cosi l'accesso al suo interno. Quando il cassetto si chiude il ripiano di copertura ritorna automaticamente nella posizione iniziale.

Regolazione dell'umidità

Far scorrere il regolatore di umidita su (alta) per ottenere una elevata umidita, raccomandata per la maggior parte delle verdure.

Invece posizionarcu (bassa)per ottenere bassa umidita,raccomandata per la frutta.

Cassetto a temperatura convertible per la carne

Questo cassetto riceve una corrente di aria fredda tramite un condotto proveniente dal frecczer.

Il dato di variazione della temperatura regola il flusso di aria fredda proveniente dal Climate Keeper.

Regolare il commando sull'impostazione (piu freddo) e conservare le carni fresche.

Regolare il comando su (freddo) per convertire il cassetto alla normale temperatura del frigorifero ed otteneruno spazio extra per le verdure. Il condotto di aria fredda è disattivato. É possibile una regolazione intermedia della temperatura tra i due prestemi.

Rimozione dei cassetti.

Non tutti i modelli hanno le stesse caratteristiche.

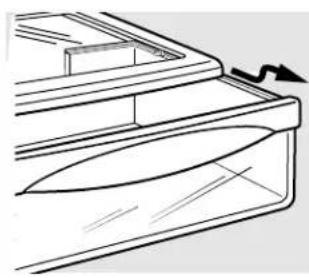

Rimozione dei cassetti

I cassetti superiori possono essere facilemente rimossi tirando il cassetto direttamente verso l'esterno e, quindi, sollevandolo in alto, sopra lo stop.

Se la porta impedisce di fare uscire il cassetto, tentare innanzitutto di rimuovere i ripiani della controporta. Se quello non basta,fare avanzare il frigorifero fino a che la porta possa apriri abbastanza per tirare fuori i cassetti. In alcuni casi sera necessario spostare il frigorifero a destra o a sinistra per poterlo ruotare fuori.

Per rimuovere il cassetto inferiore:

Tirare il cassetto fuori della posizione di stop.
Sollevare la parte anteriore del cassetto in alto e fuori del tirante di sostegno.
3 Sollevare il retro del cassetto in alto e in avanti.

Per riposizionare il cassetto inferiore:

Porre il retro del cassetto nel tirante di soste gno, facendo attenzione che quest'ultimo combaci nelle scanalature posteriori del cassetto.
2 Abbassare la parte superiore del cassetto nel tirante di sostegno.
3 Tirare in avanti la parte posteriore del tirante di sostegno fino a che quest'ultimo si insertisce nella scanalatura situata sulla parte posteriore del cassetto.

Inserire il tirante di sostegno nella scanalatura.

Fabbricatore automatico di ghiaccio.

Il frigorifero appena installment necessita di 12/24 ore prima di iniziare a fabbricare ghiaccio.

Fabbricatore di ghiaccio automatico

Il fabbricatore di ghiaccio produce sette cubetti per ciclo (circa 100/130 cubetti in 24 ore) a seconda della temperatura del comparto freezer, della stanza, del numero delle aperture delle porte e da altri fatti dovuti all'uso.

Per accedere al fabbricatore di ghiaccio:

tirare il ripiano sopra il cassetto del ghiaccio ed estrarlo. Alla fine assicurateVi che sia ben inserito.

Se mettete in funzione il frigorifero prima dell'allacciamento alla rete idrica, spostate il pulsante del fabbricatore di ghiaccio su 0.

Quando sare fatto l'allacciamento alla rette idrica spostate il pulsante su I.

Si udra un cicalino agli volta che il fabbricatore di ghiaccio si riempie di acqua.

Il fabbricatore di ghiaccio si riempie di acqua quando raffredda a -10^ . Un frigorifero appena installato cui impiegare da 12 a 24 ore prima di iniziare a produre cubetti di ghiaccio.

Eliminate i primi cubetti perché potrebbero contentere delle impurità dovute all'allacciamento idrico appena effettuato.

Accertatevi che non vi sua nulla che ostacoli la leva del fabbricatore di ghiaccio.

Quando il contentatore è piano, il fabbricatore arrresta la produzione di cubetti. E'normale che alcuni cubetti siano attacati fra loro.

Se non utilizzate spesso il ghiaccio i cubetti si opacizzano, prendono cattivi odori e si attaccano fra loro.

Se cià accade la luce verde del display lampeggia. Per correggere questa condizione, portare l'interruttore su 0 e rimuovere i cubetti. Per riaviare il fabbricatore, portare l'interruttore su I. Dopo il ripristino del fabbricatore bisogna attendere circa 45 minuti per la formazione di nuovi cubetti.

NOTA: nelle case con pressione dell'acqua inferiore alla media, si può ascoltare il ciclo del fabbricatore diverse volte prima di riempire un contentore.

PERICOLO!

Allacciatevi solo ad acqua potabile. L'installazione del fabbricatore di ghiaccio deve essere effettuata da un tecnico autorizzato.

Cassetto del ghiaccio

Per accedere al ghiaccio, estraete il cassetto.

Per togliere il cassetto, estraetelo sfilandolo delle guide passando sopra posizione di stop.

Come usare il distributore

Selezionate CUBED ICE (ghiaccio a cubetti), CRUSHED ICE (ghiaccio tritato) o WATER (acqua).

Premete il bicchiere delicatamente contro la leva del distributore.

La griglia di appoggio non è auto-drenante.\ quindi è necessario asciugarla o svuotarla\ regolarmente.

Se il distributore di un frigo appena installato non eroga acqua potrebbe esseri formata dell'aria nel tubo di scarico. Tenete abbassata per un paio di minuti la leva in modo da rimuovere l'aria dal tubo riempiendolo d'acqua. Per far passare le impurità dal tubo eliminate i primi sei bicchieri d'acqua.

ATTENZIONE: non mettete mai le dita o qualsiasi oggettono nell'scarico del ghiaccio tritato.

Blocaggio distributore (in alcuni modelli)

Premete il pulsante LOCK CONTROL per tre secondi per bloccare il distributore ed il pannello di controllo. Per sbloccarlo premete ed aspettate altri tre secondi.

Luce distributore.

(in alcuni modelli)

Questo pulsante accende espegne la luce del distributore. La luce si accendeanche quando si mette in funzione il distributore ossia si preme la leva. Se la lampadina si brucia bisogna sostituirla con una lampadina da 6 watt e 12V massimo.

Allarme porta (in alcuni modelli)

Per impostare l'allarme,
premere quello pulsante
fino a che la spia si
accende. L'allarme
emettera un allarme
acustico se una porta è
aperta per più di 3 minuti.
Alla chiusura della porta la
luce ed il suono verranno
automatically eliminati.

Importanti informazioni per i modelli dotati di distributore

Nonaggiungetealto ghiaccio in quanto una diversa quantità potrebbe non tritarsi o non far funzionare il dispenser.
Evitate di riempire totalmente il bicchiere di ghiaccio o di utilizzato bicchieri stretti. Il ghiaccio che rimane nella meta dello scarico potrebbe otturare il condotto. In questo caso rimuovere il ghiaccio con un utensile di legno.
Bcvande cd alimenti non devono essere raffreddati nel contentatore del fabbricatore di ghiaccio. Lattine, bottiglie e confezioni di alimenti possono essere di intralcio al funzionamento del fabbricatore.

Per evitare che il ghiaccio cada al di fuori del bicchiere tenete il bicchiere in prossimità della bocchetta di fuoriuscita.
Ogni tanto può succeedere che del ghiaccio tritato esca pur avendo selezionato CUBED ICE. Ciò succeede quando, occasionallymente, dei cubetti rimangono nel tritatore.
Dopo che vi siete serviti del ghiaccio potrebbe uscire dell'acqua.
Ogni tanto piccole quantità di "neve" possono formarsi nel canale di scarico. Tutto ci è normale e succede sempre quando si preleva parecchio ghiaccio tritato. La "neve" poi evaporerà.

ATTENZIONE: è buona norma non bere acqua o bibite troppo ghiacciate soprattutto quando si tratta di bambini.

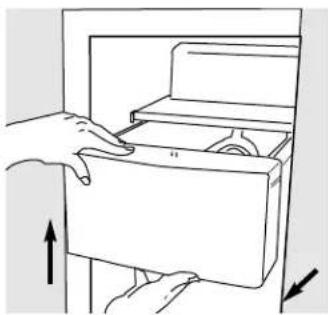

Cassetto contentatore del ghiaccio nei modelli con distributore

Per estrarlo:

posizione l'interrutore del fabbricatore di ghiaccio sulla posizione 0. Tirate verso di Voi il cassetto fino a quando si blocca sfilatclo dalte guide.

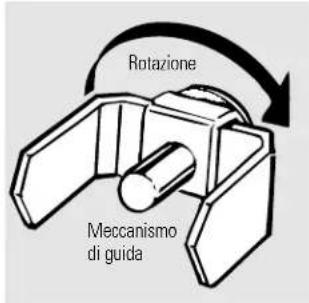

Per riposizionarlo:

quando si reinstalla il cassetto, assicurarsi di spingerlo saldamente in posizione. Se non retrocede completeness, rimuoverlo e ruotare il meccanismo di guida di 1/4 di giro. Quindi spingere di nuovo il cassetto verso l'interno.

Manutenzione e pulizia del frigorifero.

Piattino per la raccolta dell'acqua

Copertura leva dispenser

Pulizia dell'esterno

Il contentatore per la raccolta dell'acqua,除去 il dispenser,va asciugato:l'acqua infatti puo formare dei depositi calcarei. Versate aceto non diluito nel contentatore fino a quando i depositi si sciolgono e si staccano dlliche pareti.

Leva/pulsante del distributore (nei modelli con distributore). Prima di eseguire la pulizia, aprire parzialmente la porta del freezer per evitare la distribuzione di acqua e ghiaccio durante la pulizia. Sui modelli con un pulsante, quello cui cesser Rimoso prima della pulizia. Basta rimuovere il pulsante alla parete posteriore del distributore. Pulire la leva/pulsante in una soluzione di acqua calda e bicarbonato: circa 15ml di bicarbonato per un litro di acqua. Sciacquare accuratamente ed asciugare con uno straccio. Per rimettere il pulsante, inscrire i bordi del pulsante nelle scanalaturc della parete posteriore del distributore. Assicurarsi che la parte superiore del pulsante vada dietro il collare del distributore.

Maniglie delle porte e cornici: pulire con un panno inumidito con acqua saponata. Asciugare con un panno soffice.

Mantenere l'esterno pulito.Passare un panno leggermente inumidito con una cera per apparecchi da cucina o con un detergente neutro per piatti. Ascugare e lucidare con un panno soffice e pulito.

Non asciugate il frigorifero con panni sporchi o bagnati.
Questa operazione può lasciare un residuo in grado di erodere la vernice. Non usare lana di vetro o detergenti in polvere, biancheggina o detergenti contententi biancheggina, in quanto quosti prodotti sono graffiti o rimuoverve la rifinitura.

Pulizia interna

Per prevenir cattivi odori, lasciate una scatola di bicarbonato di sodio aperta sua nel reparto frigo che nel reparto freezer.

Rimuovere la spina alla presa prima di iniziare la pulizia. Se non è possibile, eliminare l'umidità alla spugna o dai panni quando si lavorava nei pressi di interruttori, luci e comandi.

Usate una soluzione di bicarbonato di sodio ed acqua calda (un cucchiaio da ravola per agli quarto di litro) per pulire ed eliminare gli odori. Sciacquate con acqua ed asciugate.

L'uso di detergenti diversi da quelli consigliati potrebbe danneggiare irrmediabilmente l'interno del frigorifero. Non usare prodotti derivati alla distillazione del petrolio.

Evitate di pulire i ripiani in vetro freddi con acqua calda o boliente per evitare la rottra dovuta alla forte differenza di temperatura. Maneggiate i ripiani con attenzione. Urlando il vetro temperato,esso più rompersi in mille pezioni.

Non lavate le parti in plastica nella lavastoviglie.

Il vassoio più essere razione nella lavapiatti.

Manutenzione e pulizia del frigorifero.

Parte posteriore del frigorifero

State attenti quando spostate il frigorifero dal muro: tutti i tipi di rivestimento dei pavimenti potrebbero rovinarsi soprattutto parquet e moquette. Estraeete il frigorifero tirandolo in avanti e rimettetelo in posizione spingendolo indictro sempre facendolo ruotare leggermente verso destra e verso sinistra. Se si muove il

frigorifero lateralmente, si pudodanneggiare il pavimento e il frigorifero stesso.

Quando lo riportate nella sua posizione fate attenzione a non far passare le ruote sui cavi elettrici o sui tubi di fornitura dell'acqua.

Prima di un periodo di vacanze

In previsione di una prolongata assenza da casa, togliete tutti gli alimenti, e staccare la presa dall'alimentazione elettrica. Pulire l'internalo con una soluzione di 15ml di bicarbonato di sodio e un litro di acqua. Lasciare la porta aperta.

Posizione l'interrutore del fabbricatore di ghiaccio su 0 e chiudete il rubinetto dell'acqua che alimenta il frigorifero.

Se la temperatura può scendere al di sotto del punto di congelamento, far scaricare il sistema di alimentazione dell'acqua da un esperto, per impedire gravi danni alla propietà dovuti ad allagamenti.

Traslocodel frigorifero

Bloccate tutte le parti mobili come cassetti, ripiani e griglie con del nastro adesivo per impedire che si muovano durante il trasporto.

Quando usate un carrelo per sollevare e spostare il frigorifero agite solo sui lati. Non agite sulla parte anteriore o posteriore del frigorifero perché potrende danneggiarlo.

Assicurarsi che il frigorifero resti in posizione verticale durante il trasloco.

Posicionando la manopola di controllo su 0 non si toglie la corrente dal circuito delle lampadine.

Comparto frigorifero-luce superiore

Togliete la spina del frigorifero alla presa di corrente.
Le lampadine sono posizionate nella parte alta del comparto frigorifero protette dal coprilampadina. Rimuovere la vite alla parte anteriore del coprilampadina.
Per rimuoverc il coprilampada escrcitate una pressione sulle alctte laterali e tirate verso il basso.

Dopo aver sostuito la lampadina con una dello stesso modello e voltaggio, rimontare il coprilampadina e la vite. Quando si rimonta il coprilampadina, assicurarsi che le alette e il retro di quest's ultimo combacino con le scanalature dell'alloggiamento.
Ricollegate il frigorifero alla corrente elettrica.

Comparto frigorifero-luce inferiore

Questa luce si trovava al di sopra del cassetto superiore.

Togliete la spina del frigorifero alla presa di corrente.
Rimuovete la manopola di regolazione del cassctto per la carne, tirandola direttamente verso l'esterno.

3 Solvate il coprilampada ed estraetelo.
Dopo aver sostuito la lampadina con una uguale, dello stesso voltaggio o inferiore, riposizione il coprilampada e la manopola.
Ricollegate il frigorifero alla corrente elettrica.

Comparto freezer

Togliete la spina del frigorifero alla presa di corrente.
Togliete il ripiano che si trovava sopra il coprilampada (sarà più facile rimuovere il ripiano se lo si vuota prima). In alcuni modelli è necessario rimuovere una vite posta alla sommità del portalampada.
3 Esercitate una pressione versus l'alto sui lati del coprilampada per estrarlo.

Dopo aver sostuito la lampadina con una dello stesso modello e voltaggio, rimontare il coprilampadina e la vite. Quando si rimonta il coprilampadina, assicurarsi che le alette e il retro di quest'ultimo combacino con le scanalature dell'alloggiamento. Sostituire la vite (solo in alcuni modelli).
Ricollegate il frigorifero alla corrente eletrtica.

Distributore

Togliete la spina del frigorifero alla presa di corrente.
La lampadina si trov a nel dispenser除去 il pannello di controllo. Rimuovete la lampadina girandola in senso antiorario.

Sostituite la lampadina con una della stesso modello e voltaggio.
Ricollegate il frigorifero alla corrente elettrica.

Per i modelli del tipo incorporado

Leggere attendamente e completeness e queste istruzioni.

Prima di iniziare

Alcuni modelli sono dotati di un kit di cornici che permettono di installare pannelli delle porte.

Pannelli con spessore inferiore a 6 mm

Quando installate pannelli di legno dello spessore inferiore a 6mm è necessario create un pannello di riempimento, come un cartone di 3mm , che combaci tra la parte anteriore della porta ed il pannello di legno. Se si installano pannelli di decorazione pre-tagliati, i pannelli di riempimento sono inclusi nel kit. Lo spessore combinato della decorazione e del pannello di legno deve essere di 6mm .

Pannelli da 19 mm o con rilievo

Si cui usare un pannello con rilievo avvitato o incollato ad un sostegno dello spessore di 6mm o ad un asse di guida di 19mm . La porzione con rilievo del pannello deve cssere lavorata a macchina per consentire spazi di almeno 5,1 cm dal lato della maniglia per far passare le dita.

1 pannelli con uno spessore di 6mm , fino a un massimo di 19mm richiedono che il perimetro esterno di 8mm del pannello non abbia uno spessore superiore a 6mm

Limiti di peso per i pannelli di rivestimento:
Porta frigorifico: max 17 Kg
Porta freezer: max 13 Kg

Dimensioni pannelli di rivestimento (solo modelli PIG21 e PCG21)

Pannello freezez sanza distributore
Pannello freezer con distributore
Pannello
portafrigorifero

Le aree superiori del pannello necessitano di essere raccorciate.

Leggere completeness e attentamente queste istruzioni.

Installazione del pannello del freezer e del frigorifero.

Facendo attenzione spingete il pannello del freezer.
verso l'interno fino a che scivoli nella scanalatura
che si trova dietro la maniglia della porta. Spingete il pannello di riempimento (richiesto per alcuni pannelli di porte) dietro il pannello di decorazione. Ripetete la stessa procedura per il pannello del frigorifero.

Se questo modello ha un distributore, esta fase si applica solo al pannello del frigorifero ed al pannello superiore del freezer.

Installazione del pannello inferiore del freezer (per i modelli con distributore).

Facendo attenuatione spingete il pannello del freezer.
verso l'interno fino a che scivoli nella scanalatura che si trova dictro la maniglia della porta. Spingete il

pannello di riempimento (richiesto per alcuni pannelli di porte) dictro il pannello di decorazione.

3 Attacco della cornice superiore sulle porte del freezer e del frigorifero.

La cornice superiore si trova all'interno del compartmento frigorifero.

Con un cacciavite T-20, attaccate la cornice superiore, usando due viti su ogni pezzo di cornici

sulla parte superiore della porta. Serrate solo a mano. Assicuratevi che la parte superiore di agli pannello combaci comodamente dietro il labbro della cornice superiore.

Installazione della cornice laterale.

Le cornici laterali sono attaccate alle maniglie.

Non rimuovete la pellicola di protezione sul lato esterno della cornice laterale, prima che la cornice laterale sia installata.

Fate combaciare la parte inferiore della cornice laterale除去 la cornice inferiore come lostrato sul disegno.

Tenete la cornice laterale contro il dato anteriore dei pannelli di decorazione e fate combacciare la cornice laterale fatto la cornice inferiore. Assicuratevi che la cornice laterale combaci correttamente e che il montaggio assume un aspetto gradevole.

Quando si installa o si trasloca un frigorifero puo' essere necessario smontare e rimontare le porte.

Rimozione delle porte

AssicurateVi che le porte siano chiuse e la spina della corrente disenserita.

Staccate il connettore elettrico e quello della rete idrica.

Vicino alla cerniera inferiore della porta freezer, scollegate il connettore della rete idrica premendo gli anelli all'estremità del connettore e poi tirate. Scollegateanche il connettore del cablaggio elettrico.Tirate il tubo dell'acqua e l'insieme dei fili attenuare il binario inferiore.

2 Rimuovete i copri cerniera delle cerniere superiori.

Per accedere alle cerniere superiore rimuovete i copri cerniera. Rimuovete il coperchio afferrandolo per i lati vicino alla parte superiore del coperchio stesso. Spingete all'indietro il coperchio e quindi sollevarlo prima alla parte posteriore c poi da quella anteriore.

NOTA: NON usate un cacciavite per rimuovere il coperchio. FATE ATTENZIONE a non rompere la linguetta sul retro del coperchio della cerniera. Rimuovete le cerniere using an cacciavite Torx T-20.

Rimozione delle porte.

Ruotate con precauzione la porta di 90^ . Accompagnando i tubi dell'acqua e il cablaggio sollevate la porta verso l'alto mantenendola diritta.

NOTA: se non sollevate la porta verso l'alto tenendola diritta potete danneggiare la cerniera inferiore. Appoggiare la porta su una superficie di protezione.

NOTA: fate attenzione a non schiacciare i tubi dell'acqua e i cavi con la parte inferiore della porta.

NOTA: non permette al connettore di entrare in contatto col pavimento. Un duro contatto più danneggiare il connettore. Consultate "Montaggio delle porte".

Montaggio delle porte

Posizionate le porte sulle cerniere inferiori.

Con le porta ruotata a 90^ , abbassatela diritta sulla cerniera inferiore. Chiudere la porta con precauzione.

NOTA: se non appoggiate la porta sulla cerniera tenendola diritta, potete danneggiare la cerniera.

NOTA: non permette al connettore di entrare in contatto col pavimento. Un duro contatto più danneggiare il connettore.

Montaggio delle cerniere superiore e relativi coperchi.

Installate le cerniere superiori usando un Torx T-20. Montate i copricerniere. Se le porte non sono a livello, regolare la cerniera inferiore destra con una chiave da 7/16" .

3 Collegamento del tubo dell'acqua e del cablaggio.

Inserite di nuovo il tubo dell'acqua nel giunto, assicurandovi che il tubo sia inserito a fondo nel giunto fino a non vedere più il segno sul tubo. Riconnettere i cavi.

Aprite il rubinetto dell'acqua e inserte la spina nella presa di corrente.

Istruzioni per l'infallazione

Frigoriferi

Leggete attentamente tutte le instruzioni.

• IMPORTANTE - Conservate queste istruzioni per l'uso dell'ispettore locale.
• IMPORTANTE - Osservate la legislazione vigente.
• Nota per l'installatore - Assicuratevi di restituire le istruzioni al cliente.
• Nota per il cliente - Conservate le istruzioni per qualsiasi necessità futura.
• Livello di capacité - L'installazione di quello elettrodomestico richiede capacité di base meccaniche.
• Tempo necessario - Il tempo necessario per l'installazione è di 15 minuti
• L'installazione corretta è responsabilità dell'infallatore.
• Un guasto dell'apparecchiature dovuto ad un'installazione non corretta, non è coperto alla garanzia.

COLLEGAMENTO DEL FABBRICATORE DI GHIACCIO AUTOMATICO ALLA RETE IDRICA (IN ALCUNI MODELLI)

Se il frigorifero è dotato di un fabbricatore di ghiaccio,esso devese essere collegato ad una tubazione di acqua fredda. Un kit di fornitura di acqua approvato è disponibile con un Sovrasurezzo presso il distributore locale.

La pressione massima consentita dell'acqua è di 8,2 bar.
La pressione minima consentita dell'acqua è di 2,8 bar.

L'installazione del fabbricatore di ghiaccio deve essere eseguita da un technician specializzato.

POSIZIONELDFRIGORIFERO

• Non installate l'unità dove la temperatura scende al di除去 dei 16^ perché il motore non riuscirebbe a garantire la temperatura appropriata.
• Non installate l'unità dove la temperatura sale al di sopra dei 37^ perché il motore non riuscirebbe a garantire la temperatura appropriata.
• Posizioneatelo su un pavimento che sia in grado di sostortare il peso dell'apparecchio.

SPAZIATURE

Lasciate i seguenti spazi per facilitare l'installazione e per permettere un'adeguata circolazione dell'aria ed il passaggio dei cavi elettrici e dei tubi:

$$ 2 1 ^ {\prime \prime} e 2 3 ^ {\prime \prime} 2 5 ^ {\prime \prime}, 2 7 ^ {\prime \prime} e 2 9 ^ {\prime \prime} $$

• Lateralmente: 4mm4mm
  Superiormente: 25mm25mm
  Posteriormente: 13mm25mm

DIMENSIONI

	29 27	25 23 21
A* 1738	mm 1733 mm	mm 1733 mm	1733 mm 17	mm 1733 mm
B 908	mm 908 mm	mm 908 mm	mm 908 mm
C**	912 mm	879 mm	879 mm 738 mm	738 mm
D	1261 mm	1271 mm	1271 mm 1156	1156 mm
E	1273 mm	1255 mm	1247 mm	1232 mm
F	1051 mm	1093 mm	1099 mm	989 mm	986 mm
G	1386 mm	1381 mm	1381 mm 1361	1355 mm
H	1140 mm	1150 mm	1149 mm	1023 mm	994 mm

L'altezza non comprende le cerniere.
*La profondà include le maniglie.

REGOLAZIONE DELLE RUOTE

Le ruote hanno tre funzioni:

La regolazione delle ruote facilita la chiusura delle portecocchiuse a meta. [Solleva la parte anteriore di circa 5 / 8" (16 mm) dal pavimento]
La regolazione delle ruote mantiene fermo il frigorifero ed impedisce che si ribalti.
La regolazione delle ruote facilita l'estrazione dell'unità dal suo vano quando si deve effettuire la pulizia.

Per regolare le ruote sui modelli 25, 27 e 29:

■ Ruotate il dato che regola l'altezza delle ruote anteriorsi in senso orario per alzare

l'unita ed in senso
antiorario per abbassarla.
Usate una chiave inglesed a 3/8 di pollice o una pinza.

Per regolare le ruote sui modelli 21 e 23:

Dado che regola l'altezza delle ruote

Rimuovete la griglia Dado che regola l'altezza delle ruote alla base del frigorifero rimuovendo le viti di fissaggio dopo aver aperto le porte.

2 Ruotate il dato che regola l'altezza delle ruote anteriori in senso orario per alzare l'unità ed in senso antiorario per abbassarla. Usate una chiave inglese da 3/8 di pollice o una pinza.

3 Su questi modelli trovereteanche un dato per la regolazione delle ruote posteriori; usate una chiave da 5 / 16^ e ruotate in senso orario per alzare le ruote ed in senso antiorario per abbassare.

4 Una volta effettuata la regolazione riposizione la griglia.

Dado che regola l'altezza delle ruote

ALLINEAMENTO DELE PORTE

Dopo aver escguito la regolazione, assicuratevi che la porta del frigorifero si di 1 / 6'' più alta di quella del freezer.

Per ottenere questo risultato regolare le porte del frigorifero:

Usando una chiave inglese di 7/16" di pollice, girate la vite di regolazione a destra per sollevare la porta e a sinistra per abbassarla. [Un tappo di nylon incastrato nel filetto del perno, impedisce al perno di girare salvo che si usi una chiave].
Dopo uno o due giri di chiave, aprite e chiudete la porta del frigorifero e controllate l'allineamento sulla parte superiore delle porte del frigorifero.

DIMENSIONI E SPECIFICHE (solo modelli incorporeti)

INSTALLAZIONE DELLA TUBAZIONE DELL'ACQUA

PRIMA DI INIZIARE

L'installazione della tubazione dell'acqua non è garantita dal produttore del frigorifero o del fabbricatore di ghiaccio. Seguite queste raccomandazioni scrupolosamente per minimizzare il rischio di danni prodotti dall'acqua.

Il colpo di ariete (aumento improviso della pressione nei tubi) nelle tubazioni dell'immobile, cui danneggiare il frigorifero e determinare perdite di acqua o inondazioni. Chiamate un idraulico specializzato per correggere il colpo di ariete prima di installare il tubo di fornitura dell'acqua al frigorifero.

Per evitare uszioni e danni, non collegate il tubo di alimentazione alle tubazioni dell'acqua calda.

Se usate il frigorifero prima di collegare la tubazione dell'acqua assicuratevi che l'interruttore di alimentazione del fabbricatore di ghiaccio sia in posizione O (spento).

Non installate le tubazioni del fabbricatore di ghiaccio in arec dove la temperature può scendere al di quello del punto di congelamento.

Quando usate un apparecchio elettrico (come un trapano) durante l'installazione assicurarsi che l'apparecchio sa correttamente isolato o collegato all'alimentazione in modo da evitare il pericolo di una scossa elettrica.

Tutte le installmenti devono essere conformi alle normative in materia di tubazioni idrauliche.

L'installazione del fabbricatore di ghiaccio deve essere eseguita da un technician di servizio specializzato.

AVVERTENZA! Esegue la connessione solo a fonti di acqua potabile.

INSTALLAZIONE DELTA TUBAZIONE DELL'ACQUA

NOTA:

• Prima di eseguire la tubazione della connessione dell'acqua al frigoriferro, assicuratevi che la spina del cavo di alimentazione del frigoriferro sia staccata alla presa a muro.
• Raccomandiamo l'installazione di un filtering dell'acqua, se l'acqua di alimentazione contiene acqua o particelle che potrebbero intasar la retina della valvola dell'acqua del frigorifero. Installatelo nella tubazione dell'acqua, vicino al frigorifero.

1 INSTALLAZIONE DELTA TUBAZIONE DELL'ACQUA (CONT.)

Alcuni modelli prevedono la connessione all'estremità del tubo situato fuori del coperchio di accesso al compartmento del compressore. Sugli altri modelli, il coperchio di accesso al compartmento del compressore deve essere rimioso per accedere alla connessione del frigoriferro alla valvola dell'acqua.

Sui modelli che prevedono la connessione alla valvola dell'acqua, rimuovere il tappo flessibile in plastica.

Porre il dato del compressore e la ghiera (manicotto) nell'estremita del tubo, come migliorato.

Inserire l'estremita del tubo nella connessione della valvola dell'acqua il più profondamente possibile. Mantenendo fermo il tubo, sorrare il giunto.

Serrare il tubo nella fascetta fornita per mantenenerlo in posizione verticale. Puo essere necessaria una leva per aprirè il tubo.

Una delle illustrazioni seguenti alla come deve essere la connessione sul fabbricatore di ghiaccio.

Riattacare il coperchio di accesso.

2 APRITE LA VALVOLA DELL'ACQUA E INSERTIRE LA SPINA DELL'ALIMENTAZIONE ELETTRICA

Fissate la spirale del tubo in modo che non vibri contro la parte posteriore del frigo o contro il muro. Spingete l'unità contro il muro.

3 ACCENDET EIL FABBRICATORE DI GHIACCIO

Posizione il pulsante di accensione del fabbricatore di su I. I fabbricatore di ghiaccio non entrera in funzione fino quando non avrare raggiunto la temperatura di 9^ o inferiore e solo alla inizIERA a funzionare automaticamente se I'terrutore sare sulla posizione I.

NOTA: In condizioni di bassa pressione idrica, la valvola dell'acqua dovrà apriri since tre volte per portare al fabbricatore un'adeguata quantità d'acqua.

I frigoriferi nuovi producono rumori diversi dai modelli meno recenti. I frigoriferi moderni hanno più funzioni ed usano Tecnologie più recenti.

Ascolta quello che sento io? Questi rumori sono normali.

HMMM... WHOOSH....

Il nuovo compressore ad alta efficienza può funzionare più rapidamente e più a lungo rispetto a quello dell'altre frigorifero per cui è possibile avertre un picchietto o un ronzio durante il funzionamento.
A volte il frigorifero funzione per un periodo prolongato, specialmente quando le porte vengono aperte di frequente. Questo significica che la funzione Frost Guard™ è in funzione per impedire al freezer di invecchiare e migliorare la conservazione degli alimenti.
Si può udire un sibilo quando le porte si chiudono. Questo è dovuto alla equalizzazione dei livelli di pressione all'interno del frigorifero.

Si possono udire le ventole che girano ad alta velocità. Questo accade quando il frigorifero è messo in funzione, quando le porte vengono aperte troppo frequentlymente o quando viene aggiunta una grande quantità di alimenti al frigorifero o al freezer. Le ventole contribuiscono a mantenere la temperatura elevata.
Se la porta è tenuta aperta per più di 3 minuti, potete udire le ventole attivarsi per raffreddare le lampadine della luce.
Le ventole cambiano di velocità per assicurare un raffreddamento ottimale ed economie di energia.
Si possono udire le ventole in funzione dopo aver selezionato una delle regolazioni del CustomCool.

• Quando il frigorifero è collegato all'alimentazione si possono udire scoppiettii e scricchiolii. Questo accade quando il frigorifero raffredda alla corretta temperatura.
  1 regulatori elettronici emettono tintinnii quando si attivano e disattivano per fornire un raffreddamento ottimale ed economie di energia.
  Il condensatore può emettere tintinnii e stridii quando si accinge a riattivarsi (questo può durare fino a 5 minuti).
  La sCHEDULE dei controlli elettronici cui omettere un tintinnio quando i relè attivano i componenti di controllo del frigorifero.
  L'espanione e la contrazione dei serpentini di raffreddamento durante e dello sbrinamento cui produce scoppietti e scricchiolii.
  Sui modelli con fabbricatore di ghiaccio, dopo il ciclo di produzione dei cubetti, cui far udire i cubetti che cadono nel raccoglitopre.

Il flusso del refrigerante attraverso il serpentino del freezer cui emettere un rumore di gorgogliamento come di acqua che bolle.
La caduta dell'acqua sul riscaldatore di sbrinamento cui poto causare sfrigoli, scricchiolii e brusii durante il ciclo di sbrinamento.
- Un rumore di gocciolamento si può produrre durante il ciclo di sbrinamento, quando il ghiaccio fonde nell'evaporatore e affluaisce nel contentitore di scarico.
La chiusura della porta può causare un gorgoglio dovuto all'equalizzazione delle pressioni.

Per ulteriori informazioni sui normali rumori di funzionamento del fabbricatore di ghiaccio e sul distributore, vedere le sezioni Fabbricatore di ghiaccio automatico e Distributore di acqua e di ghiaccio.

Consiglio utili per la risoluzione di alcuni problemi. Salvate tempo e denaro! Esaminate le tabelle sulle pagine seguenti e forse non avete bisogno di chiamare il servizio di assistenza.

Problemi Possibili Cause	Cosa Fare
Il frigorifero non funziona	Sta svolgendo il normale clico di sbrinamento.	• Attendete circa 30 minuti per far finire il clico.
	La manopola del freezer è su 0.	• Spostate la manopola selezionando una temperatura.
	Il frigo è scollegato. • Inserite la spina.
	Il fusibile è fuso. Il circuito • Sostituite il fusibile. elettrico è saltato.
Vibrazioni o tintinnii (una leggera vibrazione regolate. è normale)	Le ruote frontali devono essere	• Controllate le ruote.
Il motore lavora per lungo tempo: si accende e si spegne frequentemente. I moderni frigoriferi che hanno più scomparti e maggior spazio devono alavorare più a lungo per mantenere temperature ottimali	E'normale quando il frigo è stato appena collegato.	• Aspettate 12-24 ore per raggiungere la temperatura ottimale.
	Succede quando è stata stivata una grossa quantità di alimenti.	• Aspettate 12 ore..
	Le porte sono rimaste aperte a lungo.	• Controllate che i pacchetti non impediscano la chiusura delle porte.
	Le temperature esterne sono elevate o le porte sono state aperte molte volte.	• E'normale.
	Le temperature selezione sono troppo basse.	• Riguardate la sezione Controlli.
Scomparti frigo e freezer troppo caldi	Impostazione lavoro della temperature non troppo fredda.	• Riguardate la sezione Controlli.
	Temperature esterne molto elevate o Frequente aperture delle porte.	• Selectioneate una temperature più fredda. Riguardate la sezione Controlli.
	Porte lasciate aperte.	• Controllate che i pacchetti non impediscano la chiusura delle porte.
Condensa o ghiaccio sui pacchetti del freezer (E'normale sugli alimenti congelati senza protezione)	Porte lasciate aperte.	• Controllate che i pacchetti non impediscano la perfetta chiusura delle porte.
	Frequente aperture delle porte.
Parete divisoria tra scomparti frigo e freezer calda	Unsystema automatico mette in circolazione un liquido caldo nella parte frontale dello scomparto freezer.	• Cio precede la formazione di condensa. sulla parete esterna.
Frequente ronzio	L'interruzione di alimentazione del fabricatore di ghiaccio è in posizione di accesso, ma la fornitura di acqua non è stata attivata.	• Regolare l'interruttore in posizione di spento. Tenerlo in posizione di accesso si danneggia la valvola dell'accua.
I cubetti di ghiaccio hanno un odore sgradevole essere	Il cassetto del ghiaccio deve pulito.	• Svuotatelo, pulitelo ed eliminate i vecchi cubetti.
	Gli alimenti emanano odore • Coprite bene gli alimenti. sgradevole.
	L'interno del frigo necessita di una pulizia.	• Controllate sezione C Pulizia interna frigo.
Il fabricatore di ghiaccio non funziona ghiaccio è posizionato su spento.	L'interruttore del fabricatore di non connessione idrica è chiusa o non collegata.	• Posizionatelo su accesso.
	Comparto freezer troppo caldo.	• Controllate sezione Allacciamento idrico.
	Troppo ghiaccio nel contentitore blocca il fabricatore. corrente elettrica.	• Attendete 24 ore per far raffreddare completamente il frezer.
	I cubetti sono blocati: la luce verde dovrebbe lampeggiare.	• Togliete i cubetti con le mani, dopo aver disattivato la riaccendete.
La congezione dei cubetti è lenta	Porte aperte.	• Controllate che i pacchetti non impediscano la chiusura delle porte.
	La temperature impostata non è sufficientemente fredda.	• Riguardate la sezione Controlli.
I cubetti sono piccoli e irregulari	Filtro dell'acqua intasato	• Cambiare la cartuccia del filtrò con una nuova o con un tappo.
II fabricatore di cubetti non funziona	Il fabricatore di ghiaccio o l'alimentazione dell'acqua sono spenti.	• Attivateli.
	I cubetti sono congelati intorno al braccio della sonda del fabricatore di ghiaccio.	• Rimuovete i cubetti.
	Ci sono dei cubetti di forma irregolare all'interno.	• Dopo aver spento romperi con le dita e buttare quelli attacati fra loro. • La temp. del freze potrebene essere troppo calda. Selezionate una temp. più fredda.
	Il distributore è bloccato (LOCKED).	• Premere per 3 secondi il pulsante LOCK CONTROL.
L'accua ha un cattivo odore eapore	Il distributore non viene utilizzato da lungo tempo.	• Scaricate tutte l'acqua in modo da ricambiaria completeness.
L'accua dei primi bicchieri è calda	E'normale quando il frigo è stato installato da molto tempo.	• Attendere 24 ore per farlo raffreddare completeness.
	L'accua del distributore viene usata molto.	• Scaricareolta l'accua in modo da ricambiaria completeness.
	Il circuito dell'acqua si è svuotato.	• Aspettate alcune ore per consentire al contentitore di riempiri nei nuovamenti.
Il distributore dell'acqua non funzionale disattivato.	Collegamento idrico spento o	• Riguardate la scizione Collegamento idrico.
	Il filtrò dell'acqua è intasato.	• Sostituire la cartuccia o il filtrò o montare un tappo.
	Può esserci dell'aria nei tubi dell'acqua.	• Premere la leva del dispenser per 2 minuti.
	Il distributore è bloccato (LOCKED).	• Premere per 3 secondi il pulsante LOCK CONTROL.
L'acqua fuoriesce dal distributore installata.	Cartuccia del filtrò appena	• Far scorrere acqua dal distributore per 3 minuti (circa sci litri).
L'acqua non esce ma il fabbricatore di ghiaccio ghiacciata.	L'acqua nel recipiente è	• Chiamate il Vs. Centro di assistenza autorizzato.
	La regolazione dell'impostazione del frigorifero è troppo fredda.	• Regolare su un'impostazione più calda.
Nessuna erogazione di acqua o ghiaccio	Il collegamento idrico o la valvola sono intasati.	• Chiamare il centro di assistenza.
	Il filtrò dell'acqua è intasato	• Sostituire la cartuccia o il filtrò o montare un tappo.
	Il distributore è bloccato.	• Premere per tre secondi il pulsante LOCK CONTROL.
Il frigorifero emana odori sgradevoli	Gli alimenti contenetui nel frigo emanano cattivi odori.	• Gli alimenti con forte odore devono essere ben protetti.
	L'interno necessita di una pulizia.	• Controllate la scizione cura e pulizia.
Aria calda proveniente alla parte Bassa del frigorifero	Normalmente il motore in funzione produce aria calda ed è normale che但这a venga espulsa nella parte inferiore. Alcuni rivestimenti dei pavimenti sono delicati e possono scolorisi.
Luce arancione dietro la parete del freezer	Lo sbrinamento è in funzione.	• E'normale.
Viene selezionato CUBED ICE (cubetti di ghiaccio), ma esce "CRUSHED ICE" (ghiaccio tritato)	La Vs. ultima selezione è stata "CRUSHED ICE" e quando è rimasto del ghiaccio tritato residuo.	• E'normale.
Le porte non si chucidono correttamente	La guarnizione dal lato della cerniera si attacco o si piega.	• Applicare cera paraffina alla parte superiore della guarnizione.
	Un contentitore della controporta urta contro un ripiano all'interno del frigorifero.	• Riposizionare il contentitore.
Il cassetto CustomCool™ non scongela/raffredda	Confezione pacchetti.	• Aumentate il tempo od utilizzate della pellicola trasparente per avolgere gli alimenti.
	Errata selezione del peso.	• Impostate un peso superiore.
	L'alimento contiene un'alta percentuale di grasso.	• Impostate un peso superiore.
	Non viene utilizzato l'apposto vassoio per lo sconglemento ed il raffreddamento.	• Inserite il vassoio e lasciate più spazio tra gli alimenti per luna migliorhe circolazione dell'aria.
Il frigorifero suona	La porta è aperta.	• Chiudete la porta.
Problema Causas Posibles Que hacer
Le temperature reali no corrispondimento a quale elettricamente da ricerca.	L'appareccchio è stato collegato a lungo.	Attendere almeno 24 ore per stabilizzare la temperatura.
	Le porte sono rimaste aperte a lungo.	Attendere almeno 24 ore per stabilizzare la temperatura.
	Sono stati messi nel frigorifero alimenti caldi.	Attendere almeno 24 ore per stabilizzare la temperatura.
	L'appareccchio si trova nella fasa di sbrinamento.	Attendere almeno 24 ore per stabilizzare la temperatura.
Formazione di condensa sulla superficie esterna di del frigorifero	Fenomeno non insolito in periodi elevata umilità atmospherica.	Asciugare la superficie esterna.
La condensa si raccoglie Porte lasciate aperte troppo a lungo all'interno. Con tempo o aperte troppo frequently. lumido, l'umidità penetrale nel frigorifero durante l'aperatura delle porte
Le luci interne non si accendono	Non c'è corrente.	Sostituite il fusibile o controllate il circuitto elettrico.
	La lampadina è fulminata.	Vedere sezione Sostituzione lampadine.
Acqua sul pavimento della cucina o sul fondo del freezer	I cubetti si sono incastrati nelle scarico.	Togliete il ghiaccio incastrato con un utensile di legno.
Il frigorifero non si spegne, ma le temperature interne sono normali	Ilsystema di sbrinamento intelligente fa funzionare il compressore ancche a porta aperte.	Ènormale. Il frigorifero si spegne dopo che le porta sono rimaste chiuse per 2 ore.
Il lavoro di selezione della temperature non funziona	Il lavoro della temperature del compato frigorifero è impostato ad una temperature più calda.	Questo è normale. Per risparmiare energia, il lavoro Select temp viene disattivato quando è impostato su una temperature più alta.

Recipiente do frigorifico
