MANUALE UTENTE Trivento G50037 G3 Ferrari

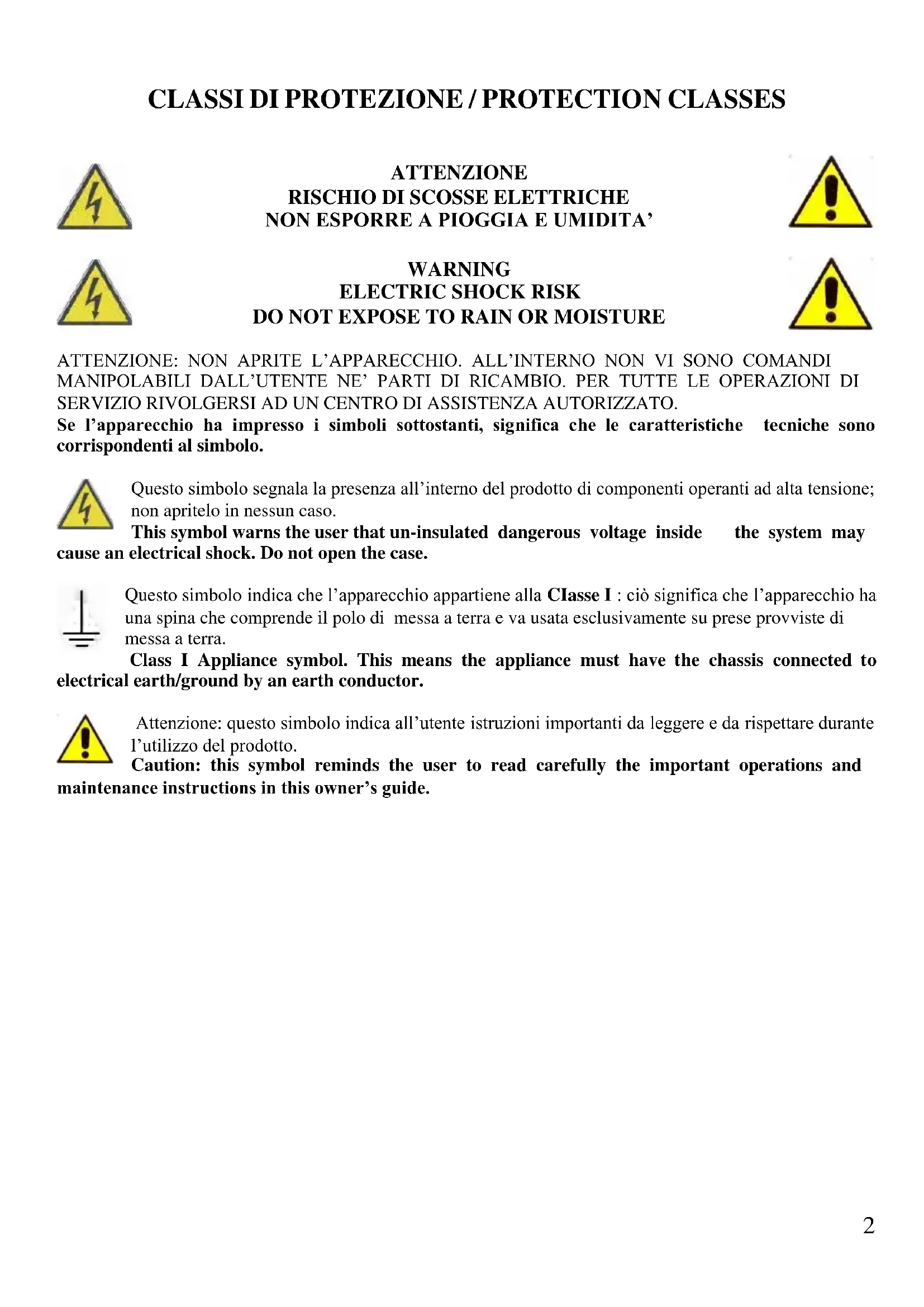

DO NOT EXPOSE TO RAIN OR MOISTURE ATTENZIONE: NON APRITE L’APPARECCHIO. ALL’INTERNO NON VI SONO COMANDI MANIPOLABILI DALL’UTENTE NE’ PARTI DI RICAMBIO. PER TUTTE LE OPERAZIONI DI SERVIZIO RIVOLGERSI AD UN CENTRO DI ASSISTENZA AUTORIZZATO. Se l’apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono corrispondenti al simbolo. Questo simbolo segnala la presenza all’interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso. This symbol warns the user that un-insulated dangerous voltage inside the system may cause an electrical shock. Do not open the case. Questo simbolo indica che l’apparecchio appartiene alla CIasse I : ciò significa che l’apparecchio ha una spina che comprende il polo di messa a terra e va usata esclusivamente su prese provviste di messa a terra. Class I Appliance symbol. This means the appliance must have the chassis connected to electrical earth/ground by an earth conductor. Attenzione: questo simbolo indica all’utente istruzioni importanti da leggere e da rispettare durante l’utilizzo del prodotto. Caution: this symbol reminds the user to read carefully the important operations and maintenance instructions in this owner’s guide.3

AVVERTENZE DI SICUREZZA

Di seguito sono riportate importanti indicazioni riguardanti l’installazione, l’uso e la manutenzione; conservare con cura questo libretto per ogni ulteriore consultazione; utilizzare il prodotto solo nel modo indicato dal presente libretto di istruzioni; ogni altro uso è da considerare improprio e pericoloso; perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli. Prima dell’uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzarlo e rivolgersi all’assistenza. Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata. Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un’errata installazione può causare danni a persone, animali o cose, per i quali il costruttore non può essere considerato responsabile. Se fosse necessario l’uso di adattatori, prese multiple e prolunghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolunghe, nonché quello di massima potenza marcato sull'adattatore multiplo. Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina dalla rete di alimentazione quando l'apparecchio non viene utilizzato. Scollegare sempre l’apparecchio dall’alimentazione se lasciato incustodito. Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.4 Qualora l’apparecchio sia fuori uso e si sia deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione. - Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo penzolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzare il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuiti; fare riparare il prodotto da un centro di assistenza autorizzato. - Non esporre il prodotto a condizioni atmosferiche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi. - Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un’adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio; le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati. - I bambini non devono giocare con l’apparecchio. - Tenere il prodotto ed il cavo di alimentazione fuori dalla portata dei bambini sotto 8 anni. Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia. - Questo apparecchio è progettato per uso domestico o5 applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence. - L’apparecchio non è progettato per essere usato attraverso timer esterni o telecomandi. Prima di ogni utilizzo svolgere il cavo di alimentazione. Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

- Eseguire il montaggio in modo completo e seguendo scrupolosamente le istruzioni riportate Non collegare la spina se il montaggio non è terminato. Non lasciare l’apparecchio incustodito mentre è in funzione. Staccare la spina al termine di ogni utilizzo. - Per staccare la spina non tirare il cavo di alimentazione. Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano. - Prima di effettuare qualsiasi operazione di pulizia staccare la spina dalla presa elettrica. - Prima di ogni utilizzo svolgere il cavo di alimentazione. - Non inserire nulla nelle griglie di protezione. - Non ostruire in alcun modo le griglie di protezione. - Posizionare su superfici solide e stabili e lontano da finestre o correnti d’aria. ATTENZIONE: tenere sempre le gambe del treppiede allargate alla massima estensione, per dare massima stabilità al ventilatore G50037 1 Griglia protezione anteriore 2 Fermo ventola 3 Ventola 4 Viti Fermo griglia posteriore 5 Griglia protezione posteriore 6 Albero motore 7 Perno per oscillazione 8 Corpo motore 9 Perno inclinazione in verticale 10 Pannello comandi 11 Asta 12 Maniglia 13 Manopola per inclinazion 14 Vite 1 15 Asta della base 16 Vite fissaggio griglie 17 Vite 2 18 Manopola fissaggio 19 Manopola regolazione altezza 20 Supporto del treppiede 21 Gambe 22 Piedini in gomma6 MONTAGGIO Il motore del ventilatore può funzionare anche se le griglie di protezione non sono ancora state montate e fissate. Per la massima sicurezza eseguire il montaggio in modo completo e scrupoloso.

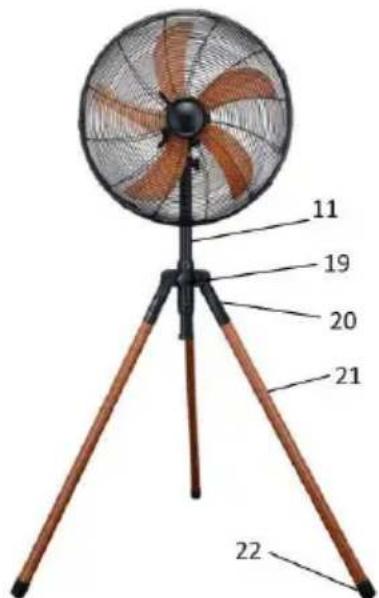

1) Avvitare le 3 gambe (21) nei fori del supporto del treppiede (20).

2) Allargare le gambe fino alla massima estensione, per dare più stabilità al ventilatore

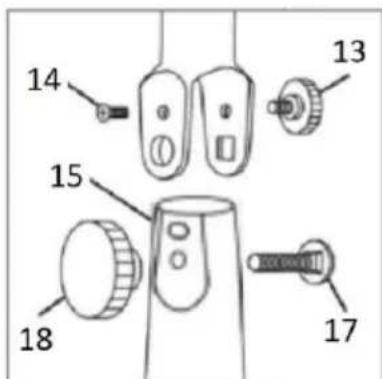

3) Per montare il corpo motore (8) all’asta (11), seguire il procedimento.

a. Allineare i fori presenti su corpo e asta, ed inserire la vite 2 (17) nei fori inferiori. Tale vite va inserita da destra verso sinistra, e va inserita completamente, in modo che la parte finale della vite, a sagoma quadrata, entri nel foro del perno (9) del corpo motore. b. Inserire la vite 1 (14) nel foro apposito in alto a sinistra, ed avvitarla fino al blocco. c. Fissare la testa avvitando la manopola (18) d. Inclinare la testa nella posizione desiderata e stringere la manopola (13)

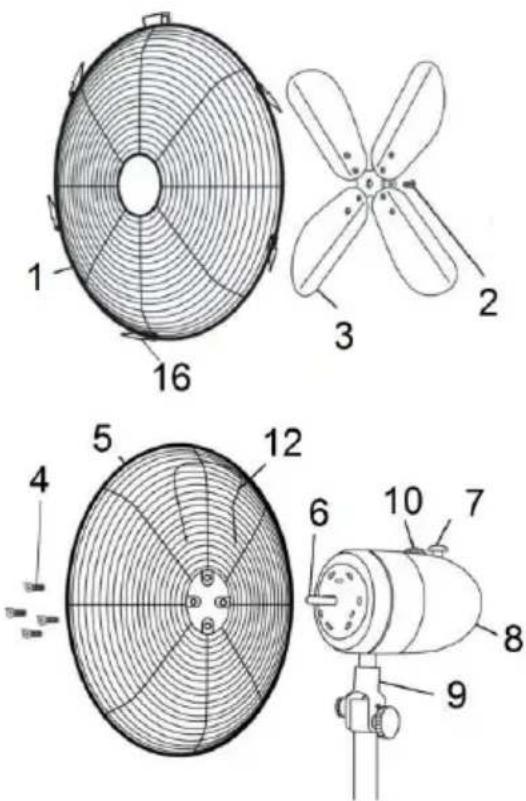

4) Posizionare la griglia posteriore (5) in prossimità della parte frontale del corpo motore (8) con la maniglia

metallica (12) rivolta verso l’alto. Far combaciare i fori presenti nella parte centrale della griglia con quelli presenti nel corpo (8) e bloccare le 4 viti di fermo (4).

5) Inserire la ventola (3) nell’albero motore (6) ed avvitare la vite di fermo della ventola (2) nell’apposito

6) Rimuovere la vite di fissaggio (16). Posizionare la griglia anteriore (1) davanti alla griglia posteriore (5)

facendo combaciare i fori presenti sulle 2 griglie.

7) Chiudere i perni di fissaggio e fissare le due griglie stringendo la vite di sicurezza (16) tolta

precedentemente. Il montaggio del ventilatore è così completato. Per alzare il ventilatore, allentare la Manopola regolazione altezza (19), alzare la testa a piacimento e riavvitare per fermarla. FUNZIONAMENTO Al termine del montaggio installare il prodotto come indicato nelle Informazioni d’uso e collegare la spina alla presa elettrica. Il pannello comandi (10) regola la velocità di rotazione della ventola e quindi la forza della ventilazione. 0: il ventilatore è spento I: ventilatore acceso a velocità bassa II: ventilatore acceso a velocità media III: ventilatore acceso a velocità alta OSCILLAZIONE L’oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva premendo il perno (7) verso il basso fino al bloccaggio. Sollevando il perno (7) fino al bloccaggio la funzione è disabilitata. Si consiglia di attivare o disattivare l’oscillazione solo a ventilatore spento. DIREZIONAMENTO VERTICALE E’ possibile direzionare la ventilazione in verticale oltre che in orizzontale. Per fare ciò, spegnere il ventilatore ed attendere che le pale si fermino. - Allentare la manopola (13) e inclinare la testa del ventilatore nella posizione desiderata. - Stringere la manopola (13) tenendo il ventilatore in tale posizione. PULIZIA Staccare la spina dalla presa elettrica prima di eseguire qualsiasi operazione di pulizia. Non immergere in acqua. In ogni caso evitare che schizzi d’acqua o di altri liquidi raggiungano il corpo motore. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido inumidito con acqua per pulire le parti. Asciugare bene il prodotto prima di rimetterlo in funzione.7 CARATTERISTICHE TECNICHE

• Alimentazione: AC 230V~50Hz. Potenza 50W

• Avvolgimento motore 100% rame, senza alluminio

• Diametro delle pale: 45cm

• 3 velocità di funzionamento - Oscillazione orizzontale

Al termine del suo periodo di vita, il prodotto va smaltito seguendo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifiuto di nettezza urbana. Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostituire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello smaltimento del prodotto secondo quanto prescritto dalla legge. Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l’ambiente se non correttamente smaltite; altre parti possono essere riciclate. E’ dovere di tutti contribuire alla salute ecologica dell’ambiente seguendo le corrette procedure di smaltimento. Il simbolo mostrato a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell’ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicato in questo paragrafo ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm) è possibile riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.
