Bora G50036 - Ventilatore G3 Ferrari - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Bora G50036 G3 Ferrari

Avvertenze per l'utilizzo p.3

Informazioni d'uso. p. 5

G50036 p. 5

Montaggio. p. 6

Funzionamento p.6

Oscillazione p.6

Pulizia p.6

Caratteristiche tecniche p.7

Trattamento dei rifiuti delle apparecchiature elettriche ed elettroniche. p. 19

ENG: INDEX

Symbols. p. 2

Se l'apparecchio ha impresso i symboli sottostanti, significa che le caratteristiche tecniche sono correspondenti al symbolo.

Questo significolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo significato che l'apparecchio appartiene alla Classe I: ciò significata che l'apparecchio ha una spina che comprende il polo di messa a terra e va usata esclusivamente su prese provviste di messa a terra.

Attenzione: quello significato indica all'utente istruzioni importanti da leggere e da rispetto durante l'utilizzo del prodotto.

Di seguito sono riportate importantiindicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura quello libretto per agli ulteriore consultazione;utilizzare il prodotto solo nel modo significato dal presente libretto di istruzioni;ogni altri uso è da considerare improprio e pericoloso;perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzato e rivolgersi all'assistenza.

Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione cui po sono causare danni a persone, animali o cose, per i quali il costruttore non sono essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolonghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolonghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina alla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito.

Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sua fuori uso e si sua deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

• Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo pensolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzato il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuito; fare riparare il prodotto da un centro di assistenza autorizzato.
• Non esporre il prodotto a condizioni atmospheriche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.
• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevutoistruzioni circa l'uso in sicurezza dell'apparecchio; le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.
• I bambini non devono giocare con l'apparecchio.
• Tenere il prodotto ed il cavo di alimentazione fuori alla portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica similare, in modo da prevenir agli rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

• Questo appearecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.
• L'apparecchio non è progettato per essere usatoattraverso timer esterni o telecomandi. Prima di agliutilizzo svolgere il cavo di alimentazione.

Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

INFORMAZIONI D'USO

• Eseguire il montaggio in modo completo e seguito scrupolosamente le istruzioni riportate Non collegare la spina se il montaggio non è terminato. Non lasciare l'apparecchio incustodito quando è in funzione. Staccare la spina al termine di anni utilizzato.
• Per staccare la spina non tirare il cavo di alimentazione. Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano.
• Prima di effettuare qualsiasi operazione di pulizia staccare la spina alla presa elettrica.
• Prima di agli utilizzato svolgere il cavo di alimentazione.
• Non insertire nulla nelle griglie di protezione.
• Non ostruire in alcun modo le griglie di protezione.
• Posizioneare su superfici solide e stabili e lontano da finestre o correnti d'aria.

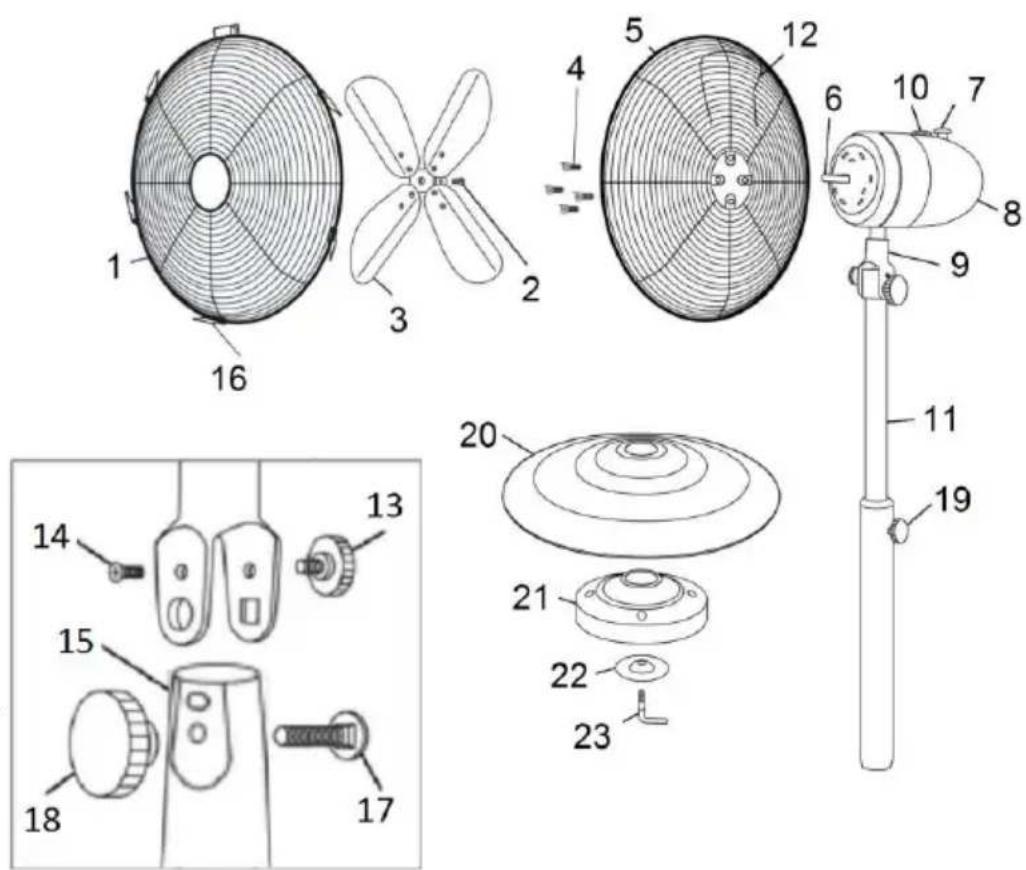

NOMENCLATURA G50036

1 Griglia protezione anteriore
2 Fermo ventola
3 Ventola
4 Viti Fermo griglia posteriori
5 Griglia protezione posteriore
6 Albero motore
7 Perno per oscillazione
8 Corpo motore
9 Perno inclinazione in verticale
10 Pannello comandi
11 Asta
12 Maniglia
13 Manopola per inclinazione
14Vite 1
15 Asta della base
16Vite fissaggio griglie
17Vite2
18 Manopola fissaggio
19 Manopola regolazione altezza
20 Base
21 Peso
22 Anello fissaggio
23ViteaL

MONTAGGIO

Il motore del ventilatore più funzionare anc se le griglie di protezione non sono più state montate e fissate. Per la massima sicurezza eseguire il montaggio in modo completo e scrupoloso.

1) Inserire la base (20) nell'estremità inferiore dell'asta (11).
2) Inserire il peso (21) sotto la base, e l'anello di fissaggio (22) sotto al peso (21).
3) Avvitate la parte fillettata della vite a L (23) nel foro presente nell'anello (22).
4) Per montare il corpo motore (8) all'asta (11), seguire il procedimento.

a. Allineare i fori presenti su corpo e asta, ed insertire la vite 2 (17) nei fori inferiori. Tale vite va insertita da destra verso sinistra, e va insertita completeness, in modo che la parte finale della vite, a sagoma quadrata, entri nel foro del perno (9) del corpo motore.
b. Inserire la vite 1 (14) nel foro apposto in alto a sinistra, ed avvitarla sino al blocco.
c. Fissare la testa avvitando la manopola (18)
d. Inclinare la testa nella posizione desiderata e stringere la manopola (13)

5) Posizionare la griglia posteriori (5) in prossimità della parte frontale del corpo motore (8) con la maniglia metallica (12) rivolta verso l'alto. Far combaciare i fori presenti nella parte centrale della griglia con quelli presenti nel corpo (8) e bloccare le 4 viti di fermo (4).
6) Inserire la ventola (3) nell'albero motore (6) ed avvitare la vite di fermo della ventola (2) nell'apposto foro.
7) Rimuovere la vite di fissaggio (16). Posizionare la griglia anteriore (1) davanti alla griglia posteriore (5) facendo combacciare i fori presenti sulle 2 griglie.
8) Chiudere i perni di fissaggio e fissare le due griglie stringendo la vite di sicurezza (16)olta precedente. Il montaggio del ventilatore è così completato. Per alzare il ventilatore, allentare la Manopola regolazione altezza (19), alzare la testa a piacimento e riavvitare per fermarla.

FUNZIONAMENTO

Al termine del montaggio installare il prodotto come indicate nelle Informazioni d'uso e collegare la spina alla presa elettrica. Il pannello comandi (10) regola la velocità di rotazione della ventola e quando la forza della ventilazione.

• 0: il ventilatore è spento
• I: ventilatore acceso a velocità Bassa
• II: ventilatore accesso a velocità media
• III: ventilatore acceso a velocità alta

OSCILLAZIONE

L'oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva premendo il perno (7) verso il basso fino al bloccaggio. Sollevando il perno (7) fino al bloccaggio la funzione è disabilitata. Si consiglia di attivare o disattivare l'oscillazione solo a ventilatore spento.

E' possibile direzionare la ventilazione in verticale或者其他 che in orizzontale. Per farecision, spegnere il ventilatore ed attendere che le pale si fermino.

• Allentare la manopola (13) e inclinare la testa del ventilatore nella posizione desiderata.
• Stringere la manopola (13) tenendo il ventilatore in tale posizione.

PULIZIA

Staccare la spina alla presa elettrica prima di eseguire qualsiasi operazione di pulizia.

Non immergere in acqua. In agli caso evitare che schizzi d'acqua o di altri liquidi raggiungano il corpo motore. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido inumidito con acqua per pulire le parti.

Asciugare bene il prodotto prima di rimetterlo in funzione.

CARATTERISTICHE TECNICHE

• Alimentazione: AC 230V~50Hz. Potenza 50W
• Avvolgimento motore 100% rame,enza alluminio
  Diametro delle pale: 45cm
• 3 velocità di funzionamento - Oscillazione orizzontale

Al termine del suo periodo di vita, il prodotto va smaltito seguondo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifuito di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostuire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello smaltimento del prodotto secondo quando prescritto alla legge.

Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l'ambiente se

non correttamente smaltite; altre parti possono essere riciclate. E’ dovere di tutti contribuire alla salute ecologica dell’ambiente seguendo le corrette procedure di smaltimento.

Il simbolo molto a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicate in quello paragrafo ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm ) è possibile riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere quello manuale in formato elettronico, contattare il numero di Telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi appearecchi modifiche ELETTRICHE - TECHNICHE - ESTETICHE e/o sostuire parti alla cun preavviso, ove lo ritenesse più opportuno, per offrir un prodotto sempre più fidabile, di lunga durata e con Tecnologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errorsi di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione

Europea ed è pertanto marcato con il marchio CE

TREVIDEA S.R.L. - Strada Consolare Rimini - San Marino n. 62 - 47924 - RIMINI (RN) - ITALY

MADE IN CHINA
