MANUALE UTENTE 5IE84251 BLAUPUNKT

ISTRUZIONI DI MONTAGGIO E D'USO

Achtung

È molto importante che questo libretto istruzioni sia conservato insieme 5IE64251-5IE84251, per qualsiasi futura consulazione. Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della cappa e delle relative avventenze. Queste avventenze sono state redatte per la vostra sicurezza e per那一 degli altri, Vi preghiamo, Dunque, di volerlo leggere attendamente prima d'installare e di utilizzato l'apparecchio. Consultareanche i disegni nelle prime pagine con i riferimenti alfabetici e numerici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. L'installazione e il collegamento elettrico delve essere fattà da un tecnico specializzato. La ditta fornitrice non rispondere di una garanzia per danni derivati da un errata installatione o errato utilizzo dell'apparecchio, Non modificare né cercare di modificare mai le caratteristiche di quello apparecchio.
Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico, non per uso professionale, per preparare e tenere in caldo le pietanze. Qualsiasi altri impiego non è ammesso. Durante il funzionamento, l'apparecchio non deve rinanere alla sorveglianza.
Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano molto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati.
I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.
Serviri del dispositivo di blocco dei comandi per impedire che i bambini possano accendere inavvertamente l'apparecchio o modificarne le funzioni. Durante il funzionamento, l'apparecchio non deve mai rimanere alla sorvegianza.
Non comandare il piano tramite un temporizzatore esterno.
Durante il funzionamento, l'apparecchio non deve rimanere alla sorveglianza.
Accertarsi che i bambini eventualmente presenti in casa non abbiano la possibilità di rovesciare a terra pentole e padelle calde. Girare le maniglie e i manici di pentole e padelle di lato, sulla superficie di lavoro, in modo che si trovino sopra il piano di lavoro per prevenire il rischio di uszioni.
Per questioni di sicurezza, il piano di cottura deve essere usato solo后再o essere stato incassato.
P rima di procedere all'incasso controllare se il piano di cottura presenta eventuali danni visibili. Non mettere mai in funzione un appearecchio danneggiato, cui è sere rischioso per la sicurezza.

L'incasso e il collegamento elettrico dell'apparecchio alla rete cui quere eseguito solo da personale specializzato. La sicurezza elettrica è garantita solo se il piano di cottura è allacciato a un regolare collegamento a terra. In caso di dubbi, far controllare l'impianto elettrico da un elettricista qualificato. Se il cavo di alimentazione dovesse risultare danneggiato dovrè essere sostituito solo da un centro assistenza o da personale qualificato.

Non allacciare il piano di cottura alla rete elettrica con prolonghe o prese multiple, perché non garantisco la necessaria sicurezza(ad es. rischio di surriscaldamento).

Prima di allacciare il piano di cottura bisogna confrontare i dati di allacciamento (tensione e frequenza), riportati sulla targhetta, con quelli della rete elettrica.

Questi dati devono assolutamente corrispondere, altrimenti la macchina potrebbe subire dei danni. In caso di dubbi rivolgersi ad un elettricista.

Per eseguire i lavori di installmente e di manutenzione, nonché di riparazione, scollegare l'apparecchio alla rete elettrica.

E' necessario rispetto delle normative per lo scarico dell'aria

ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

Non après mai l'involucro dell'apparecchio. L'eventuale contatto con parti sotto tensione o la modifica delle strutture elettriche o meccaniche cui cause anomalie di funzionamento.

Il piano ad induzione non deve essere usato come piano di lavoro. Le basi ruvide dei recipienti sono rigare il piano di cottura.

Mantenerere sempre perfettamente asciutte le zone di cottura e la base dei recipienti.

Pericolo di incendio

L'olio e il grasso troppo caldi si infiammano rapidamente. Non lasciare olio o grasso surriscaldati alla sone sorgilezza. Nel caso in cui l'olio o il grasso si dovessero inflammare, non tentare di spegnere le fiamme con acqua. Spagnere le fiamme con un coperchio o un piatto con una coperta ignifuga. Spagnere la zona di cottura. Non collocare in alcun caso oggetti inflammabili sul piano di cottura.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Pericolo di uszioni

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.

Non posare sul piano a induzione oggetti come coltelli, forchette, cucchiai o coperchi perché si possono surriscaldare.
Non riscaldare contentitori chiusi, ad esempio in latta, sulle zone di cottura. La sovrappressione generata potrebbe far scoppiare il contentitore.

Recipienti adeguati

Solo i recipienti ferromagnetic sono adatti alla cottura a induzione; in particolare sono idonei: acciaio smaltato, ghisa, stoviglie speciali per induzione in acciaio inossidabile.

Usare solo pentole e padelle a fondo liscio. Non insere alcun tipo di oggetto tra il fondo della pentola e il piano in vetroceramica, ad esempio adattatori.

Zona di Cottura Diametro minimo Diametro massimo consigliato

1 90mm-100mm (Booster power)

2 120mm 200mm*

3 120mm 200mm*

4 90mm-100mm (Booster power)

• il diametro massimo consigliato corrisponde al diametro della zona cottura; è possibile utilizzato pentole di diametro maggiore ma il calore si diffonderà sulle stesse in maniera meno uniforme.

Per sapere se i recipienti sono adeguati, verificare che siano attratti da un magnete.
Esiste un'alto tipo di recipienti speciali per induzione la cui base non è del tutto ferromagnetica.

Recipienti non adeguati

Non utilizzato mai recipienti di: acciaio fine normale, vetro, terracotta, rame e alluminio. Non posizionare alcun recipiente vuoto sulla zona di cottura. Potrebbe provocare danni.
Non collocare alcun recipientte caldo sul pannello comandi, nell'area delle spie o sulla cornice del piano di cottura.Potrebbe provocare danni.

Pericolo guasti

Pentole delle quali evaporano completeness i liquidi possono provocare danni al piano in vetroceramica, per i quali il produttore non si assume alcuna responsabilità.

L'apparecchio è dotato di una ventola di raffreddamento. Se除去 il piano di cottura incassato si trova un cassetto, deve essere garantita una congrua distance tra il contenegro del cassetto e la parte inferiore dell'apparecchio, per non comprometerne la ventilazione.

Non conservare, nell'eventuale cassetto posso sotto il piano di cottura, oggetti piccoli o fogli di carta che, se aspirati, potrebbero rompere il ventilatore e pregiudicare il raffreddamento dell'apparecchio, ne oggetti infammabili o metallici, che potrebbero diventare incandescenti o inflammarsi.

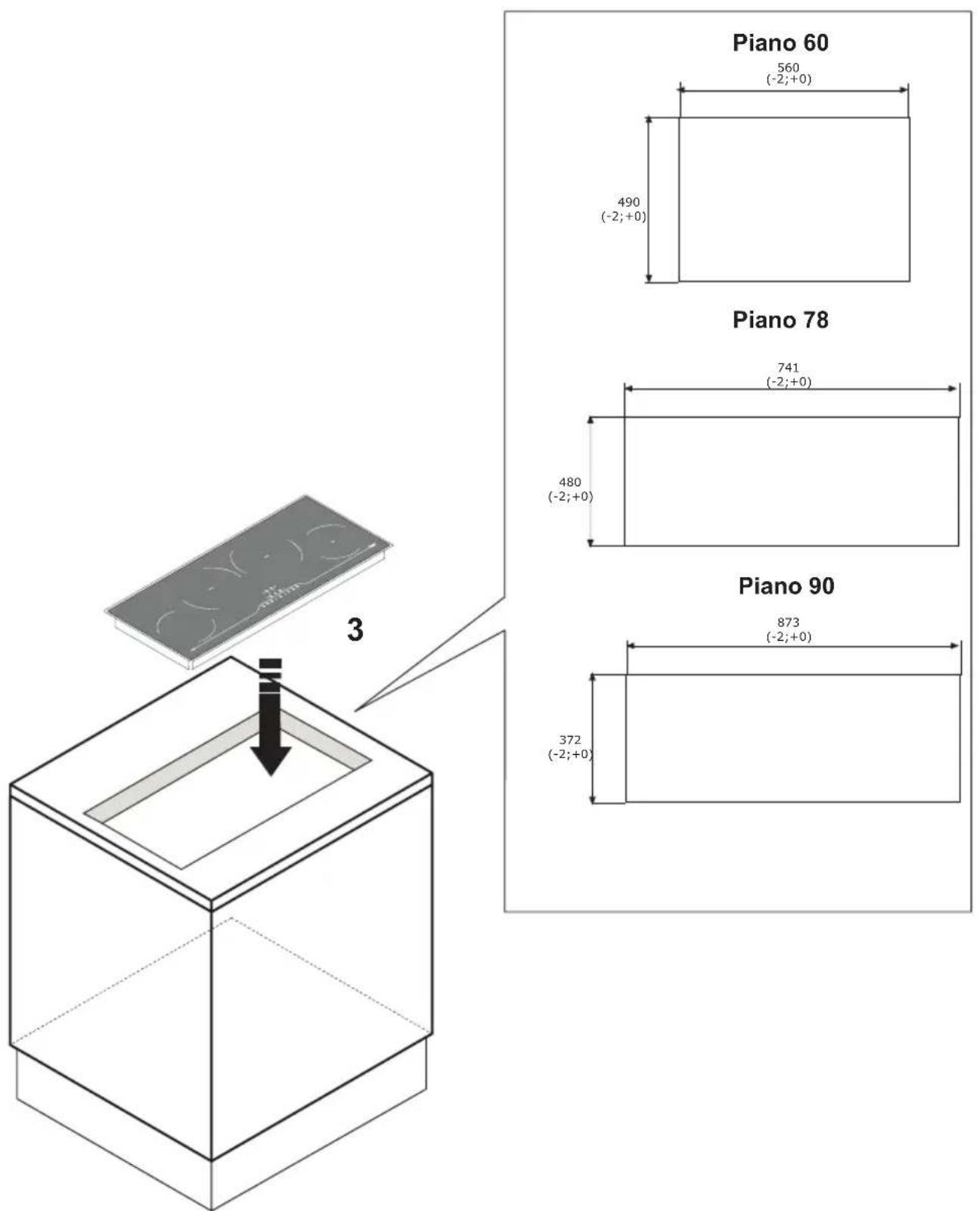

Il piano di lavoro deve essere piatto e orizzontale. I ritagli del mobile devono essere effettuali prima di installare l'apparecchio. Eliminare i trucoli per non compensettere il funzionamento dei componenti elettrici.

Considerando la ventilazione del piano cottura è necessario prevedere quando segue:

-una distanza di 20mm tra la parte posteriori del mobile e la parete della cucina (fig.1-2).

-se il piano è installato su un cassetto, lasciare 65 mm di distance tra il cassetto e la parte superiore del piano di lavoro (fig.1).

Se il piano di cottura è montato dietro l'anta di un mobile, metterlo in funzione solo lasciando l'anta aperta.

Chiudere l'anta del mobile solo quando l'apparecchio e le spie di calore residuo sono spenti.

Se l'apparecchio viene incassato sopra unorno oppure una cucina elettrica dotati di sistema pirolitico non dovrebbe essereMESSO in funzione nelle procedimento pirolitico è in corso, poichépuo scattare la protezione di surriscaldamento del piano di cottura.

Il piano cottura non deve essere installato sopra la lava-stoviglie, in quanto, il vapore emesso alla lavastoviglie potrebbe causare un cattivo funzionamento del circuito elettronico del piano cottura.

Non utilizzato qualsiasi appearecchio a vapore, in quanto il vapore potrebbe raggiungere le parti,.
sotto tensione e provocare un corto circuito.

Eventuali interventi o riparazioni dell'apparecchio nel periodo di garanzia devono essere eseguite solo dall'assistenza tecnica autorizzata alla casa produttrice; in caso contrario la garanzia viene invalidata e decade immediatamente. Per eventuali problematiche successive non verrà in alcun caso riconosciuta alcuna garanzia da parte del produttore.

Sostituire eventuali pezioni o difettosi con ricambi originali: solo dati garantiscono il rispetto degli standard di sicurezza.

Avertenza per persona con pacemaker: tenere presente che nelle immeditate vicinanze dell'apparecchio in funzione si genera un Campo elettromagnetico.

La possibilità che il funzionamento del pacemaker ne risenta è molto remota. In caso di dubbi rivolgersi al produttore del pacemaker o al proprio medico.

Rumori

L'induzione può generate una lieve rumorosità;但这 è variabile in funzione al materiale, al tipo di pentola e della potenza selezionata.

Quando il piano viene utilizzato frequently la ventola di raffreddamento si accende per salvaguardare la vita dell' elettronica, generando un ronzio:esso è perfettamente normale.

Primoutilizzato

Pulire con un panno umido e asciugare il piano cottura prima di utilizzato per la primaolta. Si consiglia di asciugare l'apparecchio dopo averlo pulito con un panno umido per evitare residui di calcare.

Quando si accende l'apparecchio per la prima volta è possibile che si generino odori o si formino fumi. Con anni ulteriore uso l'odore si attenua finché sparisce del tutto. Odori ed eventuali fumi non sono sintomatici di un allacciamento errato o di eventuali danni all'apparecchio e non sono dannosi per la salute.

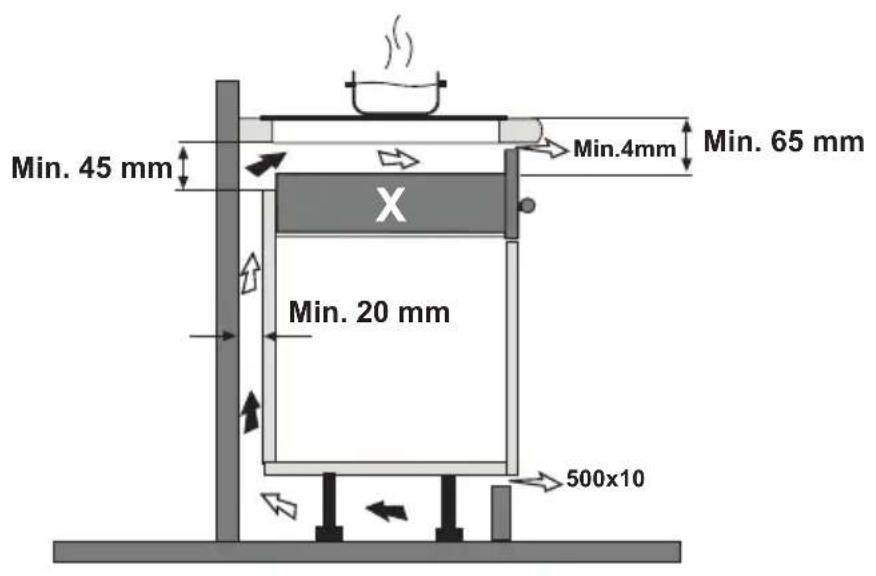

Fig.1

X: Schublade
X:Drawer
X : Tiroir
X:Schuif
X:Cajon
X:Cassetto

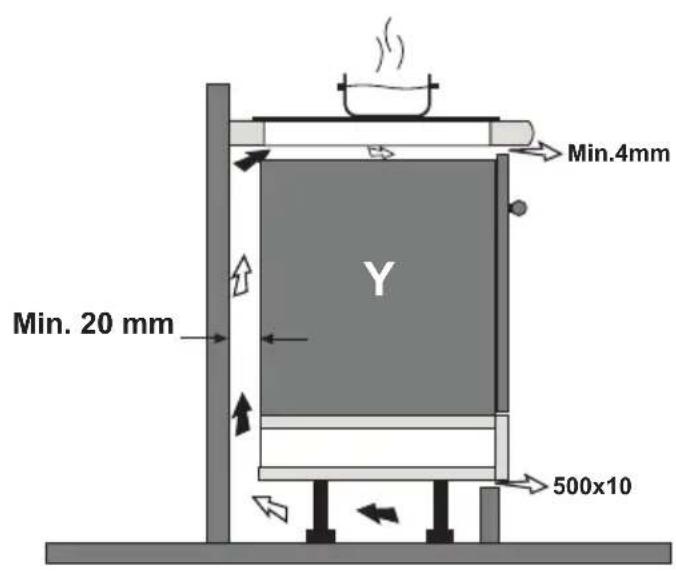

Fig.2

Y : Einbauküche / Einbauofen
Y:Built-in cooker/built-in oven
Y: Cuisine encastrable/four encastrable
Y : Inbouwformuis/ inbouwoven
Y : Cocina empotrada/orno empotrado
Y: Cucina da incasso / forn o da incasso

Integra è dotato di tasti sensori elettronici che reagiscono al tocco.

Accendere dapprima il piano e poi la zona di cottura desiderata.

Accensione del piano cottura

Premere il tasting power per almeno 2 secondi.

Tutti i display si accendono. Se non segue nessun'altra immissione, dopo pochi secondi il piano di cottura si spegne per motivi di sicurezza.

Attivazione delle zone cottura desiderata

Toccare il tastingo relativo alla zona d'interesse.

Sul display compare 0 agire su + o - per selezionare la potenza desiderata che va da 1 a P

P: indica la funzione Booster ed è presente su agli zone di cottura. Per attivarlo è necessario agire sul tastingo + fino ad arrivare alla potenza 9, ed effettuare un'ulteriore pressione del tastingo. Tale funzione rimarra è attiva per 5 minuti, dopo di che il systema si riposizione è alla potenza 9.

É consigliato utilizzare tale funzione per portare più velocemente ad ebollizione l'acqua.

Pot Detection

Se non vengono posizionate o riconosciute pentole idonee sulle varie zone di cottura, la funzione pot detection indichera tale mancanza con il symbolo "u"

Posizione quindi una pentola, adeguata per diametro e materiali, sulle zone cottura, come indicato nel paragrafo recipienti adeguati.

La zona cottura si spegnerà automaticamente dopo 10 minuti se nessuna pentola viene riconosciuta.

Spegnimento piano cottura eindicazione calore residuo

Toccare il tasto power. ①

La spia dell'interruttore principale e le spie delle zone di cottura si spengono. Il piano di cottura è spento. La spia del calore residuo visualizzata con un H presente su agli zona di cottura, che resta illuminata fino a che tali zone non si sono raffreddate a sufficientia.

Attenzione rischio ustione

Non toccare la zona di cottura che visualizza esta significazione (H).

Se una zona di cottura rimane accesa troppo a lungo al medesimo livello di potenza, l'apparecchio provvede automaticamente al suo spegnimento e appeare l'indicazione del calore residuo H.

Riacccenderla come di consueto per rimettere in funzione la zona di cottura.

La tabella segunte riporta il tempo massimo di funzionamento ininterrotto per agli livllo di potenza:

Potenza limite di funzionamento in minuti
1 520
2 402
3 318
4 260
5 212
6 170
7 139
8 113
9	90
P	5

Timer

La funzione timer più essere impostata da 1 a 99 minuti su agli zona di cottura.

Per attivare il timer: selezionare la zona di cottura e impostare il livello di potenza desiderato, poi premere contemporaneamente i tasti + e-, quando agire sul + o - per impostare i minuti desiderati. Un segnale acustico della durata di 2 minuti indichera la fine dei minuti impostati e la zona di cottura si spegnerà automaticamente.

Countdown

La funzione countdown può essere attivata sia a piano spento che acceso, va da 1 a 99 minuti, ma al contrario del timer alla non preveve lo spegnimento delle zone di cottura.

A piano spento: premere contemporaneamente i tasti + e -, quindi agire sul + o - per impostare i minuti desiderati; il display si spegne e lampeggeranno due puntini in basso a destra.

La fine dei minuti impostati sare resanota con un segnale acustico.

A piano acceso: alla selezionare una zona di cottura particolare, effettuare la stessa procedura riportata per il piano spento.

Child-Lock Sicurezza bambini

Il piano di cottura è dotato di un blocco di sicurezza affinché non possa essere inavvertamente acceso dai bambini. Può essere attivato solo se zone di cottura non sono state selezionate.

Per attivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -, e premere di nuovo il tasto che indica la zona di cottura in basso a destra.

Una volta attiva la funzione Child Lock, sul display comparirà il symbolo L.

Per disattivare: toccare il tasto power, toccare contemporaneamente il tasto che indica la zona di cottura in basso a destra e il tasto -; premere di nuovo il tasto -.

Piano cottura

Il piano di cottura deve essere sempre pulito dopo anni uso. Lasciare raffreddare l'apparecchio prima di pulirlo.

Prima di pulire il piano in vetroceramica si consiglia di attivare la sicurezza bambini in modo che il piano non entri in funzione accidentalmente (vedere funzione Child Lock).

Utilizzare esclusivamente prodotti per la pulizia concepiti per piani di cottura in vetroceramica. Rispettare leindicazioni riportate sulla confezione di ciascun prodotto.

Non utilizzato i seguenti prodotti per la pulizia. Essi potrebbero danneggiare le superfici del piano in vetroceramica:

prodotti anticalcare o per eliminare macchie e/o ruggine,

detersivi per piatti e/o lavastoviglie,

detergenti per vetro,

detergenti contenti soda, ammoniaica, acidi o cloruri

qualsiasi detergente, spugne, spazzole abrasive

solventi

gomma cancella sporco

oggetti appuntiti

prodotti per la pulizia di forni o grill

qualsiasi appearecchio a vapore, in quanto il vapore potrebbe raggiungere le parti sotto tensione e provocare un corto circuito.

Per evitare danni alla cornice del piano di cottura, osservare le seguentiindicazioni:

Utilizzare solo acqua calda con poco sapone

Non utilizzato in alcun caso utensili affilii o prodotti abrasivi

Nonutilizzareilraschietto perilvetro.

Eventuali residui di sporcizia vanno eliminati con il raschetto per il vetro. Fare attenzione a non feriri con il raschetto.

Se zucchero o pietanze contenti zucchero, plastica o carta stagnola finiscono sul piano di cottura caldo, è consigliato spegnerlo. Eliminare queste sostane immediatamente alla zona di cottura,anche se il piano è ancora caldo,utilizzando raschietto,altrimenti raffreddandosi potrebbero danneggiare la vetroceramica.

(Attenzione: pericolodi uscionarsi!!!) Infine pulire la zona di cottura quando si è raffreddata.

La segnaletica sul piano si può consumare per l'uso di detersivi abrasivi e aggressivi, spugne di acciaio e fondi di pentole. Evitare di utilizzato questi prodotti per la pulizia. In agli caso cui non promurette in alcun modo il corretto funzionamento del prodotto.

Attenzione: tutte le problematiche riportate in questo paragrafo sono esclusivamente di carattere estetico e non influenzano in alcun modo il corretto funzionamento dell'apparecchio. Esse non possono essere ripristinate in garanzia.

TLC

1:On/Off motor
2:-motor
3:On/Off comando
4: + motor
5:0n/Off light

Note : Il LED sulla cappa indica le varie velocità : verde 1^ velocità , arancio 2^ velocità , rosso 3^ velocità e rosso lampeggiante 4^ velocità.

Procedura di affiliazione:

1. Togliere l'alimentazione alla cappa
2. Ridare alimentazione alla cappa
3. Entro i primi 5 sec premere il tasting luci e rilasciare dopo che le luci si sono accese (il comando deve essere accesotramite il tasting 3)
4. Entro 5 sec premere il tasting motore e rilasciare

A Anything puto e neccessario attendere circa 10 secondi -do di che usare la cappa normalmente.

Note:ippo4 ore dall'ultimo azionamento di un tasting la cappa si spegne automaticamente. nel caso ci siano interferenze con altri radiocomandi nelle vicinanze effettuare la procedura dichio codice.

Nel caso si debba cambiare il telecomando l'electronica va ritarata sulla frequenza del nuovo telecomando con la procedura di affiliazione.

Procedura generazione nuovo codice.

Il radiocommando viene fornito con dei codici predefiniti. Se si desidera una nuova generation di codici random occorre seguire la procedura seguente:togliere e ridare alimentazione al piano cottura, entro 5 secondi premere contemporaneamente i due tasti più e meno per almeno 10 secondi, si avrà l'accensione del LED, successivement premere di nuovo i due tasti (entro 3 secondi). Tre lampeggi del LED indiceranno che l'operazione è stata completata. Una volta cambiato codice al telecommando bisogna rieffettuare la procedura di affiliazione.

LABELLA ERRORI PIANO COTTURA

Tali errorsi compaioni sul display del piano cottura.

Codice erre Descrizione Possibili cause Soluzione
C, E, C lampeggiante, E lampeggiante o simbo- lo -	Se il display di una zona cottura在哪o allaquesti symboli si è inter- venuto o si sta interve- nendo nelle configura- zioni di base delsystema.	Rilevati problemi o mo- difliche alle configurazio- ni di base del systema.
E2 Temperatura	eccessiva della zona cottura.	Surriscaldamento della pentola.
E3 Malfunzionamento do- vuto ad utilizzo di pen- tole di materiale non appropriato.	Pentole di materiale non appropriato o possibile perdita delle propietà magnetiche delle stesse al salire della tempera- tura.	Utilizzare pentole di ma- teriale appropriato o so- stituirle.*
E4, E5, E6, E7, E8, E9, EA, EC, EH,	Anomalia hardware Rilevata errari hardware Conta- tare il centro di assistenza tecnica au- torizzato specificando il codice di erre.
No display / Function Errore di tensione o del touch control.	Collegamento elettrico difettoso o anomalia di un componente.	Contattare il centro di assistenza tecnica au- torizzato specificando il codice di erre.
u Pentola non rilevata Pentola non appro- briata Utilizzato una pentola appropriata. Fare riferi- mento al paragrafo reci- pienti adeguati.*
Er31, Er47, Er22, Er20, o segmenti del display che si accendono ciclica-amenti	Anomalia touch control Rilevato erre nel co- mando touch	Contattare il centro di assistenza tecnica au- torizzato specificando il codice di erre.
Er 03 o	Attivazione continua di uno dei tasti, il coman- do si spegne dopo 10 secondi.	Liquido o pentola sulla zona comando
La potenza torna al livel- lo 0		Rilevata anomia in un componente hardware

FUNZIONAMENTO

1

L Nessun errone!	Child Lock attenuato		Disattivare il Child Lock facendo riferimento al paragrafo apposto.

• Se l'erreore persistsente contattare il centro di assistenza tecnica autorizzato, specificando il codice di erre.
