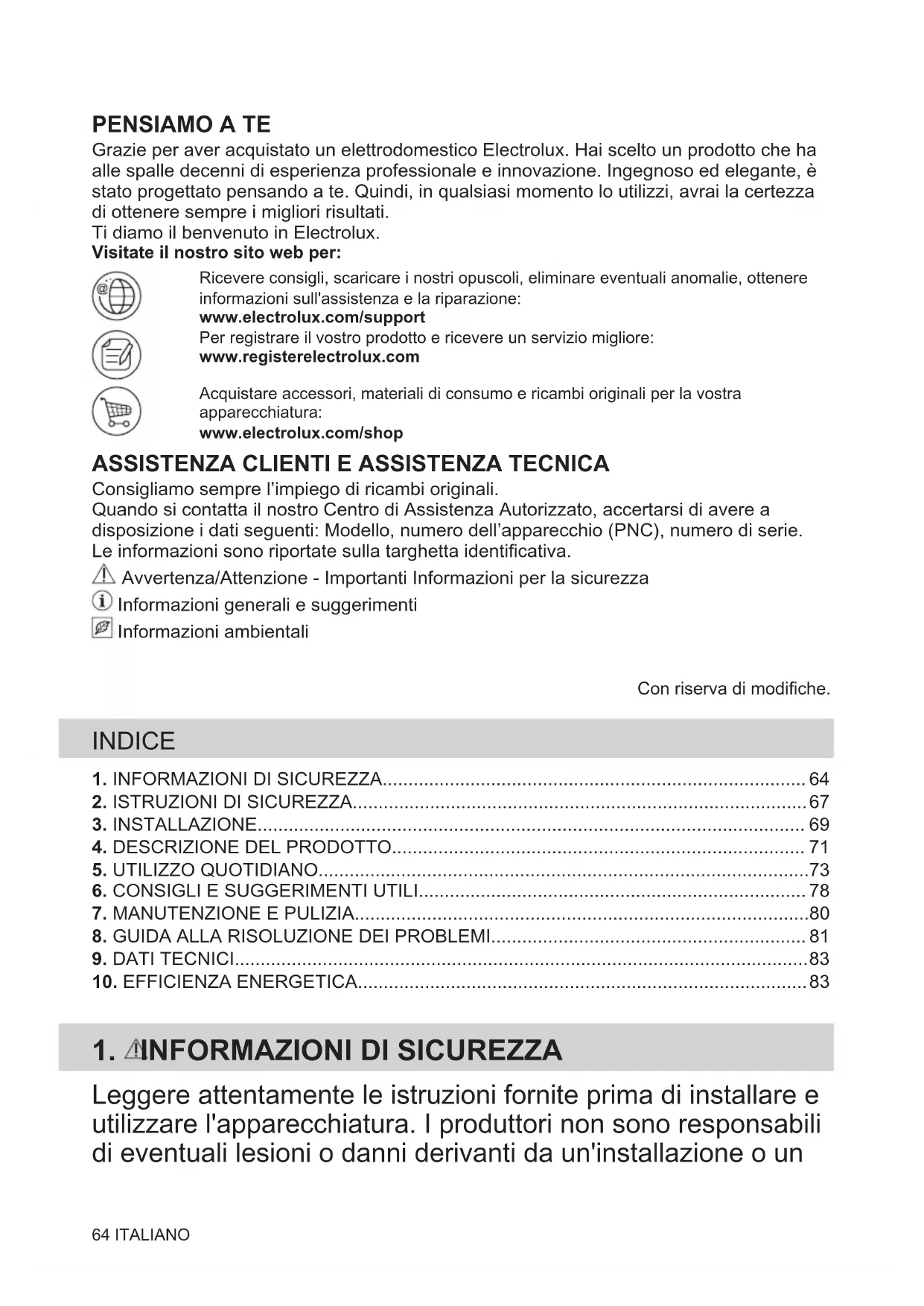

MANUALE UTENTE LIL63441 ELECTROLUX
Istruzioni per l'uso
Piano cottura
IT 64
Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:
www.electrolux.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l'impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni sono riportate sulla targhetta identificativa.
⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
① Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
INDICE
- INFORMAZIONI DI SICUREZZA....64
- ISTRUZIONI DI SICUREZZA....67
- INSTALLAZIONE....69
- DESCRIZIONE DEL PRODOTTO....71
- UTILIZZO QUOTIDIANO....73
- CONSIGLI E SUGGERIMENTI UTILI....78
- MANUTENZIONE E PULIZIA....80
- GUIDA ALLA RISOLUZIONE DEI PROBLEMI....81
- DATI TECNICI....83
- EFFICIENZA ENERGETICA....83
Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un
uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'elettrodomestico, a meno che non vi sia una supervisione continua.
- I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchiatura.
- Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
- AVVÉRTENZA: Tenere i bambini e gli animali domestici lontani dall'elettrodomestico durante il funzionamento o il raffreddamento. Le parti accessibili si riscaldano molto durante l'uso.
- Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
- I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.
1.2 Avvertenze di sicurezza generali
- AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti.
• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
- Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
- ATTENZIONE: L'apparecchiatura non deve essere alimentata tramite dispositivi esterni, ad esempio timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.
- ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato senza soluzione di continuità.
- AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.
- Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.
- Non usare l'apparecchiatura prima di installarla nella struttura a incasso.
- Non usare una pulitrice a vapore per pulire l'apparecchiatura.
- Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola, senza considerare quanto indicato dal rilevatore di utensili.
- Se la superficie di vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibilke per scollegarlo dall'alimentazione. Invitiamo in entrambi i casi a contattare il Centro Servizi Autorizzato.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
- AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura
incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni può causare incidenti.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L'installazione
dell'apparecchiatura deve essere
eseguita da personale
qualificato.
AVVERTENZA!
Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.
- Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
- Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- È necessario rispettare la distanza minima dalle altre apparecchiature.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
- Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
- Proteggere la base dell'apparecchiatura da vapore e umidità.
- Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
- Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.
- Se l'apparecchiatura viene installata sopra a un cassetto:
- Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o guastare il funzionamento del sistema di raffreddamento.
- Mantenere una distanza di almeno 2 cm fra la parte inferiore
dell'apparecchiatura e le componenti conservate nel cassetto.
- Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
- Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
- Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.
- Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
- Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
- Utilizzare il cavo di alimentazione appropriato.
- Evitare che i collegamenti elettrici si aggroviglino.
- Assicurarsi che la protezione da scosse elettriche sia installata.
- Utilizzare il morsetto fermacavo sul cavo.
- Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine.
• Non utilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo
tale da non poter essere disattivati senza l'uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.
- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.
- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
2.3 Utilizzare
AVVERTENZA!
Rischio di lesioni, ustioni o scosse elettriche.
AVVERTENZA!
Pericolo di incendio ed esplosioni.
- Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.
- I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.
- L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
- Non poggiare pentole calde sul pannello dei comandi.
• Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
- Non esporre al calore pentole vuote.
- Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
- Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
- Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare il vetro o la vetroceramica. Per
spostare questi oggetti sollevarli sempre dalla superficie di cottura.
- L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.
2.4 Pulizia e cura
- Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
- Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
- Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
2.5 Assistenza
- Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.
- Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
- Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
3.1 Prima dell'installazione
Prima di installare il piano di cottura,
annotare l'informazione riportata di seguito
presente sulla targhetta dei dati. La targhetta
dei dati è applicata sul lato inferiore del piano
di cottura.
Numero di serie ......
3.2 Piani di cottura da incasso
Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.
3.3 Cavo di collegamento
- Il piano cottura è fornito con un cavo di collegamento.
- Per sostituire il cavo di alimentazione danneggiato, usare il seguente tipo di cavo: H05V2V2-F che resiste a una temperatura di 90 °C o superiore. Il cavo singolo deve avere un diametro minimo di 2,5 mm². Contattare il Centro di assistenza tecnica locale. Il cavo di collegamento può essere sostituito solo da elettricisti qualificati.
AVVERTENZA!
Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
ATTENZIONE!
Non forare o saldare l'estremità del cavo. È vietato.
ATTENZIONE!
Non collegare il cavo senza la guaina terminale del cavo.

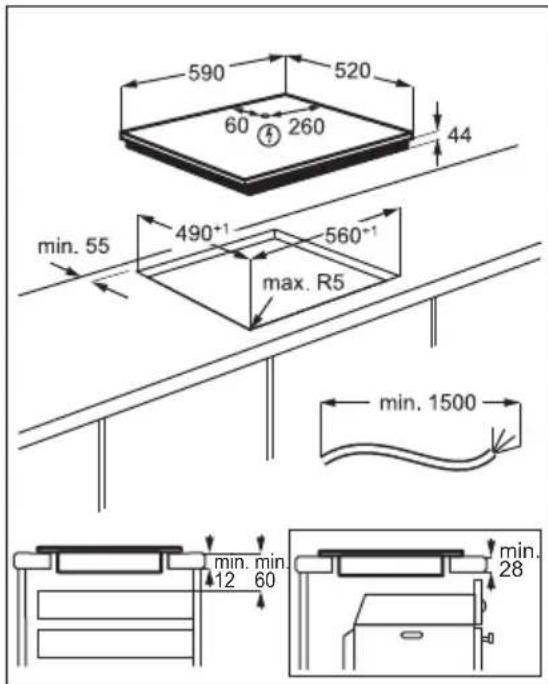

3.4 Montaggio
Se s'installa il piano cottura sotto una cappa, consultare le istruzioni d'installazione della cappa per la distanza minima tra le apparecchiature.
Se l'apparecchiatura è installata sopra un cassetto, la ventilazione del piano cottura riscalda gli articoli all'interno del cassetto durante il processo di cottura.
Trova il video tutorial “Come installare il piano cottura a induzione Electrolux: installazione del piano di lavoro” digitando il nome completo indicato nell'immagine sottostante.
YouTube
www.youtube.com/electrolux
www.youtube.com/aeg
4. DESCRIZIONE DEL PRODOTTO

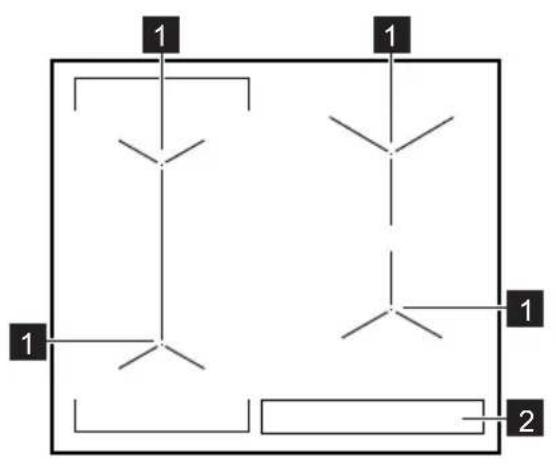

4.1 Disposizione del piano di cottura
1 Zona di cottura a induzione
2 Pannello dei comandi
4.2 Disposizione del pannello dei comandi
Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive.
| Tasto senso-re | Funzione Commento |
| 1 | ➊ | ON / OFF Per attivare e disattivare il piano di cottura. |
| 2 | ➎ | Blocco / Dispositivo di sicurezza Per bloccare/sbloccare il pannello dei comandi. bambini |
| 3 | || | Sospendi Per attivare e disattivare la funzione. |
| 4 | ➌ | Bridge Per attivare e disattivare la funzione. |
| 5 | - Display livello di potenza Per mostrare il livello di potenza. |
| 6 | - Spie del timer delle zone di cottura Indica per quale zona è impostato il tempo. |
| 7 | - Display timer Indica il tempo in minuti. |
| 8 | | Hob ^2 Hood Per attivare e disattivare la modalità manuale della fun-zione. |
| 9 | | - Per selezionare la zona di cottura. |
| 10 | +/- | - Per aumentare o ridurre il tempo. |
| 11 | P | PowerBoost Per attivare la funzione. |
| 12 | - Barra dei comandi Per impostare un livello di potenza. |
4.3 Display del livello di potenza
| Display Descrizione |
| 0 | La zona di cottura è disattivata. |
| 1 - 14 | La zona di cottura è in funzione. |
| u | Sospendi è attiva. |
| A | Riscaldamento automatico è attiva. |
| P | PowerBoost è attiva. |
| E + numero | È presente un malfunzionamento. |
| = / I - | OptiHeat Control (indicatore di calore residuo su 3 livelli):: proseguire la cottura/tenere in caldo/calore residuo. |
| L | Blocco / Dispositivo di sicurezza bambini è attiva. |
| F | Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura. |
| - | Spegnimento automatico è attiva. |
4.4 OptiHeat Control (indicatore di calore residuo su 3 livelli):
AVVERTENZA!
☐ / ☐ Se la spia è accesa, il calore residuo può essere causa di ustioni.
Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente
sul fondo della pentola. Il piano in vetroceramica viene riscaldato dal calore delle pentole.
Le spie 7 / compaiono quando una zona di cottura è calda. Mostrano il livello del calore residuo per le zone di cottura attualmente in uso.
La spia può anche comparire:
• per le zone di cottura vicine, anche se non vengono utilizzate,
- quando si collocano pentole calde sulla zona di cottura fredda,
- quando il piano cottura è disattivato ma la zona di cottura è ancora calda.
La spia scompare quando la zona di cottura si è raffreddata.
5. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Attivazione e disattivazione
Sfiorare Ⓐ per 1 secondo per accendere o spegnere il piano di cottura.
5.2 Spegnimento automatico
La funzione spegne automaticamente il piano di cottura se:
- tutte le zone di cottura sono disattivate,
• non è stato impostato il livello di potenza dopo l'accensione del piano di cottura,
- è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tegame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.
- Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano di cottura.
- è stata utilizzata una pentola non idonea. Il simbolo Fsi accende e la zona di cottura si spegne automaticamente dopo 2 minuti.
• non è stata spenta una zona di cottura o non è stato modificato il livello di potenza.
Dopo un tempo prestabilito, si accende e il piano di cottura si spegne.
Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:
Livello di potenza Il piano di cottura si disattiva dopo
6 ore
4 - 7 5 ore
8 - 9 4 ore
10 - 14 1,5 ora
5.3 Livello di potenza
Per impostare o modificare il livello di potenza:
Sfiorare la barra di controllo per impostare il livello di potenza corretto o spostare il dito lungo la barra di controllo fino a raggiungere il livello necessario.

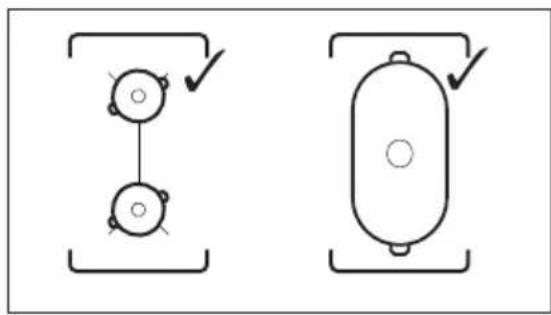

5.4 Utilizzo delle zone di cottura
Posizionare le pentole al centro della zona selezionata. Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.
È possibile utilizzare una pentola grande collocata su due zone di cottura contemporaneamente. I tegami devono coprire le parti centrali delle due aree ma non andare oltre la zona contrassegnata. Se i tegami si trovano fra i due centri la funzione Bridge non sarà attivata.
La funzione opera quando la pentola copre il centro delle due zone.
Questa funzione collega due zone di cottura del lato sinistro funzionanti come se fossero una sola.
Impostare come prima cosa il livello di potenza per una delle zone di cottura di sinistra.
Per attivare la funzione: sfiorare ■. Per impostare o modificare il livello di potenza sfiorare uno dei sensori.
Per disattivare la funzione: sfiorare ■ Le zone di cottura funzionano in modo indipendente.
5.6 Riscaldamento automatico
Attivare questa funzione per ottenere un'impostazione di calore desiderata in meno tempo. Quando è accesa, la zona funziona sull'impostazione più alta all'inizio e poi continua a cucinare con l'impostazione di calore desiderata.
Per attivare la funzione, la zona di cottura deve essere fredda.
Per attivare la funzione per una zona di cottura: toccare P(si accende).P
Selezionare immediatamente il livello di potenza desiderato. Dopo 3 secondi si accende R
Per disattivare la funzione, modificare il livello di potenza.
5.7 PowerBoost
Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.
Fare riferimento al capitolo "Dati tecnici".
Per attivare la funzione per una zona di cottura: sfiorare P s'accende.
Per disattivare la funzione, modificare il livello di potenza.
5.8 Timer
- Timer
È possibile utilizzare questa funzione per impostare la durata di una sessione di cottura singola.
Per prima cosa, impostare il livello di calore per la zona di cottura, quindi impostare la funzione.
Per impostare la zona di cottura: sfiorare
① ripetutamente fino all'accensione della spia della zona di cottura desiderata.
Per attivare la funzione: sfiorare il tasto + del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura inizia a lampeggiare, parte il conto alla rovescia.
Per visualizzare il tempo residuo: sfiorare
per impostare la zona di cottura. La spia della zona di cottura inizia a lampeggiare. Sul display compare il tempo residuo.
Per modificare l'ora: sfiorare ⏻ per impostare la zona di cottura. Premere + -
Per disattivare la funzione: sfiorare ⚙ per impostare la zona di cottura e quindi toccare —. Viene avviato il contro alla rovescia del tempo residuo fino a 00. La spia della zona di cottura scompare.
Al termine del conto alla rovescia, verrà emesso un segnale acustico e 00 lampeggerà. La zona di cottura si disattiva.
Per arrestare il segnale acustico: sfiorare
- CountUp Timer
Utilizzare questa funzione per controllare per quanto tempo è in funzione la zona di cottura.
Per impostare la zona di cottura: sfiorare
① ripetutamente fino all'accensione della spia della zona di cottura desiderata.
Per attivare la funzione: sfiorare — del timer. UP apparirà. Quando la spia della zona di cottura inizia a lampeggiare, si avvia il conteggio del tempo. Il display passa da UP al tempo conteggiato (in minuti).
Per controllare per quanto tempo è in funziona la zona di cottura: sfiorare per impostare la zona di cottura. La spia della zona di cottura inizia a lampeggiare. Il display mostra per quanto tempo è rimasta in funzione la zona.
Per disattivare la funzione: sfiorare , quindi sfiorare + . La spia della zona di cottura scompare.
- Contaminuti
Si può utilizzare questa funzione quando il piano di cottura è attivo e le zone di cottura non sono in funzione. Nel display del livello di calore appare 📄
Per attivare la funzione: sfiorare, quindi sfiorare + del timer per impostare il tempo. Allo scadere del tempo, verrà emesso un segnale acustico e 00 lampeggerà.
Per arrestare il segnale acustico: touch ⏻.
La funzione non ha alcun effetto sul funzionamento delle zone di cottura.
5.9 Sospendi
Questa funzione imposta tutte le zone di cottura che funzionano al livello di calore più basso.
Quando la funzione è attiva, tutti gli altri simboli sui pannelli di controllo sono bloccati.
La funzione non interrompe le funzioni del timer.
Sfiorare || per attivare la funzione.
si accende.Il livello di calore viene ridotto a 1.
Per disattivare la funzione, sfiorare ||Si attiva l'impostazione precedente di calore.
5.10 Blocco
È possibile bloccare il pannello dei comandi mentre le zone di cottura sono in funzione. Questa funzione impedisce di modificare inavvertitamente il livello di potenza.
Impostare innanzitutto il livello di potenza.
Per attivare la funzione: sfiorare 📋. Lsi accende per 4 secondi. Il Timer rimane acceso.
Per disattivare la funzione: sfiorare 📄 Il livello di potenza precedente si accende.
Quando si spegne il piano di cottura, si interrompe anche questa funzione.
5.11 Dispositivo di sicurezza bambini
Questa funzione impedisce l'azionamento accidentale del piano di cottura.
Per attivare la funzione: attivare il piano di cottura con ① Non impostare alcun livello di calore. Sfiorare per 4 secondi. si accenderà. Disattivare il piano di cottura con ①.
Per disattivare la funzione: attivare il piano di cottura con ①. Non impostare alcun livello di calore. Sfiorare per 4 secondi. si accenderà. Disattivare il piano di cottura con ①.
Per disabilitare la funzione per una sola operazione di cottura: attivare il piano di cottura con Ⓙ si accenderà. Sfiorare il tasto 📋 per 4 secondi Impostare il livello di calore entro 10 secondi. È possibile mettere in funzione il piano di cottura.
Quando si disattiva il piano di cottura con ① la funzione si riattiverà.
5.12 OffSound Control (Attivazione e disattivazione dei segnali acustici)
Disattivare il piano di cottura. Sfiorare il tasto ① per 3 secondi. Il display si accende e si spegne. Sfiorare il tasto per 3 secondi. o si accende. Sfiorare del timer per effettuare la selezione seguente:
- i segnali acustici sono spenti
-
- segnali acustici sono attivi
Per confermare la selezione, attendere finché il piano di cottura non si disattiva automaticamente.
Quando la funzione è impostata su segnali acustici saranno udibili soltanto quando:
• si sfiora ①
- Contaminuti diminuisce
- Timer diminuisce
- si appoggia un oggetto sul pannello dei comandi.
5.13 Limitazione potenza
Il piano cottura è impostato sul livello di potenza massimo possibile per impostazione predefinita.
Per ridurre o aumentare il livello di potenza:
- Disattivare il piano cottura.
- Tenere premuto per 3 secondi. Il display si accende e si spegne.
- Tenere premuto per 3 secondi. o compare.
- Premere ⏻. P46 compare.
- Premere / dettimer per impostare il livello di potenza.
Livelli di potenza
Fare riferimento al capitolo "Dati tecnici".
ATTENZIONE!
Assicurarsi che la potenza selezionata sia idonea ai fusibili installati nell'impianto domestico.
- P46 — 4.600 W
• P15 — 1.500 W
• P20 — 2.000 W
• P25 — 2.500 W
• P30 — 3.000 W
• P35 — 3.500 W
• P40 — 4.000 W
5.14 Gestione energia
Se sono attive più zone e la potenza consumata supera la limitazione dell'alimentazione, questa funzione distribuisce la potenza disponibile tra tutte le zone di cottura. Il piano cottura controlla le impostazioni di calore per proteggere i fusibili dell'impianto domestico.
- Se il piano cottura raggiunge il limite della potenza massima disponibile (fare riferimento alla targhetta dell'intervallo), la potenza delle zone di cottura si riduce automaticamente.
- L'impostazione di calore della zona di cottura selezionata ha sempre la priorità. La potenza rimanente sarà distribuita tra le zone di cottura attivate in precedenza in ordine inverso alla selezione.
- Il display dell'impostazione di calore delle zone ridotte cambia tra l'impostazione di calore selezionato inizialmente e l'impostazione di calore ridotto.
- Attendere finché il display non smette di lampeggiare o ridurre l'impostazione di
calore della zona di cottura selezionata per ultimo. Le zone di cottura continueranno a funzionare con l'impostazione di calore ridotto. Se necessario, modificare manualmente le impostazioni di calore delle zone di cottura.
5.15 Hob ^2 Hood
Si tratta di una funzione automatica avanzata che collega il piano di cottura ad una cappa speciale. Sia il piano di cottura che la cappa dispongono di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano di cottura. È anche possibile mettere in funzione la ventola dal piano di cottura manualmente.
Per la maggior parte della cappe, il sistema remoto è disattivato all'origine. Attivarlo prima di utilizzare la funzione. Per maggiori informazioni fare riferimento al manuale per l'utente della cappa.
Attivazione automatica della funzione
Per attivare automaticamente la funzione, impostare la modalità automatica da H1 a H6. Il piano cottura viene impostato a livello di fabbrica su H5.Il piano cottura reagisce ogni volta che viene usato il piano cottura. Il pianto di cottura rileva la temperatura delle pentole automaticamente e regola la velocità della ventola.
Modalità automatiche
| Illumina- | zione au- tomatica | Ebollizio- ne1) | Frittura2) |
| Modalità H0 | Off Off Off | | |
| Modalità H1 | On Off Off | | |
| Modalità H2 3) | On Velocità | ventola 1 | Velocità ventola 1 |
| Illumina-zione au-tomatica | Ebollizio-ne1) | Frittura2) |
| ModalitàH3 | On Off Velocità | | ventola 1 |
| ModalitàH4 | On Velocità | ventola 1 | Velocitàventola 1 |
| ModalitàH5 | On Velocità | ventola 1 | Velocitàventola 2 |
| ModalitàH6 | On Velocità | ventola 2 | Velocitàventola 3 |
1) Il piano di cottura rileva il processo di ebolizione e attiva la velocità della ventola in base alla modalità automatica.
2) Il piano di cottura rileva il processo di frittura e attiva la velocità della ventola in base alla modalità automatica.
3) Questa modalità attiva la ventola e la luce e non è collegata alla temperatura.
Modifica della modalità automatica
- Disattivare l'apparecchiatura.
- Sfiorare il tasto per 3 secondi ll display si accende e si spegne.
- Sfiorare il tasto 🔒 per 3 secondi
- Sfiorare alcune volte finché si accende H
- Sfiorare + del Timer per selezionare una modalità automatica.
Per mettere in funzione la cappa direttamente dal pannello della cappa stessa, disattivare la modalità automatica della funzione.
Quando si termina la cottura e si disattiva il piano di cottura, la ventola della cappa rimane in funzione ancora per un po'. Trascorso questo tempo, il sistema disattiva la ventola automaticamente ed evita l'attivazione accidentale della stessa per i 30 secondi successivi.
Funzionamento manuale della velocità della ventola
È anche possibile attivare la funzione manualmente. Per farlo sfiorare quando il piano di cottura è attivo. In questo modo si disattiva il funzionamento automatico della funzione ed è possibile modificare la velocità della ventola manualmente. Quando si preme la velocità della ventola aumenta di un livello. Quando si raggiunge un livello elevato e si preme nuovamente la velocità della ventola viene impostata sullo 0 e la ventola della cappa si disattiva. Per avviare nuovamente la ventola con velocità 1 sfiorare.
Per attivare il funzionamento automatico della funzione, disattivare il piano di cottura e riattivarlo.
Attivazione della luce
È anche possibile impostare il piano di cottura per attivare automaticamente la luce ogni volta che si accende il piano di cottura. Per farlo impostare la modalità automatica da H1 a H6.
La luce sulla cappa si disattiva 2 minuti dopo la disattivazione del piano di cottura.
6. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
6.1 Pentole
Per le zone di cottura a induzione, un forte campo elettromagnetico crea il calore nelle pentole molto rapidamente.
Utilizzare le zone di cottura a induzione con pentole idonee.
- Il fondo delle pentole deve essere il più possibile spesso e piano.
- Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.
• Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica.
Materiale delle pentole
• corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).
• non adatto: alluminio, rame, ottone, vetro, ceramica, porcellana.
Una pentola è adatta per un piano di cottura a induzione se:
- l'acqua raggiunge velocemente
l'ebollizione su una zona di cottura a
induzione impostata sul livello di cottura massimo.
- una calamita si attacca al fondo della pentola.
Dimensioni delle pentole
- Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.
• L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura.
- Per motivi di sicurezza e risultati di cottura ottimali, non utilizzare pentole di dimensioni maggiori rispetto a quelle indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello dei comandi o attivare accidentalmente le funzioni piastra.
Vedere la sezione "Dati tecnici".
6.2 I rumori durante l'uso
Se si avverte:
- crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).
- fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
- ronzio: si stanno utilizzando livelli di potenza elevati.
- scatto: si verifica un'accensione elettrica.
- sibilo, ronzio: la ventola funziona.
I rumori descritti sono normali e non sono indicano un guasto dell'apparecchiatura.
6.3 Öko Timer (Timer Eco)
Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di
funzionamento dipende dal livello di potenza e dalla durata dell'utilizzo dell'apparecchiatura.
6.4 Esempi di impiego per la cottura
La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.
I dati riportati in tabella sono puramente indicativi.
| Livello di potenza | Usare per: Tempo(min.) | Suggerimenti |
| - 1 | Tenere in caldo le pietanze cotte. secondo necessità | Mettere un coperchio sulla pentola. |
| 1 - 3 Salsa olandese: fondere burro, ciocco-lata, gelatina. | 5 - 25 Mescolare di tanto in tanto. |
| 1 - 3 Solidificare: omelette morbide, uova strapazzate. | 10 - 40 Cucinare coprendo con un coperchio. |
| 3 - 5 Cuocere riso e pietanze a base di latte,riscaldare pietanze pronte. | 25 - 50 Aggiungere al riso almeno una doppia quantità di liquido, mescolare a metà del processo i preparati a base di lat-te. |
| 5 - 7 Cuocere a vapore verdure, pesce, car-ne. | 20 - 45 Aggiungere un paio di cucchiai di liqui-do. |
| 7 - 9 Cuocere al vapore le patate. 20 - 60 Usare al max. 1⁄4 l di acqua per 750 g di patate. |
| 7 - 9 Bollire grandi quantità di alimenti, stu-fati e zuppe. | 60 - 150 Fino a 3 l di liquido più gli ingredienti. |
| 9 - 12 Frittura delicata: cotolette, cordon bleu,costolette, polpette, salsicce, fegato,uova, frittelle, krapfen. | secondo necessità Girare a metà tempo. |
| 12 - 13 Frittura, frittelle di patate, lombate, bi-stecche. | 5 - 15 Girare a metà tempo. |
| 14 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggere patatine. |
| P | Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivato. |
6.5 Consigli e suggerimenti per Hob²Hood
Quando si aziona il piano cottura con la funzione:
- Proteggere il pannello della cappa dalla luce diretta del sole.
• Non installare luci alogene sul pannello della cappa.
- Non coprire il pannello di controllo del piano cottura.
- Non interrompere il segnale tra il piano di cottura e la cappa (ad esempio con la mano, il manico di una pentola o una pentola alta). Vedere l'immagine.
La cappa dell'immagine è riportata a titolo indicativo.
Altri dispositivi controllati in modalità remota potrebbero bloccare il segnale. Non usare apparecchiature di questo tipo in prossimità del piano cottura mentre Hob²Hood è acceso.
Cappe da cucina con la Hob²Hood funzione
Per trovare l'intera gamma di cappe per cucina che dispongono di questa funzione, consultare il nostro sito web per consumatori. Le cappe da cucina Electrolux compatibili con questa funzione presentano il simbolo
7. MANUTENZIONE E PULIZIA
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
- Pulire il piano cottura dopo ogni utilizzo.
- Usare sempre pentole con il fondo pulito.
- Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.
- Usare un prodotto di pulizia adatto alla superficie del piano di cottura.
- Usare un raschietto specifico per vetro.
7.2 Pulizia del piano di cottura
- Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero e alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.
- Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della
pulizia, asciugare il piano di cottura con un panno morbido.
- Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.
8. GUIDA ALLA RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
8.1 Cosa fare se...
| Problema Causa possibile Soluzione |
| Non è possibile attivare il piano cottura o metterlo in funzione. | Il piano cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente. | Accertarsi che il piano cottura sia collegato correttamente alla rete elettrica. |
| È saltato il fusibile. Verificare che il fusibile sia la causa | del malfunzionamento. Nel caso in cui il fusibile continui a saltare, rivolgersi ad un elettricista qualificato. |
| Non è stato impostato il livello di calore entro 10 secondi. | Accendere nuovamente il piano cottura e impostare il livello di calore in meno di 10 secondi. |
| Sono stati toccati 2 o più tasti senso-re contemporaneamente. | Toccare solo un tasto sensore. |
| Sospendi è in funzione. Consultare la sezione "Utilizzo quotidiano". |
| C'è acqua o macchie di grasso sul pannello dei comandi. | Pulire il pannello dei comandi. |
| Viene emesso un segnale acustico e il piano di cottura si spegne. Quando il piano cottura è acceso viene emesso un segnale acustico. | È stato appoggiato qualcosa su uno o più tasti sensore. | Rimuovere l'oggetto dai tasti sensore. |
| Il piano di cottura si disattiva. È stato appoggiato qualcosa sul ta-sto sensore ⚠ | Rimuovere l'oggetto dal tasto sensore. |
| L'indicatore di calore residuo non si accende. | La zona non è calda perché è rimasta in funzione solo per brevissimo tempo, oppure il sensore è danneggiato. | Se la zona ha funzionato abbastanza a lungo da essere calda, rivolgersi a un Centro di assistenza autorizzato. |
| Hob ^2 Hood non funziona. È stato coperto il pannello dei comandi. | Rimuovere l'oggetto dal pannello dei comandi. |
| Si usa una pentola molto alta che blocca il segnale. | Usare una pentola più piccola, cambia-re zona cottura o azionare la cappa manualmente. |
| Riscaldamento automatico non funziona. | La zona è calda. Lasciar raffreddare sufficientemente la zona. |
Problema Causa possibile Soluzione
| È impostato il livello di calore massi-mo. | Il livello di calore massimo ha la stessa potenza della funzione. |
| Il livello di calore cambia tra due livelli. | Gestione energia è in funzione. Consultare la sezione "Utilizzo quoti-diano". |
| I tasti sensore si surriscaldano. Le pentole sono troppo grandi o so-no state collocate troppo vicino ai comandi. | Se possibile, collocare le pentole gran-di sulle zone posteriori. |
| Assenza di suono quando si toc-cano i tasti sensore del pannello. | I segnali acustici sono disattivati. Attivare i segnali acustici. Consultare la sezione "Utilizzo quotidiano". |
| si accende. | Dispositivo di sicurezza bambini o Blocco funziona. | Consultare la sezione "Utilizzo quoti-diano". |
| si accende. | Non ci sono pentole sulla zona. Collocare le pentole sulla zona. |
| Le pentole non sono adatte. Utilizzare pentole adatte. Fare riferi-mento a "Consigli e suggerimenti". |
| Il diametro del fondo delle pentole è troppo piccolo per la zona. | Utilizzare pentole con dimensioni cor-rette. Vedere la sezione "Dati tecnici". |
| e un numero si accendono. | C'è un errore nel piano di cottura. Spegnere e riaccendere il piano cottu-ra dopo 30 secondi. Se si accende nuovamente, scollegare il piano cottu-ra dall'alimentazione elettrica. Dopo 30 secondi, collegare nuovamente il piano cottura. In caso di ricomparsa dell'anomalia, rivolgersi a un Centro di assi-stenza autorizzato. |
| Si sente un bip costante. Il collegamento elettrico non è cor-retto. | Scollegare il piano cottura dalla rete elettrica. Consultare un elettricista qualificato per controllare l'installazio-ne. |
8.2 Qualora non sia possibile trovare una soluzione...
Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta identificativa. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo della superficie in vetro) e il messaggio di errore
visualizzato. Assicurarsi che il piano cottura sia stato messo in funzione correttamente. In caso contrario, anche durante il periodo di garanzia, l'intervento di assistenza da parte di un tecnico dell'assistenza o del rivenditore non sarà gratuito. Le informazioni sul periodo di garanzia e i Centri di Assistenza Autorizzati sono contenute nel libretto di garanzia.
9. DATI TECNICI
9.1 Targhetta identificativa
Modello LIL63441 PNC 949 599 183 00
Tipo 62 B4A 01 AA 220 - 240 V 50 - 60 Hz
Induzione 4.6 kW Prodotto in Germania
Numero di serie 4.6 kW
ELECTROLUX
9.2 Specifiche delle zone di cottura
| Zona di cottura Potenza nomina-le (impostazione di calore massi-ma) [W] | PowerBoost [W] | PowerBoost du-rata massima [min.] | Diametro delle pentole [mm] |
| Anteriore sinistra 2300 3200 10 125 - 210 | | | |
| Posteriore sinistra 2300 3200 10 125 - 210 | | | |
| Anteriore destra 1400 2500 4 125 - 145 | | | |
| Posteriore destra 1800 2800 8 145 - 180 | | | |
La potenza delle zone di cottura può differire in alcune piccole gamme dai dati presenti in tabella. Cambia con il materiale e le dimensioni delle pentole.
Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.
10. EFFICIENZA ENERGETICA
Identificazione modello LIL63441
| Tipo di piano cottura Piano cottura a incasso |
| Numero di zone di cottura | | 4 |
| Tecnologia di riscaldamento | | Induzione |
| Diametro delle zone di cottura circolari (∅) | Anteriore sinistra | 21,0 cm |
| Posteriore sinistra | 21,0 cm |
| Anteriore destra | 14,5 cm |
| Posteriore destra | 18,0 cm |
| Consumo di energia per zona di cottura (EC electric cooking) | Anteriore sinistra | 177,0 Wh/kg |
| Posteriore sinistra | 177,0 Wh/kg |
| Anteriore destra | 180,2 Wh/kg |
| Posteriore destra | 174,6 Wh/kg |
| Consumo di energia del piano di cottura (EC electric hob) | | 177,2 Wh/kg |
* Per l'Unione Europea conformemente a EU 66/2014. Per Bielorussia conformemente a STB 2477-2017, Allegato A. Per l'Ucraina conformemente al 742/2019.
EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni
Le misure energetiche relative alla zona di cottura sono identificate dalle indicazioni delle rispettive zone di cottura.
10.2 Risparmio energetico
È possibile risparmiare energia
quotidianamente durante la cottura seguendo
i suggerimenti che seguono.
- Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
-
Se possibile, coprire sempre le pentole con il coperchio.
-
Prima di attivare la zona di cottura, sistemare la pentola.
- Sistemare le pentole più piccole sulle zone di cottura più piccole.
- Posizionare le pentole direttamente al centro della zona di cottura.
- Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.
11. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che
riportano il simbolo 🚗 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
PENSAMOS EN USTED
