ZFT 11111 WA - Congelatore ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore
Marca	Zanussi
Modello	ZFT 11111 WA
Dimensioni (A x L x P)	850 x 595 x 635 mm
Peso (stimato)	≈ 38 kg
Alimentazione	230-240 V, 50 Hz
Classe climatica	SN, N, ST, T
Capacità di congelamento	Fino a 4 kg/24 h
Autonomia di funzionamento	24 h
Funzioni principali	Congelamento rapido, allarme visivo e sonoro, termostato regolabile, spie accensione/spegnimento e allarme
Sbrinamento	Manuale (con spatola di plastica)
Numero di scomparti	Diversi cassetti e ripiani
Reversibilità della porta	Sì
Guarnizione della porta	Magnetico
Refrigerante	R600a (isobutane)
Tipo di installazione	Libera installazione
Sicurezza bambini	Sì (porte bloccabili, istruzioni di sicurezza)
Manutenzione e pulizia	Pulizia interna con acqua tiepida e sapone, sbrinamento regolare, pulizia della guarnizione della porta
Ricambi	Solo originali, disponibili presso il servizio post-vendita
Garanzia	2 anni

Domande frequenti - ZFT 11111 WA ZANUSSI

Come attivare la funzione Congelamento rapido?

Premere il tasto Congelamento rapido per 2-3 secondi per attivare la funzione. La spia gialla si accende. Posizionare gli alimenti nel vano superiore. Disattivare la funzione dopo 24 ore premendo di nuovo il tasto.

Cosa fare se la spia Allarme rossa lampeggia?

La spia Allarme rossa lampeggia quando la temperatura interna è anomala (sopra -12°C). Si attiva un segnale acustico intermittente. Premere una volta il tasto Arresto segnale acustico per fermare l'allarme sonoro. Se la spia rimane accesa, attendere che la temperatura scenda o verificare la chiusura della porta.

Qual è la temperatura ideale per il congelatore?

Regolare il termostato su una posizione media (circa -18°C) per una conservazione ottimale. Ruotarlo verso il massimo per più freddo, verso il minimo per meno freddo.

Come sbrinare il congelatore?

Impostare il termostato al massimo 12 ore prima. Spegnere l'apparecchio e scollegarlo. Togliere gli alimenti, tenere la porta aperta, inserire la spatola di plastica come canaletta e posizionare un contenitore sotto. Una volta sciolto il ghiaccio, asciugare e pulire. Ricollegare e regolare il termostato a -18°C, quindi attivare il congelamento rapido per 4 ore prima di rimettere gli alimenti.

Cosa fare se il compressore funziona in continuo?

Verificare la regolazione del termostato (troppo freddo), la chiusura della porta (guarnizioni sporche o deformate), la frequenza di apertura, la quantità di prodotti freschi aggiunti, la temperatura ambiente. Provare a ridurre il freddo o attendere qualche ora.

Come pulire l'interno del congelatore?

Scollegare l'apparecchio. Usare acqua tiepida con un po' di sapone liquido. Non usare detergenti abrasivi, polveri o spugne metalliche. Sciacquare e asciugare accuratamente prima di ricollegare.

Posso congelare più di 4 kg di alimenti alla volta?

La quantità massima consigliata è di circa 3-4 kg per 24 ore. Per quantità maggiori, attivare la funzione Congelamento rapido da 6 a 24 ore prima e posizionare gli alimenti nel vano superiore. Non superare la capacità indicata sulla targhetta.

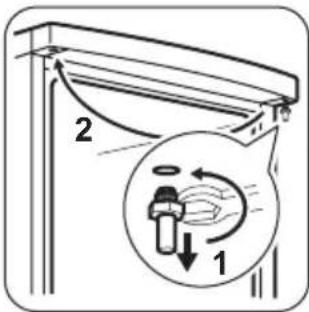

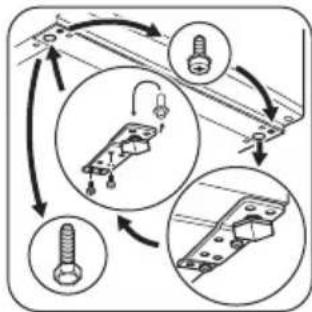

Come invertire il senso di apertura della porta?

Scollegare l'apparecchio, inclinarlo all'indietro. Svitare i piedi e le cerniere, rimuovere la porta, spostare il perno della cerniera superiore dall'altro lato, quindi rimontare la porta sul lato opposto. Riavvitare tutte le viti. Attendere 4 ore prima di ricollegare.

Cosa fare in caso di interruzione di corrente prolungata?

Se l'interruzione supera l'autonomia di 24 ore, consumare rapidamente gli alimenti scongelati o cuocerli prima di ricongelarli. Per evitare il deterioramento, aprire la porta il meno possibile e controllare regolarmente lo stato degli alimenti.

Perché l'apparecchio emette rumori di gorgoglio?

Questi rumori sono normali: provengono dalla circolazione del liquido refrigerante nel circuito di evaporazione. Il compressore può emettere un ronzio o un clic durante l'avvio/arresto. Nessuna preoccupazione.

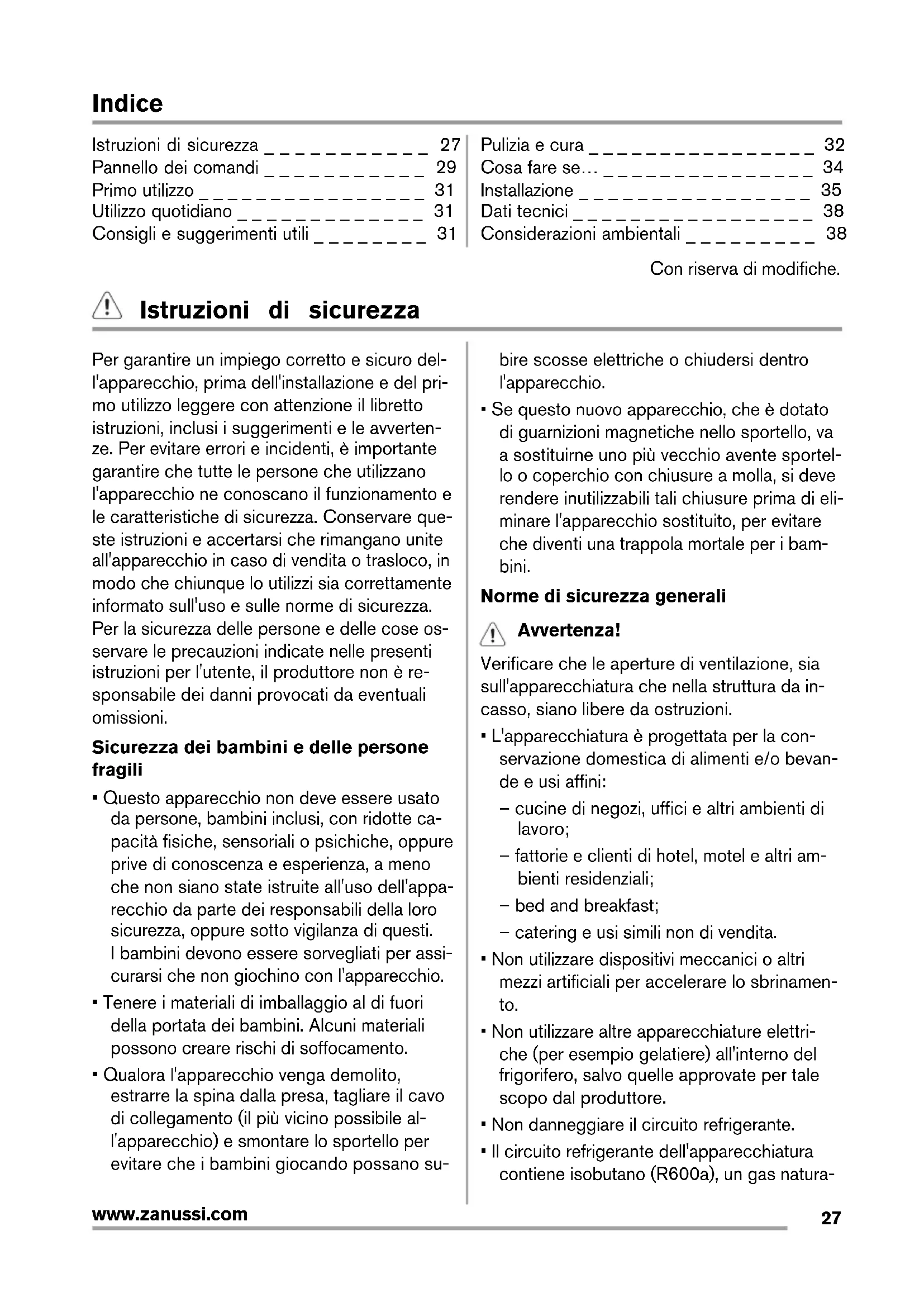

MANUALE UTENTE ZFT 11111 WA ZANUSSI

Istruzioni di sicurezza	27
Pannello dei comandi	29
Primo utilizzato	31
Utilizzo quotidiano	31
Consigli e suggerimenti utili	31

Pulizia e cura	32
Cosa fare se...	34
Installazione	35
Dati tecnici	38
Considerazioni ambientali	38

Con riserva di modifiche.

Istruzioni di sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzo leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sia correttamente informato sull'uso e sulle norme di sicurezza. Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente; il produttore non è responsabile dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure prive di conoscenza ed esperienza, a meno che non siano state istruite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile all'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano su

bire scosse elettriche o chiudersi dentro l'apparecchio.

• Se questo nuovo apparecchio, che è dotato di guarnizioni magnetiche dello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si devono rendere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Norme di sicurezza generali

Avvertenza!

Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

• L'apparecchiatura è progettata per la conservazione domestica di alimenti e/o bevande e usi affini:
• cucine di negozi, uffici e altri ambienti di lavoro;
• fattorie e clienti di hotel, motel e altri ambienti residenziali;
• bed and breakfast;
• catering e usi simili non di vendita.

Non utilizzare dispositivi meccanici o altri mezzi artificiali per accelerare lo sbrinamento. - Non utilizzare altre apparecchiature elettriche (per esempio gelatiere) all'interno del frigorifero, salvo quelle approvate per tale scopo dal produttore. - Non danneggiare il circuito refrigerante. - Il circuito refrigerante dell'apparecchiatura contiene isobutano (R600a), un gas natura

le con un elevato livello di compatibilità ambientale che, tuttavia, è infiammabile.

Durante il trasporto e l'installazione dell'apparecchiatura, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

In caso di danneggiamento del circuito refrigerante:

• evitare fiamme libere e scintille
• aerare bene il locale in cui si trova l'apparecchiatura
• È pericoloso cambiare le specifiche o modificare il prodotto in qualunque modo. Un danneggiamento del cavo potrebbe provocare cortocircuiti, incendi e/o scosse elettriche.

Avvertenza! Tutti i componenti elettrici (cavo di alimentazione, spina, compressore) devono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato al fine di evitare di correre rischi.

1. Non collegare prolunghe al cavo di alimentazione.
2. Evitare che il lato posteriore dell'apparecchiatura possa schiacciare o danneggiare la spina, causandone il surriscaldamento con un seguente rischio di incendio.
3. La spina dell'apparecchiatura deve trovarsi in una posizione accessibile.
4. Evitare di tirare il cavo di alimentazione.
5. Se la presa elettrica non è perfettamente stabile, non inserire la spina. Il collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.
6. L'apparecchiatura non deve essere messa in funzione alla coprilampada interno (se previsto).
7. Questa apparecchiatura è pesante. Procedere con cautela durante gli spostamenti.
8. Evitare di estrarre o di toccare gli alimenti riposti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasioni o ustioni da freddo.
9. Evitare un'esposizione prolungata dell'apparecchiatura alla luce solare diretta.
10. Le lampadine utilizzate in questa apparecchiatura (se previste) sono lampadine speciali selezionate esclusivamente per elettrodomestici. Non sono adatte per l'illuminazione degli ambienti.

Attenzione: non posizionare cibo congelato sul piano di lavoro, in quanto il freddo e il vapore potrebbero produrre condensa all'interno. Il liquido risultante potrebbe provocare dei malfunzionamenti. Si consiglia quindi di non posizionare o lasciare cibi congelati di nessun tipo sul piano di lavoro.

Uso quotidiano

Non collocare pentole calde sulle parti in plastica dell'apparecchio. Non collocare gas e liquidi infiammabili nell'apparecchio, perché potrebbero esplodere. Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. (per le apparecchiature di tipo no-frost) Gli alimenti congelati non devono essere ricongelati una volta scongelati. - Riporre gli alimenti surgelati preconfezionati secondo le istruzioni del produttore dell'alimento surgelato. - Osservare rigorosamente i consigli per la conservazione degli alimenti del produttore dell'apparecchio. Vedere le relative istruzioni. Non collocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressione sul recipiente che può esplodere danneggiando l'apparecchio. - I ghiaccioli possono provocare bruciature da gelo se consumati immediatamente dopo averli tolti dall'apparecchio.

Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa. Non pulire l'apparecchiatura con oggetti metallici.
• Non usare oggetti appuntiti per sbrinare l'apparecchiatura. Usare un raschietto di plastica. Non utilizzare mai asciugacapelli o altri apparecchi riscaldanti per accelerare lo sbrinamento. Un calore eccessivo può danneggiare le parti in plastica interne e l'umidità può penetrare nel sistema elettrico rendendolo sotto tensione.

Installazione

Importante: per il collegamento elettrico, seguire attentamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In questo caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

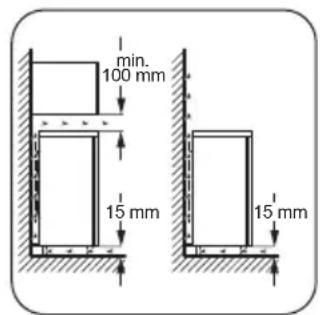

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può surriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installazione.
• Se possibile, il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando possibili scottature.
• L'apparecchio non deve essere più vicino a radiatori o piani di cottura a gas.
• Installare l'apparecchio in modo che la presa rimanga accessibile.
• Collegare solo a sorgenti d'acqua potabile (se è previsto un collegamento alla rete idrica).

Assistenza tecnica

Gli interventi elettrici sull'apparecchiatura devono essere eseguiti esclusivamente da elettricisti qualificati o da personale competente. - Gli interventi di assistenza devono essere eseguiti esclusivamente da tecnici autorizzati e utilizzando solo ricambi originali.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito come rifiuto urbano o nella spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va effettuato secondo le prescrizioni vigenti, richiedendo informazioni alle autorità locali. Evitare di danneggiare il circuito refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su questo apparecchio contrassegnati dal simbolo sono riciclabili.

Pannello dei comandi

Spia On/Off verde 2 Regolatore della temperatura e interruttore On/Off

Spia congelamento rapido gialla 4 Interruttore disattivazione segnale acustico e congelamento rapido Spia allarme rossa

Accensione

1. Al termine dell'installazione, lasciare riposare l'apparecchio per 4 ore.
2. Inserire la spina nella presa a parete.
3. Impostare il regolatore della temperatura su livello inferiore alla posizione "-16 °C"
4. La spia On/Off verde si accenderà e quella di allarme rossa lampeggerà.
5. L'accensione della spia On/Off verde indica che l'apparecchiatura è accesa.
6. Il lampeggiamento della spia allarme rossa indica una temperatura errata nel vano congelatore. Inoltre, è possibile che sia emesso un suono intermittente, disattivabile premendo una volta l'interruttore disattivazione segnale acustico e congelamento rapido.
7. Quando si accende il congelatore per la prima volta, la spia di allarme rossa lampeggerà fino a quando la temperatura interna raggiunge un livello adeguato per la conservazione sicura del cibo congelato.

Spegnimento

1. Per spegnere l'apparecchiatura, ruotare il regolatore della temperatura in posizione "O".
2. Per scollegare l'apparecchiatura dalla corrente elettrica, staccare la spina dalla presa a parete.

Regolazione della temperatura

La temperatura all'interno dell'apparecchiatura è controllata dal Regolatore della Temperatura che si trova sul Pannello dei comandi.

Per regolare il livello di raffreddamento, procedere come segue:

• ruotare il regolatore della temperatura sul massimo per aumentare l'intensità di raffreddamento.
• ruotare il regolatore della temperatura verso l'impostazione massima per aumentare l'intensità del raffreddamento.

In condizioni normali, si consiglia di utilizzare una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente
• frequenza di apertura della porta
• quantità di alimenti conservati
• posizione dell'apparecchiatura.

Spia allarme rossa

In normali condizioni di funzionamento, la temperatura interna del congelatore assicurerà la conservazione duratura del cibo conservato.

Quando la temperatura sale oltre un certo livello (-12°C), l'apparecchio emette un allarme acustico e luminoso. La spia luminosa lampeggerà di rosso (spia allarme rossa), quando l'allarme acustico sarà emesso a intervalli intermittenti.

Per disattivare l'allarme acustico premere una volta l'interruttore di disattivazione segnale acustico.

Quando si accende il congelatore per la prima volta, la spia di allarme rossa lampeggerà fino a quando la temperatura interna raggiunge un livello adeguato per la conservazione sicura del cibo congelato.

Funzione di congelamento rapido

Se è necessario congelare più di 3-4 kg di cibo:

1. Premere l'interruttore di congelamento rapido per 2-3 secondi per attivare la funzione di congelamento rapido 6-24 ore prima di inserire il cibo fresco nel congelatore; la spia di congelamento rapido gialla si accenderà. Il compressore funzionerà ora in modo continuo, al fine di garantire che i cibi freschi vengano congelati il più rapidamente possibile.
2. È possibile disattivare la funzione in qualsiasi momento premendo l'interruttore di congelamento rapido per 2-3 secondi.
3. Sistemare gli alimenti nei vani del congelatore (il contenitore in alto); per ottenere la massima prestazione togliere il vassoio (se previsto dal modello) e collocare direttamente i cibi da congelare sull'evaporatore. Per congelare piccole quantità di cibo non occorre rimuovere il cestello.
4. Quando il cibo è completamente congelato (potrebbero occorrere fino a 24 ore) disattivare manualmente la funzione di congelamento rapido premendo l'interruttore di congelamento rapido per 2-3 secondi;

Primo utilizzo

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in mo

Utilizzo quotidiano

Congelazione di alimenti freschi

Il vano congelatore (il contenitore in alto) è adatto alla congelazione di alimenti freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per la congelazione di cibi freschi azionare la funzione di congelamento rapido.

La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta, un'etichetta presente sulle pareti interne dell'apparecchio.

Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare per tutta la durata del processo.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per

Consigli e suggerimenti utili

Rumori normali durante il funzionamento

• Quando il refrigerante viene pompato attraverso le bobine o le tubazioni, si può sentire un lieve gorgoglio e un borbottio. Non si tratta di un'anomalia.

Anche la spia di congelamento rapido gialla si spegnerà. 5. Spostare gli alimenti congelati dal vano del congelatore negli altri due scomparti (destinati alla conservazione), per fare spazio per un altro congelamento. Se si lascia accidentalmente accesa la funzione di congelamento rapido, la suddetta si spegnerà automaticamente 48 ore dopo. Anche la spia di congelamento rapido gialla si spegnerà.

per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

Importante: non usare detergenti corrosivi o polveri abrasive che danneggiano le finiture.

almeno 2 ore con una regolazione alla prima di introdurre gli alimenti.

Importante: se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Scongelamento

Prima dell'utilizzo, i cibi surgelati o congelati possono essere scongelati a temperatura ambiente.

Gli alimenti divisi in piccole porzioni possono essere cucinati direttamente, senza essere prima scongelati: in quel caso, tuttavia, la cottura durerà più a lungo.

• Quando il compressore è in funzione, viene pompato il refrigerante e si può sentire un ronzio e un rumore pulsante dal compressore. Non si tratta di un'anomalia.
• La dilatazione termica potrebbe provocare uno schiocco improvviso. È un fenomeno

naturale, non pericoloso. Non si tratta di un'anomalia.

• Quando il compressore si accende o si spegne, si sente un lieve scatto del regolatore della temperatura. Non si tratta di un'anomalia.

Consigli per il congelamento

Per un processo di congelamento ottimale, ecco alcuni consigli importanti:

• La quantità massima di cibo che può essere congelata in 24 ore è riportata sulla targhetta.
• Il processo di congelamento dura 24 ore. In questo periodo non aggiungere altro cibo da congelare.
• Congelare solo alimenti freschi, di ottima qualità e accuratamente puliti.
• Preparare il cibo in piccole porzioni per consentire un congelamento rapido e completo e per scongelare in seguito solo la quantità necessaria.
• Avvolgere il cibo in pellicole di alluminio o in polietilene e verificare che i pacchetti siano ermetici.
• Non lasciare che cibo fresco non congelato entri in contatto con quello già congelato, per evitare un aumento della temperatura in quest'ultimo.
• I cibi magri si conservano meglio e più a lungo di quelli grassi; il sale riduce il periodo di conservazione del cibo.

Pulizia e cura

Attenzione: staccare la spina

dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manuten

zione e la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati.

Pulizia periodica

L'apparecchio deve essere pulito regolarmente:

• Pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
• I ghiaccioli, se consumati immediatamente dopo la rimozione dal vano congelatore, possono causare ustioni da congelamento della pelle;
• Si consiglia di riportare la data di congelamento su ogni singolo pacchetto per riuscire a tenere traccia del tempo di conservazione;

Conservazione per la conservazione di cibi congelati

Per ottenere migliori risultati con questo apparecchio:

Accertare che i cibi congelati commercialmente siano adeguatamente conservati dal rivenditore; - fare in modo che i cibi congelati siano trasferiti dal negozio al congelatore nel più breve tempo possibile; non aprire la porta frequentemente o lasciarla aperta più del tempo strettamente necessario. - Una volta scongelato, il cibo si deteriorerà rapidamente e non può essere ricongelato. - Non superare il periodo di conservazione indicato dal produttore.

• Controllare regolarmente le guarnizioni della porta e verificare che siano pulite e prive di residui.
• Risciacquare e asciugare accuratamente.

Importante: Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro dell'apparecchio con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

Importante: Non danneggiare il sistema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare o danneggiare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po' di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

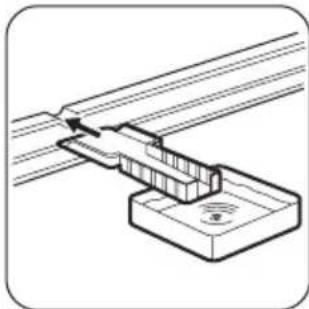

Sbrinamento del congelatore

È normale che sui ripiani del congelatore e intorno allo scomparto superiore si formi, con il tempo, uno strato di brina.

Quando tale strato raggiunge uno spessore di circa 3-5 mm, è necessario procedere allo sbrinamento del vano congelatore.

Importante: circa 12 ore prima dello sbrinamento, impostare il termostato su una regolazione più alta per accumulare una riserva di freddo sufficiente per l'interruzione del funzionamento.

Per rimuovere la brina, procedere come segue:

1. Spegnere l'apparecchiatura ed estrarre la spina dalla presa di alimentazione.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco. Attenzione: non toccare il cibo congelato con le mani bagnate. Le mani potrebbero aderire all'alimento congelato.
3. Lasciare aperto lo sportello e inserire il raschietto in plastica nella sede appropriata al centro sul fondo, collocando una bacinella al di sotto per raccogliere l'acqua di sbrinamento.

Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel vano congelatore. Rimuovere inoltre i pezzi di ghiaccio

che si staccano prima che lo sbrinamento sia completo.

1. Una volta completato lo sbrinamento, asciugare accuratamente l'interno conservando il raschietto per l'uso futuro.
2. Accendere l'apparecchiatura.
3. Girare il termostato sulla posizione di -18 °C e lasciarlo in funzione per almeno 4 ore in modalità congelamento rapido.
4. Dopo 4 ore reintrodurre nel vano congelatore gli alimenti precedentemente rimossi.

Avvertenza! Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non usare dispositivi elettrici o altri strumenti artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

Un aumento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.

Periodi di inutilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica
2. estrarre tutti gli alimenti
3. Sbrinare e pulire l'apparecchiatura e tutti gli accessori
4. Lasciare le porte aperte per evitare la formazione di odori sgradevoli.

Importante: Se l'apparecchiatura rimane accesa, farla controllare periodicamente per

evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

Cosa fare se...

Avvertenza! Prima di eseguire la ricerca guasti, estrarre la spina dalla presa di alimentazione.

Le operazioni di ricerca guasti non descritte nel presente manuale devono essere eseguite esclusivamente da elettricisti qualificati o da personale competente.

Importante: Durante l'uso alcuni rumori di funzionamento (come quelli del compressore o

del circuito refrigerante) sono da considerarsi normali.

Importante: il funzionamento dell'apparecchiatura è discontinuo, perché l'arresto del compressore non segna un'interruzione della corrente elettrica. Non toccare i componenti elettrici dell'apparecchiatura senza aver prima interrotto il circuito.

Problema Possibile	causa Soluzione
L'apparecchiatura è rumo-rosa	L'apparecchiatura non è appoggia-ta in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tutti e quattro i piedini devono essere aconto con il pavimento)
Il compressore rimane sempre in funzione.	Il controllo termostatico non è sta- to impostato correttamente	Impostare una temperatura superio-re
Le porte non sono perfettamente chiuse	Chiuse	Controllare che le porte si chiudano perfettamente e che le guarnizioni siano integre e pulite
La porta:viene aperta troppo fre-quentamente.	Limitare il più possibile il tempo di aperture della porta.
Sono stati introdotti molti alimenti da surgelare contemporaneamente	Attendere alcune ore e ricontrollare la temperature.
Gli alimenti introdotti nell'apparec-chiatura erano troppo caldi.	Prima di introdurre alimenti caldi nel congelatore, lasciarli raffreddare a temperature ambiente.
La temperature ambiente è troppo alta.	Abbassare la temperature ambiente.
Presenza di brina eccessi-va.	Gli alimenti non sono avvolti cor-rettamente.	Avvolgere correttamente gli alimenti.
Le porte non sono perfettamente chiuse	Chiuse	Controllare che le porte si chiudano perfettamente e che le guarnizioni siano integre e pulite
Il regolatore della temperature non è impostato correttamente	non è impostato correttamente	Impostare una temperatura superio-re
La temperature all'interno del congelatore è troppo alta	Il regolatore della temperature non è impostato correttamente	Impostare una temperatura inferiore
La porta non si chiude perfetta-mente	Chiuse	Controllare che la porta si chiuda perfettamente e che le guarnizioni siano integre e pulite
Sono stati introdotti molti alimenti da surgelare contemporaneamente		Introduire gli alimenti da congelare molto alla volta
Gli alimenti introdotti nell'apparecchiaatura erano troppo caldi.		Prima di introduire alimenti nel con-gelatore, lasciarli raffreddare a tem-peratura ambiente.
Gli alimenti da congelare sono troppo vicini tra loro.		Disporre i surgelati in modo da consentire una corretta circolazione del-l'aria fredda.
La temperature all'interno del congelatore è troppo Bassa	Il regolatore della temperature non è impostato correttamente	Impostare una temperature superio-re
L'apparecchiatura non funziona. Non si accendo-no né il circuitto refrigerante né la lampadina	La spina non è insertita corretta-mente nella presa di alimentazione	Inserire correttamente la spina nella presa.
L'apparecchiatura non riceve corrente		Provare a collegare un'altra appa-recchiatura elettrica alla presa di ali-mentazione
	L'apparecchiatura non è accesa.	Accendere l'apparecchiatura
Nella presa di alimentazione non è presente tensione (provare a colle-garvi un'altra apparecchiatura elettrica)		Rivolgersi a un elettricista.
L'apparecchiatura non raf-fredda	La spina non è insertita corretta-mente nella presa di alimentazione	Inserire correttamente la spina nella presa.
Nella presa di alimentazione non è presente tensione (provare a colle-garvi un'altra apparecchiatura elettrica)		Rivolgersi a un elettricista.
	L'apparecchiatura non è accesa.	Accendere l'apparecchiatura
Il regolatore della temperature non è accesso		Controllare il regolatore della tem-peratura
Spia verde lampeggiante Problema nel sensore di tempera-tura		Contattare il servizio assistenza

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".

Installazione

Attenzione: leggere con attenzione le

"Informazioni per la sicurezza" per la

vostra sicurezza e per il corretto

1. Se necessario, sostituire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

funzionamento dell'apparecchio prima di procedere all'installazione.

Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello:

Classe climatica	Temperatura ambiente
SN da +10°C a +32°C
N da +16°C a +32°C
ST da +16°C a +38°C
T da +16°C a +43°C

In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore più vicino.

Livellamento

L'apparecchiatura deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

Posizione

L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc. Verificare che sul lato posteriore sia garantita un'adegua-

ta circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura molto vicino a un pensile. Per consentire un perfetto livellamento dell'apparecchiatura sono disponibili uno o più piedini regolabili.

Se l'apparecchiatura è installata in un angolo con il lato incernierato verso la parete, la distanza rispetto a quest'ultima deve essere di almeno 10 mm, in modo che la porta possa aprirsi in misura sufficiente per consentire la rimozione dei ripiani.

Avvertenza!

L'apparecchiatura deve poter essere scollegabile dalla presa di corrente; pertanto, al termine dell'installazione, la spina deve essere facilmente accessibile.

Reversibilità dello sportello

Importante: Per eseguire le seguenti operazioni, si raccomanda di farsi aiutare da un'altra persona che tenga ben fermi gli sportelli dell'apparecchiatura.

Per modificare il senso di apertura della porta, procedere come segue:

1. Estrarre la spina dalla presa di alimentazione.
2. Inclinare l'apparecchiatura verso la parte posteriore facendo attenzione, in modo che il compressore non tocchi il pavimento.
3. Svitare i piedini a sinistra.
4. Rimuovere le viti dalla cerniera inferiore della porta.
5. Smontare la porta dell'apparecchiatura, tirandola leggermente verso il basso.
6. Svitare il perno della cerniera superiore della porta dell'apparecchiatura, quindi riavvitarlo in sede sull'altro lato.
7. Montare la porta dell'apparecchiatura sul perno della cerniera superiore.
8. Rimuovere la cerniera inferiore. Inserire il perno nella direzione della freccia.
9. Rimuovere la vite e installarla sul lato opposto.
10. Installare la cerniera inferiore sul lato opposto, lasciando invariata la posizione della porta.
11. Avvitare l'unica vite rimasta nella sede vuota sull'alto lato, insieme ai piedini di destra.

1. Rimuovere e installare la maniglia (se presente) sull'altro lato.
2. Riposizionare l'elettrodomestico, metterlo a livello, attendere almeno quattro ore ed inserire la spina nella presa di corrente.

Effettuare un controllo finale per verificare che:

• Tutte le viti siano serrate.
• La porta si apra e si chiuda correttamente. Se la temperatura ambiente è bassa (ad esempio in inverno), è possibile che la guarnizione non aderisca perfettamente. In tal caso, attendere che aderisca naturalmente.

Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolgersi al servizio assistenza più vicino. L'intervento di inversione delle porte, eseguito dai tecnici del servizio post-vendita, sarà a carico dell'utente.

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta

corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettricista qualificato.

Il fabbricante declina ogni responsabilità se le precauzioni suddette non sono rispettate.

Il presente apparecchio è conforme alle direttive CEE.

Dimensioni
Altezza 850 mm
Larghezza 595 mm
Profondità 635 mm
Tempo di risalita 24 h
Tensione 230-240 V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta del modello, applicata sul lato sinistro interno dell'apparecchiatura, e sull'etichetta dei valori energetici.

l'apparecchiatura, e sull'etichetta dei valori energetici.

Considerazioni ambientali

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio.

Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.

Contenuti

Garanzia Per anni prodotto concediamo una garanzia di 2 anni a partire dalla data di segna o alla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o alla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.
