MANUALE UTENTE 501032CH BEKO

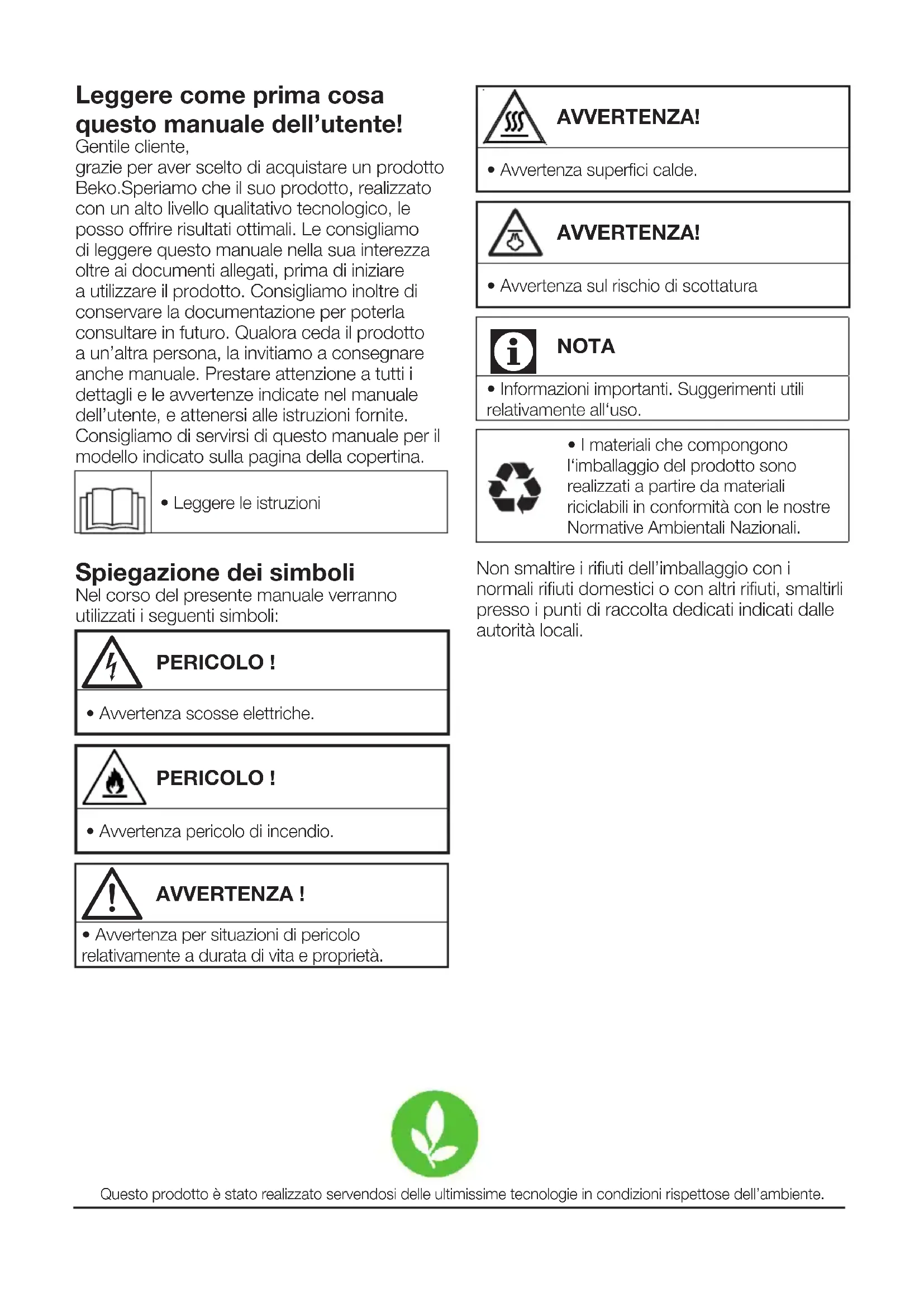

Asciugatrice/ Manuale utente Leggere come prima cosa questo manuale dell’utente! Gentile cliente, grazie per aver scelto di acquistare un prodotto Beko.Speriamo che il suo prodotto, realizzato con un alto livello qualitativo tecnologico, le posso offrire risultati ottimali. Le consigliamo di leggere questo manuale nella sua interezza oltre ai documenti allegati, prima di iniziare a utilizzare il prodotto. Consigliamo inoltre di conservare la documentazione per poterla consultare in futuro. Qualora ceda il prodotto a un’altra persona, la invitiamo a consegnare anche manuale. Prestare attenzione a tutti i dettagli e le avvertenze indicate nel manuale dell’utente, e attenersi alle istruzioni fornite. Consigliamo di servirsi di questo manuale per il modello indicato sulla pagina della copertina.

• Leggere le istruzioni Spiegazione dei simboli Nel corso del presente manuale verranno utilizzati i seguenti simboli:

• Avvertenza scosse elettriche. PERICOLO !

• Avvertenza pericolo di incendio.

• Avvertenza per situazioni di pericolo relativamente a durata di vita e proprietà. AVVERTENZA!

• Avvertenza superfici calde. AVVERTENZA!

• Avvertenza sul rischio di scottatura

• Informazioni importanti. Suggerimenti utili relativamente all‘uso.

• I materiali che compongono l‘imballaggio del prodotto sono realizzati a partire da materiali riciclabili in conformità con le nostre Normative Ambientali Nazionali. Non smaltire i rifiuti dell’imballaggio con i normali rifiuti domestici o con altri rifiuti, smaltirli presso i punti di raccolta dedicati indicati dalle autorità locali. Questo prodotto è stato realizzato servendosi delle ultimissime tecnologie in condizioni rispettose dell’ambiente.55 Asciugatrice/ Manuale utente 1 Istruzioni importanti per la sicurezza e l’ambiente

• Questa sezione contiene istruzioni di sicurezza che vi aiuteranno a proteggere dalla rischio di lesioni personali ho da mia proprietà. Il mancato rispetto di queste istruzioni invaliderà qualsiasi garanzia.

1.1 Norme di sicurezza generali

AVVERTENZA ! Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni di età ed oltre e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all’uso sicuro dell’apparecchiatura stessa e se ne hanno compreso i rischi. I bambini non devono giocare con l’apparecchiatura. La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

• I bambini di età inferiore agli 3 anni vanno tenuti a distanza, a meno che non siano sotto continua supervisione.

• I piedini regolabili non dovrebbero essere rimossi. Lo spazio fra l’asciugatrice e il pavimento non va ridotto servendosi di materiali quali ad esempio tappeti, legno e nastro. Ciò potrebbe causare anomalie di funzionamento dell’asciugatrice.

• Fare eseguire sempre le procedure di installazione e riparazione dal Servizio Assistenza Autorizzato. Il produttore non verrà ritenuto responsabile degli eventuali danni che potrebbero derivare da procedure eseguite da persone non autorizzate.

• Non lavare mai l’asciugatrice spruzzando o versando acqua al suo interno! C’è rischio di scossa elettrica! Per i prodotti dotati della funzione vapore:

• Usare solo acqua distillata o acqua condensata nel serbatoio dell’acqua della macchina quando si usano i programmi a vapore. Non usare acqua di rubinetto o additivi. Quando viene usata acqua condensata nel serbatoio dell’acqua, l’acqua stessa dovrebbe essere filtrata e liberata da eventuali fibre.56 Asciugatrice/ Manuale utente

• Non aprire l’oblò quando sono in funzione i programmi a vapore. L’acqua calda potrebbe essere espulsa.

• Prima di mettere bucato in un programma a vapore, togliere le macchie.

• Mettere nel programma vapore solo bucato non sporco o macchiato ma con cattivi odori (programma di rimozione cattivi odori).

• Non usare set per la pulizia a secco o altre sostanze in un programma vapore o in altri programmi.

1.1.1Norme di sicurezza generali

• In fase di realizzazione di un collegamento elettrico, durante la procedura

• di installazione, è opportuno attenersi alle istruzioni per la sicurezza elettrica.

• Collegare l’asciugatrice a una presa dotata di messa a terra protetta da uno fusibile del valore indicato dall’etichetta. Fare in modo che la messa a terra venga eseguita da un elettricista qualificato. La nostra azienda non sarà responsabile di eventuali danni che deriveranno dall’uso del prodotto senza messa a terra in conformità con le normative locali.

• La tensione e la protezione del fusibile consentita sono informazioni indicate sulla targhetta informativa

• La tensione indicata sulla targhetta deve corrispondere alla tensione effettivamente disponibile.

• Scollegare il prodotto se non viene usato.

• Scollegare l’asciugatrice dalla presa di corrente durante le operazioni di installazione, manutenzione, pulizia e riparazione.

• Non toccare la presa con le mani umide! Non scollegare mai tirando il cavo, estrarre sempre la presa.

• L’apparecchiatura non deve essere alimentata mediante un dispositivo di switching esterno, ad esempio un timer, o essere collegata a un circuito regolarmente acceso o spento separatamente.57 Asciugatrice/ Manuale utente

• Non usare prolunghe, ciabatte o adattatori per collegare l’asciugatrice alla presa di corrente al fine di ridurre il rischio di incendio e scosse elettriche.

• Il cavo di corrente deve essere a portata dopo l’installazione.

• I cavi di alimentazione danneggiati vanno sostituite previa notifica alla Servizio Assistenza Autorizzato.

• Qualora il prodotto abbia un difetto, non dovrebbe essere usato a meno che non venga riparato da un Agente di Servizio Autorizzato. C’è rischio di scossa elettrica!

1.1.2 Norme di sicurezza generali

• Il prodotto contiene il refrigerante R290.

• Il R290 è un refrigerante ecologico, ma infiammabile.

• Tenere il prodotto lontano da potenziali fonti di calore che potrebbero causarne la combustione. PERICOLO !

• Punti da prendere in considerazione per limitare il rischio di incendio: I capi di seguito indicati non vanno messi in asciugatrice dato che sussiste un rischio di incendio.

• I capi con macchie di olio, acetone, alcol, petrolio, cherosene, smacchiatori, prodotti per la rimozione della trementina o della paraffina, vanno lavati in acqua calda con abbondante detergente prima di essere messi in asciugatrice. Ecco perché i capi contenenti le tipologie di macchie sopra indicate vanno lavati con estrema cura; a tal fine usare il detergente giusto e scegliere una temperatura di lavaggio adeguata.

• I seguenti capi/indumenti non vanno messi in asciugatrice dato che sussiste il rischio di incendio:

• indumenti o cuscini imbottiti con schiuma di gomma (schiuma di lattice), cuffie per la doccia, tessuti resistenti all’acqua, materiali con rinforzo in gomma e cuscinetti in schiuma di gomma.

• Indumenti puliti con sostanze chimiche industriali.58 Asciugatrice/ Manuale utente PERICOLO ! Oggetti quali ad esempio accendini, fiammiferi, monete, parti metalliche, ago, ecc. possono danneggiare il cestello o portare a problemi sul piano funzionale. Controllare sempre i capi di bucato inseriti in asciugatrice. Gli indumenti lavati in modo inadeguato possono far scoppiare un incendio e perfino prendere fuoco dopo il processo di asciugatura

• Non interrompere mai l’asciugatrice prima del termine del ciclo. In questo caso, estrarre rapidamente il bucato per dissipare il calore. PERICOLO !

• Fornire un livello di ventilazione sufficiente per impedire che i gas fuoriescano dai dispositivi che funzionano con altri tipi di carburante, comprese fiamme libere che si accumulano nella stanza in seguito all’effetto ritorno di fiamma.

• I capi di biancheria intima che contengono rinforzi in metallo non vanno passati in asciugatrice. L’asciugatrice si potrebbe danneggiare qualora i rinforzi in metallo si allentino e si rompano in fase di asciugatura.

• Usare ammorbidenti e altri prodotti in conformità con le istruzioni dei rispettivi produttori. Pulire sempre il filtro lanugine prima o dopo ogni carico. Non usare mai l’asciugatrice senza il filtro lanugine installato.

• Non cercare mai di riparare da soli l’asciugatrice. Non eseguire procedure di riparazione o sostituzione sul prodotto nemmeno se si è in possesso delle nozioni e delle abilità adeguate per eseguire la procedura richiesta, a meno che ciò non sia chiaramente indicato dalle istruzioni di funzionamento o dal manuale di assistenza pubblicato. Il mancato rispetto di questa indicazione potrebbe mettere in pericolo la propria vita e la vita di altre persone.

• Nel luogo dove verrà installata l’asciugatrice non ci devono essere porte che possono essere chiuse, porte scorrevoli o con cerniera che potrebbero bloccare l’apertura della porta di carico.

• Installare l’asciugatrice in luoghi idonei per un uso domestico. (Bagno, balcone chiuso, garage, ecc.)59 Asciugatrice/ Manuale utente

• Verificare che gli animali domestici non entrino all’interno dell’asciugatrice. Controllare l’interno dell’asciugatrice prima di metterla in funzione

• Non appoggiarsi sulla porta di carico dell’asciugatrice quando è aperta, dato che l’apparecchiatura si potrebbe capovolgere.

• Non acconsentire l’accumulo di lanugine intorno all’asciugatrice.

1.2 Installazione sopra a una

• Sarà necessario usare un dispositivo di fissaggio fra le due macchine, in fase di installazione dell’asciugatrice sopra alla lavatrice. Il dispositivo di fissaggio deve essere installato da un agente di servizio autorizzato.

• Il peso totale della lavatrice e dell’asciugatrice, a pieno carico, quando sono installate una sopra l’altra, raggiunge all’incirca i 180 kg. Collocare i prodotti su una superficie solida, dotata di una capacità di carico sufficiente.

• Non è possibile collocare la lavatrice sull’asciugatrice. Prestare attenzione alle seguenti avvertenze in fase di installazione della lavatrice. Tavolo di installazione per lavatrice e asciugatrice Profondità dell’- asciugatrice Profondità della lavatrice 62 cm 60 cm 54 cm < 50 cm 54 cm Può essere installata Non può essere installata 60 cm Può essere installata Non può essere installata 1.3. Impiego conforme allo scopo previsto

• L’asciugatrice è stata pensata per un uso domestico. Non è adatta per usi commerciali e non va usata al di fuori del suo ambito di utilizzo previsto.

• Servirsi dell’asciugatrice unicamente per asciugare bucato che è possibile passare in asciugatrice.

• Il produttore non si assume responsabilità derivanti da un utilizzo sbagliato o da una modalità di trasporto non adeguata.

• La vita di servizio dell’asciugatrice acquistata è pari a 10 anni. Durante questo periodo, i pezzi di ricambio originali saranno disponibili per garantire un corretto funzionamento dell’asciugatrice.

1.4 Sicurezza bambini

• I materiali di imballaggio sono pericolosi per i bambini. Tenere i materiali di imballaggio lontani dai bambini.

• I prodotti elettrici sono pericolosi per i bambini. Tenere i bambini alla larga dalla prodotto mentre è in funzione. Non consentire ai bambini di giocare con l’apparecchiatura. Servirsi di dispositivi di blocco a prova di bambino per evitare che i bambini giochino o manomettano l’asciugatrice.

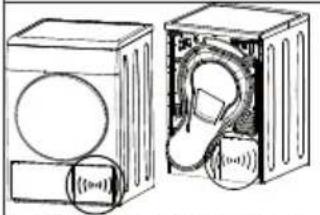

NOTA l dispositivo di blocco a prova di bambino si trova sul pannello di controllo. (Cfr. Blocco bambini)

• Tenere la porta di caricamento chiusa anche quando l’asciugatrice non è in uso.60 Asciugatrice/ Manuale utente

1.5 Conformità alla direttiva

WEEE e allo smaltimento dei rifiuti: Questo apparecchio è conforme alla Direttiva UE WEEE (2012/19/EU). Questo apparecchio riporta il simbolo di classificazione per i rifiuti delle apparecchiature elettriche ed elettroniche (WEEE). Questo simbolo indica che questo prodotto non deve essere smaltito con altri rifiuti domestici al termine della sua vita utile. Il dispositivo usato deve essere portato a un punto di raccolta ufficiale per il riciclaggio di dispositivi elettrici ed elettronici. Per individuare questi punti di raccolta, contattare le proprie autorità locali oppure il rivenditore presso cui è stato acquistato il prodotto. Ciascuna famiglia ha un ruolo importante nel recupero e riciclaggio di vecchi apparecchi. Lo smaltimento appropriato degli apparecchi usati aiuta a prevenire potenziali conseguenze negative per l’ambiente e la salute umana. PERICOLO !

• Il R290 è un refrigerante infiammabile. Pertanto, assicurarsi che il sistema e i tubi non vengano danneggiati durante il funzionamento e la manutenzione.

• Tenere il prodotto lontano da potenziali fonti di calore che potrebbero causarne la combustione in caso di danni.

• Non smaltire il prodotto bruciandolo.

1.6 Conformità alla Direttiva

RoHS: L‘apparecchio acquistato è conforme alla Direttiva UE RoHS (2011/65/EU). Non contiene materiali pericolosi o proibiti specificati nella Direttiva.

1.7 Informazioni di imballaggio

L’imballaggio del prodotto è fatto di materiali riciclabili in conformità con la normativa nazionale. Non smaltire i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Portarli ai punti di raccolta per materiali di imballaggio previsti dalle autorità locali. domestici o ad altri rifiuti. Portarli presso i punti di raccolta imballaggi indicati dalle autorità locali.

1.8 Specifiche tecniche

• Altezza minima: Altezza quando i piedini regolabili sono chiusi. Altezza massima: Altezza quando i piedini regolabili sono aperti al massimo. ** Peso del bucato asciutto prima del lavaggio. *** L’etichetta si trova dietro alla porta di carico.

• Le specifiche tecniche dell’asciugatrice sono soggette a modifica senza preavviso, al fine di migliorare la qualità del prodotto.

• I dati contenuti nel presente manuale sono schematici, che potrebbero non corrispondere alla perfezione al prodotto.

• I valori indicati sulle tacche dell’asciugatrice o in altra documentazione pubblicata fornita con l’asciugatrice sono ottenuti in laboratorio in conformità con gli standard pertinenti. Questi valori potrebbero variare, a seconda delle condizioni di funzionamento e ambientali dell’asciugatrice.

Altezza (regolabile) 84,6 cm / 86,6 cm* Larghezza 59,7 cm Profondità 63,3 cm Capacità (max.) 10 kg** Peso netto (± %10) 48 kg Tensione Vedere etichetta tipo*** Ingresso alimentazione nominale Codice modello61 Asciugatrice/ Manuale utente 2 La tua asciugatrice

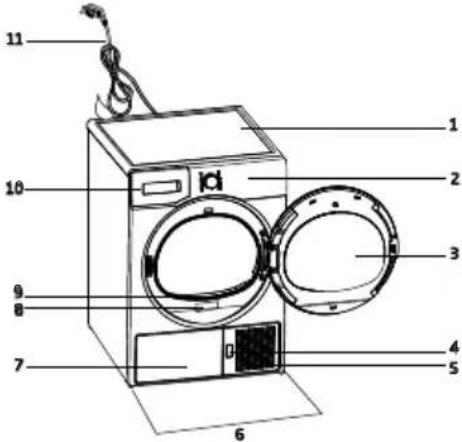

2. Pannello di controllo

4. Pulsante di apertura piastra calcio

5. Griglie di ventilazione

7. Nelle modalità in cui il serbatoio è sotto, il

serbatoio dell’acqua è all’interno della pedana.

cui il serbatoio è sopra)

11. Cavo di alimentazione

2.2 Informazioni sull’imballaggio

di ricambio cassetto filtro*

dell’utente del cestello di asciugatura*

stoffa* *Può essere fornito in dotazione con la macchina, a seconda del modello.62 Asciugatrice/ Manuale utente

• Dopo aver installato l’asciugatrice, dovrebbe restare nello stesso luogo in cui sono stati eseguiti i collegamenti. In fase di installazione dell’asciugatrice, accertarsi che la parete posteriore non abbia punti di contatto con altri oggetti (rubinetto, presa, ecc.).

• Posizionare l’asciugatrice ad almeno 1 cm dai bordi di altri mobili.

• L’asciugatrice può essere usata a temperature comprese fra +5°C e +35°C. Qualora le condizioni di funzionamento non rientrino in questa gamma, il funzionamento dell’asciugatrice ne risentirà e l’apparecchiatura si potrebbe danneggiare.

• Non collocare l‘asciugatrice sul cavo di alimentazione.

• Ignorare il seguente avviso se il sistema del proprio prodotto non contiene R290 PERICOLO !

• L’asciugatrice contiene il refrigerante R290.*

• R290 è un refrigerante ecologico, ma infiammabile.*

• Assicurarsi che l’ingresso dell’aria dell’asciugatrice sia aperto e ben ventilato.*

• Tenere lontane dall’asciugatrice potenziali fonti di fiamma viva.* 3 Installazione Prima di contattare il Centro Assistenza Autorizzato più vicino per l’installazione dell’asciugatrice, verificare che l’impianto elettrico e lo scarico dell’acqua siano adeguati consultando il manuale dell’utente.Qualora risultino idonei, contattare un elettricista e un tecnico qualificati per prendere gli accordi del caso.

• La preparazione della posizione dell‘asciugatrice, oltre che gli impianti elettrici e idrici, sono di responsabilità del cliente.

• Prima dell‘installazione, controllare visivamente la presenza di eventuali difetti sull‘asciugatrice. In caso di danni, non procedere alla sua installazione. I prodotti danneggiati creano rischi per la sicurezza dell‘utente.

• Lasciare riposare l‘asciugatrice per altre 12 ore prima di iniziare a usarla.

3.1 Posizione di installazione

adeguata Installare l’asciugatrice su una superficie stabile e piana. L’asciugatrice è pesante. Non spostarla da soli.

• Far funzionare l’asciugatrice in un’area ben ventilata a senza polvere

• Lo spazio fra l’asciugatrice e la superficie non va ridotto servendosi di materiali quali ad esempio tappeti, legno e nastro.

• Non coprire le griglie di ventilazione dell’asciugatrice.

• Nel luogo dove verrà installata l’asciugatrice non ci devono essere porte che possono essere chiuse, porte scorrevoli o con cerniera che potrebbero bloccare l’apertura della porta di carico.63 Asciugatrice/ Manuale utente

3.2 Rimozione del gruppo di

AVVERTENZA ! Rimuovere il gruppo di sicurezza trasporto prima di iniziare a usare l‘asciugatrice. Se il lato oscillante della porta può essere modificato, consultare le istruzioni per il montaggio invertito della porta.

3.3 Collegamento allo scarico

Sarà possibile scaricare l’acqua accumulata direttamente tramite il tubo dell’acqua fornito in dotazione col prodotto anziché scaricare periodicamente l’acqua raccolta all’interno del serbatoio. Collegamento del tubo di scarico dell’acqua

1-2 Tirare il tubo sul lato posteriore dell’asciugatrice a mano per scollegarlo dal punto in cui era collegato. Non usare strumenti affilati in fase di pulizia dell’interno dell’asciugatrice. 3 Collegare un’estremità del tubo di scarico fornito in dotazione con l’asciugatrice al punto di collegamento da cui è stato rimosso il tubo del prodotto nel passaggio precedente. 4 Collegare l’altra estremità del tubo di scarico direttamente al allo scarico dell’acqua di scarto o al lavandino.

• Il tubo di scarico dell‘acqua va fissato a un‘altezza massima di 80 cm.

• Accertarsi che il tubo di scarico dell‘acqua non venga calpestato e non venga piegato fra lo scarico e la macchina.

• Qualora vi sia un pack di accessori fornito in dotazione col prodotto, cfr. la descrizione dettagliata.

3.4 Regolazione dei piedini.

• Ruotare i piedini verso sinistra o destra fino a che l’asciugatrice non è saldamente posizionata a terra e non si muove.

• Se viene eseguito un collegamento diretto allo scarico sarà necessario rimuovere i collegamenti del tubo.

• Consigliamo di trasportare l‘asciugatrice in posizione verticale. Non è possibile trasportare l‘apparecchiatura in verticale, consigliamo di trasportarla inclinando il lato destro, se osservata da davanti.64 Asciugatrice/ Manuale utente

3.6 Avvertenze sui suoni

• Sarà normale sentire un suono metallico dal compressore in fase di funzionamento.

• L‘acqua raccolta in fase di funzionamento viene pompata all‘interno del serbatoio dell‘acqua. Sarà normale sentire il rumore di pompaggio durante l‘esecuzione di questo processo..

3.7 Sostituzione della

lampadina di illuminazione Qualora nell’asciugatrice venga usata una lampadina da illumianzionePer sostituire la lampadina/LED usata per l’illuminazione dell’asciugatrice, contattare il Servizio Autorizzato.La lampada (le lampade) usate nell’apparecchiatura non sono adatte per la normale illuminazione domestica. L’obiettivo previsto di questa lampada è quello di assistere l’utente in fase di posizionamento del bucato nell’asciugatrice di modo che l’operazione avvenga in modo facile e comodo. Le lampade usate in questa apparecchiatura devono resistere a condizioni fisiche estreme, quali ad esempio vibrazioni e temperature al di sopra dei 50°C.65 Asciugatrice/ Manuale utente 4 Procedimento

4.1 Bucato adatto per essere

messo in asciugatrice Rispettare sempre le istruzioni fornite sull’etichetta del capo. Asciugare solo il bucato recante un‘etichetta che ne affermi l’idoneità all’asciugatura in asciugatrice.

4.2 Bucato non adatto per

essere messo in asciugatrice I capi col presente simbolo Non asciugare con asciugatrice non dovrebbero essere asciugati in asciugatrice.

• Tessuti delicati ricamai, indumenti in lana, in seta, tessuti delicati e preziosi, articoli ermetici e tende in tulle; tutti questi indumenti non sono adatti per essere messi in asciugatrice.

4.3 Preparazione del bucato per

essere messo in asciugatrice

• Gli indumenti si possono attorcigliare fra di loro dopo il lavaggio. Separare il bucato prima di spostarlo nell’asciugatrice.

• Asciugare al contrario gli indumenti con accessori in metallo, quali ad esempio cerniere.

• Serrare le cerniere, i ganci, le fibbie e i bottoni.

4.4 Cosa fare per risparmiare energia

• Far girare il bucato alla velocità più alta possibile in fase di lavaggio. Il tempo di asciugatura viene quindi ridotto, così come il consumo energetico.

• Ordinare il bucato a seconda del tipo e dello spessore. Asciugare insieme tipologie di indumenti simili. Ad esempio gli asciugapiatti sottili e le tovaglie si asciugano prima rispetto gli asciugamani da bagno spessi.

• Attenersi alle istruzioni nel manuale dell’utente per la selezione programma.

• Non aprire la porta di carico dell’apparecchiatura a meno che la cosa non sia necessaria. Qualora sia necessario aprire la porta di carico, non tenerla aperta a lungo.

• Non aggiungere bucato bagnato mentre l’asciugatrice è in funzione

• Per modellPer i mPer i modelli dotati di unità condensatore: pulire il condensatore una volta al mese o dopo 30 operazioni.

• Pulire il filtro periodicamente quando c’è una raccolta di aria visibile o quando si accende il simbolo, se c’è un simbolo di avvertenza pulizia cassetto filtro disponibile.

• Per o modelli con canna fumaria di uscita, attenersi alle istruzioni di collegamento e pulire la canna.

• Durante il processo di asciugatura, aerare bene la stanza dove è installata l’asciugatrice.

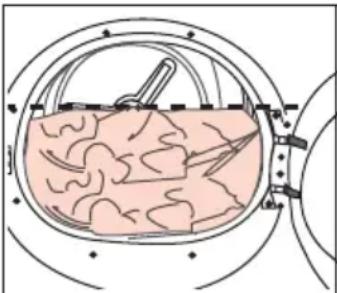

4.5 Capacità di carico corretta

Attenersi alle istruzioni nella “Tabella di consumo e selezione Programma”. Non caricare più dei valori di capacità indicati nella tabella. I seguenti pesi sono forniti come esempi. BucatoPesi approssimativi (g)* BucatoPesi approssimativi (g)* Coperte-trapunte in cotone (doppie)1500 Camicette 150Coperte-trapunte in cotone (singola) Camicie in cotone Lenzuola (doppie) 500 Camicie 250Lenzuola (singole) 350Abiti in cotone Tovaglie di grandi dimensioni700 Abiti 350Tovaglie di piccole dimensioni250 Jeans 700Tovaglioli 100Fazzoletti (10 pezzi) Asciugamani da bagno700 T-Shirt 125Asciugamani 350 *Peso del bucato asciutto prima del lavaggio.66 Asciugatrice/ Manuale utente 5 Funzionamento del prodotto

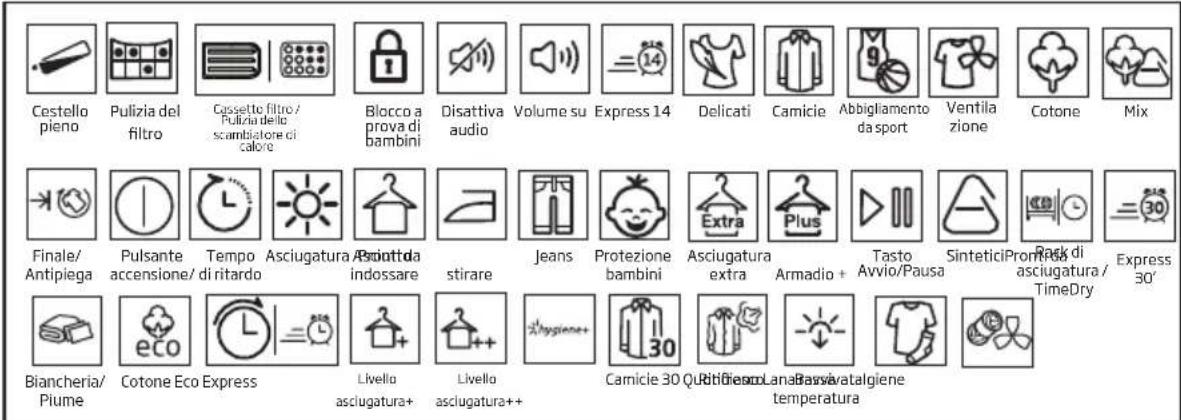

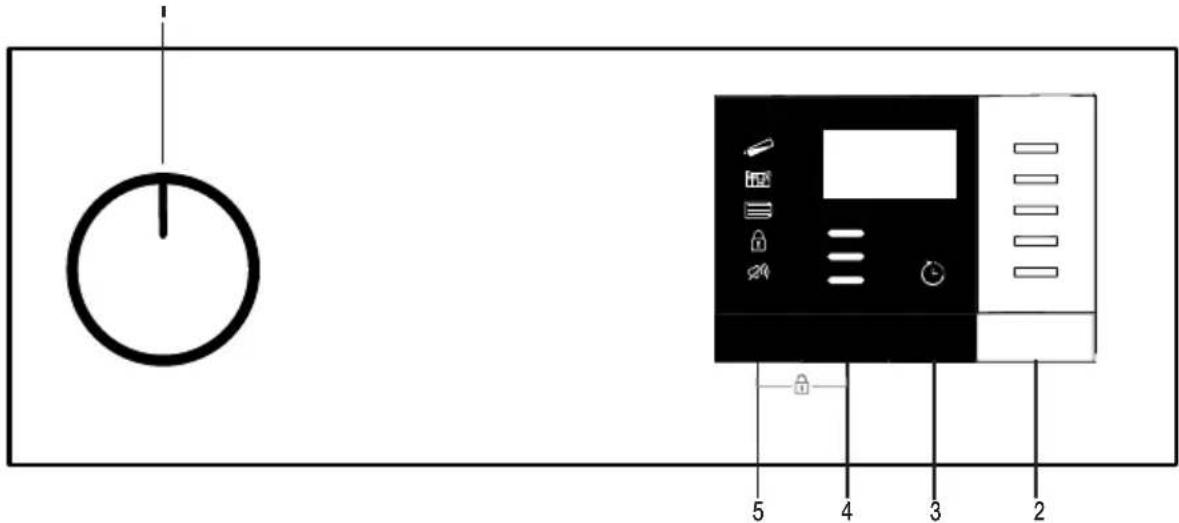

5.1 Pannello di controllo

2. Pulsante Start/Stand-by

Mix Express 30’ Rack di asciugatura / TimeDryCotoneSinteticiPronti dastirareAbbigliamentoda sportVentilazioneAsciugaturaextraPronti daindossareJeansCamicie Pulsanteaccensione/TastoAvvio/PausaTempodi ritardoProtezionebambiniCestellopienoPulizia delltroBlocco aprova dibambiniExpress 14DelicatiCassetto ltro / Pulizia dello scambiatore di caloreVolume su Disattiva audioFinale/AntipiegaAsciugatura Asciutto Armadio +Biancheria/PiumeCotone Eco ExpressCamicie 30 Quotidiano Lana ravvivataIgieneLivello asciugatura+Livello asciugatura++BassatemperaturaRinfresco

3. Pulsante tempo fine

4. Pulsante Livello di Asciugatura

5. Pulsante di selezione volume del cicalino /

5.3. Preparazione dell’asciugatrice

• Collegare l’asciugatrice

• Aprire l’oblò di caricamento.

• Mettere il bucato nell’asciugatrice senza esagerare a livello di quantità.

• Premere e chiudere la porta di caricamento.

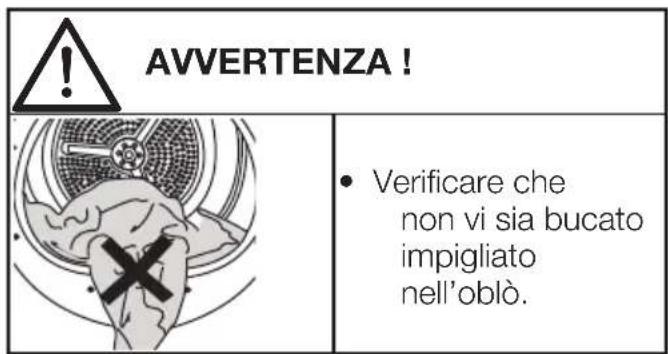

• Verificare che non vi sia bucato impigliato nell’oblò. Selezionare il programma desiderato usando la manopola di selezione On/Off/Programma, la macchina si accende.

• Selezionare un programma usando il pulsante di selezione On/Off/Programma non significa che il programma è stato avviato. Premere il pulsante Start / Stand- by per avviare il programma.67 Asciugatrice/ Manuale utente

Programmi Descrizione del Programma Capacità (kg) Velocità centrifuga di lavatrice (rpm) Tempo di asciugatura (minuti) Cotone Pronto Stiro Con questo programma si può asciugare il bucato in cotone da stirare per perché sia leggermente umido per facilitare la stiratura. (Camicie, magliette, tovaglie, ecc.)

Cotone Asciutto Armadio Con questo programma si può asciugare tutto il bucato in cotone. (Magliette, pantaloni, pigiami, vestiti da bambini, biancheria intima, panni, ecc.) Si può mettere il bucato nel guardaroba senza stirarlo.

Extra Asciutto Con questo programma si può lavare il bucato in cotone pesante come asciugamani, accappatoi, ecc. Si può mettere il bucato nel guardaroba senza stirarlo.

Sintetici Pronto Stiro Con questo programma si può asciugare il bucato sintetico da stirare per perché sia leggermente umido per facilitare la stiratura. (Camicie, magliette, tovaglie, ecc.)

Sintetici Asciutto Armadio Con questo programma si può asciugare tutto il bucato sintetico. (Camicie, magliette, biancheria intima, tovaglie, ecc.) Si può mettere il bucato nel guardaroba senza stirarlo.

Quotidiano Servendosi di questo programma sarà possibile asciugare sia bucato in cotone che sintetico. Questo programma è adatto a capi sportivi e da fitness.

Sport Con questo programma si possono asciugare i capi da sport che sono adatti ad asciugature in centrifuga.

Refresh Esegue la ventilazione solo per 10 minuti senza soffiare aria calda. Si può ventilare il bucato in cotone e in lino che è stato al chiuso per molto tempo, ed eliminare l’odore da questo. - - 10 Stendibiancheria / Asciugatura a tempo Sarà possibile selezionare i programmi a tempo fra 10 e 160 minuti fino a raggiungere il livello di asciugatura desiderato a bassa temperatura. In questo programma il funzionamento dell’asciugatrice dura per il tempo impostato a prescindere dal livello di asciugatura del bucato. Questo prodotto può essere usato con l’opzione cesto di asciugatura. Per i prodotti venduti senza cesto è possibile ottenere un cesto da un servizio autorizzato e usare i programmi di asciugatura sopra indicati. Per dettagli sull’uso, consultare la guida dell’utente del cesto di asciugatura.

5.4 Selezione programma e tabella di consumo68

Asciugatrice/ Manuale utente Delicati Con questo programma si può asciugare biancheria delicata o biancheria con il simbolo del lavaggio a mano (camicette in seta, biancheria intima sottile, ecc.) a basse temperature.

Mix Usare questo programma per asciugare sia tessuti sintetici che non stingono che in cotone. Questo programma è adatto a capi sportivi e da fitness.

Baby Protect Questo programma viene usato per gli indumenti perbambini che recano l’approvazione “lavabili in lavatrice”sull’etichetta.w

Jeans Con questo programma si possono stirare pantaloni, gonne, camicie o giacche in tessuto jeans.

Ciclo delicato / Camicie Asciuga le camicie in modo più delicato, diminuendo la formazione di pieghe e facilitando la stiratura.

Xpress Super Short Utilizzare questo programma per ottenere 2 magliette pronte per essere stirate 0,5 1200 30 Valori consumo elettricità Programmi Capacità (kg) Velocità centrifuga di lavatrice (rpm) Quantità approssimativa di umidità rimanente Valore consumo elettricità kWh Cotone lino pronti da indossare* 10 1000 60% 2,41 Cotone pronto da stirare 10 1000 60% 2,15 Capi sintetici pronti da indossare 4 800 40% 1,20 “Programma asciutto da armadio cotone”, usato a carico pieno e parziale è il programma di asciugatura stndard al quale si riferiscono le informazioni nell’etichetta e nella scheda; questo programma è adatto per asciugare bucato di cotone; si tratta del programma più efficiente sul piano energetico per quanto riguarda i capi in cotone.

“Se si asciuga regolarmente il carico massimo di 10Kg del programma Cotone, si consiglia di collegare il tubo di scarico per evitare che l’asciugatrice si fermi a metà ciclo per svuotare il serbatoio” (cfr. paragrafo “Collegamento allo scarico”).”

• : Programma standard Etichetta Energetica (EN 61121) Tutti i valori nella tabella sono determinati conformemente allo Standard EN 61121 I valori di consumo possono variare rispetto ai valori nella tabella, a seconda del tipo di bucato, velocità di centrifuga, condizioni ambientali e variazioni a livello di tensione.69 Asciugatrice/ Manuale utente Allergy UK è il marchio della British Allergy Foundation. Il Sigillo di Approvazione è stato creato per guidare le persone che chiedono un consiglio in merito al fatto che il prodotto riduce significativamente la quantità di allergeni in un ambiente in cui sono presenti persone allergiche o che il prodotto limita/ riduce/elimina gli allergeni. Lo scopo è quello di fornire la prova che i prodotti sono stati scientificamente testati o analizzati per ottenere risultati misurabili.

5.5 Funzioni ausiliarie

Cicalino / tempo L’asciugatrice emette un suono al termine del programma. Qualora non si desideri sentire l’emissione di un segnale udibile, premere il pulsante “Buzzer / Time” (Cicalino/Tempo). Quando viene premuto il pulsante “Buzzer/ Time” (Cicalino/Tempo), una spia si illumina e non verrà emesso nessun segnale udibile al termine del programma.

• Sarà possibile selezionare questa funzione prima o dopo l’avvio del programma.. Il pulsante Buzzer/Time (Cicalino/Tempo) viene usato per regolare la durata del programma quando sono selezionati i programmi Rack/ Time (Rack/Tempo). Drying Level (Livello di Asciugatura) Il pulsante Drying Level (Livello di Asciugatura) viene usato per regolare il livello di asciugatura desiderato. La durata del programma può variare a seconda della selezione.

• Sarà possibile attivare questa funzione solo prima dell’avvio del programma. Tempo di fine Sarà possibile ritardare la durata di fine del programma fino a un massimo di 24 ore grazie alla funzione durata fine.

1. Aprire l’oblò a mettere il bucato all’interno.

2. Selezionare il programma di asciugatura.

3. Premere il pulsante End Time (Tempo

di fine) e impostare il tempo di partenza ritardata desiderato. Il LED End Time (Tempo di fine) si accende. (Quando il pulsante viene premuto e tenuto premuto, il tempo di fine procede senza interruzioni).

4. Premere il pulsante Start / Stand-by. Inizia

il conteggio della rovescia del tempo. “:” Il separatore nella parte centrale del tempo di tardo di visualizzato lampeggia.

• Sarà possibile aggiungere o togliere il bucato entro il tempo di fine. Il tempo visualizzato è la somma del tempo di asciugatura normale e del tempo di fine. Il LED tempo di fine si spegne al termine del conteggio alla rovescia, l’asciugatura inizia e il LED di asciugatura si accende. Modifica del tempo di fine Per modificare la durata durante il conto alla rovescia: Annullare il programma ruotando la manopola di selezione On/Off/Programma. Selezionare il programma desiderato e ripetere il processo di selezione End Time (Tempo di fine). Disattivare la funzione di end time (tempo di fine) Per annullare il conto alla rovescia del tempo di fine e avviare immediatamente il programma: Annullare il programma ruotando la manopola di selezione On/Off/Programma. Selezionare il programma desiderato e premere il pulsante Start/Stand-by

5.6 Spie luminose di avvertenza

• Le spie di avvertenza possono variare a seconda del modello di asciugatrice che si possiede.70 Asciugatrice/ Manuale utente Pulizia del filtro Al termine del programma la spia per la pulizia del filtro si accende. Serbatoio dell’acqua Al termine del programma la spia che indica la necessità di svuotare il serbatoio dell’acqua si accende. Se il serbatoio dell’acqua si riempie mentre il programma continua, la spia di avvertenza inizia a lampeggiare e l’apparecchiatura passa in modalità stand-by. In questo caso, svuotare il serbatoio dell’acqua e avviare il programma premendo il pulsante Start / Stand-by. La spia di avvertenza si spegne e il programma riprende. Cassetto filtro / Pulizia dello scambiatore di calore Al termine del programma, il simbolo della pulizia dello scambiatore di calore oppure del cassetto filtro si potrebbero illuminare.

5.7 Avvio del programma

Premere il pulsante Start / Stand-by per avviare il programma. Le spie Start/Stand-by e Drying (Asciugatura) si illuminano a indicare che il programma è iniziato.

L’asciugatrice è dotata di un blocco bambini che impedisce l’interruzione del flusso programma quando vengono premuti dei pulsanti in fase di funzionamento. Quando il blocco bambini è attivo tutti i pulsanti sul pannello, eccetto la manopola di selezione On/ Off/Programma sono disattivati. Premere contemporaneamente i pulsanti Drying Level (Livello di asciugatura) e Buzzer (Cicalino) perché i 3 pulsanti attivino il blocco bambini. Il blocco bambini deve essere disattivato per poter avviare un nuovo programma dopo che il programma attuale finisce o per poter inferire col programma. Per disattivare il blocco bambini, tenere premuti gli stessi pulsanti per 3 secondi.

• Quando il blocco bambini viene attivato, la spia di avvertenza del blocco bambini sullo schermo si accende.

• Il Blocco Bambini si disattiva quando l’asciugatrice viene spenta e riaccesa servendosi del della manopola On/Off/ Annulla. Quando il Blocco Bambini è attivato: Mentre l’asciugatrice è in funzione oppure in modalità stand-by, i simboli non cambiano se viene modificata la posizione della manopola di selezione programma.

• Quando l’asciugatrice è in funzione e il blocco bambini è attivo, emette due bip quando viene ruotata la manopola di selezione programma. Se il blocco bambini è disattivato senza riportare la manopola di selezione programma nella posizione precedente il programma viene interrotto data la variazione di posizione della manopola di selezione programma.

5.9 Modifica del programma

dopo che è stato avviato Sarà possibile modificare il programma selezionato per l’asciugatura del bucato con un programma diverso dopo che l’asciugatrice inizia a funzionare

• Ad esempio, selezionare il programma Extra Dry (Extra asciutto) ruotando la manopola di selezione On/Off/Programma per selezionare Extra Dry (Extra asciutto) anziché Iron Dry (Asciutto da stiro).

• Premere il pulsante Start / Stand-by per avviare il programma. Aggiungere e togliere indumenti durante la fase di stand-by. Per aggiungere o rimuovere indumenti in asciugatrice/dall’asciugatrice dopo che è iniziato il programma di asciugatura:

• Premere il pulsante Start/Stand-by per mettere l’asciugatrice in modalità Stand- by. La fase di asciugatura si interrompe.71 Asciugatrice/ Manuale utente

• Aprire l’oblò di caricamento mentre ci si trova in stato Stand-by, quindi chiudere l’oblò dopo aver tolto o aggiunto bucato.

• Premere il pulsante Start / Stand-by per avviare il programma.

• L’aggiunta di bucato dopo l’inizio della fase di asciugatura può causare il mescolamento del bucato asciutto all’interno della macchina col bucato umido e lasciare tutto il bucato leggermente umido al termine della funzione.

• L’aggiunta o la rimozione di bucato in fase di asciugatura può essere ripetuta tutte le volte necessarie, a seconda delle proprie preferenze. Questa operazione interrompe tuttavia in modo continuo l’operazione di asciugatura aumentando così la durata del programma e il consumo di energia. Consigliamo quindi di aggiungere il bucato prima dell’inizio del programma.

• Qualora venga selezionato un nuovo programma ruotando la manopola di selezione programma mentre la macchina è in modalità stand-by, il programma in corso si interrompe. AVVERTENZA!

• Non toccare la superficie interna del tamburo in fase di aggiunta o estrazione degli indumenti mentre un programma è in fase di esecuzione. La superficie del tamburo è calda.

5.10 Annullamento del

programma Per annullare il programma e concludere l’operazione di asciugatura per qualsiasi motivo dopo che la macchina ha iniziato a funzionare, ruotare la manopola On/Off/Annulla e il programma verrà annullato.

• L’interno dell’asciugatrice è molto caldo quando viene annullato il programma in fase di funzionamento, quindi avviare il programma “Refresh” per consentirne il raffreddamento.

5.11 Fine del programma

Al termine del programma l’avvertenza Fibre Filter Cleaning (Pulizia filtro fibra) e Water Tank (Serbatoio dell’acqua) sulla spia di osservazione programma si accendono. Sarà possibile aprire l’oblò di carico e l’asciugatrice sarà pronta per un altro carico. Portare la manopola di selezione On/Off/ Programma in posizione Off per spegnere l’asciugatrice.

• Se il bucato non viene tolto dopo il completamento del programma la funzione di prevenzione pieghe si attiva per 2 ore al fine di evitare che il bucato all’interno dell’apparecchiatura si sgualcisca. Il programma muove il bucato a intervalli di 10 minuti per evitare la formazione di pieghe.72 Asciugatrice/ Manuale utente 6 Manutenzione e pulizia

• Aprire entrambi i filtri (superiore e inferiore) e rimuovere la lanugine con la mano, oppure utilizzare la spazzola per la pulizia del coperchio del percorso dell’aria. E se necessario, usare un aspirapolvere per pulire i filtri.

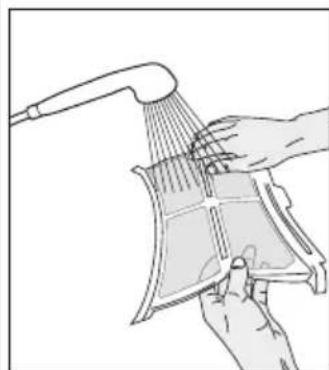

• Pulire entrambi i filtri in senso contrario all’accumulo di pelucchi con la vostra mano o con una spazzola morbida. Asciugare il filtro prima di inserirlo nella sua sede.

• Montare i filtri anti- pelucchi dopo averli inseriti uno dentro l’altro. La durata di vita del servizio aumenta e i problemi saranno ridotti se l’apparecchiatura viene pulita a intervalli regolari.

6.1 Pulizia dei Filtri Anti-Lanugine /

Superficie Interna dello Sportello di Carico I pelucchi e le fibre che si staccano dalla biancheria e si mescolano nell’aria durante il processo di asciugatura vengono raccolti dal Filtro Anti-Lanugine.

• I pelucchi di solito si formano quando si indossano i vestiti e durante il lavaggio.

• Dopo ogni processo di asciugatura pulire assolutamente il filtro anti-lanugine e le superfici interne dello sportello di carico. Per pulire il filtro anti-lanugine:

• Aprire lo sportello di carico.

• Togliere il primo pezzo del filtro anti- lanugine (filtro interno) a due pezzi tenendolo e tirandolo verso l’alto.

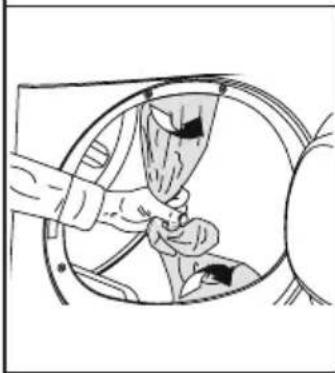

• Pulire i pelucchi, le fibre e i grumi di cotone a mano o con un panno morbido.

• Togliere anche il secondo pezzo del filtro anti-lanugine (filtro esterno) a due pezzi tenendolo e tirandolo verso l’alto.

• Fare attenzione a non far cadere i pelucchi, le fibre e i grumi di cotone nella sede del filtro rimasta aperta.73 Asciugatrice/ Manuale utente

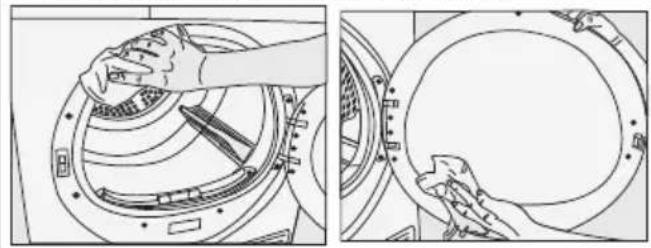

• Pulire la superficie interna dello sportello anteriore e le sue guarnizioni con un panno morbido e umido o con la spazzola sul coperchio del passaggio dell’aria

6.2 Pulizia del sensore

Nell’asciugatrice ci sono dei sensori di umidità che rilevano se il bucato è asciutto o meno. Per pulire i sensori:

• Aprire la porta di carico dell’asciugatrice.

• Lasciar raffreddare la macchina se è ancora calda a causa del processo di asciugatura.

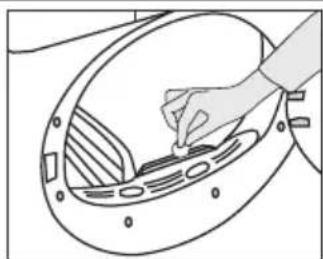

• Pulire le superfici in metallo del sensore con un panno morbido, inumidito con aceto, quinci asciugare il tutto.

• Pulire le superfici in metallo dei sensori 4 volte all‘anno.

• Non usare strumenti in metallo in fase di pulizia delle superfici metalliche dei sensori.

• Non usare mai solventi, agenti detergenti o sostanze simili per la pulizia, dato che sussiste un rischio di incendio ed esplosione!

6.3 Scarico del serbatoio dell’acqua

Scaricare il serbatoio dell’acqua dopo ogni ciclo di asciugatura.

• L‘acqua condensata non è potabile!.

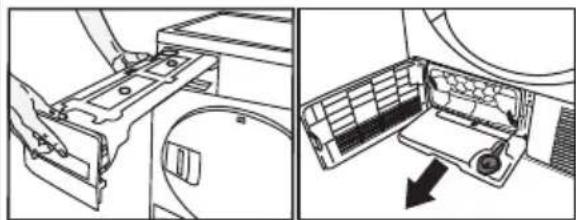

• Non togliere mai il serbatoio dell‘acqua quando il programma è in funzione! Qualora si dimentichi di scaricare il serbatoio dell’acqua, la macchina si bloccherà durante i cicli di asciugatura successivi quando il serbatoio è pieno e il simbolo di avvertenza Serbatoio Acqua lampeggia. Qualora ciò avvenga, scaricare il serbatoio dell’acqua e premere il pulsante Start / Pause per riprendere il ciclo di asciugatura. Per scaricare il serbatoio dell’acqua: 1.Togliere il serbatoio dell’acqua nel cassetto o nel contenitore facendo attenzione. 2.Scaricare l’acqua nel serbatoio.

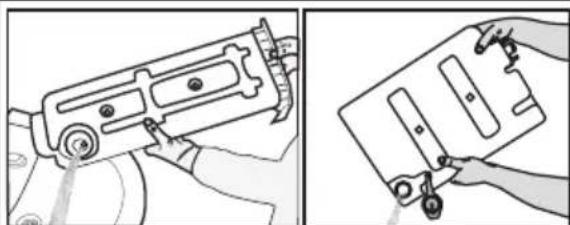

• Qualora vi sia un accumulo di lanugine nell’imbuto del serbatoio dell’acqua, pulirlo sotto acqua corrente.

• Collocare il serbatoio dell’acqua nel suo alloggiamento.

• Se lo scarico diretto dell‘acqua viene utilizzato, non serve svuotare il serbatoio dell‘acqua.74 Asciugatrice/ Manuale utente

6.4 Pulizia del condensatore

Piccole quantità di lanugine possono passare attraverso il filtro ed essere raccolte sulla superficie metallica del condensatore. La superficie metallica del condensatore deve essere pulita regolarmente. Se l’icona dell’evaporatore lampeggia sul display, ispezionare la superficie metallica del condensatore. Se è sporca, pulirla. Questa parte deve essere controllata dal momento almeno una volta ogni 6 mesi.

• Aprire lo zoccolo premendo il suo pulsante.

• Per aprire il coperchio del convogliatore dell’aria sbloccare la sua chiusura a scatto.

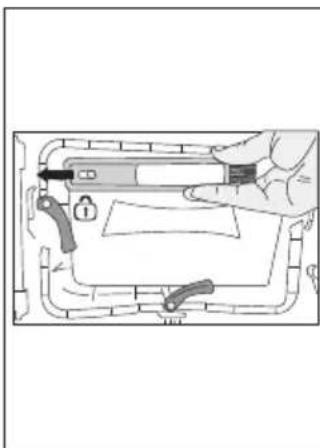

• Tirare la spazzola verso il lato sinistro e rimuoverla. È possibile utilizzare la spazzola di pulizia per rimuovere la lanugine raccolta sulla superficie metallica del condensatore.

• La spazzola è all’interno del sacchetto dei materiali di stampa. È possibile collocarla nel suo alloggiamento sul coperchio per il passaggio dell’aria dopo il primo utilizzo.

• La lanugine raccolta sulla superficie del condensatore deve essere rimossa con un panno umido o strofinando la spazzola posta sul coperchio del percorso dell’aria su e giù sul condensatore.

• Non pulire le alette del condensatore in direzione destra- sinistra per evitare danni.

• Per la pulizia si può usare anche un’aspirapolvere con spazzola. La pulizia del condensatore non è consigliata con aspirapolvere senza spazzola.

• Insérez la brosse dans sa fente en poussant vers la droite, après avoir nettoyé le condenseur, le couvercle avant et le filtre à peluche.

• Dopo aver terminato le operazioni di pulizia montare il coperchio del convogliatore dell’aria, chiuderlo spostando la sua chiusura e chiudere lo zoccolo.75 Asciugatrice/ Manuale utente

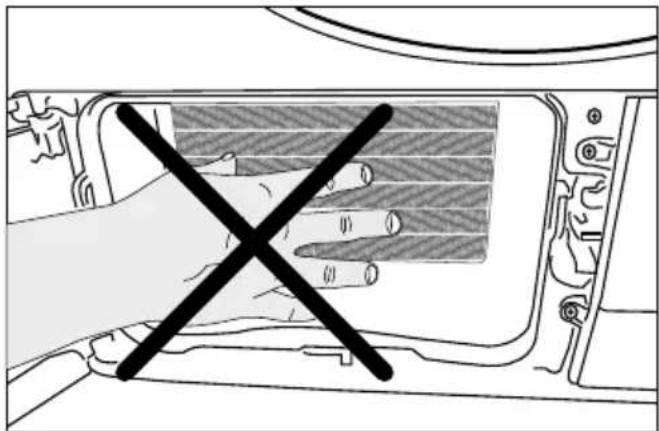

• Si può pulire a mano, purché si indossino guanti protettivi. Non cercare di pulire a mani nude. Le alette del condensatore possono danneggiare le mani. La pulizia con movimenti da sinistra a destra può danneggiare le alette del condensatore. Questo può portare a

• problemi di asciugatura.

• È normale vedere un po’ d’acqua sulla superficie di plastica davanti al condensatore quando si apre il coperchio del percorso dell’aria.76 Asciugatrice/ Manuale utente 7 Guida alla risoluzione dei Il programma si é interrotto senza alcuna ragione Lo sportello di carico puo’ non essere completamente chiuso. >>> Assicurarsi che lo sportello di carico sio chiuso correttamente. Puo’ esserci stata un’interruzione dell’energia elettrica. >>> Premere il pulsante Start / Pausa / Annulla per avviare il programma. Il serbatoio dell’acqua può essere pieno. >>> Svuotare il serbatoio dell’acqua. La biancheria si è ristretta, infeltrita o danneggiata. Puo’ essere stato utilizzato un programma non adatto al tipo di biancheria. >>> Controllare l’etichetta di manutenzione del capo e selezionare un programma adatto al tipo di biancheria. Fuoriesce dell’acqua dallo sportello di carico. Possono essrsi accumulate delle fibre sulle superfici interne dello sportello di carico o sulle guarnizioni dello sportello di carico. >>> Pulire le superfici interne dello sportello di carico e le guarnizioni dello sportello di carico. Lo sportello di carico si apre da sé Lo sportello di carico potrebbe non essere completamente chiuso. >>> Spingere lo sportello di carico fino a sentire il suono di chiusura. Il simbolo di avvertimento del serbatoio dell’acqua è acceso / lampeggiante. Il serbatoio dell’acqua può essere pieno. >>> Svuotare il serbatoio dell’acqua. Il tubo di scarico può essersi piegato. >>> Se il prodotto è collegato direttamente allo scarico dell’acqua controllare il tubo di scarico. L’illuminazione all’interno dell’asciugatrice non è accesa (nei modelli con illuminazione) L’asciugatrice può non essere stata aperta con il pulsante On / Off. >>> Verificare che l’asciugatrice sia in posizione aperta. La lampadina potrebbe essere difettosa. >>> Si prega di contattare il Servizio Autorizzato per cambiare la lampadina. Il simbolo antipiega è acceso. Puo’ non essere partito il programma Antipiega che evita le pieghe della bianchieria rimasta dentro l’asciugatrce. >>> Spegnere l’asciugatrice e togliere la biancheria. Il simbolo di pulizia del filtro anti-lanugine é acceso. Possono non essere stati puliti i filtri anti-lanugine (interno ed esterno). >>> Lavare i filtri con acqua tiepida e asciugarli. Puo’ essersi formato uno strato di calcare sul fori del filtro anti-lanugine che ha determinato la loro otturazione >>> Lavare i filtri con acqua tiepida e asciugarli. I filtri anti-lanugine possono non essere stati montati. >>> Montare il filtro interno ed esterno. La macchina emette un segnale sonoro I filtri anti-lanugine possono non essere stati montati. >>> Montare il filtro interno ed esterno. problemi Il processo di asciugamento dura troppo tempo. Possono essersi otturati i fori del filtro anti-lanugine (filtro interno ed esterno). >>> Lavare i filtri con acqua tiepida e asciugarli. Puo’ essersi otturata la parte anteriore dell’evaporatore.>>> Pulire la parte anteriore dell’evaporatore. Possono essere ostacolate le griglie di aerazione davanti alla macchina.>>>Togliere eventuali oggetti posti davanti alle griglie di aerazione che ostacolano l’aerazione. Puo’ darsi che il luogo dove é stata installata la macchina sia troppo piccolo in modo da non consentire un’aerazione aduguata.>>> Aprire porte e finestre per evitare un aumento di temperatura. Puo’ essersi formato uno strato di calcare sul sensore dell’umidita’.>>> Pulire il sensore dell’umidita’. Puo’ essere stata caricata biancheria in quantita’eccessiva.>>> Non caricare eccessivamente l’asciugatrice. La biancheria puo’ non essere stata centrifugata a sufficienza.>>> Centrifugare la biancheria nella lavatrice con un numero di giri piu’ elevato. Al termine dell’asciugamento la biancheria é ancora umida. Puo’ essere stato utilizzato un programma non adatto al tipo di biancheria.>>> Controllare l’etichetta di manutenzione del capo e selezionare un programma adatto al tipo di biancheria e in aggiunta utilizzare i programmi di tempo. Possono essersi otturati i fori del filtro anti-lanugine (filtro interno ed esterno). >>> Lavare i filtri con acqua tiepida e asciugarli. Puo’ essersi otturata la parte anteriore dell’evaporatore.>>> Pulire la parte anteriore dell’evaporatore. Puo’ essere stata caricata biancheria in quantita’ eccessiva.>>> Non caricare eccessivamente l’asciugatrice. La biancheria puo’ non essere stata centrifugata a sufficienza.>>> Centrifugare la biancheria nella lavatrice con un numero di giri piu’ elevato. L’asciugatrice non si apre o il programma non inizia. L’asciugatrice non entra in funzione dopo aver effettuato le regolazioni Puo’ non essere stata inserita la spina della corrente elettrica. >>> Assicurarsi che la spina della corrente elettrica sia inserita. Puo’ essere stato lasciato aperto lo sportello di carico. >>> Assicurarsi che lo sportello di carico sia chiuso correttamente. Il programma potrebbe non essere stato impostato o potrebbe non essere stato premuto il pulsante Start / Pausa / Annulla. >>> Assicurarsi che il programma sia stato impostato e che non sia nello stato di pausa. Puo’ essere rimasta inserita la chiusura di sciurezza per bambini. >>> Disinserire la chiusura di sciurezza per bambini.77 Asciugatrice/ Manuale utente Il simbolo di avvertimento dell’evaporatore lampeggia La parte anteriore dell’evaporatore potrebbe essere otturata dalle fibre. >>> Pulire la parte anteriore dell’evaporatore. I filtri anti-lanugine possono non essere stati montati. >>> Montare il filtro interno ed esterno. L’illuminazione all’interno dell’asciugatrice è accesa (nei modelli con illuminazione) Se é inserita la spina alla corrente elettrica, il pulsante On / Off é stato premuto e se lo sportello di carico é aperto l’illuminazione é accesa. >>> Staccare la spina dell’asciugatrice o portare il pulsante On / Off in posizione di spegnimento.

• Se non è possibile risolvere il problema anche se avete seguito le istruzioni fornite in questa sezione, contattare il rivenditore da cui è stato acquistato il prodotto o il Centro di Assistenza Autorizzato. Non tentare mai di riparare da soli un prodotto non funzionante.

• Qualora si riscontrasse un problema in una parte dell’apparecchiatura, sarà possibile chiedere un prodotto sostitutivo contattando l’assistenza autorizzata col numero di modello dell’apparecchiatura.

• L’uso dell’apparecchiatura con componenti non originali potrebbe causare anomalie di funzionamento dell’apparecchiatura.

• Il produttore e il distributore non sono responsabili delle anomalie di funzionamento derivanti dall’uso di componenti non autentiche.78 Asciugatrice/ Manuale utente (4) Scala da G (meno efficiente) a A (più efficiente)(5) Valore medio previsto — L espresso in dB(A) re 1 pW

(1) Scala da A+++ (più efficiente) a D (meno efficiente) (2) Consumo energetico basato su 160 cicli di asciugatura del programma cotone standard a carico pieno e parziale e il consumo nelle modalità a bassa potenza. Il consumo energetico reale per ciclo dipende dal modo di utilizzo dell'apparecchio. (3) Il programma per l'asciugatura armadio dei capi in cotone utilizzato a carico pieno e parziale è il programma di asciugatura standard a cui fanno riferimento l'etichetta e la scheda dati, cioè questo programma è adatto per asciugare il normale bucato in cotone ed è quello più efficiente in termini di consumo energetico per il cotone. : Sì - : NoNome fornitore o marchio commercialeNome modelloCapacità nominale (kg) Tipo di asciugatrice a tamburo CondensatoreVentilato ad ariaClasse di efficienza energetica (1) Consumo energetico annuale (kWh) (2) Tipo di controllo Consumo energetico del programma cotone standard a pieno carico (kWh)Consumo energetico del programma cotone standard a carico parziale (kWh)Consumo energetico della modalità off per il programma cotone standard a pieno carico, P (W) Consumo energetico della modalità left-on per il programma cotone standard a pieno carico, P (W) Durata della modalità left-on (min)Programma cotone standard (3) Durata del programma per il programma cotone standard a pieno carico, T (min) asc. Durata del programma per il programma cotone standard a carico parziale, T (min)asc.1/2Durata prevista del programma per il programma cotone standard a carico pieno e parziale (T ) Classe di efficienza condensa (4) Efficacia di condensa media del programma cotoni standard a pieno carico, C asc. Efficienza condensa media del programma cotone standard a carico parziale, Casc.1/2Efficienza condensa prevista del programma cotone standard a carico pieno e parziale, C Livello potenza rumore per il programma cotone standard a pieno carico (5) Incassata SCHEDA PRODOTTO Conforme al Regolamento delegato della commissione (UE) N. 392/2012 Non-automaticoAutomatico A++ 282,0
