MANUALE UTENTE RKG 8929 SEVERIN

• Il presente apparecchio è progettato esclusivamente per la conservazione degli alimenti.

• Decliniamo ogni responsabilità per eventuali guasti o malfunzionamenti in caso di utilizzo anomalo o mancato rispetto delle istruzioni fornite da questo manuale.

• Il presente dispositivo è un apparecchio di raffreddamento con compressore, qualicato per la conservazione a breve e lungo termine degli alimenti.

• Gli apparecchi di raffreddamento vengono suddivisi in classicazioni climatiche. La classicazione climatica del presente apparecchio è riportata nella scheda tecnica in fondo a questo manuale. Istruzioni per la sicurezza

• L’apparecchio è destinato all’uso domestico e ad applicazioni analoghe, ad esempio: ū Aree di cucina per il personale di negozi, ufci e altri contesti lavorativi. ū Aziende agricole. ū Camere di hotel, motel per gli ospiti e altri ambienti residenziali. ū Bed & breakfast.

• L’apparecchio non è destinato all’uso commerciale, né all’uso in servizi di ristorazione o commercio all'ingrosso.

• AVVERTENZA: PERICOLO DI INCENDIO! L'apparecchio contiene isobutano (R600a), un uido refrigerante ecologico ma inammabile. Pertanto, prestare attenzione che il sistema di raffreddamento sia protetto durante il trasporto e dopo l'installazione dell'apparecchio. Non attivare in alcun modo l’apparecchio se il sistema risulta danneggiato. In questo caso, tenere il uido refrigerante lontano da amme libere e fonti inammabili, e areare la stanza.

• Nel caso in cui l’apparecchio venga venduto, ceduto- 60 - a terzi o sottoposto al riciclaggio, fare riferimento al propellente inammabile ciclopentano (C

) del sistema di isolamento, nonché al uido refrigerante isobutano (R600a). Maggiori informazioni sono disponibili al capitolo Smaltimento.

• AVVERTENZA! Non danneggiare il circuito refrigerante. La fuoriuscita di uido refrigerante può provocare danni agli occhi o causare inammazioni.

• AVVERTENZA! Non ostruire le aperture di ventilazione presenti sui pannelli dell’apparecchio o nella sua struttura con mobili da incasso. Assicurare un’appropriata circolazione dell’aria.

• AVVERTENZA! Non usare apparecchiature elettriche (come la macchina per il ghiaccio) se queste non sono del tipo espressamente autorizzato dal produttore su questo manuale.

• Durante l’installazione dell'apparecchio, assicurarsi che il cavo di alimentazione non risulti bloccato o danneggiato.

• Non collocare prese multiple o alimentatori portatili sul retro dell’apparecchio.

• Prima di collegare l’apparecchio, vericare che non vi siano danni al cavo di alimentazione o all’apparecchio stesso. In tal caso, non accendere l’apparecchio.

• Non conservare all'interno dell'apparecchio sostanze esplosive quali bombolette spray con propellente inammabile.

• Qualora si rendesse necessaria una riparazione o un intervento sull’apparecchio, contattare un servizio di assistenza autorizzato, al ne di garantire che vengano seguite le norme di sicurezza ed evitare rischi. Ciò vale anche per la sostituzione della spina di alimentazione.

• L'uso di questo apparecchio da parte di bambini di età superiore agli 8 anni, di persone con ridotte capacità siche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorveglianza o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi.

• Ai bambini dai 3 agli 8 anni è consentito utilizzare l’apparecchio per inserire o estrarre alimenti.

• Vietare ai bambini di giocare con l'apparecchio.- 61 -

• Nel caso in cui l’apparecchio venga lasciato vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo e asciugarlo, assicurandosi di lasciare lo sportello aperto per evitare la formazione di muffa al suo interno.

• All’interno del frigorifero vi sono zone con temperature diverse. La zona più calda è nella parte alta anteriore dell’apparecchio. La zona più fredda è quella in fondo all’apparecchio in corrispondenza della parete posteriore.

• Pertanto, disporre gli alimenti nel modo seguente: ū Nei ripiani del frigorifero (dall’alto in basso): dolcetti, piatti pronti, latticini. ū Nella ZeroBox: salsicce, carne e pesce. ū Nella VeggiBox: verdure, insalata e frutta. ū Nello sportello (dall’alto al basso): burro, formaggi, uova, tubetti, bottiglie piccole e grandi, latte e succhi di frutta.

• Per evitare danni a persone o cose, l'apparecchio deve essere trasportato in una scatola e le operazioni di installazione devono essere eseguite da due persone.

• Attenzione! Tenere il materiale di imballaggio al di fuori della portata dei bambini per evitare possibili rischi di soffocamento!

• Vericare regolarmente la presenza di eventuali danni alla spina di alimentazione. In tal caso, non utilizzare l’apparecchio.

• Non utilizzare dispositivi elettrici nello spazio circostante l’apparecchio per evitare

• La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto.

• Pulire periodicamente l’apparecchio utilizzando una soluzione di acqua tiepida e detergente neutro. Per maggiori informazioni sulle operazioni di pulizia consultare il capitolo Pulizia e sbrinamento (Manutenzione).

• AVVERTENZA! Non rimuovere la protezione della luce LED interna. In caso di guasti alla lampadina a LED, contattare il Servizio di assistenza tecnica (vedi appendice).

• Per evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni:

• L’apertura degli sportelli per periodi prolungati può provocare un aumento signicativo della temperatura all’interno dei comparti dell’apparecchio.

• Pulire regolarmente le superci che entrano in contatto con gli alimenti e i sistemi di drenaggio accessibili.

• Conservare pesce e carne crudi in appositi contenitori all’interno dell’apparecchio in modo che non entrino in contatto con altri alimenti o sgocciolino su di essi.- 62 - rischi di incendio. Inoltre, non appoggiare contenitori di liquidi sull’apparecchio, in modo da evitare che eventuali perdite ne compromettano le componenti elettroniche e l’isolamento.

• Conservare le sostanze alcoliche ad alta gradazione solo ben sigillate e in posizione verticale.

• Non conservare bottiglie di vetro contenenti liquidi congelabili o liquidi gassati nel congelatore dell'apparecchio, poiché potrebbero esplodere durante il congelamento.

• Non consumare cibo scaduto poiché potrebbe provocare intossicazioni alimentari. Non ricongelare gli alimenti già scongelati.

• Non utilizzare in modo improprio (per salirci sopra o appoggiarsi) mensole, comparti e sportelli dell’apparecchio.

• Non maneggiare amme libere e fonti inammabili all’interno dell’apparecchio.

• Disinserire la spina di alimentazione dalla presa di corrente: ū Se si osservano anomalie di funzionamento. ū Prima di qualsiasi operazione di pulizia. ū Prima di eseguire qualsiasi intervento sull’apparecchio.

• Per scollegare il cavo, non tirarlo ma afferrare sempre la spina.

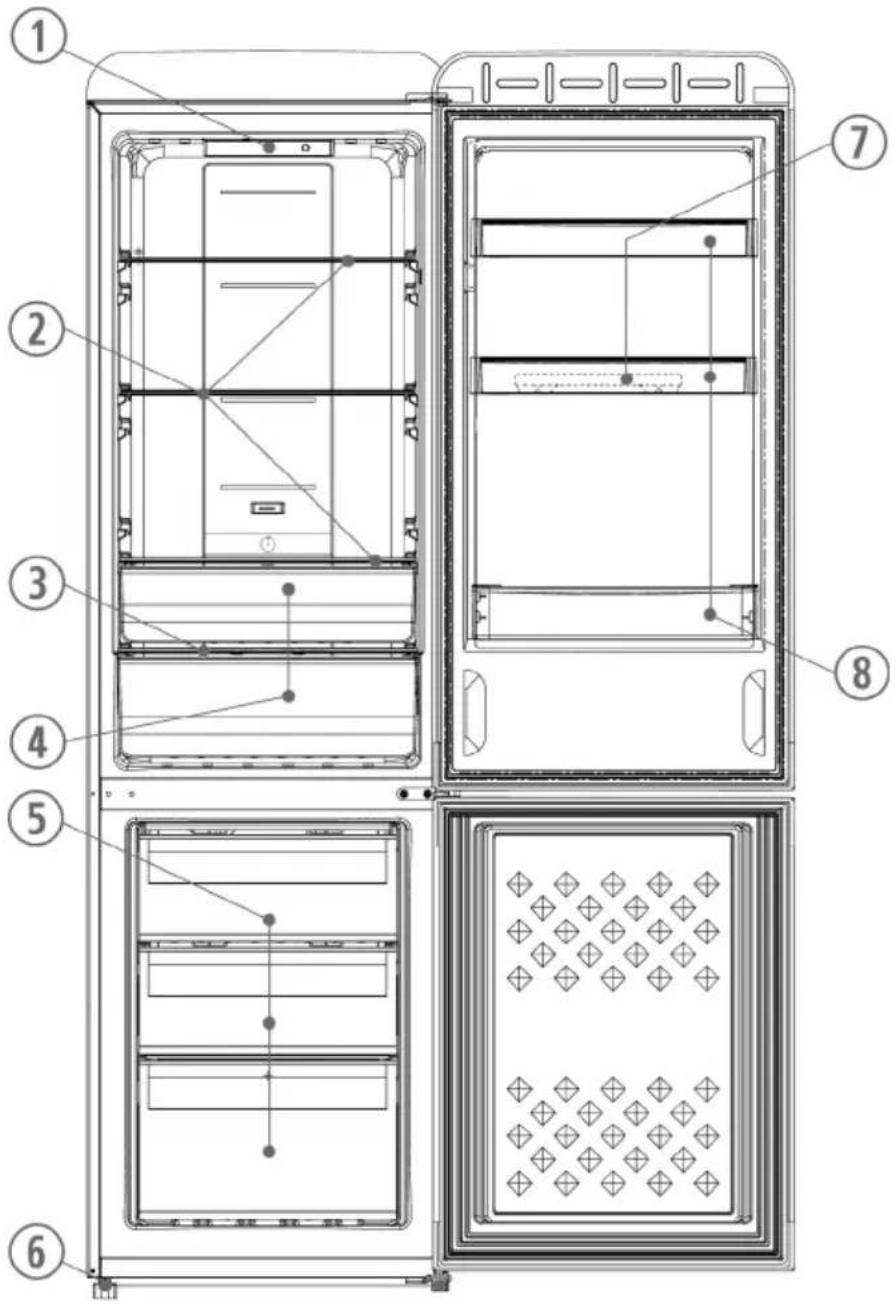

• Ci riserviamo il diritto di apportare modiche tecniche.- 63 - Descrizione del prodotto 1 Pannello comandi con luce 5 Cassetti congelatore 2 Mensola in vetro del frigorifero 6 Piedini a vite regolabili in altezza 3 Coperchio VeggiBox 7 Balconcino portauova 4 ZeroBox e VeggiBox 8 Mensole/Balconcini sportello- 64 - Trasporto dell’apparecchio

• Durante il trasporto, ssare tutte le componenti indipendenti all’interno e sull’apparecchio al ne di evitare danni.

• L'apparecchio non deve essere trasportato in posizione verticale e non deve essere inclinato di oltre 30 gradi. Dopo il trasporto

• Una volta completata l’installazione, attendere 30 minuti prima di collegare l'apparecchio alla rete elettrica.

• Se l'apparecchio è stato trasportato con un'inclinazione superiore a 30 gradi, attendere 4 ore prima di collegarlo alla rete elettrica. Prima del primo utilizzo

• Rimuovere la pellicola protettiva e il materiale di imballaggio, tra cui le sicure per il trasporto di accessori come ripiani e balconcini.

• Smaltire i materiali di imballaggio in base alle normative locali.

• Quando si accende l’apparecchio per la prima volta potrebbe essere percepibile un leggero odore che scomparirà quando il dispositivo inizia a raffreddarsi.

• Pulire l'interno dell’apparecchio con acqua tiepida e detergente neutro. Lavare gli accessori separatamente con acqua di risciacquo e non in lavastoviglie.

• Prima di inserire gli alimenti nell’apparecchio, lasciarlo funzionare per 24 ore al ne di raggiungere la temperatura desiderata. Installazione

• Collocare l’apparecchio in un ambiente asciutto e ben ventilato.

• Il normale funzionamento dell’apparecchio è garantito in ambienti con un’umidità massima del 70 %.

• L’apparecchio è predisposto all’utilizzo in ambienti in cui la temperatura sia compresa tra i valori riportati nella scheda tecnica in fondo a questo manuale.

• Non installare l’apparecchio all’aperto.

• È possibile disinserire la spina di alimentazione dalla presa di corrente in qualsiasi momento e per qualsiasi evenienza.

• Proteggere l’apparecchio dall’esposizione diretta alla luce del sole. Non installarlo in prossimità di fonti di calore (stufe, termosifoni, ecc.). Se tuttavia ciò non può essere evitato, posizionare un pannello isolante tra la fonte di calore e l’apparecchio.

• Non incassare l’apparecchio in un mobile. Non è consentita l’installazione del frigorifero direttamente sotto ad assi o mobili.

• Eventuali irregolarità del pavimento possono essere compensate con i due piedini anteriori a vite regolabili verticalmente, in modo da ottenere una maggiore stabilità.- 65 - Misure d’installazione Se il frigorifero è posizionato lateralmente contro una parete, è necessario lasciare uno spazio laterale di almeno 60 mm al ne di garantire l’apertura degli sportelli a 90 gradi. Staccare il balconcino bottiglie, se necessario per poter rimuovere completamente i cassetti VeggiBox e ZeroBox dall’apparecchio. RKG 8927|8928|8929 Larghezza (L) Profondità (P) Altezza (A) 540 mm 668 mm 1865 mm A B C E F 845 mm 1095 mm 125° 50 mm 300 mm Ventilazione L'aria riscaldata dietro l'apparecchio deve circolare liberamente, pertanto è necessario garantire un’adeguata ventilazione. Attenzione! Mantenere libere da ostruzioni le aperture di ventilazione presenti sul retro del pannello superiore dell’apparecchio! Collegamento

• Prima di collegarlo, assicurarsi che l’apparecchio e la sua spina di alimentazione non abbiano subito danni durante il trasporto.

• Collegare l’apparecchio esclusivamente a una presa antiurto. La tensione di rete deve corrispondere a quella riportata sulla targhetta matricola dell’apparecchio.

• L'apparecchio è conforme alle linee guida obbligatorie per la marcatura CE.

• Non collegare l’apparecchio a un convertitore.

• La spina di alimentazione non dovrebbe toccare il retro dell’apparecchio, per evitare possibili rumori di vibrazione.

• L'apparecchio può essere messo in funzione inserendo la spina nella presa.

• Lo spegnimento completo avviene solo disinserendo la spina di alimentazione dalla presa. Regolazione della temperatura nel comparto frigorifero Premere ripetutamente il pulsante ‘SET’ sul pannello frontale no a quando l’impostazione desiderata o l’indicatore ‘Fast cool’ non si accende. L’impostazione 3 è la temperatura ottimale per l’uso normale.- 66 - A 4 e 5 la temperatura è più bassa. A 1 e 2 alta. Controllare con un termometro che nel frigorifero e nel congelatore sia stata raggiunta la temperatura desiderata. Fast Cool (Fresco veloce) Selezionare questa funzione per raffreddare rapidamente la temperatura nel vano frigorifero. Dopo circa 26 ore, questa funzione si disattiva automaticamente e la temperatura nel vano frigorifero viene riportata al valore precedentemente impostato. ZeroBox La ZeroBox rappresenta il contenitore ideale per conservare carne e pesce. VeggiBox La VeggiBox rappresenta il contenitore ideale per conservare frutta e verdura. Regolazione dell’umidità nella VeggiBox Frutta e verdura si deteriorano facilmente se conservate in modo errato. Pertanto, è necessario mantenere una giusta umidità, che può essere regolata specicatamente per la VeggiBox tramite l’apposito regolatore per il controllo dell’umidità: Questo cursore si trova sul coperchio della VeggiBox. Se il cursore è aperto, l’umidità diminuisce, se il cursore è chiuso, l’umidità aumenta, garantendo così una condizione di conservazione ideale per frutta e verdura. Circolazione dell’aria È possibile utilizzare il regolatore sul retro del vano frigorifero per regolare la circolazione dell’aria e quindi la temperatura nel vano frigorifero/congelatore. Ruotando il regolatore verso destra si aumenta la temperatura nel vano congelatore e la diminuisce nel vano frigorifero. Ruotando il regolatore verso sinistra si diminuisce la temperatura nel vano congelatore e la si aumenta nel vano frigorifero. Controllare con un termometro che sia stata raggiunta la temperatura desiderata negli scomparti frigorifero e congelatore. Quindi riportare il controller in una posizione centrale in modo tempestivo. Temperatura nel congelatore Il comparto congelatore presenta una temperatura predenita pari a ≤ ū18 °C. Caratteristiche funzionali speciali Memorizzazione delle congurazioni in caso di interruzione di corrente In caso di mancanza di corrente, tutte le congurazioni precedentemente impostate sono memorizzate e tornano in funzione al ripristino della corrente. Riavvio ritardato dopo un’interruzione di corrente Al ne di proteggere l'apparecchio da eventuali danni, non è possibile riaccenderlo immediatamente dopo una breve mancanza di corrente per circa 5 minuti. Attendere quindi qualche minuto la ripresa in funzione dell’apparecchio. Segnale di avviso in caso di sportello del frigorifero aperto Se lo sportello del frigorifero rimane aperto per più di 3 minuti, verrà emesso un segnale di avviso. Chiudere lo sportello o premere il tasto “SET” per arrestare il segnale. Se lo sportello rimane aperto, verrà emesso un nuovo segnale di avviso dopo altri 3 minuti. Luce interna Non rimuovere la protezione della luce interna. L’apparecchio è dotato di lampadine a LED durevoli e di alta qualità. In caso di guasti alla luce interna dell’apparecchio, contattare il nostro Servizio di assistenza. Sportello del congelatore Lo sportello del congelatore deve rimanere sempre chiuso afnché il cibo non si scongeli. In questo modo, si riducono la formazione di ghiaccio e l’accumulo di brina. Assicurarsi quindi che lo sportello sia aperto solo quando si estraggono gli alimenti o si riempie il congelatore. Congelamento/Conservazione degli alimenti Congelatore:

• Il congelatore è progettato per il congelamento degli alimenti, per la conservazione a lungo termine di alimenti surgelati, così come per la produzione di cubetti di ghiaccio.

• Gli alimenti freschi dovrebbero essere congelati nella loro interezza il più- 67 - rapidamente possibile, in modo da non perderne il valore nutritivo, le vitamine, ecc. Per questo motivo si consiglia di disporre gli alimenti su una o due le all’interno del congelatore,

• evitando il contatto con i prodotti già congelati.

• Evitare di superare la capacità di congelamento giornaliera! I valori relativi alla capacità massima di congelamento sono riportati nella scheda tecnica in fondo a questo manuale.

• Il tempo necessario per il congelamento diminuisce se gli alimenti da congelare vengono suddivisi in porzioni più piccole.

• Conservare gli alimenti congelati nel congelatore solo se imballati o confezionati. È possibile utilizzare sacchetti/pellicola di plastica trasparenti o fogli di alluminio come materiali di imballaggio. Prima di inserire gli alimenti nel congelatore, rimuovere l’aria dall’imballo o dal pacchetto in cui sono contenuti e vericarne l’ermeticità. Ogni pacchetto o imballo dovrebbe essere dotato di un’etichetta con informazioni sul suo contenuto, data di congelamento e data di scadenza.

• Non congelare liquidi gassati, alimenti caldi o liquidi in contenitori o bottiglie di vetro.

• Scongelare i prodotti congelati nel frigorifero. Gli alimenti conservano intatto il loro sapore se scongelati lentamente, inoltre l’energia frigorifera rilasciata da questi prodotti può essere utilizzata per mantenere una temperatura adeguata all’interno del frigorifero.

• Nel caso in cui l’apparecchio rimanga spento per un periodo di tempo prolungato, come nell’eventualità di una mancanza di corrente, lasciare lo sportello chiuso al ne di evitare una perdita signicativa di energia frigorifera. Per il periodo massimo di conservazione degli alimenti in caso di malfunzionamento, attenersi alla scheda tecnica in fondo a questo manuale. Una temperatura interna più elevata riduce la durata di conservazione degli alimenti. Per i mesi di conservazione degli alimenti congelati attenersi alla tabella qui riportata. Non conservare alimenti congelati nel congelatore per periodi superiori a quelli indicati. Rispettare la data di scadenza riportata sulla confezione. Frigorifero:

• Avvolgere o sigillare gli alimenti da conservare nel frigorifero al ne di mantenerne intatti sapore e freschezza. In particolar modo, gli alimenti che emanano un forte odore o che sono inclini ad assorbire gli odori (come formaggi, pesce, burro) dovrebbero essere conservati separatamente.

• Innanzitutto, impostare una temperatura di raffreddamento media. Aumentare la temperatura se si desidera un raffreddamento minore, diminuire la temperatura se si desidera un raffreddamento maggiore. La formazione di brina nella parete posteriore interna del congelatore può essere causata dall’apertura prolungata dello sportello, dall’inserimento di alimenti ancora caldi o dall’impostazione troppo bassa della temperatura interna.

• Gli alimenti ancora caldi devono essere raffreddati a temperatura ambiente prima di poter essere riposti nell’apparecchio.

• Assicurarsi che lo sportello sia chiuso correttamente e non venga bloccato dagli alimenti refrigerati al suo interno. Produzione di cubetti di ghiaccio L’apparecchio è provvisto di un’apposita vaschetta per la produzione di cubetti di ghiaccio. La vaschetta deve essere riempita con ¾ di acqua potabile e inserita nel congelatore. I cubetti di ghiaccio possono essere facilmente estratti lasciando la vaschetta a temperatura ambiente per 5 minuti.- 68 - Pulizia e sbrinamento (Manutenzione) Pulizia

• Disinserire la spina di alimentazione prima di qualsiasi operazione di pulizia.

• Non versare acqua nell’apparecchio.

• Pulire periodicamente l’apparecchio utilizzando una soluzione di acqua tiepida e detergente neutro. Per prevenire la formazione di cattivi odori, si consiglia di pulire il comparto una volta al mese.

• Lavare gli accessori separatamente con acqua di risciacquo e non in lavastoviglie.

• Non utilizzare detergenti aggressivi, abrasivi o alcolici.

• Dopo averlo pulito con l’acqua, passare sulla supercie con un panno e lasciarla asciugare con cura. Quindi, collegare la spina di alimentazione con le mani asciutte.

• Per ridurre i consumi energetici e mantenerne l’efcienza, pulire il condensatore situato nella parte posteriore dell’apparecchio almeno due volte all’anno con un aspirapolvere o una spazzola.

• Durante la pulizia, assicurarsi di non danneggiare o rimuovere l’etichetta matricola all’interno dell’apparecchio. Sbrinamento L’apparecchio non deve essere sbrinato ma esclusivamente pulito. L’evaporatore è collocato nella parete posteriore dell’apparecchio ed è il motivo per cui questa a volte è coperta di brina. Quando il compressore non funziona la brina si scioglie. Le gocce d’acqua che ne risultano vengono convogliate attraverso un sistema di tubi in un recipiente del compressore, dove poi evaporano a causa del calore generato. Consigli per il risparmio energetico

• Collocare l’apparecchio in un ambiente fresco, asciutto e ben ventilato.

• Proteggere l’apparecchio dall’esposizione diretta alla luce del sole. Non installarlo in prossimità di fonti di calore (stufe, termosifoni, ecc.). Se tuttavia ciò non può essere evitato, posizionare un pannello isolante tra la fonte di calore e l’apparecchio.

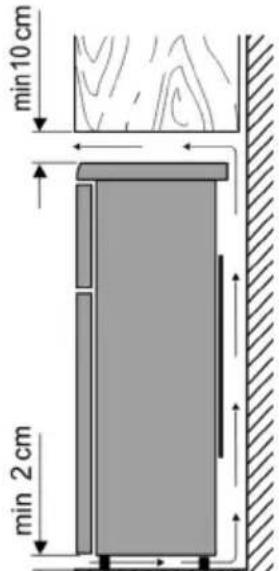

• Mantenere libere da ostruzioni aperture e griglie di ventilazione. Garantire una sufciente circolazione dell’aria sul retro dell’apparecchio.

• Far raffreddare gli alimenti caldi prima di inserirli nel frigorifero.

• Non lasciare aperto lo sportello troppo a lungo quando si inseriscono o estraggono gli alimenti per evitare un’eccessiva formazione di ghiaccio al suo interno.

• Non impostare una temperatura inferiore al necessario. Per maggiori informazioni sulla regolazione della temperatura, consultare il capitolo “Elementi operativi”. Rumori durante il funzionamento Una volta accesso, il frigorifero potrebbe generare dei tipici rumori di funzionamento. Si tratta di:

• Rumori del motore elettrico dovuti al funzionamento del compressore, che potrebbero risultare più intensi nel momento in cui quest’ultimo comincia ad essere operativo.

• Rumori nei tubi del circuito refrigerante. Smaltimento Gli apparecchi contrassegnati da questo simbolo devono essere smaltiti separatamente dai riuti domestici. Questi apparecchi infatti sono fabbricati con materiali di valore che possono essere riciclati. Assicurando il corretto smaltimento del prodotto si contribuisce ad evitare i potenziali effetti negativi sull'ambiente e sulla salute umana. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufcio locale competente o il negozio presso il quale il prodotto è stato acquistato.

• Estrarre la spina dalla presa e scollegarla dall'apparecchio prima di procedere con lo smaltimento.

• Il uido refrigerante isobutano (R600a) e il propellente ciclopentano utilizzato nel sistema di isolamento (C

) sono sostanze inammabili e pertanto devono essere smaltite in modo appropriato.

• Assicurarsi che i tubi dei circuito refrigerante non vengano danneggiati prima del corretto smaltimento.- 69 - Informazioni sui servizi di assistenza tecnica In caso di necessità, rivolgersi al Servizio di assistenza tecnica comunicando il tipo di guasto. Prima di farlo, annotarsi il numero articolo che si trova sulla targhetta matricola dell’apparecchio (vedi gura) per agevolare l’elaborazione della richiesta.- 70 - Eliminazione dei malfunzionamenti Nella tabella di seguito sono elencati i possibili guasti e le rispettive modalità di ripristino. Vericare se tali modalità possono effettivamente riparare i guasti. In caso contrario, disinserire l’apparecchio dalla presa di corrente e contattare il Servizio di assistenza. Guasti Possibili cause e soluzioni L’apparecchio non funziona. • Interruzione di corrente.

• Il fusibile principale è saltato.

• Il fusibile nella presa a muro è saltato. Vericare questa evenienza collegando un altro apparecchio alla stessa presa. Rumori molto intensi (diversi dai normali rumori di funzionamento).

• L’apparecchio è posizionato su una base stabile?

• L’unità di raffreddamento in funzione fa vibrare mobilio o oggetti adiacenti?

• Vi sono oggetti sopra all’apparecchio che vibrano? La luce LED nel frigorifero è spenta.

• Lo sportello del frigorifero è rimasto aperto per più di 10 minuti. Chiudere lo sportello. Gli indicatori 1, 3 o 5 lampeggiano sul pulsante.
