MANUALE UTENTE CSO EH8N2DES CANDY

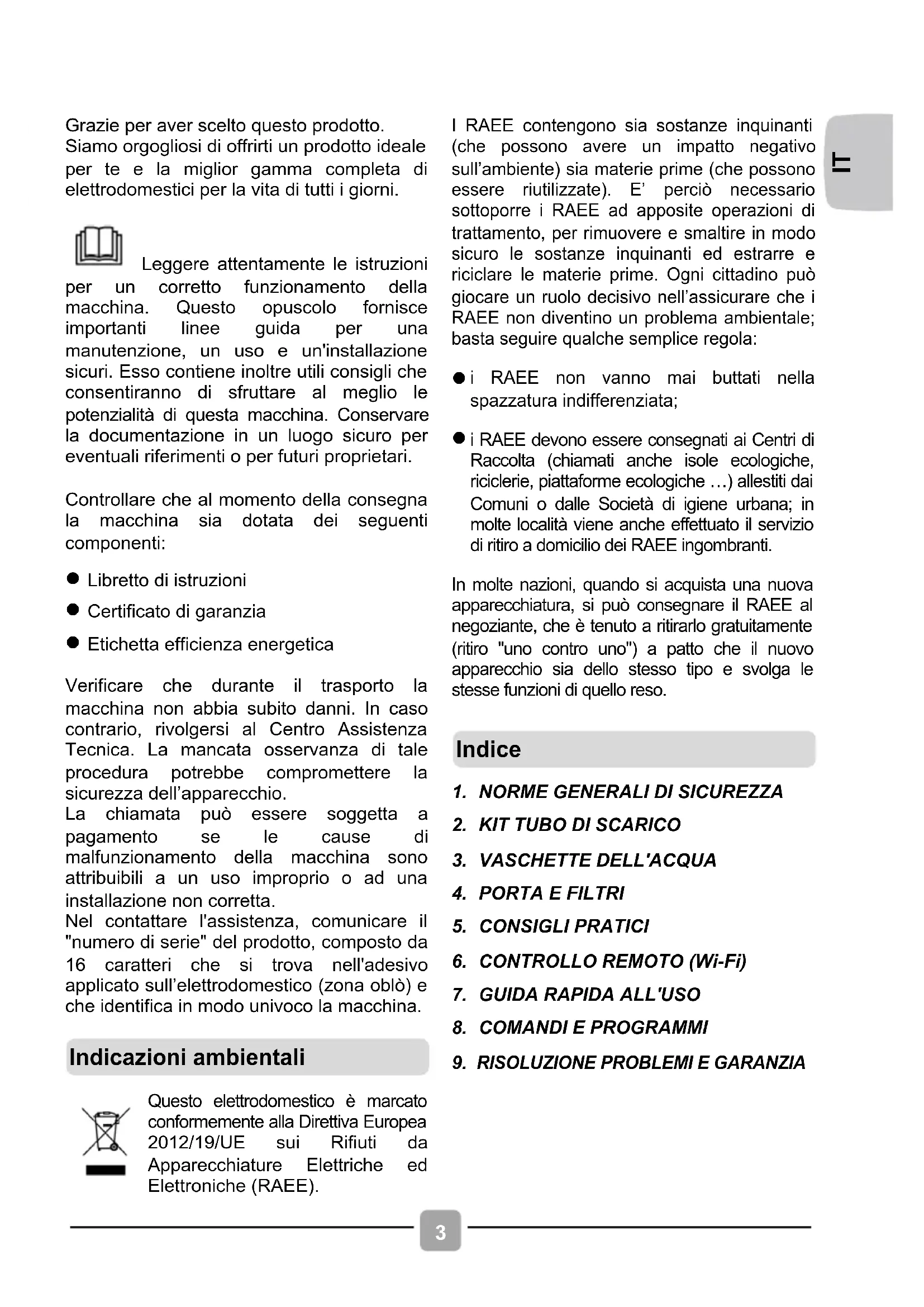

Grazie per aver scelto questo prodotto. Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni.

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti:

Libretto di istruzioni

Certificato di garanzia

Etichetta efficienza energetica

Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza Tecnica. La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell’apparecchio.

La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio o ad una installazione non corretta.

Nel contattare l'assistenza, comunicare il "numero di serie" del prodotto, composto da 16 caratteri che si trova nell'adesivo applicato sull’elettrodomestico (zona oblò) e che identifica in modo univoco la macchina.

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull’ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell’assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

i RAEE non vanno mai buttati nella spazzatura indifferenziata;

i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.

Indice Indicazioni ambientali4

Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici o altri ambienti di lavoro; − negli agriturismo; − dai clienti di hotel, motel o altre aree residenziali simili; − nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale.

Questo apparecchio può essere utilizzato da bambini di 8 anni

oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’ apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con l'apparecchio o che si occupino della sua pulizia e manutenzione senza supervisione.

I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio. I bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati.

Questa macchina è prevista unicamente per uso domestico, ovvero per l’asciugatura di capi e indumenti per la casa. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d’uso e di installazione.

Non toccare l’asciugatrice con mani o piedi umidi o bagnati. Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina.

può provocare rischio di incendio.5

Se si presume che la macchina sia guasta, non continuare ad usarla. L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio.

Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi.

Prima di pulire la macchina, staccare sempre la spina. Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina. L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi.

ATTENZIONE Durante il trasporto mantenere in posizione

verticale l'asciugabiancheria.

Se necessario ribaltarla esclusivamente nel lato indicato in figura.

Se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scorrere nuovamente nel compressore.

In caso contrario il compressore

ATTENZIONE Mai fermare un' asciugatrice prima della fine del ciclo di asciugatura senza che tutti i capi siano rimossi velocemente

e separati in modo che il calore si dissolva. ATTENZIONE Se è esposto il simbolo

indicante il riscaldamento della superficie, quando l'asciugatrice è in funzione la temperatura può essere superiore a 60°C.

ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo.6

Non installare il prodotto in luoghi freddi o dove vi sia il rischio di formazione di ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +5°C e +35°C. Nel caso l'asciugatrice venga utilizzata in ambienti con basse temperature (tra +2°C e +5°C) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento. Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un accessorio su misura per separarli a seconda della configurazione del proprio apparecchio:

Kit misura "standard": per lavatrice profonda almeno 44 cm; - Kit misura "slim": per lavatrice profonda almeno 40 cm.

Kit misura "standard" con "ripiano scorrevole": per lavatrice profonda almeno 47 cm; Il kit deve essere uno di quelli indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit. EVITARE ASSOLUTAMENTE d’installare la macchina vicino ai tendaggi. L’apparecchio non deve essere installato dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto a quello dell'asciugatrice che impedirebbe la completa apertura dello sportello. Ai fini della sicurezza personale è essenziale che l'asciugatrice venga installata correttamente. In caso di dubbi sull'installazione, rivolgersi al Servizio Assistenza. Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla.

I dati elettrici (tensione di alimentazione e potenza assorbita) sono riportati nella targhetta dati apposta sul prodotto. Assicurarsi che l'impianto elettrico sia provvisto di messa a terra, che la presa di corrente sia conforme alle normative nazionali e che la spina e la presa di alimentazione corrispondano.

Non utilizzare adattatori, connettori multipli e/o prolunghe.

La spina deve essere accessibile per la disconnessione dopo l'installazione dell'apparecchio. Non inserire la spina nella presa e non accendere la macchina finché l'installazione non sarà stata completata. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da personale qualificato, per evitare rischi.

Il locale in cui viene installata l’asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l’asciugatrice è in funzione.

Installare il retro della macchina vicino al muro o ad una parete verticale. Ci deve essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. Le prese di entrata o uscita dell'aria devono essere tenute lontane da ostacoli. Assicurarsi che nessun tappeto ostruisca la base della macchina né i condotti di ventilazione. Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell’aria. Ventilazione ATTENZIONE L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un

temporizzatore, o connesso

ad un circuito che viene regolarmente acceso e spento.

Collegamento elettrico e prescrizioni di sicurezza8 Non scaricare l’aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili.

Controllare periodicamente che attorno all’asciugatrice vi sia una buona circolazione d’aria, evitando possibili accumuli di polvere e filacce.

Controllare frequentemente il filtro antifilacce e, se necessario, pulirlo.

Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell’asciugatura idonea. Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni. Non asciugare capi non lavati nell'asciugatrice. Gli indumenti devono essere introdotti nell’ asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano.

EVITARE di caricare nel cestello indumenti ancora gocciolanti.

EVITARE ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d’irritazione cutanea. I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice. Rimuovere tutti gli oggetti dalle tasche come accendini e fiammiferi. ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco. ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in

gommapiuma (lattice), cuffie da doccia, tessuti impermeabili,

articoli in caucciù e vestiti o cuscini imbottiti con

gommapiuma NON VANNO asciugati nell'asciugatrice.

Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l’uso di prodotti infiammabili in prossimità della macchina.

Massimo carico di asciugatura: fare riferimento al cruscotto. Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore.10

ATTENZIONE Rischio di incendio / Materiali infiammabili.

L'apparecchio contiene l'R290, un gas refrigerante eco-sostenibile, ma infiammabile. Tenere fonti di ignizione e fiamme libere lontano dall'apparecchio.

Controllare che non vi siano danni visibili sull'apparecchio. Non mettere in funzione l'apparecchio se danneggiato.

Se si dovessero presentare problemi di qualsiasi tipo, contattare il proprio rivenditore specializzato oppure il nostro servizio di assistenza clienti.

ATTENZIONE Assicurarsi che le aperture sull'apparecchio e per i modelli da incasso anche quelle nel vano di installazione non siano ostruite. ATTENZIONE Non danneggiare il circuito refrigerante.

Qualsiasi riparazione o intervento sull'apparecchio deve essere eseguito unicamente da un servizio di assistenza autorizzato.

Uno smaltimento scorretto può provocare incendi o essere causa di avvelenamenti.

Smaltire l'apparecchio in modo corretto e non danneggiare i tubi per la circolazione del gas refrigerante.11

Incluso solo in alcuni modelli. Se non fornito, può essere acquistato separatamente. Il kit contiene: 1 tubo flessibile, 1 tappo. Per evitare di dover svuotare il recipiente dell'acqua al termine di ciascun ciclo di asciugatura, l'acqua normalmente raccolta può essere scaricata direttamente in un tubo di scarico dell'acqua di rifiuto (lo stesso sistema di scarico dei lavandini ad uso domestico). Le leggi locali sugli impianti idrici vietano il collegamento ad un sistema di scarico in superficie. Il sistema con il tubo di scarico dell'acqua di rifiuto deve essere situato accanto all'asciugatrice.

Il sistema di scarico dell'acqua di condensa è situato nella parte posteriore della macchina in basso a destra (fig. 2).

2. Scollegare il tubo (A) dal raccordo (B)

tirandolo verso l'alto (fig. 3).

3. Richiudere il tubo estratto con il tappo

(C) fornito con il kit (fig. 4).

4. Collegare il tubo flessibile del kit nel

raccordo (B) assicurandosi di averlo inserito saldamente (fig. 5-6).

Una volta che la macchina è in posizione, verificare che il tubo flessibile non si pieghi quando si riposiziona l'asciugatrice.

Montaggio del kit tubo di scarico

Il tubo deve essere connesso ad un sistema di scarico dell'altezza massima di 85 cm rispetto alla base dell'asciugatrice (fig. 1).

ATTENZIONE Spegnere e togliere la spina dell'asciugatrice dalla presa di

alimentazione elettrica prima di

eseguire qualsiasi operazione.12

VASCHETTE DELL'ACQUA L'acqua rimossa dalla biancheria durante il ciclo di asciugatura viene raccolta in un contenitore. Quando il contenitore è pieno, una spia, o su alcuni modelli un messaggio sul display, avviserà che DEVE essere svuotato (tuttavia, si consiglia di svuotarlo dopo ogni ciclo di asciugatura).

afferrandola dalla maniglia (A). Da piena, la vaschetta dell'acqua pesa circa 6 kg.

2. Inclinare la vaschetta facendo defluire

l'acqua dal beccuccio (B). Quando è vuota, riporre la vaschetta nell'alloggio come indicato (C) prima inserire la base della vaschetta come mostrato (1) successivamente premere gentilmente la parte superiore nell'apposita sede (2).

3. Premere il tasto di avvio programma per

• A seconda del modello

1. Tirare delicatamente la parte superiore

dello zoccolo che si sgancia dalla macchina. A questo punto si può sbloccare la parte inferiore ed estrarre completamente lo zoccolo (A).

2. Tirare con decisione la maniglia ed

estrarre la vaschetta dell'acqua (B). Sostenere la vaschetta con entrambe le mani (C)

Da piena la vaschetta dell'acqua pesa circa 4 kg.

3. Aprire il coperchio sulla vaschetta e

svuotare l'acqua alla fine di ogni ciclo di asciugatura e prima di iniziare il successivo (D).

4. Rimontare il coperchio e reinserire la

cerniere in alto e "facendo scattare" in sede i dispositivi di bloccaggio inferiori.

• A seconda del modello Per rimuovere la vaschetta inferiore dell'acqua *

Se c'è uno scarico vicino all'asciugatrice,

si può usare l'apposito kit per far scaricare costantemente l'acqua raccolta

dalla macchina. Così facendo si eviterà

di svuotare la vaschetta dell'acqua. Per rimuovere la vaschetta dalla porta *

Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno.13

Tirare la maniglia per aprire lo sportello.

Per avviare la macchina, richiudere la porta e premere il tasto di avvio programma.

Spia di pulizia filtri antifilacce e filtro in spugna La spia si accende in modalità fissa per segnalare la necessità di pulire i filtri antifilacce ed in modalità lampeggiante per segnalare la necessità di pulire il filtro in spugna.

Se la biancheria non si asciuga, verificare che i filtri non siano intasati.

Dopo aver rimosso le filacce e la lanugine dai filtri, se li lavi sotto l'acqua, ricordati di asciugarli. ATTENZIONE Durante la pulizia dei filtri, le filacce e la lanugine devono essere gettati nel secchio dell'immondizia e non lavati attraverso lo scarico, per evitare la diffusione di microplastiche nel sistema di acque reflue. ATTENZIONE Non utilizzare l'asciugabiancheria senza i filtri. Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia di tutti i filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia. Filtri

ATTENZIONE (Per i modelli dotati di vaschetta per la raccolta dell’acqua) Se la porta dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela se la si vuole svuotare. ATTENZIONE Quando l'asciugatrice è in funzi one, il cestello e la porta possono essere MOLTO CALDI. Porta14

1. Estrarre in sequenza i due filtri A e B,

tirandoli verso l’alto, come mostrato in figura.

3. Rimuovere delicatamente le filacce da

entrambi i filtri con la punta delle dita o aiutandosi con uno spazzolino morbido oppure con un panno.

4. Richiudere entrambi i filtri ricollocandoli

all’interno della porta, assicurandosi che siano posizionati bene in sede.

ATTENZIONE Pulire i filtri antifilacce prima di effettuare ogni ciclo. ATTENZIONE Prima di reinserire i filtri assicurarsi che non vi siano residui di lanugine all’interno del vano; in caso contrario rimuoverli con un’aspirapolvere.

Pulizia dei filtri antifilacce15

1. Rimuovere lo zoccolo.

2. Girare in senso antiorario la maniglia e

rimuovere il coperchio.

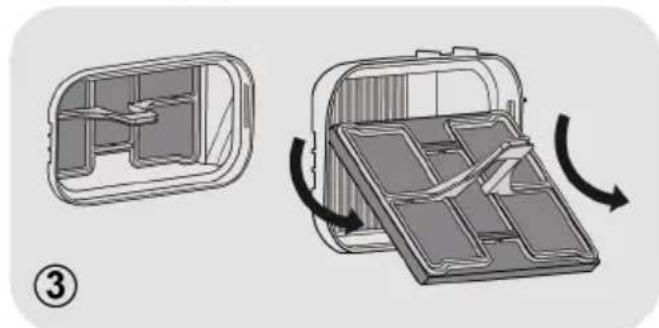

3. Rimuovere delicatamente il telaio del

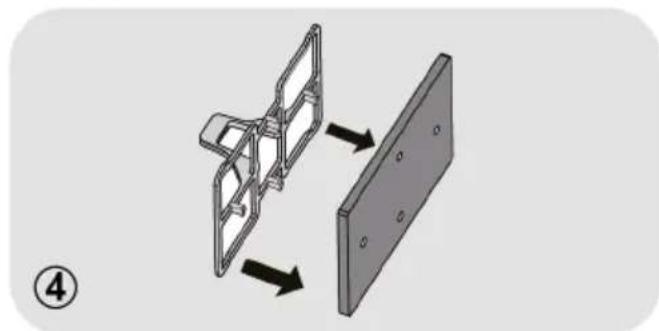

4. Rimuovere delicatamente la spugna dal

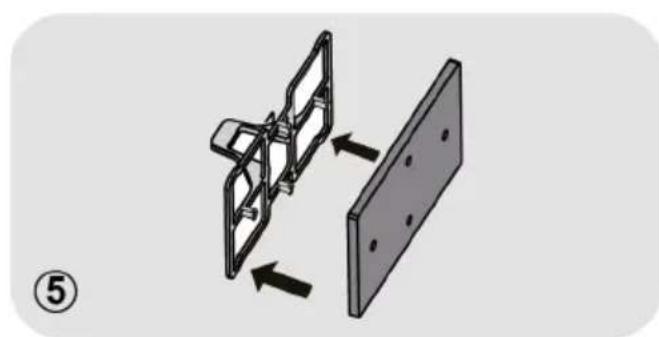

5. Pulire la spugna in modo da eliminare

residui o lanugine. È possibile utilizzare un'aspirapolvere. Rimontare accuratamente la spugna sul telaio.

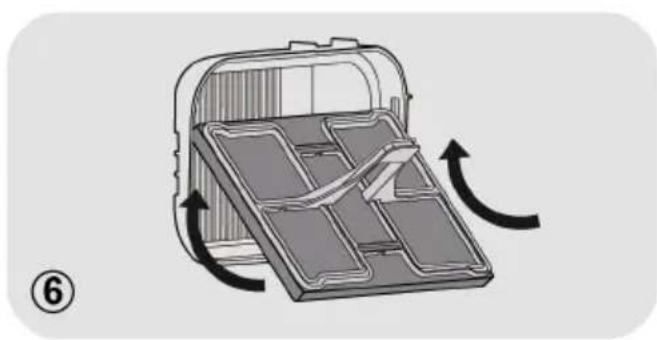

6. Rimontare il telaio del filtro in spugna

assicurandosi che sia nella posizione corretta.

7. Rimontare il coperchio assicurandosi che

sia nella posizione corretta. Ruotare la maniglia in senso orario per bloccare il coperchio.

8. Rimontare lo zoccolo.

ATTENZIONE Pulire il filtro in spugna ogni sei mesi o all’accensione della spia filtri in modalità lampeggiante.

ATTENZIONE Non toccare le lamelle dietro il telaio del filtro in spugna a mani nude, per evitare lesioni.

Pulizia del filtro in spugna16

Prima di utilizzare l’asciugatrice per la prima volta: Leggere attentamente il presente libretto d'istruzioni. Togliere tutti gli articoli presenti all’interno del cestello. Pulire l’interno del cestello e il portellone con un panno umido in modo da eliminare l’eventuale polvere depositata durante il trasporto.

Controllare che all'interno del cestello non vi siano oggetti estranei ed eventualmente rimuoverli.

Verificare che la biancheria da asciugare sia idonea per l’asciugatura meccanica, come indicato dai simboli sull’etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all’esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino.

Articoli di seta, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle.

Caricare la macchina fino alla capacità massima indicata nella tabella programmi per i rispettivi programmi contribuirà al RISPARMIO di energia. Introdurre nell’asciugatrice solo biancheria accuratamente strizzata a mano o centrifugata a macchina. Quanto più asciutta è la biancheria, tanto più rapido è il tempo richiesto per l’asciugatura, con conseguente risparmio di consumo elettrico.

Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità. Prima di ogni ciclo di asciugatura verificare SEMPRE che i filtri siano puliti.

Non superare mai il peso massimo: si perde tempo e si consuma più elettricità.

Evitare di caricare capi ancora gocciolanti:

rischia di rovinare la macchina.

In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:

Articolo idoneo per l’asciugatura meccanica.

Asciugatura ad alta temperatura.

Solo asciugatura a bassa temperatura.

Articolo non idoneo all’asciugatura meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all’asciugatura meccanica. Selezionare la biancheria nel modo seguente Risparmio energia Durante gli ultimi 15 minuti (approssimativamente) i capi sono sempre asciugati con aria fredda.

ATTENZIONE Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma

Evitare di asciugare Preparazione dei capi Prima di ogni utilizzo17

In base al quantitativo ed alla pesantezza Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).

In base al tipo di tessuto Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto.

Articoli sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.

Si consiglia di pulire i filtri antifilacce dopo ogni ciclo di asciugatura. Nei modelli dotati di serbatoio di raccolta dell'acqua, si consiglia di svuotarlo dopo ogni ciclo di asciugatura. Dopo l'uso, pulire l'interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi. Pulire l’esterno della macchina e il portellone con un panno morbido. NON usare spugnette abrasive né prodotti di pulizia. Per evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione.

ATTENZIONE Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto). ATTENZIONE Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina della presa a muro.

ATTENZIONE Il cestello, il portellone e il carico possono essere molto caldi.

Pulizia dell’asciugatrice ATTENZIONE Non sovraccaricare il cestello, in quanto i c api ingombranti, a caldo, possono superare il carico massimo consentito (per esempio sacchi a pelo e piumoni).18

6. CONTROLLO REMOTO (WI-FI)

Questo apparecchio è equipaggiato di tecnologia Wi-Fi che consente il controllo da remoto della macchina tramite App.

ASSOCIAZIONE ELETTRODOMESTICO SU

Scaricare l'App hOn sul proprio dispositivo inquadrando il seguente codice QR:

Aprire l’App, creare il profilo utente (o fare il login se già creato in precedenza) e associare l'elettrodomestico seguendo le indicazioni sul display del dispositivo.

Verificare che il router sia acceso, e collegato a Internet.

Caricare la biancheria, chiudere l'oblò.

Ruotare la manopola programmi in posizione CONTROLLO REMOTO (Wi- Fi) : i tasti del pannello comandi vengono disabilitati.

Aprire l'App e procedere con l'avvio del ciclo. Al termine, spegnere la macchina ruotando la manopola programmi su OFF

Per uscire dalla modalità CONTROLLO REMOTO durante un ciclo, ruotare la manopola programmi in una posizione differente da CONTROLLO REMOTO (Wi-Fi), senza passare da OFF . Il pannello comandi dell'apparecchio torna ad essere operativo.

Con oblò chiuso, ruotando la manopola in posizione CONTROLLO REMOTO (Wi-Fi) , si potrà tornare ad avere il controllo della macchina da App. L'eventuale ciclo in esecuzione proseguirà.

Con oblò aperto, il CONTROLLO REMOTO sarà disabilitato. Per abilitarlo nuovamente, chiudere l'oblò, ruotare la manopola programmi in una posizione differente da CONTROLLO REMOTO e selezionarlo nuovamente.

La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. Non è possibile configurare la macchina se la rete di casa è impostata sulla banda a 5 GHz. Per scoprire tutti i dettagli delle funzioni Wi- Fi, esplora i menu dell'App accedendo in modalità DEMO. L’App è disponibile sia per dispositivi con sistema operativo Android che per iOS, sia per tablet che per smartphone.19

1. Aprire la porta e caricare la biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a sentire un "click".

3. Scegliere il programma di asciugatura desiderato ruotando la manopola programmi o, in alcuni modelli, premendo l'apposito tasto (per dettagli, fare riferimento alla tabella programmi).

4. Premere il tasto di avvio programma

L’asciugabiancheria partirà automaticamente.

5. Se si apre la porta durante il ciclo per controllare la biancheria, è necessario successivamente richiudere la porta e premere il tasto di avvio programma, il ciclo di asciugatura ricomincerà nuovamente. 6. Quando il ciclo è prossimo alla fine, inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli. 7. A seguito della fine del ciclo, il cesto effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando l'asciugabiancheria verrà spenta o la porta verrà aperta.

Potenza Assorbita / Ampere fusibile / Tensione: vedere targhetta dati. Carico massimo: vedere etichetta energetica. Efficienza Energetica: vedere etichetta energetica.

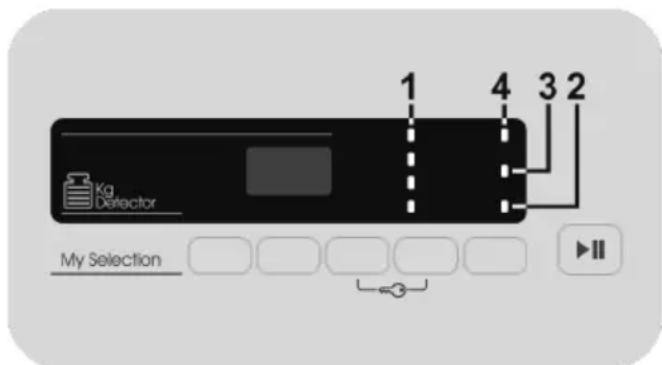

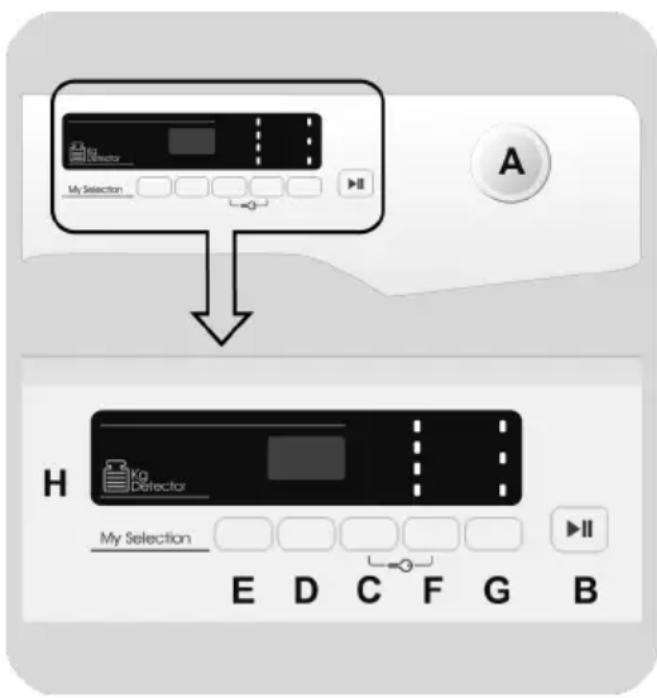

Manopola programmi con posizione di OFF

Tasto SELEZIONE TEMPO

Tasto SELEZIONE ASCIUGATURA

Dati tecnici Non aprire la porta durante i cicli di asciugatura automatici per avere un’asciugatura sempre efficace.20

Ruotando la manopola in entrambe le direzioni è possibile selezionare il programma di asciugatura desiderato. Per annullare il programma selezionato o spegnere l’asciugatrice, ruotare la manopola in posizione OFF (ricordarsi anche di togliere la spina).

Per far partire il ciclo selezionato con i parametri preimpostati premere il tasto AVVIO/PAUSA. A programma in corso verrà visualizzato sul display il tempo rimanente. Se invece si vuole modificare il programma scelto, premere i tasti delle opzioni desiderate, modificare i parametri preimpostati dopodiché premere AVVIO/PAUSA per iniziare il ciclo.

Dopo avere avviato l’asciugatrice si dovrà attendere alcuni secondi affinché la macchina inizi il programma. DURATA PROGRAMMA Al momento della selezione di un programma, verrà automaticamente indicata la durata del ciclo che potrà variare a seconda delle opzioni che verranno selezionate. Dopo l’avvio del programma il display terrà costantemente informati sul tempo restante alla fine del ciclo di asciugatura. L’apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la macchina corregge il tempo a seconda del livello di umidità del carico. FINE PROGRAMMA Alla fine del programma la scritta "FINE" ("End" in alcuni modelli) verrà visualizzata sul display e sarà possibile aprire l'oblò.

A fine ciclo spegnere l’asciugatrice ruotando la manopola sulla posizione OFF.

Tenere premuto il tasto AVVIO/PAUSA per circa 2 secondi (l'indicazione del tempo residuo lampeggia quando la macchina è in pausa). Premere nuovamente il tasto AVVIO/ PAUSA per riavviare il programma dal punto in cui era stato interrotto. CANCELLAZIONE PROGRAMMA IMPOSTATO Per annullare il programma, ruotare la manopola sulla posizione OFF. Se dovesse mancare la corrente durante il funzionamento dell’apparecchio, una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, premendo il tasto AVVIO/PAUSA, la macchina ripartirà dalla fase del ciclo in cui si era fermata. La manopola deve essere SEMPRE portata in posizione di OFF alla fine di un ciclo di asciugatura e prima di selezionarne uno nuovo.

Sono selezionabili solo le opzioni compatibili con il programma scelto.

Chiudere l'oblò PRIMA di premere il tasto AVVIO/PAUSA. Tasto AVVIO/PAUSA

Manopola programmi con posizione di OFF ATTENZIONE Non toccare i tasti all'inserimento della

spina perché la macchina, nei primi secondi, effettua un'autocalibrazione

che potrebbe essere interrotta: se ciò avvenisse la macchina potrebbe non funzionare in maniera ottimale. In tal caso, togliere la spina e ripetere l'operazione.21

Questo tasto permette di ritardare la partenza del ciclo di asciugatura da 30 minuti (1 ora in alcuni modelli) a 24 ore a intervalli di 30 minuti (1 ora in alcuni modelli). Il ritardo prescelto compare sul display. Dopo aver premuto il pulsante AVVIO/ PAUSA, il tempo mostrato decresce di minuto in minuto.

È possibile trasformare un ciclo da automatico a programmato, fino a 3 minuti dall'avvio del ciclo. La pressione progressiva aumenta il tempo a intervalli di 10 minuti. Per tornare al ciclo automatico è necessario spegnere l'asciugatrice. In caso di incompatibilità, tutti i led lampeggeranno velocemente per 3 volte.

Questo tasto consente di memorizzare le opzioni impostate su un ciclo. MEMORIZZAZIONE: selezionare il programma e le opzioni desiderate, quindi premere il tasto MEMO per 3 secondi (prima di avviare il ciclo). La scritta MEMO (tutti i digit in alcuni modelli) lampeggerà per 2 secondi e le opzioni impostate collegate al ciclo prescelto verranno memorizzate. RICHIAMO: dopo aver impostato il ciclo prescelto premere il tasto MEMO per richiamare le opzioni memorizzate.

Questo tasto permette di selezionare il livello di asciugatura desiderato, opzione modificabile fino a 3 minuti dopo la partenza del ciclo:

Pronto Stiro: lascia i panni leggermente umidi, per facilitare la stiratura.

Asciutto No Stiro: per capi da appendere direttamente dopo l’asciugatura, senza stirarli.

Asciutto Armadio: per capi che possono essere direttamente riposti.

Extra-asciutto : per capi completamente asciutti, ideale a pieno carico.

Questo apparecchio è dotato della funzione di Drying Manager. Nei cicli automatici, ogni livello intermedio di asciugatura, prima di raggiungere il livello selezionato, viene segnalato con un indicatore luminoso lampeggiante che corrisponde al grado di asciugatura raggiunto. In caso di incompatibilità, tutti i led lampeggeranno velocemente per 3 volte.

Questa opzione imposta automaticamente il livello di asciugatura su "Pronto Stiro". Inoltre questa opzione attiva un movimento antipiega del cestello pre ciclo in caso di attivazione della partenza differita e al termine del ciclo di asciugatura. Si attiva ogni 10 minuti, fino a 6 ore dopo la fine del ciclo di asciugatura. Per interrompere i movimenti posizionare la manopola programmi su OFF. Utile se non si ha la possibilità di rimuovere immediatamente il bucato. Tasto STIRO FACILE Tasto SELEZIONE ASCIUGATURA La funzione partenza differita NON può essere memorizzata. Tasto MEMO Tasto SELEZIONE TEMPO In caso di apertura dell’oblò a partenza differita attivata è necessario, dopo la richiusura della porta, premere AVVIO/ PAUSA per riprendere il conteggio. Tasto PARTENZA DIFFERITA22

La pressione contemporanea dei tasti "C" e "F" per circa 2 secondi permette di bloccare i tasti. In questo modo, si può evitare che vengano effettuate modifiche indesiderate o accidentali.

Il blocco tasti può essere annullato, semplicemente premendo nuovamente i due tasti di attivazione.

In caso di apertura oblò con l'opzione PROTEZIONE BAMBINI attivata, il ciclo si ferma ma il blocco si conserva: per far ripartire il ciclo è necessario rimuovere il blocco e premere di nuovo AVVIO/PAUSA.

L'opzione PROTEZIONE BAMBINI è modificabile in qualsiasi momento del ciclo.

Il display consente di visualizzare il tempo residuo di asciugatura, il ritardo in caso di impostazione della partenza differita e altri messaggi di notifica.

Le spie indicano i gradi di asciugatura selezionabili tramite l'apposito tasto:

Si accende per ricordare di svuotare la tanica dell’acqua di condensa.

La spia si accende in modalità fissa per segnalare la necessità di pulire i filtri antifilacce ed in modalità lampeggiante per segnalare la necessità di pulire il filtro in spugna.

Nei modelli dotati di Wi-Fi, indica lo stato della connessione. Può essere: - ACCESA FISSA: controllo remoto attivo. - LAMPEGGIANTE LENTA: controllo remoto disattivo.

- LAMPEGGIANTE VELOCE PER 3

SECONDI, POI SPENTA: la macchina non riesce a connettersi alla rete Wi-Fi domestica o non è ancora stata associata all'App. - LAMPEGGIANTE LENTA PER 3 VOLTE, POI SPENTA PER 2 SECONDI: reset della rete Wi-Fi (durante l’associazione con l'App).

- ACCESA PER 1 SECONDO, POI

SPENTA PER 3 SECONDI: l'oblò è aperto. Non è possibile attivare il controllo remoto. Per tutte le informazioni relative alle funzionalità e alle istruzioni per una facile configurazione del Wi-Fi, fare riferimento al sito: go.he.services/ctd-3d

Il programma ECO è adatto ad asciugare capi bagnati di cotone ed è il più efficiente in termini di consumo di energia per l’asciugatura di questi tessuti. Massima capacità di asciugatura ECO Massima capacità dichiarata SINTETICI o DELICATI Max. 4 kg

ATTENZIONE Solo per asciugabiancheria con capacità di 10/11 kg dotate di kit tubo di scarico: collegare il kit per il recupero dell'acqua di condensa (secondo le istruzioni riportate nel capitolo dedicato). ATTENZIONE La reale durata del ciclo di asciugatura dipende dal livello di umidità

partenza del carico a causa della velocità di centrifuga, dal tipo e dalla quantità del carico, dalla pulizia dei filtri e dalla temperatura ambientale. ATTENZIONE Pulire il filtro in spugna ogni sei mesi o all’accensione della spia filtri in modalità lampeggiante.

ATTENZIONE Pulire i filtri antifilacce prima di effettuare ogni ciclo.

Informazioni per test di laboratorio Guida ad una corretta asciugatura24

PROGRAMMA Opzioni selezionabili CAPACITÀ

2 * CONTROLLO REMOTO (Wi-Fi) Posizione da selezionare per abilitare/disabilitare il controllo da remoto tramite App, via Wi-Fi.

• La reale durata del ciclo di asciugatura dipende dal livello di umidità di partenza del bucato dovuta alla velocità di rotazione, tipologia e quantità di carico, pulizia dei filtri e temperatura ambientale. ** 7/8/9/10/11 kg a seconda del modello (fare riferimento al cruscotto).

Per trattare i vari tipi di tessuto e colori, l’asciugatrice è dotata di programmi specifici, adatti ad ogni esigenza di asciugatura (vedere tabella programmi).

CONTROLLO REMOTO (Wi -Fi) Posizione da selezionare per abilitare/ disabilitare il controllo remoto tramite App, via Wi

Fi. In tal caso, la partenza del ciclo avverrà mediante i comandi stessi dell'App. Maggiori dettagli nel capitolo CONTROLLO REMOTO (Wi -Fi).

Il programma ECO (Asciutto No Stiro) è adatto ad asciugare capi di cotone ed è utilizzato per valutare la conformità alla normativa UE Ecodesign (progettazione ecocompatibile dei prodotti). Questo programma è il più efficiente in termini di consumo di energia per l’asciugatura dei capi di cotone.

Ciclo ideale per asciugare capi in cotone, spugne e asciugamani.

Un ciclo studiato per asciugare uniformemente tessuti come jeans o denim. E'

consigliato rovesciare i capi prima dell'asciugatura.

Il ciclo ideale per asciugare capi scuri e colorati in cotone o sintetici.

Ciclo studiato per asciugare tessuti sintetici. CAMICIE

Programma dedicato all'asciugatura di camicie, limitando la formazione di pieghe e grovigli tramite opportune movimentazioni del cesto. E' consigliabile rimuovere i capi appena il ciclo di asciugatura è terminato.

Per capi in lana: il programma può essere utilizzato per asciugare fino a 1 kg di biancheria (circa 3 maglioni). Si consiglia di

rovesciare i capi prima di asciugarli. Il tempo può variare a seconda delle dimensioni e della densità del carico e della centrifuga scelta per il lavaggio. A fine ciclo i capi sono pronti per essere indossati, ma nel caso di indumenti più pesanti i bordi potrebbero risultare leggermente umidi: si suggerisce di farli asciugare naturalmente. Si consiglia di estrarre subito i capi al termine del ciclo di asciugatura.

Attenzione: il processo di ristringimento della lana è irreversibile; asciugare esclusivamente i capi con simbolo "ok tumble". Questo programma non è indicato per capi acrilici.

Programma rapido per carico medio che garantisce la migliore asciugatura.

consiglia di centrifugare ad alta velocità prima di asciugare.

Programma rapido a tempo per gli indumenti quotidiani. Si consiglia di centrifugare ad alta velocità prima di asciugare.

Programma rapido a tempo per piccoli carichi che assicura il massimo risparmio di tempo ed energia. Si consiglia di centrifugare ad alta velocità prima di asciugare.

Il programma "Lana" di questa macchina è stato testato ed approvato da "The Woolmark Company" per l’asciugatura dei capi in lana etichettati "lavabili in lavatrice”, purché i capi siano lavati e asciugati seguendo le istruzioni riportate sull'etichetta cucita al capo e le indicazioni fornite dal fabbricante della macchina. M1530. Il marchio Woolmark è un marchio certificato in molti paesi.

Descrizione programmi26 REFRESH Il ciclo ideale per eliminare i cattivi odori dai capi e ridurre le pieghe.

Ciclo a caldo che in 12 minuti consente di ridurre la formazione di pieghe e facilitare la stiratura.

SPORT PLUS Ciclo studiato per l'asciugatura di tessuti tecnici, preservando l'elasticità delle fibre.

La soluzione ideale per asciugare carichi molto piccoli in modo ottimale e senza rischio di sovrasciugatura.27

Nel caso si pensi che la macchina non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni.

Errore visualizzato Significato e soluzioni E3 (con display) 3 lampeggìi delle spie (senza display) Vaschetta dell'acqua piena. Svuotare la vaschetta dell'acqua. Se dopo aver svuotato la vaschetta, al riavvio del ciclo l'errore dovesse ripresentarsi, contattare un Centro Assistenza Tecnica Autorizzato, comunicando l'errore visualizzato. E7 (con display) 7 lampeggìi delle spie (senza display) Filtri occlusi. Pulire i filtri antifilacce e il filtro in spugna. Qualsiasi altro codice d'errore Spegnere la macchina, staccare la spina e attendere un minuto. Accendere nuovamente la macchina e avviare un programma. Se l'errore dovesse ripresentarsi, contattare un Centro Assistenza Tecnica Autorizzato, comunicando l'errore visualizzato.

Modelli dotati di display: gli errori verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 3 = E3). Modelli senza display: gli errori verranno indicati tramite il lampeggìo di tutte le spie per un numero di volte pari al codice dell'errore, seguiti da una pausa di 5 secondi (esempio: Errore 3 = 3 lampeggìi, pausa di 5 secondi, 3 lampeggìi, ecc…). Segnalazione errori28

Problemi che può risolvere l’utente. Prima di rivolgersi al Centro Assistenza consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza che sarà a disposizione per suggerire eventuali soluzioni per telefono. Il tempo di asciugatura residuo può variare durante il ciclo. Il tempo infatti viene costantemente aggiornato per migliorarne

stima. E’ pertanto normale che durante il ciclo, il tempo mostrato sul display possa aumentare o diminuire. Tempo di asciugatura eccessivamente lungo/capi non sufficientemente asciutti…

Il programma/tempo di asciugatura selezionato è corretto?

I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima di introdurli nella macchina? Si devono pulire i filtri antifilacce? Si deve pulire il filtro in spugna? L’asciugatrice è stata caricata eccessivamente? Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell’ asciugatrice? L’asciugatrice non funziona… L’ alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro apparecchio (ad esempio, lampada da tavolo). La spina di alimentazione è stata collegata correttamente all’ alimentazione elettrica? Manca la corrente? Fusibile bruciato?

Il portellone è stato chiuso perfettamente? La macchina è stata opportunamente attivata (sia collegata all’ alimentazione sia attivata localmente)? È stato selezionato il tempo o il programma di asciugatura? La macchina è stata riattivata dopo aver aperto il portellone? La macchina ha smesso di funzionare perché la vaschetta dell’ acqua è piena e deve essere svuotata? L’asciugatrice fa molto rumore… Spegnere l’asciugatrice e rivolgersi al Servizio Assistenza.

La spia pulizia filtri è accesa… Si devono pulire i filtri antifilacce o il filtro in spugna? La spia vaschetta dell'acqua è accesa*… Si deve svuotare la vaschetta dell’acqua?

• In alcuni modelli l'indicazione avverrà tramite un messaggio sul display.

Se il problema persiste anche dopo aver effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza. Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l’intervento del tecnico può essere soggetto a pagamento nel caso la macchina:

risulti perfettamente funzionante. non sia stata installata secondo quanto indicato nelle istruzioni d’installazione. sia stata utilizzata in modo improprio. Servizio assistenza clienti Quale può essere la causa...29

Tranne per l'elenco dei ricambi disponibili nel nostro sito internet, in nessun caso si dovrebbe riparare o tentare di riparare l'apparecchio da soli o far riparare l'apparecchio da persone inesperte e/o non qualificate. Le riparazioni effettuate da persone inesperte e/o non qualificate possono causare lesioni o gravi malfunzionamenti degli apparecchi e danni alle cose. Si consiglia di rivolgersi ai nostri Centri Assistenza Tecnica Autorizzati. Si consiglia di utilizzare sempre ricambi originali, reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Dal 1° marzo 2021 le informazioni energetiche e ambientali relative all'etichettatura energetica degli elettrodomestici per uso domestico e alle specifiche per la loro progettazione ecocompatibile sono visibili in Europa nella banca dati dei prodotti (EPREL) al seguente link https://eprel.ec.europa.eu/. Verrà richiesto di inserire l'identificativo del modello che si trova sulla targhetta dati applicata sull'elettrodomestico (zona oblò). In alternativa è possibile accedere direttamente ai dati del proprio modello attraverso il QR code situato sull’etichetta energetica.

Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto. Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno dell'asciugatrice, rompere i cardini o la chiusura dell’oblò. La ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel libretto presente in questo prodotto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.

Garanzia Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on- line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet. I nostri contatti d'assistenza (numeri telefonici e indirizzi web) dettagliati per paese sono disponibili sul certificato di garanzia che accompagna l'elettrodomestico. ATTENZIONE Il costruttore non potrà essere ritenuto responsabile per danno a cose e persone e per problematiche legate alla sicurezza dovute a riparazioni non effettuate da un Centro di Assistenza Tecnica Autorizzato o da un fornitore di servizi autorizzato dal costruttore in accordo con le linee guida dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato durante un tentativo di riparazione non potrà essere coperto dalla garanzia convenzionale.3031
