MANUALE UTENTE Compacteo Ergo RO5253 ROWENTA

• Secondo i modelli: si tratta di equipaggiamenti specifici per alcuni modelli o di accessori disponibili in opzione.

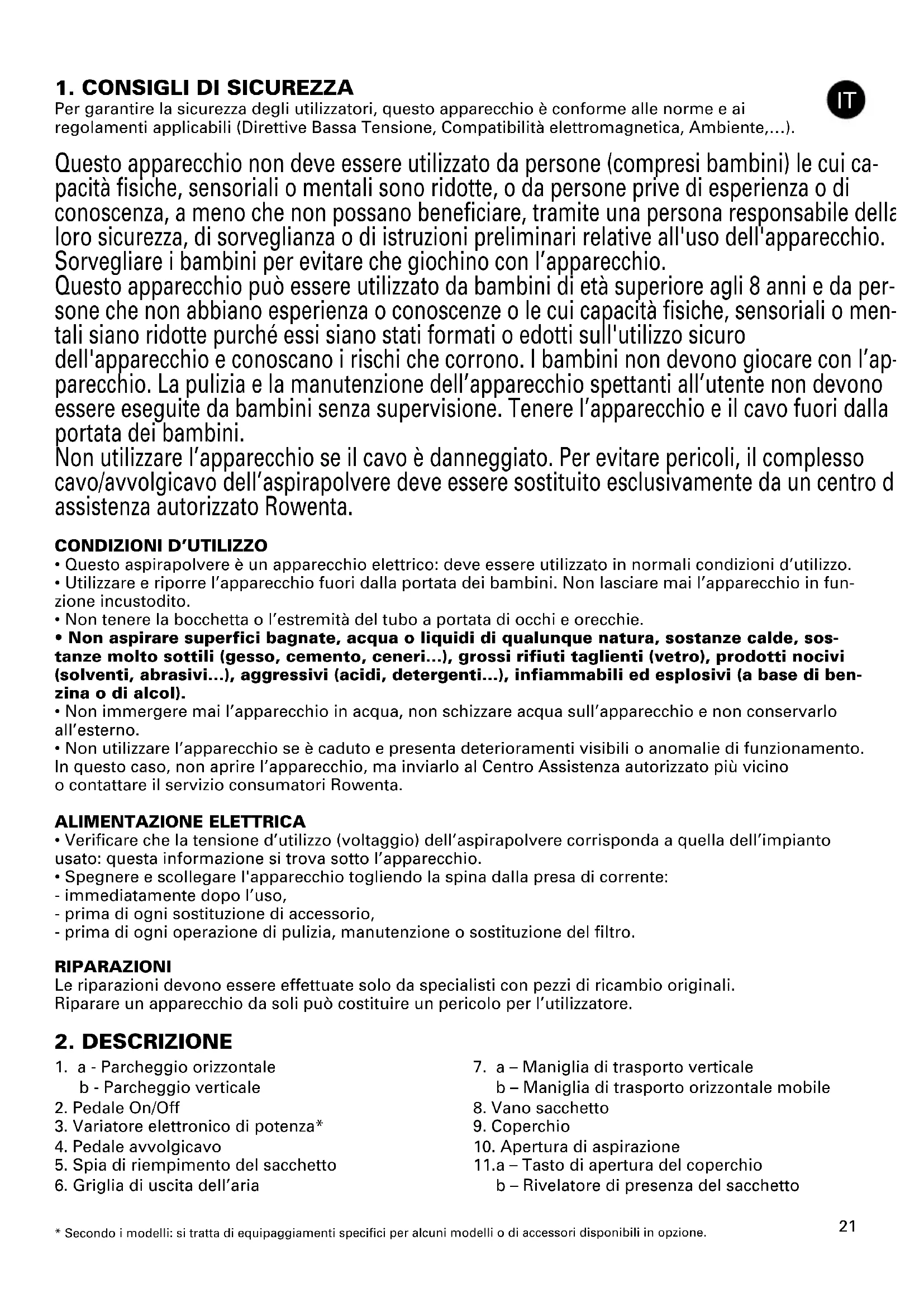

1. CONSIGLI DI SICUREZZA

Per garantire la sicurezza degli utilizzatori, questo apparecchio è conforme alle norme e ai regolamenti applicabili (Direttive Bassa Tensione, Compatibilità elettromagnetica, Ambiente,…). Questo apparecchio non deve essere utilizzato da persone (compresi bambini) le cui ca- pacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, a meno che non possano beneficiare, tramite una persona responsabile della loro sicurezza, di sorveglianza o di istruzioni preliminari relative all'uso dell'apparecchio. Sorvegliare i bambini per evitare che giochino con l’apparecchio. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da per- sone che non abbiano esperienza o conoscenze o le cui capacità fisiche, sensoriali o men- tali siano ridotte purché essi siano stati formati o edotti sull'utilizzo sicuro dell'apparecchio e conoscano i rischi che corrono. I bambini non devono giocare con l’ap- parecchio. La pulizia e la manutenzione dell’apparecchio spettanti all’utente non devono essere eseguite da bambini senza supervisione. Tenere l’apparecchio e il cavo fuori dalla portata dei bambini. Non utilizzare l’apparecchio se il cavo è danneggiato. Per evitare pericoli, il complesso cavo/avvolgicavo dell’aspirapolvere deve essere sostituito esclusivamente da un centro di assistenza autorizzato Rowenta.

CONDIZIONI D’UTILIZZO

• Questo aspirapolvere è un apparecchio elettrico: deve essere utilizzato in normali condizioni d’utilizzo.

• Utilizzare e riporre l’apparecchio fuori dalla portata dei bambini. Non lasciare mai l’apparecchio in fun- zione incustodito.

• Non tenere la bocchetta o l’estremità del tubo a portata di occhi e orecchie.

• Non aspirare superfici bagnate, acqua o liquidi di qualunque natura, sostanze calde, sos- tanze molto sottili (gesso, cemento, ceneri...), grossi rifiuti taglienti (vetro), prodotti nocivi (solventi, abrasivi...), aggressivi (acidi, detergenti...), infiammabili ed esplosivi (a base di ben- zina o di alcol).

• Non immergere mai l’apparecchio in acqua, non schizzare acqua sull’apparecchio e non conservarlo all’esterno.

• Non utilizzare l’apparecchio se è caduto e presenta deterioramenti visibili o anomalie di funzionamento. In questo caso, non aprire l’apparecchio, ma inviarlo al Centro Assistenza autorizzato più vicino o contattare il servizio consumatori Rowenta. ALIMENTAZIONE ELETTRICA

• Verificare che la tensione d’utilizzo (voltaggio) dell’aspirapolvere corrisponda a quella dell’impianto usato: questa informazione si trova sotto l’apparecchio.

• Spegnere e scollegare l'apparecchio togliendo la spina dalla presa di corrente: - immediatamente dopo l’uso, - prima di ogni sostituzione di accessorio, - prima di ogni operazione di pulizia, manutenzione o sostituzione del filtro. RIPARAZIONI Le riparazioni devono essere effettuate solo da specialisti con pezzi di ricambio originali. Riparare un apparecchio da soli può costituire un pericolo per l’utilizzatore.

1. a - Parcheggio orizzontale

b - Parcheggio verticale

3. Variatore elettronico di potenza*

4. Pedale avvolgicavo

5. Spia di riempimento del sacchetto

6. Griglia di uscita dell’aria

7. a – Maniglia di trasporto verticale

b – Maniglia di trasporto orizzontale mobile

10. Apertura di aspirazione

11.a – Tasto di apertura del coperchio b – Rivelatore di presenza del sacchetto RO_COMPACTEO_ERGO_903488-01_903488/01 29/01/14 14:04 Page2122

• Secondo i modelli: si tratta di equipaggiamenti specifici per alcuni modelli o di accessori disponibili in opzione.

• Disimballare l’apparecchio, conservare il buono di garanzia e leggere attentamente le istruzioni per l’uso prima di usare l’apparecchio per la prima volta.

CONSIGLI E PRECAUZIONI

• Prima di ogni utilizzo, il cavo deve essere completamente srotolato.

• Non bloccarlo e non passarlo su spigoli taglienti.

• Se si utilizza una prolunga elettrica, assicurarsi che sia in perfetto stato e con una sezione adatta alla po- tenza dell’aspirapolvere.

• L’aspirapolvere è dotato di una protezione che evita il surriscaldamento del motore. In alcuni casi (utilizzo dell’impugnatura su poltrone, sedie…) la protezione si attiva e l’apparecchio può emettere un rumore inso- lito che non è grave.

• Non spostare l’aspirapolvere tirandolo per il cavo, l’apparecchio deve essere spostato usando la sua ma- niglia di trasporto.

• Non utilizzare il cavo per sollevare l’apparecchio.

• Non staccare mai l’apparecchio dalla corrente tirando il cavo.

• Non fare mai funzionare l’aspirapolvere senza sacchetto e senza sistema filtrante: microfiltro* o cassetta filtro HEPA*.

• Verificare che il filtro (13 o 14a o 14b) sia al suo posto.

• Utilizzare solo sacchetti e filtri originali Rowenta.

• Utilizzare solo accessori originali Rowenta.

• In caso di difficoltà nel trovare gli accessori e i filtri per questo aspirapolvere, contattare il servizio consu- matori Rowenta.

• Spegnere l’aspirapolvere e staccarlo dalla corrente dopo ogni utilizzo.

• Spegnere l’aspirapolvere e staccarlo sempre dalla corrente prima di operazioni di manutenzione o pulizia.

• Incastrare con decisione il tubo flessibile (18) nell'apertura di aspirazione (10) e ruotare fino allo scatto della chiusura automatica - fig.1

• Per staccarlo, ruotare nel senso opposto e tirare - fig.2.

• Se l’aspirapolvere è dotato del tubo telescopico* (19): spingere il pulsante di regolazione in avanti, es- trarre il tubo alla lunghezza desiderata poi rilasciare il pulsante per bloccarlo – fig.3a. Inserire il tubo di prolunga* (27) se necessario. Altrimenti, assemblare i due tubi* (20), girando leggermente – fig. 3b.

• Infilare l’accessorio adatto sull’estremità del tubo: - Per i tappeti e moquette: utilizzare la spazzola (22) nella posizione con le setole rientrate – fig. 4. - Per i parquet e suoli lisci: utilizzare la spazzola (22) nella posizione con le setole estratte – fig. 4 o utilizzare direttamente la spazzola parquet* (21).

12. Griglia di protezione del motore

13. Microfiltro* (rif. ZR0039 01)

14.a - Cassetta filtro HEPA* (rif. ZR0045 01), adatta ai sacchetti di carta b - Cassetta filtro HEPA* (rif. ZR0042 01), adatta ai sacchetti in tessuto* L’aspirapolvere è dotato di un microfiltro* e di una cassetta filtro HEPA*.

15. Supporto per il sacchetto Wonderbag Compact

• (17c), per il sacchetto di carta * (17a) o per il sacco in tessuto * (17b)

16. Guide supporto del sacchetto

a- Sacchetto di carta* (rif. ZR0039 01) b- Sacchetto in tessuto* c- Sacchetto Wonderbag Compact* (ref. WB3051) 18 a. Tubo flessibile con diffusore, controllo della forza meccanica* b. Tubo flessibile con diffusore, controllo della forza meccanica e spazzola integrata*

27. Tubo di prolunga*

RO_COMPACTEO_ERGO_903488-01_903488/01 29/01/14 14:04 Page2223 - Per gli angolini e i punti difficili da raggiungere: utilizzare la bocchetta a lancia convertibile in spazzola* (24) in posizione bocchetta piatta. - Per tappezzeria e superfici delicate: utilizzare la bocchetta per interstizi convertibile in spazzola* (24) o il diffusore per la tappezzeria* (23), oppure la spazzola integrata al diffusore 18b* (in base al modello). ATTENZIONE Prima della sostituzione di qualsiasi accessorio, arrestare e scollegare l’aspirapolvere. COLLEGAMENTO DEL CAVO E ACCENSIONE DELL’APPARECCHIO

• Srotolare completamente il cavo, collegare l'aspirapolvere alla corrente – fig.6 e premere il pedale On/Off (2) – fig. 7.

• Regolare la potenza d’aspirazione: - con il variatore elettronico di potenza* (3): girare il bottone del variatore elettronico* per regolare la po- tenza d’aspirazione: verso la posizione max. per i pavimenti e sulla posizione min. per i mobili e i tessuti delicati – fig. 8. - con il variatore meccanico di potenza dell’impugnatura: aprire l’aletta del cursore di regolazione per di- minuire manualmente la potenza d’aspirazione, es: sulle superfici delicate… - fig. 9.

RIPORRE E TRASPORTARE L’APPARECCHIO

• Dopo l'uso, spegnere l'aspirapolvere premendo il pedale On/Off (2) e staccarlo dalla corrente - fig. 10. Ritirare il cavo premendo sul pedale avvolgicavo (4) – fig. 11.

• In posizione verticale, mettere la spazzola (22) nel suo alloggiamento sotto l'apparecchio (1b) - fig. 12.

• In posizione orizzontale, mettere la spazzola (22) nel suo alloggiamento sul retro dell'apparecchio (1a) – fig. 13.

• Si può trasportare facilmente l'aspirapolvere grazie alle sue maniglie di trasporto (7a o 7b).

5. PULIZIA E MANUTENZIONE

Importante: Spegnere l’aspirapolvere e staccarlo sempre dalla corrente prima di operazioni di manuten- zione o di pulizia.

SOSTITUIRE IL SACCHETTO

• La spia di riempimento del sacchetto (5) indica che il sacchetto è pieno o saturo. Se si constata una di- minuzione dell’efficacia dell’apparecchio, regolare la potenza al massimo e tenere la bocchetta sollevata sopra il pavimento. Se la spia resta rossa, sostituire il sacchetto.

• Togliere il flessibile (18) dall'apertura di aspirazione (10) - fig. 2.

Se l'aspiratore è dotato di sacchetto di carta * (17a) o di sacchetto Wonderbag Compact* (17c) :

• Sfilare il supporto del sacchetto (15) dall'alloggiamento di quest'ultimo (8) - Fig. 15a, quindi togliere il sacchetto * (17a) o il sacchetto Wonderbag Compact* (17c) dal relativo supporto facendolo scivolare lungo le guide (16) - Fig. 15b.

• Gettare nella spazzature il sacchetto di carta * o il sacchetto Wonderbag Compact*– Fig. 15c

• Posizionare sul supporto un nuovo sacchetto di carta * o un nuovo sacchetto Wonderbag Compact* - Fig. 15d. Collocarlo all'interno dell'alloggiamento - Fig. 15e

• Assicurarsi che il sacchetto e il supporto del sacchetto siano collocati correttamente (15) prima di richiudere il co- perchio (9). b) Se l’aspirapolvere è dotato del sacchetto in tessuto* :

• Estrarre il supporto del sacchetto (15) dal vano sacchetto (8) - fig. 16a, poi togliere il sacchetto in tes- suto* (17b) dal suo supporto (15) facendolo scivolare sulle guide (16) - fig. 16b.

• Aprire il sacchetto usando la cerniera - fig. 16c, poi svuotarlo sopra una pattumiera – fig. 16d.

• Pulire il sacchetto usando acqua corrente fig. 16e.

• Lasciarlo asciugare per almeno 24 ore (riposizionare il sacchetto solo se è perfettamente asciutto) – fig. 16f.

• Richiudere il sacchetto in tessuto: controllare che la cerniera sia completamente chiusa - fig. 16g - prima di rimettere il sacchetto nell'apparecchio.

• Riposizionare il sacchetto in tessuto nel supporto sacchetto - fig.16h.

• Assicurarsi che il sacchetto e il supporto del sacchetto (15) siano posizionati correttamente prima di ri- chiudere il coperchio. CAMBIARE IL MICROFILTRO* (rif.: ZR0039 01) Importante: Cambiare il microfiltro* ZR0039 01 ogni 6 sostituzioni del sacchetto.

• Secondo i modelli: si tratta di equipaggiamenti specifici per alcuni modelli o di accessori disponibili in opzione.

• Secondo i modelli: si tratta di equipaggiamenti specifici per alcuni modelli o di accessori disponibili in opzione.

• Aprire il coperchio (9) dell’aspirapolvere – fig. 14.

• Togliere la griglia di protezione del motore (12) - fig. 17a.

• Togliere il microfiltro* (13) - fig.17b, e mettere da parte la griglia di protezione del motore (12).

• Gettare il microfiltro (13) nella pattumiera-fig. 17c.

• Collocare un nuovo microfiltro (13) sulla griglia di protezione del motore (12) - fig. 17d.

• Incastrare le alette nelle rispettive scanalature - fig. 17d.

• Chiudere la griglia di protezione del motore (12) - fig. 17e.

• Assicurarsi che la griglia di protezione del motore (12) sia posizionata correttamente prima di richiudere il coperchio (9). CAMBIARE IL CASSETTO FILTRO HEPA* (RÉF : ZR0045 01) COMPATIBILE CON I SACCHETTI

IN CARTA E WONDERBAG COMPACT

Importante: Sostituire la cassetta filtro HEPA* ZR0045 01 ogni 6 mesi (secondo la frequenza d’uso).

• Buttare la cassetta nella pattumiera - fig.18c.

• Incastrare il nuovo cassetto filtro HEPA nelle scanalature- fig. 18d.

• Bloccare la nuova cassetta filtro HEPA* (14a) (rif. ZR0045 01) nel suo vano - fig. 18e.

• Assicurarsi del corretto posizionamento della cassetta filtro HEPA* (14a) prima di richiudere il coperchio (9). PULIRE IL CASSETTO FILTRO HEPA* (réf : ZR0042 01) COMPATIBILE CON I SACCHETTI IN TESSUTO Attenzione! Questa pulizia è esclusivamente riservata alla cassetta filtro HEPA* rif. ZR0042 01.

• Scuotere leggermente la cassetta filtro HEPA* (14b) sopra una pattumiera – fig. 19c.

• Passarla poi sotto l’acqua corrente – fig. 19d, e lasciarla asciugare per almeno 24 ore- fig. 19e.

• Badare che la cassetta filtro HEPA* (14b) sia ben asciutta prima di rimetterla a posto.

• Mettere i dentini nelle tacche – fig. 19f.

• Bloccare la cassetta filtro HEPA* (14b) (Rif. ZR0042 01) nel suo vano - fig. 19g.

• Assicurarsi del corretto posizionamento della cassetta filtro HEPA* (14b) prima di richiudere il coperchio (9).

PULIRE L’ASPIRAPOLVERE

• Pulire il corpo dell’apparecchio e gli accessori con uno straccio morbido e umido, poi asciugare.

• Pulire il coperchio con uno straccio asciutto – fig. 20.

• Non usare prodotti detergenti, aggressivi o abrasivi.

6. RISOLUZIONE DEI PROBLEMI

Importante: Non appena l’aspirapolvere funziona meno bene e prima di qualsiasi verifica, spegnerlo premendo il pedale On/Off.

SE L’ASPIRAPOLVERE NON PARTE

• L’apparecchio non è alimentato: verificare che l’apparecchio sia correttamente collegato alla corrente.

SE L’ASPIRAPOLVERE NON ASPIRA

• Un accessorio o il flessibile è ostruito: sturare l’accessorio o il flessibile.

• Il coperchio è posizionato in modo scorretto: verificare la posizione del sacchetto e del supporto del sacchetto (15) e richiudere il coperchio. SE L’ASPIRAPOLVERE ASPIRA MENO BENE, FA RUMORE, FISCHIA

• Un accessorio o il flessibile è parzialmente ostruito: sturare l’accessorio o il flessibile.

• Il sacchetto è pieno o saturato dalle polveri sottili: sostituire il sacchetto di carta * (17a) o il sacchetto Wonderbag Compact * (17c) oppure vuotare il sacco in tessuto * (17b). SE LA SPIA RIEMPIMENTO SACCHETTO RIMANE ROSSA DOPO AVER SOSTITUITO IL SAC- CHETTO Il sistema di filtraggio è saturo: - Cassetta HEPA*: sostituire la cassetta HEPA* (14a) (rif.ZR0045 01) e rimetterla nel suo vano o lavare la cassetta filtro HEPA* (14b) (rif.ZR0042 01) secondo la procedura.

• Secondo i modelli: si tratta di equipaggiamenti specifici per alcuni modelli o di accessori disponibili in opzione.

Conformemente alla normativa in vigore, qualsiasi apparecchio fuori uso deve essere reso definitiva- mente inutilizzabile: staccare e tagliare il cavo prima di buttare l’apparecchio. Contribuiamo alla protezione dell’ambiente! L’apparecchio contiene numerosi materiali valorizzabili o riciclabili. Portarlo in un punto di raccolta perché sia effettuato il suo trattamento. - Microfiltro*: estrarre il microfiltro* e sostituirlo con uno nuovo (rif. ZR0039 01).

• Il variatore elettronico di potenza* è in posizione min: aumentare la potenza usando il variatore elettronico di potenza* (a meno che si stiano aspirando tessuti delicati).

• Il variatore meccanico di potenza dell’impugnatura è aperto: chiudere il variatore meccanico di potenza. SE L’INDICATORE DI RIEMPIMENTO DEL SACCHETTO RESTA ROSSO

• Il sacchetto è saturo: sostituire il sacchetto di carta * (17a) o il sacchetto Wonderbag Compact * (17c) oppure vuotare il sacco in tessuto * (17b). SE IL COPERCHIO NON SI CHIUDE (attivazione del rilevatore 11b)

• Verificare la presenza del sacchetto e del supporto del sacchetto (15) e il loro corretto posizionamento. SE LA SPAZZOLA SI SPOSTA CON DIFFICOLTÀ

• Aprire il cursore di regolazione dell’impugnatura o diminuire la potenza.

• Verificare che la posizione della spazzola aspirante (22) sia adeguata alla superficie su cui si intende as- pirare: per i tappeti e le moquette, utilizzare la spazzola universale (spazzola rientrata) - fig.4, per i par- quet e le piastrelle utilizzare la spazzola per parquet (spazzola aperta) - fig.5

SE IL CAVO NON RIENTRA TOTALMENTE

• Il cavo è rallentato quando rientra: estrarre nuovamente il cavo e premere il pedale avvolgicavo. SE L’ASPIRAPOLVERE SI SPEGNE DURANTE L’ASPIRAZIONE

• La sicurezza termica ha funzionato. Verificate che il tubo e il flessibile non siano otturati o che il sacchetto e i filtri non siano saturi. Lasciate raffreddare 30 minuti prima di rimettere in funzione l'aspirapolvere. Se persiste un problema, portare l’aspirapolvere al Centro Assistenza Autorizzato Rowenta più vicino. Per conoscere la lista dei Centri Servizi Autorizzati, contattare il Servizio Consumatori Rowenta agli indirizzi ripor- tati sulla garanzia internazionale allegata. GARANZIA

• Questo apparecchio è riservato unicamente a un uso casalingo e domestico; in caso d'utilizzo non ap- propriato o non conforme alle istruzioni per l'uso, il fabbricante non si assume nessuna responsabilità e la garanzia è annullata.

• Leggere attentamente le istruzioni per l'uso prima di usare l’apparecchio per la prima volta:. un utilizzo non conforme alle istruzioni per l’uso solleverebbe Rowenta da ogni responsabilità.
