DESCRIZIONE DEL PRODOTTO 2

UTILIZZO 3

Utilizzo.... 3

Gestione della modalità stand-by del display.... 4

Modalità....4

Impostazione della temperatura del frigorifero 4

Impostazione della temperatura del congelatore 4

Temperatura personalizzata 5

Funzione Super Cool 5

Funzione Super Freeze 6

Modalità Eco 6

Funzione Holiday.... 7

Sbrinamento....7

Modalità Demo 7

Codici di errore 7

Procedura di accoppiamento nell'app 8

Uso della funzione WiFi 9

SOLUZIONE DEI PROBLEMI 10

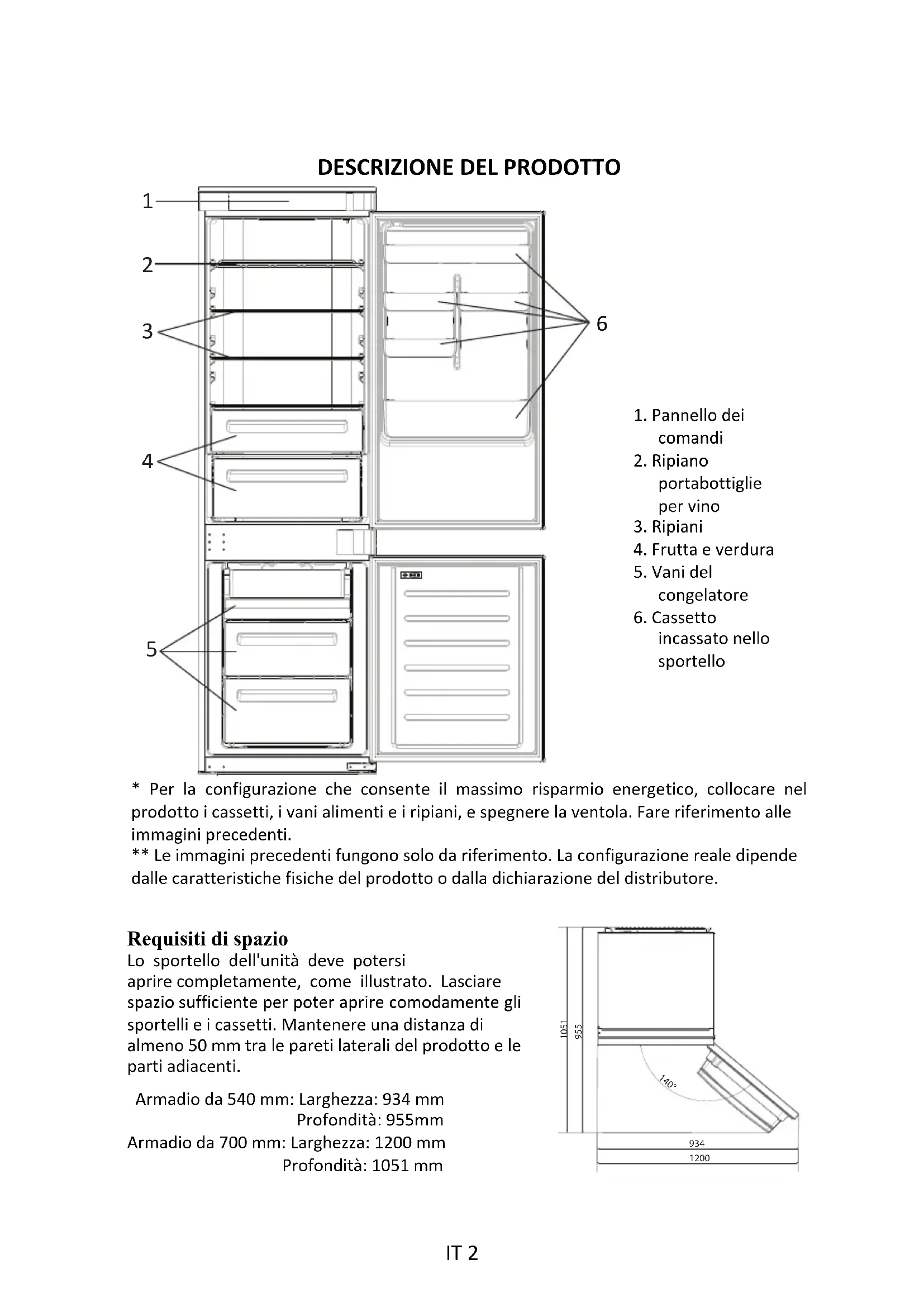

DESCRIZIONE DEL PRODOTTO

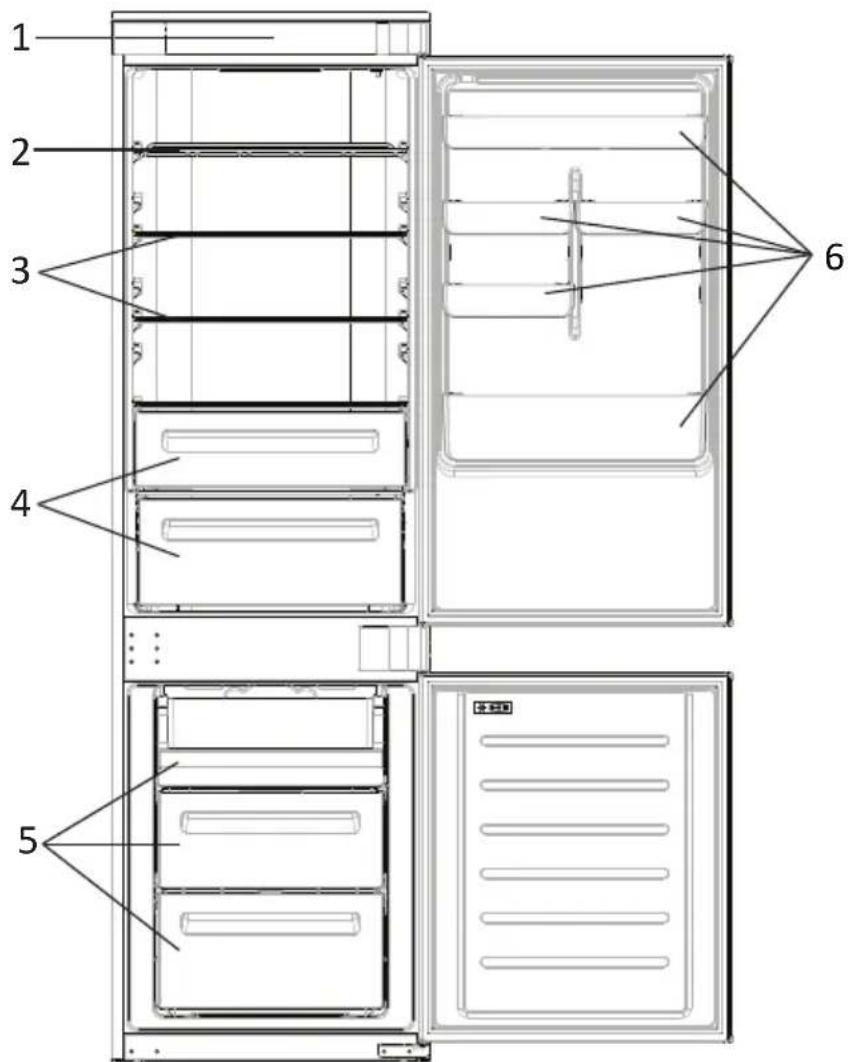

1 2 3 4 5 6

1. Pannello dei comandi
2. Ripiano portabottiglie per vino
3. Ripiani
4. Frutta e verdura
5. Vani del congelatore
6. Cassetto incassato nello sportello

* Per la configurazione che consente il massimo risparmio energetico, collocare nel prodotto i cassetti, i vani alimenti e i ripiani, e spegnere la ventola. Fare riferimento alle immagini precedenti.
** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle caratteristiche fisiche del prodotto o dalla dichiarazione del distributore.

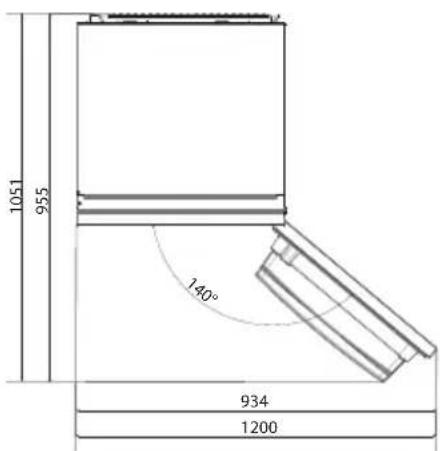

Requisiti di spazio

Lo sportello dell'unità deve potersi aprire completamente, come illustrato. Lasciare spazio sufficiente per poter aprire comodamente gli sportelli e i cassetti. Mantenere una distanza di almeno 50 mm tra le pareti laterali del prodotto e le parti adiacenti.

Armadio da 540 mm: Larghezza: 934 mm

Profondità: 955mm

Armadio da 700 mm: Larghezza: 1200 mm

Profondità: 1051 mm

1051 955 140° 934 1200

UTILIZZO

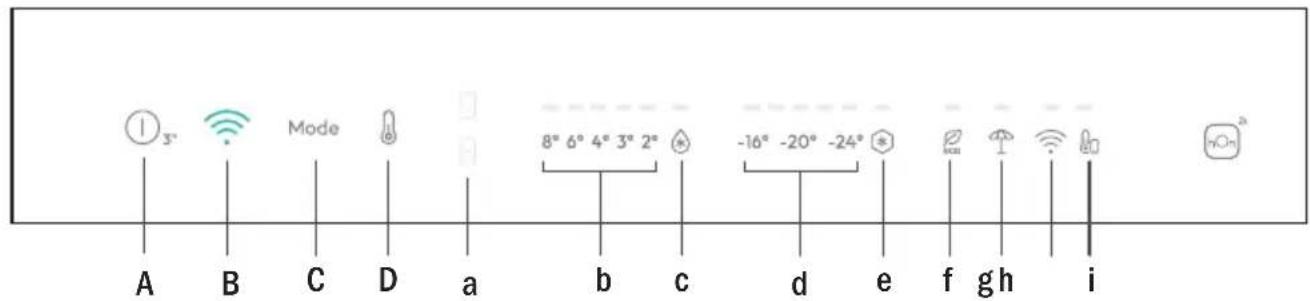

1 3° A B C D a b c d e f gh i 8° 6° 4° 3° 2° -16° -20° -24° mac gh i

A. Tasto di accensione/spegnimento, premere per 3 secondi. L'elettrodomestico si accende con un lungo feedback acustico (1 sec).
B. Tasto WiFi, utilizzato per collegare l'apparecchio
C. Tasto Mode, utilizzato per selezionare tra Frigo, Congelatore, Eco e Vacanze
D. Tasto della temperatura, utilizzato per selezionare tra i livelli di temperatura (anche Super Cool e Super Freeze)

a. Icona dell'area frigorifero/congelatore: indica quale vano dell'elettrodomestico è selezionato
b. Livelli di temperatura del frigorifero: indicano la temperatura selezionata nel frigorifero
c. Icona Super Cool: indica se è attivata la funzione Super Cool
d. Livelli di temperatura del congelatore: indicano la temperatura selezionata nel congelatore
e. Icona Super Freeze: indica se è attivata la funzione Super Freeze
f. Icona della modalità Eco; indica se è attivata la modalità Eco
g. Icona della funzione Holiday: indica se è attivata la funzione Holiday
h. Icona WiFi: indica se la funzione WiFi è attivata e se l'elettrodomestico è collegato
i. Icona della temperatura personalizzata: indica se la temperatura è stata selezionata dall'app

Utilizzo

• Collegare l'apparecchio e si accende automaticamente con un lungo feedback acustico (1 sec). Tutti i LED si accendono (1 sec), quindi il LED della temperatura del frigorifero e il LED del congelatore si accendono fissi.
• La temperatura viene impostata automaticamente a 4 °C nel frigorifero e a -18 °C nel congelatore.

NOTA: attendere almeno 2/3 ore prima di collocare gli alimenti nell'elettro-domestico, in modo da garantire la temperatura corretta all'interno del frigorifero.

• In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.
• Per ripristinare l'impostazione predefinita, tenere premuto l'interruttore dello sportello all'interno del frigorifero e premere contemporaneamente il tasto di accensione/spegnimento per 5 secondi.
• In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperatura a 4 °C. In estate, quando la temperatura ambiente è alta, è preferibile impostare la temperatura a 6\~8 °C, in modo da mantenere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperatura ambiente è bassa, è preferibile impostare la temperatura a 3\~4 °C per evitare che il frigorifero si avvii e si arresti frequentemente.

Gestione della modalità stand-by del display

• Se lo sportello è chiuso -> display in stand-by (LED spenti)
• Se lo sportello è aperto -> il LED della temperatura del frigorifero e il LED della temperatura del congelatore correnti sono accesi (fissi).
• Se precedentemente selezionati, il LED modalità ECO + il LED modalità Holiday sono accesi (fissi).
• Il display è pronto a ricevere input (non è necessario attivarlo tramite tocco).

Modalità

Il pulsante della modalità viene utilizzato per passare da una modalità all'altra.

Il relativo LED si accende e la selezione viene immediatamente confermata (nessun lampeggio).

Un breve feedback acustico conferma la selezione.

Impostazione della temperatura del frigorifero

Quando il quadro comandi è acceso, selezionare “l'impostazione della temperatura del frigorifero” premendo il pulsante MODE. Il LED dell'area frigorifero si accende.

Premere il pulsante "TEMP" fino a impostare la temperatura desiderata.

Il valore della temperatura varia in questo modo: 8°C -> 6°C -> 4°C -> 3°C -> 2°C -> Super Cool -> 8°C...

Il relativo LED si accende e la selezione viene immediatamente confermata (nessun lampeggio).

Un breve feedback acustico conferma la selezione.

Impostazione della temperatura del congelatore

Quando il quadro comandi è acceso, selezionare “l’impostazione della temperatura del congelatore” premendo il pulsante MODE. Il LED dell’area congelatore si accende.

Premere il pulsante "TEMP" fino a impostare la temperatura desiderata.

Il valore della temperatura varia in questo modo: -16^ -18^ -20^ -22^ -24^ Super Freeze -16^ ...

Il relativo LED si accende e la selezione viene immediatamente confermata (nessun lampeggio).

Un breve feedback acustico conferma la selezione.

Da notare:

Quando l'utente preme il tasto MODE e la selezione è subito attiva, il passaggio dall'area frigorifero all'area congelatore e viceversa è immediato

I LED della temperatura non lampeggiano

Temperatura personalizzata

È possibile selezionare una temperatura da 2 °C a 8 °C nel frigorifero, e da -16 °C a -24 °C nel congelatore. Quando la temperatura viene selezionata dall'app, si accende l'icona della temperatura personalizzata e tutte le spie a LED della temperatura del vano interessato si spengono (ad esempio, se la temperatura del frigorifero viene selezionata dall'app, i LED da 2 °C a 8 °C si spengono;

se la temperatura del congelatore viene selezionata dall'app, i LED da -16 °C a -24 °C si spengono).

Se viene personalizzata la temperatura in una sola area (congelatore o frigorifero), la selezione della temperatura dell'altra area non viene modificata e la spia a LED della temperatura selezionata di tale area rimane accesa.

Un lungo feedback acustico (1 sec) conferma che la connessione è stata stabilita.

Funzione Super Cool

È preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelera il raffreddamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato.

Quando la funzione è attivata, la temperatura del frigorifero viene impostata automaticamente a 2 °C.

Utilizzo della funzione Super Cool:

• La funzione può essere attivata tenendo premuto a lungo il tasto della temperatura per selezionare il vano frigorifero, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Cool; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Cool è sempre acceso.
• Per uscire dalla funzione Super Cool, premere il tasto della temperatura o disattivare la funzione dall'app.
  • La funzione Super Cool si disattiva automaticamente dopo 12 ore.
• Quando la funzione Super Cool si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di raffreddamento impostato precedentemente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente.

Funzione Super Freeze

La funzione di congelamento rapido accelera il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile attivare la funzione Super Freeze 24 ore prima dell'uso. Quando la funzione è attivata, la temperatura viene impostata automaticamente a -28 ° C. Utilizzo della funzione Super Freeze:

• La funzione può essere attivata premendo a lungo il tasto della temperatura per selezionare il vano congelatore, quindi premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Freeze; questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, il LED Super Freeze è sempre acceso.
• Per uscire dalla funzione Super Freeze, premere il tasto della temperatura o disattivare la funzione dall'app.
• La funzione Super Freeze si disattiva automaticamente dopo 50 ore.
• Quando la funzione Super Freeze si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di congelamento impostato precedentemente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente.

Modalità Eco

È possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliore conservazione degli alimenti. La modalità Eco imposta automaticamente la temperatura a 4 °C nel frigorifero e a -18 °C nel congelatore. Utilizzo della modalità Eco:

• La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona della modalità Eco (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona della modalità Eco è sempre accesa.
• Per uscire dalla modalità Eco, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
• Quando la modalità Eco si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Funzione Holiday

La funzione Holiday può essere attivata per ridurre i consumi energetici quando l'elettrodomestico non viene utilizzato regolarmente. Quando la funzione è attivata, le spie a LED si spengono (anche se si apre lo sportello) e il frigorifero funziona in modalità a basso consumo, mentre il congelatore continua a funzionare normalmente.

Utilizzo della funzione Holiday:

• La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona Holiday (un segnale acustico conferma la selezione); questa funzione può essere attivata anche dall'app. Quando la funzione è attivata, l'icona Holiday è sempre accesa.
• Per uscire dalla funzione Holiday, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
• Quando la funzione Holiday si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentemente.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

Slider

Nei pressi della verduriera c'è uno slider che permette di regolare l'umidità all'interno di essa: muovendolo verso destra l'umidità diminuisce, muovendolo verso sinistra l'umidità aumenta.

Modalità Demo

Per entrare nella modalità demo, con il display sbloccato, tenere premuto il tasto WiFi (B) e premere il tasto MODE (C) 5 volte entro 5 secondi. Per uscire dalla modalità demo, effettuare la stessa operazione o spegnere il frigorifero.

Codici di errore

- Errore di comunicazione

Se le spie [-16°C; -18°C; -20°C; -22°C; -24°C] del frigorifero si accendono in sequenza, si è verificato un errore di comunicazione tra la scheda di controllo principale e la scheda del display. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

- Ventola

Le spie [-16°C; -20°C; -22°C; -24°C] del frigorifero lampeggiano simultaneamente se la ventola non funziona correttamente. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

USO DELLA FUNZIONE WiFi

Procedura di accoppiamento nell'app

Fase 1

- Scaricare l'applicazione hOn

- Creare un account nell'app hOn o accedere se esiste già un account

- Per l'accoppiamento, seguire le istruzioni dell'app hOn

Uso della funzione WiFi

Quando il quadro comandi è acceso, premendo brevemente il pulsante del Wi-Fi si avvia la sincronizzazione e il LED del Wi-Fi inizia a lampeggiare. Per completare la connessione, seguire le istruzioni sull'app.

Un lungo feedback acustico (1 sec) conferma che la connessione è stata stabilita e il LED rimane acceso fisso.

Se la funzione WiFi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in questo stato per 30 minuti. Per utilizzare la modalità di configurazione:

• Tenendo premuto per 2 secondi il tasto WiFi, il frigorifero entra nella modalità di configurazione WiFi e viene emesso un segnale acustico. L'icona WiFi comincia a lampeggiare.
• Seguire le istruzioni dell'app per configurare la funzione WiFi (v. sopra).
• Una volta configurata la funzione WiFi e stabilita la connessione, l'icona WiFi rimane sempre accesa.
• Dopo 30 minuti senza effettuare alcuna operazione, la modalità di configurazione WiFi si disattiva automaticamente.
• Se la funzione WiFi è già stata configurata, la riconnessione avviene automaticamente in base ai dati di configurazione.

Per reimpostare la funzione WiFi, tenere premuto per 2 secondi il tasto WiFi e Mode; la funzione WiFi viene reimpostata e viene emesso un segnale acustico. Dopo di ciò, si attiva automaticamente lo stato di configurazione WiFi (l'icona WiFi riprende a lampeggiare). Per disattivare la funzione WiFi, tenere premuto per 3 secondi il tasto WiFi.

Modulo radio - Dati tecnici

Tasso di frequenza (OFR)	2400 MHz-2843.5 MHz
Frequenze dei canali	2412...2472 MHz(dimensione passo 5 MHz)
Massima potenza(EIRP)	100 mW

Il tipo di apparecchiatura radio è conforme alla Direttiva 2014/53/EU.

SOLUZIONE DEI PROBLEMI

La lampada per l'illuminazione interna non si accende.	• Assenza di elettricità.	• Il cavo di alimentazione non è inserto corretamente.• Controllare se l'elettrodomestico è spento (vedere Regolazione della temperatura).• Verificare il corretto funzionamento della presa di corrente (ad esempio con un altro apparecchio elettrico).
	• La modalità Holiday è attivata.	• Disattivare la modalità Holiday.
La temperatura interna del frigorifero e/o del congelatore non è sufficientemente bassa.	• Gli sportelli non sono chiusi.	• Accertarsi che lo sportello e le guamizioni garantiscano una chiusura corretta.
	• Gli sportelli vengono aperti frequentemente.	• Evitare di aprire gli sportelli inutilmente per un certo periodo di tempo.
	• Impostazione della temperatura errata.	• Controllare l'impostazione della temperatura, se possibile, impostare una temperatura più bassa (vedere Regolazione della temperatura)
	• Il frigorifero e/o il congelatore sono troppo piei.	• Allendere che la temperatura del frigorifero/congelatore si stabilizzì.• Evitare di riempire eccessivamente il frigorifero e i congelatore.
	• La temperatura ambiente è troppo bassa.	• Spostare l'unità in un ambiente più caldo o riscaldare l'ambiente attuate.
	• Sono stati riposti oggetti caldi.	• Lasciare sempre raffreddare gli oggetti prima di riparti.
Il cibo nel frigorifero si congela.	• Impostazione della temperatura errata.	• Controllare l'impostazione della temperatura, se possibile, aumentaria.
	• Alimenti a contatto con la parete posteriore.	• Tenere il cibo lontano dalla parete posteriore del frigorifero.
La parte inferiore dello scomparto frigoriferò è umida o sono presenti goccioline d'acqua	• Il tubo di drenaggio potrebbe essere ostruito.	• Pulire il tubo di drenaggio con un bastoncino o un oggetto simile per consentire all'acqua di defluire.
Presenza di gocce d'acqua o brina sulla pare posteriore del frigorifero.	• In base alla funzione, durante il funzionamenti si formano gocce d'acqua o brina sulla parete posteriore del frigorifero.	• Non si tratta di un difetto.
	• Sono stati riposti oggetti caldi.	• Lasciare sempre raffreddare gli oggetti prima di riparti.
	• Sono presenti contenitori di alimenti o liquidi aperti.	• Coprire sempre alimenti e liquidi.
	• Gli sportelli non sono chiusi.	• Accertarsi che lo sportello e le guamizioni garantiscano una chiusura corretta.
	• Gli sportelli vengono aperti frequentemente.	• Evitare di aprire gli sportelli inutilmente per un certo periodo di tempo.
Presenza di acqua nel cassetto della frutta.	• Circolazione d'aria assente.	• Verificare che l'elettrodomestico non sia troppo pieno.
	• Frutta e verdura contengono troppa umidità.	• Avolgare la frutta e la verdura in materiali plastici, ad es. pellicola trasparente, sacchetti o contenitori.
Il motore rimane continuamente in funzione	• Gli sportelli non sono chiusi.	• Accertarsi che gli sportelli siano chiusi e che la tenuta delle guamizioni sia adeguata.
	• Gli sportelli vengono aperti frequentemente.	• Evitare di aprire gli sportelli inutilmente per un certo periodo di tempo.
	• La temperatura ambiente è molto alta.	• Verificare che la temperatura ambiente rientri nell'intervalo indicato nelle specifiche riportate sull'etichatta dell'elettrodomestico.• Impostare lo schermo del display il termostato su una temperatura più calda.
	• L'elettrodomestico è stato spento (senza pote per un po' di tempo.	• Normalmente felettrodomestico implega 8-12 ore per raffreddarsi completamente.
Il cibo congelato si scongela.	• La temperatura ambiente è troppo bassa.	• Spostare l'unità in un ambiente più caldo o riscaldare l'ambiente attuate.
	• Lo sportello del congelatore non è chiuso.	• Accertarsi che lo sportello sia chiuso e che la tenuta della guamizione sia adeguata.
Allarme dello sportello del frigorifero.	• L'allarme dello sportello del frigorifero (segnal acustico) si attiva ogni volta che lo sportello via lasciato aperto per più di 3 minuti.	• Evitare di lasciare lo sportello aperto quando non è necessario. Il segnale acustico cessa quando lo sportello viene chiuso.
L'elettrodomestico emette rumori come gorgoglio, ronzio, clic, scricchiolio.	• Nessun guasto. Un motore è in funzione, ad e frigorifero, ventola. Il refrigerante scorre nei tut Motore, interruttori ed elettrovalvole vengono accesi o spenti.	• Nessuna azione necessaria.
	• L'elettrodomestico non è a livello.	• Regolare i piedini per collocare l'elettrodomestico a livello.
	• L'elettrodomestico urta un oggetto vicino.	• Rimuovere gli oggetti attorno alfelettrodomestico.
L'elettrodomestico non raffredda, gli indicato di temperatura e illuminazione sono accesi.	• La modalità DEMO è attivata.	• Disattivare la modalità DEMO.
Presenza di molto ghiaccio e brina nel compa congelatore.	• Gli alimenti non sono stati confezionati adeguatamente.	• Imballare sempre bene gli alimenti.
	• Uno sportello o un cassetto dell'elettrodomest non è chiuso bene.	• Chiudere lo sportello o il cassetto.
	• Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	• Non aprire lo sportello o il cassetto troppo spesso.
	• Le guarnizioni dello sportello o del cassetto sc sporche, usurate, danneggiate o inadeguate.	• Pulire la guarnizione dello sportello/cassetto oppure sostiturià.
	• Qualcosa all'interno impedisce la chiusura corretta dello sportello/cassetto.	• Risistemare i ripiani, i cassetti incassati nello sportello o contentori interni per consentire la chiusura dello sportello o del cassetto.
I lati dell'elettrodomestico sono caldi.	• È normale.
