MANUALE UTENTE CMICN 5182XN CANDY

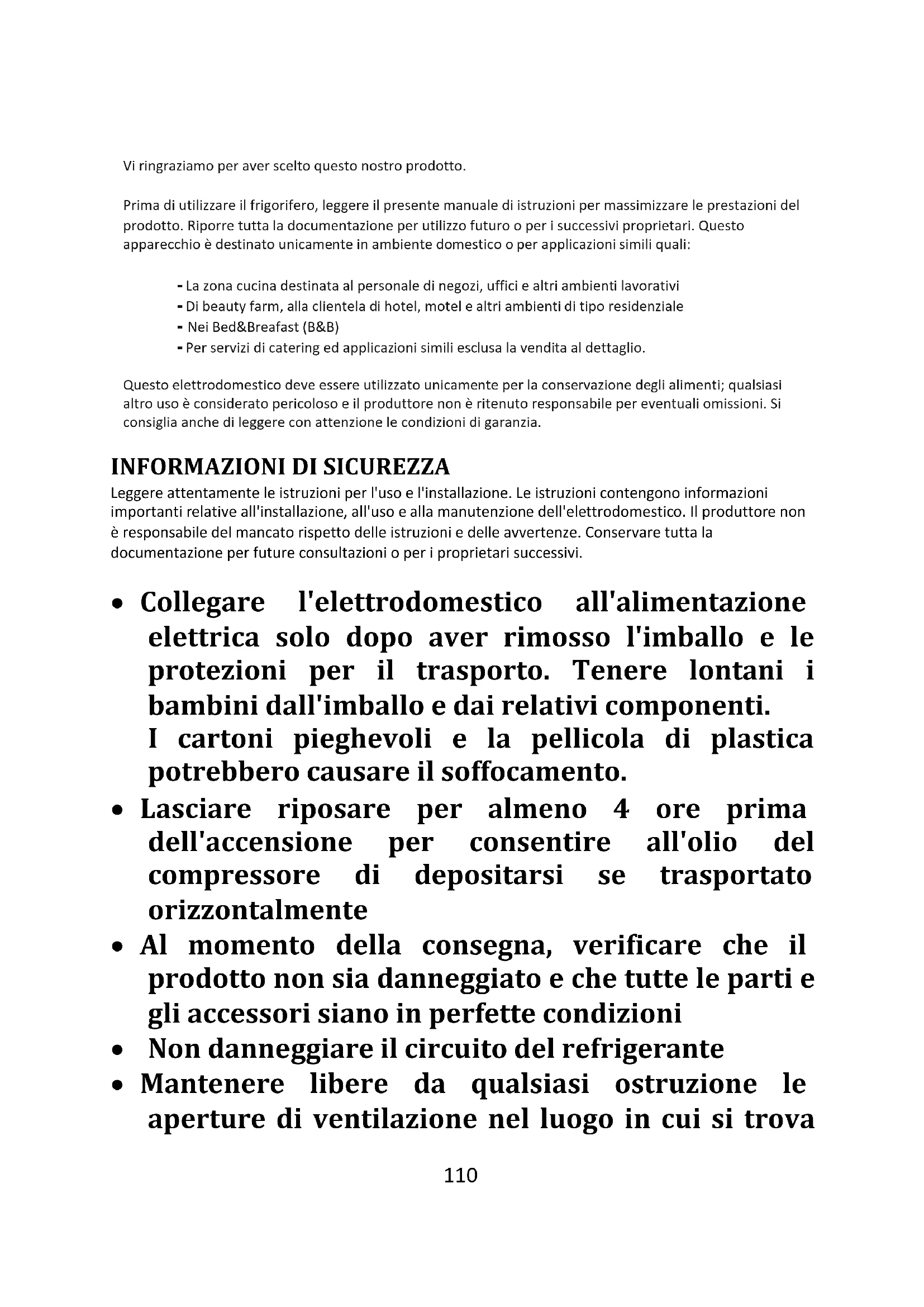

Vi ringraziamo per aver scelto questo nostro prodotto. Prima di utilizzare il frigorifero, leggere il presente manuale di istruzioni per massimizzare le prestazioni del prodotto. Riporre tutta la documentazione per utilizzo futuro o per i successivi proprietari. Questo apparecchio è destinato unicamente in ambiente domestico o per applicazioni simili quali: - La zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi - Di beauty farm, alla clientela di hotel, motel e altri ambienti di tipo residenziale - Nei Bed&Breafast (B&B) - Per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio. Questo elettrodomestico deve essere utilizzato unicamente per la conservazione degli alimenti; qualsiasi altro uso è considerato pericoloso e il produttore non è ritenuto responsabile per eventuali omissioni. Si consiglia anche di leggere con attenzione le condizioni di garanzia.

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni per l'uso e l'installazione. Le istruzioni contengono informazioni importanti relative all'installazione, all'uso e alla manutenzione dell'elettrodomestico. Il produttore non è responsabile del mancato rispetto delle istruzioni e delle avvertenze. Conservare tutta la documentazione per future consultazioni o per i proprietari successivi.

• Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver rimosso l'imballo e le protezioni per il trasporto. Tenere lontani i bambini dall'imballo e dai relativi componenti. I cartoni pieghevoli e la pellicola di plastica potrebbero causare il soffocamento.

• Lasciare riposare per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi se trasportato orizzontalmente

• Al momento della consegna, verificare che il prodotto non sia danneggiato e che tutte le parti e gli accessori siano in perfette condizioni

• Non danneggiare il circuito del refrigerante

• Mantenere libere da qualsiasi ostruzione le aperture di ventilazione nel luogo in cui si trova111

l'elettrodomestico o nella struttura nella quale è incassato

• Non usare mai acqua per lavare la zona del compressore, pulire accuratamente con un panno asciutto dopo la pulizia per evitare la formazione di ruggine

• L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

• Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.

• Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.

• L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.

• Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.112

• Accertarsi che il cavo di rete non sia impigliato sotto l'elettrodomestico durante e dopo il trasporto/spostamento, per evitare che il cavo di rete venga tagliato o danneggiato. Se il cavo di alimentazione dell ’ elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi

• Non montare l'elettrodomestico in ambienti polverosi, in presenza di olio o umidità, non esporlo alla luce solare diretta e all'acqua

• Non montare l'elettrodomestico vicino a stufe o materiali infiammabili

• PER gli elettrodomestici dotati di vano congelatore, non aprire il coperchio in caso di interruzione della corrente. Gli alimenti surgelati non dovrebbero guastarsi se l'interruzione dell'alimentazione dura meno delle ore indicate sull'etichetta della classificazione (tempo di aumento della temperatura). Se l'interruzione dell'alimentazione dura di più, controllare gli alimenti e consumarli immediatamente o ricongelarli solo dopo averli cotti.

• Se il coperchio dell'elettrodomestico non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si113

bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

• Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo elettrodomestico è destinato ad ambienti residenziali, per cui si sconsiglia di conservare materiali che richiedono temperature rigide.

• Non piegare troppo o tirare il cavo di alimentazione e non toccare la spina con le mani bagnate

• Non conservare nell'elettrodomestico prodotti contenenti propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione!

• Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

• Non usare apparecchi elettrici all’ interno degli scomparti per la conservazione degli alimenti dell'elettrodomestico, se questi non sono del tipo consigliato dal produttore

• Non toccare gli elementi interni di raffreddamento, specialmente con le mani bagnate, per evitare crepe o lesioni

• Sono a rischio i bambini, le persone affette da limitazione delle capacità fisiche, mentali o sensoriali, nonché le persone che non conoscono114

perfettamente il funzionamento sicuro dell'elettrodomestico. Accertarsi che i bambini e le persone vulnerabili siano consapevoli dei pericoli. Una persona responsabile della sicurezza deve sorvegliare o istruire i bambini e le persone vulnerabili che adoperano l'elettrodomestico. L'elettrodomestico non deve essere utilizzato da bambini di età inferiore a 8 anni.

• I bambini non devono giocare con l ’ elettrodomestico

• I bambini dai 3 agli 8 anni possono riempire e svuotare questo elettrodomestico

• PER gli elettrodomestici dotati di vano congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande gassate) nel vano congelatore. Le bottiglie e lattine possono scoppiare!

• PER gli elettrodomestici dotati di vano congelatore: non mettere mai in bocca alimenti surgelati subito dopo averli estratti dal vano congelatore. Pericolo di ustioni dovute alla bassa temperatura!

• Accertarsi sempre che i componenti di plastica e la guarnizione dello sportello siano privi di olio e grasso. In caso contrario, i componenti di plastica e la guarnizione dello sportello diventeranno porosi.115

• Prima di ogni intervento occorre disinserire l’ alimentazione elettrica all’elettrodomestico

• Non usare dispositivi meccanici o altri strumenti artificiali per accelerare il processo di sbrinamento, diversi da quelli consigliati dal produttore

• Non utilizzare oggetti appuntiti o acuminati come coltelli o forchette per rimuovere il ghiaccio. Non utilizzare mai asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo sbrinamento

• Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi

• Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi sempre all'assistenza clienti.

• Sorvegliare i bambini durante la pulizia o la manutenzione dell'elettrodomestico.

• Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

• AVVERTENZA: i tubi del circuito di refrigerazione trasportano una lieve quantità di refrigerante ecologico ma infiammabile (R600a) e di gas isolante (ciclopentano). Questi prodotti non danneggiano lo strato di ozono e non aumentano116

l'effetto serra. Se il refrigerante fuoriesce, può lesionare gli occhi o incendiarsi.

• Se il circuito di refrigerazione è visibilmente danneggiato: - Spegnere l'elettrodomestico e staccare la spina dalla rete elettrica. - Tenere lontano dall'elettrodomestico fiamme libere e/o fonti di ignizione. - Ventilare accuratamente il locale per alcuni minuti. - Informare l'assistenza clienti.

• AVVERTENZA: per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

• AVVERTENZA: non adoperare prese multiple o alimentatori portatili. Si sconsiglia l'uso di prolunghe e prese multiple.

• Non tentare di sedersi o stare in piedi sulla parte superiore dell'elettrodomestico, per evitare lesioni personali o danni all'elettrodomestico. Questo elettrodomestico non può essere impilato con altri elettrodomestici.

• Il prodotto è progettato e costruito solo per uso domestico

• È possibile utilizzare solo componenti originali forniti dal produttore. Il produttore garantisce che solo questi componenti soddisfano i requisiti di sicurezza.117

• L'apertura prolungata della porta può causare un significativo aumento della temperatura nei vani dell'elettrodomestico

• Pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di scarico accessibili

• Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato alla rete idrica se l'acqua non è stata prelevata per 5 giorni

• Conservare la carne e il pesce crudo in appositi contenitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non gocciolino su di essi

• Gli scomparti per surgelati a due stelle (se presenti nell'elettrodomestico) sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla preparazione di gelati e alla produzione di cubetti di ghiaccio

• Gli scomparti a una, due e tre stelle (se presenti nell'elettrodomestico) non sono adatti al congelamento di alimenti freschi

• Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di tempo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare che si formi muffa all'interno

• Per i frigoriferi cantina: Apparecchio destinato esclusivamente alla conservazione del vino118

• Per gli apparecchi a libera installazione: Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso

• Per gli apparecchi senza uno scomparto a 4 stelle: Apparecchio di refrigerazione non idoneo al congelamento di alimenti Smaltimento degli elettrodomestici usati

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La direttiva RAEE riguarda le sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e i componenti principali (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare: - I RAEE non devono essere trattati come rifiuti domestici; - I RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE. In caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati. Conformità Apponendo il marchio su questo prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per legge a questo prodotto. Garanzia La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.119

Risparmio energetico Per un maggiore risparmio di energia si consiglia di procedere come segue:

• Installare l'elettrodomestico lontano da fonti di calore, al riparo dall’irradiazione diretta dei raggi solari e in un ambiente ben ventilato.

• Evitare di conservare alimenti caldi nel frigorifero per evitare di aumentare la temperatura interna, provocando un funzionamento continuo del compressore.

• Non riempirlo eccessivamente in modo tale da garantire una corretta circolazione dell'aria.

• Sbrinare l'elettrodomestico in presenza di ghiaccio per facilitare il trasferimento del freddo.

• In caso di mancanza di energia elettrica, si consiglia di lasciare chiusa la porta del frigorifero.

• Aprire o tenere aperte le porte dell'elettrodomestico il meno possibile.

• Evitare di regolare il termometro a temperature troppo basse.

• Togliere la polvere presente nella parte posteriore dell'elettrodomestico.

• I frigoriferi potrebbero non funzionare regolarmente (il contenuto potrebbe scongelarsi o la temperatura nel comparto alimenti congelati potrebbe aumentare eccessivamente) quando rimangono per lunghi periodi di tempo al di sotto del limite del freddo degli intervalli di temperatura per cui sono stati progettati.

• Pulire regolarmente le superfici che entrano a contatto con gli alimenti e i sistemi di scarico accessibili.

• Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; lavare il sistema idrico collegato alla fonte idrica se l'acqua non è stata scaricata per 5 giorni.120

La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti. *La linea tratteggiata rappresenta la posizione dell'uscita dell'aria e dell'entrata dell'aria di ritorno. **I ripiani in vetro possono essere spostati o tolti per ottenere più volume sia nel vano degli alimenti freschi che in quello dei surgelati. Per fare questo, tirare il ripiano in avanti fino a quando non può essere spostato verso l'alto o verso il basso e tolto. Procedere nello stesso modo invertendo la procedura per inserire il ripiano ad un'altezza diversa.121

ISTRUZIONI PER L'INSTALLAZIONE

1. Se possibile, evitare di installare l'elettrodomestico vicino ai fornelli, ai radiatori o alla luce solare diretta,

in quanto il compressore potrebbe rimanere in funzione per lunghi periodi.

2. Quando si installa l'unità, assicurarsi di lasciare 10 cm di spazio libero su entrambi i lati, 10 cm sul retro e

30 cm sulla parte superiore dell'unità. Ciò consentirà all'aria fredda di circolare intorno all'apparecchio e migliorerà l'efficienza del processo di raffreddamento.

3. L'apparecchiatura deve essere collocata su una superficie omogenea.

4. Protezione dall'umidità. Non collocare il congelatore in luoghi umidi per evitare la formazione di ruggine

sulle parti metalliche. Non spruzzare acqua sul congelatore per evitare di indebolire l'isolamento e causare perdite di corrente.

5. Per preparare l'elettrodomestico all'uso, fare riferimento alla sezione "Pulizia e manutenzione".

6. Non coprire mai il frigorifero.

7. Questo elettrodomestico è stato progettato per funzionare in un determinato intervallo di temperature

ambiente, a seconda delle zone climatiche. Non utilizzare l'elettrodomestico se la temperatura non rientra in tale intervallo. La classe climatica dell'elettrodomestico è riportata sull'etichetta insieme alla descrizione tecnica all'interno del vano frigorifero.

• temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»;

• temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»;

• subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»;

• tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»; Requisiti di spazio porta Lo sportello dell'elettrodomestico deve potersi aprire completamente come illustrato. W min. 820 mm D min. 1070 mm

Livellamento dell'unità Per effettuare questa operazione, regolare i due piedini di livellamento nella parte anteriore dell'elettrodomestico. Se l'elettrodomestico non è livellato, la porta e gli allineamenti delle guarnizioni di tenuta magnetiche non saranno correttamente registrati. Assicurarsi che il piedino tocchi il pavimento prima dell'uso. Guardare dall'alto verso il basso, in senso orario e antiorario allentando e stringendo.122

USO Controllo della temperatura del vano di conservazione degli alimenti freschi 2°C è la temperatura più bassa, mentre 8°C è la più alta. Si consiglia di impostare la temperatura a 4°C. Raffreddamento rapido: si consiglia di attivare la funzione quando si colloca molto cibo nel vano di conservazione degli alimenti freschi. La funzione farà scendere la temperatura più velocemente. Una volta attivata, la funzione di raffreddamento rapido si attiverà per 2,5 ore, dopodiché si arresterà automaticamente e verrà ripristinata l'impostazione precedente. Quando viene impostata la modalità di raffreddamento rapido, il frigorifero funziona in questa modalità per 2,5 ore; dopo la fine della modalità di raffreddamento rapido, il termoregolatore della cella di refrigerazione ritorna automaticamente all'impostazione precedente. Controllo della temperatura della cella di congelamento Il vano di congelamento ha 3 impostazioni: "FREDDO", "NORMALE", "PIÙ FREDDO". "FREDDO" è l'impostazione più calda e "PIÙ FREDDO" è la più fredda. Si consiglia di impostare la temperatura su "NORMALE" Quando la temperatura ambiente è elevata, si consiglia di impostare la temperatura in un intervallo che va da "NORMALE" a "FREDDO". Se la temperatura ambiente è superiore a 35°C, si consiglia di impostare la temperatura su "FREDDO". Quando la temperatura ambiente è bassa, si consiglia di impostare la temperatura in un intervallo da "NORMALE" a "PIÙ FREDDO". Se la temperatura ambiente è inferiore a 10°C, si consiglia di impostare la temperatura su "PIÙ FREDDO". Suggerimenti per una perfetta conservazione degli alimenti nel frigorifero

• Carne e pesce richiedono particolare attenzione: per evitare contaminazioni il trasferimento dei batteri, la carne cucinata deve essere sempre collocata su scaffale più in alto di quello su cui è conservata la carne cruda. Collocare la carne cruda in un piatto abbastanza capiente da raccogliere i liquidi e coprirlo con una pellicola di plastica o carta stagnola.

• Lasciare spazio attorno agli alimenti: in tal modo, si favorisce la circolazione dell'aria nel frigorifero e il corretto raffreddamento di tutte le zone dell'elettrodomestico.

• Confezionare gli alimenti: confezionare o coprire i singoli alimenti per evitarne l'essiccazione e la contaminazioni dei sapori. Non confezionare frutta e verdura.

• Raffreddare gli alimenti precotti prima di conservarli: prima di collocare alimenti precotti nel frigorifero, lasciarli raffreddare per evitare l'aumento della temperatura interna dell'elettrodomestico.

• Tenere chiusi gli sportelli: limitare la frequenza e il tempo di apertura degli sportelli per evitare la fuoriuscita dell'aria fredda. Di ritorno dalla spesa, ordinare gli alimenti prima di aprire lo sportello del frigorifero. Aprire lo sportello solo per collocare o estrarre gli alimenti.123

Conservazione degli alimenti Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante Vani frigoriferi Tipo di alimento Porta o balconi del vano frigorifero

• Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti.

• Non conservare alimenti deperibili. Cassetto crisper (cassetto insalata)

• Frutta, erbe e verdura devono essere collocati separatamente nel contenitore più fresco.

• Non conservare banane, cipolle, patate, aglio in frigorifero. Ripiano frigorifero - centrale

• Prodotti lattiero-caseari, uova Ripiano frigorifero - top

• Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi. Cassetto/i congelatore/vassoio

• Alimenti per la conservazione a lungo termine.

• Cassetto inferiore per carne cruda, pollame, pesce.

• Cassetto centrale per verdure surgelate, patatine.

• Vassoio superiore per gelato, frutta surgelata, prodotti da forno surgelati.

• Si consiglia di impostare la temperatura a 4°C nel vano frigorifero e, se possibile, a -18°C nel vano freezer.

• Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.

• Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle -12°C, tre stelle -18°C). DISTRIBUTORE ACQUA124

Introduzione di acqua potabile: Aprire il coperchio del serbatoio dell'acqua e riempire direttamente con l'acqua; Attenzione:

1. Per il distributore d'acqua si può utilizzare solo acqua depurata e fredda senza

2. Non è consentito riempire l'acqua togliendo il serbatoio dell'acqua dalla porta;

3. Il livello dell'acqua deve essere inferiore al livello indicato sul serbatoio

All'apertura/chiusura della porta, non applicare una forza eccessiva per evitare che l'acqua trabocchi.

Come prelevare e bere l'acqua:

1. Spingere la levetta utilizzando un bicchiere;

2. L'acqua fuoriesce quando la levetta viene spinta e il flusso si interrompe quando la levetta

ritorna al suo posto; Attenzione:

1. Se l'acqua nel serbatoio non viene utilizzata per un lungo periodo, si consiglia di cambiarla

2. Se il distributore dell'acqua viene utilizzato per la prima volta o non è stato utilizzato per

un lungo periodo, smontarlo e pulirlo prima dell'uso;

3. In caso di mancato prelievo d'acqua, controllare se il serbatoio dell'acqua si trova

posizionato normalmente sulla sua base; Istruzioni per lo smontaggio e la pulizia del distributore d'acqua Smontaggio

1. Estrarre i componenti del serbatoio dell'acqua tirando verso di voi il

serbatoio, con un'inclinazione di 45° verso l'alto. Quando le parti inferiori dei componenti del serbatoio dell'acqua sono separate dai componenti della valvola dell'acqua, possono essere estratte con un movimento orizzontale in direzione dell'utente;

2. Togliere l'anello di tenuta del serbatoio

3. Per smontare il componente della valvola dell'acqua, utilizzare un

cacciavite. Il bordo dell'utensile deve essere allineato e inserito nell'alloggiamento libero sul bordo del rivestimento, che presenta un rigonfiamento nella parte superiore dei componenti della valvola dell'acqua. Ruotare il cacciavite in senso orario o antiorario. Dopo la rotazione, utilizzare la punta dell'utensile per aprire la valvola dell'acqua e quindi estrarre i componenti con un'inclinazione di 45° verso l'alto. Attenzione: Accertarsi che il serbatoio dell'acqua sia vuoto prima di muoverlo. I componenti della valvola dell'acqua non si possono staccare;

1. Smontare il serbatoio dell'acqua, il coperchio del serbatoio dell'acqua, l'anello di tenuta e la valvola

2. Utilizzare acqua fredda o calda per pulire i componenti del distributore dell'acqua.

3. Pulirlo con un panno asciutto.

Si consiglia di pulire il distributore dell'acqua una volta ogni 3-6 mesi Attenzione: Se si utilizza una soluzione detergente per la pulizia del distributore dell'acqua, si consiglia di prelevare 5-6 tazze d'acqua dopo aver rimontato il serbatoio dell'acqua, in modo da evitare l'inclusione di residui di soluzione detergente. Installazione

1. Installazione dei componenti della valvola dell'acqua

Allineare la boccola di guida sui componenti della valvola dell'acqua con la scanalatura di guida sulla base, premere con forza con un'inclinazione di 45° verso il basso, fino a sentire un clic.

2. Installazione dell'anello di tenuta

del serbatoio dell'acqua Assicurarsi che l'anello di tenuta sia installato correttamente sul fondo del serbatoio dell'acqua. Si deve evitare di montare l'anello in obliquo o con pieghe.

3. Installazione dei componenti della vasca dell'acqua

Controllare che la fessura di sospensione sui componenti del serbatoio dell'acqua sia allineata con l'anello di sospensione sullo strato interno e l'anello di tenuta sul fondo del serbatoio dell'acqua con l'ingresso dei componenti del rubinetto dell'acqua, quindi inserirli nelle posizioni corrispondenti con un'inclinazione di 45° verso il basso.126

1) Togliere la protezione degli

3) Togliere la porta della

5) Togliere la porta della cella di

6) Togliere il gruppo

cerniera con un cacciavite

7) Togliere il fermo della cerniera

superiore, il fermo della cerniera centrale e il regolatore

8) Togliere il manicotto della

porta e il fermo della porta

9) Montare il gruppo

cerniera i nferiore sul lato sinistro del mobile con un cacciavite127

10) Montare il regolatore sul lato

11) Montare il manicotto

dell'albero della porta e il fermo della porta della cell a frigorifera sull'altro lato della porta

12) Montare la porta della

cella frigorifera sulla cerniera inferiore

lato sinistro del mobile con un cacciavite

14) Montare il manicotto

dell'albero della porta e il fermo della porta della cella di congelamento sull'altro lato della porta

15) Montare la porta della

cella di congelamento sulla cerniera centrale

sul lato sinistro del mobile con un cacciavite

17) Montare la protezione degli

snodi, il fermo della cerniera superiore e il fermo della cerniera

entrale nelle rispettive posizioni sull'altro lato128

PULIZIA E MANUTENZIONE

Pulizia prima dell'uso Prima dell'uso, si dovrebbe pulire il frigorifero/congelatore internamente con una soluzione a bassa concentrazione di bicarbonato di sodio. Quindi risciacquare con acqua tiepida con una spugna umida o un panno e asciugare. Lavare i cassetti in acqua calda e sapone e assicurarsi che siano completamente asciutti prima di riposizionarli nel frigorifero/freezer. Pulire la parte esterna dell'elettrodomestico utilizzando uno straccio umido. Sbrinamento Si tratta di un frigorifero totalmente no-frost, lo sbrinamento viene eseguito automaticamente. Non è necessario sbrinare manualmente il congelatore Pulizia dell'interno e dell'esterno dell'elettrodomestico

• La polvere dietro il frigorifero e sul terreno deve essere tempestivamente pulita per migliorare l'effetto di raffreddamento e il risparmio energetico.

• Controllare regolarmente la guarnizione della porta per assicurarsi che non ci siano detriti. Pulire la guarnizione della porta con un panno morbido inumidito con acqua saponata o detergente diluito.

• L'interno del frigorifero deve essere pulito regolarmente per evitare odori.

• Prima della pulizia, spegnere l'elettrodomestico e togliere tutti gli alimenti, le bevande, i ripiani, i cassetti, ecc...

• Utilizzare un panno morbido o una spugna per pulire l'interno del frigorifero, con due cucchiai di bicarbonato di sodio e un quarto di acqua calda. Quindi risciacquare con acqua e pulire. Dopo la pulizia, aprire la porta e lasciare asciugare naturalmente prima di dare alimentazione.

• Si raccomanda di passare regolarmente sulle aree difficili da pulire con uno straccio morbido, una spazzola morbida, ecc... e, quando necessario, aiutandosi con qualcos'altro (come i bastoncini sottili) per garantire che non vi siano contaminanti o accumuli di batteri in queste aree.

• Non utilizzare sapone, detergente, detersivo in polvere, detersivo spray, ecc... che possono causare odori all'interno del frigorifero o contaminare gli alimenti.

• Pulire il telaio portabottiglie, i ripiani e i cassetti, nonché la superficie dell'elettrodomestico, con un panno morbido inumidito con acqua saponata o detersivo diluito. Asciugare con uno panno morbido o lasciare asciugare naturalmente.

• Non utilizzare spazzole dure, pagliette d'acciaio pulite, spazzole metalliche, abrasivi, solventi organici (come alcol, acetone, acetato di isoamile, ecc...), acqua bollente, prodotti acidi o alcalini, che possono danneggiare la superficie e l'interno del frigorifero. L'acqua bollente e i solventi organici come il benzene possono deformare o danneggiare le parti in plastica.

• Non sciacquare direttamente con acqua o altri liquidi durante la pulizia per evitare cortocircuiti o influire sull'isolamento elettrico dopo l'immersione.

• Potrebbe riscontrarsi della presenza di condensa all'esterno dell'elettrodomestico. Ciò può essere dovuto ad una variazione della temperatura ambiente. Asciugare eventuali residui di umidità. Se il problema persiste, si prega di contattare un tecnico qualificato per assistenza. Sostituzione della lampadina La sostituzione o la manutenzione delle lampade a LED deve essere effettuata dal produttore, dal suo rappresentante per l'assistenza o da un'altra persona qualificata. Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica (F). Assenza da casa per lunghi periodi

• Prima di tutto spegnere il frigorifero dopodiché staccare la spina dalla presa.

• Togliere tutti gli alimenti.129

• Pulire il frigorifero.

• Lasciare la porta leggermente aperta per evitare la possibile formazione di condensa.

• Prestare la massima attenzione in caso di presenza di bambini. Non consentire ai bambini di accedere all'elettrodomestico.

• Assenze brevi: Lasciare il frigorifero in funzione in caso di assenze inferiori alle tre settimane.

• Assenze prolungate: Se l’elettrodomestico non verrà utilizzato per svariati mesi, rimuovere tutti gli alimenti e staccare la spina. Pulire e asciugare accuratamente l’interno dell'elettrodomestico. Per impedire la formazione di odori e di muffa, lasciare la porta leggermente aperta, se necessario bloccarla o farla rimuovere. Disponibilità dei ricambi

• Termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall’immissione sul mercato dell’ultima unità del modello;

• Maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall’immissione sul mercato dell’ultima unità del modello;

RISOLUZIONE DEI PROBLEMI

I semplici problemi illustrati qui di seguito possono essere gestiti dall'utente. In caso di problemi non risolti, si prega di contattare il servizio post-vendita. Problema Suggerimento L’elettrodomestico non funziona Controllare se la spina dell'elettrodomestico è inserita e collegata alla rete elettrica Controllare se la tensione è bassa Controllare se c'è stata un'interruzione di corrente o se il circuito è scattato Odore Avvolgere accuratamente per il cibo con odore forte Controllare se c'è cibo marcio Controllare se gli interni devono essere puliti Funzionamento continuativo del compressore In estate e quando la temperatura ambiente è alta, è normale È stato messo troppo cibo contemporaneamente nell'elettrodomestico È stato messo cibo caldo nel freezer. Aspettare che il cibo si raffreddi La porta è stata aperta troppo spesso La luce non funziona Controllare se la spina dell'elettrodomestico è inserita e collegata alla rete elettrica Controllare se la luce è danneggiata. Chiamare l'assistenza per la sostituzione La porta non può chiudersi correttamente C'è troppo cibo nell'elettrodomestico Inclinare il frigorifero Rumori forti Controllare se il frigorifero è a livello Controllare che l'elettrodomestico non tocchi la parete o altri oggetti130

Assistenza tecnica Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/ . Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio131
