MANUALE UTENTE F14A8QDSA LG

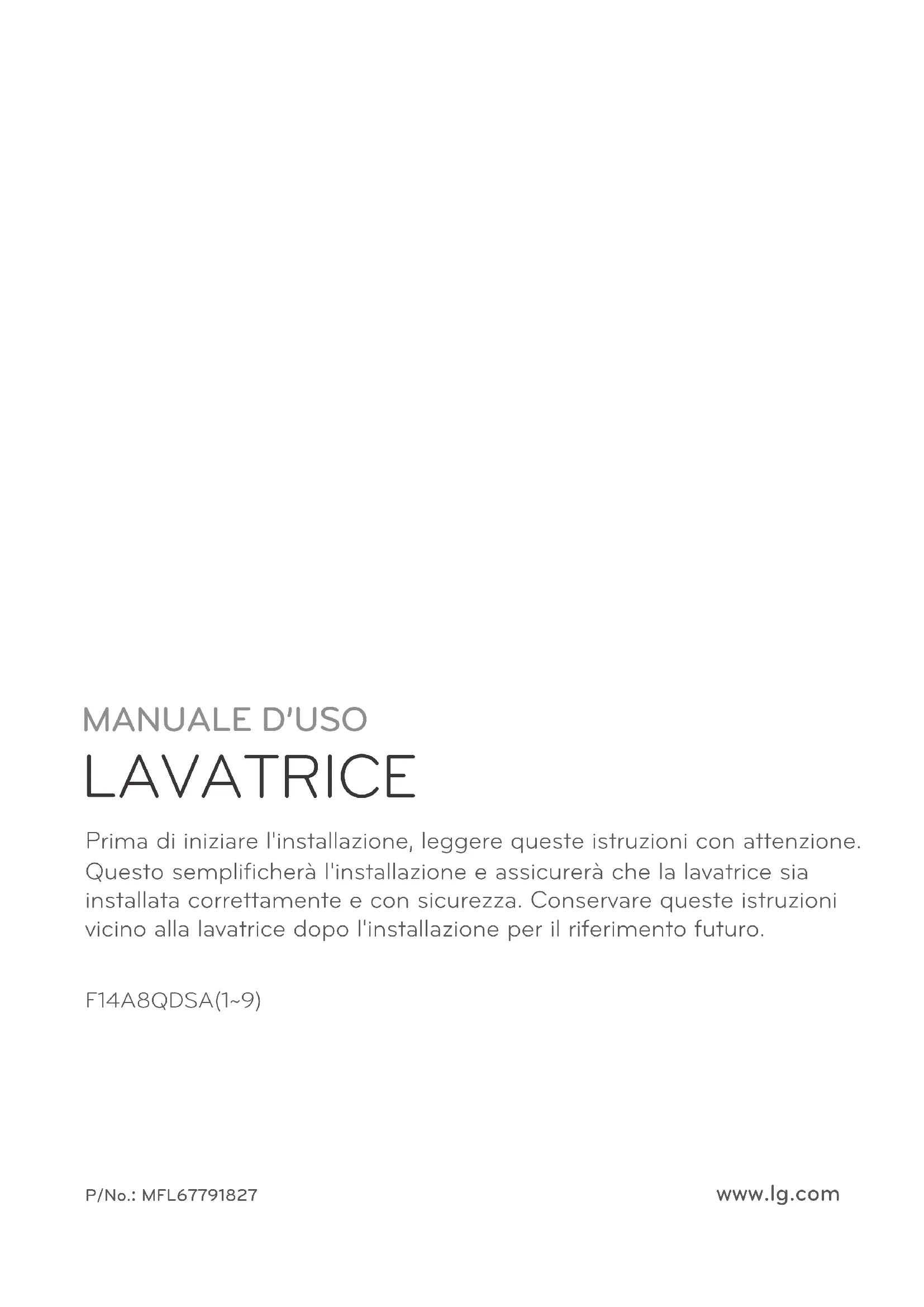

LAVATRICE F14A8QDSA(1~9) P/No.: MFL67791827 www.lg.com Prima di iniziare l'installazione, leggere queste istruzioni con attenzione. Questo semplificherà l'installazione e assicurerà che la lavatrice sia installata correttamente e con sicurezza. Conservare queste istruzioni vicino alla lavatrice dopo l'installazione per il riferimento futuro.Indice

• Indice p. 2
• Caratteristiche del prodotto p. 3
• Importanti istruzioni di sicurezza Importanti istruzioni di sicurezza p. 4
• Precauzioni di sicurezza di base p. 5
• Conservare queste istruzioni p. 6
• Specifiche p. 7
• Installazione Rimozione dell’’ imballaggio p. 8
• Rimozione delle viti di trasporto p. 8
• Luogo di installazione p. 9
• Connettere il tubo dell'acqua p. 11
• Installazione del tubo di scarico p. 13
• Messa a livello p. 14
• Come usare la lavatrice Come usare la lavatrice p. 16
• Prima dell’ utilizzo p. 17
• Lavaggio tabella programma p. 18
• Opzione aggiuntiva p. 19
• Tabella dei consumi p. 20
• Pannello di controllo p. 21
• Programmi aggiuntivi p. 22
• - Funzione Timer p. 22
• - Lavaggio a vapore p. 22
• - Preferito p. 22
• - Prelavaggio p. 22
• Opzioni p. 23
• - Risciacquo Antiallergico p. 23
• - Lavaggio p. 23
• - Risciacquo p. 23
• - Temperatura p. 23
• - Centrifuga p. 23
• - Risciacquo+Centrifuga p. 23
• Altre funzioni p. 23
• - Solo centrifuga p. 23
• - Refresh p. 23
• Sicurezza bambini p. 24
• Segnalatore acustico acceso/spento p. 24
• Pulizia vasca p. 25
• Blocco Sportello & Rilevazione Grazie per avere acquistato una lavatrice automatica LG. Leggere attentamente il manuale d’uso. II manuale fornisce le istruzioni per l’installazione, l’utilizzo e la manutenzione. Conservare il manuale per consultazioni future. Annotare i numeri modello e di serie della lavatrice. N. modello N. di serie Data di acquisto Aggiunta di detersivo Aggiunta di detersivo e ammorbidente p. 25

• Manutenzione Filtro di alimentazione acqua p. 28
• Filtro della pompa di scarico p. 29
• Vaschetta di dosaggio p. 30
• Il cestello della lavatrice p. 31
• Pulizia della lavatrice p. 31
• Istruzioni per l’inverno p. 31
• Ricerca guasti Risoluzione dei problemi p. 32
• Messaggio di errore p. 34
• Utilizzo di SMARTDIAGNOSIS™ p. 35
• Termini di garanzia p. 36
• Tabella dei consumi 추가선택 예약 Motore Direct Drive Il motore Direct Drive è direttamente collegato al cestello eliminando così la cinghia e la puleggia. Il motore è particolarmente silenzioso, senza vibrazioni ed affidabile proprio grazie alla tecnologia Direct Drive. Sistema di controllo della velocità a bassa rumorosità Rilevando la quantità di carico e il bilanciamento, distribuisce il carico in modo uniforme riducendo al minimo la rumorosità dovuta alla rotazione. Sicurezza bambini Il sistema di blocco di sicurezza bambini impedisce ai bambini di premere i pulsanti e di cambiare il programma durante il funzionamento. Sistema di lavaggio intelligente Il sistema di lavaggio intelligente rileva il carico inserito e determina il livello d’acqua e il tempo di lavaggio ottimali per ridurre al minimo il consumo elettrico e idrico. Resistenza incorporata La resistenza interna scalda automaticamente l’acqua alla temperatura ideale per il ciclo selezionato. Protezione contro le Pieghe L’alternarsi della rotazione del cestello permette di prevenire la formazione di pieghe e grinze dei tessuti. Caratteristiche del prodotto p. 37

6 motion La differenziazione del tipo di rotazione del cestello garantita dal 6 motion permette l'utilizzo del movimento più adatto per ogni programma. La variazione controllata di velocità e rotazione migliora notevolmente le prestazioni della lavatrice, fornendo risultati perfetti ad ogni lavaggio.4 Importanti istruzioni di sicurezza LEGGERE TUTTE LE ISTRUZIONI E SPIEGAZIONI SULL'INSTALLAZIONE PRIMA DALL'USO Se non seguite queste istruzioni potete correre il pericolo di morte o di danno fisico serio. La vostra sicurezza e quella delle altre persone sono molto importanti. Noi abbiamo fornito molti messaggi di sicurezza importanti in questo manuale e sul vostro elettrodomestico. Siate sempre pronti per applicare tutti i messaggi di sicurezza. Questo è il simbolo di allerta per la sicurezza. Questo simbolo vi allerta per i potenziali pericoli che possono provocare la morte o ferimento a voi e ad altre persone. Tutti i messaggi di sicurezza sono posti dopo il simbolo di allerta di sicurezza e annessi alla parola PERICOLO, AVVERTENZA o PRECAUZIONI. Queste parole indicano: AVVERTENZA Potete essere leggermente ferito o provocare danno al prodotto, se non seguite queste istruzioni. Tutti i messaggi di sicurezza vi indicano i potenziali pericoli, come ridurre la possibilità di ferimento e vi indicano anche quello che può accadere se non le seguite. PRECAUZIONI Potete essere uccisi o seriamente feriti se non seguite immediatamente queste istruzioni. PERICOLO Per la vostra sicurezza, le informazioni di questo manuale devono essere applicate per rendere minimo il rischio di incendio o esplosione, scossa elettrica, o per evitare danni alla proprietà, ferimento delle persone, o la loro morte. AVVERTENZA5 Importanti istruzioni di sicurezza Per ridurre il rischio di incendio o esplosione, scossa elettrica, o per evitare ferimenti alle persone quando usano la lavatrice, seguire le precauzioni di base, comprendenti le seguenti: AVVERTENZA

• Prima del'installazione, controllare i danni esterni. Se sono presenti, non installare.

• Non installare o conservare la lavatrice in posizione che sia esposta agli agenti atmosferici.

• Non manomettere i comandi della macchina.

• Non riparare o sostituire alcuna parte della lavatrice né tentare alcuna manutenzione se non specificamente raccomandata dalle istruzioni di manutenzione per l'utente o dalle istruzioni di riparazione per l'utente pubblicate che possiate comprendere e avete l'esperienza per applicarle.

• Mantenere la zona sotto e attorno agli elettrodomestici puliti da qualsiasi materiale combustibile come filacci, carta, stracci, prodotti chimici, ecc..

• L'elettrodomestico non è previsto per l'uso da parte di bambini o persone inferme senza una supervisione. Non permettete ai bambini di giocare sopra, con o entro questa o alcuna parte dell'elettrodomestico.

• Tenere i piccoli animali lontani dall'elettrodomestico.

• Non lasciare aperto lo sportello della lavatrice. Un sportello aperto potrebbe tentare i bambini a sospendersi allo stesso o ad entrare nella lavatrice.

• Non mettere alcuna parte del corpo entro la lavatrice quando essa è in funzione. Attendere fino a quando il tamburo si è completamente arrestato.

• Il processo di lavaggio può ridurre il ritardante del fuoco dei tessuti. Per evitare un tale risultato, seguire con precisione le segnale di ingresso di lavaggio e di manutenzione del fabbricante dell'indumento.

• Non lavare o asciugare articoli che sono stati puliti, lavati, asciugati o macchiati con combustibile o sostanze esplosive (come cera, olio, vernice, benzina, grassatori, solventi di pulizia a secco, cherosene, ecc.) che possono accendersi o esplodere. L'olio può rimanere nel cestello dopo un ciclo completo che può provocare un incendio durante la fase di asciugamento. Pertanto non lavare assolutamente indumenti imbevuti di olio.

• Non sbattere con forza il portello né tentare di forzare il portello in posizione aperta quando è bloccato. Questo potrebbe danneggiare la lavatrice.

• Quando la macchina funziona ad alta temperatura, il portello anteriore può essere molto caldo. Non toccarlo!!

• Per minimizzare la possibilità di scossa elettrica, staccare la spina di questa macchina dalla presa o staccare la lavatrice tramite il pannello di distribuzione domestico rimuovendo il fusibile o spegnendo l'interruttore automatico prima di tentare qualsiasi manutenzione o pulizia.

• Quando si stacca il cordone di alimentazione, non tirarlo afferrandolo nella parte cordone. Altrimenti il cordone di alimentazione può essere danneggiato.

• Non tentare di usare questo elettrodomestico se è danneggiato, non funziona correttamente, è parzialmente smontato o ha parti mancanti o rotte, compresi il cordone e la spina. ■ Precauzioni di sicurezza di base6 Importanti istruzioni di sicurezza ■ Precauzioni di sicurezza di base ■ Conservare queste istruzioni Per ridurre il rischio di incendio o esplosione, scossa elettrica, o per evitare ferimenti alle persone quando usano la lavatrice, seguire le precauzioni di base, comprendenti le seguenti: AVVERTENZA Un collegamento non corretto del conduttore di messa terra dell'apparecchiatura può provocare la scossa elettrica. Far controllare ad un elettricista qualificato o manutentore se avete dubbi sulla messa a terra della macchina. Non modificare la spina fornita con la macchina - se non è adatta per la presa, fare installare una presa adatta da un elettricista qualificato.

ISTRUZIONI DI MESSA TERRA

Questa macchina deve essere messa a terra. Nel caso di malfunzionamento o rottura, la messa a terra ridurrà il rischio di scossa elettrica generando un percorso di minima resistenza per la corrente elettrica. Questa macchina è equipaggiata con un cordone avente un conduttore e spina di messa a terra. La spina deve essere collegata ad una presa adatta che sia installata correttamente e messa terra secondo le codifiche e leggi vigenti.

• Non usare un adattatore che manchi del collegamento a terra.

• Se non avete una presa adatta, consultare un elettricista. AVVERTENZA

• Prima di smaltire la macchina vecchia staccarla dalla presa. Rendere la spina inutilizzabile. Tagliare il cavo immediatamente dietro la macchina per evitare un uso errato.

• Quando un prodotto è stato bagnato da acqua, chiamare il centro di servizio. Esiste il rischio di scossa elettrica e di incendio.

• La macchina deve essere collegata alla rete idrica usando serie di tubazioni nuove. Le vecchie tubazioni non dovrebbero essere riusate.

• Per ridurre il rischio di danno personale, applicare tutte le procedure di sicurezza industriali raccomandate comprendenti l'uso di guanti a manica lunga e occhiali di sicurezza. La mancata applicazione di tutte le allerte di sicurezza di questo manuale può provocare ferimento personale o anche la morte.

• Non spingere verso il basso il portello in modo eccessivo quando lo stesso è aperto. Questa azione potrebbe far rovesciare la lavatrice.7 ■ Denominazione : Lavatrice a carica frontale ■ Alimentazione : 220 - 240 V~, 50 Hz ■ Dimensioni (mm) : 600 (largh.) 590 (prof.) 850 (alt.) ■ Peso : 66 kg ■ Potenza max. : 2100 W (Lavaggio) / 1100 W (Vapore)

0.33 W (Modo disinserzione, Modo inserzione a sinistra)

■ Capacità di lavaggi : 7 kg ■ Pressione idrica max. : 100 kPa e 1000 kPa (1,0 - 10,0 kgf / cm

L’aspetto e le specifiche della macchina possono essere modificate senza preavviso allo scopo di migliorare la macchina stessa

Accessori Spina elettrica Se il cavo di alimentazione èdanneggiato, deve esseresostituito dal costruttore, dalcentro assistenza o da untecnico qualificato ondeevitare rischi. Pannello di comando Cestello in sportello Trasporto in vaschetta Vite di fissaggio per il trasporto Filtro pompa di scarico Piede di livellamento Tappo del coperchio inferiore Tubo di alimentazione (1EA) Chiave Sportello in cestello Tappo di scarico Specifiche8 ■ Rimozione dell’’ imballaggio Imballo inferioreLavatriceChiave 1. Rimuovere la scatola di cartone el’imballaggio.2. Sollevare la lavatrice e rimuoverel’imballaggio di base.3. Rimuovere il nastro di fissaggio delcavo di alimentazione e del tubo discarico.4. Rimuovere il tubo di ingresso dalcestello.1. Svitare le 4 viti con la chiave indotazione.2. Estrarre le 4 viti e i relativi tappitorcendo leggermente i tappi.Conservare le 4 viti e la chiave per uneventuale riutilizzo futuro. 3. Chiudere i fori con i tappini indotazione.Per evitare possibili danni interni durante il trasporto, le 4 viti speciali vengono bloccate.Prima di azionare la macchina, rimuovere le viti unitamente ai tappi di gomma. ■ Rimozione delle viti di trasporto Viti di trasporto Installazione NOTA

• Conservare le viti per un futurotrasporto AVVERTENZA
• Il materiale di imballaggio (p.es., fogli a pellicola, Styrofoam) possono essere dannosi per i bambini. Vi è rischio di soffocamento! Tenere gli imballaggi lontano dai bambini.9 circa 2 cmLavatrice

• Inclinazione del pavimento: La massima inclinazione del pavimento consentita sotto la lavatrice è di 1°.

• Presa di corrente: Deve trovarsi nel raggio di 1,5 m dalla lavatrice. Per non sovraccaricarla, evitare di collegare altri elettrodomestici alla stessa presa.

• Distanze: Dalla parete tenere conto dello spazio per l’apertura dello sportello. Il pavimento deve essere levigato. (Post.: 10 cm; lato destro e sinistro: 2 cm). Luogo di installazione Posizionamento

• Installare la lavatrice su di un pavimento piano e stabile.

• Assicurarsi che la circolazione dell’aria attorno alla lavatrice non sia impedita da moquette, tappeti, ecc...

• Non tentare mai di correggere eventuali imperfezioni del pavimento con pezzi di legno, cartone o materiali simili posizionati sotto la lavatrice.

• Non installare la lavatrice accanto ad un forno a gas o ad una stufa a carbone; altrimenti inserire un isolante (85x60cm.) tra i due apparecchi.

• La lavatrice non deve essere installata in ambienti dove la temperatura può scendere al di sotto di 0° C.

• Assicurarsi che quando la lavatrice è installata sia facilmente accessibile per il tecnico in caso di guasto.

• A lavatrice installata, sistemare i quattro piedi usando le viti speciali in dotazione assicurandosi che la lavatrice sia stabile. Nel caso di installazione sotto un piano di lavoro, lasciare circa 20 mm tra la parte alta della lavatrice e il piano di lavoro. Installazione10

• Non usare prolunghe o adattatori doppi.

• Se il cavo di alimentazione è danneggiato, onde evitare rischi è necessario sostituirlo con un cavo equivalente reperibile presso il proprio concessionario o la casa costruttrice o un elettricista qualificato.

• Dopo l’utilizzo scollegare sempre la macchina e chiudere l’alimentazione dell’acqua.

• Collegare la macchina a una presa provvista di messa a terra in conformità alle normative vigenti.

• La macchina deve essere posizionata in modo che la spina sia facilmente accessibile.

• Ogni intervento di riparazione della lavatrice deve essere condotto da personale tecnico legalmente qualificato.

• Interventi di riparazione effettuati da persone inesperte possono causare infortuni o malfunzionamenti seri. Rivolgersi al proprio centro di assistenza locale.

• Non installare la lavatrice in locali dove la temperatura può scendere al di sotto del valore di congelamento. Tubi e condotti congelati possono rompersi o scoppiare per effetto della pressione.

• L’affidabilità dell’unità di controllo elettronico può venire meno quando la temperatura assume valori inferiori al punto di congelamento.

• Se l’elettrodomestico viene consegnato nei mesi invernali e la temperatura è inferiore al livello di congelamento: tenere la lavatrice per qualche ora alla temperatura del locale in cui si effettuerà l’installazione prima di metterla in opera. Collegamento elettrico Installazione PRECAUZIONI PRECAUZIONI riguardo il cavo di alimentazione Si raccomanda il collegamento ad un circuito dedicato; non utilizzare prese danneggiate, prolunghe o prese multiple. Assicurarsi della tensione di alimentazione consultando sempre le istruzioni e le caratteristiche tecniche del prodotto. Si raccomanda di non utilizzare prolunghe, cavi logori, cavi con isolamento danneggiato o crepato in quanto molto pericolosi: possono provocare scintille, scosse elettriche e incendi. Esaminare periodicamente il cavo dell’apparecchio; se a vista risulta danneggiato o deteriorato, scollegare e non utilizzare l’apparecchio, e fare sostituire il cavo con un ricambio originale da un tecnico autorizzato. Proteggere il cavo da sollecitazioni meccaniche come l’attorcigliamento, l’intrecciamento con altri cavi, la stiratura, lo schiacciamento in una porta o il calpestamento. Prestare particolare attenzione alle spine, alle prese a muro e al punto di connessione del cavo all’apparecchio. Se l'elettrodomestico è fornito con un cordone di prolunga o un dispositivo a presa portatile, la prolunga del cordone sul dispositivo di presa elettrica portatile deve essere posizionata in modo che non sia soggetta a spruzzi o ingresso di umidità. PRECAUZIONI Tenere lontani i bambini e assicurarsi che non giochino con l'elettrodomestico.11

1. Svitare la piastra dell’anello adattatore e

le 4 viti di fissaggio dell’adattatore.

2. Spingere l’adattatore sull’estremità del

rubinetto in modo che la tenuta di gomma formi una chiusura ermetica. Serrare la piastra dell’anello adattatore e le 4 viti.

• La pressione di alimentazione dell’acqua deve essere compresa tra 100 kPa e 1000 kPa (1,0 - 10,0 kgf / cm

• Evitare di deformare o torcere il tubo di alimentazione quando lo si collega alla valvola.

• Se la pressione idrica è superiore a 1000 kPa, è necessario installare un dispositivo di decompressione.

• Controllare periodicamente le condizioni del tubo sostituendolo se necessario. Tipo-A: Rubinetto normale filettato

• Avvitare il connettore del tubo flessibile sul colpetto di approvvigionamento idrico. ■ Connettere il tubo dell'acqua Step1 : Controllare il sigillo di gomma all'immissione del tubo dell'acqua Step2 : Collegare il tubo dell'acqua al rubinetto

Assieme ai tubi flessibili di alimentazione vengono fornite due guarnizioni di gomma al fine di impedire le perdite d’acqua. Controllare l’impermeabilità dei collegamenti idrici della macchina aprendo completamente il rubinetto. Connettore superioreGuarnizionedi plasticaPiastrinaTubo dialimentazioneacquaVite di fissaggio Tipo-B: Rubinetto normale non filettato Installazione Raccordo tubo flessibileRaccordo tubo flessibileGuarnizione di gommaGuarnizione di gomma12

1. Svitare la piastra dell’anello adattatore

e le 4 viti di fissaggio dell’adattatore.

2. Rimouovere la piastra se il troppo è largo

per inserire l’adattatore.

3. Spingere l’adattatore sull’estremità del

rubinetto in modo che la tenuta di gomma formi una chiusura ermetica. Serrare la piastra dell’anello adattatore e le 4 viti.

4. Tirare la piastra di fissaggio del connettore,

spingere il flessibile di ingresso sull’adattatore e rilasciare la piastra di fissaggio del connettore. Assicurarsi che l’adattatore si blocchi in sede. Usare il rubinetto orizzontale Rubinetto conprolungaRubinettoquadratoRubinettoorizzontaleConnettorePlastra di guidaPiastrina Tipo-C: Rubinetto normale non filettato e tubo di alimentazione a innesto rapido Step3: Collegare il tubo dell'acqua alla lavatrice

• Assicurarsi che il tubo non sia piegato o schiacciato. Installazione NOTA

Una volta terminato l’allacciamento, in caso di perdite d’acqua ripetere la sequenza daccapo. Utilizzare un rubinetto convenzionale per l’alimentazione dell’acqua. Se questo dovesse risultare troppo grande o di una forma inadatta, rimuovere l’anello prima di inserire il rubinetto nell’adattatore. NOTA

• Dopo aver collegato il tubo dell'acqua al rubinetto, aprire il rubinetto per rimuovere elementi estranei dai tubi dell'acqua. Rimuovere lo sporco, la sabbia e la segatura rimanente nei tubi o nei rubinetti dell'acqua, lasciare fluire l'acqua nel secchio e controllare la temperatura dell'acqua.13 Installazione del tubo di scarico ca. 100 cmca. 145 cmca. 105 cmmax. 100 cm LavelloFermaglio tuboFascetta max. 100cmmax. 100cm

• Il tubo di scarico non deve essere collocato a un’altezza superiore a 1 mt dal pavimento. L’acqua nella lavatrice non si scarica o si scarica lentamente.

• Un fissaggio accurato del tubo di scarico previene danni al pavimento dovuti alle perdite d’acqua.

• Se il tubo di scarico è troppo lungo evitare di infilarlo nella lavatrice per non causare una rumorosità eccessiva.

• Nell’installare il tubo di scarico allo scarico del lavandino stringerlo a fondo con una fascetta.

• Un fissaggio accurato del tubo di scarico previene danni al pavimento dovuti alle perdite d’acqua. Installazione14 2. Se il pavimento non è uniforme, regolare ilpiede di regolazione secondo necessità(non inserire spessori di nessun tipo sottoi piedi della macchina).Assicurarsi chetutti quattro i piedi siano stabili eappoggiati al pavimento, quindi verificareche la macchina sia ben livellata (usareuna livella a bolla d’aria).1. Un corretto livellamento della lavatrice servea impedire che si producano vibrazioni erumori eccessivi. Installare la macchina suun pavimento ben livellato e compatto,preferibilmente in un angolo della stanza. ■ Messa a livello

Dopo aver regolato il piede, bloccare ilcontrodado ruotando in senso antiorario. Verifica diagonale.Spingendo verso il basso i bordi delcoperchio superiore della lavatrice in sensodiagonale, la macchina non deve alzarsi néabbassarsi (verificare in entrambi i sensi).Se la macchina invece oscilla, è necessarioregolare nuovamente i piedi.Alzare AbbassareContro dado Svitare tutte le 4viti di sicurezza Installazione NOTA Se la lavatrice è installata su di un soppalco, fissarla in modo sicuro per eviatrequalsiasi rischio di caduta. NOTA

Pavimenti in legno o soppalchipossono contribuire al verificarsi divibrazioni eccessive o di errori dibilanciamento del carico15 Pavimenti piastrellati Pavimenti in legno

• La superficie di installazione deve essere pulita, asciutta e piana.

• Installare la lavatrice su di un pavimento solido e piano. Pavimenti piastrellati (pavimenti scivolosi)

• Per evitare scivolamenti della macchina applicare su pavimento pulito, sotto i piedini della lavatrice, una sezione di gomma adesiva

• I pavimenti in legno sono particolarmente suscettibili alle vibrazioni.

• Per prevenire le vibrazioni si raccomanda di posizionare dei tappi di gomma sotto ad ogni piede per almeno 15mm di spessore sotto la lavatrice; assicurarsi che almeno i 2 piedini anteriori abbiano i tappi in gomma.

• Se è possibile, installare la lavatrice in uno degli angoli della stanza, dove il pavimento è più stabile.

• Inserire i tappi di gomma per ridurre le vibrazioni.

• E’ possibile ricevere i tappi di gomma dai centri assistenza LG. (P/No.: 4620ER4002B) Tappo di gomma Installazione NOTA

• Un corretto posizionamento della lavatrice assicura un’operatività lunga, regolare ed affidabile.

• La lavatrice deve stare in posizione orizzontale e non deve muoversi.

• Non deve oscillare durante il funzionamento.

• La superficie di installazione deve essere pulita, esente da cera da pavimenti e altri rivestimenti oleosi.

• Evitare che i piedini della lavatrice si bagnino, altrimenti la macchina potrebbe scivolare.16 ■ Come usare la lavatrice

2. Caricare il bucato.

1. Suddividere gli indumenti

3. Premere il pulsante di accensione.

4. Selezionare un programma

(vedere pagina 18 ~ 20)

5. Aggiungere il detersivo.

(Vedere pagina 26 ~ 27)

6. Premere il pulsante Avvio/Pausa.

Selezionare le opzioni attualmente (vedere pagina 22 ~ 25) ■ Programmi aggiuntivi■ Temperatura ■ Centrifuga■ Altre funzioni Come usare la lavatrice17 ■ Prima dell’ utilizzo 3. Precauzioni prima di caricare la macchinaIn un singolo carico combinare capi grandi con capi piùpiccoli. Caricare prima i capi grandi. I capi grandi nondevono superare la metà del carico totale di lavaggio.Evitare di lavare singoli capi. Può verificarsi unosbilanciamento del carico. Aggiungere uno o due capi simili.• Controllare che le tasche degli indumenti siano vuote.Oggetti come puntine, fermagli per capelli, fiammiferi,penne, monete e chiavi possono danneggiare sia lalavatrice che gli indumenti.• Chiudere cerniere, ganci e stringhe onde evitare che si impiglino in altri indumenti.• Pretrattare lo sporco e le macchie con una piccola quantitàdi detergente disciolto in acqua spazzolando colli e polsiniper togliere lo sporco.• Per evitare che si danneggino bucato e guarnizioni dellosportello, assicurarsi che non sia rimasto incastrato alcuncapo tra lo sportello e le guarnizioni.• Verificare che non rimanga incastrato alcun capo nellatrale guarnizioni dello sportello.2. Suddividere gli indumentiPer ottenere risultati ottimali, suddividere gli indumenti in carichi che possono essere lavati in un unico ciclo dilavaggio. La temperatura dell’acqua e la velocità dicentrifugazione richiedono che tessuti diversi venganolavati in modi diversi. Separare sempre i colori scuri daicolori chiari e dalla biancheria. Lavare i capiseparatamente, altrimenti si possono macchiare, il biancopuò scolorirsi ecc. Se possibile evitare di lavare assiemecapi molto sporchi e capi appena sporchi.• Sporco (molto, normale, poco)Separare i capi secondo la quantità di sporco• Colore (bianco, chiaro, scuro)Separare i capi bianchi da quelli colorati• Fili (capi che si sfilacciano,capi che attirano i filamenti)Lavare separatamente i capi che si sfilacciano e quelliche attirano i filamenti.1. Leggere le etichetteCercare l’etichetta con le istruzioni di lavaggioattaccata agli indumenti. Su questa viene indicato il tipo di tessuto e come deve essere lavato. Temperatura di lavaggioNon lavareLavaggio a manoTrattamento antipiegaLavaggio tradizionaleDelicati Dividere la biancheria per Sporcotemperatura di lavaggiocoloretessuto Come usare la lavatrice NOTA

Prima dell’utilizzo, Selezionare un programma (p.e. Cotone 60°C), inserire metà dose didetersivo ed effettuare un lavaggio senza bucato. In questo modo verranno rimossi dalcestello eventuali residui di lavorazione.18 Procedura raccomandata in base al tipo di biancheria Lavaggio tabella programma Come usare la lavatrice Cotone Eco SinteticiMistiPerfetta efficacia di lavaggio econsumi energetici contenuti Adatto a capi casual che nonnecessitano di essere stirati dopo illavaggioLava capi di tessuti differenti allostesso tempo Programma Descrizione Tipo del tessuto Temp. corretta Carico massimo CotoneMigliori performance con le diverserotazioni del cesto Capi che non perdano colore(magliette, pigiami, etc) e capi dicotone moderatamente sporchi(intimo).Poliammide, Acrilico, PoliestereVari tipi di tessuti eccetto indumentispeciali (seta, delicati, abiti sportivi,vestiti neri, lana, piumino, tende).Allergy Care Rimozione di allergeni (es: polline, etc.)Cotone, biancheria intima, federe,lenzuola, biancheria per bebéLavaggioSilenziosoGarantisce una riduzione delrumore, delle vibrazione e deiconsumi usando l’elettricitànotturnaTessuti con colori resistenti(camicie, camicie da notte, pigiami)e indumenti di cotone bianco(biancheria) poco sporchiRefreshRifresca e rimuove le pieghe in 20minuti con il vapore.Cotone misto, poliestere, vestiti,camice, blusePiuminiQuesto programma è adatto a capidi grandi dimensioni come copriletti,cuscini, copridivano etc etc.Lenzuola e coperte di cotone,trapuntine, tendaggi, rivestimentiper divani in tessuto leggero SpecialeSportAbiti e tessuti sportivi (jogging, fitness, ecc)Tessuti sintetici per abbigliamentosportive. Coolmax, gore tex, andSympatex.SpecialeScuriLavaggio indicato per capi chepossono perdere colore.Indumenti scuri in cotone o intessuti sinteticiDelicati Questo programma è per capi delicaticome la biancheria intima, camicetteetc etc.Capi delicatiPermette il lavaggio di capi in lanaCapi in pura lana lavabili inlavatriceRapido 30Questo programma permette unlavaggio più veloce per piccolicarichi e capi poco sporchiCapi colorati dallo sporco pocointensoIntensivo 60Durata inferiore ai 60 min:grande efficienza di lavaggio erisparmio energeticoCotone e tessuti misti (Programma speciale in 60 minutiper capi normalmente sporchi ). 40°C (Freddo, 95°C) 60°C (Freddo, 60°C) 40°C

Funzionetimer Lavaggioa vaporePreferito Pre- lavaggioRisciacquoAntiallergicoRisciacquo+CentrifugaRisparmioTempo Intensivo • Temperatura dell’acqua: selezionare la temperature dell’acqua da adeguare ai cicli dilavaggio. Seguire sempre quanto riportato sull’etichetta del produttore del capo o leistruzioni, prima di effettuare il lavaggio.• Impostare il programma in opzione “Cotone Eco 40°C + Intensivo (Mezzo Carico)”, “CotoneEco 60°C + Intensivo (Mezzo Carico)”, “Cotone Eco 60°C + Intensivo (Pieno Carico)” per iltest conformemente alle norme EN60456 e Regolamento 1015/2010.- Standard 60°C cotone programmi : Cotone Eco + 60°C + Intensivo- Standard 40°C cotone programmi : Cotone Eco + 40°C + Intensivo(Adatti per lavare cotone normalmente sporco.)(Questi sono i programmi più efficaci in termini di energia e consumi di acqua combinati perlavaggio del tipo di biancheria di cotone)* La temperatura dell’acqua reale può essere diversa dalla temperatura dichiarata.• I risultati del test dipendono da pressione dell’acqua, durezza dell’acqua, temperatura acquain ingresso, temperatura ambiente, tipo e quantità di carico, grado di sporcizia, detersivousato, fluttuazioni della alimentazione di corrente di rete e opzioni addizionali scelte. Come usare la lavatrice NOTA

• Si consiglia l’utilizzo di detersivi neutri. • Il programma lana ha una delicata rotazione del cesto ed una bassa centrifuga per lacura dei capi. Opzione aggiuntiva
• : Questa opzione è inclusa automaticamente nel ciclo e non può essere eliminata.Programmi20 Come usare la lavatrice NOTA
• Informazioni sui programmi di lavaggio principali a mezzo carico. Tabella dei consumi CotoneCotone EcoSinteticiMistiAllergy CareLavaggio SilenziosoRefreshPiuminiSpeciale SportSpeciale ScuriDelicati Lana Rapido 30Intensivo 60

• Premere il pulsante di Accensione per accendere/spegnere la macchina.

• Questo pulsante può essere usato anche per annullare la Funzione Timer. Display a LED

• Il display mostra le impostazioni, il testo residuo approssimativo, le opzioni e i messaggi di stato della lavatrice. Il display resta acceso durante il ciclo. Ghiera di selezione del programma

• È possibile selezionare diversi programmi a seconda del tipo di biancheria:

• La segnalazione luminosa si accenderà ad indicare il programma selezionato. Programmi aggiuntivi

• Usare questi tasti per selezionare i programmi desiderati per il ciclo selezionato. Opzioni

• Consente di selezionare ulteriori opzioni e si accende quando selezionato Avvio/Pausa

• Il pulsante Avvio/Pausa serve per avviare il ciclo di lavaggio o mettere in pausa i cicli.

• Se occorre interrompere temporaneamente un ciclo di lavaggio, premere il pulsante Avvio/Pausa.

• Quando posta nello stato di Pausa, la lavatrice si spegne automaticamente dopo 4 minuti. ■ Pannello di controllo Come usare la lavatrice Avvio/Pausa Accensione Programmi aggiuntivi Display a LED Ghiera di selezione del programma Segnalatore acustico acceso/spento Pulsanti Opzione22 1. Premere il pulsante di accensione.2. Ruotare la manopola di selezione delprogramma per scegliere il programmarichiesto.3. Premere il pulsante Funzione Timer eimpostare il tempo richiesto.4. Premere il pulsante Avvio/Pausa.È possibile impostare un ritardo di tempoper far partire automaticamente la lavatricee terminare dopo un intervallo di tempospecificato. Funzione timer ■ Programmi aggiuntivi Il programma preferito permette dimemorizzare un ciclo di lavaggiopersonalizzato 1. Premere il pulsante di accensione.2. Selezionare un programma. 3. Impostare i parametri personalizzaticome tipo di risciaquo, velocità dicentrifuga, temperatura dell'acqua etc. 4. Tenere premuto il tasto ProgrammaPreferito per 3 secondi (2 segnaliacustici avviseranno dell'avvenutaimpostazione).Il Programma Preferito è impostato ed èutilizzabile. Per utilizzare il programma, selezionare ilprogramma Preferito e premere il tastoAvvio/Pausa. Preferito Se la biancheria e molto sporca, è efficaceil ciclo di “Prelavaggio”.1. Premere il pulsante di accensione.2. Selezionare un programma.3. Premere il pulsante di Prelavaggio.4. Premere il pulsante Avvio/Pausa. Prelavaggio Come usare la lavatrice NOTA
• Il ritardo di tempo è il tempo allafine, non all’inizio del programma.La durata effettiva del programmapuò variare a seconda dellatemperatura dell’acqua, del caricodi lavaggio e di altri fattori.Le funzioni di Lavaggio a vapore potenzianole prestazioni di lavaggio con un bassoconsumo di energia. Il ciclo Refresh riducele pieghe nei capi.1. Premere il pulsante di accensione.2. Selezionare ciclo vapore.3. Premere il Lavaggio a vapore pulsante4. Premere il pulsante Avvio/Pausa.Il lavaggio a vapore è indicato- Per i capi particolarmente sporchi,biancheria, o vestiti di neonati.- Il ciclo Refresh è sempre un lavaggio avapore.- Non caricare capi delicati come lana, setae indumenti che scoloriscono facilmente. Lavaggio a vapore23 Come usare la lavatrice

1. Premere il pulsante di accensione. 2. Selezionare la velocità della centrifuga.3. Premere il tasto Avvio/Pausa.

• Il livello di velocità della centrifuga puòessere selezionato premendoripetutamente il tasto 'Centrifuga'. Centrifuga ■ Opzioni ■ Altre funzioni Per I migliori risultati di risciacquo, Questoprogramma permette il risciacquo a 40°C.1. Premere il tasto Avvio.2. Selezionare il ciclo.3. Premere il tasto Risciacquo Antiallergicoe delezionare il tempo desiderato.4. Premere il tasto Avvio/Pausa. Risciacquo Antiallergico
• Risparmio Tempo : Questa opzioneriduce il tempo di lavaggio delprogramma. Per utilizzare questa opzionepremere il tasto prima che inizi ilprogramma predefinito.• Intensivo : se il bucato è particolarmentesporco, è efficace l’opzione “Intensivo”. Lavaggio
• Ruotando il commutatore diprogrammazione, si può selezionare latemperatura dell’acqua.- Freddo- 20°C, 40°C, 60°C, 95°C• La temperatura dell’acqua può essereselezionata come segue in base alprogramma. Temperatura NOTA Quando si seleziona "No centrifuga"il cestello ruotera per poco prima difermasi.Questa funzione previene il depositarsi dimacchie sul tessuto che non bisognalavare immediatamente.1. Premere il pulsante di accensione.2. Selezionare un ciclo.3. Premere il tasto delle opzioni(Risciacquo+Centrifuga si accende).4. Premere il tasto Avvio/Pausa. Risciacquo+Centrifuga
• Risciacquo +Acqua in vasca :aggiunge un ciclo di risciacquo alprogramma senza effettuare lo scarico.• Normale+Acqua in vasca : il programmasi sospende fino a una nuova pressionesul pulsante Avvio. • Risciacquo : doppio risciacquoaggiuntivo due volte• Risciacquo : risciacquo Risciacquo 1. Premere il pulsante di accensione.2. Selezionare il programma “Refresh”.3. Toccare il pulsante Lavaggio a vaporeripetutamente, fino a che non vienevisualizzato il numero corretto di capi.4. Premere il pulsante Avvio/Pausa. Refresh NOTA Per ottenere prestazioni migliori noncaricare più di tre pezzi.Al termine del ciclo di rinfresco, illavaggio continua a una centrifugaleggera per evitare pieghe.In questafase è possibile aprire lo sportellopremendo qualsiasi pulsante.24 Come usare la lavatrice NOTA
• Quando il comando “sicurezza bambini” èattiva sul display appare alternativamente “ ” e il tempo residuo del lavaggio.Anche se si spegne la Lavatrice non sidisattiverà la sicurezza bambini. primadisattivate la sicurezza bambini e poiAccederete ad altre funzioni. NOTA

Se volete spegnere il sistema di teleguidafuori, ripeti semplicemente questo processoLa funzione segnale acustico acceso/spento puo’ essere selezionata solo durante il ciclo di lavaggio.1. Accendere la lavatrice (premendo il tasto Accensione).2. Premere il tasto Avvio/Pausa.3. Premere per 3 secondi contemporaneamentei tasti Temperatura e Risciacquo perselezionare la funzione segnale acustico.Una volta selezionato il segnale acusticoacceso/spento rimarrà memorizzato fino allospegnimento della macchina.Bloccaggio del pannello di controllo1. Premere i tasti Sicurezza bambinisimultaneamente per 3 secondi.2. Viene emesso un cicalino e sul pannello aLED appare momentaneamente “ ”. Se è impostato il blocco bambini, tutti i tasti sono bloccati tranne il tasto diaccensione Accensione.Selezionare questa funzione per bloccare il pulsante sul pannello di controllo ed evitare danni.La funzione “Sicurezza bambini” puo’ essere impostatata solo durante il ciclo di lavaggio.Sblocco del pannello di controllo1. Premere i tasti Sicurezza bambinisimultaneamente per 3 secondi.2. Viene emesso un cicalino e sul pannello aLED appare la durata residua del programmacorrente. ■ Sicurezza bambini ■ Segnalatore acustico acceso/spento25 Come usare la lavatrice PULIZIA VASCA è un ciclo speciale all’interno della lavatrice. In questo ciclo viene utilizzatoun livello più elevato di acqua con una maggiore velocita di centrifuga. Effettuare questo cicloregolarmente.1. Rimuovere i capi dalla lavatrice e chiudere lo sportello.2. Aprire il cassetto dosatore e aggiungerel’anticalcare nello scomparto principale.3. Chiudere il cassetto dosatore.4. Toccare prima ON e quindi i pulsanti Puliziavasca. contemporaneamente per circa 3secondi. Il display visualizzera " ".5. Premere il pulsante Avvio/Pausa per avviare.6. A ciclo completato, lasciare lo sportello apertoin modo da velocizzare l’asciugatura delleguarnizioni e del vetro. “Blocco Sportello” - Per ragioni disicurezza, durante l’uso della macchina losportello si blocca e l’icona “BloccoSportello” si accende. Una volta spental’icona è possibile aprire lo sportello. L’icona ’Rilevazione’ si accende quando lalavatrice gira lentamente e rileva la quantitàdi bucato caricato nel cestello.L’operazione richiede alcuni secondi. ■ Pulizia vasca. ■ Blocco Sportello & Rilevazione PRECAUZIONI

• In presenza di bambini piccoli, fare attenzione a non lasciare lo sportello apertotroppo a lungo. NOTA
• Non aggiungere detersivo nello scomparto, onde evitare il formarsi eccessivo di schiumae perdite d’acqua.26
• Solo lavaggio➔• Prelavaggio + Lavaggio ➔• Non superare la linea di massimo riempimentoChiudere il cassetto dosatore. Se si riempietroppo la vaschetta l’ammorbidente puòfuoriuscire prima del dovuto e macchiare gliindumenti.• Non lasciare l’ammorbidente nella vaschetta perpiù di 2 giorni (può solidificarsi).• L’ammorbidente viene aggiunto all’acquaautomaticamente nell’ultimo ciclo di risciacquo.• Non aprire la vaschetta durante il lavaggio.• Non usare solventi (benzene ecc.). Vaschetta di dosaggio Aggiunta di ammorbidente

Aggiunta di detersivo e ammorbidente Detersivo perlavaggioAmmorbidenteDetersivo per prelavaggio Aggiunta di detersivo AVVERTENZA

• Tenere i detersivi fuori dalla portata deibambini, pericolo di avvelenamento.• Troppo detersivo, varecchina oammorbidente possono causarefuoriuscita d'acqua.• Assicurarsi di utilizzare la giusta quantità didetersivo. NOTA
• Non versare l’ammorbidente direttamente sugli indumenti.27 Aggiunta di detersivo

• In presenza di acque particolarmente dure, per limitare l’uso di detersivo si puo’ usare un addolcitore dell’acqua, come l' Anticalcare (Calgon). Usarne un quantitativo come da istruzioni sulla confezione. Aggiungere prima il detersivo e quindi l’ammorbidente.

• Utilizzare una quantità di detersivo come per le acque dolci.

• Il detersivo viene distribuito dalla vaschetta all’inizio del ciclo.

1. Aprire lo sportello e inserire le

pastiglie nella lavatrice. Dosaggio del detersivo Addolcitore dell’acqua Uso delle pastiglie

2. Caricare il bucato.

• Pieno carico: secondo le istruzioni del fabbricante.

• Carico parziale: 3/4 della quantità normale.

• Carico minimo: 1/2 del carico totale. AVVERTENZA

• Non far indurire il detersivo altrimenti potrebbero verificarsi intasamenti, un risciacquo debole o cattivi odori.

• Il detersivo dovrebbe essere usato secondo le istruzioni del produttore del detersivo e scelto secondo tipo, colore, grado di sporco del tessuto e temperatura di lavaggio.

• L’utilizzo di una quantità eccessiva di detersivo diminuisce l’efficienza del lavaggio e causa un’appesantimento del carico sul motore.

• Per un miglior risultato è consigliabile utilizzare detersivo in polvere.

• Se preferisci utilizzare detersivo liquido segui le istruzioni del produttore di detersivo.

• Puoi versare il detergente liquido direttamente nel cassetto del detersivo se vuoi iniziare subito il ciclo di lavaggio.

• Non utilizzare il detersivo liquido se utilizzi la “Funzione Timer” o il “Prelavaggio” poichè il liquido potrebbe indurirsi.

• Se si forma troppa schiuma ridurre la quantità di detergente.

• È possibile che per l’uso del detersivo ci si debba regolare in base alla temperatura e alla grado di durezza dell’acqua, alle dimensioni e al grado di sporcizia dei capi caricati nella macchina. Per ottenere risultati ottimali evitare la formazione di schiuma.

• Controllare l’etichetta degli indumenti, prima di scegliere il detersivo e la temperatura dell’acqua.

• Per usare la lavatrice, introdurre solo il detersivo previsto. - Detersivi in polvere di uso generale per tutti i tipi di tessuto (a freddo - 95°C) - Detersivi in polvere per tessuti delicati (a freddo - 40°C) - Detersivi in polvere per tutti i tipi di tessuti (a freddo - 95°C) o detersivi previsti solo per lana (a freddo - 40°C)

• Per una migliore prestazione e sbiancamento, usare un generico detersivo con candeggina in polvere.28 Filtro di alimentazione acqua

Il messaggio di errore " " lampeggia sul pannello di controllo se l’acqua non entra nella vaschetta del detersivo.

Se l’acqua utilizzata è molto dura o contiene tracce di depositi di calcare, il filtro d alimentazione dell’acqua può intasarsi. Pertanto è opportuno pulirlo di tanto in tanto.

Prima di pulire l’interno della lavatrice, scollegare il cavo di alimentazione al fine di prevenire possibili rischi di scosse elettriche.

Prima di smaltire l’elettrodomestico, tagliare il cavo dell’alimentazione di rete, e distruggere la spina disabilitare il blocco sportello per evitare che qualche bambino possa rimanere intrappolato all’interno.

1. Chiudere il rubinetto dell’acqua.

2. Svitare il tubo di alimentazione dell’acqua.

3. Pulire il filtro con una spazzola con

4. Stringere il tubo di alimentazione.

Fare raffreddare l’acqua prima di pulire la pompa di scarico, effettuare svuotamenti diemergenza o aprire lo sportello in situazioni di emergenza. Il filtro di scarico raccoglie i filamenti e i corpuscoli rimasti nella biancheria. Verificareperiodicamente la pulizia del filtro per assicurare il regolare funzionamento della lavatrice. Filtro della pompa di scarico 1. Aprire lo sportellino in basso. Far spurgare il tappo per estrarre iltubo.2. Rimuovere il tappo di scarico. Quindi aprire il filtro ruotando versosinistra.3. Rimuovere ogni oggetto estraneo dal filtrodella pompa.4. Dopo la pulitura, ruotare il filtro della pompa einserire il tappo di scarico.5. Chiudere lo sportellino in basso.

Manutenzione PRECAUZIONI

• Prima scaricare il filtro attraverso il tubo di scarico, quindi aprirlo per rimuovere gli eventuali corpuscoli rimasti nel filtro stesso. Fare attenzione se si compie questa operazione quando l’acqua è calda.30 Vaschetta di dosaggio

• Dopo qualche lavaggio i detersivi e gli ammorbidenti iniziano a lasciare dei depositi nella vaschetta.

• Questi depositi devono essere rimossi periodicamente con un getto d’acqua corrente.

• Se necessario la vaschetta può essere tolta dalla macchina premendola verso il basso e sfilandola.

• Per facilitare la pulizia, la parte superiore dello scomparto dell’ammorbidente può essere rimossa.

1. Estrarre la vaschetta dosaggio.

4. Inserire il cassettino del dispenser.

2. Pulire il cassettino del dispenser sotto l’acqua

da denti vecchio. Manutenzione31 ■ Istruzioni per l’inverno Se la lavatrice viene collocata in un ambiente dove la temperatura può scendere sotto zero, seguirequeste istruzioni onde prevenire possibili danni alla macchina: Chiudere il rubinetto di alimentazione dell’acqua. Scollegare i tubi dall’alimentazione idrica e scaricare l’acqua dai tubi. Inserire il cavo di alimentazione elettrica in una presa dotata di messa a terra. Aggiungere nel cestello vuoto circa 3,8 litri (1 gallone) di antigelo atossico di tipo RV (utilizzato percamper e caravan). Chiudere lo sportello. Impostare il ciclo di centrifuga e far centrifugare per circa 1 minuto in modo da scaricare tuttal’acqua. Non tutti gli antigelo di tipo RV vengono espulsi. Scollegare il cavo di alimentazione elettrica, asciugare l’esterno del cestello e chiudere lo sportello. Togliere la vaschetta di dosaggio. Scaricare l’acqua contenuta negli scomparti della vaschetta easciugare gli scomparti. Inserire nuovamente la vaschetta. Posizionare la lavatrice in posizione orizzontale. Per rimuovere l’antigelo dalla lavatrice al termine del periodo di non utilizzo, eseguire un intero ciclodi lavaggio con detersivo. Non aggiungere capi da lavare. ■ Pulizia della lavatrice Esterno

Una corretta manutenzione della lavatrice può allungarne notevolmente la vita. L’esterno della macchina può essere pulito con acqua tiepida e un normale detergente peruso domestico neutro e non abrasivo. Rimuovere immediatamente le eventuali sostanze versate sulla macchina. Pulire con uno straccio umido. Fare attenzione a non scalfire la superficie con oggetti appuntiti. Non utilizzare alcool denaturato, diluenti o prodotti simili. Interno

• Asciugare attorno all’apertura dello sportello, la guarnizione flessibile e il vetro dello sportello.• Queste aree devono rimanere sempre pulite al fine di assicurare la tenuta dell’acqua.• Fare eseguire un ciclo completo alla macchina utilizzando acqua calda.• Ripetere il procedimento se necessario. Il cestello della lavatrice
• Se vivete in un’ area con acqua dura, il calcare si può formare continuamente in posti dove nonpuò essere visto né facilmente rimosso.• Il continuo crearsi di incrostazioni può intasare i meccanismi e, se non si tiene sotto controllo,può rendere necessaria la sostituzione delle parti.• Nonostante il cestello sia fatto di acciaio inossidabile, macchioline di ruggine possono esserecausate da piccoli oggetti in metallo come graffette o spille, che sono state lasciate nel cestello.• Il cestello della lavatrice deve essere pulito periodicamente. Se usate agenti disincrostanti,tinture o candeggianti, assicuratevi prima che siano compatibili per l’uso in lavatrice.• Un disincrostante può contenere componenti che possono danneggiare le parti della vostralavatrice.• Rimuovete le macchine con un detergente per acciaio inossidabile.• Non usate mai per pulire una paglietta. Manutenzione NOTA
• Per togliere i depositi di calcare utilizzare solo detergenti etichettati come utilizzabili per lavatrici.32

• Questa lavatrice è dotata di funzioni automatiche di sicurezza che rilevano e diagnosticano i guasti non appena questi si verificano, reagendo di conseguenza. Se la macchina non funziona correttamente o non funziona affatto, controllare i seguenti punti prima di rivolgersi al Servizio Assistenza. Risoluzione dei problemi Sintomo Possibile causa Soluzione Rumore metallico Rumore sordo Vibrazioni Perdite d’acqua L’acqua non entra nella lavatrice o entra lentamente L’acqua nella lavatrice non si scarica o si scarica lentamente

• Corpi estranei come monete o forcine presenti nel cestello o nella pompa.

• Questo rumore può essere prodotto da carichi di lavaggio pesanti. Di solito è normale.

• Sono state rimosse tutte le viti di trasporto e gli imballaggi?

• I piedi sono appoggiati correttamente al pavimento?

• Il raccordo del tubo di riempimento è allentato al rubinetto o alla macchina.

• I tubi di scarico dell’abitazione sono intasati.

• Formazione eccessiva di schiuma.

• Alimentazione idrica non adeguata.

• Rubinetto di alimentazione non aperto completamente.

• Tubo di alimentazione dell’acqua piegato.

• Filtro o tubo di alimentazione intasato.

• Il tubo di scarico è piegato o intasato.

• Il filtro di scarico è intasato. Fermare la lavatrice e controllare il cestello e il filtro di scarico. Se il rumore persiste al riavvio della macchina, chiamare il proprio centro assistenza. Se il rumore persiste, significa che probabilmente la lavatrice è sbilanciata. Fermarla e ridistribuire il carico di lavaggio. Se non sono state tolte durante l’installazione, vedere rimozione delle viti di trasporto nel paragrafo Installazione. Il carico di lavaggio non è distribuito uniformemente nel cestello. Fermare la lavatrice e ridistribuire il carico. Controllare e stringere i raccordi del tubo. Liberare il tubo di scarico. Se necessario chiamare un idraulico. Detersivo in eccesso o inadatto? La formazione di schiuma può causare perdite d’acqua. Provare con un altro rubinetto. Aprire completamente il rubinetto. Raddrizzare il tubo. Controllare il filtro del tubo di alimentazione. Pulire e raddrizzare il tubo di scarico. Pulire il filtro di scarico. Ricerca guasti33 La lavatrice non si avvia Il cestello non gira Lo sportello non si apre Ciclo di lavaggio ritardato Fuoriuscita di ammorbidente Gli ammorbidenti sono stati inseriti troppo presto

• Il cavo di alimentazione elettrica non è collegato o è collegato male.

• Fusibile dell’abitazione bruciato, interruttore di sicurezza scattato o interruzione della corrente elettrica.

• Rubinetto di alimentazione acqua chiuso.

• Controllare che lo sportello sia ben chiuso. Troppo ammorbidente può causare fuoriuscita d'acqua. Assicurarsi che la spina sia inserita correttamente nella presa a muro. Ripristinare l’interruttore o sostituire il fusibile. Non aumentare la capacità del fusibile. Se il problema è un sovraccarico del circuito, rivolgersi a un elettricista. Aprire il rubinetto. Chiudere lo sportello e premere il pulsante di Avvio/Pausa. Una volta premuto questo pulsante, ci vuole qualche secondo prima che la lavatrice inizi a girare. Lo sportello deve essere chiuso. Aggiungere 1 o 2 capi simili per bilanciare il carico. Ridistribuire il carico per consentire una corretta centrifugazione. Una volta avviata la lavatrice, lo sportello non può essere aperto per motivi di sicurezza. Attendere uno o due minuti prima di aprire lo sportello per lasciare al meccanismo elettrico di chiusura il tempo di sbloccarsi. Il tempo di lavaggio può variare in base alla quantità di biancheria, pressione e temperatura dell’acqua ed altre condizioni d’uso. Se viene rilevato uno sbilanciamento o se entra in funzione il programma di eliminazione della schiuma, il tempo di lavaggio si allunga. Seguire le istruzioni per l'utilizzo dell'ammorbidente per assicurarsi di usare la giusta quantità. Non superare il limite massimo di riempimento. Chiudere lentamente il cassetto dosatore. Non aprire il cassette durante il ciclo di lavaggio. Sintomo Possibile causa Soluzione Ricerca guasti34 Messaggio di errore Sintomo Possibile causa Soluzione

• Alimentazione idrica non adeguata.

• Rubinetto di alimentazione non aperto completamente.

• Tubo di alimentazione dell’acqua piegato.

• Filtro o tubo di alimentazione intasato.

• Il tubo di scarico è piegato o intasato.

• Il filtro di scarico è intasato.

• Il carico è troppo ridotto.

• Il carico è sbilanciato.

• La macchina ha un sistema di rilevazione e correzione degli sbilanciamenti. Se si caricano singoli capi pesanti, ad es. accappatoi ecc., il sistema può interrompere la rotazione o anche tutto il ciclo di lavaggio, se lo sbilanciamento rimane troppo elevato dopo diversi avviamenti.

• Se alla fine del ciclo la biancheria è ancora molto umida, aggiungere alcuni capi piccoli per bilanciare il carico e ripetere la centrifugazione.

• Lo sportello è aperto?

• Se vi è un riempimento eccessivo d’acqua a causa di un difetto della valvola di alimentazione, viene visualizzata la scritta " ".

• La scritta " " viene visualizzata in caso di avaria del sensore del livello dell’acqua.

• Sovraccarico del motore.

Si è verificata un’interruzione nell’alimentazione elettrica. Provare con un altro rubinetto. Aprire completamente il rubinetto. Raddrizzare il tubo. Controllare il filtro del tubo di alimentazione. Pulire e raddrizzare il tubo di scarico. Pulire il filtro di scarico. Aggiungere 1 o 2 capi simili per bilanciare il carico. Ridistribuire il carico per consentire una corretta centrifugazione. Chiudere lo sportello.

• Se la scritta " " non scompare, rivolgersi all’Assistenza. Staccare il cavo di alimentazione e chiamare l’Assistenza. Chiudere il rubinetto dell’acqua. Staccare il cavo di alimentazione elettrica. Chiamare l’Assistenza. Chiamare l’Assistenza. Far ripartire il programma. Ricerca guasti <Fig 1>35 Ricerca guasti

• Utilizza questa funzione solo se ti è stato comunicato dal call center. La trasmissione assomiglia a quella di un fax pertanto viene utilizzata solo al call center.

• SMARTDIAGNOSIS™ non può essere attivato se la lavatrice non si accende. In questo caso la riparazione del guasto deve essere effettuata senza SMARTDIAGNOSIS™. Se riscontri problemi con la tua lavatrice contatta l'assistenza clienti. Segui le istruzioni dell''agente del call center ed esegui i seguenti passaggi: Utilizzo di SMARTDIAGNOSIS™

1. Premi il pulsante di accensione per avviare la lavatrice. Non

premere altri pulsanti e non ruotare la manopola di selezione ciclo.

2. Quando richiesto dal call center posiziona il microfono del

telefono molto vicino al pulsante di accensione.

3. Premi e tieni premuto per 3 secondi il pulsante “Temperatura”, mentre tieni il microfono vicino

all'icona o al pulsante di accensione.

4. Tieni il telefono in quella posizione fino a quando è terminata la trasmissione del suono.

Quest'operazione durerà circa 6 secondi. Il display visualizzerà il tempo residuo.

• Per un risultato ottimale non muovere il telefono mentre viene trasmesso il suono.

• Se l'agente del call center non riesce a registrare I dati in modo accurato, ti può essere richiesto di provare nuovamente.

• Se premi il pulsante di accensione durante la trasmissione lo SMARTDIAGNOSIS™ viene disattivato.

5. Terminato il countdown e la trasmissione del suono, continua la conversazione con l'agente

del call center, che sarà in grado di assisterti utilizzando le informazioni trasmesse.

• Lo Smart Diagnosis è una funzione che trasmettere l'esatta descrizione del problema della lavatrice al call center di LG ed è studiata per assistere, non sostituire, il metodo tradizionale di risoluzione dei problemi di malfunzionamento attraverso la chiamata al centro assistenza clienti. L'efficacia di questa funzione dipende da diversi fattori, inclusa la ricezione del telefono cellulare utilizzato per la trasmissione dei dati, ogni rumore esterno che possa essere presente durante la trasmissione e l'acustica della stanza in cui si trova la lavatrice. Di conseguenza, LG non garantisce che lo Smart Diagnosis risolva in modo infallibile tutte le problematiche. Max. 10 mm36 Esclusioni dalla garanzia:

• Il nostro servizio a domicilio ti insegnerà come utilizzare il prodotto.

• Se il prodotto è alimentato con un voltaggio diverso da quello indicato sulla placchetta dei dati tecnici.

• Se il guasto è causato da incidenti, negligenza, uso improprio o eventi imprevedibili.

• Se il guasto è causato da fattori diversi dal normale uso domestico fatto secondo le istruzioni del manuale del proprietario.

• Utilizzo delle istruzioni fornite per l’uso del prodotto o il cambiamento della regolazione del prodotto.

• Se il guasto è causato da animali nocivi, per esempio, ratti o scarafaggi ecc.

• Rumori o vibrazioni che sono da considerarsi normali come per esempio il rumore dello scarico dell’acqua, il rumore della ventola o i segnali acustici di riscaldamento.

• Correggendo l’installazione, per esempio, livellamento del prodotto, aggiustamento dell’umidità.

• La normale manutenzione come raccomandata dal manuale d’uso.

Rimozione di oggetti o sostanze estranee dall’apparecchio compresa la pompa e il filtro del manicotto d'entrata, ad esempio sabbia, unghie, bottoni e oggetti metallici in genere.

• Sostituzione dei fusibili o correzione dei cavi elettrici o delle tubazioni di casa.

• Correzioni di riparazioni non autorizzate.

• Incidenti o danni conseguenti alla proprietà privati causati da possibili difetti di questo apparecchio.

• La garanzia non è valida nel caso questo prodotto venga utilizzato per scopi commerciali. (per esempio per attività commerciale di vendita, luoghi pubblici come bagni, hotel, palestre, locande). Smaltimento delle apparecchiature obsolete

1. Quando su un prodotto è riportato il simbolo di un bidone della

spazzatura barrato da una croce significa che il prodotto è coperto dalla direttiva europea 2002/96/EC.

2. Tutti i prodotti elettrici ed elettronici dovrebbero essere smaltiti

separatamente rispetto alla raccolta differenziata municipale, mediante impianti di raccolta specifici designati dal governo o dalle autorità locali.

3. Il corretto smaltimento delle apparecchiature obsolete contribuisce

a prevenire possibili conseguenze negative sulla salute umana e sull'ambiente.

4. Per informazioni più dettagliate sullo smaltimento delle

apparecchiature obsolete, contattare il comune, il servizio di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Termini di garanzia37 Tabella dei consumi Scheda di prodotto_Regolamento delegato (UE) n. 1061/2010 della Commissione Marchio Modello Capacità in kg di cotone Classe di efficienza energetica su una scala da A+++ (basso consumo) a G (alto consumo) 'Marchio UE di qualità ecologica ('ecolabel') ai sensi del regolamento (CE) n. 66/2010 Consumo annuo di energia (AEC) in kWh/anno. (Basato su 220 cicli di lavaggio cotone standard a 60°C e a 40°C a carico pieno e parziale e sul consumo nei modi di spento e lasciato acceso. Il consumo effettivo dipende dalla modalità di utilizzo della lavabiancheria)

litri/ anno Consumo di energia per ciclo - Programma cotone standard 60°C a pieno carico - Programma cotone standard 60°C a carico parziale - Programma cotone standard 40°C a carico parziale Il 'cotone standard a 60°C' a carico pieno e parziale ed il 'cotone standard a 40°C' a carico parziale sono i programmi di lavaggio standard ai quali fanno riferimento le informazioni sull'etichetta e sulla scheda, questi programmi sono adatti per lavare cotone normalmente sporco e sono i programmi più efficienti in termini di consumo combinato di energia e acqua. Il carico parziale è la metà del carico nominale.

kWh kWh kWh Consumo energetico ponderato in modo spento e in modo "left-on". Consumo di acqua in litri/anno (Basato su 220 cicli di lavaggio cotone standard a 60°C e a 40°C a carico pieno e parziale. Il consumo effettivo dipende dalla modalità di utilizzo dell'apparecchio) Classe di efficienza della centrifuga su una scala da G (efficienza minima) ad A (efficienza massima). (Valore minimo fra il programma cotone standard 60°C a pieno e metà carico e il cotone standard 40°C a metà carico) Umidità residua (Valore massimo fra il programma cotone standard 60°C a pieno e metà carico e il cotone standard 40°C a metà carico) La durata del modo "left-on" (Tl). (Misurato sul programma cotone standard a 60°C pieno carico.) 10 min. La durata del programma - Programma cotone standard 60°C a pieno carico - Programma cotone standard 60°C a carico parziale - Programma cotone standard 60°C a carico parziale
