Ayra Pro 8 - Monitor RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor da studio attivo biamplificato
Marca	RCF
Modello	Ayra Pro 8
Woofer	8 pollici (200 mm)
Tweeter	A cupola da 1 pollice (25 mm)
Potenza amplificatore	150 W (bassi) + 50 W (alti)
Risposta in frequenza	50 Hz - 20 kHz
Ingressi	XLR bilanciato, TRS jack 6,35 mm
Alimentazione	CA 100-240 V, 50/60 Hz
Dimensioni (A x L x P)	400 x 250 x 300 mm
Peso	9,8 kg
Indicatore di potenza	LED frontale
Protezione	Limitatore termico, protezione contro le sovratensioni
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Messa a terra obbligatoria; non esporre all'acqua o all'umidità
Riparabilità	Affidare le riparazioni a un tecnico qualificato; utilizzare parti originali
Accessori inclusi	Cavo di alimentazione, manuale d'uso
Utilizzo previsto	Studio di registrazione, home studio, monitoraggio da vicino
Temperatura di funzionamento	0 °C - 35 °C
Umidità di funzionamento	30% - 80% (senza condensa)

Domande frequenti - Ayra Pro 8 RCF

Come collegare il monitor Ayra Pro 8 alla mia interfaccia audio?

Utilizzare un cavo XLR bilanciato o un jack TRS 6,35 mm per collegare l'uscita della vostra interfaccia audio all'ingresso corrispondente del monitor. Assicurarsi che il volume dell'interfaccia sia al minimo prima di collegare.

Perché il LED frontale non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che la presa a muro sia sotto tensione. Assicurarsi inoltre che l'interruttore di accensione/spegnimento sul retro sia in posizione ON. Se il problema persiste, consultare un tecnico qualificato.

Posso utilizzare l'Ayra Pro 8 all'aperto?

Questo monitor è progettato per uso interno. Non esporlo a pioggia, umidità o temperature estreme. L'uso all'aperto può danneggiare l'apparecchio e annullare la garanzia.

Come pulire la griglia dell'altoparlante?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido leggermente umido per pulire delicatamente la griglia. Non utilizzare mai solventi, alcol o prodotti abrasivi.

Cosa fare in caso di ronzio o rumore di fondo?

Assicurarsi che i cavi di segnale siano schermati e lontani dai cavi di alimentazione. Verificare inoltre che la presa di alimentazione sia correttamente messa a terra. Evitare di posizionare il monitor vicino a fonti di campi elettromagnetici intensi.

Qual è la potenza consigliata per l'amplificazione?

L'Ayra Pro 8 è un monitor attivo: integra il proprio amplificatore. È sufficiente collegarlo a una sorgente audio come un'interfaccia o un mixer. Non è necessario alcun amplificatore esterno.

Posso fissare il monitor a parete o su un supporto?

L'Ayra Pro 8 dispone di punti di fissaggio per supporti a parete o supporti da monitor. Utilizzare fissaggi adatti al suo peso (circa 10 kg) e seguire le istruzioni del produttore del supporto.

Come interpretare la spia rossa sulla parte anteriore?

Una spia rossa indica saturazione o protezione termica. Ridurre immediatamente il volume di ingresso e lasciare raffreddare l'apparecchio prima di riutilizzarlo. Ciò evita di danneggiare gli altoparlanti.

Qual è la garanzia del monitor Ayra Pro 8?

La garanzia standard è di 2 anni per parti e manodopera, soggetta a un utilizzo conforme alle istruzioni. Conservare la fattura di acquisto come prova. Per maggiori dettagli, contattare il rivenditore RCF.

Posso sostituire il fusibile da solo?

Sì, se il fusibile è saltato. Scollegare l'apparecchio, individuare il portafusibili accanto all'ingresso di alimentazione. Sostituirlo con un fusibile dello stesso calibro (generalmente T2,5A 250V). Se il problema persiste, consultare un tecnico qualificato.

MANUALE UTENTE Ayra Pro 8 RCF

1. Leggere e conservare queste istruzioni. Prestareattenzione a tutti gli avvertimenti e seguire tutte le istruzioni.
2. Nonutilizzarequestoapparecchioin vicinanza di acqua.
3. Pulire solo con un panno asciutto.
4. Non bloccare alcuna aperture di ventilazione. Installare secondo le istruzioni del produttore. Non installare questa apparecchiatura in spazi confinati o "incassati" come una libreria o un'unità simile e mantenere buone condizioni di ventilazione. La ventilazione non dovrebbe essere impedita coprendero le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.
5. Non installare vicino a fonti di calore come radiatori, diffusori di aria calda, stufe o altri apparecchi (inclusi gli amplificatori) che producono calore. Non collocare fonti di fiamma esposte come candele accese sull'apparecchio.
6. Non annullare l'obiettivo di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lamelle e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.
7. Proteggere il cavo di alimentazione dall'essere calpestato o schiacciato, in particolare in prossimità di spine, prese e nel punto in cui esce dall'apparecchio.
8. Utilizzato solo accessori / accessori specificati dal produttore.
9. Scollegare l'apparecchio durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.
10. Rivolgersi a personale di assistenza qualificato per tutti gli interventi di manutenzione. La manutenzione è necessaria quando l'apparecchio è stato danneggiato in qualsiasi modo, come in presenza di cavo di alimentazione o spina danneggiati, liquido versato o oggetti caduti nell'apparecchio; apparecchio esesto a pioggia o umidità, apparecchio non funzionante o abbandonato.
11. Fonti di alimentazione: quello prodotto deve essere collegato a un alimentatore solo del tipo descritto in queste istruzioni operative o come indicate sull'unità.
12. Acqua e umidità: quello prodotto devese tenuto lontano dal contatto diretto con liquidi. L'apparecchio non devese essere esposto a gocciolamenti o schizzi e non devese essere posto sull'apparecchio alcun oggetto pieno di liquidi, come vasi o bicchieri.
13. Terminale di messa a terra di protezione : l'apparecchio deve essere collegato a una presa di rete con un collegamento di messa a terra di protezione.
14. Quando si sposta o non si utilizza l'apparecchio, fissare il cavo di alimentazione (ad es. avolverlo con una fascetta per cavi). Fare attenzione a non danneggiare il cavo di alimentazione. Prima di riutilizarlo, assicurarsi che il cavo di alimentazione non sia stato danneggiato. Se il cavo di alimentazione è stato danneggiato, portare l'unità e il cavo a un tecnico qualificato per la riparazione o la sostituzione secondo quando specificato dal produttore.
15. Scollegare il cavo di alimentazione prima di eseguire la manutenzione.
16. Sostituire i componenti critici solo con parti di fabbrica o equivalenti raccomandiati.
17. Per le unità con alimentazione in corrente alternata: prima di restituire l'unità riparata all'utente, utilizzare un ohmetro per misurare sia le spine della spina CA che tutte le parti metalliche esposte. La resistenza dovrebbe essere superiore a 2.000.000 ohm.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE ALCUN COPERCHIO. NESSUNA PARTE SOSTITUIBILE DALL'UTILIZATORE PRESENTE ALL'INTERNO.

TENSIONE PERICOLOSA: il significato del lampo con punta a freccia all'interno del triangolo equilatero serve ad avvisare l'utente della presenza di "tensioni pericolose" non isolate all'interno del contentatore del prodotto che possono essere di ampiezze sufficienti a costituire un rischio di scossa elettrica.

ISTRUZIONI: Il punto esclamativo all'interno del triangolo equilatero ha lo scopo di avvisare l'utente della presenza di importanti istruzioni operative e di manutenzione (assistenza) nella documentazione che accompaniesna quello apparecchio.

SERVICE INSTRUCTION

SAFETYNOTICES

AVVERTENZA: per ridurre il rischio di incendi o scosse elettriche, non esporre quello apparecchio alla pioggia o all'umidità. Le apparecchiature elettriche non dovrebbero MAI essere conservate o immagazzinate in ambienti umidi.

ATTENZIONE (solo per i modelli U.S.A. e CANADA): PER EVITARE SCOSSE ELETTRICHE NON UTILIZZARE QUESTA SPINA (POLARIZZATA) CON UN CAVO DI PROLUNGA, PRESA O ALTRO USCITA A MENO CHE LE LAME POSSONO ESSERE INSERITE COMPLETAMENTE IN MODO DA EVITARE L'ESPOSITIZIONE DELLA LAMA.

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

• apparecchiature che producono campi elettromagnetici di forte intensità;
  -cavi direte;
  -linee che alimentano altoparlanti.

Gli apparatusi considerati nel presente manuale sono idonei per essere utilizzati in Ambienti Elettromagnetici da E1 a E3 come indicato nella Normativa EN 55103-1/2: 2009.

NOTES IMPORTANTES

PRECAUZIONI D'USO

PRECAZIONI D'USO

• Collocare il prodotto lontano da fonti di calore e lasciare dello spazio libero intorno per garantire la circolazione dell'aria.
• Non sovraccaricare quello prodotto per lunghi periodi.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

NOTE IMPORTANTI

Prima di collegare ed utilizzare quello prodotto, leggere attendamente le istruzioni contenate in quello manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avventenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimo la RCF S.p.A. da agli responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai quello prodotto alla pioggia o all'umidità.

NOTE IMPORTANTI

ATTENZIONE

DESCRIZIONEGENERALE

AYRA PRO è una gamma di nearfield monitor di riferimento da studio a due vie progettata per applicazioni professionali, ma usualmente adatta al tuo studio di registrazione casalingo. La series AYRA PRO è composta da tre modelli: AYRA PRO5, AYRA PRO6 e AYRA PRO8 con tweeteter a cupola morbida da 1" di alta qualità e woofer in composto da 5", 6.5" e 8".

La série AYRA PRO dispone di un DSP interno dedicato che ottimizza la risposta in frequenza e la dinamica. Dotato dell'escludiva elaborazione RCF FiRPHASE, AYRA PRO è il primo monitor da studio della sua categoria avantare una sorrendente risposta di fase a 0^ . In termini semplici, FiRPHASE allinea tutte le frequenze dell'intero spettro audio per essere emesse esattamente dello stesso momento. Ciò rende l'uscita del sono più definita con transienti più vividi e dettagliati, migliorando allo stesso tempo la dinamica e il timbro naturale dei suoni.

La série AYRA PRO è ottimizzata per offrir il miglior suono per una varietà di applicazioni. Sia che tu stia lavorando con un mix nearfield nel tuo studio o una regia broadcast, o esplicamente hai bisogno di alcuni ottimi diffusori per il loroystema di intrattenimento domestico, avrai bisogno di un suono definito e potente. Grazie alla porta bass reflex frontale, AYRA PRO dirige una porzione maggiore di energia in avanti, lontano dalle pareti posteriori.

UN ACCURATO SISTEMA DI MONITORING

PERFORMANCE DI ULTIMAGENERAZIONE

PRECISION TRANSDUCERS

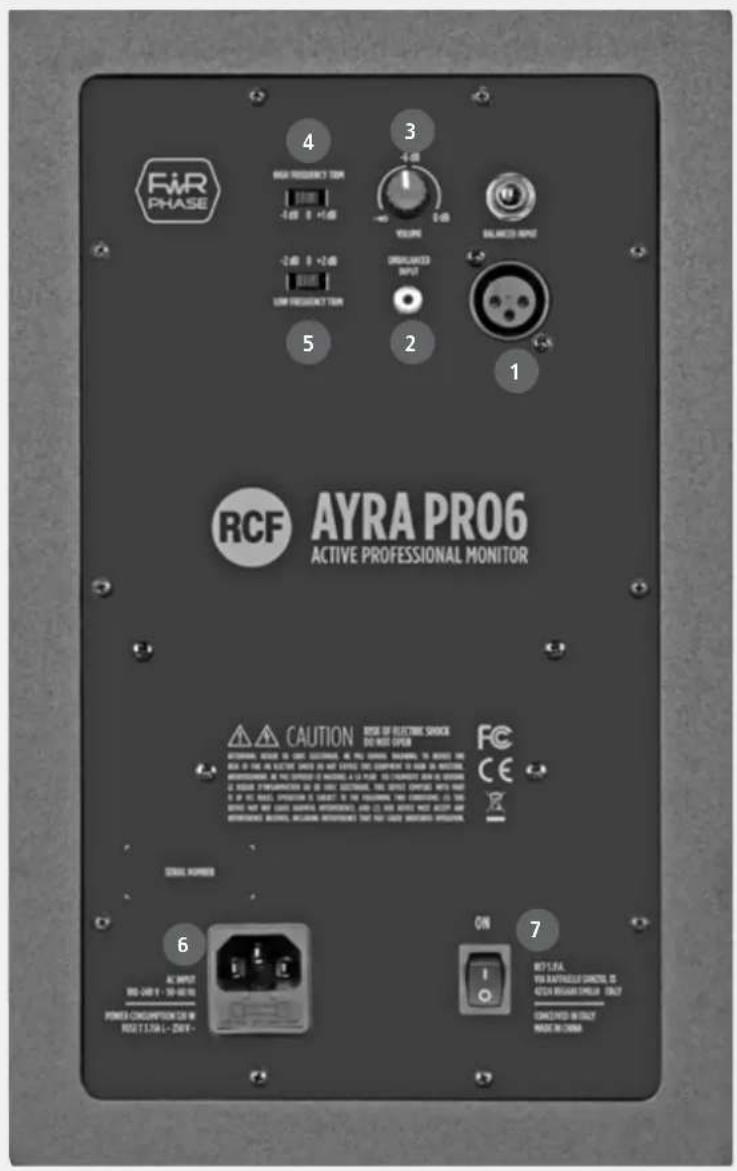

INGRESSI XLR (BAL / UNBAL), JACK TRS, Ilsystema accetta connettori di ingresso JACK TRS o XLR. Questi ingressi bilanciati sono essere utilizzati per collegare sorgenti audio bilanciate o sbilanciate a livello di linea.
2 RCA INPUT (UNBAL). Ilsystema accetta connettori di ingresso RCA. Questi ingressi sbilanciati possono essere utilizzati per collegare sorgenti audio sbilanciate a livello di linea.
3 VOLUME IN INGRESSO. Regola il livello del segnale in ingresso.
4 REGOLAZIONE ALTE FREQUENZE. Quito interruptore regola il guadagno dell'amplificatore delle alte frequenze con un controllo di -1dB, 0dB, +1dB. Utilizzare questo controlled per abbinarere perfettamente la risposta della curva AYRA PRO ad agli specifica acustica della stanza.
5 REGOLAIZIONE BASSE FREQUENZE. Questo interruptore regola il guadagno dell'amplificatore delleasse frequenze con un controllo di -2dB, 0dB, +2dB. Utilizzato questo controlo per abbinare perfettamente la risposta della curva AYRA PRO ad agli specifica acustica della stanza.
6 PRESA AC IN VDE AC. Presa AC VDE per collegare il diffusore all'alimentazione CA.
7 I nrruttore generale di ALIMENTAZIONE. L'interruttore di alimentazione accende e spagne l'alimentazione CA.

II connettore di ingresso XLR segue il seguente standard AES:

I monitor AYRA PRO dispongono di un alimentatore interno universale da 90-240V.

Sul pannello posteriore trovano posto tutti i controlli, gli ingressi di segnale e di alimentazione.

A quello punto potete inseire il connettore di alimentazione e il connettore di segnale, ma prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarea un mixer); è importanteanche che il mixer sia gia acceso al momento in cui viene acceso il diffusore a lui collegato.

Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori in presenza di forti segnali in ingresso (evitando di causare danni al diffusore stesso ma soprattutto alle persona che vi si possono trovare davanti) e inoltre di far arrivare agli altoparlanti e al pubblico i fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. Infatti è Buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dello montaggio e le prime ad essere spente alla fine del loro utilizzo.

A Anything potenti potete accendere il diffusore e alzare il controlo di livello fino alla linea. marcatrice presente sulla scala tra "0" e MAX", per poi correggere successivamente il livello a seconda delle necessità.
