MANUALE UTENTE 1966 4955711132BB6C Girard-Perregaux

GARANZIA INTERNAZIONALE 133

PRECAUZIONI NELL'USO E MANUTENZIONE 135

PRECAUZIONI RELATIVE ALL'IMPERMEABILITÀ 136

MANUALE D'USO 138

REGOLAZIONI 138

CORONA 138

CARICA 139

FUNZIONI PRATICHE 141

ORE E MINUTI 141

DATA 145

INDICATORE DELLA RISERVA DI MARCIA 147

SECONDO FUSO ORARIO 148

INDICATORE DELLE ORE DEL MONDO 150

SCALA TACHIMETRICA 152

CRONOGRAFO 153

FUNZIONI ASTRONOMICHE 154

INDICATORE GIORNO/NOTTE

154

INDICATORE DELLE FASI LUNARI 155

BI-RETRO 157

CALENDARIO COMPLETO 160

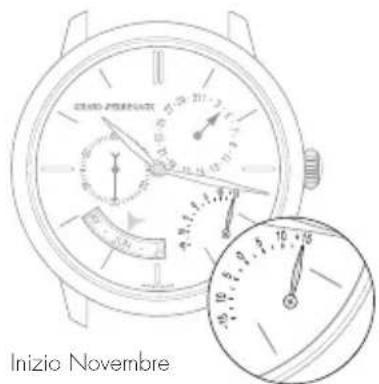

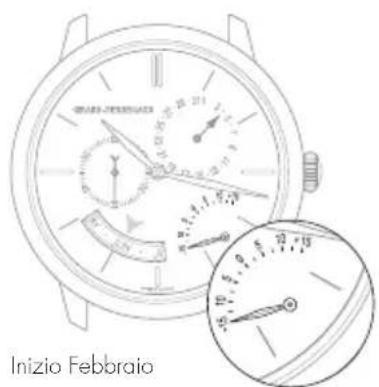

CALENDARIO ANNUALE ED EQUAZIONE DEL TEMPO 163

CALENDARIO PERPETUO 166

Lei ora è il fortunato proprietario di un orologio Girard-Perregaux e La ringraziamo per la Sua fiducia.

I nostri orologiai e artigiani padroneggiano alla perfezione tutte le competenze necessarie alla creazione di pezzi eccezionali, dall'orologeria tradizionale alle più moderne tecnologie.

La nostra storia, che prosegue ininterrottamente da oltre due secoli, decine di brevetti orologieri e la nostra ricerca costante di innovazione hanno reso la nostra Maison uno dei nomi più prestigiosi dell'Alta Orologeria svizzera.

Questo patrimonio è il nostro bene più prezioso e siamo onorati di annoverarLa tra i suoi depositari.

La invitiamo a consultare le istruzioni per l'uso e Le auguriamo bei momenti con il Suo orologio Girard-Perregaux.

GARANZIA INTERNAZIONALE

La seguente garanzia internazionale si applica a tutti gli orologi Girard-Perregaux acquistati presso i rivenditori autorizzati dal marchio Girard-Perregaux, presentati per riparazione o controllo in garanzia in tutti i paesi.

Soltanto i Centri di Assistenza autorizzati Girard-Perregaux hanno la facoltà di assicurare il servizio previsto dalla garanzia internazionale, in conformità alle istruzioni di Girard-Perregaux. Eventuali servizi, riparazioni o altri interventi sull'orologio non eseguiti da un Centro di Assistenza autorizzato Girard-Perregaux renderanno nulla la garanzia internazionale.

Garantiamo il Suo orologio contro qualsiasi difetto di conformità e contro tutti i difetti derivanti dai materiali utilizzati, per un periodo di due anni a partire dalla data di acquisto. Nel caso in cui, durante questo intervallo di tempo, il Suo orologio evidenziasse uno di tali difetti, ci impegniamo a ripararlo gratuitamente. Dopo la scadenza del periodo di garanzia, la riparazione (pezzi di ricambio e manodopera) Le verrà addebitata.

Per usufruire di tale garanzia, dovrà presentare copia del certificato di garanzia, debitamente compilato, datato, timbrato e firmato da un concessionario o distributore autorizzato. Le raccomandiamo inoltre di conservare con cura il certificato di garanzia internazionale Girard-Perregaux, perché solo questo rende valida la garanzia.

In caso di necessità, Le consigliamo di consegnare l'orologio che deve essere controllato o riparato a uno dei nostri distributori esclusivi o concessionari autorizzati che si incaricherà di inviarlo al nostro Centro di Assistenza autorizzato più vicino. Potrà anche inoltrare direttamente l'orologio a uno dei nostri Centri di Assistenza autorizzati.

In caso di spedizione dell'orologio, Le raccomandiamo di imballarlo con molta cura e di accertarsi di inviarlo in modo sicuro al fine di evitare incidenti nel corso del trasporto.

Girard-Perregaux non può in alcun modo garantire l'autenticità dei prodotti Girard-Perregaux acquistati al di fuori della rete di distribuzione ufficiale e dei concessionari autorizzati.

Questa garanzia Le conferisce i diritti specifici appena elencati, ai quali possono aggiungersi altri diritti che variano da un paese all'altro.

Sono esclusi dalla garanzia:

La pila, i cinturini in pelle, in caucciù e in tessuto;
Le alterazioni dovute all'usura e al normale invecchiamento dell'orologio (in particolare rigature, graffi, ecc.);
I danni procurati intenzionalmente a causa di manipolazione scorretta, negligenza o incidente;
I danni risultanti da un impiego anomalo o improprio (in particolare colpi o schiacciamenti);
Gli orologi il cui numero di identificazione o altri segni di identificazione siano stati intenzionalmente cancellati o alterati;
La perdita e il furto;
I danni causati da eventi naturali quali incendi, catastrofi naturali e eventi bellici;
Qualsiasi difetto derivante dall'aggiunta di uno o più accessori non provenienti dalla Manifattura Girard-Perregaux comporta automaticamente la fine della garanzia.

PRECAUZIONI NELL'USO E MANUTENZIONE

Il suo orologio è stato fabbricato a mano con la massima cura e l'accompagnerà ancora per molto tempo se adotterà le seguenti precauzioni:

1. Precauzioni nell'uso e manutenzione

Corona e pulsanti dell'orologio non devono essere azionati in acqua. Se l'orologio è dotato di corona avvitata, faccia attenzione che non entri mai a contatto con l'acqua quando la corona è svitata;
- Eviti gli sbalzi termici e l'esposizione dell'orologio a temperature estreme, inferiori a 0° o superiori a 60° (sauna, hammam, ecc.);
- Eviti l'uso di prodotti corrosivi/chimici per la pulizia dell'orologio;
- Eviti il contatto con determinate sostanze chimiche (benzina, diluenti, profumi, prodotti di pulizia, colle, vernici, ecc.), al fine di evitare il deterioramento dell'orologio e del suo cinturino in pelle;
- Eviti di esporre l'orologio a campi magnetici intensi (calamite, altoparlanti, ecc.);
- Eviti i colpi violenti;
- Non lasci l'orologio inutilizzato per lunghi periodi. Indossarlo regolarmente evita che gli oli contenuti nel movimento si condensino;
- Non cerchi mai di aprire la cassa dell'orologio;
- Dopo un bagno in mare, sciacqui sempre il suo orologio con acqua dolce. Non faccia il bagno con il cinturino in pelle per evitare un'usura accelerata.

2. Servizio di manutenzione

Per garantire la precisione che Lei ha il diritto di pretendere anche dopo anni d'uso, Girard-Perregaux Le consiglia di far controllare l'orologio presso un Centro di Assistenza autorizzato ogni 2 o 3 anni.

PRECAUZIONI RELATIVE ALL'IMPERMEABILITÀ

Il suo orologio è stato sottoposto a controlli di impermeabilità presso i nostri laboratori a seconda del livello di protezione richiesto, al fine di garantire i seguenti utilizzi:

ATTIVITÀ / GRADO DI IMPERMEABILITÀ	3 atm - 3 bar30 m - 100 ft	5 atm - 5 bar50 m - 165 ft	10 atm - 10 bar100 m - 330 ft	50 atm - 50 bar500 m - 1650 ft
Pioggia, schizzi	sì	sì	sì	sì
Doccia, bagno, sport nautici di superficie	no	sì	sì	sì
Nuoto, immersione libera	no	no		sì
Immersione subacquea	no	no	no

sì

1. Precauzioni relative all'impermeabilità

Il Suo orologio è stato attentamente controllato e manterrà inalterata la sua impermeabilità a condizione di adottare le seguenti precauzioni:

• Si accerti che la corona e i pulsanti dell'orologio siano nella posizione iniziale (posizione 0) al fine di evitare danni al meccanismo. A questo fine, prema la corona contro la cassa.
• Se l'orologio è dotato di corona avvitata, si accerti che sia bloccata dopo ogni regolazione e prima dell'uso in ambiente acquatico. A questo fine, avviti la corona in senso orario tenendola premuta contro la cassa del suo orologio.
• La corona e i pulsanti dell'orologio non devono mai essere azionati sott'acqua o quando l'orologio è a contatto con l'acqua o bagnato.

2. Controllo d'impermeabilità

L'impermeabilità del Suo orologio è garantita da un sofisticato sistema di guarnizioni. Queste subiscono le aggressioni di diversi fattori esterni (sudore, variazioni di temperatura, raggi ultravioletti, acqua clorata o salata, polveri, ecc.). Di conseguenza, al fine di consentire alle guarnizioni di svolgere il loro compito alla perfezione, Girard-Perregaux Le consiglia di far controllare l'orologio presso un Centro di Assistenza autorizzato Girard-Perregaux ogni 2 o 3 anni per verificarne l'impermeabilità.

La corona è un componente che permette di accedere alla regolazione delle varie funzioni del suo orologio, come la correzione dell'ora, la carica manuale e su certi modelli la correzione del giorno e della data.

Corona semplice

Regolazione

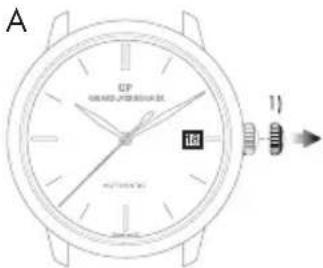

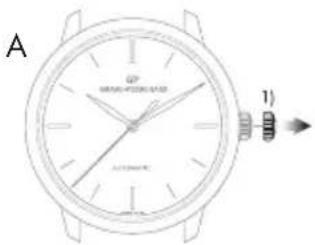

A. Tiri la corona per procedere alle varie regolazioni.
B. Al fine di garantirne l'impermeabilità, è necessario riportare la corona in posizione 0) dopo ogni utilizzo. A tale scopo, prema la corona contro la cassa come illustrato a lato.

Corona avvitabile

La corona avvitabile assicura una perfetta impermeabilità fino alla profondità per cui è stato progettato il modello.

Regolazione

A. Sviti la corona per procedere alle varie regolazioni. A tale scopo, giri la corona in senso antiorario.
B. Al fine di garantirne l'impermeabilità, è necessario riavvitare la corona in posizione 0) dopo ogni utilizzo. A questo fine, avviti la corona in senso orario tenendola premuta contro la cassa del suo orologio come illustrato a lato.

CARICA

Introduzione

La carica permette al movimento d'immagazzinare l'energia necessaria al buon funzionamento del suo orologio.

I movimenti meccanici realizzati e prodotti all'interno della Manifattura Girard-Perregaux possono essere di tipo manuale o automatico, a seconda del modello del Suo orologio.

Movimento meccanico a carica manuale

Per funzionare normalmente, l'orologio dotato di questo tipo di movimento necessita di essere regolarmente caricato a mano. A seconda del modello e della riserva di carica del suo orologio, fra una carica e l'altra possono trascorrere da 30 a 60 ore.

Regolazione

Per caricare il Suo orologio giri la corona in senso orario quando questa si trova in posizione 0) o 0') se l'orologio dispone di corona avvitata. Quando avverte maggiore resistenza significa che il meccanismo è caricato a sufficienza.

Avvertenza: non forzare quando la resistenza aumenta, altrimenti si rischia di danneggiare il meccanismo del movimento.

GP GRAND-INTERMAGUER 18 AUTOMATIC

Movimento meccanico a carica automatica

Questo tipo di orologio immagazzina automaticamente energia quando lo indossa al polso. Infatti, i Suoi gesti quotidiani permettono alla massa oscillante di effettuare dei movimenti rotatori che, grazie ad un sistema di ingranaggi, restituisce l'energia al movimento e gli permette di caricarsi automaticamente. Indossarlo quotidianamente basta a garantire la riserva di marcia necessaria al corretto funzionamento del Suo orologio, senza che sia necessario caricarlo.

Se il Suo orologio non è stato indossato per diversi giorni consecutivi, sarà necessario caricarlo manualmente. Per farlo, consultare il paragrafo precedente "Movimento meccanico a carica manuale".

Movimento al quarzo

Gli orologi al quarzo attingono l'energia necessaria da una pila e non richiedono alcuna ricarica. La pila deve essere sostituita periodicamente, ogni 2 anni circa. A questo scopo, si rivolga a uno dei Centri di Assistenza autorizzati Girard-Perregaux.

Riciclaggio

Le pile nuove o usate non devono essere smaltite con i rifiuti domestici, ma in un idoneo punto di raccolta per il riciclo delle apparecchiature elettriche, elettroniche e delle pile. Accertandosi che questi prodotti siano smaltiti in modo idoneo, contribuirà a prevenire conseguenze potenzialmente negative per l'ambiente e la salute umana. Il riciclo dei materiali contribuirà alla conservazione delle risorse naturali.

Nome del componente	Sostanze pericolose
	Piombo (Pb)	Mercurio (Hg)	Cadmio (Cd)	Cromo esavalente (Cr (VI))	Polibromodifenili (PBB)	Polibromodifenileteri (PBDE)
Componenti in ottone (platina e ponti)	X	0	0		0	0

0

FUNZIONI PRATICHE

ORE E MINUTI

Introduzione

La regolazione dell'ora del Suo orologio si effettua mediante la corona. Quest'ultima può essere a due o tre posizioni, a seconda del modello del Suo orologio.

Corona a due posizioni

O) Posizione di carica manuale del movimento (corona non estratta).

1) Posizione di regolazione dell'ora (corona estratta).

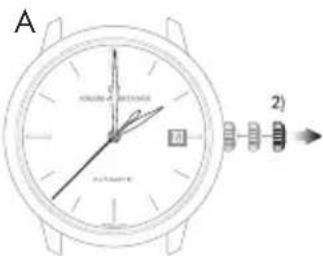

Corona a tre posizioni

0) Posizione di carica manuale del movimento (corona non estratta).

1) Posizione di regolazione della data (corona semi estratta).

2) Posizione di regolazione dell'ora (corona completamente estratta).

GP GARLAD PERMEANATE AUTOMAT 10 (0) 1)

GP GRASSO, PRAVATION 18 AUTOMATO 0) 1) 2)

A 2)

Se il Suo orologio è dotato di un datario, si assicuri che la posizione delle lancette corrisponda a un cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

B 21

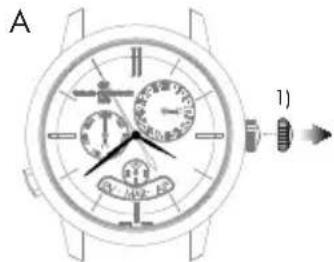

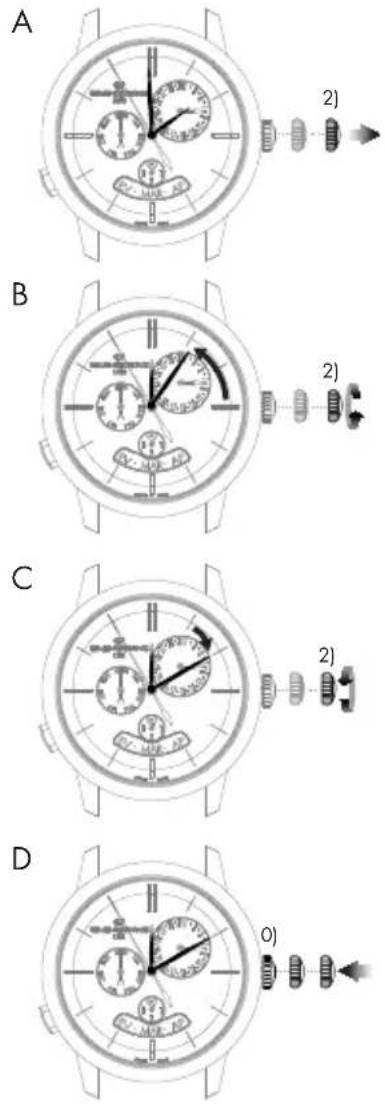

Regolazione

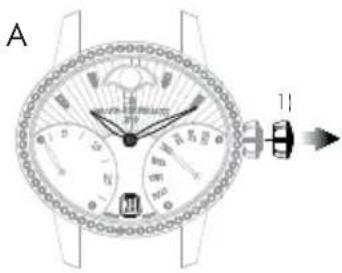

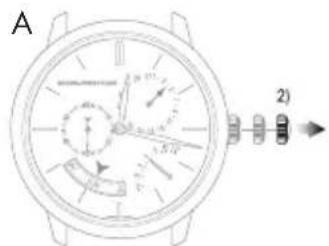

A. Estragga la corona in posizione di regolazione dell'ora. Negli orologi con indicazione dei secondi, la lancetta dei secondi si ferma.
B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermanla sul minuto desiderato.

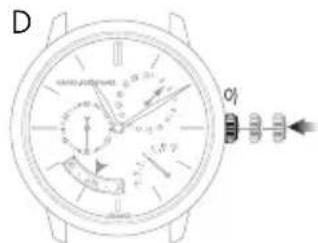

D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

D 01 A-1200000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

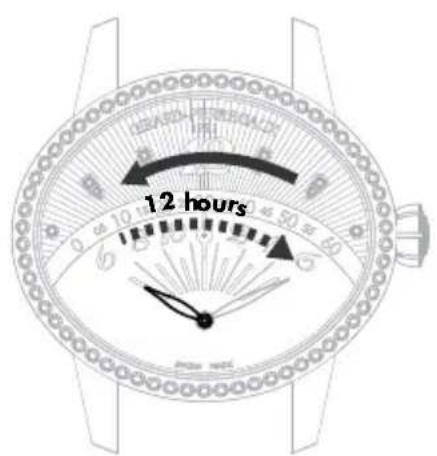

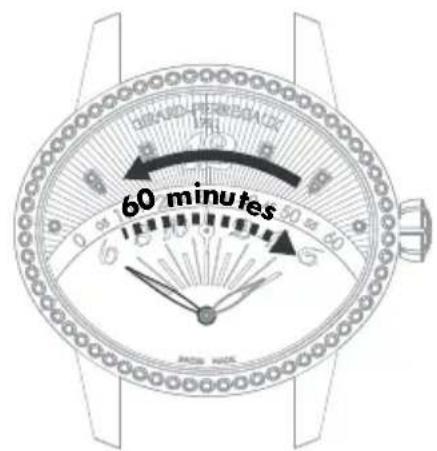

Visualizzazione retrograda

Le lancette retrograde delle ore e dei minuti si muovono rispettivamente dalle ore 6 alle ore 6 (da sinistra a destra) e da 0 a 60 minuti (da sinistra a destra) prima di ritornare istantaneamente al punto di partenza dove ricominciano la loro marcia.

12 hours

Lancetta delle ore Lancetta dei minuti

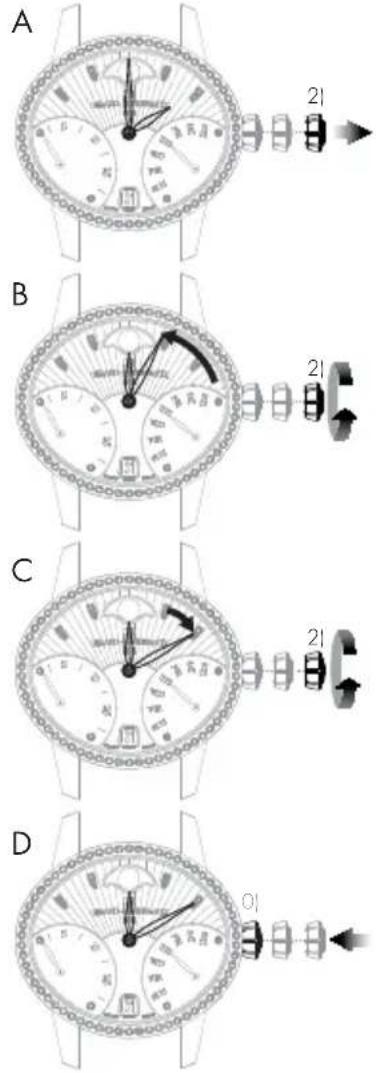

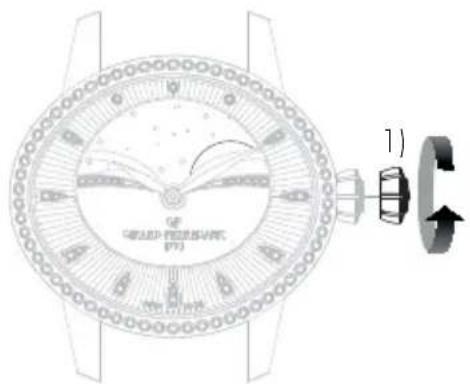

A. Estragga la corona in posizione di regolazione dell'ora.
B. Ruoti la corona in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0). la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

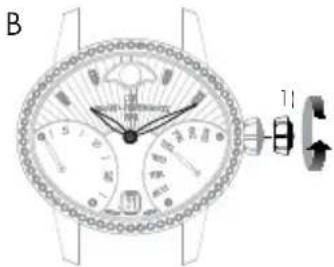

DATA

Introduzione

L'indicazione della data presenta il numero del giorno del mese.

La regolazione della data permette di correggere rapidamente la data del Suo orologio, senza modificare l'ora. L'indicazione della data è sincronizzata con la lancetta delle ore e dei minuti. Tuttavia, per un calendario semplice, è necessario correggere la data di tutti i mesi che non hanno 31 giorni.

Avvertenza: non proceda alla correzione della data fra le ore 20:00 e le ore 8:00, quando il meccanismo di cambiamento della data è in movimento, altrimenti il movimento potrebbe danneggiarsi.

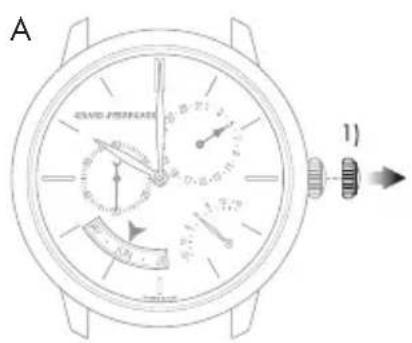

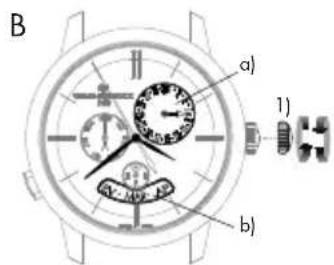

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Ruoti la corona in senso orario fino a far apparire la data corretta nella finestrella (a seconda del modello, il senso di rotazione può essere invertito).

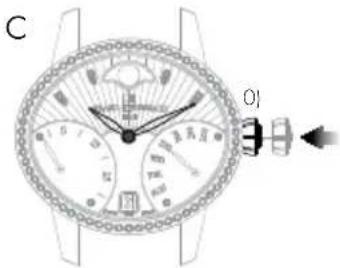

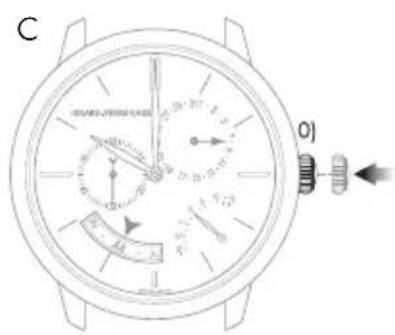

C. Alla data desiderata, riposizioni la corona contro la cassa, in posizione 0).

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

Datario a lancetta

Se il Suo orologio possiede un'indicazione della data a lancetta, la correzione si esegue per mezzo del correttore, situato sulla cassa del Suo orologio.

Prema sul correttore, aiutandosi con il piccolo strumento fornito insieme all'orologio, finché la lancetta del calendario non indica la data desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

INDICATORE DELLA RISERVA DI MARCIA

Introduzione

Questa indicazione permette di conoscere in tempo reale lo stato di carica del movimento del Suo orologio o il tempo di funzionamento rimanente, prima che sia necessario caricare l'orologio.

Lettura

Lo stato di riserva di marcia del Suo orologio è indicato da una piccola lancetta che si sposta lungo un semicerchio graduato.

Regolazione

L'indicazione della riserva di marcia è sincronizzata con il movimento, quindi non richiede alcuna regolazione.

GP DRARD-PERREQAUX

Vicina all'arresto Completa

SECONDO FUSO ORARIO

Introduzione

Questa funzione, particolarmente apprezzata dai viaggiatori, consente di visualizzare contemporaneamente due fusi orari: l'ora di riferimento ('home time') e l'ora locale.

Lettura

L'ora di riferimento ('home time') è indicata sul disco centrale graduato su 24 ore. L'ora locale è invece indicata in modo tradizionale mediante graduazione esterna.

Regolazione

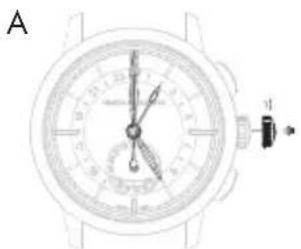

Ora e minuto di riferimento ('home time')

Prima di effettuare qualsiasi correzione, si assicuri che la posizione delle lancette corrisponda a un cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

Avvertenza: la lancetta del datario segue esclusivamente la lancetta delle ore locali (regolazione mediante i pulsanti a ore 2 e a ore 4).

A. Estragga la corona dell'orologio in posizione di regolazione dell'ora, in posizione 1). La lancetta dei secondi si ferma.
B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata meno 5 minuti. Questa regolazione sposta contemporaneamente le lancette delle ore e dei minuti di riferimento ('home time') e la lancetta delle ore locali.

C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo una qualsiasi regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di preservare l'impermeabilità dell'orologio ed evitare eventuali danni al meccanismo. A questo fine vedere il capitolo "Corona".

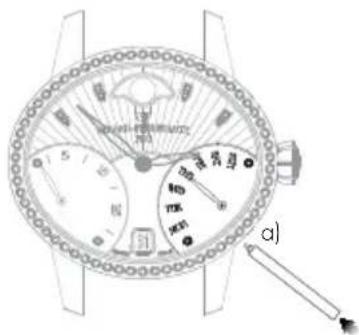

Datario a lancetta

Prema il correttore a) a ore 8 con il piccolo utensile fornito insieme all'orologio fino a quando la lancetta del datario non indica la data desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: tra le 23:00 e mezzanotte, la correzione della data con il correttore a) consentirà un avanzamento di un solo giorno. Questa manipolazione, tuttavia, non danneggerà il meccanismo.

Secondo fuso orario (ora locale)

I pulsanti a ore 2 e a ore 4 Le consentiranno di far avanzare o retrocedere la lancetta delle ore del secondo fuso orario (ora locale). Premendo una volta sul pulsante si avanza o si retrocede di un'ora.

C

Premere per portare avanti le lancette Premere per portare indietro le lancette

INDICATORE DELLE ORE DEL MONDO

Introduzione

Questa funzione consente di conoscere l'ora delle 24 maggiori città del mondo contemporaneamente alla Sua. A tale scopo, il quadrante del Suo orologio è caratterizzato da un disco delle "24 ore" sincronizzato con la lancetta delle ore, nonché da un secondo disco girevole, sul quale sono indicati i nomi delle città. L'ora di ogni fuso orario si legge sul disco delle 24 ore in corrispondenza della città di riferimento.

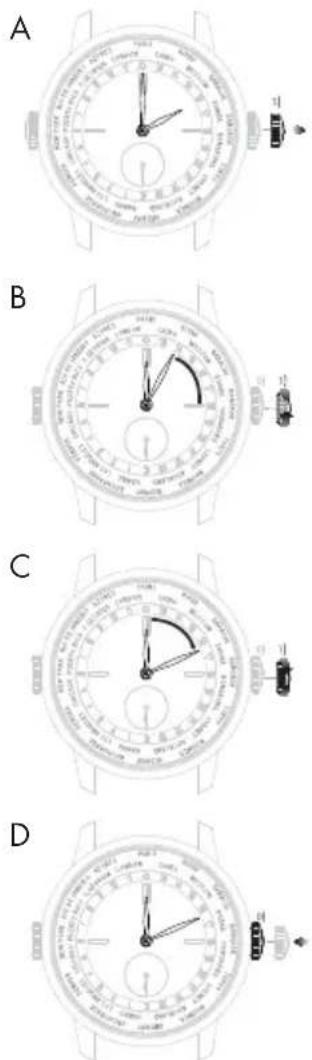

Regolazione

Ore e minuti

A. Sviti ed estragga la corona dell'orologio alle ore 3 in posizione di regolazione dell'ora, in posizione 1). La lancetta dei secondi si ferma.
B. Ruoti la corona in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti in senso orario per fermanla sul minuto desiderato.
D. All'ora desiderata, riavviti nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riavviti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo.

Il disco delle "24 ore" è sincronizzato con la lancetta delle ore e dei minuti. Non occorre quindi regolarlo.

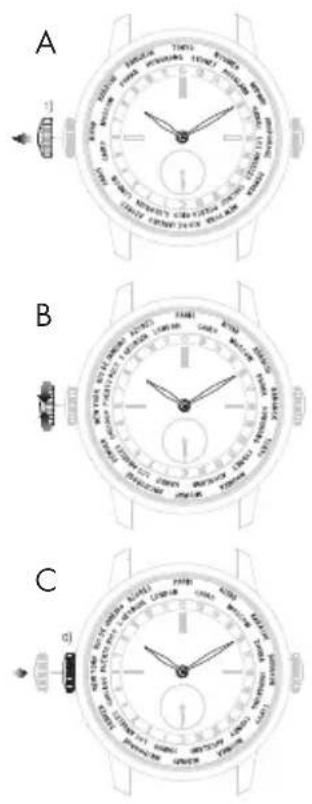

Anello delle città

A. Sviti la corona alle ore 9 in posizione 1).
B. Ruoti la corona in modo da posizionare sulle ore 12 la città corrispondente al fuso orario del luogo in cui si trova.
C. Quando il fuso orario desiderato è posizionato correttamente a ore 12, riposizioni la corona contro la cassa, in posizione 0).

Avvertenza: dopo aver effettuato una regolazione, riavviti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo.

Ora solare / Ora legale

Ai fini del risparmio energetico, alcuni paesi hanno adottato l'ora legale, che consiste nell'aggiungere un'ora all'ora solare durante la stagione estiva.

Il Suo orologio 1966 WW.TC non tiene conto dell'ora legale, in quanto questa non viene adottata da tutti i paesi (Giappone, Cina, Taiwan, ecc.). In questo periodo si dovrà quindi considerare la differenza di un'ora.

24 fusi orari

I 24 fusi orari, ognuno dei quali copre 15º di longitudine (vale a dire un'ora ciascuno) e che hanno come origine il meridiano di Greenwich, sono alla base della misura del Tempo Universale (U.T.). Mentre l'indicazione dell'ora dipende dal fuso, quella dei minuti è comune, indipendentemente dal fuso orario.

A B C

SCALA TACHIMETRICA

Introduzione

Questa funzione consente di misurare la velocità media sulla distanza di un chilometro.

Lettura

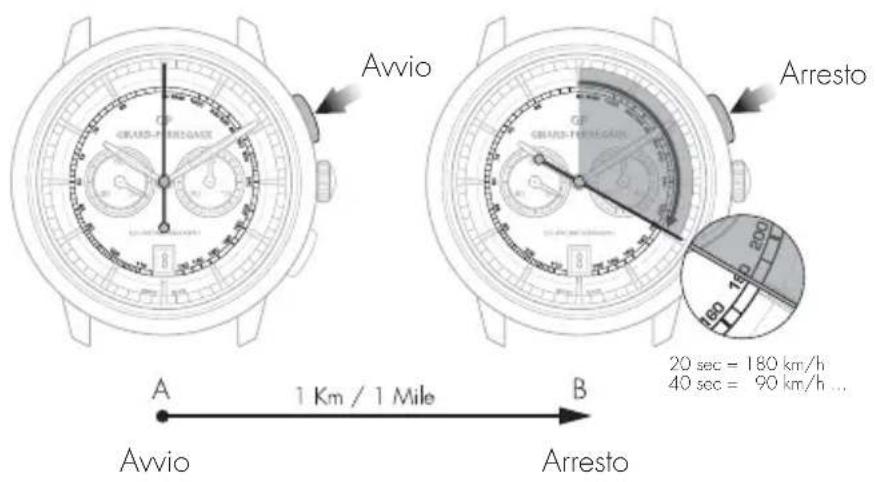

Prendiamo una strada con due pietre miliari A e B situate a una distanza di un chilometro. Quando la Sua automobile passa davanti alla pietra A, attivi il cronografo e lo arresti quando la macchina passa davanti alla pietra B. Potrà leggere così la velocità media in chilometri/miglia all'ora sulla gradazione del tachimetro posto all'estremità della lancetta dei secondi centrali del cronografo.

Avvio AVvio 1 Km / 1 Mile B Arresto 20 sec = 180 km/h 40 sec = 90 km/h ...

CRONOGRAFO

Introduzione

Nel cronografo, i secondi vengono indicati da una grande lancetta situata al centro dell'orologio. L'indicazione dei minuti, ed eventualmente delle ore, è data di solito da 1 o 2 piccoli contatori.

La messa in marcia, l'arresto e l'azzeramento dei contatori sono direttamente legati a quelli della lancetta dei secondi centrali.

A seconda del modello, i minuti possono essere indicati anche da una lancetta posta al centro dell'orologio che punta su una gradazione situata ai margini del quadrante.

Regolazione

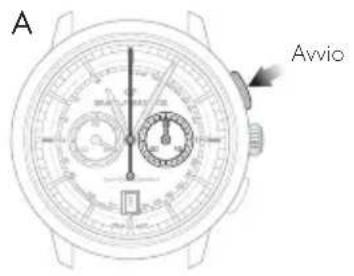

A. Prema sul pulsante del Suo orologio situato a ore 2: la lancetta dei secondi centrali si mette in marcia.
B. Prema di nuovo su questo pulsante: la lancetta dei secondi centrali si ferma.

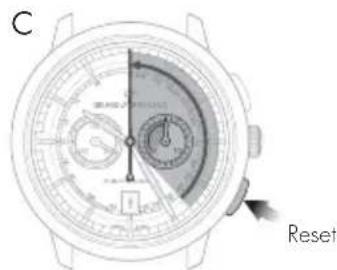

C. Prema sul pulsante del Suo orologio situato a ore 4: la lancetta dei secondi centrali e le lancette dei contatori ritornano sullo zero.

Avvertenza: quando la lancetta dei secondi centrali è in movimento, non azzeri mai il cronografo, in quanto il meccanismo potrebbe danneggiarsi. Si accerti sempre che la lancetta dei secondi centrali sia ferma prima di azzerare il cronografo.

A Avvio

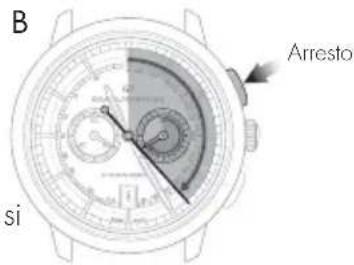

B Arresto si

C Reset

FUNZIONI ASTRONOMICHE

INDICATORE GIORNO/NOTTE

Introduzione

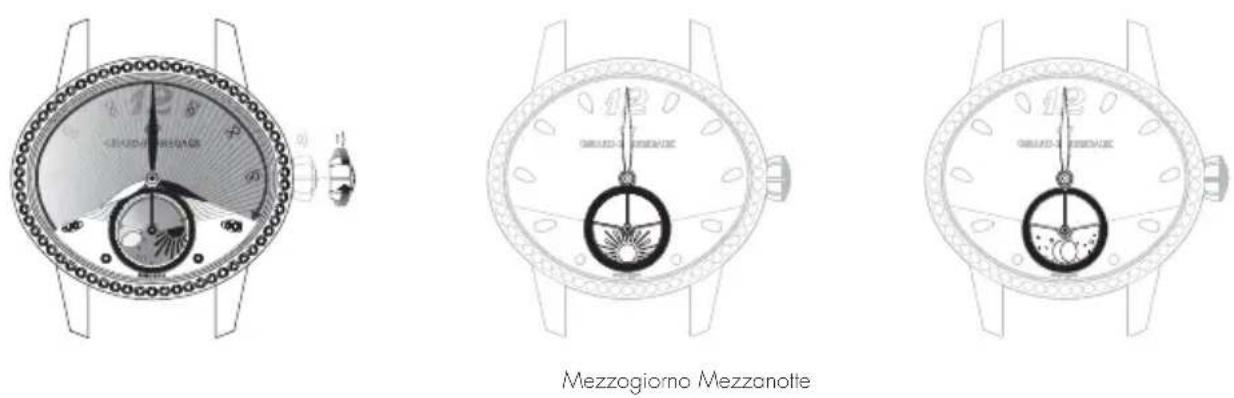

L'indicazione giorno/notte utilizza un disco che rappresenta il sole e la luna per indicare il giorno e la notte. L'apposita finestrella mostra una raffigurazione del cielo nel quale appare la forma della luna e del sole, secondo la progressione del giorno.

Lettura

Quando regola l'ora, faccia attenzione all'indicazione giorno/notte, in quanto è sincronizzata con l'indicazione di ore e minuti. Ad esempio, a mezzanotte in corrispondenza delle ore 6:00 deve comparire la luna mentre a mezzogiorno deve comparire il sole.

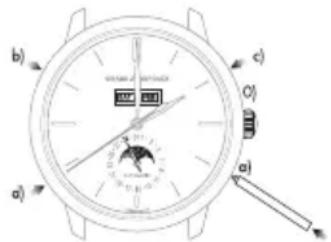

INDICATORE DELLE FASI LUNARI

Introduzione

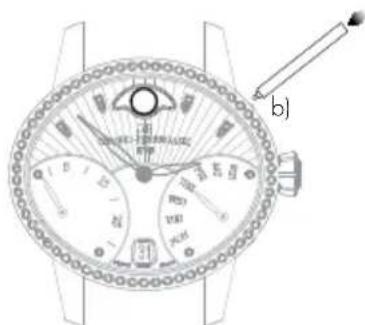

L'indicazione delle fasi lunari permette di riprodurre, per mezzo di un sistema a disco o a finestrella, il ciclo dell'astro della notte (luna nuova, primo quarto, luna piena, ultimo quarto). Così, l'apposita finestrella offre una rappresentazione del cielo nel quale la forma della luna viene mostrata in funzione del suo progresso nel mese lunare.

Lettura

Un disco decorato con due lune immerse in un cielo stellato gira all'interno di una finestrella.

All'inizio di ogni lunazione, una delle due lune appare nella parte sinistra della finestrella; forma inizialmente una sottile falce che emerge dal bordo arrotondato e cresce progressivamente con il passare dei giorni.

A metà della lunazione, la luna appare piena al centro della finestrella. Poi incomincia a scomparire gradualmente a destra, dietro alla seconda mascherina arrotondata.

Luna nuova Primo quarto Ultimo quarto Luna piena

Regolazione

Per gli orologi con correttore, prema sul correttore a), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché non visualizza la fase di luna desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: non proceda alla correzione dell'indicazione delle fasi lunari tra le ore 15:00 e le ore 3:00, altrimenti il movimento potrebbe danneggiarsi. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

Per gli orologi senza correttore, estragga la corona in posizione 1) e la ruoti in senso orario finché non visualizza la fase di luna desiderata.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

Con correttore Senza correttore

GATELLA 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1240 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1245 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1246 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1247 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1248 1249 1249 1249 1249 1249 1249 1249 1249 1249 1249 1249 1249 1249 1250

*Correttore a posizione variabile secondo il modello

GELEED PEEKSHAK (PT) 1)

BI-RETRO

Introduzione

Le lancette retrograde dei secondi e del giorno della settimana si muovono rispettivamente da 0 a 30 (dall'alto al basso) e da MON a SUN (dal basso in alto) prima di ritornare istantaneamente al punto di partenza dove ricominciano la loro marcia.

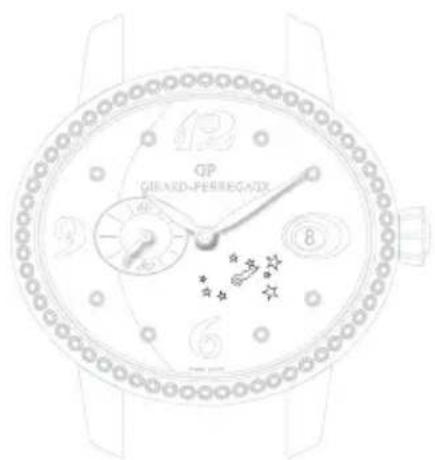

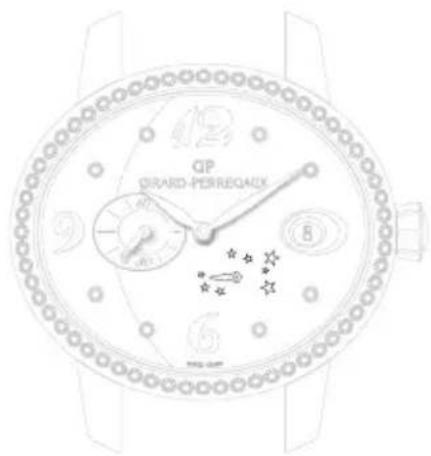

Regolazione

Ore e minuti

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 2).
B. Ruoti la corona in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0). la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

A 21 B 21 C 21 D

A 11

Data

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Ruoti la corona in senso orario fino a far apparire la data corretta nella finestrella.
C. Alla data desiderata, riposizioni la corona contro la cassa, in posizione 0).

B 11

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

C 01

Giorno della settimana

La correzione dei giorni della settimana si esegue premendo sul correttore a) posto alle ore 4:30 per mezzo di un piccolo strumento fornito insieme all'orologio. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: non proceda alla correzione del giorno della settimana fra le ore 19:00 e l'1:00 del mattino, quando il meccanismo di cambiamento della data è in movimento, altrimenti il movimento potrebbe danneggiarsi.

a)

Fasi di luna

Prema sul correttore b) posizionato alle ore 14:30, aiutandosi con il piccolo strumento fornito insieme all'orologio, finché non visualizza la fase di luna desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: non proceda alla correzione delle fasi lunari fra le ore 19:00 e l'1:00 del mattino, quando il meccanismo di cambiamento della data è in movimento, altrimenti il movimento potrebbe danneggiarsi. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi

nel periodo giusto della giornata.

b)

CALENDARIO COMPLETO

Introduzione

La complicazione orologiera chiamata "calendario completo" permette di visualizzare in modo leggibile, oltre alle ore ed ai minuti, anche la data, il giorno della settimana, il mese e l'indicatore delle fasi lunari.

Avvertenza: non proceda alla correzione delle indicazioni del calendario e delle fasi lunari fra le ore 15:00 e le ore 8:00, quando il meccanismo di cambiamento della data è in funzione, poiché si rischierebbe di danneggiare il movimento. Per accertarsene, verifichi il cambiamento del calendario e del giorno intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

Regolazione

Ore e minuti

Prima di effettuare qualsiasi correzione, si assicuri che la posizione delle lancette corrisponda a un cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifichi il cambiamento del calendario e del giorno intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 1). La lancetta dei secondi si ferma.
B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti, in senso orario, per fermanla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

A 1)

Prema sul correttore a) (situato a ore 4), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché la lancetta del calendario non indica la data desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

Avvertenza: il passaggio dal 31 all'1 causa un salto dell'indicatore del mese (passaggio al mese successivo).

Giorno della settimana

Prema sul correttore b) (situato a ore 10), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché il giorno della settimana desiderato non appare nella finestrella.

Mese

Prema sul correttore c) (situato a ore 2), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché il mese desiderato non appare nella finestrella.

Avvertenza: non proceda alla regolazione del mese quando l'indicazione della data o del calendario si situa fra il giorno 30 e il giorno 2, in quanto il meccanismo di cambio del mese è in funzione e si rischierebbe di danneggiare il movimento.

Fasi di luna

Prema sul correttore d) (situato a ore 8), aiutandosi con il piccolo strumento fornito insieme all'orologio, finché non visualizza la fase di luna desiderata. Una pressione sul correttore corrisponde all'avanzamento di un giorno.

CALENDARIO ANNUALE ED EQUAZIONE DEL TEMPO

Introduzione

A differenza del meccanismo del calendario tradizionale, il calendario annuale richiede la correzione della data solo per il mese di febbraio negli anni non bisestili, vale a dire 3 correzioni in totale in un ciclo di 4 anni.

Regolazione

Ore e minuti

Prima di effettuare qualsiasi correzione, si assicuri che la posizione delle lancette corrisponda a un cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 2). La lancetta dei secondi si ferma.
B. Ruoti la corona in senso orario in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

A 2)

B 2

C

D 0.5 V 0.2 V 0.1 V 0.0 V φ

Data e mese

Avvertenza: prima di eseguire qualsiasi correzione si accerti che l'indicazione dell'ora si trovi fra le ore 9:30 e le ore 20:30. Al di fuori di questo intervallo, la rotazione della corona in posizione 1) non produrrà alcun effetto. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Giri la corona finché la lancetta del calendario a) non indica la data desiderata. La rotazione della corona può effettuarsi in un senso o nell'altro. Il disco dei mesi b) è sincronizzato con il datario a lancetta, perciò non ha bisogno di essere regolato.
C. Alla data desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

Avvertenza: per i mesi di 30 giorni, il salto di data il primo del mese successivo si effettua con un intervallo di più o meno 4 ore e mezzo, passando per il giorno 31. Per il mese di febbraio, il salto di data il primo del mese di marzo si effettua su un periodo di più o meno 7 ore e mezzo, passando per i giorni 30 e 31.

A GOLD PENSUS 1)

B a) b)

C 10.5 20.5 30.5 40.5 50.5 60.5 70.5 80.5 90.5 100.5 110.5 120.5 130.5 140.5 150.5 160.5 170.5 180.5 190.5 200.5 210.5 220.5 230.5 240.5 250.5 260.5 270.5 280.5 290.5 300.5 310.5 320.5 330.5 340.5 350.5 360.5 370.5 380.5 390.5 400.5 410.5 420.5 430.5 440.5 450.5 460.5 470.5 480.5 490.5 500.5 510.5 520.5 530.5 540.5 550.5 560.5 570.5 580.5 590.5 600.5 610.5 620.5 630.5 640.5 650.5 660.5 670.5 680.5 690.5 700.5 710.5 720.5 730.5 740.5 750.5 760.5 770.5 780.5 790.5 800.5 810.5 820.5 830.5 840.5 850.5 860.5 870.5 880.5 890.5 900.5 910.5 920.5 930.5 940.5 950.5 960.5 970.5 980.5 990.5 1000.5

Equazione del tempo

Introduzione

L'orbita della Terra attorno al sole non descrive un cerchio perfetto. Come la maggior parte degli astri del nostro sistema solare, la sua traiettoria è ellittica. Inoltre, l'asse della Terra è inclinato rispetto al piano dell'orbita. In conseguenza di questa traiettoria non uniforme, la durata del giorno solare – intervallo che separa due passaggi del sole al meridiano di un dato luogo – varia in funzione della stagione. La durata di 24 ore dei giorni del tempo civile è calcolata considerando la durata media di un giorno solare.

Lettura

La funzione, equazione del tempo, indica la differenza tra il tempo civile e il tempo solare. Questo scarto è indicato da una piccola lancetta che si sposta lungo un semicerchio graduato. Esso raggiunge tra +14 e -16 minuti circa per alcune giornate, rispettivamente inizio febbraio ed inizio novembre.

Regolazione

L'indicazione dell'equazione del tempo è sincronizzata con le indicazioni del calendario, quindi non richiede alcuna regolazione.

INIZIO FEBBRAIO

GRIED PEREINATE Inizio Novembre

CALENDARIO PERPETUO

Introduzione

Il calendario perpetuo indica la data, il giorno e il mese, tenendo conto della diversa lunghezza dei mesi del calendario gregoriano, anche negli anni bisestili. La sua "memoria meccanica" copre un periodo di 1461 giorni, vale a dire quattro anni.

Un meccanismo di questo tipo non considera tuttavia gli anni eccezionalmente non bisestili, vale a dire i millesimi divisibili per 100 ma non per 400 (esempio: 2100).

Regolazione

Prima di eseguire qualsiasi correzione si accerti che l'indicazione dell'ora si trovi fra le ore 13:00 e le ore 20:30. Al di fuori di questo intervallo, la rotazione della corona in posizione 1) non produrrà alcun effetto. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

Una regolazione al di fuori dell'intervallo tra le ore 13:00 e le ore 20:30 non causerà comunque alcun danno al meccanismo.

Ore e minuti

Prima di effettuare qualsiasi correzione, si assicuri che la posizione delle lancette corrisponda a un cambiamento di data sulla mezzanotte e non sul mezzogiorno. Per accertarsene, verifichi il cambiamento di data intorno alla mezzanotte così da situarsi nel periodo giusto della giornata.

A. Estragga la corona in posizione di regolazione dell'ora, in posizione 2). La lancetta dei secondi si ferma.
B. Ruoti la corona in modo da indicare l'ora desiderata meno 5 minuti.
C. Faccia avanzare lentamente la lancetta dei minuti in senso orario per fermarla sul minuto desiderato.
D. All'ora desiderata, spinga nuovamente la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

A 1)

A. Estragga la corona in posizione di regolazione della data, in posizione 1).
B. Giri la corona finché la lancetta del calendario a) non indica la data desiderata. La rotazione della corona può effettuarsi in un senso o nell'altro. Il disco dei mesi b) è sincronizzato con il datario a lancetta, perciò non ha bisogno di essere regolato.
C. Alla data desiderata, riposizioni la corona contro la cassa, in posizione 0); la lancetta riprende immediatamente a girare.

Avvertenza: dopo aver effettuato una regolazione, riporti sempre la corona in posizione iniziale contro la cassa, in posizione 0), al fine di conservare l'impermeabilità dell'orologio ed evitare danni al meccanismo. A tale scopo, fare riferimento al capitolo "Corona".

Avvertenza: per i mesi di 30 giorni, il salto di data il primo del mese successivo si effettua con un intervallo di più o meno 4 ore e mezzo, passando per il giorno 31. Per il mese di febbraio, il salto di data il primo del mese di marzo si effettua su un periodo di più o meno 7 ore e mezzo, passando per i giorni 30 e 31 durante gli anni bisestili e di più o meno 12 ore passando per i giorni 29, 30 e 31 negli anni non bisestili.

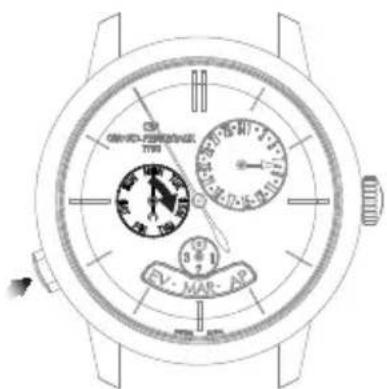

Giorno della settimana

La correzione del giorno della settimana si esegue premendo il pulsante alle ore 8:00. Una pressione sul pulsante corrisponde all'avanzamento di un giorno. Il pulsante può essere azionato in qualsiasi momento della giornata senza rischio di danni.

ONION FRANKING TIME 3 4 5 RV: MAR AP

Indicatore degli anni bisestili

L'indicatore degli anni bisestili è sincronizzato con il disco dei mesi, a sua volta sincronizzato con la data a lancetta. Non occorre quindi regolarlo.

ESPAÑOL

ÍNDICE

GARANTÍA INTERNACIONAL 175
