MANUALE UTENTE KS951NXE2 SMEG

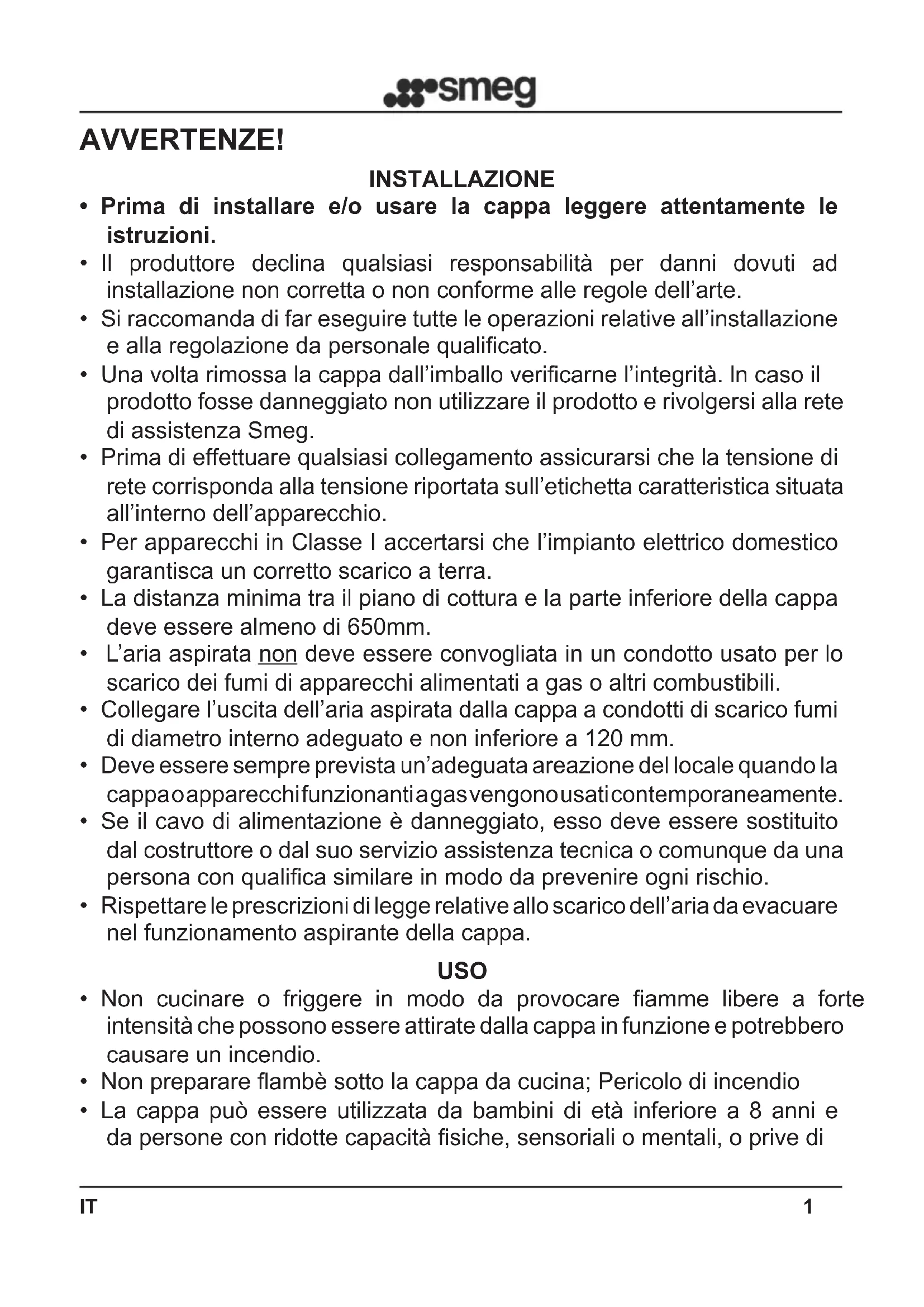

AVVERTENZE! INSTALLAZIONE

• Prima di installare e/o usare la cappa leggere attentamente le istruzioni.

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

• Si raccomanda di far eseguire tutte le operazioni relative all’installazione e alla regolazione da personale qualicato.

• Una volta rimossa la cappa dall’imballo vericarne l’integrità. ln caso il prodotto fosse danneggiato non utilizzare il prodotto e rivolgersi alla rete di assistenza Smeg.

• Prima di effettuare qualsiasi collegamento assicurarsi che la tensione di rete corrisponda alla tensione riportata sull’etichetta caratteristica situata all’interno dell’apparecchio.

• Per apparecchi in Classe I accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra.

• La distanza minima tra il piano di cottura e la parte inferiore della cappa deve essere almeno di 650mm.

• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati a gas o altri combustibili.

• Collegare l’uscita dell’aria aspirata dalla cappa a condotti di scarico fumi di diametro interno adeguato e non inferiore a 120 mm.

• Deve essere sempre prevista un’adeguata areazione del locale quando la cappa o apparecchi funzionanti a gas vengono usati contemporaneamente.

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualica similare in modo da prevenire ogni rischio.

• Rispettare le prescrizioni di legge relative allo scarico dell’aria da evacuare nel funzionamento aspirante della cappa. USO

• Non cucinare o friggere in modo da provocare amme libere a forte intensità che possono essere attirate dalla cappa in funzione e potrebbero causare un incendio.

• Non preparare ambè sotto la cappa da cucina; Pericolo di incendio

• La cappa può essere utilizzata da bambini di età inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o prive diIT

esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiamo ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio

• ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura MANUTENZIONE

• Prima di effettuare tutte le operazioni di manutenzione o pulizia scollegare l’apparecchio dall’alimentazione elettrica.

• Effettuare una scrupolosa e tempestiva manutenzione dei ltri a seconda gli intervalli consigliati dai costruttore.

• Per la pulizia delle superci della cappa è sufciente utilizzare un panno umido e detersivo liquido neutro.

• La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere eseguita da bambini senza sorveglianza;

• IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO NON VENGANO OSSERVATE LE INDICAZIONI SOPRA DESCRITTE UTILIZZAZIONE:

• Questo apparecchio è stato progettato per essere utilizzato come cappa ASPIRANTE (evacuazione dell’aria all’esterno) o FILTRANTE (ricircolo dell’aria all’interno)

• VERSIONE ASPIRANTE: Per rendere la cappa in versione aspirante collegare I’imbocco motore, mediante un tubo rigido o essibile di diametro interno adeguato e non inferiore a 120 mm, direttamente allo scarico esterno di evacuazione vapori e odori. NB. Togliere gli eventuali ltri antiodore al carbone attivo.

• VERSIONE FILTRANTE: NeI caso non esista la possibilità di scarico verso l’esterno, la cappa può essere trasformata in ltrante. In questa versione l’aria e i vapori vengono depurati dai ltri antiodore al carbone attivo e rimessi in circolo nell’ambiente attraverso le griglie di areazione laterali del camino. Nota: l’impiego della cappa in modalità ltrante può comportare un incremento del livello sonoro percepito.IT 3 ISTRUZIONI PER L’INSTALLAZIONE: La cappa viene fornita con tutti gli accessori necessari all’installazione. La distanza minima tra il piano inferiore della cappa ed il piano cottura deve essere almeno di 650mm (Fig. 1 ). Nel caso in cui l’imbocco motore sia dotato di una valvola di non ritorno fumi assicurarsi che essa possa aprirsi e chiudersi liberamente. Per una facile installazione si consiglia si seguire le operazioni sotto riportate:

1) La cappa va centrata rispetto al piano cottura.

2) A seconda del modello di cappa sono previste differenti

modalità di installazione. Individuare il proprio sistema di ssaggio tra i seguenti: a) No 2 ganci livellanti con ssaggio con tasselli ad espansione in dotazione (Fig.2) b) Staffa retro livellante con ssaggio tasselli ad espansione in dotazione (Fig.3) c) Per i modelli ad isola far riferimento all’allegato di installazione specico. N.B.: I sistemi di ssaggio a) e b) si alloggiano sui retro della cappa nei fori L 1 (Fig. 5).

3) Togliere i ltri antigrasso posizionare la cappa sulla

parete e tracciare la posizione di riferimento dei fori per l’ancoraggio del relativi sistema di ssaggio.

4) Eseguire i 2 fori precedentemente tracciati dopo aver

tolto la cappa dalla parete

5) Ancorare il sistema di ssaggio alla parete serrando il

tassello ad espansione

6) Tracciare sul muro i fori L2 per ssare in sicurezza i

tasselli nei fori. (tasselli in dotazione)

7) Appendere la cappa al sistema di ssaggio (Fig.2 e 3) ed

eseguire il livellamento agendo sulla vite di regolazione.

8) Fissare in sicurezza la cappa serrando a fondo le due viti

a espansione dei fori L2 SISTEMI DI CONNESSIONE ARIA: Versione ASPIRANTE: Collegare all’uscita dell’imbocco motore il condotto di espulsione fumi di diametro interno Ø150 mm. Il condotto di espulsione non deve avere Ø inferiore a 120 mm. Attenzione se cappa è fornita di ltro ai carboni attivi, questo deve essere rimosso (vedi pag. 8) Deviazione per la Germania: Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10

Versione FILTRANTE: Lasciare libero l’imbocco motore. Installare i ltri al carbone attivo come illustrato a pag.8. Se la cappa non è provvista di ltro al carbone attivo è necessario acquistarlo separatamente rivolgendosi presso il centro Smeg autorizzato più vicino. Per alcuni modelli è previsto di serie un gruppo raccordi (Fig.6) da ssare a parete mediante tasselli ad espansione ad una altezza opportuna in modo da canalizzare il usso dell’aria in corrispondenza delle feritoie camino. Inserire lateralmente le prolunghe R2 sui raccordo R1. Collegare il raccordo R1 all’uscita del corpo cappa per mezzo di un tubo di diametro D.150mm.

• MONTAGGIO CAMINI (g. 7): Posizionare la staffa camino, unica o in due pezzi (K) al limite superiore desiderato. Tracciare i due fori sulla parete per il ssaggio della staffa. Forare e ssare la staffa con i tasselli ad espansione in dotazione. Posizionare con cura il gruppo camini sulla cappa. Fissare il camino inferiore mediante le viti Z alla cappa. Estendere con attenzione il camino superiore no al limite superiore. Bloccare mediante le viti L il camino superiore alla staffa camino K.

• CONNESSIONE ELETTRICA

• Si raccomanda che le operazioni di collegamento elettrico vengano eseguite da un installatore qualicato. Nel caso di collegamento elettrico diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore bipolare con apertura minima tra i contatti di 3mm, dimensionato al carico e rispondente alle norme in vigore. Fig. 5 Fig. 6 Fig. 7

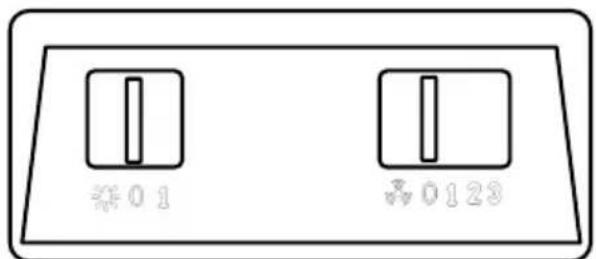

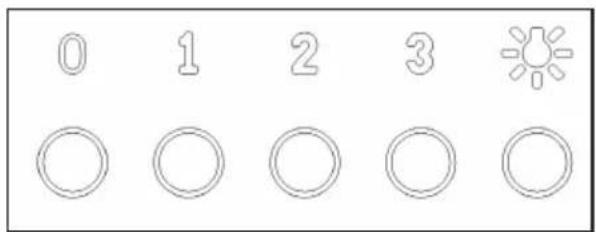

ISTRUZIONI PER L’USO: SLIDER: - Cursore (A) ON/OFF illuminazione - Cursore (B) a quattro posizioni: Posizione OFF motore posizione accensione/regolazione velocità cappa PULSANTIERA ELETTROMECCANICA: Tasto ON/OFF luci Tasto OFF motore Tasto accensione / regolazione velocità cappa MANOPOLE: - Manopola (A): ON/OFF illuminazione (0-1) - Manopola (B): Posizione OFF motore posizione accensione / regolazione velocità cappa Attivazione velocità intensiva temporizzata

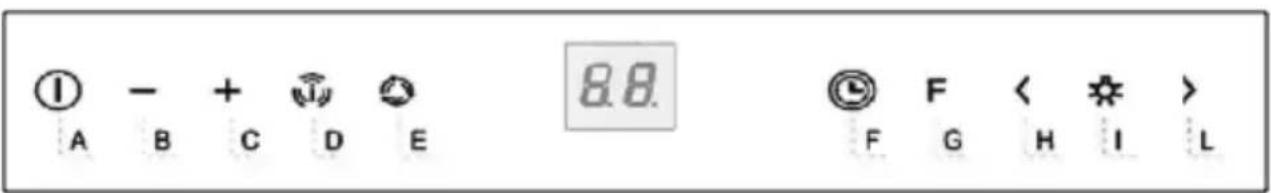

• GRUPPO COMANDI Per un utilizzo ottimale ed efciente del prodotto si consiglia di avviare la cappa alcuni minuti prima di iniziare a cucinare e prolungare il funzionamento per almeno 15min dopo aver terminato la cottura o comunque no alla completa scomparsa di vapore ed odori. Per avviare la cappa, identicare il tipo di comando della cappa e quindi seguire le indicazioni relative: Funzione intensiva temporizzata: La funzione intensiva temporizzata è quella modalità di servizio per la quale per un tempo limitato la cappa elabora la sua massima portata. L’attivazione della velocità intensiva temporizzata della cappa avviene ruotando in senso orario la manopola (B) dalla posizione 3. Una volta attivata la velocità intensiva temporizzata, la manopola torna automaticamente in posizione 3. La velocità intensiva può essere disattivata ruotando nuovamente il comando (B) in senso antiorario. Alla scadenza della temporizzazione della velocità intensiva si ripristina in default la terza velocità. (A) (B) (A) (B)IT 6 PULSANTIERA CAPACITIVA 2 DIGIT 10 TASTI: Tasto Funzione Display A Accende / Spegne il motore di aspirazione. Visualizza la velocità impostata B Decrementa la velocità di esercizio. Visualizza la velocità impostata C Incrementa la velocità di esercizio. Visualizza la velocità impostata

Attiva la velocità Intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura. Visualizza alternativamente HI Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), si Attiva / Disattiva il blocco della tastiera. "- -" Blocco tastiera Attivo.

Funzione 24H Attiva il motore alla prima velocità e consente un’aspirazione di 10 minuti ogni ora. Visualizza 24 e il punto in basso a destra lampeggia una volta al secondo, mentre il motore è in funzione Si disabilita premendo il tasto. Tenendo il tasto premuto per circa 5 secondi, quando tutti i carichi sono spenti (Motore+Luce), premcndo il tasto “B” durante l’animazione, si Attiva/ Disattiva l’allarme dei Filtri al Carbone attivo. Visualizza per 5 secondi un’animazione rotativa. Lampeggia “EF” due volte in attivazione. Lampeggia “EF” una volta in disattivazione.

Funzione Delay Attiva lo spegnimento automatico ritardato di 30’. Adatto per completare l’eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasto o spegnendo il motore. Visualizza la velocità di esercizio e il punto in basso a destra lampeggia

Con l’allarme ltri in corso premendo il tasto per circa 3 secondi si effettua il reset dell’allarme. Terminata la procedura si spegne la segnalazione precedentemente visualizzata: FF segnala necessità di lavare i ltri antigrasso metallici. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa. EF segnala la necessità di sostituire i ltri al carbone attivo e devono anche essere lavati i ltri antigrasso metallici. L’allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

Decrementa l'intensità di Illuminazione ad ogni pressione del Tasto in modo ciclico.

Accende e spegne l'impianto di illuminazione alla massima intensità.

Incrementa l'intensità di Illuminazione ad ogni pressione del Tasto in modo ciclico. Comando Blocco Tastiera: è possibile bloccare la tastiera, ad esempio per effettuare la pulizia della supercie in Vetro, quando la Cappa ha il Motore e le Luci spente. Premendo per circa 5 Secondi il tasto D si può abilitare o disabilitare il Blocco Tastiera che è sempre confermato con: “- -” Blocco tastiera Attivato.IT 7 La funzione intensiva temporizzata è quella modalità di servizio per la quale per un tempo limitato la cappa elabora la sua massima portata. L’attivazione della funzione è visualizzata dal lampeggio del LED posto in corrispondenza del tasto. Alla scadenza della temporizzazione della velocità intensiva si ripristina in default la terza velocità. PULSANTIERA CAPACITIVA 1 DIGIT: PULSANTIERA ELETTRONICA SOFT TOUCH: Tasto Funzione Display A Accende / Spegne il motore di aspirazione. Visualizza la velocità impostata B Decrementa la velocità di esercizio. Visualizza la velocità impostata C Incrementa la velocità di esercizio. Visualizza la velocità impostata D Accende/spegne impianto di illuminazione F Attiva lo spegnimento ritardato di 15’ Display lampeggiante Tasto OFF motore/Reset Filtri Tasto accensione/regolazione velocità cappa Attivazione velocità intensiva temporizzata Tasto ON/OFF luci - AUTOSPEGNIMENTO TEMPORIZZATO: Schiacciando uno dei tasti velocità motore (2-3), per due volte, si attiverà la funzione “ Autospegnimento Temporizzato” che spegne sia luci che motore della cappa dopo 10 min. L’attivazione di tale funzione viene testimoniata dal lampeggiare del LED immediatamente al di sopra del tasto schiacciato. - AVVISO PULIZIA FILTRI: il lampeggiare contemporaneo dei 4 LED, (programmato per attivarsi ogni 200h di funzionamento) , sta ad indicare all’utente la necessità di pulire/sostituire i ltri. Con la pressione del tasto OFF è possibile far ripartire il conteggio delle 200h N.B. La pressione accidentale del tasto OFF prima delle 200h di funzionamento non produce reset alla memoria pulizia ltri. E’ buona norma che ogni 200h vengano puliti i ltri grassi e ogni 200h sostituiti quelli a carboni attivi.

FUNZIONI OPZIONALI:IT 8

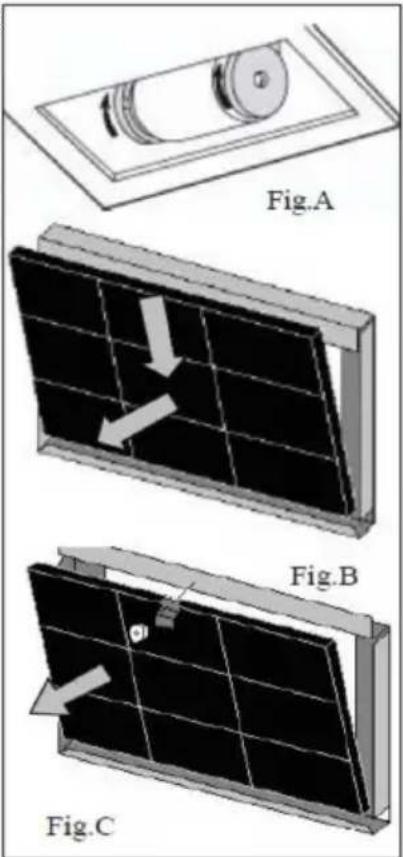

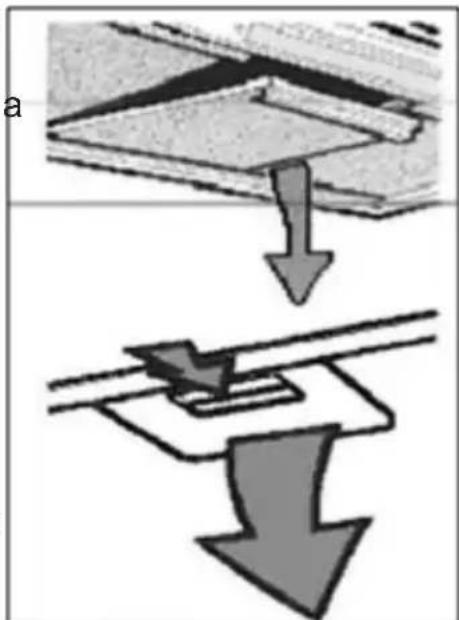

Prima di effettuare qualsiasi intervento di manutenzione e/o pulizia scollegare sempre la cappa dalla alimentazione elettrica Una costante pulizia garantisce un buon funzionamento e una lunga durata dell’apparecchio Particolari attenzioni vanno rivolte ai ltri antigrasso e per le sole cappe ltranti ai ltri al carbone. N.B. L’accumulo di grassi all’interno dei pannelli ltranti oltre a pregiudicare il rendimento della cappa, può comportare anche rischi di incendio

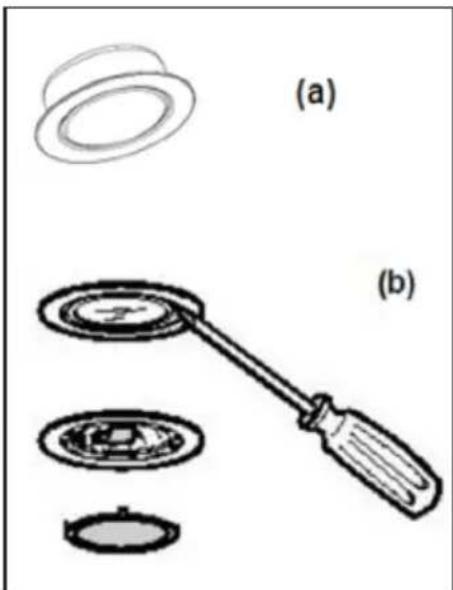

PULIZIA E MANUTENZIONE

PULIZIA ESTERNA: La pulizia esterna ed interna della cappa deve essere effettuata con l’uso di un panno umido e detersivo liquido neutro, evitando assolutamente l’uso di solventi o sostanze abrasive. E’ consigliato l’uso di prodotti specici, seguendo le istruzioni sul prodotto. Si consiglia di eseguire la pulizia della cappa stronando l’acciaio sempre nel senso della nitura superciale. N. B. In alcuni paesi è disponibile anche la versione a 4 velocità con il layout di anco riportato dove: Tasto Reset Filtri PULIZIA FILTRI METALLICI: Una cura particolare va rivolta ai pannelli ltranti antigrasso metallici. L’accumulo di grassi all’interno dei pannelli ltranti oltre a pregiudicare il rendimento della cappa, può comportare anche rischi di incendio. Al ne di scongiurare incendi i ltri devono essere puliti periodicamente almeno una volta al mese o con cadenze più elevate nel caso di un utilizzo particolarmente severo dell’apparecchio. Individuato il modello della cappa in possesso, togliere un ltro alla volta come illustrato nelle gure accanto. Lavare accuratamente i ltri con detersivo neutro, a mano o in lavastoviglie. Rimontare i ltri facendo attenzione che la maniglia sia rivolta all’esterno della cappa. I ltri al carbone hanno la capacità di trattenere gli odori no a che i carboni non raggiungono il livello di saturazione. Non sono lavabili, non sono rigenerabili e pertanto si raccomanda la loro sostituzione almeno una volta ogni sei mesi o con cadenze più frequenti nel caso di un utilizzo particolarmente severo della cappa. Prima iniziare le operazioni assicurarsi di aver scollegato la cappa dalla rete elettrica. Per accedere ai ltri carbone attivo e necessario rimuovere i ltri metallici come sopra indicato. Con l’aiuto delle gure individuare il kit ltri a carbone in dotazione alla cappa. SOSTITUZIONE FILTRI AL CARBONE: (Per la sola versione ltrante)IT 9 Per il ltro a disco è sufciente ruotare di 90° come indicato nella (g.A) i due ltri e quindi estrarli dalla loro sede. Nel caso di ltro a cartuccia ssato con molle, (g.B) esercitare una pressione necessaria a vincere la resistenza della molla e quindi estrarre il ltro. Con ltro a cartuccia bloccato con staffa e pomo lettato (g.C), svitare il pomo, togliere la staffa bloccaggio e quindi estrarre il ltro a carboni attivi. Rimontare i ltri al carbone ed ltri antigrasso metallici eseguendo a ritroso le operazioni prima svolte. SOSTITUZIONE LAMPADE: Prima di effettuare qualsiasi intervento di manutenzione e/o pulizia, scollegare sempre la cappa dall’alimentazione elettrica A seconda del modello la cappa può essere dotata di tipi diversi di illuminazione con lampade a LED o Alogene: a) A LED: Le sorgenti luminose LED garantiscono un elevato numero di ore di funzionamento. Qualora si rendesse necessaria la sostituzione per usura o guasto è necessario sostituire l’intero faretto. In tal caso rivolgersi all’Assistenza tecnica qualicata. Questo apparecchio è provvisto di una luce LED bianca di classe 1M secondo la norma EN 60825-1: 1994 + A1:2002 + A2:2001; massima potenza ottica emessa@439nm: 7μW. Non osservare direttamente con strumenti ottici (binocolo, lente d’ingrandimento….). b) Alogene: lampada con attacco G4, potenza 20W e tensione 12V. Per sostituire la lampada togliere con un cacciavite l’anello di supporto vetro del faretto. Rimosso il vetro slare la lampada difettosa dalla sede rimontare la nuova lampada. Rimontare il vetro del faretto bloccandolo con l’anello. Codice ILCOS: HSG/C/UB-20-12-G4IT

Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)” TRATTAMENTO DEL RAEE: Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta differenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiaturaLibretto di Istruzioni (IT) Instruction booklet (EN) (AR) Mode d’emploi (FR) Bedienungsanleitung (DE) Instruktionsvejledning (DA) Manual de instrucciones (ES) Instrukcja (PL) Manual de lnstruções (PT) Instructiehandleiding (NL) Bruksanvisning (NO) Руководство по эксплуатации (RU) Instruktionshandbo (SE) Ohjekirja (FI)EN
