Tipo di prodotto	Condizionatore split a parete
Marca	Haier
Modello	AC12CS1ERA
Refrigerante	R410A (GWP 1975)
Alimentazione elettrica	230 V / 50 Hz
Funzioni di modalità	AUTO, RAFFREDDAMENTO, RISCALDAMENTO, ASCIUGATURA, VENTILAZIONE
Telecomando	Con display LCD e batterie R03
Timer	Accensione/Spegnimento programmabile fino a 24h
Funzione notte	Sì, regolazione progressiva della temperatura
Funzione potenza/silenzio	Modalità raffreddamento/riscaldamento rapido e modalità silenziosa
Sbrinamento automatico	Sì, controllato da microcomputer
Filtro aria	Lavabile, pulizia consigliata ogni 2 settimane
Orientamento del flusso d'aria	Alto/basso motorizzato, sinistra/destra manuale
Display LED	Spie: alimentazione, funzionamento, timer, compressore
Sicurezza	Messa a terra obbligatoria, interruttore differenziale
Installazione	Da un professionista qualificato
Conformità europea	CE, RoHS, RAEE
Intervallo di temperatura (freddo)	Interno: 18-32°C, Esterno: 18-46°C
Intervallo di temperatura (caldo)	Interno: 15-27°C, Esterno: -15-24°C
Batterie del telecomando	2 batterie R03 (AAA) - rimuovere se non utilizzato a lungo

Domande frequenti - AC12CS1ERA HAIER

Come pulire il filtro dell'aria del mio condizionatore Haier AC12CS1ERA?

Per pulire il filtro dell'aria, aprire la griglia di ingresso dell'aria, rimuovere i filtri spingendoli verso l'alto. Aspirare la polvere o lavarli con acqua tiepida e un detergente delicato. Asciugarli completamente all'ombra prima di rimetterli. Si consiglia di pulire i filtri ogni due settimane per mantenere le prestazioni.

Cosa fare se il telecomando non funziona più?

Controllare prima le batterie: rimuovere le batterie vecchie e sostituirle con due batterie R03 nuove rispettando le polarità. Se il display è debole, le batterie sono esaurite. Premere il pulsante RESET con un oggetto appuntito se il telecomando rimane anomalo. Assicurarsi che nessun ostacolo blocchi il segnale tra il telecomando e il ricevitore dell'unità interna.

Come utilizzare la funzione timer Accensione/Spegnimento?

Premere il pulsante TIMER del telecomando per scegliere tra Accensione, Spegnimento o entrambi. Impostare l'ora con i pulsanti +/- (le prime 12 ore a passi di 0,5h, poi a passi di 1h fino a 24h). Confermare con il pulsante CONFERMA. Per annullare, premere più volte TIMER fino a quando il display scompare.

Perché il mio condizionatore non raffredda abbastanza?

Verificare diversi punti: la temperatura impostata è sufficientemente bassa? Il filtro dell'aria è sporco? C'è un ostacolo davanti alle griglie di ingresso o uscita? Le porte e le finestre sono chiuse? L'unità esterna è esposta al sole diretto? Se il problema persiste, contattare un professionista.

Cosa significa il lampeggio delle spie LED sull'unità interna?

Le spie indicano codici di errore. Ad esempio, se la spia del timer lampeggia 2 volte e la spia di funzionamento 2 volte, corrisponde a un codice di errore esterno 22 (errore esterno +20). I codici comuni: 1 = errore sensore Ta, 2 = errore sensore Tm, 4 = errore EEPROM, 7 = problema di comunicazione, ecc. Fare riferimento alla tabella di risoluzione dei problemi nel manuale.

Come attivare la modalità notte?

Premere il pulsante EXTRA fino a quando l'icona della modalità notte lampeggia sul display, quindi premere CONFERMA. In modalità freddo, la temperatura aumenta progressivamente di 1°C ogni ora per 2 ore, poi l'unità si spegne dopo 6h. In modalità caldo, la temperatura diminuisce di 2°C all'ora per 2h, poi aumenta di 1°C dopo 3h e si spegne dopo 6h.

Posso installare il condizionatore da solo?

No, l'installazione deve essere eseguita da un professionista qualificato. Un'installazione errata può causare perdite d'acqua, scosse elettriche o incendi. Assicurarsi che la posizione scelta supporti il peso e rispetti le distanze di sicurezza.

Come utilizzare la funzione potenza per un raffreddamento rapido?

Premere il pulsante EXTRA per accedere alle opzioni aggiuntive, scorrere fino all'icona della potenza, quindi premere CONFERMA. L'unità funzionerà a piena potenza per raffreddare o riscaldare rapidamente la stanza. Per disattivare, ripetere l'operazione e annullare.

Cosa fare se l'acqua fuoriesce dall'unità interna?

In modalità raffreddamento o asciugatura, la condensa è normale. Se l'acqua scorre in eccesso, verificare che il tubo di scarico non sia intasato o mal orientato. Assicurarsi che l'unità sia installata in piano. Se il problema persiste, contattare un professionista.

Quale tipo di refrigerante viene utilizzato e quali sono le precauzioni?

Il refrigerante è R410A, un gas fluorato a effetto serra (GWP 1975). Non ventilare all'aria. La manutenzione del circuito frigorifero deve essere effettuata da un professionista. L'etichetta di carica del refrigerante deve essere compilata e incollata vicino alla porta di carica. Lo smaltimento deve essere conforme alle normative.

MANUALE UTENTE AC12CS1ERA HAIER

Selezione la temperatura que desee.

Precauzioni di sicurezza 4

Parti e funzioni 4

Funzionamento 6

Pulizia e manutenzione 8

Suggerimenti 8

Risoluzione dei problemi 9

Procesdi installatione 11

Funzionamento di prova 17

• Leggere conattenzione quello manuale prima dell'installazione.

Conservare quello manuale per riferimenti futuri.

CONFORMITA AI REGOLAMENTI EUROPEI PER I MODELLI

CE

Tutti prodotti sono conformi alle seguenti dispositionsi europee:

• Direttiva bassa tensione 73/23/CEE
• Direttiva bassa tensione 2006/95/CEE
  -Compatibilité elettromagnetica 89/336/CEE
  -Compatibilità elettromagnetica 2004/108/CE

ROHS

I prodotti sono conformi ai requisiti della direttiva 2002/95/CEE del Parlamento e del Consiglio Europeo sulla limitazione dell'uso di alcune sostanze pericolose nei dispositivi elettrici ed elettronici (Direttiva RoHS UE).

WEEE

In conformità alla direttiva 2002/96/CE del Parlamento Europeo, informiamo il consumatore relativamente ai requisiti per lo smaltimento dei prodotti elettrici ed elettronici.

REQUISITI PER LO SMALTIMENTO:

Il condizionatore è marchiato con questo simbo- lo. Ciò significica che i prodotti elettrici ed elettronici non devono essere smaltiti insieme ai rifiuti urbani indifferenziati. Non tentare di aprire ilsystema da soli: Lo smantellamento del systema

di condizionamento, il trattamento del refrigerante, dell'olio e di altre parti, deve essere eseguito da un technician补水ificato in conformità alle norme locali e nazionali. I condizionatori devono essere trattati presso strutture di trattamento specializzate per il riutilizzo, il riciclaggio e recupero. Assicurandosi che questo prodotto sia smaltito in mood appropriato si aiutera nella prevenzione di potenziali effetti negativi sull'ambiente e sulla salute umana. Contattare l'installatore o l'autorità locale per ulteriori informazioni. Le batterie usate del telecomando devono essere smaltite separatamente in conformità alle norme locali e nazionali.

IMPORTANT INFORMAZIONI RELATIVE AL REFRIGERANTE UTILIZZATO

Questo prodotto contiene gas serra fluorinato, oggetto del Protocollo di Kyoto. Non lasciar sfogare nell'atmosfera.

Tipodi refrigerante:R410A

Valore GWP*: 1975

GWP=global warming potential Inserire, con inchiostro indeblei

• 1 il carico di refrigerante del prodotto inserto in fabbrica
• 2 il quantitativo aggiuntivo di refrigerante caricato sul Campo e
• 1 + 2 Il totale di refrigerante caricato sull'etichetta di caricamento del refrigerante fornita col prodotto. L'etichetta compilata devese assere attaccata accanto alla porta di caricamento del prodotto (es. all'interno del coperchio con il valore di arresto).

A quello prodotto contiene gas serra fluorinato, trattato nel Protocollo di Kyoto
B carico di refrigerante del prodotto inserto in fabbrica: vedere la piatra con il nome dell'unità
C Il refrigerante aggiuntivo caricato durante l'installazione
D Il totale di refrigerante caricato
E Unità esterna
F F cilindro di refrigerante e collettore per la carica

Smaltimento del vecchio condizionatore

Prima di smaltire il vecchio condizionatore in disuso, assicurarsi che sia inerte e sicuro. Scollegare il condizionatore per evitare il rischio che i bambini rimangano intrappolati.

Notare che i sistemi di condizionamento contengono refrigeranti che richiedono lo smaltimento da parte di aziende specializzate. Le materie prime contenate nel condizionatore possono essere riciclate. Rivolgersi al centro di smaltimento rifiuti locale per smaltire in modo appropriato il vecchio condizionatore e rivolgersi alle autorità locali o al rivenditore per tutte le domande. Prima del ritiro da parte dell'azienda per lo smaltimento, assicurarsi che le tubature del condizionatore non siano danneggiate, e si prega di contribuire allo sviluppo della coscienza ambientale insistendo perché sia impiegato un metod di smaltimento appropriato ed ecologico.

Smaltimento dell'imballo del nuovo condizionatore

Tutti i materiali d'imballaggio usati nella confezione del nuovo condizionatore possono essere smaltiti perché pericoli per l'ambiente.

Lo scatolone può essere strappato o tagliati in piccoli pezzi ed essere consegnato ad un centro di raccolta della carta. Il sacchetto di plastica ed i cuscinetti di schiuma sono di polietilene che non contiene idrocarburi di fluoro o cloro.

Tutti questi materiali possono essere consegnati ad un centro di raccolta ed essere riutilizzati快来 un adeguato riciclaggio.

Rivolgersi alle autorità locali per un elenco dei centri di raccolta nelle vicinanzi.

Istruzioni per la sicurezza e Avvisi

Prima di avviare il condizionatore leggere accuramente le informazioni della Guida all'uso. La Guida all'uso contiene osservazioni molto importanti relative al montaggio, funzionamento e manutenzione del condizionatore.

Il produttore non si assume alcuna responsabilità per qual-siasi danno provocato alla mancata osservanza delle istru-zioni che seguono.

• I condizionatori danneggiati non devono essere messi in opera. In caso di dubbio, consultare il rivenditore.
• L'uso del condizionatore deve essere eseguito in rigorosa osservanza delle istruzioni della Guida all'uso.
• L'installazione deve essere eseguita da tecnici qualificati. Non installare da se l'unità.
• Per motivi di sicurezza, il condizionatore deve essere dotato dell'appropriata messa a terra in conformità alle specifiche.
• Ricordarsi di scollegare sempre il condizionatore prima di aprir la griglia. Afferrare sempre con fermezza la spina e tirarla fuori della presa di corrente.
• Tutte le riparazioni elettriche devono essere eseguite da elettriciisti qualificati. Riparazioni inadeguate possono diventare la causa principale di gravi pericoli per l'utente e per il condizionatore.
• Non danneggiare alcuna parte del condizionatore che trasporta il refrigerante trafiggendo o bucando i tubi del

condizionatore con oggetti affiliati o appuntiti,iegando o girando i tubi,oppure grattando via il rivestimento superficieale dei tubi. Se il refrigerante schizza fuori cui entrare negli occhi provocando gravi lesionsagli organi.

• Non ostruire o coprire la griglia di ventilazione del condizionatore. Non mettere le dita o altri oggetti nelle prese/uscite dell'aria e nel deflettore oscillante.
• Non permettere a bambini di giocare col condizionatore. In nessun caso deve essere consentito ai bambini di sedersi sull'unità esterna. Quando l'unità interna è accesa, la PCB controllerà se il motore dell'oscillazione è OK, dopodiché si avviere il motore della ventola. Quindi è necessario attendere alcuni secondi.
• In modalità di raffreddamento i deflettori oscillatorano automaticamente ad una posizione fissa per evitare la condensa.
• Questa attrezzatura non è intesa per l'uso da parte di persona (inclusi i bambini) con disponța fisiche, sensoriali o mentali ridotte, oppure con un'esperienza o conoscenza limitata, salvo sia data loro assistenza e formazione per l'uso dell'attrezatura da parte di una persona responsable per la loro sicurezza.
• I bambini devono essere controllati per assicurarsi che non giochino con l'attrezatura.

Specifiche

Il circuito del refrigerante è stagno. Per tutti i modelli di condizionatore di questo manuale deve essere installato un interruptatore omnipolare sulla rete elettrica. Questi metodi di scollegamento devono essere.

Raffredda-mento	Temperatura interna	Massimo BS/BU Minimo BS/BU	32/23°C 18/14°C
	Temperatura esterna	Massimo BS/BU Minimo BS/BU	46/24°C 18°C
Riscalda-mento	Temperatura interna	Massimo BS/BU Minimo BS/BU	27°C 15°C
	Temperatura esterna	Massimo BS/BU Minimo BS/BU	24/18°C -15°C

Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo rappresentante o da una persona similamente qualificata. Se il fusibile della PCB è saltato, sostiturlo con uno di tipo T3. 15A/250VAC.

Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.

Le batterie usate devono essere smaltite in modo appropriato.

L'unità interna deve essere installata ad un'altezza minima di 2,5 m.

L'interruttore del flusso d'aria e d'alimentazione devono essere installati a portata di mano dell'utente.

AVVISO!

• Se il cavo d'alimentazione di quello condizionatore è dan-neggiato, delve essere sostituito solo dal produttore o da suo personale autorizzato.
• Usare solo cavi di rame. Tutti i cavi devono essere dotati di certificato locale d'autenticazione.
• Il cavo d'alimentazione ed i cavi di collegamento sono forniti in dotazione.
• Se il fusibile della PCB è saltato, sostituirlo con uno di tipo T3. 15A/250VAC.

PERICOLO!

• Non tentare di installare da se questo condizionatore.
• Questa unità non contiene parti riparabili dall'utente. Consultare sempre personale qualificato e autorizzato per le riparazioni.
• Quando si trasloca, consultare personale qualificato e autorizzato per la rimozione e nuova installmente dell'unità.
  Non abbassare eccessivamente la temperatura corporea.
  stando per periodi prolongati sotto il flusso diretto d'aria fredda.
  Non inseire le dita od oggetti nella porta di scarico e nelle griglie di presa dell'aria.
  Non avviare ed arrestare il condizionatore collegando escollegando il cavo d'alimentazione.
• Prestare attenzione a non danneggiare il cavo d'alimentazione.
• In caso di guasto (odore di bruciato, eccetera), arrestare immediatamente il funzionamento, spegnere il salvavita e consultare il personale di servizio autorizzato.

ATTENZIONE

• Durante l'uso aerare occasionally l'ambiente.
• Non dirigere il flusso d'aria direttamente verso caminetti o appearecchi per il riscaldamento.
  Non collocare oggetti sul condizionatore, né salirci sopra.
  Non appendere oggetti all'unita interna.
  Non collocare vasi di fiori o contentitori d'acqua sul condizionatore.
  Non bagnare direttamente il condizionatore.
• Non far funzionare il condizionatore con le mani bagnate.
  Non tirare il cavo d'alimentazione.
• Spegnere l'alimentazione quando non si usa l'unità per periodi prolongati.
• Controllare che la base dell'installazione non sia danneggiata.
  Non collocare animali o piante sul percorso diretto del flusso d'aria.
• Non bere l'acqua scaricata dal condizionatore.
• Non usare per applicazioni come la conservazione del cibo, piante o animali, strumenti di recisione od opere d'arte.
• Non applicare pressione sulle alette del radiatore.
• Usare solo col filtro dell'aria installato.
  Non bloccare ne copire la griglia di presa e la porta d'uscita dell'aria.
• Assicurarsi che tutte le attrezzature elettroniche si trovino al-.
  meno ad un metro di distanza dall'unita interna ed esterna.
• Evitare di installare il condizionatore vicino a caminetti o altri apparecchi per il riscaldamento.
• Quando si installa l'unità interna ed esterna, prendere le misure adeguate per impedirne l'accesso ai bambini.
• Non usare gas inflammabili vicino al condizionatore.

Partie funzioni

(1) Uso del pannello di controllo
(2) Interruttore d'emergenza
(3) Ricevitore dei segnali del telecomando
(4) LED d'indicazione alimentazione (rosso)
(5) LED d'indicazione funzionamento (verde)
(6) LED d'indicazione timer (giallo)
(7) LED d'indicazione funzionamento compressore (verde)
(8) Griglia della presa d'aria
(9) Filtro dell'aria
(10) Alette di direzione dell'aria SU/GIù
(11) Deflettori di direzione dell'aria DESTRA/SINISTRA (dietro le alette di direzione dell'aria SU/GIù)

Nota: Per l'unità di tipo con telecomando cablato, lo stato dell'unità deve essere controllato sul telecomando cablato, invece che sul ricevitore, inoltre se si imposta la funzione TIMER, il LED TIMER del ricevitore non si accenderà.

Telekomando

Installazione delle batterie

1 Rimuovere il coperchio della batteria;
2 Inserire le batterie comme illustrato.

2 batterie R-03, tasto di ripristino (cilindro);
3 Assicurarsi che la polarità delle batterie corrisponda alla stampigliatura " +"/" -";

4 Inserire le battarie, quandi riposizionare il coperchio.

Nota:

• La distanza tra la testina di trasmissione del segnale ed il foro del ricevitore deve essere compresa entro 7 m e non ci devono essere ostacoli.
• Quando nella stanza sono installate lampade fluorescenti ad accessione elettronica o ad interruptore, oppure Telefoni wireless, il ricevitore tends ad essere disturbato quando la distance deve essere ridotta.
• Quando il display non è bianro o è vuoto, significà che le batterie si sono esaurite. Sostituirle.
• Se il telecomando non funzione normalmente, rimuovere le batterie e rimetterle a quello quale minuto più tardi.

Suggerimento:

Rimuovere le batterie se l'unità non viene'utilizzata per periodi prolongati. Se dovessero apparire delle icone una volta spento, basta premere il tasto di reset.

1. Icona modalità

Modalità operativa	AUTO (auto-matto)	COOL (condizio-natore)	DRY (deumidi- ficatore)	HEAT (Riscal-damento)	VENTIL-LATORE
Telecomando

1. Icona invio del segnale
2. Icona OSCILLA
3. Icona FAN SPEED (Velocità ventilatore)

1. Icona BLOCCO
2. Icona TIMER OFF icona TIMER ON
3. Icona TEMP (Temperatura)
4. Icona funzioni aggiuntive

Modalità operativa	QUITE (si-lenzioso)	SOSPEN-SIONE	Riscalda-mento elettrico integrato	BENES-SERE	ALIMEN-TAZIONE
Telecomando	#	#	#	#	#

Il riscaldamento elettrico non è disponibile.

1. Pulsante QUIET (silenzioso)

2. Tasto HEAT (Riscaldamento)

3. Tasto COOL (Condizionatore)

4. Pulsante AUTO (automatico)

5. Pulsante FAN (ventilatore)

6. Pulsante TIMER

7. Tasto HEALT (Benessere)

(Questo modello non è dotato di esta funzione.)

1. Tasto LOCK (Blocco)

Usato per bloccare i pulsanti e la visualizzazione del LED.

1. Tasto LIGHT (Luce)

(Questo modello non è dotato di但这a funzione.)

Controlla l'illuminazione lo spegnimento del pannello di visualizzazione LED interno.

1. Pulsante ON/OFF (accensione/spegnimento)
2. Tasto DRY (Deumidificazione)
3. Pulsante TEMP (temperatura)
4. Pulsante SWING (oscillazione)
5. Tasto HOUR (Ore)
6. Pulsante EXTRA FUNCTION (funzione extra)

Funzione solo ventilatore, funzione di erogazione dell'aria verso l'alto e il basso, funzione riposo, funzione aria fresca (funzione riservata), conversione gradi Fahrenheit Celsius

Funzione impostazione potenza, funzione oscillazione versi sinistare destra, funzione riscaldamento 10^ C

1. Tasto CANCEL/CONFIRM

Imposta e annulla il timer e altre funzioni addizzionali.

1. Tasto RESET (Ripristino)

Se il telecomando avesse un aspetto anomalo, usare un oggetto appuntito per premere quello pulsante e resettare il telecomando

Funzionamento di base

1. Avviare l'unità

Tenere premuto ON/OFF sul telecomando finché l'unità si avvia.

1. Sezione della modalità operativa

Tasto COOL: Modalità di raffreddamento

Pulsante HEAT (riscaldamento): modalità riscaldamento

Pulsante DRY (deumidificatore): Modalità deumidificatore

1. Sezione impostazione temperatura

Premere il pulsante TEMP+/TEMP-

TEMP+ Ogni volta che è premuto il tasting, l'impostazione della temperatura aumenta di 1^ C, se il tasting è tenuto premuto, la temperatura aumenta rapidamente

TEMP-Ogni volta che è premuto il tasto, l'impostazione della temperatura diminuisce di 1^ ,se il tasto è tenuto premuto, la temperatura diminuisce rapidamente

Selezionare una temperatura desiderata.

1. Sezione della velocità del ventilatore

Premere il tasting FAN. A ciascuna pressione la velocità del ventilatore cambia come segue:

Il condizionatore funzione con la velocità visualizzata della ventola.

Quando la funzione FAN è impostata su AUTO, il condizionatore regola automaticamente la velocità della vento-la in base alla temperatura d'ambiente.

Modalità di funziona-mento	Telecoman-do	Nota
AUTO (automato)		In modalità di funzionamento AUTO, il condizionatore selezioneera automata-mente la modalità Cool (Raffreddamento) o Heat (Riscaldamento) in base alla temperature d'ambiente. Quando la funzione FAN (Ventilatore) è impostata su AUTO il condizionatore regolera automatamente la velocità della ventola in base alla temperature d'ambiente.
COOL (condizionatore)
DRY (deu-midificatore)		In modalità DRY (Deumificatore), quando la temperatura d'ambiente di-vente inferiore di +2° C rispetto all'impostazione della temperatura, l'unità funzioniera ad intermittenza a velocità LOW (Bassa) indipendentamente dall'impostazione FAN (Ventilatore).
HEAT (Riscaldamento)		In modalità riscaldamento, l'aria calca uscira dopo un breve periodo ad causa della funzione di prevenzione dei fuzzi d'aria frodda. Se ventilatore è impostato in modalità automatica, l'unità regolarà automaticamente la velocità del ventilatore in base alla temperature ambiente.
VENTILATA-TORE		In modalità FAN (Ventilatore), l'unità non funzionera in modalità COOL (Raffreddamento) o HEAT (Riscaldamento) ma solo in modalità FAN (Ventilatore), la funzione AUTO non è disponibile per la modalità FAN (Ventilatore). E l'impostazione della temperatura è disabiliata. Il modalità FAN (Ventilatore), non è disponibile la funzione Sleep (Riposo).

Funzionamento

Premere il tasto per accedere ad altre opzioni, quando il ciclo visualizza l'icona , l'icona lampeggerà. Quindi premere CANTFRM per entrare nella funzione sospensione.

Modalità di funzionamento

1. In modalità COOL (Raffreddamento)/ DRY (Deumidificatore)

1 ora dopo l'attivazione della modalità SLEEP (Riposo), la temperature aumenta di 1^ C rispetto alla temperatura impostata. Dopo un'altra ora, la temperature aumenta ancora di 1^ C. L'unità funzionera per altre 6 ore e poi si arresterà, la temperature sera superiore a quella impostata e quando non sare troppo Bassa durante il riposo.

1. In modalità HEAT (Riscaldamento)

1 ora dopo l'attivazione della modalità SLEEP (Riposo), la temperature auminerà di 2^ C rispetto alla temperatura impostata. Dop o un'altra ora, la temperatura aumenta ancora di 2^ C. Dop otre 3 ore, la temperatura aumenta ancor di 1^ C. L'unita funzionera per altre 3 ore e poi si arresterà, la temperature sera superiore a quella impostata e quindi non sare troppo Bassa durante il riposo.

1. In modalità automatica

L'unità funzione alla modalità di riposo corrispondente adattata alla modalità automatica selezionata.

1. In modalità ventilatore

La funzione SLEEP (Riposo) non è disponibile.

1. Impostare ilchio d'intensità del flusso d'aria durante il riposo

Se l'intensità del flusso d'aria è impostata su alta o media prima di coricarsi, impostare ilchio. Il cui eschi e che sono in sappiura. Se la ventilazione è debole, non modificarla.

Nota

Quando è impostato il TIMER, la funzione Sleep (Riposo) non è disponibile. Dopo ave impostato la funzione Sleep (Riposo), se l'utente ripristina il TIMER, la funzione Sleep (Riposo) sare aannullata; la macchina sare in stato di timing-on.

Funzionamento power/quiet

(1) Modalità POWER (Potente)

Quando è necessario un riscaldamento o raffreddamento.\ rapido, è possible usare esta funzione.

Premere il pulsante Extra per inseire opzioni aggintive,
quando viene visualizzato il ciclo su lampeggera,
quindi premere CONFIRM per entrare nella funzione alimentazione. Per annullare la funzione, inseire di nuovo opzioni aggintive per annullare la funzione alimentazione. (2) Modalità QUIET (Silenzioso)

Questa funzione può essere utilizzata quando c'è bisogno di silenzio per risposare o per lagettura. Premere il pulsante QUIET (silenzioso), il telecomando mostera quindi raggiungere la funzione silenzioso. Premere di nuovo il pulsante QUIET (silenzioso), la funzione silenzioso verrà annullata. Nota:

Durante il funzionamento Alimentazione, in modalità Riscaldamento o Condizonatore, la stanza sare soggetta a una distribuzione disomogenea della temperatura. L'uso prolongato della modalità QUIET (Silenzioso) provochera l'effetto di non raffreddare o riscaldare a sufficientia.

(3) Funzione 10^ HEAT (Riscaldamento 10^ )

Funzione 10^ HEAT (Riscaldamento 10^ ): L'impostazione della tempe- ratura è di 10^ in modalità di riscaldamento.

Premere il tasto ECTRA FUNCTION per accedere ad alte opzioni, quando il ciclo visualiza la icona 10^ , licona lampeggerà; poi premere il tasto CONBENZA PER accedere alla funzione 10^ HEAT (Riscaldamento 10^

NOTA:

L'impostazione della temperatura è fissa; se si preme il tasto "TEMP+" o "TEMP-" la funzione 10^ HEAT (Riscaldamento 10^ ) sare annullata.

Regolazione della direzione del flusso d'aria

1. Visualizzazione stato del flusso d'aria
   CONDIZIONATORE/DEUMIDIFICAZIONE:

RISCALDAMENTO:

1. Regolazione del flusso d'aria verso sinistra e destra

(Questo modello non è dotato di但这a funzione.)

Premere il tasto FUNCTUAR per selezioniare la funzione ausiliaria, il display LCD visualizzera in sequenza premere per seermare. In-serire la regolazione destra e sinistra del flusso, premere il tasto SWING per regolare l'angolazione del flusso.

Nota: entrambé le positioni sono nulle.

Funzionamento timer On/Off

1 Una volta avviata l'unità, selezionare la modalità di funzionamento desiderata.
2. Premere il pulsante TIMER per cancellare la modalità TIMER. Ogni volta che si preme il tasto, il display cambia come segue: Telekomando:

Poi selezionare la modalità TIMER voluta (TIMER ON (Timer accensione), TIMER OFF (Timer spegnimento) o TIMER ON-OFF (Timer accensione-spegnimento)). La dicitura "ON" o "OFF" lampeggerà sul display.

1. Per impostare l'ora, premere il pulsante

Premere il tasto per agli ora, l'ora impostata nelle prime 12 ore aumenta di mezz'ora ad agli pressione, passate le 12 ore aumenta di 1 ora ad agli pressione.
Premere il tasto per agli ora, l'ora impostata nelle prime 12 ore diminuisce di mezz'ora ad agli pressione, passate le 12 ore diminuisce di 1 ora ad agli pressione. Puo essere regolato sulle 24 ore.

1. Conferma impostazioni timer

Dopo ave regolato l'ora, premere il tasto conFIRM CANCE per confermare; il tasto ON o OFF non lampeggera più.
5. Annullare impostazioni timer
Premere il pulsante timer per più volte finché l'ora visualizzata non viene eliminata.

Suggerimenti:

dopo ave sostituito le batterie, oppure dato un black-out, l'
impostazione dell'ora delve essere configurata di nuovo.
In base alla sequenza di impostazione dei tempi TIMER ON (timer accensione) o TIMER OFF (timer spegnimento), posso sono essere ottenuti Start-Stop o Stop-Start.

Funzionamento con flusso d'aria benessere

1. Premere per iniziare Impostare le condizioni di lavoro ottimali.
2. Impostazioni della funzione flusso d'aria benessere Premere il tasto [DXTRA] accedere ad altre opzioni. Premere quello tasto in modo continuato, la posizione dei deflettori passera ciclicamente tra le tre impostazioni che seguono, per scegliere l'oscillazione voluta, poi premere il tasto [CONFIRM] CANCEL per confermare.

1. Annullamento della funzione benessere

Premere il tasto [EXTRA] accederad altre opzioni.Preme re questo tasto in modo continuato, la posizione dei deflettori passera ciclicamente tra le tre impostazioni che seguono, poi premere il tasto [CONTER] annullare.

Avviso: Non direzionare l'alletta con la mano. Altrimenti, la griglia funzioni er in maniera errata. Se la griglia non funziona correttamente, fermare per un minuto quando riavviare l'unità, eseguendo le regolazioni con il telecomando. Nota:

1. Dopo ave impostato la funzione benessere, la posizione della griglia è fissa.
2. In riscaldamento, è meglio selezionare la modalità.
3. In raffreddamento, è meglio selezionare la modalità
4. In condizionatore e deumidificatore, utilizzando il condizionatore per un lungo periodo di tempo in condizioni di alto tasso di umidità, dalla griglia potrebbero cadere delle gocce d'acqua.

ATTENZIONE:

• Prima di pulire il condizionatore, assicurarsi di spegnerlo e di scollegare il cavo d'alimentazione.
• Assicurarsi che griglia della presa d'aria sia installata in sicurezza.
• Quando si rimuovono e si sostituiscono i filtri dell'aria, assicurarsi di non toccare lo scambiatore di calore, diversamente si possono subire lesions.

Pulizia dei filtri dell'aria

1. Apriere la griglia della presa d'aria

Estrarre entrambi i lati e la parte centrale della griglia della presa d'aria.

2. Sollevare i filtri dell'aria per rimuoverli

Allontanare dalla griglia della presa d'aria le impugnature del filtro dell'ara, nella direzione moltoata nell'illustrazione, e poi estrarre i filtri dell'aria.

3. Pulire i filtri dell'aria

Rimuovere la polvere dai filtri dell'aria usingo un aspirapolvere o lavandoli. Dopo il lavaggio, lasciare asciugare completamente all'ombra i filtri dell'aria.

4. Riattaccare i filtri dell'aria alla griglia della presa d'aria

(1) I filtri si adattano alla parte interna della griglia della presa d'aria. (Figura 1)
(2) I bordi inferiori dei filtri dell'aria devono adattarsi alle staffe dei filtri. (Figura 1)
(3) I filtri dell'aria devono essere abbassati in modo che i loro bordi superiori si adattino sotto i bordi protendenti in alto sulla griglia della presa d'aria. (Figura 2)

5. Chiudere la griglia della presa d'aria

Spingere entrambi i lati e la parte centrale della griglia della presa d'aria.

• La polvere più essere rimossa dal filtre dell'aria using an aspirapolvere oppure lavando il filtre in una soluzione di acqua calda e detergente neutro. Se si lava il filtre, assicurarsi di lasciarlo asciugare completeness all'ombra prima di installarlo di nuovo.
• Se si permette alla sporcizia di accumularsi sul filtr, il flusso d'aria si riduce, l'efficienza operativa diminuisce ed il rumore aumenta.
• Durante i periodi d'uso regolare, i filtri dell'aria dovrebbero essere puliti agli due settimane.

Suggerimenti

Le istruzioni relative al riscaldamento sono applicabili solo per i modelli di tipo "RISCALDAMENTO E RAFFREDDAMENTO"

Prestazioni di riscaldamento

• Questo condizionatore funziona col principio della pompa di calore, assorbendo il calore dall'esterna e trasferendolo all'interno. Di seguenza, le prestazioni di riscaldamento si riducono come la temperatura esterna scende. Se si ha la sensazione che le prestazioni di riscaldamento siano insufficienti, si raccomanda di usare il condizionatore insieme con un'alto tipo di apparecchio per il riscaldamento.
• I condizionatori a pompa di calore riscaldano la stanza facendo circolare l'aria, di conseguenza ci cui volere del tempo - da quando si avvia il condizionatore - prima che la stanza sia riscaldata.

Sbrinamento automatico controllato da microcomputer

• Quando la temperatura esterna è Bassa e c'é un'elevata umidità, e si usa la modalità di riscaldamento, sull'unità esterna si cui do formare del ghiaccio, provocando un calo delle prestazioni.
• Per prevenir Anythingo calo di prestazioni, l'unità è dotata di una funzione di sbrinamento automatico controllato da microcomputer. Se si forma del ghiaccio, il condizionatore si arresta temporaneamente ed il circuito di sbrinamento si attivera per un breve periodo (circa 7 - 15 minuti).

I fenomeni che seguono non indicano un problema

Il rumore d'accu che scorre non è un problema.	Durante il funzionamento e all'arresto, si possono sentire rumori similà gorgogli o soffi. Questo rumore è generato dal refrigerante che fluisce nelsystema.
Rumori similà spaccature. Durante il funzionamento si possono sentire rumori similà spaccature. Questo rumore è generato dalle copertura che si espandono o si riducono in seguito alchio di temperatura.
Odori. Il systemfa circolare gli odori dell'aria	interna, come il fumo delle sigarette o l'odore delle vernici dei mobili.
Durante il funzionamento esce del fumo o vapore dall'unità interna.	Questo sucede quando l'unità è usata in luoghi come ristoranti dove ci sono sempre fumi di oli commestibili.
In modalità di raffreddamento l'unità passa alla modalità ventilatore.	Per impedire che si formi la brina sullo scambiatore di calore dell'unità interna, l'unità passa per un po' alla modalità ventilatore e poi torna alla modalità di raffreddamento.
L'unità non si riavvia dopo l'arresto. Non si avvia?	Sebbene l'interruttore ON/OFF sa impostato sulla posizione d'accensione ON, l'unità non riprende la modalità di raffreddamento, deumidificatore o riscaldamento per i 3 minuti successivi all'arresto, questo a causa del cir-cuito di protezione che ha un ritardo di 3 minuti. Attendere 3 minuti
In modalità deumidificatore le uscite dell'aria e la velocità della ventola non possono essere modificate.	L'unità ridurà ripetutamente ed automaticamente la velocità della ventola se la temperature d'ambiente è troppo Bassa in modalità deumidificatore.
In modalità riscaldamento acqua o vapore escono dall'unità interna.	Questo sucede quando il ghiaccio accumulato sull'unità esterna è rimioso (durante la fase di sbrinamento).
In modalità di riscaldamento, la ventola in-terna non si arrrestaanche se l'unità è stata arrestata.	Dopo l'arresto dell'unità, la ventola continuerà a funzionare finché l'unità interna si è raffreddata.

Prima di richiedere l'assistenza, controllare quanto segue.

Il condizionatore non si avvia.
L'interruttore d'alimentazione è accese? L'interruttore d'alimentazione non è impostato sulla posizione d'accensione ON.	La corrente elettrica è erogata normalmente? Guasto alimentazione?	Il salvavita è arrivato? Questa è una situazione molto pericolosa, scollegare immeditamente l'alimentazione e rivolgersi al rivendito-re.
Raffreddamento o riscaldamento mediocre
I comandi sono regolati correttamente come specificato? Temperatura appropriata	Il filtrlo dell'aria è sporco?	Ci sono ostacoli sulla griglia di presa e di scarico dell'aria?
I deflettori orizzontali sono rivolti verso l'alto (in modalità di riscaldamento)?	Ci sono porte o finestre aperte?

Risoluzione dei problemi

Raffreddamento mediocre
La stanza è soggetta alla luce diretta del sole?	C'è una sorgente d'alimentazione imprevista nella stanza?	Ci sono troppe persone nella stanza?
È emessa aria fredda (in modalità di riscaldamento). Il condizionatore è in standby durante la modalità di riscaldamento?

Se l'unità continua a non funzionare in modo appropriato dopo avoir eseguito i controlli di cui sopra, oppure se si verificano altri problemi, spengere immediamente l'unità e rivolgersi al rivenditore.

Il fusibile o il salvavita salute spesso.
- In modalità di raffreddamento/deumidificatore dall'unità esce dell'acqua.
- Il funzionamento è anomalo oppure si sentono dei rumori.

Quando c'è un guasto, la ventola dell'unità interna smette di funzionare.

In caso di guasto dell'unità interna, solo di LED di funzionamento del ricevitore remoto indichera,

In cas di guasto dell'unita esterna, il LED TIMER ed il LED di funzionamento indicheranno, .il LED del ricevitore remoto sta per il decimoosto ed il LED di funzionamento sta per il primoosto.

Il numero di volte è il guasto dell'unità esterna + 20. Ad esempio: il codice di erre dell'unità esterna è 2, l'unità interna dovrebbe visualizzare 22. Di conseguenza, il LED TIMER prima lampeggia due volte, poi il LED di funzionamento lampeggia due volte; tuttavia, quando il LED di guasto dell'unità esterna lampeggia 20 volte, l'unità interna visualizzera 42, si tratta di una particolarità.

Ta: Sensore temperatura ambiente

Tm: Sensore temperatura serpentina

Risoluzione dei problemi	CODICE ERRORE (Numero di volte in cui il LED di funzionamento dell'unità interna lampeggia)	POSSIBILI CAUSE
Guasto temperatura Ta	1	Il sensore è scollegato, rotto, nella posizione sbaglia-ta o cortocircuito
Guasto temperatura Tm	2	Il sensore è scollegato, rotto, nella posizione sbaglia-ta o cortocircuito
Guasto EEPROM PCB unità interna	4	Guasto PCB unità interna
Comunicazione anomala tra l'unità interna ed esterna	7	Collegamento sbagliato, cavi scollegati, imposta-zione indirizzo scorretta dell'unità interna, guasto alimentazione elettrica, guasto PCB
Comunicazione anomala tra telecomando cablato interno e PCB unità esterna	8	Collegamento sbagliato, telecomando cablato scolle-gato / guasto PCB
Anomalie del systemà di drenaggio	12	Motore pompa scollegato o in posizione scorretta, guasto interruptore galleggiante, interruptore galleggiante scollegato o in posizione sbagliata
Funzionamento modalità interna anomala	16	Diverso da modalità unità esterna

Per il guasto esterno menzionato nella tabella dei guasti interni, fare riferimento all'elenco dei codici di guasto esterni.

Richiedere al rivenditore o ad un techniciane qualificato di eseguire l'installazione; non provare mai ad installare da se il condizionatore. Dop o l'installazione, accertarsi delle seguenti condizioni.

AVVISO!

• Rivolgersi al rivenditore per l'installazione del condizionatore.

L'installazione inappropriata cui provocare perdite d'acqua, scariche elettriche e incendi.

ATTENZIONE:

• Il condizionatore non può essere installato in ambienti che contengono gas inflammabili perché la presenza di gas inflammabili nelle vicinanze del condizionatore crea il pericolo di incendi.
  Installare un salvavita.

C' è prevedibile pericolò di scariche elettriche se non è installato un interruptore di circuito elettrico.
- Collegare il cavo di messa a terra.
Il cavo di messa a terra non deve essere collegato alle tubazioni del gas, dell'acqua, al parafulmini, alla linea Telefonica; la scorretta messa a terra più provocare scariche elettriche.

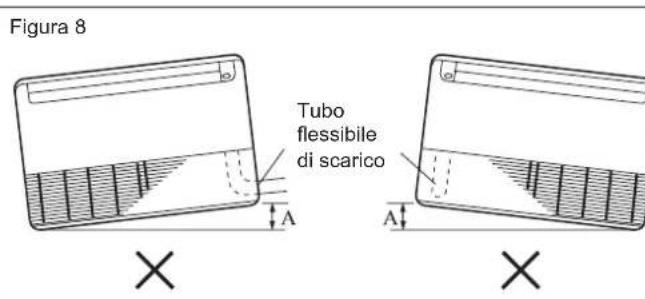

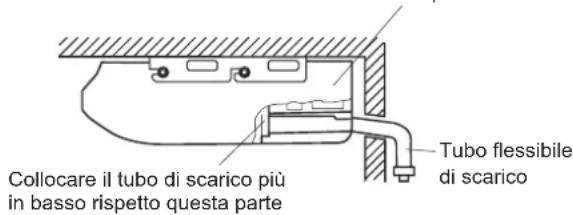

- Impiegare il tubo di scarico in modo corretto per garantire uno scarico efficente.
Lo scorretto impiego del tubo di scarico.
puo provocare perdite d'acqua.

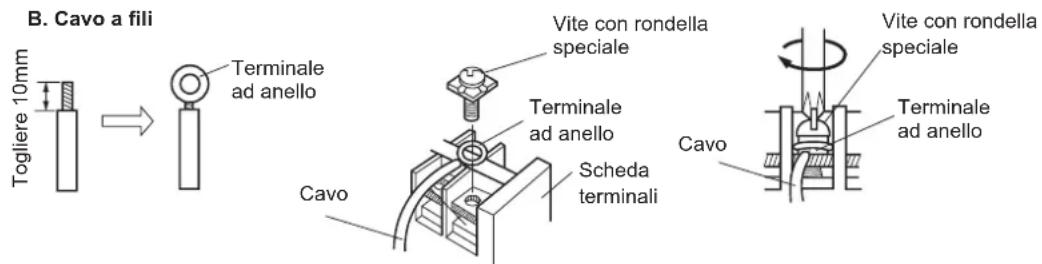

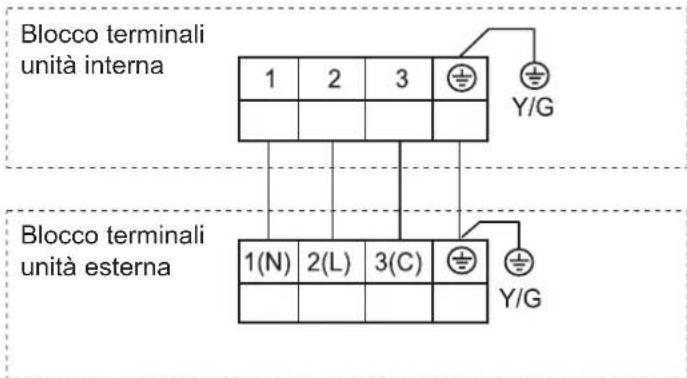

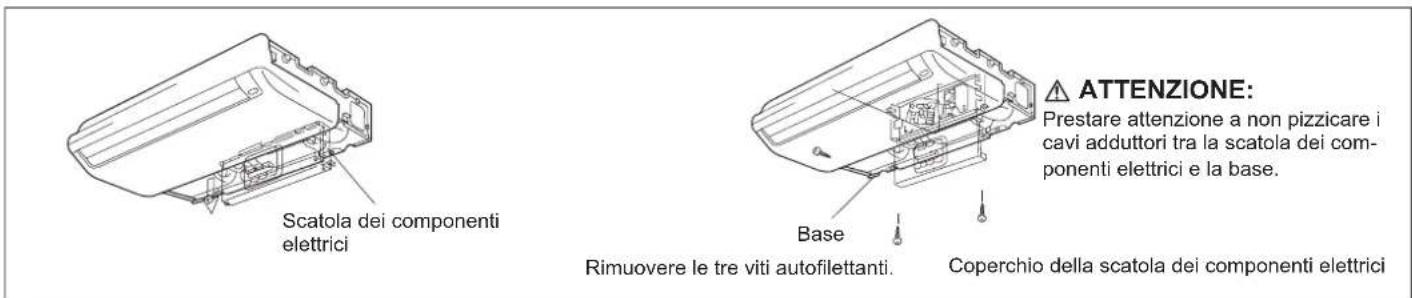

- Collegamento dei cavi elettrici
Il condizionatore deve essere dotato di un cavo speciale per l'alimentazione.
- Posizione
- Il condizionatore deve essere collocato in un luogo ben ventilato e lavorante accessibile.
- Il condizionatore non deve essere collocato nei luoghi che seguono:
(1) Luoghi in cui sono presenti oli di macchine o fumi di altri oli.
(2) Lungo la costa dove nell'aria è presente un'alta concentrazione di sale.
(3) Vicino a risorgive ad alto contento di gas solforici.
(4) In aree con alla fluttuazione della tensione, e.g. fabbriche, eccetera.
(5) In veicoli o imbarcazioni.
(6) In cucine con molti fumi di oli ed alta percentuale d'umidità.
(7) Vicino a machine che emettono onde elettromagnetiche.
(8) Luoghi soggetti a vapori di acidi o concentrazioni i di alcali.
- Scegliere i luoghi che seguono:
(1) Luoghi capaci di supportare il peso del condizionatore, non augmentano né il rumore né le vibrazioni.
(2) Il vapore caldo emesso dallo scarico dell'unità esterna ed il rumore di funzionamento non disturbano i vicini.
(3) Nessun ostacolo attorno allo scarico dell'aria dell'unita esterna.
- Televisore, radio, attrezzzature audio devono stare ad una distanza minima di 1 m dall'unità interna, esterna, cavo d'alimentazione, cavi di collegamento, tubi; diversamente le immagini saranno disturbate oppure si creeranno rumori.
- Come richiesto, prendere le misure adequate per le forti nevicate.

ELEMENTI PER L'INSTALLAZIONE

Gli elementi che seguono sono optional. Usarli come necessario.

Elementi optional

Nastro adesivo	Tubo flessibile di scarico
Supporto (L.S) con viti	Coperchio foro tubatura
Materialie termicamente isolante	Fermaglio di plastica
Stucco

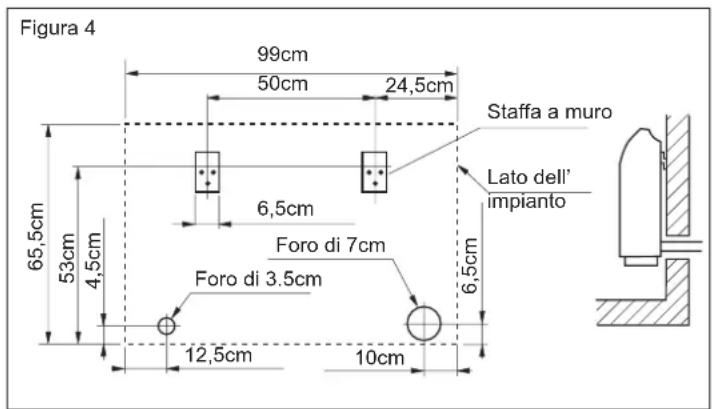

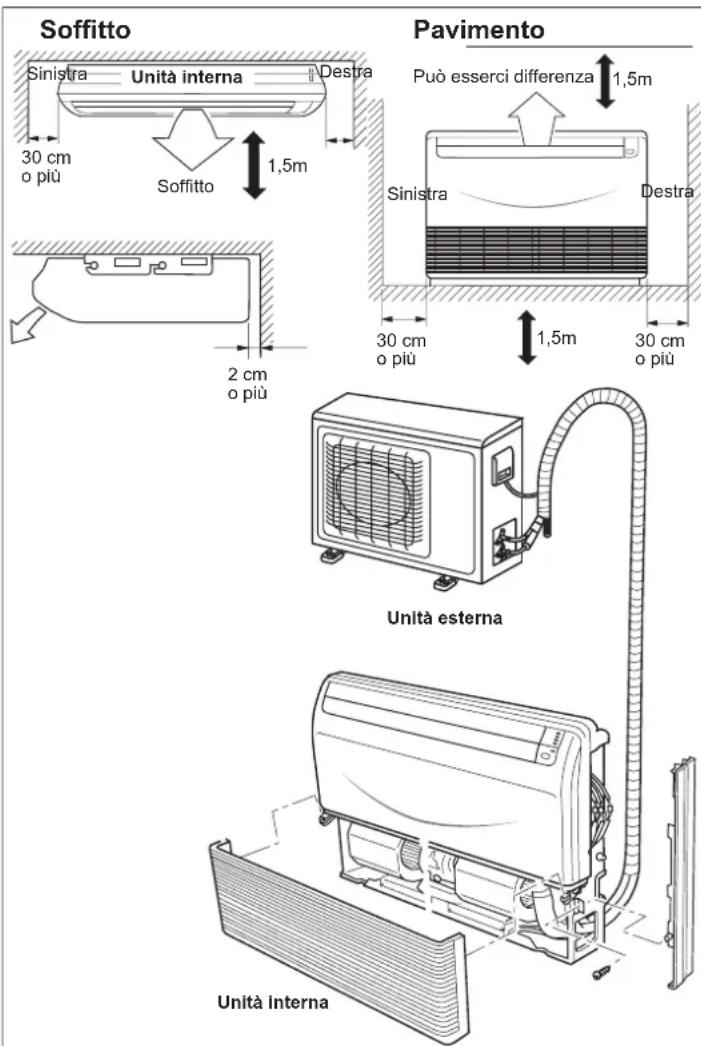

SELEZIONE DELLA POSIZIONE DELL'INSTALLAZIONE Decidere insieme al cliente la posizione dell'insezione, come segue:

(1) Installare l'unità interna a livello su parete, pavimento oppure soffitto in un luogo solido e che non sia soggetti a vibrazioni.
(2) La presa e lo scarico dell'aria non devono essere ostruiti.
L'aria delve poter fluire in tutte la stanza.
(3) Installare l'unità vicino ad una presa di corrente oppure circuito speciale.
(4) Non installare l'unità dove sera esposta alla luce diretta del sole.
(5) Installare l'unità interna dove è facile il collegamento all'unità esterna.
(6) Installare l'unità dove l'installazione del tubo di scarico è facile.
(7) Tenere in considerazione la manutenzione e le riparazioni e lasciare dello spazio come lostrato nella figura che segue. Inoltre, installare l'unità dove il filtro può essere rimioso.

AVVISO:

Installare in luogo che può sostarare il persono dell'unità interna ed esterna, inoltre eseguire l'in INSTALLazione in modo che le unità non possano capovolgersi o cadere.

ATTENZIONE:

(1) Non installare dove c' è il pericolò di perdite di gas combustibile.
(2) Non installare vicino a sorgenti di calore.
(3) Se bambini di età inferiore a 10 anni posso n o avvincinarsi all'unità, prendere le necessarie misure preventive per impedire loro di raggiungerla.

PREPARAZIONE ALL'INSTALLAZIONE DELL'UNITA INTERNA

Rimuovere la griglia della presa d'aria

Apriere la griglia della presa d'aria e rimuovere le tre, o quattro o sei viti.

Nota:

L'unità principale peut essere cablata prima di installare l'unità esterna. Selezionare l'ordine d'installazione più appropriato.

1. Perforazione per i tubi

Selezionare la direzione dei tubi e dello scarico. I tubi e lo scarico possono essere rivolti in tre direzioni, come migliorato nella Figura 1.

Il tubo di scarico può essere collegato sua a sinistra, sua a destra. (Figura 2)

Quando sono state selezionate le direzioni, fare un foro con un diametro di circa 7 cm nella parte in modo che il foro sia inclinato verso l'esterno per una corretta uscita dell'acqua. Quando il tubo esce dal retro, fare un buco nella posizione individata nella Figura 3.

Per l'installazione su parete, fissare la staffa nella posizione molto但她 è poì installare l'unità sulla staffa.

2. Installazione de tubo di scarico

Selezionare se collegare a destra o a sinistra il tubo di scarico (Figura 2). Inserire il tubo di scarico nella vaschetta di scarico dell'acqua e poi fissarlo usinga una fascetta di nylon (Figura 5).

Avvolgere l'isolante attorno al collegamento del tubo di scarico. (Figura 6)

Procesddesignazione

Assicurarsi di sistmare in modo corretto il tubo di scarico, in modo che sua più basso della porta di collegamento (del tubo di scarico) dell'unità interna. (Figura 7)

ATTENZIONE:

Non installare il tubo di scarico laterale unità in troppo alto. L'altezza A deve essere inferiore ai 5 mm. (Figura 8)

B. INSTALLAZIONE A SOFFITTO

Usando il modello d'installazione,fare i fori per i tubi ed i bulloni d'ancoraggio.(Figura 9)

1. Perforazione per i tubi

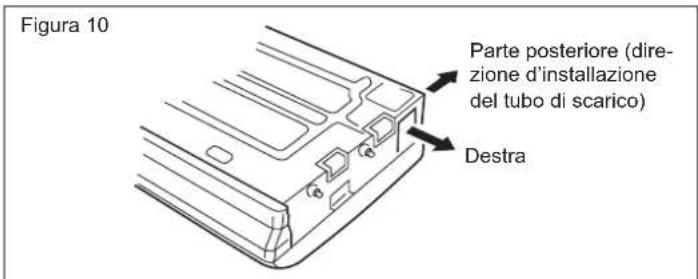

Selezionare la direzione dei tubi e dello scarico. (Figura 10)

ATTENZIONE:

Installare il tubo di scarico sulla parte posteriore. Non deve essere installato sulla parte superiore o a destra.

Quando sono state selezionate le direzioni, fare un foro con un diametro di 80mm e 50mm o di 150mm nella parte in modo che il foro sia inclinato versuso l'esterno per una corretta uscita dell'acqua. (Figura 11)

2. Perforazione dei fori peri bulloni d'ancoraggio e loro installazione

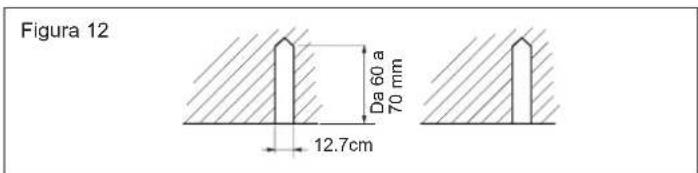

Fare quattro fori con diametro di 12,7 mm usando un tragiano da cemento. (Figura 12)

Inserire u bulloni d'ancoraggio nei fori e far penetrare completamente i permi nei bulloni d'ancoraggio using an un martello. (Figura 13)

3. Installazione delle staffe

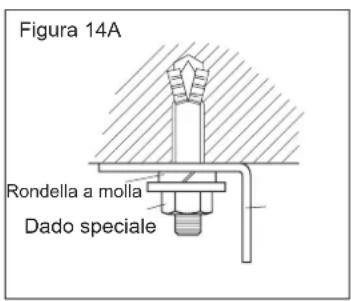

Installare le staffe usingo dadi, rondelle e rondelle a molla. (Figura 14)

4. Installazione dell'unità interna

Installare i bulloni esagonali come migliorato nella Figura 15.

Attaccare l'unità interna alle staffe. (Figura 16) Ora, stringere in sicurezza i bulloni esagonali su entrambi i lati.

5. Installazione del tubo di scarico

Selectionare se collegare a destra o a sinistra il tubo di scarico. (Figura 2).

Inserire il tubo di scarico nella vaschetta di scarico dell'acqua e poi fissarlo usinga fascetta di nylon. (Figura 5)

Avvolgere l'isolante attorno al collegamento del tubo di scarico. (Figura 6)

Assicurarsi di sistemare in modo corretto il tubo di scarico, in modo che sia più basso della porta di collegamento (del tubo di scarico) dell'unità interna. (Figura 17)

Figura 17
Rimuovere il coperchio del foro.

Quando tub di scarico e rivolto vers la parte posteriore. Fissare i tubo di scarico col cavo VT. (Figura 18)

Figura 18
Fara passare di qui il tubo di scarico

Tubo flessibile di scarico

(1) Tagliare il tubo con un tagliatubi per evitare di deformarlo.
(2) Tenere il tubo inclinato verso il bassoosi che i frammenti non possano penetrare al suo interno, limare le sbavature.
(3) Rimuovere il dato svasato dal tubo dell'unità interna ed esterna ed assemblare come migliorato nella tabella, insere il dato svasato nel tubo e svasare con una attrezzo per svasatura.
(4) Verificare che la parte svasata "L" (Figura 1) sia uniforme e che non ci siano spaccature.

Modello Tubo Dia	metro del tubo Di	mensioni A (mm)
AC12CS1ERA	Tubo per liquidi	Ø 6,35mm (1/4")	1.0~1.2
	Tubo per gas	Ø 9,52mm (3/8")
AC18CS1ERA	Tubo per liquidi	Ø 6,35mm (1/4")	1.0~1.2
	Tubo per gas	Ø 12,7mm (1/2")
AC24CS1ERA	Tubo per liquidi	Ø 9,52mm (3/8")	1.4~2.2
	Tubo per gas	Ø 15.88mm (5/8")

2. Consente di piegare i tubi

I tubi sono sagomati a mano. Prestare attenzione a non farli collassare.

Collegare i cavi al blocco terminali

A. Cavi solidi (o di tipo F) (Figura A)

(1) Tagliare il cavo con un tagliacavi o una pinza per cavi, poi levare circa 25mm di isolamento per esporre il cavo solido.
(2) Con un cacciavite, rimuovere le viti del blocco terminali.
(3) Con le pinze,iegare il cavo solido per formare un anello che si adatti alla vite del blocco terminali.
(4) Dare all'anello una forma appropriata, metterlo sul blocco terminali e fissarlo in sicurezza al blocco terminali using la vite ed un cacciavite.

B. Cavi standard (Figura B)

(1) Tagliare il cavo con un tagliacavi o una pinza per cavi, poi levare circa 10mm di isolamento per esporre i fili del cavo.
(2) Con un cacciavite, rimuovere le viti del blocco terminali.
(3) Usando un anello di fissaggio oppure le pinze, fissare in sicurezza un anello di fissaggio a ciascuna estremità esposta del cavo.
(4) Collocare il cavo e l'anello di fissaggio, poi rimettere e stringere la vite del blocco terminali usingo un cacciavite.

Fissare i cavi di collegamento e d'alimentazione col morsetto dei cavi

Dopo ave fatto passare i cavi di collegamento e d'alimentazione atraverso i tubo isolante,

stringere usando il morsetto dei cavi, come migliorato sulla destra.

Per l'isolamento, usare un tubo di PVC VW-1, spesso da 0,5 a 1,0 mm.

ATTENZIONE:

Far corrispondere i numero del blocco terminali ed i colori dei cavi di collegamento con quelli dell'unita esterna. Il collegamento scorretto dei cavi elettrici cui provocare la bruciatura delle parti elettriche.
- Collegare con fermezza i cavi di collegamento al blocco terminali. L'installazione scorretta può provocare incendi.
- Fissare sempre la copertura esterna del cavo di collegamento col morsetto. (Se l'isolamento è danneggiato si possono verificare perdite di corrente elettrica.)
- Collegare sempre il cavo di messa a terra.

Collegamento dei cavi elettrici dell'unità interna

(1) Rimuovere la scatola dei componenti elettrici.

(2) Estrarre la scatola dei componenti elettrici. (3) Rimuovere il coperchio della scatola dei componenti elettrici.

(4) Collegamento dei cavi elettrici

1. Rimuovere il fermaglio del cavo.
2. Collocare le estremita dei cavi di collegamento elettrico sulle corrispondenti posizioni del blocco terminali, come migliorato nella figura a destra.
3. Collegare completamente il cavo di collegamento al blocco terminali.
4. Fissare il cavo di collegamento con un fermaglio.
5. Fissare l'estremita del cavo di collegamento con la vite.

AVVISO:

(1) Usare sempre un circuito derivato speciale ed installare una scatola speciale per alimentare il condizionatore.
(2) Usare un salvavita e relativa scatola con capacité a pi a quella del condizionatore.
(3) Il salvavita è installato nel cablaggio permanente. Usare sempre un salvavita che scatti su tutti i poli del cablaggio e che abbia una distanza d'isolamento di almeno 3 mm tra i contatti di ciascun polo.
(4) Eseguire i collegamenti elettrici in conformitàagli standard ci che il condizionatore possa essere usato in sicurezza e correttamente.
(5) Installare un salvavita in conformità alle leggi e normative in vigore, edagli standard dell'azienda di fornitura elettrica.

ATTENZIONE:

(1) La capacité della sorgente d'alimentazione deve essere uguali alla somma della corrente necessaria al condizionatore ed alle atre attrezzature elettriche. Se la capacité è insufficiente, modificare il contratto di fornitura.
(2) Quando la tensione è troppo Bassa ed il condizionatore fa dificoltà ad avviarsi, contattare l'azienda di fornitura elettrica per fare aumento la tensione.

INSTALLAZIONE DELLA MASCHERINA E DELLA GRIGLIA DELLA PRESA D'ARIA

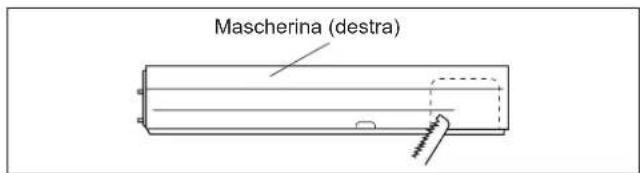

1. Installare la mascherina (destra)

(1) Tagliare un foro per tubo sulla mascherina destra. Questo vale quando il tubo esce da destra. Questa operazione non è necessaria quando il tubo esce alla parte superiore o posteriori.

(2) Installare la mascherina (destra) e fissarla con le viti.

2. Installare la mascherina (sinistra)

Installare la mascherina (sinistra) e fissarla con le viti.

(2) Inserire le cerniere sulla parte inferiore della griglia di presa d'aria nei fori della base. Poi montare i fermagli sui tre agganci in alto sulla griglia della presa d'aria.

3. Installare la griglia della presa d'aria

(1) Tagliare il lato destro della griglia della presa d'aria.
Questo vale quando il tubo esce da destra.

Funzionamento di prova

Controllo

1. Unità interna

• I tasti del telecomando funzionano tutti correttamente?
• Tutti i LED si illuminano correttamente?
• I deflettori dell'aria funzionano correttamente?
• Lo scarico dell'acqua funziona correttamente?

2. Unità esterna

• Ci sono rumori o vibrazioni anomale durante il funzionamento?
  Il rumore, l'aria o lo scarico dell'acqua dell'unità disturbano i vicini?
• Ci sono perdite di gas?

Assistenza al cliente

Spiegare quanto segue al cliente, in conformità al Manuale d'uso:

(1) Metodo d'avvio e d'arresto,chio modalità operativa, regolazione della temperatura,uso del timer,chio del flusso dell'aria e altre operazioni del telecomando.
(2) Rimozione e pulizia del filtro dell'aria, uso dei deflettori dell'aria.
(3) Con segnare il Manuale d'uso e d'installazione al cliente.

Haier

Indirizzo: No. 1 Haier Road, Hi-tech Zone, Qingdao 266101, Repubblica Popolare Cinese

Contatti: TEL [phone]FAX [phone]

Sito Internet: www.haier.com

AC12CS1ERA

AC18CS1ERA

AC24CS1ERA

Table des matieres

Mises en garde 3
