MANUALE UTENTE TVF 042 GR ROSIERES

LEGGERE ATTENTAMENTE LE ISTRUZIONI INCLUSE IN QUESTO LIBRETTO. Vi danno importanti indicazioni sulla sicurezza d'installazione, d'impiego e di pulizia, ed anche qualche consiglio per un'ottimo utilizzo del piano di cottura. Conservare con cura questo documento per consultazione ulteriore e notare qui sotto, prima dell'installazione del piano, il numero di serie dell'apparecchio, nel caso di un ulteriore richiesta d'intervento del servizio di assistenza.

• Tutti le parti accessibili sono calde durante il funzionamento del piano, tenere lontano i bambini.
• Si raccomanda, dopo ogni utilizzo, un minimo di pulizia dell'apparecchio, per evitare l'accumulo di sporcizie e grassi. Questi, infatti, ricuocerebbero ad ogni uso dell'apparecchio, carbonizzandosi e liberando fumi ed odori sgradevoli.
• I grassi di cottura o l'olio caldo provocano degli schizzi. Badare di non allontanarsi dall'apparecchio, tali sostanze possono infiammarsi.

Mod in FRANCE - 232 - Mod: FE GD21 RB 220 - 240 V ~ P. Maxl (Oven) - 2300 W P. Motors = 30 W CE Code: 39354774 - 0306 0511 Codice prodotto:.......... Numero di serie:.......... Mod: FE GD21 RB Code: 39354774 - 0306 0511 220 - 240 V ... Code: 39354774 - 0306 0511 Code: 39354774 - 0306 0511 Code: 39354774 - 0306 0511

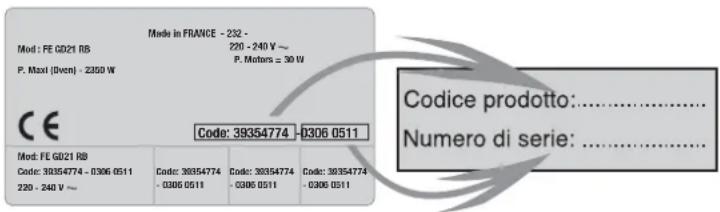

Placca segnaletica (situata sotto la cassetta inferiore del piano)

Il produttore perseguendo una politica di aggiornamento tecnico-qualitativo dei prodotti, si riserva il diritto di apportare modifiche migliorative.

DICHIARAZIONE DI CONFORMITÀ: questo apparecchio, nelle parti destinati a venire a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109 e al D.L. di attuazione N° 108 del 25.01.92. Questo apparecchio è conforme alle direttive 89/336/CEE, 73/23/CEE, 90/396/CEE e modifiche successive.

PIANO INOX O SMALTATOPIANI DI COTTURA

Fuochi	3 gas	4 gas	3 gas	4 gas
	1 elettrico	-	1 elettrico	-
Tensione/Frequenza (V/Hz)	230/50	230/50	230/50	230/50
Potenza elettrica installata (W)	2000	-	2000	-
Potenza gas installata:
• G20/20 mbar (kW)**	7,45	9,95	7,15	8,6
• G30/28-30 mbar (g/h)	543	725	521	627
Dimensione prodotto (l x p) mm.	590x510	590x510	590x510	590x510
Dimensione foro incasso (AxB)	560x480	560x480	560x480	560x480
	Si raccomanda l'utilizzo del bruciatore gas posteriore destro per cotture lunghe, cioè superiori ad un'ora

** Predisposizione di fabbrica IT cat. II2H3+

	PIANO GHISAPIANI DI COTTURIANO IN VETRO O VETROCERAMICA
Fuochi	2 gas	2 gas	4 gas	3 gas	3 gas
	-	2 elettrici	-	1 elettrico	1 elettrico
Tensione/Frequenza (V/Hz)	230/50	230/50	230/50	230/50	230/50
Potenza elettrica installata (W)	-	3500	-	1800	1500
Potenza gas installata:
• G20/20 mbar (kW)**	4,65	4,65	9,5	6,5	7,75
• G30/28-30 mbar (g/h)	341	341	-	-	-
Dimensione prodotto (l x p) mm.	330x510	596x510	600x530	600x510	600x530
Dimensione foro incasso (AxB)	310x490	560x490	560x480	560x480	560x480
		Vetroceramica

** Predisposizione di fabbrica IT cat. Il2H3+

INSTALLAZIONE

L'INSTALLAZIONE DI QUESTO APPARECCHIO DEVE ESSERE EFFETTUATA IN CONFORMITÀ DELLE NORME VIGENTI. LA CASA COSTRUTTRICE DECLINA TUTTE LE RESPONSABILITÀ IN CASO DI MANCATO RISPETTO DELLE SUDDETTE NORME.

INSERIMENTO NEL MOBILE

Il mobile o il supporto in cui deve essere incassato il piano e le pareti dei mobili attigui devono essere di un materiale resistente al calore, oppure rivestiti di tale materiale fissato con una colla resistente alle alte temperature affinché non si scolli.

Prevedere un divisore orizzontale sotto il cassone del piano con un apertura di 10X10 cm dentro l'angolo posteriore destro. Lasciare almeno 1 cm. di spazio tra il fondo della cassetta ed eventuali pareti divisorie sottostanti al piano per non ostacolare la buona circolazione dell'aria intorno ad esso.

Nella fase di installazione del piano di cottura, particolare attenzione merita la guarnizione che copre il perimetro dell'apparecchio. Tale guarnizione evita le infiltrazioni tra il piano di cottura e il mobile di sostegno.

Attenzione: non ostruire i passaggi d'aria nella zona posteriore necessari per una buona combustione.

Il fondo del piano è equippaggiato di 4 alloggiamenti per le squadrette di fissaggio che bloccano il piano al mobile. Fissare le 4 squadrette in modo tale che il piano sia perfettamente posizionato sul mobile.

GUARNIZIONE

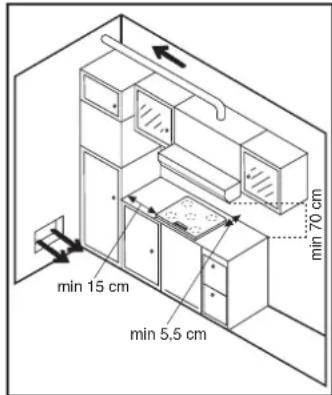

min 15 cm min 5,5 cm min 70 cm

min 10 mm Vano accessible Sp da 25 a 45 mm

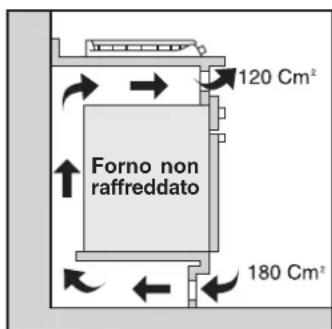

120 Cm² Forno non raffreddato 180 Cm²

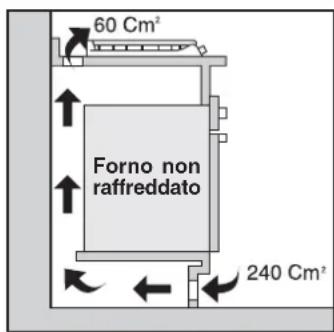

60 Cm² Forno non raffreddato 240 Cm²

ALLACCIAMENTO GAS

LOCALE DI INSTALLAZIONE:

l'utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in cui è installato. Vogliate assicurare una buona aerazione del locale mantenendo aperti gli orifizi di ventilazione naturale o installando una cappa di aspirazione con condotto di scarico. Un utilizzo intensivo e prolungato dell'apparecchio può necessitare di una aerazione supplementare, per esempio l'apertura di una finestra o un'aerazione più efficace aumentando la potenza di aspirazione meccanica se essa esiste. Nel caso in cui l'apparecchio fosse sprovvisto di termocoppia (dispositivo di sicurezza) la presa di ventilazione dovrà essere di 200 cmq minimo. In caso non sia possibile installare la cappa è necessario l'impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell'ambiente purché esistano nel locale le aperture per l'entrata di aria. Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente cucina un ricambio orario d'aria di 3-5 volte il suo volume. L'installatore deve attenersi alle norme in vigore UNI-CIG 7129 e 7131.

COLLEGAMENTO ALL'ALIMENTAZIONE

Questo collegamento deve essere eseguito con apparecchiatura disinserita elettricamente.

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas deve essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate nel paragrafo

CAMBIO GAS.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432.

• ALLACCIAMENTO CON TUBO RIGIDO

L'allacciamento all'impianto del gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

- ALLACCIAMENTO CON TUBO FLESSIBLE IN ACCIAIO (Noi vi consigliamo questo tipo di allacciamento.)

La messa in opera di questi tubi deve essere effettuata in modo che la sua lunghezza, in condizioni di massima estensione, non sia maggiore di 2 metri. Utilizzate esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alla norma EN 549.

Importante: ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma. Assicurarsi inoltre che il tubo flessibile non possa essere a contatto con una parte mobile del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa essere danneggiato.

Per alcuni modelli si fornisce a corredo un raccordo conico per la installazione nei paesi dove questo tipo di raccordo è obbligatorio (Gran Bretagna, Olanda, Germania,...); nelle figure seguenti viene indicato come riconoscere i diversi tipi di raccordi. In ogni caso la parte cilindrica del raccordo deve essere collegata al piano cottura.

CILINDRICO

Attenzione: prima di effettuare il collegamento verificare l'efficienza dell'impianto di messa a terra. Non possiamo essere ritenuti responsabili per incidenti o per le eventuali conseguenze di incidenti dall'uso di un apparecchio non collegato a terra o cui la messa a terra sia difettosa.

Il collegamento alla rete deve essere effettuato mediante una presa di corrente o mediante un dispositivo ad interruzione omnipolare con una distanza di apertura dei contatti di almeno 3 mm.

L'installazione deve essere fatta obbligatoriamente in abitazioni con impianti aventi fusibili appropriati e fili con sezione adeguata per alimentare normali apparecchi domestici.

Questo apparecchio è venduto provvisto di cordone di alimentazione e deve essere utilizzato esclusivamente con una tensione di 230 V tra fasi o tra fase e neutro.

Allacciarlo ad una presa di corrente da 10/16 Ampere solo dopo avere verificato:

• la tensione di alimentazione indicata sul contatore,
• la regolazione del disgiuntore,
• il calibro del fusibile
• la continuità della Terra.

Nota: la presa di corrente deve essere accessibile per qualsiasi eventuale intervento, fare attenzione al suo posizionamento al momento dell'installazione del piano di cottura.

* la sostituzione del cavo d'alimentazione deve essere effettuata dal servizio di assistenza tecnica o da personale altamente qualificato, in conformità alle caratteristiche d'origine:

• Piano di cottura 4 bruciatori a gas : cavo d'alimentazione tipo H05RR-F, H05VV-F, H05V2V2-F, sezione 3 x 0,75.
• Piano di cottura bruciatori a gas + piastra elettrica: cavo d'alimentazione tipo H05RR-F, H05VV-F, H05V2V2-F, sezione 3 x 1.5.

Gli apparecchi vengono regolati presso la casa produttrice per il funzionamento al tipo di gas indicato sull'imballo e riportato sull'etichetta applicata sull'apparecchio. In caso di funzionamento con un altro gas, è necessario adattare l'apparecchio procedendo secondo la sequenza seguente:

1

• SOSTITUZIONE DEGLI INIETTORI

Ogni iniettore è identificato da un numero inciso sullo stesso.

Per sostituire gli iniettori, eseguire nell'ordine le seguenti operazioni:

• togliere le griglie, gli spartifiamma ed i bruciatori,
• tramite la chiave fornita con l'apparecchio svitare l'iniettore e sostituirlo con quello adatto al tipo di gas disponibile (seguendo le indicazioni della tabella a lato).
• procedere alla regolazione dell'aria dei bruciatori, quindi rimettere bruciatori, spartifiamma e griglie nelle loro sedi.

CORPO DEL BRUCIATORE INIETTORE

Esempio: bruciatore Ultra-Rapido

INIETTORI
Bruciatore Gas	Naturale G20-20 mbar G25-25 mbar	Gas Butano G30 28-30 mbar	Gas Propano G31 37 mbar
DC/UR (3,2 kW)	94x2	65x2	65x2
UR (3,5 kW)	102x2	68x2	68x2
R (2,5 kW)	122	80	80
SR (1,45 kW)	96	61	61

• REGOLAZIONE DELL'ARIA

La regolazione dell'aria molto importante perché permette di ottenere una combustione corretta ed un rendimento ottimale dei bruciatori.

Può risultare necessario affinare questa regolazione in funzione delle condizioni di erogazione di gas nella Vostra abitazione.

La fiamma ottenuta deve essere tesa e priva di punte gialle o rosse.

Il regolatore della portata d'aria si trova nella parte inferiore del bruciatore (vedere disegno).

Per regolare l'aria procedere come segue:

• togliere le griglie, gli spartifiamma, ed i bruciatori,
• sbloccare la vite di fissaggio del regolatore d'aria,
• regolare la portata d'aria, secondo le indicazioni riportate nella tabella a lato.
  • bloccare la vite di fissaggio del regolatore.

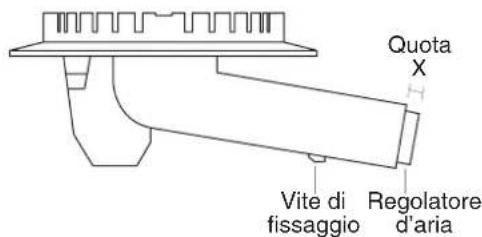

Quota X Regolatore d'aria Vite di fissaggio

REGOLAZIONE ARIA Quota X in mm

Bruciatore Gas Na	NaturaleG20-20 mbarG25-25 mbar	Gas ButanoG30 28-30 mbar	Gas PropanoG31 37 mbar
UR (3,2 kW)Piani Ghisa	13	0	13
UR (3,5 kW-3,2kW)	14	0	14
R (2,5 kW)	10	0	9
SR (1,45 kW)Piani Ghisa	11	3	11
SR (1,45 kW)	6	0	7
DC (3,2 kW)	15	0	15

Quota X Vite di fissaggio Regolatore d'aria

• REGOLAZIONE DEL MINIMO

Se avete eseguito un cambio del gas, è importante verificare la stabilità della fiamma nella posizione di minimo.

Per accedere al by-pass dei bruciatori del piano cottura estrarre le manopole.

a) gas naturale:

- Svitare il by-pass di un giro.

- Accendere il bruciatore, posizionare la manopola in posizione minimo. - Avvitare 📊 la vite del by-pass sino ad avere una fiamma ridotta, verificare che questa flamma non si spenga passando rapidamente dalla posizione massimo alla posizione minimo (in caso di spegnimento aumentare il minimo e riverificare).

b) butano - G.P.L:

La regolazione si ottiene avvitando fino a fondo la vite del by-pass il cui orifizio calibrato assicura il flusso ridotto.

Non svitare le altre viti!

Vite del by-pass del bruciatore

Gli apparecchi vengono regolati presso la casa produttrice per il funzionamento al tipo di gas indicato sull'imballo e riportato sull'etichetta applicata sull'apparecchio. In caso di funzionamento con un altro gas, è necessario adattare l'apparecchio procedendo secondo la sequenza seguente:

• SOSTITUZIONE DEGLI INIETTORI

1

Ogni iniettore è identificato da un numero inciso sullo stesso. Per sostituire gli iniettori, eseguire nell'ordine le seguenti operazioni:
- togliere le griglie, gli spartifiamma ed i bruciatori, - tramite una chiave esagonale a tubo da 7mm svitare l'iniettore e sostituirlo con quello adatto al tipo di gas disponibile (seguendo le indicazioni della tabella a lato). - procedere alla regolazione dell'aria dei bruciatori, quindi rimettere bruciatori, spartifiamma e griglie nelle loro sedi.

INIETTORI
Bruciatore Gas	Naturale G20-20 mbar G25-25 mbar	Gas Butano G30 28-30 mbar	Gas Propano G31 37 mbar
R (3 kW)	130	86	86
SR (1,75 kW)	100	67	67

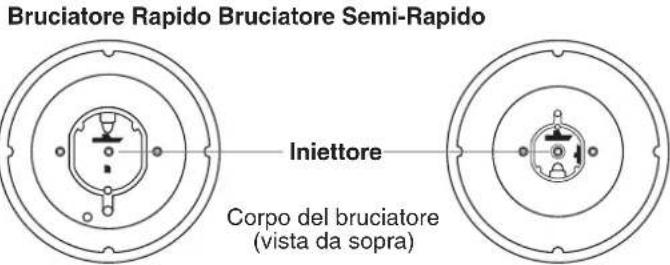

Bruciatore Rapido Bruciatore Semi-Rapido Iniettore Corpo del bruciatore (vista da sopra)

• REGOLAZIONE DEL MINIMO

2

Se avete eseguito un cambio del gas, è importante verificare la stabilità della fiamma nella posizione di minimo.

Per accedere al by-pass dei bruciatori del piano cottura estrarre le manopole.

a) gas naturale:

• Svitare il by-pass di un giro.
• Accendere il bruciatore, posizionare la manopola in posizione minimo.
• Avvitare la vite del by-pass sino ad avere una fiamma ridotta, verificare che questa fiamma non si spenga passando rapidamente dalla posizione massimo alla posizione minimo (in caso di spegnimento aumentare il minimo e riverificare).

b) butano - G.P.L:

La regolazione si ottiene avvitando fino a fondo la vite del by-pass il cui orifizio calibrato assicura il flusso ridotto.

Non svitare le altre viti!

Vite del by-pass del bruciatore

• Ogni bruciatore ha una regolazione progressiva che permette: * flessibilità di regolazione tra il minimo e il massimo ed una facilità d'adattare la fiamma del bruciatore in funzione del diametro delle pentole,
  * diminuire la fiamma velocemente senza rischio che questa si spenga.

ACCENSIONE

Raccomandazione importante : quando i bruciatori non sono in servizio, il rubinetto di alimentazione generale deve essere sempre chiuso

• Aprire il rubinetto di alimentazione generale.
• Un simbolo accanto a ciascuna manopola permette di identificare il bruciatore comandato.
• Premere e girare la manopola di comando del bruciatore interessato sino al simbolo "+" (♡) e mantenerla premuta sino all'accensione; sui modelli dotati di accensione elettronica la fiamma viene accesa da una scintilla elettrica; innescata dal l'apposito tasto o dalla pressione della manopola (per i modelli con accensione sottomanopola).

Per i modelli non dotati di accensione elettronica, o in caso di assenza di corrente elettrica, accendere la fiamma con un fiammifero.

ATTENZIONE: per i modelli dotati di termocoppia di SICUREZZA continuare a mantenere premuta a fondo la manopola per alcuni secondi per attivare il sistema di sicurezza, se la manopola viene rilasciata subito il sistema di sicurezza non ha il tempo di attivarsi e la fiamma si spegne. In questo caso ripetere l'operazione di accensione dall'inizio attendendo più tempo dopo l'accensione della fiamma.

La termocoppia di sicurezza rapida è un dispositivo che blocca automaticamente l'afflusso del gas in caso di spegnimento accidentale della fiamma.

Qualora particolari condizioni di fornitura del gas erogato localmente rendessero difficoltàa l'accensione si consiglia di ripetere l'operazione di accensione posizionando la manopola sul minimo “-” (♡).

• Regolare la fiamma in funzione del recipiente e della vostra cottura. Tra le due posizioni massimo "+" (♡) e minimo "-" (♡) é possibile ottenere tutte le regolazioni intermedie.
• Per arrestare la fiamma del bruciatore, posizionare la manopola su '0'.
• Nel caso di una estinzione accidentale delle fiamme del bruciatore, portare la manopola su '0', attendere 1 minuto e procedere a una nuova accensione.

PENTOLE

Per un miglior utilizzo dei bruciatori, si raccomanda di usare pentole di diametro non inferiore ai seguenti:

* Doppia corona ∅ 18 cm in sù
* Ultra-rapido ∅ 18 cm in sù
* Rapido ∅ da16 a18 cm
* Semi-rapido ∅ 12 cm

- Evitare le pentole con fondo curvo o deformato.

- Le pentole di alluminio possono lasciare dei residui sulla griglia smaltata, tale deposito è facilmente asportabile utilizzando un panno umidi e prodotti leggermente abrasivi.

CONSIGLI

• Evitare le bolliture troppo intense. La bollitura violenta peggiora il gusto degli alimenti.
• La fiamma non deve superare i bordi del recipiente, in tale condizione si ottiene solo spreco di gas.
• Non fare funzionare un fuoco a gas con un recipiente vuoto.

LA PIASTRA ELETTRICA

LA PIASTRA ELETTRICA:

la potenza è controllata dalle posizioni della manopola (vedere tabella seguente). Le piastre elettriche con BOLLO ROSSO centrale

sono del tipo rapido ed autoprotetto; in queste piastre un termostato interno diminuisce automaticamente la potenza in caso di temperature anomale (ad esempio funzionamento a vuoto).

LA PIASTRA HIGHLIGHT:

utilizzata sui prodotti vetroceramici; una lamina metallica che diventa incandescente ripartisce uniformemente la temperatura su tutta la superficie del fuoco. Si riscalda in tre secondi e permette sia cotture omogenee e delicate sia cotture intense; la potenza è regolata dalla posizione della manopola (vedere tabella seguente)

PRIMA DELL'USO:

- Prima di utilizzare la piastra per la prima volta, scaldarla a vuoto per qualche minuto a massima potenza, per permettere l'indurimento del rivestimento prottetivo.

UTILIZZO:

• Per ottenere la cottura desiderata, vi consigliamo di avviare l'apparecchio iniziando con la potenza maggiore e di regolarlo in seguito su di una potenza intermedia che tenga conto della natura degli alimenti e dei loro volumi.
• L'accensione della piastra è segnalata da una lampadina spia.
• Per lo spegnimento girare la manopola in senso contrario alla posizione di arresto "0".

POSIZIONI MANOPOLA:

A titolo indicativo vi riportiamo alcuni esempi di regolazione della piastra, l'esperienza personale consente poi di adattare tali regolazioni ai gusti e alle abitudini di ognuno.

FUOCO HILIGHT VETROCERAMICA

La spia del calore residuo si accende quando la temperatura del piano è superiore a 60° C. Resterà accesa anche se il fuoco è spanto, e fino a che la temperatura della superficie del fuoco non si sarà raffreddata, sotto i 60° C.

Posizioni Alcuni consigli...
1	1-2	Lentissimo	Tenere in caldo un piatto, burro fuso cioccolata
2	3-4	Lento	Cottura a fuoco lento, besciamella, stufato, riso al latte, uova al piatto...
3	5-6	Moderato	Legumi secchi, surgelati, frutta, acqua bollente
4	7-8	Medio	Patate al vapore, verdure fresce, pasta, crepe, pesce
5	9-10	Forte	Cottura a fuoco lento più impegnative, omelette, bistecche, trippa
6	11-12	Vivo	Bistecche, cotolette, fritture

CONSIGLI:

Per ottenere piena soddisfazione dal vostro apparecchio, è necessario prendere alcune precauzioni e rispettare certe condizioni. Ad esempio:

- Utilizzare recipienti spessi e a fondo piatto:

il fondo perfettamente piatto eliminirá i punti di surriscaldamento sui quali gli alimenti si attaccherebbero, permettendo al tempo stesso una perfetta ripartizione del calore.

• Verificare che il fondo dei recipienti sia asciutto: in questo modo si eviterà che la piastra venga attaccata dall'umidità.
• Utilizzare recipienti di diametro non inferiore a quello della piastra per evitare dispersioni di calore e danni alla piastra.
• Non lasciare funzionare la piastra elettrica a vuoto: si potrebbe deformare con conseguenti risultati di cottura insoddisfacenti.
• I grassi di cottura o l'olio caldo provocano degli schizzi. Badare di non avvicinarsi troppo al piano di cottura, tali sostanze possono infiammarsi.
• Quando la piastra è calda, tenere lontano tutto quanto possa fondere, come ad esempio tutti gli oggetti di plastica, la carta stagnola, i fogli di alluminio, zucchero ...

Attenzione:

Durante il funzionamento della piastra elettrica, la superficie di riscaldamento diventa estremamente calda, vi consigliamo di tenere lontano i bambini.

UTILIZZO: MANUTENZIONE

Prima di tutte le operazioni di pulizia o di smontaggio, é imperativo :

• staccare la spina del piano di cottura dalla presa di corrente.
• attendere che il piano di cottura si raffreddi.

Non usare mai:

prodotti abrasivi, pagliette metalliche o oggetti taglienti per pulire il piano di cottura.

• ACCIAIO SMALTATO: pulire semplicemente con acqua e sapone quando l'apparecchio si è raffreddato, ed asciugare con uno strofinaccio pulito ed asciutto. Se si pulisce lo smalto a caldo, si rischia di farlo diventare opaco.
• INOX: pulire con acqua e sapone, ed asciugare. Pulire con prodotti speciali acquistabili in commercio. Vi permetteranno di conservare il suo aspetto iniziale.

• VETRO e VETROCERAMICA:

• versare qualche goccia di un prodotto specifico per la pulizia della superficie in vetro.
• strofinare con insistenza dove vi fossero delle macchie insistenti, con l'aiuto di uno straccio asciutto, o di una spugna leggermente umida.
• ascugare con uno straccio fino a quando la superficie non sia pulita. Se dopo questa manutenzione le macchie persistono:
• versare di nuovo qualche gocci di un prodotto specifico.
• strofinare con l'aiuto di una lametta rispettando l'angolo di 30° rispetto al piano, insistendo fino alla scomparsa delle macchie.
• asciugare con uno straccio asciutto o della carta assorbente fino a che la superficie non sia pulita.
• ripetere l'operazione se necessario.

L'utilizzo di una lametta da barba non può danneggiare la superficie, se la si tiene inclinata di 30° rispetto al piano. Tenere lontano dalla portata dei bambini la lametta.

Una pulizia frequente farà in modo di mantenere sempre lucido il vostro piano. Assicurarsi che la superficie sia pulita prima di riutilizzare il piano. Per togliere le traccie d'acqua e di calcare, utilizzare qualche goccia d'aceto bianco o di succo di limone. Per concludere asciugare con l'aiuto di un foglio di carta assorbente poi applicare qualche goccia di prodotto specifico e asciugare.

- LE MANOPOLE - per una pulizia accurata è possibile estrarre le manopole tirandole verso l'alto. Usare solo acqua e sapone per la loro pulizia ed asciugarle accuratamente prima di riposizionarle.

Per la manutenzione regolare, si consiglia di pulire tutti i prodotti sporchi di grasso con dei prodotti a base di ammoniaca oppure con dei prodotti consigliati dal Rivenditore.

Sconsigliamo l'impiego di prodotti abrasivi.

- Gli spartifiamma dei bruciatori: sono semplicemente appoggiati. Dovrete solamente toglierli e pulirli con una spugna umida e leggermente insaponata.

Gli spartifiamma smaltati: non metterli direttamente nell'acqua fredda subito dopo averli utilizzati, per evitare che lo sbalzo termico provochi la rottura dello smalto.

Gli spartifiamma ottonati dei bruciatori : con l'uso si opacizzano. Per riportare l'ottone all'originale lucentezza utilizzare un prodotto specifico per la pulizia di "rame, ottone e bronzo" disponibile dal vostro rivenditore. Non utilizzare tale prodotto, invece, per la pulizia delle manopole.

- Il corpo del bruciatore: una pulizia regolare vi permetterà di conservare il suo aspetto iniziale. Usare solo acqua e sapone per la sua pulizia ed asciugarlo accuratamente. Se i fori dovessero risultare ostruiti utilizzare una spazzola con acqua e sapone ed asciugare con un panno pulito.

Una volta pulito il piano, accertarsi che siano ben posizionati il bruciatore e la spartifiamma. É molto importante posizionare lo spartifiamma nelle apposite tacche di riferimento per evitare danneggiamenti al bruciatore.

Attenzione: evitare accuratamente che dell'acqua si infiltrati all'interno dei bruciatori.

• LE GRIGLIE

Secondo il modello di piano di cottura, le griglie sono smaltate o in ghisa.

La griglia è semplicemente inserita nell'apposita sede ed è sufficiente sollevarla per estrarla.

Per la sua manutenzione, non utilizzare mai prodotti abrasivi, spugne metalliche o oggetti affilati. Lo smalto ne risulterebbe irrimediabilmente rovinato.

Pulire semplicemente con acqua e sapone quando l'apparecchio si è raffreddato ed asciugare con uno strofinaccio pulito ed asciutto.

• LA PIASTRA ELETTRICA

Farla riscaldare per qualche minuto per carbonizzare tutti i residui incrostati. Dopo averla spenta e lasciata raffreddare, asciugarla con della carta assorbente. In ogni caso, proteggere la piastra dall'umidità.

Non usare prodotti abrasivi, dopo ogni uso, asciugare il rivestimento protettivo con un panno unto. La piastra deve essere sempre asciutta, o leggermente lubrificata se non la si utilizza per lunghi periodi. In caso di presenza di ruggine si consiglia di usare, per esempio, una paglietta metallica per rimuovere la ruggine.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 0392086811.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messo in contatto direttamente con il

Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti

dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.rosieres.fr

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola del prodotto (applicata sotto al prodotto). In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

INSTRUCCIONES GENERALES

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).

Assicurandovi che questo prodotto sia smaltito correttamente, aiuterete ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un errato trattamento di questo prodotto giunto a fine vita.

Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico; dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.

Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio dove avete acquistato il prodotto.

ES

IT La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
