MANUALE UTENTE FI 52.B IX TD INDESIT

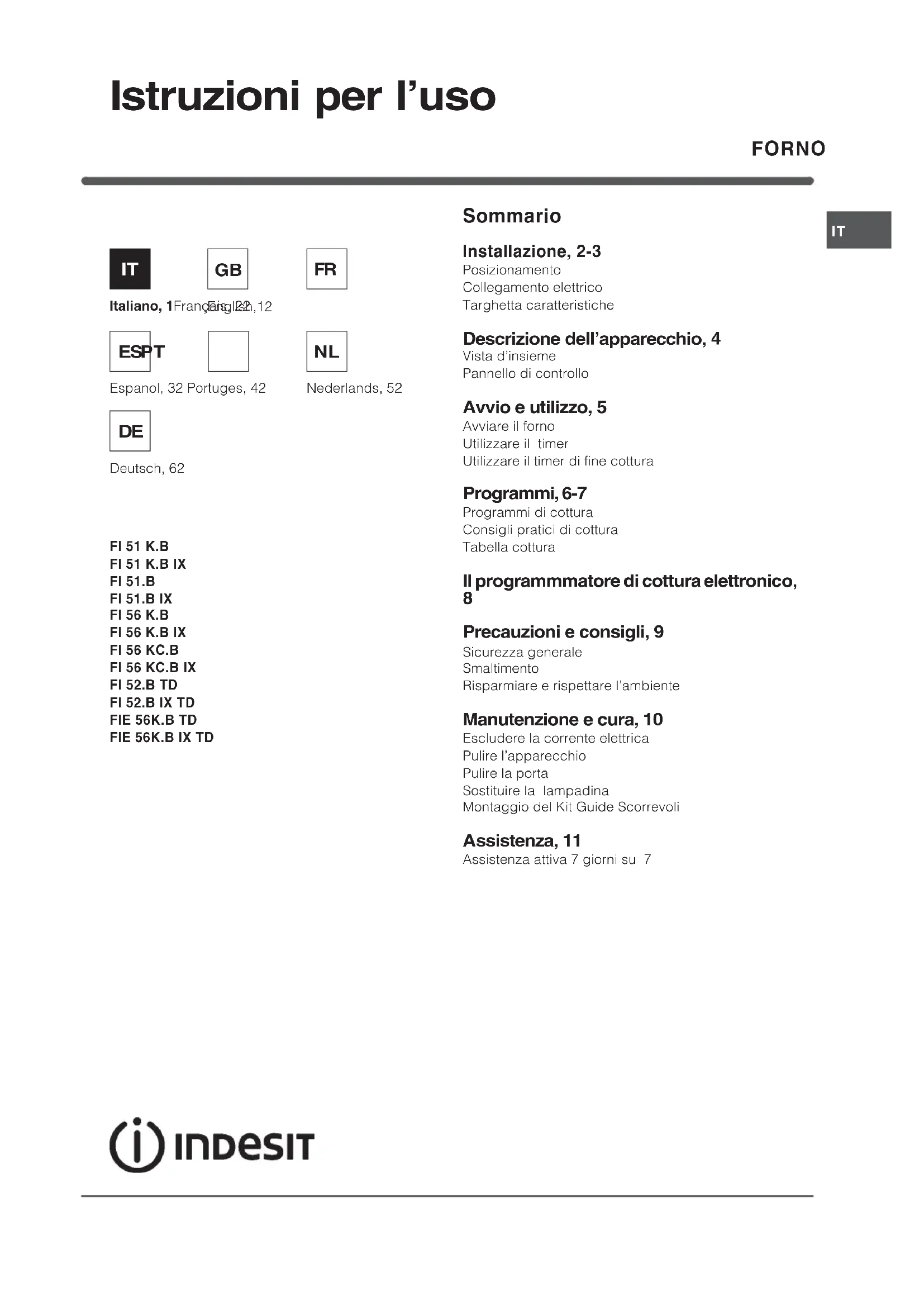

Sommario Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dellapparecchio, 4 Vista dinsieme Pannello di controllo Avvio e utilizzo, 5 Avviare il forno Utilizzare il timer Utilizzare il timer di fine cottura Programmi, 6-7 Programmi di cottura Consigli pratici di cottura Tabella cottura Il programmmatore di cottura elettronico,

Precauzioni e consigli, 9 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Manutenzione e cura, 10 Escludere la corrente elettrica Pulire lapparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Assistenza, 11 Assistenza attiva 7 giorni su 7 Italiano, 1 Français, 22 Espanol, 32 Portuges, 42 English,12

ES PT Istruzioni per luso Deutsch, 62

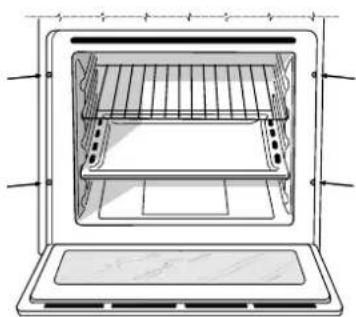

Installazione È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Posizionamento Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). Linstallazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dellapparecchio è necessario che il mobile abbia le caratteristiche adatte: i pannelli adiacenti il forno devono essere di materiale resistente al calore; nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C; per lincasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: Una volta incassato lapparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia unapertura di almeno 45 x 560 mm (vedi figure). Centraggio e fissaggio Per fissare lapparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza laiuto di qualche utensile. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche (vedi sotto). 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.593 mm.45 mm.558 mm. 560 mm. 45 mm.IT

Montaggio del cavo di alimentazione

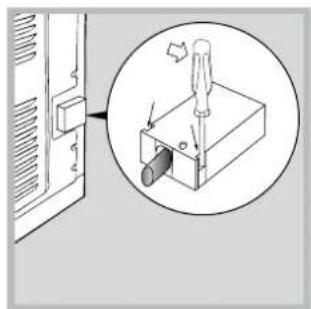

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

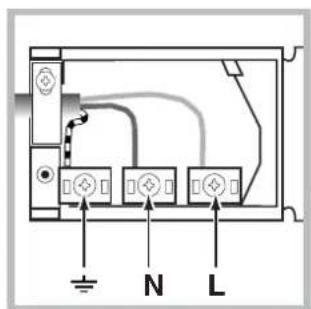

2. Mettere in opera il

cavo di alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- e poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo- Verde (vedi figura).

3. Fissare il cavo nellapposito fermacavo.

4. Chiudere il coperchio della morsettiera.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra lapparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dallinterruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. Linstallatore è responsabile del corretto collegamento elettrico e dellosservanza delle norme di sicurezza. Prima di effettuare lallacciamento accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto); la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto); la presa sia compatibile con la spina dellapparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

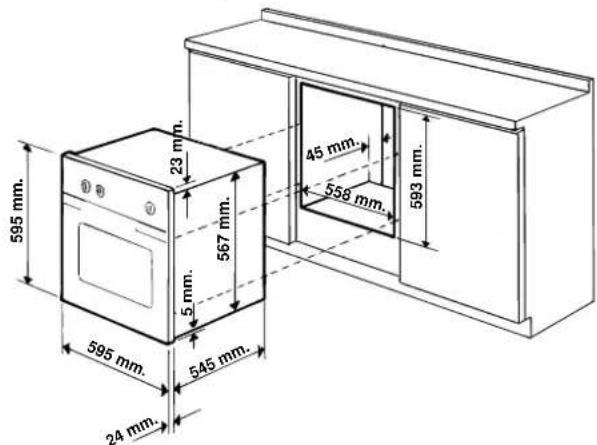

hezza cm 43,5 altezza cm 32

rofondità cm 40 Volume lt. 56 Collegamenti elettrici tensione a 220-230V ~ 50/60Hz o 50Hz (vedi tar

otenza massima assorbita 2250W ENERGY LABEL Direttiva 2002/40/CE sulletichetta dei forni elettrici. Norma EN 50304 Modelli con ventilazione di raffreddamento: Consumo ener

ia convezione Naturale funzione di riscaldamento: Tradizionale; Consumo ener

ia dichiarazione Classe convezione Forzata - funzione di riscaldamento: Multicottura. Modelli senza ventilazione di raffreddamento: Consumo ener

ia convezione Forzata funzione di riscaldamento: Multicottura; Consumo ener

ia dichiarazione Classe convezione Naturale - funzione di riscaldamento: Tradizionale. Questa a

arecchiatura è conforme alle se

uenti Direttive Comunitarie: 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Com

netica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE4

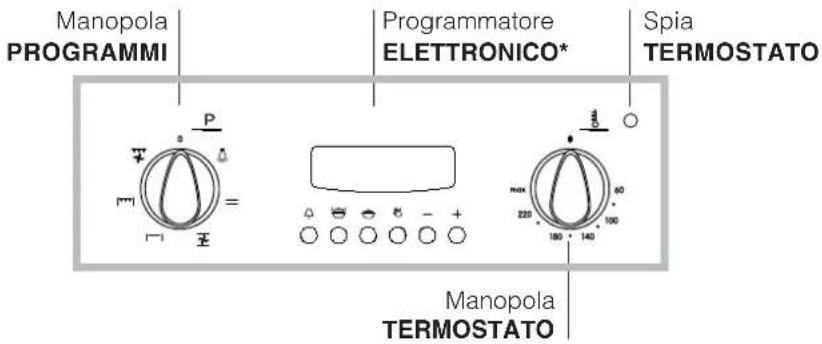

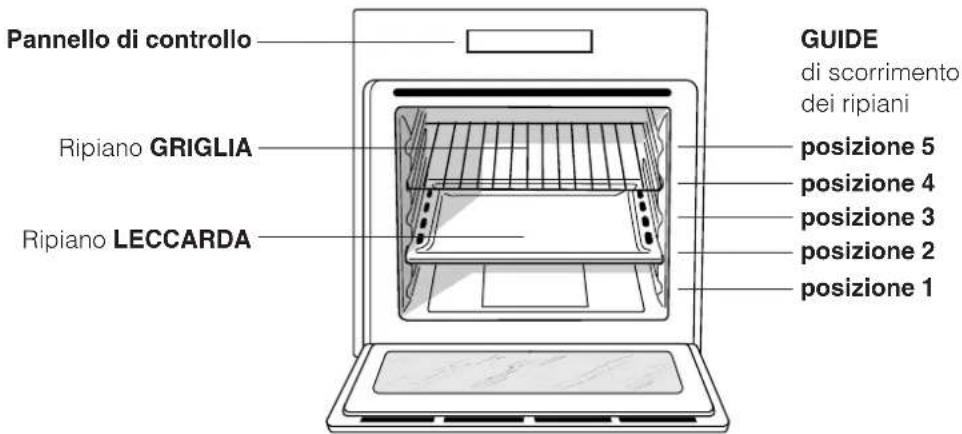

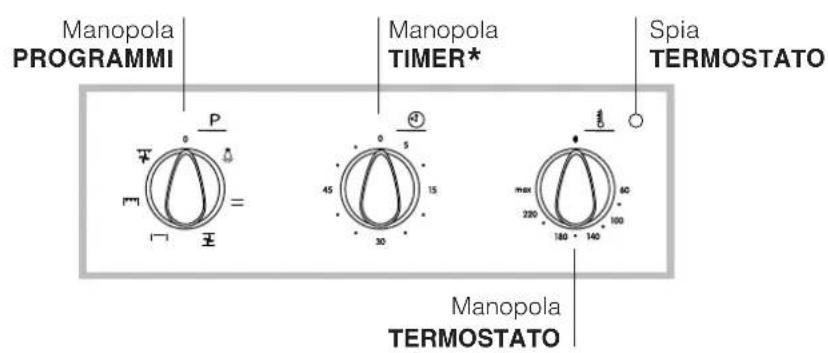

Spia TERMOSTATO Pannello di controllo Ripiano GRIGLIA Ripiano LECCARDA GUIDE di scorrimento dei ripiani posizione 5 posizione 4 posizione 3 posizione 2 posizione 1 Descrizione dellapparecchio Vista dinsieme Pannello di controllo Manopola PROGRAMMI Manopola TERMOSTATO Programmatore ELETTRONICO* Spia TERMOSTATO Manopola PROGRAMMI Manopola TERMOSTATO Manopola

Presente solo in alcuni modelli. Alla prima accensione fare funzionare il forno a vuoto per almeno unora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. Lodore che si avverte è dovuto allevaporazione delle sostanze usate per proteggere il forno. Avviare il forno

1. Selezionare il programma di cottura desiderato

TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - interrompere la cottura riportando la manopola PROGRAMMI in posizione 0. Negli apparecchi dotati di programmatore elettronico per utilizzare il forno elettrico premere il tasto (sul display compare il simbolo m) prima di selezionare la funzione di cottura desiderata. Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto daria che esce tra il pannello di controllo e la porta del forno. A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il timer

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER con il riferimento fisso sul pannello di controllo.

3. Il timer è un contaminuti: a tempo scaduto emette

un segnale acustico. Il timer non controlla laccensione e lo spegnimento del forno. Utilizzare il timer di fine cottura*

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.

3. A tempo scaduto emette un segnale acustico e

4. Quando il forno è spento il timer di fine cottura

può essere usato come un normale contaminuti. Per utilizzare il forno in funzionamento manuale, escludendo cioè il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo 9. Avvio e utilizzo6

Programmi di cottura Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne: GRILL (si consiglia di impostare solo su MAX); GRATIN (si consiglia di non superare la temperatura di 200°C). Programma FORNO TRADIZIONALE Si attivano i due elementi riscaldanti inferiore e superiore. Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma MULTICOTTURA Si attivano tutti gli elementi riscaldanti (superiore e inferiore) ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, laria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma FORNO SOPRA Si accende lelemento riscaldante superiore. Questa funzione può essere utilizzata per ritocchi di cottura. Programma GRILL Si accende lelemento riscaldante superiore. La temperatura assai elevata e diretta del grill consente la immediata rosolatura superficiale dei cibi che, ostacolando la fuoriuscita dei liquidi, li mantiene più teneri internamente. La cottura al grill è particolarmente consigliata per quei piatti che necessitano di elevata temperatura superficiale: bistecche di vitello e manzo, entrecôte, filetto, hamburger etc... Alcuni esempi di utilizzo sono riportati al paragrafo Consigli pratici per la cottura. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attiva lelemento riscaldante superiore ed entra in funzione la ventola. Unisce allirradiazione termica unidirezionale, la circolazione forzata dellaria allinterno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programmi Consigli pratici di cottura Nelle cotture ventilate non utilizzare le posizioni dei ripiani 1 e 5: sono investite direttamente dallaria calda, che potrebbe provocare bruciature sui cibi delicati. Nelle cotture GRILL e GRATIN, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTICOTTURA Utilizzare le posizioni dei ripiani 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore. Disporre la leccarda in basso e la griglia in alto. GRILL Inserire la griglia in posizione 3 o 4, disponendo gli alimenti al centro della griglia. Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. PIZZA Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA. Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante. Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura.IT

Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani Preriscaldamento (minuti) Temperatura consigliata Durata cottura (minuti) Forno Tradizionale Anatra Arrosto di vitello o manzo Arrosto di maiale Biscotti (di frolla) Crostate

nello Pollo arrosto + patate

nè (su 2 ripiani) Biscotti(su 2 ripiani) Pan di spa

na (su 1 ripiano) Pan di spa

na (su 2 ripiani) Torte salate

amberi Filetto di merluzzo Verdure alla

Consente di programmare il forno o il grill nei funzionamenti: inizio cottura ritardato con durata stabilita; inizio immediato con durata stabilita; contaminuti. Funzione dei tasti : : contaminuti ore, minuti : durata cottura : fine cottura : commutazione manuale : impostazione tempi indietro : impostazione tempi avanti Come rimettere lorologio digitale Dopo lallacciamento alla rete o dopo una mancanza di corrente il display lampeggia su: 0.00 Premere contemporaneamente i tasti e e successivamente (entro 4 secondi) con i tasti

impostare lora esatta. Con il tasto il tempo aumenta. Con il tasto il tempo diminuisce. Eventuali aggiornamenti dellora possono essere effet- tuati in due modi:

e successivamente con i tasti e aggiornare lora. Regolare il volume del segnale acustico Dopo aver scelto e confermato le impostazioni dellorologio, tramite il tasto è possibile regolare il volume del segnale acustico. Funzionamento manuale del forno Dopo aver impostato lora, il programmatore va auto- maticamente in posizione manuale. Nota: Pigiare il tasto per ripristinare il funzionamento manuale dopo ogni cottura Automatica. Inizio cottura ritardato con durata stabilita Va impostata la durata della cottura e lora di fine cottu- ra. Supponiamo che il display indichi le ore 10,00

1. Ruotare le manopole di comando del forno sulla fun-

zione e sulla temperatura desiderata (esempio: for- no statico, 200°C)

e successivamente (entro 4 se- condi) con i tasti e impostare la durata deside- rata. Supponiamo di impostare una cottura di 30 mi- nuti; compare:

Rilasciando il tasto, dopo 4 secondi, ricompare lora cor- rente con il simbolo

e successivamente premere i ta- sti e fino ad impostare lora di fine cottura desi- derata, supponiamo le 13,00

4. Rilasciando il tasto sul display dopo 4 secondi com-

La scritta auto accesa ricorda lavvenuta program- mazione di durata e di fine cottura nella funzione automatica. A questo punto il forno si accende auto- maticamente alle ore 12,30 in modo da terminare dopo 30 minuti. Quando il forno è acceso compare la pentolina accesa

per tutta la durata della cottura. In qualsiasi momento premendo il tasto è possibile visualizzare la durata impostata, premendo il tasto si visualizza lora di fine cottura. A fine cottura suona il segnale acustico; per interrom- perlo premere un tasto qualsiasi ad eccezione dei tasti e . Inizio immediato con durata stabilita Programmando solo la durata (punti 1 e 2 del paragrafo Inizio cottura ritardato con durata stabilita) si ha lini- zio di cottura immediato. Per annullare una cottura già programmata Pigiare il tasto e con il tasto riportare il tempo a

e quindi pigiare il tasto di funzionamento manuale . Funzione contaminuti Nel funzionamento contaminuti viene impostato un tem- po dal quale comincia un conto alla rovescia. Questa funzione non controlla laccensione e lo spegnimento del forno, emette solamente un allarme acustico a tem- po scaduto. Premere il tasto compare:

Quindi con i tasti e impostare il tempo desidera-

Rilasciando il tasto il tempo parte esattamente al minu- to secondo, nel display compare lora corrente.

A fine tempo viene emesso un segnale acustico che può essere arrestato premendo un tasto qualsiasi (esclu- si i tasti e ) ed il simbolo si spegne. Correzione cancellazione dei dati I dati impostati possono essere cambiati in qualsiasi momento, premendo il tasto corrispondente e pre- mendo il tasto o . Cancellando la durata di cottura si ha la cancella- zione automatica anche della fine del funzionamen- to e viceversa. Nel caso di funzionamento programmato, lapparec- chio non accetta tempi di fine cottura antecedenti a quelli di inizio cottura proposti dallapparecchio stes- so. Il programmmatore di cottura elettronicoIT

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Per movimentare lapparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Lapparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. Non ostruire le aperture di ventilazione e di smaltimento di calore. Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda. Utilizzare sempre guanti da forno per inserire o estrarre recipienti. Non rivestire il fondo del forno con fogli di alluminio. Non riporre materiale infiammabile nel forno: se lapparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. Assicurarsi sempre che le manopole siano nella posizione l/ ¡ quando lapparecchio non è utilizzato. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare lAssistenza (vedi Assistenza). Non appoggiare oggetti pesanti sulla porta del forno aperta. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Si raccomanda di effettuare sempre le cotture al GRILL e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.10

Escludere la corrente elettrica Prima di ogni operazione isolare lapparecchio dalla rete di alimentazione elettrica. Pulire lapparecchio Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. Linterno del forno va pulito preferibilmente ogni volta dopo luso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dellapparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. alzare e ruotare le levette poste sulle due cerniere

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino allavvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

lampadina e sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio (vedi figura).

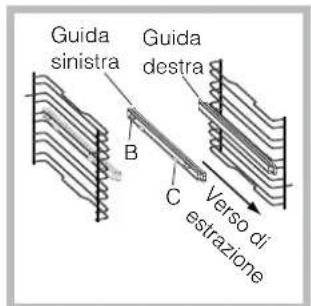

Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

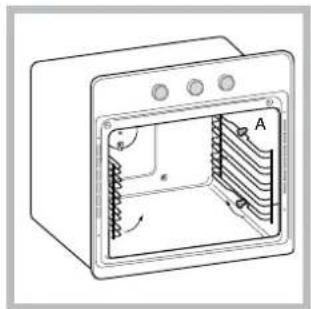

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura).

2. Scegliere il ripiano in

cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima lincastro B e poi lincastro C.

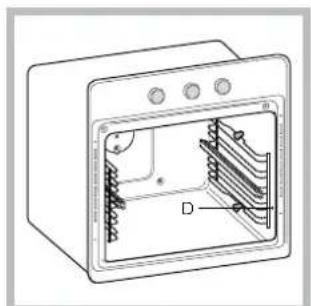

3. Fissare i due telai

con le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui distanzieri A.

Non inserire le guide scorrevoli alla posizione 5. Manutenzione e cura

Assistenza Non ricorrere mai a tecnici non autorizzati. Comunicare: Il tipo di anomalia; Il modello della macchina (Mod.) Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio Assistenza attiva 7 giorni su 7 In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.FI 51 K.B FI 51 K.B IX FI 51.B FI 51.B IX FI 56 K.B FI 56 K.B IX FI 56 KC.B FI 56 KC.B IX FI 52.B TD FI 52.B IX TD
