MANUALE UTENTE RHP 67000 LPN ROSIERES

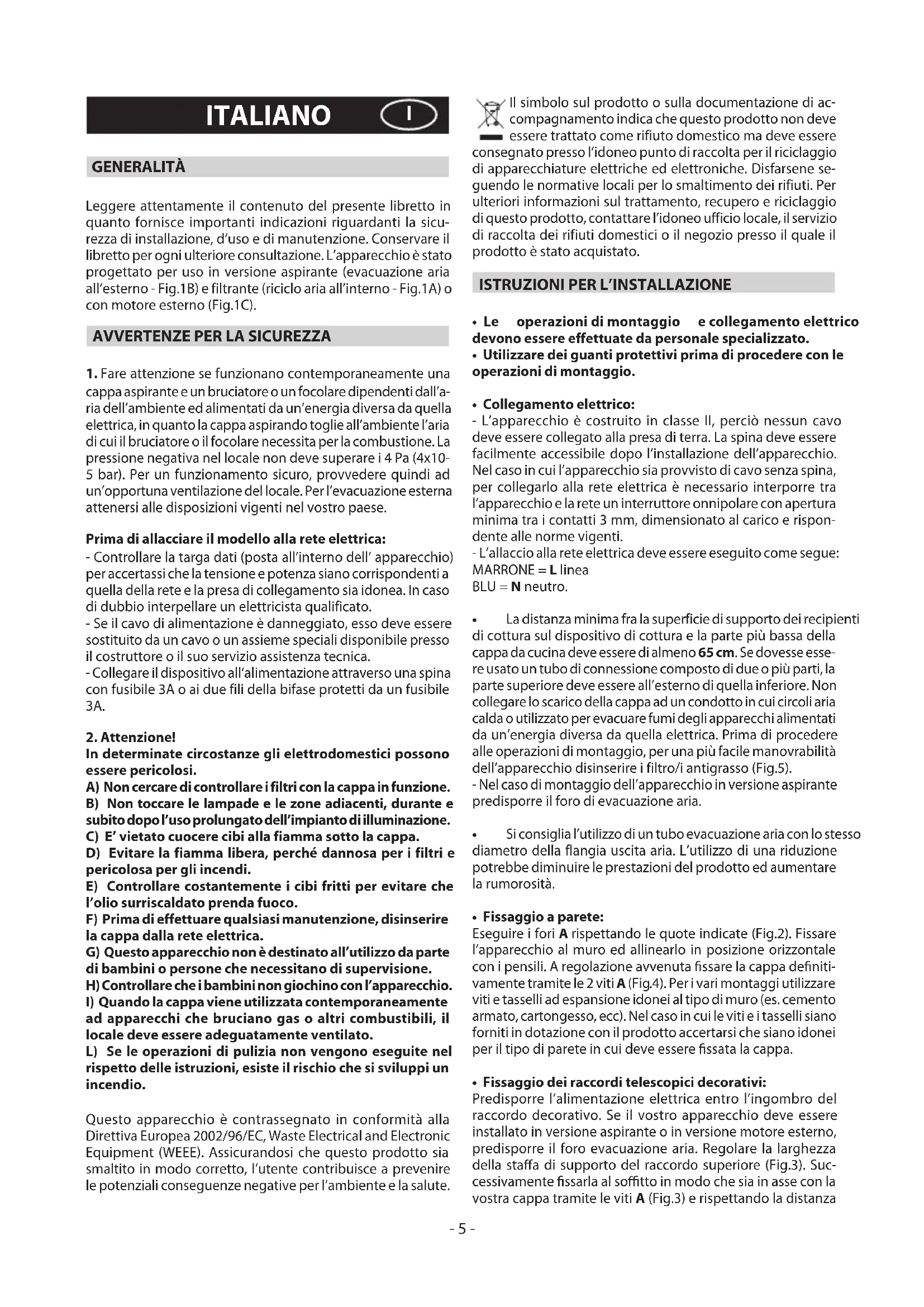

GENERALITÀ Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicu- rezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B) e filtrante (riciclo aria all’interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti dall’a- ria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10- 5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (posta all’interno dell’ apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica. - Collegare il dispositivo all’alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) E’ vietato cuocere cibi alla fiamma sotto la cappa. D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio non è destinato all’utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l’apparecchio.

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di ac- compagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene se- guendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

• Le operazionidimontaggio ecollegamentoelettrico devono essere effettuate da personale specializzato.

• Utilizzaredeiguantiprotettiviprimadiprocedereconle operazioni di montaggio.

• Collegamentoelettrico: - L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l’installazione dell’apparecchio. Nel caso in cui l’apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispon- dente alle norme vigenti. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse esse- re usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio disinserire i filtro/i antigrasso (Fig.5). - Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.

• Fissaggioaparete: Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare l’apparecchio al muro ed allinearlo in posizione orizzontale con i pensili. A regolazione avvenuta ssare la cappa deniti- vamente tramite le 2 viti A (Fig.4). Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere ssata la cappa.

• Fissaggiodeiraccorditelescopicidecorativi: Predisporre l’alimentazione elettrica entro l’ingombro del raccordo decorativo. Se il vostro apparecchio deve essere installato in versione aspirante o in versione motore esterno, predisporre il foro evacuazione aria. Regolare la larghezza della staa di supporto del raccordo superiore (Fig.3). Suc- cessivamente ssarla al sotto in modo che sia in asse con la vostra cappa tramite le viti A (Fig.3) e rispettando la distanza- 6 - dal sotto indicata in Fig.2. Collegare, mediante un tubo di raccordo, la angia C al foro evacuazione aria (Fig.4). Inlare il raccordo superiore all’interno del raccordo inferiore. Fissare il raccordo inferiore alla cappa utilizzando le viti B in dotazione (Fig.4), slare il raccordo superiore no alla staa e ssarlo tramite le viti B (Fig.3). Per trasformare la cappa da versione aspirante a versione ltrante, richiedere al vostro rivenditore i ltri al carbone attivo e seguire le istruzioni di montaggio.

• Versioneltrante: Installare la cappa e i due raccordi come indicato nel paragrafo riguardante il montaggio della cappa nella versione aspirante. Per il montaggio del deviatore aria ltrante fare riferimento alle istruzioni contenute nel kit. Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come accessorio. I ltri devono essere applicati al gruppo aspirante posto all’interno della cappa centrandoli ad esso e ruotandoli di 90 gradi no allo scatto d’arresto (Fig.6).

• Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

• Ilfiltroantigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. - Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi. - Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione.

• Ifiltrialcarboneattivo servono per depurare l’aria che viene rimessa nell’ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura. - I filtri al carbone attivo non rigenerabili devono essere sosti- tuiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso. - I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l’acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.

• Primadirimontareifiltriantigrassoeifiltrialcarbone attivo rigenerabili è importante che questi siano asciugati bene.

• Pulirefrequentementelacappa,siainternamenteche esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.

• Sel’apparecchioèdotatodellaluce ambiente questa può essere utilizzata per l’uso prolungato di illuminazione generale dell’ambiente.

• Attenzione: l’inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

• SostituzionedellelampadeLED(Fig.7): Se la versione dell’apparecchio è con lampade LED per la so- stituzione è necessario l’intervento di un tecnico specializzato.

• Sostituzionedellelampadealogene(Fig.8): Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. Attenzione: non toccare la lampadina a mano nude.

• Sostituzionedellelampadeaincandescenza/alogene (Fig.9): Utilizzare solo lampade dello stesso tipo e Wattaggio installate sull’apparecchio.

• Comandi(Fig.10)meccanici: La simbologia è di seguito riportata: A = Tasto ILLUMINAZIONE B = Tasto OFF C = Tasto PRIMA VELOCITÀ D = Tasto SECONDA VELOCITÀ E = Tasto TERZA VELOCITÀ.

• Comandiluminosi (Fig.11) la simbologia è di seguito ripor- tata: A = Tasto ILLUMINAZIONE B = Tasto OFF C = Tasto PRIMA VELOCITÀ D = Tasto SECONDA VELOCITÀ E = Tasto TERZA VELOCITÀ F = Tasto TIMER ARRESTO AUTOMATICO 15 minuti (*) Se il vostro apparecchio è provvisto della funzione velocità INTENSIVA, partendo dalla TERZA velocità e tenendo premuto per 2 secondi circa il tasto E questa verrà attivata per 10 minuti dopo di che ritornerà alla velocità precedentemente impostata. Quando la funzione è attiva il LED lampeggia. Per interromperla prima dei 10 minuti premere di nuovo il tasto E. Per alcuni modelli è possibile attivare la funzione anche con la prima e seconda velocità. Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione “clean air”. Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1° velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporanea- mente il tasto F e il tasto C. Trascorso questo tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa fino a quando dopo altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione “clean air” e il motore va subito alla 2° velocità; premendo il tasto B la funzione si disattiva). (*) La funzione “TIMER ARRESTO AUTOMATICO” ritarda- 7 - l’arresto della cappa, che continuerà a funzionare alla velocità d’esercizio in corso al momento dell’accensione di questa funzione, di 15 minuti.

• SaturazionefiltriAntigrasso/Carboneattivo: - Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati. - Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro. Una volta ricollocato il filtro pulito bisogna resettare la memo- ria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare.

• Comandi(Fig.12): Tasto A = Accende/spegne le luci. Tasto B = Accende/spegne la cappa. L’apparecchio si accende alla 1° velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1° velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore. Display C = Indica la velocità del motore selezionata e l’atti- vazione del timer. Tasto D = Accende la cappa. Aumenta la velocità del motore. Premendo il tasto dalla 3° velocità si inserisce la funzione intensiva per 10’, poi l’apparecchio ritorna a funzionare alla velocità di esercizio al momento dell’attivazione. Durante questa funzione il display lampeggia. Tasto E = Il Timer temporizza le funzioni, al momento dell’at- tivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare. Premendo il tasto E per 2 secondi, quando l’apparecchio è spento, si attiva la funzione “clean air”. Questa accende il motore per 10 minuti ogni ora alla prima velocità. Durante il funzionamento il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso questo tempo il motore si spegne e il display deve visualizzare la lettera “C” fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti e così via. Per ritornare al funzionamento normale premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione premere il tasto E.

• SaturazionefiltriAntigrasso/Carboneattivo: - Quando il display C lampeggia alternando la velocità d’eser- cizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati. - Quando il display C lampeggia alternando la velocità d’eser- cizio con la lettera A (es.1 e A) i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro. Una volta ricollocato il filtro pulito bisogna resettare la memo- ria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C.

• Comandimeccanici(Fig.13) la simbologia è di seguito riportata: A = Tasto LUCE/ON-OFF B = Tasto OFF/PRIMA VELOCITÀ C = Tasto SECONDA VELOCITÀ D = Tasto TERZA VELOCITÀ. Se la cappa viene spenta in prima, seconda o terza velocità, nel momento in cui viene riaccesa, questa riparte con la stessa velocità di esercizio impostata al momento dello spegnimento. SI DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica In caso di mancato funzionamento del piano vi consigliamo di: — verificare il buon inserimento della spina nella presa di corrente; — verificare che l’afflusso di gas sia regolare. Nel caso non si individui la causa di mal funzionamento: spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica. MATRICOLA DEL PRODOTTO. Dove si trova? È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.- 9 - ENGLISH
