Tipo di prodotto	Cappa da cucina
Marca	Rosieres
Modello	RHC 638 RB
Versione d'uso	Filtrante (riciclo interno) o aspirante (evacuazione esterna)
Distanza minima di sicurezza (cucina elettrica)	50 cm
Distanza minima di sicurezza (cucina a gas o mista)	65 cm
Alimentazione elettrica	Collegamento alla rete, tensione indicata sulla targhetta
Funzioni principali	Comando velocità aspirazione, illuminazione del piano cottura
Tipo di filtro grassi	Filtro metallico lavabile (in lavastoviglie o a mano)
Frequenza pulizia filtro grassi	Una volta al mese
Filtro a carbone attivo (versione riciclo)	Sì, da sostituire ogni 4 mesi massimo
Illuminazione	Lampadine E14, 40 W max
Manutenzione esterna	Panno umido con detergente liquido neutro, niente alcol o abrasivi
Sicurezza	Scollegare prima dell'intervento, non fiammeggiare sotto la cappa, ventilazione adeguata con altri apparecchi
Ricambi disponibili	Filtri grassi, filtro carbone, lampadine
Utilizzo	Solo domestico
Norme ambientali	Riciclaggio conforme RAEE (direttiva 2002/96/CE)

Domande frequenti - RHC 638 RB ROSIERES

Qual è la differenza tra versione filtrante e aspirante?

Nella versione aspirante, l'aria viene evacuata all'esterno tramite un condotto. Nella versione filtrante, l'aria passa attraverso un filtro a carbone che trattiene gli odori prima di essere riciclata nell'ambiente.

Come installare la cappa in versione aspirante?

Rimuovere il filtro a carbone se presente. Collegare un tubo di evacuazione (non fornito) di diametro uguale alla flangia di raccordo, con una leggera pendenza ascendente (10°). Evitare curve eccessive e variazioni di sezione.

Come pulire il filtro grassi?

Il filtro metallico si pulisce una volta al mese, a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura. Tirare la maniglia a molla per smontarlo.

Quando bisogna cambiare il filtro a carbone?

Il filtro a carbone deve essere sostituito ogni 4 mesi massimo in uso normale. Non può essere pulito o rigenerato.

Come sostituire una lampadina?

Scollegare la cappa, assicurarsi che le lampadine siano fredde, smontare i filtri grassi, sostituire le lampadine difettose con modelli E14 da 40 W max, quindi rimontare i filtri.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per un piano cottura elettrico e 65 cm per un piano cottura a gas o misto. Rispettare le istruzioni del produttore del piano cottura se richiedono una distanza maggiore.

Cosa fare se la cappa non funziona più?

Controllare prima l'alimentazione elettrica (presa, interruttore). Assicurarsi che la cappa sia collegata correttamente. Se il problema persiste, contattare il servizio post-vendita.

Posso usare la cappa senza filtro grassi?

No, non utilizzare mai la cappa senza che la griglia e i filtri grassi siano montati correttamente. Ciò potrebbe danneggiare il motore e presentare un rischio di incendio.

Come collegare la cappa elettricamente?

La tensione deve corrispondere a quella della targhetta. Se è presente una spina, collegarla a una presa a muro accessibile. Altrimenti, installare un interruttore automatico normalizzato per consentire una disconnessione completa.

Cosa fare se l'illuminazione non funziona?

Controllare se le lampadine sono inserite correttamente nel loro alloggiamento. Sostituirle se necessario. Se il problema persiste, contattare il servizio post-vendita.

MANUALE UTENTE RHC 638 RB ROSIERES

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è stata progettata esclusivamente per uso domestico.

! E' importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochi con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione filtrante

a ricircolo interno , e può essere convertita per funzionare in versione aspirante ad evacuazione esterna

togliendo il filtro al carbone installato all'interno della

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuazione non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilmente.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
! Il materiale del condotto deve essere approvato normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

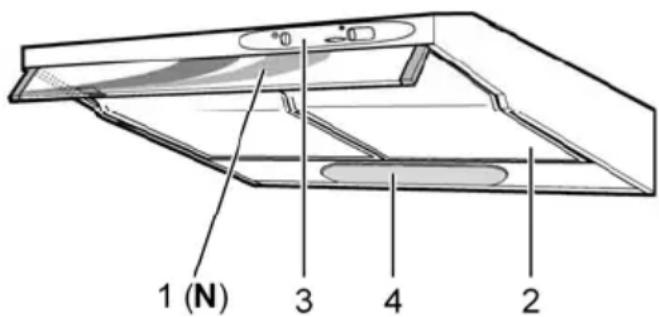

Descrizione della cappa

1. Raccogli vapore
2. Griglia di aspirazione
3. Comandi
4. Punti luce

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accenzione della luce per l'illuminazione del piano di cottura.

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Aprire sempre il raccogli vapore N*.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 5-13

Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 12

Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi.

NON può essere lavato o rigenerato

Sostituzione Lampade

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

• Togliere i filtri antigrasso.
• Sostituire la lampada danneggiata utilizzando lampade da max 40W (E14).
• Rimontare i filtri antigrasso.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
