MANUALE UTENTE ABCDC779XTSY CANDY

Con cautela, eseguire un taglio lungo il perimetro della base dell’imballaggio e un altro verso l’alto, in corrispondenza di un angolo.

Togliere la fascia in politene e sollevare l’asciugatrice togliendola dalla base di polistirolo.

AATTTTEENNZZIIOONNEE L’uso improprio dell’asciugatrice può provocare rischio di incendio. ● Questa macchina è prevista unicamente per uso domestico, ovvero per l’asciugatura di capi e indumenti per la casa. ● La macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d’uso e di installazione. ● Non toccare l’asciugatrice con mani o piedi umidi o bagnati. ● Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina. ● Non consentire ai bambini di giocare con la macchina o con i suoi comandi.

AATTTTEENNZZIIOONNEE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo.

AATTTTEENNZZIIOONNEE Se è esposto il simbolo indicante il riscaldamento della superficie, quando l’asciugatrice è in funzione la temperatura può essere superiore a 60 gradi

● Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina. ● Se si presume che la macchina sia guasta, non continuare ad usarla. ● Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi. ● Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.

AATTTTEENNZZIIOONNEE Evitare di asciugare articoli trattati con prodotti di pulizia a secco.

AATTTTEENNZZIIOONNEE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. I materiali in plastica, in gomma e similgomma non sono adatti ad essere asciugati meccanicamente. EEVVIITTAARREE AASSSSOOLLUUTTAAMMEENNTTEE di asciugare articoli in questi materiali. ● Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell’asciugatura idonea. ● Gli indumenti devono essere introdotti nell’asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EEVVIITTAARREE di caricare nel cestello indumenti ancora gocciolanti. ● Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EEVVIITTAARREE AASSSSOOLLUUTTAAMMEENNTTEE l’uso di prodotti infiammabili in prossimità della macchina.

EEVVIITTAARREE AASSSSOOLLUUTTAAMMEENNTTEE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d’irritazione cutanea.

NNOONN introdurre nella macchina indumenti trattati o contaminati con spray o liquidi detergenti infiammabili, come benzina, olio da cucina o spray con aerosol. TTuutteellaa ddeellll’’aammbbiieennttee ● Tutti i materiali utilizzati per l’imballaggio sono ecologici e riciclabili. Smaltite l’imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento. ● Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all’interno della lavatrice, rompere i cardini o la chiusura dell’oblò. SSeerrvviizziioo GGIIAASS ● Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o riparazione consigliamo di rivolgersi esclusivamente al servizio assistenza autorizzato GIAS.

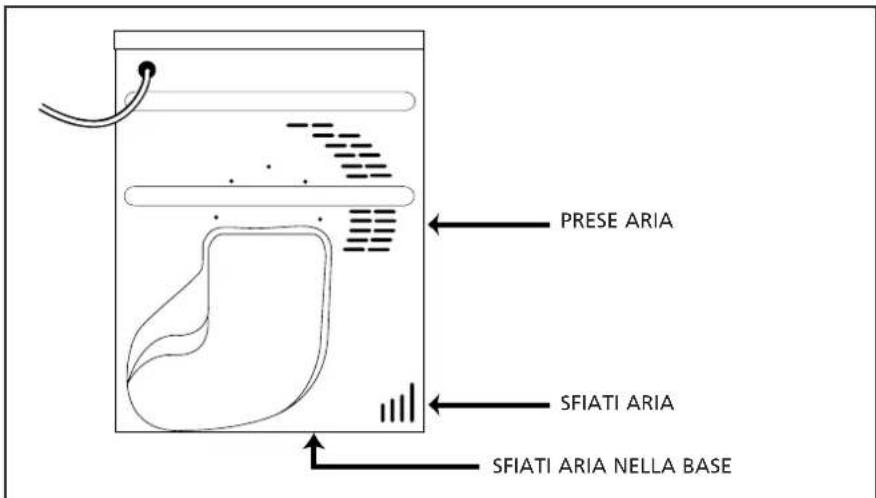

SFIATI ARIA NELLA BASE

PRESE ARIA 40001835ITA.qxd 14/08/2004 13:10 Page 61Prima di utilizzare l’asciugatrice per la prima volta: ● Leggere attentamente il presente libretto d’istruzioni. ● Togliere tutti gli articoli presenti all’interno del cestello. ● Pulire l’interno del cestello e il portellone con un panno umido in modo da eliminare l’eventuale polvere depositata durante il trasporto. PPrreeppaarraazziioonnee ddeeii ccaappii Verificare che la biancheria da asciugare sia idonea per l’asciugatura meccanica, come indicato dai simboli sull’etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all’esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino. PPeessoo mmaassssiimmoo ddii aasscciiuuggaattuurraa ● Capi in cotone Max. 7 kg ● Capi sintetici Max. 3,5 kg

IInn bbaassee aaii ssiimmbboollii ddeellllee eettiicchheettttee ddii llaavvaaggggiioo Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne: Articolo idoneo per l’asciugatura meccanica. Asciugatura ad alta temperatura. Solo asciugatura a bassa temperatura. Articolo non idoneo all’asciugatura meccanica. Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all’asciugatura meccanica.

IInn bbaassee aall qquuaannttiittaattiivvoo eedd aallllaa ppeessaanntteezzzzaa Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).

40001835ITA.qxd 14/08/2004 13:10 Page 63EEvviittaarree ddii aasscciiuuggaarree:: Articoli di lana, seta, tessuti delicati, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle, scarpe da ginnastica, articoli pesanti come sacchi a pelo ecc. RRiissppaarrmmiioo eenneerrggiiaa Introdurre nell’asciugatrice solo biancheria accuratamente strizzata a mano o centrifugata a macchina. Quanto più asciutta è la biancheria, tanto più rapido è il tempo richiesto per l’asciugatura, con conseguente risparmio di consumo elettrico.

CCOOSSAA FFAARREE SSEEMMPPRREE

● Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità. ● Prima di ogni ciclo di asciugatura verificare SEMPRE che il filtro sia pulito.

CCOOSSAA NNOONN FFAARREE MMAAII

● Non superare mai il peso massimo: si perde tempo e si consuma più elettricità. ● Evitare di caricare capi ancora gocciolanti: si rischia di rovinare la macchina. GGuuiiddaa aadd uunnaa ccoorrrreettttaa aasscciiuuggaattuurraa In tabella sono riportati i tempi di asciugatura indicativi in funzione del tipo di tessuto e del grado di umidità dei capi.

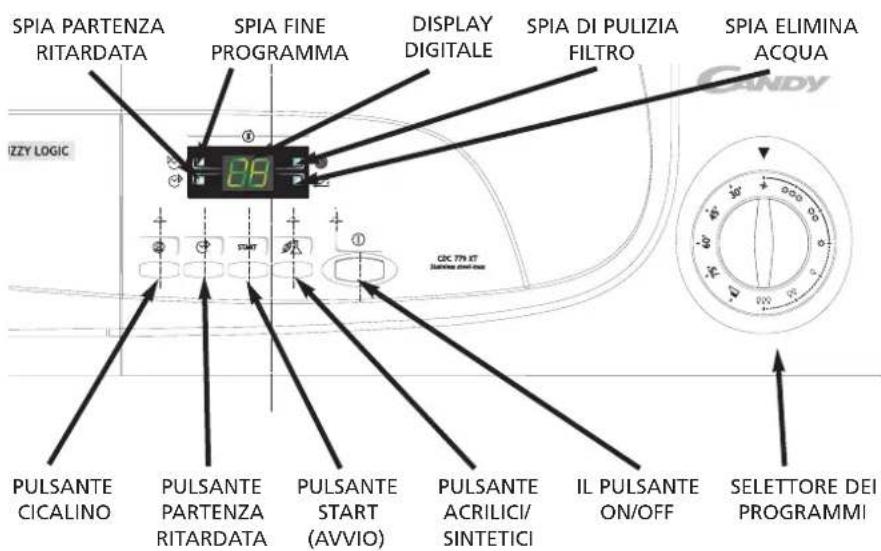

CCAARRIICCOO MMEEDDIIOO 70-80 min 70-80 min 50-65 min CCAARRIICCOO LLEEGGGGEERROO 50-65 min 40-55 min 30-40 min 40001835ITA.qxd 14/08/2004 13:10 Page 64PPaannnneelllloo ddii ccoommaannddoo ee ssppiiee lluummiinnoossee SSeelleettttoorree ddeeii pprrooggrraammmmii – Consente di selezionare il programma desiderato TTaassttoo ee ssppiiaa OOnn//OOffff – Premere questi tasti per attivarli, la spia si illumina. Sul display comparirà il programma selezionato (si veda Guida ai programmi) TTaassttoo AAccrriilliiccii//SSiinntteettiiccii – Premere questo tasto per ridurre la temperatura nel caso di capi delicati. Si accenderà la spia sopra il relativo tasto. Per modificare la regolazione della temperatura, occorre azzerare il programma Bassa temperatura – Spia aacccceessaa Alta temperatura – Spia ssppeennttaa TTaassttoo SSTTAARRTT ((AAVVVVIIOO)) – Per dare inizio al programma di asciugatura selezionato, premere il tasto START Per annullare/azzerare il programma, tenere premuto per 5 secondi TTaassttoo PPaarrtteennzzaa rriittaarrddaattaa – Consente all’utente di ritardare la partenza del ciclo di asciugatura (si vedano i dettagli sul funzionamento a pagina 72) TTaassttoo cciiccaalliinnoo – Il cicalino durante il normale funzionamento è attivo. Per disattivare il cicalino, premere il tasto. Si accenderà la relativa spia. SSppiiaa ‘‘EElliimmiinnaa aaccqquuaa ’ – Si accende quando la vaschetta dell’acqua è piena LLaa ssppiiaa ddii sseeggnnaallaazziioonnee ppuulliizziiaa ffiillttrroo – Si accende quando il filtro deve essere pulito. SSppiiaa FFiinnee pprrooggrraammmmaa – Si accende quando si avvia il programma SSppiiaa PPaarrtteennzzaa rriittaarrddaattaa – La spia lampeggia quando si avvia il programma. DDiissppllaayy ddiiggiittaallee – Sul display a due cifre compare il programma selezionato, nonché le indicazioni relative a Partenza ritardata e Fine programma del programma selezionato.

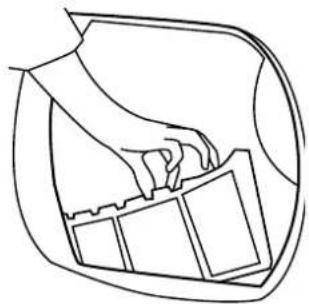

Tirare il filtro verso l’alto.

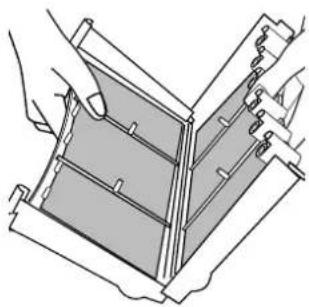

Aprire il filtro come illustrato.

Rimuovere delicatamente le filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.

1. Estrarre con delicatezza la vaschetta, finché non

viene completamente rimossa. Sostenere la vaschetta con entrambe le mani. Da piena, la vaschetta dell’acqua pesa circa 4 kg.

2. Aprire il coperchio sulla vaschetta e svuotare

l’acqua. Rimontare il coperchio e reinserire la vaschetta in sede. SPINGERE CON DECISIONE IN SEDE. NNOOTTAA:: se c’è uno scarico vicino all’asciugatrice, si può usare l’apposito kit per far scaricare costantemente l’acqua raccolta dalla macchina. Così facendo si eviterà di svuotare la vaschetta dell’acqua. Tutte le informazioni per il montaggio sono all’interno della confezione del kit di scarico.

1. Tirare delicatamente la parte inferiore dello

zoccolo, che si sgancia dalla macchina. A questo punto si può sbloccare la parte superiore ed estrarre completamente lo zoccolo.

Agire sulle due leve di bloccaggio in senso antiorario e estrarre il condensatore.

Estrarre il modulo condensatore.

Servendosi di un panno, eliminare delicatamente polvere e filacce, poi lavare il modulo tenendolo sotto l’acqua corrente e facendolo girare in modo che l’acqua circoli tra le piastre fino a perfetta eliminazione delle impurità.

Rimontare il condensatore rispettando il verso giusto (come indicato dalla freccia) e accertandosi che sia perfettamente inserito in sede. Bloccare le due leve ruotandole in senso orario.

Rimontare lo zoccolo.

CCoonnddeennssaattoorree 40001835ITA.qxd 14/08/2004 13:10 Page 68NNoottaa:: Il sensore potrebbe non essere in grado di individuare un carico ridotto di articoli di piccole dimensioni. Per carichi ridotti e articoli separati o per tessuti pre-asciugati leggermente umidi, selezionare i programmi a tempo. Impostare il tempo del programma tra 30 e 75 minuti in base alla quantità del carico e al grado di asciugatura richiesto. Successivamente, selezionare la temperatura alta o bassa in base al tipo di tessuto. Se il sensore non rileva la presenza del capo, l’asciugatrice funziona solo per 10 minuti, prima di passare alla fase di raffreddamento. Se il carico è troppo abbondante o troppo bagnato per essere asciugato, l’asciugatrice passa automaticamente alla fase di raffreddamento dopo 180 minuti.

SSeelleezziioonnee ddeell pprrooggrraammmmaa La macchina dotata di sensore di asciugatura, offre opzioni di asciugatura in grado di rispondere alle più svariate esigenze. Nella tabella che segue viene riportato un elenco dei programmi con la relativa funzione. PPrrooggrraammmmaa Capi completamente asciutti Capi extra asciutti Capi asciutti da riporre Capi asciutti da stirare Capi mediamente asciutti Capi leggermente umidi Stiro Facile 75' 60' 45' 30' Rinfresca DDeessccrriizziioonnee

elezionare il grado di asciugatura desiderato. Le possibilità disponibili comprendono l’opzione Capi completamente asciutti, ideale per asciugamani e accappatoi, l’opzione Capi asciutti da riporre, per capi che non è necessario stirare, e i programmi che lasciano la biancheria pronta per la stiratura. Il programma Stiro facile assicura una funzione di trattamento antipiega. La macchina effettua un ciclo di riscaldamento della biancheria per 9 minuti, seguito da 3 minuti di raffreddamento. Si tratta di una funzione particolarmente utile quando si prevede di riporre la biancheria (ad esempio, nel cesto della biancheria) per un certo periodo di tempo prima della stiratura. I capi possono ‘seccarsi’ eccessivamente anche quando vengono fatti asciugare all’aperto sul filo o vengono posti su radiatori. Il ciclo di Stiro facile attenua le pieghe sul tessuto rendendo più facile e più rapida la stiratura. 75 minuti di asciugatura 60 minuti di asciugatura 45 minuti di asciugatura 30 minuti di asciugatura Asciugatura meccanica della biancheria con aria fredda 40001835ITA.qxd 14/08/2004 13:10 Page 6911.. Aprire il portellone e caricare la biancheria nel cestello. Verificare che i capi non impediscano la chiusura del portellone.

Chiudere delicatamente il portellone spingendolo lentamente fino ad avvertirne lo scatto di chiusura.

Premere il tasto per attivare l’asciugatrice. La spia si accenderà e comparirà sul display il numero del programma.

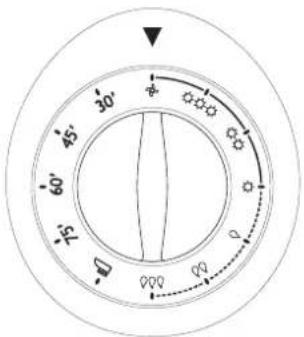

Ruotare il selettore dei programmi selezionando il programma di asciugatura desiderato (si veda Guida ai programmi).

Per ridurre il grado di calore con capi delicati, sintetici o acrilici, premere il tasto . La spia sopra il tasto si accende quando è impostata la funzione bassa temperatura. Per annullare la selezione di tale funzione, è necessario azzerare la macchina.

Premere il pulsante START. L’asciugatrice partirà automaticamente e la spia resterà accesa. Il tempo restante prima della fine del programma comparirà sul display.

Sul display comparirà lo stato di avanzamento dell’asciugatura, ossia il tempo restante prima della fine del programma, e la spia resterà accesa.

Se si apre il portellone per controllare la biancheria mentre il programma è in funzione, per riattivare l’operazione di asciugatura è necessario chiudere il portellone e premere nuovamente il tasto START.

Quando si accende la spia 15', la macchina entra nella fase di raffreddamento. In questa fase, i capi vengono asciugati con aria fredda e il carico può così raffreddarsi.

Terminato il programma, sul display comparirà l’indicazione 0'min. e a questo punto il cicalino emetterà un segnale per 10 secondi. AAnnnnuullllaammeennttoo ee aazzzzeerraammeennttoo ddeell pprrooggrraammmmaa Per annullare un programma, tenere premuto il tasto START per 5 secondi. A questo punto si vedrà lampeggiare la spia , a segnalare l’avvenuto azzeramento del programma. Modificando il programma entro il primi 10 minuti, si può evitare di usare la funzione di annullamento e azzeramento. FFuunnzziioonnee PPaarrtteennzzaa rriittaarrddaattaa La funzione Partenza ritardata consente all’utente di ritardare la partenza del ciclo di asciugatura di un massimo di 23 ore. Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora. A ogni successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora, fino a raggiungere un ritardo massimo di 23 ore.

FFuunnzziioonnaammeennttoo 40001835ITA.qxd 14/08/2004 13:10 Page 70Per avviare il programma, premere il tasto START. Sul display compariranno le ore che mancano all’inizio del ciclo di asciugatura, che partirà unicamente trascorso tale tempo. NNoottaa:: se non si preme il tasto START entro 5 secondi, la funzione Partenza ritardata verrà automaticamente annullata. PPuulliizziiaa ddeellll’’aasscciiuuggaattrriiccee ● Si consiglia di pulire il filtro e di svuotare la vaschetta dell’acqua dopo ogni ciclo di asciugatura. ● Pulire regolarmente il condensatore. ● Dopo l’uso, pulire l’interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi. ● Pulire l’esterno della macchina e il portellone con un panno morbido.

NNOONN usare spugnette abrasive né prodotti di pulizia. ● Per evitare che il portellone resti ‘incollato’ o che si accumulino filacce, pulire regolarmente il portellone interno e le guarnizioni con un panno umido. SSppeecciiffiicchhee tteeccnniicchhee Capacità del cestello 115 litri Carico massimo 7 kg Altezza 85 cm Larghezza 60 cm Profondità 60 cm Efficienza Energetica C

IIMMPPOORRTTAANNTTEE PPrriimmaa ddii pprroocceeddeerree aallllaa ppuulliizziiaa,, ddiissaattttiivvaarree sseemmpprree llaa mmaacccchhiinnaa ee ssttaaccccaarree llaa ssppiinnaa ddaallllaa pprreessaa aa mmuurroo.. PPeerr ii ddaattii eelleettttrriiccii vveeddeerree llaa ttaarrgghheettttaa ddeeii ddaattii ppoossttaa ssuull ddaavvaannttii ddeell mmoobbiillee ddeellllaa mmaacccchhiinnaa ((ccoonn ppoorrtteelllloonnee aappeerrttoo)).. PPuulliizziiaa ee mmaannuutteennzziioonnee oorrddiinnaarriiaa AAVVVVEERRTTEENNZZAA!! IIll cceesstteelllloo,, iill ppoorrtteelllloonnee ee iill ccaarriiccoo ppoossssoonnoo eesssseerree mmoollttoo ccaallddii.. 40001835ITA.qxd 14/08/2004 13:10 Page 71QQuuaallee ppuuòò eesssseerree llaa ccaauussaa...... PPrroobblleemmii cchhee ppuuòò rriissoollvveerree ll’’uutteennttee Prima di rivolgersi al Centro Assistenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata all’utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarà a disposizione per suggerire eventuali soluzioni per telefono. TTeemmppoo ddii aasscciiuuggaattuurraa eecccceessssiivvaammeennttee lluunnggoo//ccaappii nnoonn ssuuffffiicciieenntteemmeennttee aasscciiuuttttii…… ● Il programma/tempo di asciugatura selezionato è corretto? ● I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima d’introdurli nella macchina? ● Si deve pulire il filtro? ● Si deve pulire il condensatore? ● L’asciugatrice è stata caricata eccessivamente? ● Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell’asciugatrice? ● Il tasto è stato selezionato da un ciclo precedente? LL’’aasscciiuuggaattrriiccee nnoonn ffuunnzziioonnaa…… ● L’alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro apparecchio (ad esempio, lampada da tavolo). ● La spina di alimentazione è stata collegata correttamente all’alimentazione elettrica? ● Manca la corrente? ● Fusibile bruciato? ● Il portellone è stato chiuso perfettamente? ● La macchina è stata opportunamente attivata (sia collegata all’alimentazione sia attivata localmente)? ● È stato selezionato il tempo o il programma di asciugatura? ● La macchina è stata riattivata dopo aver aperto il portellone? ● La macchina ha smesso di funzionare perché la vaschetta dell’acqua è piena e deve essere svuotata? LL’’aasscciiuuggaattrriiccee ffaa mmoollttoo rruummoorree…… ● Spegnere l’asciugatrice e rivolgersi al Servizio Assistenza GIAS. LLaa ssppiiaa ddii sseeggnnaallaazziioonnee PPuulliizziiaa ffiillttrroo èè aacccceessaa…… ● Si deve pulire il filtro? ● Si deve pulire il condensatore? SSppiiaa EElliimmiinnaa AAccqquuaa aacccceessaa…… ● Si deve svuotare la vaschetta dell’acqua?

RRiicceerrccaa gguuaassttii 40001835ITA.qxd 14/08/2004 13:10 Page 72Se il problema persiste anche dopo aver effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza GIAS. Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l’intervento del tecnico può essere soggetto a pagamento nel caso la macchina: ● risulti perfettamente funzionante. ● non sia stata installata secondo quanto indicato nelle istruzioni d’installazione. ● sia stata utilizzata in modo improprio. RRiiccaammbbii UUttiilliizzzzaarree sseemmpprree rriiccaammbbii oorriiggiinnaallii,, ddiissppoonniibbiillii ddiirreettttaammeennttee pprreessssoo iill SSeerrvviizziioo AAssssiisstteennzzaa GGIIAASS.. SSeerrvviizziioo GGIIAASS PPeerr aassssiisstteennzzaa ee rriippaarraazziioonnii,, rriivvoollggeerrssii aall tteeccnniiccoo ddeell SSeerrvviizziioo AAssssiisstteennzzaa GGIIAASS ppiiùù vviicciinnoo.. Il produttore declina ogni responsabilità in caso di eventuali errori di stampa nel presente opuscolo. Il produttore si riserva il diritto di apportare le necessarie modifiche ai propri prodotti senza modificarne le caratteristiche essenziali.
