MANUALE UTENTE CA114253NL CONSTRUCTA

Piano di cottura a gas

Gaskookplaat

CA1142...

Important avverenze di sicurezza. 18

Conoscere l'apparecchio 19

Accessor1 19

Bruciatori a gas 20

Accensione manuale 20

Accensione automatica 20

Sistema di sicurezza 20

Spagnere un bruciatore 20

Livelli di potenza. 20

Avwertense 20

Consigli per la cottura 21

Recipienti da cucina 21

Pulizia e manutenzione 22

Pulizia. 22

Manutenzione. 22

Malfunzionamento, che fare? 22

Servizio assistenza clienti. 23

Condizioni di garanzia 23

Tutela dell'ambiente. 23

Smaltimento ecocompatible 23

Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il site Internet www.constructa.de e l'eShop www.constructaeshop.com

Conformità d'uso

Leggere attendamente le presenti istruzioni. Un'attentalettura garantirà una manipolazione sicura ed efficace dell'apparecchio.

Conservare le istruzioni d'uso e installmente e lasciarle sempre a corredo dell'apparecchio in caso di nuovo proprietario.

Il costruttore declina agli responsabilità in caso di mancata osservanza delle disposizioni del presente manuale.

Leimmagini rappresentate in questeistruzioni hanno carattere orientativo.

Non estrarre l'apparecchio dall'imballaggio di protezione fino al momento dell'installazione.

Se l'apparecchio risulta danneggiato, non collegarlo all'alimentazione. Contattare il nostro servizio technique.

Questo apparecchio rientra nella classe 3 della norma EN 30-1-1 per gli apparecchi a gas: apparecchio incassato in un mobile.

Per l'installazione del nuovo piano di cottura, atteneri strettamente alle istruzioni di montaggio.

Questo apparecchio non può essere installato in yacht o camper.

L'apparecchio deve essere utilizzato solo in luoghi sufficientemente ventilati.

Questo appearecchio non è da utilizzato con un timer esterno o un telecomando separato.

Tutte le operazioni di installatione, connessione, regolazione e adattamento ad altri tipi di gas devono essere effettuate da un technique autorizzato, nel rispetto della normativa e della legislazione applicabili, nonché delle prescrizioni delle società locali di fornitura di gas ed elettricità. Fare particolare attenzione alle dispositionsi applicabili in materia di ventilazione.

Questo appearecchio viene predisporto in fabbrica per il tipo di gasindicato sulla targa identificativa. Se fosse necessario modificarlo, consultare le istruzioni di montaggio.Per l'adattamento ad altri tipi di gas, si consiglia di rivolgersi al nostro servizio tecnico.

Questo apparecchio è stato concepito esclusivamente per uso domestico, non è consentito l'uso a scopi commerciali o professionali. Utilizzato l'apparecchio solo per

cucinare e non quale fonte di riscaldamento. La garanzia ha validità solo se viene rispetto l'utilizzo per il quale è stato concepito.

Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Non utilizzato coperchi o barriere di sicurezza per bambini non consigliate dal produttore del piano di cottura. Possono provocare degli incidenti, ad es. dovuti al surriscaldamento, all'accensione o al distacco di frammenti di materiale.

Questo appearecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzato l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzato l'apparecchio da soli a meno che non abbiano un'ètà superioreagli 15 anni e che siano assistiti da parte di un adulto.

Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferioreagli 8 anni.

Important avverenze di sicurezza

Avviso - Pericolo di deflagrazione!

L'accumulo di gas incombusto in un locale chiuso comporta pericolo di deflagrazione. Non esporre l'apparecchio a correnti d'aria. I bruciatori potrebbero spegnersi. Leggere attendamente le istruzioni e le avvertenze relative al funzionamento dei bruciatori a gas.

Avviso - Pericolo di intossicazione!

L'uso di un appearecchio di cottura a gas genera calore, umidità e prodotti di combustione nel locale in cui è installato. Ventilare bene la cucina, specialmente quando il piano di cottura è in funzione: Maintainere libero le aperture di ventilazione naturale oppure installare un dispositivo di ventilazione meccanica (cappa aspirante). L'uso intenso e prolongato dell'apparecchio può richiedere una ventilazione complementare o più efficace: après una finestra o incrementare la potenza della ventilazione meccanica.

Avviso - Pericolo di usioni!

Le zone di cottura e le superfici vicine si surriscaldano molto. Non toccare mai le superfici ad alta temperature. Tenere lontano i bambini al di fatto degli 8 anni.

• Se la bombola del gas liquido non si trovava in posizione verticale, il propano/butano liquido può penetrare nell'apparecchio. Potrebbero generarsi violente fiammate dai brucitori. I componenti potrebbero venire danneggiati e col tempo non essere più a tenuta, provocando la fuoriuscita incontrlata di gas. In entrambi i casi sussiste il pericolò di usioni. Utilizzare le bombole del gas liquido永远不会 in posizione verticale.

Avviso - Pericolo di incendio!

Ilprocessodi cottura devese sere sorvegliato.Unprocessodi cottura breve va sorvegliato continuamente.

Le zone di cottura si surriscaldano molto. Non collocare oggetti infiammabili sul piano di cottura. Non conservare alcun oggetto sul piano di cottura.

Non conservare e non utilizzato, sotto quello elettrodomestico e nelle sue vicinanze, prodotti chimici corrosivi, vapori, materiali infiammabili o prodotti non alimentari.

Grassi o olio surriscaldati possono infiammarsi lavormente. Non allontanarsi dall'apparecchio durante il riscaldamento di grassi od olio. In caso di incendio, non tentare di spegnere le fiamme con l'acqua. Coprire il recipiente per soffocare il fuoco e scollegare la zona di cottura.

A vviso - Pericolo di lesioni!

I recipienti danneggiati, di dimensioni inadequate, che eccedano i bordi del piano di cottura o siano mal posizionati possono causare lesioni gravi.Seguire le avventenze e i consigli relativi ai recipienti da cucina.
Gli interventi di riparazione effettuali in modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi elettrici e condutture del gas danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito del servizio di assistenza tecnica. Se l'apparecchio èGUasto, togliere la spina o disattivare il fusibile nella scatola dei fusibili, chiudere l'alimentazione del gas. Rivolgersi al servizio di assistenza clienti.
Se una manopola non può essere ruotata oppure è allentata, non deve più essere utilizzata. Rivolgersi repentinamente al servizio di assistenza clienti in modo che la manopola venga riparata o sostituita.

Avviso - Pericolo di scariche elettriche!

Non utilizzato dispositivi di pulizia a vapore per pulire l'apparecchio.

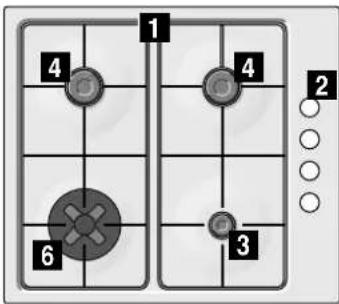

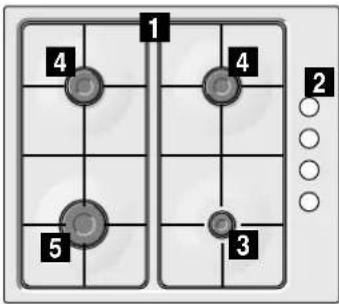

Conoscere l'apparecchio

Nella panoramicica dei modelli è possibile trovare il proprio apparecchio con le relative potenze dei bruciatori. → Pagina 2

Accessori

I seguito accessori possono essere acquistati presso il Servizio Tecnico:

Griglia supplementare per moka

Adatta esclusivamente per l'impiego sul bruciatore più piccolo. Utilizzare la stoviglia con un diametro inferiore a 12 cm.

Simmer plate

Questo accessorio è adatto soltanto per la cottura a bassa temperatura. Si può utilizzare con un bruciatore piccolo o un bruciatore standard. Qualora il piano di cottura disponge di più bruciatori standard, si consiglia di collocare la simmer plate sui bruciatori standard posteriori o anteriori destri.

Collocare sul supporto, mai direttamente sul bruciatore, l'accessorio con le protuberanzi versusl'alto.

Simmer Cap

Bruciatore che serve esclusivamente per la cottura a potenza minima. Per l'impiego è necessario rimuovere il bruciatore piccolo e sostituirlo con la Simmer cap.

Il costruttore declina ogni responsabilità se non si utilizzato o si utilizzato in modo non corretto quei accessori.

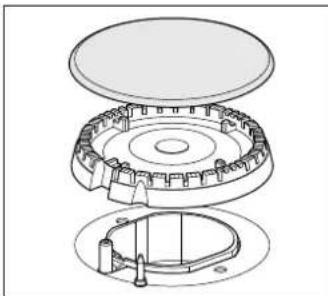

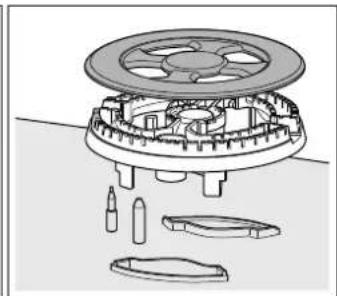

Bruciatori a gas

Su agli manopola è indicato il bruciatore che controllinga.

Per un corretto funzionamento dell'apparecchio, è indispensable verificare che le griglie e tutti gli elementi dei bruciatori siano collocati correttamente. Non scambiare i coperchi dei bruciatori.

Accensione manuale

1. Premere la manopola del bruciatore scelto e ruotarla versuso sinistra, fino alla posizione desiderata.
2. Avvicinare al bruciatore un ascendigas o una fiamma (accendini, cerini, ecc.).

Accensione automatica

Se il piano di cottura dispone di accensione automatica (candele):

1. Premere la manopola del bruciatore scelto e ruotarla versuso sinistra, fino alla posizione di massima potenza.
   Quando si preme una manopola, si producono scintille in tutti i brucatori. La fiamma si accende.
2. Rilasciare la manopola.
3. Ruotare la manopola nella posizione desiderata.

Se l'accensione non avviene, riportare la manopola in posizione di spegnimento e ripetere l'operazione. In quello caso, premere la manopola più a lungo (fino a 10 secondi).

Avviso - Pericolo di deflagrazione!

Se, trascorsi 15 secondi, la fiamma non si accende, spegnere il bruciatore e aprire la porta o la finestra del locale. Attendere almeno un minuto prima di riprovare ad accendere il bruciatore.

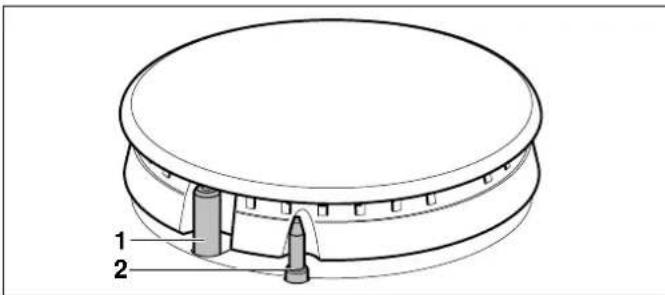

Sistema di sicurezza

Il piano di cottura dispone di un sistema di sicurezza (termocoppia) che impedisce il passaggio del gas in caso di spegnimento accidentale dei bruciatori.

1 candela
2 termocoppia

Per garantire che questo dispositivo sia attivo:

1. Accendere il bruciatore come di consueto.
2. Dopo l'accensione della fiamma, non rilasciare la manopola e mantenerla saldamente premuta per 4 secondi.

Spagnere un bruciatore

Ruotare la manopola corrispondente verso destra, portandola in posizione 0.

Livelli di potenza

Le manopole progressive permettono di regolare la potenza tra i livelli massimo e minimo.

Posizione	●	Manopola chiusa
Fiamma grande	◎	Apertura o capacité massima e accensione elettrica
Fiamma piccola	◎	Apertura o capacité minima

Avvertenze

Durante il funzionamento, è normale che il bruciatore émetta un lieve sibilo.

Énormale che l'apparecchio nuovo, quando utilizzato le prime volte, sprigioni degli odori. Questo fenomeno non è indices di rischi o di anomalie di funzionamento ed è destinato a scomparire.

Una fiamma di color arancione è normale. Questo colore si deve alla presenza di polvere nell'ambiente, a liquidi versati, ecc.

In caso di spegnimento accidentale delle fiamme del bruciatore, chiudere la manopola del bruciatore e non cercare di riaccenderlo per almeno 1 minuto.

Qualche secondo dopo lo spegnimento del bruciatore, viene emesso un suono (colpo secco). Non si tratta di un'anomalia, significata solo che la sicurezza si è disattivata.

Mantenere la massima pulizia. Se le candele sono sporche, l'accensione risulta difficile. Pulirle periodicamente con una piccola spazzola non

metallica, tenendoconto che le candele non devono subire colpi violenti.

Consigli per la cottura

Bruciatore Molto forte - Forte Medio Lento
Bruciatore wok	Bollire, cuocere, arrostire, dorare, paella, cucina asia-tica (wok)	Riscaldare e mantenere caldi: piatti pronti, piatti cotti
Bruciatore a fiamma alta	Scaloppina, bistecca, frittata, fritture	Riso, bescia-mella, ragù	Cottura al vapore di: pesce, verdure
Bruciatore standard	Patate al vapore, verdure fresche, minestroni, pasta	Riscaldare e mantenere caldi i piatti cotti e preparare stufati deli-cati
Bruciatore piccolo	Cuocere: stufati, 'riso al latte', crème caramel	Scongelare e cuocere lenta-mente: legumi, frutta, prodotti congelati	Preparare/fon-dere: burro, ciocolato, gela-tina

Recipienti da cucina

Recipients adeguati

Bruciatore Diametro minimodel fondo della stoviglia	Diametro massodel fondo della sto-viglia
Bruciatore per wok 22 cm - cm
Bruciatore a fiamma alta 20 cm 26 cm
Bruciatore standard 14 cm 22 cm
Bruciatore piccolo 12 cm 16 cm

La stoviglia non deve sporgere al di fuori del bordo del piano di cottura.

Avvertenze d'uso

Avvertenza: In caso di utilizzo con determinate padelle o pentole è possibile che si verifichi una leggera e temporanea deformazione della superficie di cottura in acciaio. É normale e non pregiudica la funzionalità dell'apparecchio.

I consigli riportati qui di seguito aiutano a risparmiare energia e a evitare danni alle stoviglie:

Utilizzare recipienti di dimensioni adeguate a agli bruciatore.
Non usare recipienti piccoli su bruciatori grandi. La fiamma non deve toccare le pareti laterali del recipiente. Evitare recipienti deformati che non risultino perfettamente stabili sul piano di cottura. I recipienti potrebbero capovolgersi. Utilizzato solo recipienti con base piatta e spessa. Non cucinareenza coperchio o con il coperchio spostato. Parte dell'energia si disperserebbe.

Collocare il recipiente al centro del bruciatore. In caso contrario, potrebberovesciarsi.

Non collocare i recipienti!.
grandi sui bruciatori vicini
alle manopole. Queste
posso nso subire danni a
causa dell'eccessiva
temperatura.

Collocare i recipienti sopra le griglie, mai direttamente sul bruciatore.

Prima diutilizzarli,verificare che griglie e coperchi dei bruciatori siano ben collocati.

Manipolare con cautela i recipienti sul piano di cottura.

Fare attenzione a non urtare il piano di cottura e non appoggiarvi pesi eccessivi.

Pulizia e manutenzione

Pulizia

Una volta raffreddato l'apparecchio, pulirlo con acqua e sapore,utilizzando una spugna.

Dopogni uso, pulire la superficie dei rispetti elementi del bruciatore quando si è raffreddato. Se si lasciano residui (alimenti ricotti, gocce di grasso, ecc.), per piccoli che siano, si incrosteranno sulla superficie e saranno più difficili da eliminare. Per avera la giusta fiamma, è necessario che i fori e le fissure siano puliti.

Il movimento di quale recipiente potrebbe lasciare.
residui metallici sulle griglie.

Pulire i bruciatori e le griglie con acqua e sapone e strofinare con una spazzola non metallica.

Se le griglie sono dotate di piedini di gomma, fare attenzione durante le operazioni di pulizia. I piedini possono staccarsi e la griglia può rigare il piano di cottura.

Asciugare sempre e perfettamente i bruciatori e le griglie. La presenza di gocce d'acqua o di zone umide all'inizio della cottura può deteriorare lo smalto.

Dopo aver pulito e asciugato i brucitori, assicurarsi che i coperchi siano ben collocati sul diffusore.

Attenzione!

Per la pulizia dell'apparecchio non rimuovere gli elementi di comando. Il sopravvenire di umidità potrebbe danneggiare l'apparecchio.
Non utilizzato appearecchi di pulizia a vapore. Il piano di cottura potrebbe danneggiarsi.

Manutenzione

Pulire immediatamente i liquidi che fuoriescono. In tal modo, si evita che i residui di cibo restino attaccati al piano di cottura e si risparmiano sforzi inutili.

A causa della alte temperature sopportate, il bruciatore wok e le zone di acciaio inossidabile ( parte superiore del piano di cottura, area circostante ai bruciatori, ecc.) possonoambiare colore. Si tratta di un fenomeno normale. Dopo agli uso, pulire tali zone con un prodotto adatto all'acciaio inossidabile.

Si raccomanda di utilizzare regolarmente il prodotto di pulizia disponibile presso il nostro servizio technique, con codice 464524.

Attenzione!

Il prodotto di pulizia per l'acciaio inossidabile non si deve usare sulla zona intorno alle manopole. Leindicazioni (serigrafia) si possono cancellare.

Non lasciare liquidi acidi (succo di limone, aceto, ecc.) sul piano di cottura.

Malfunzionamento, che fare?

In alcuni casi è possibile eliminare facilemente le anomalie eventualmente insofte. Prima di rivolgersi al servizio di assistenza tecnica, prestare attenzione alle seguenti avventenze:

Anomalia Possibile causa Soluzione
Guasto elettrico generale. Fusabile difettoso. Controllare il fusabile nella scatola generale dei fusibili e, all'occorrezza, sostiturlo.
	È possibile che sia saltato l'interruttore automatico o un differenziale.	Nel quadro elettrico generale, controllare se è saltato l'interruttore automatico o un differenziale.
L'accensione automatica non funziona.	È possibile che vi siano residui di cibo o di prodotti di puli-zia fra le candelie e i brucitori.	Lo spazio tra la candela e il bruciatore delve essere pulito.
	I brucitori sono bagnati. Asciuagare con cura i coperchi dei brucitori.
	I coperchi dei brucitori sono collocati in modo non cor-retto.	Verificare che i coperchi dei brucitori siano ben collocati.
	L'appareccchio non è collegato a terra, non è collegato correttamente o la presa di terra è difettosa.	Contattare l'installatore elettrico.
La fiamma del bruciatore non è uniforme.	Gli elementi del bruciatore non sono posizionati in modo corretto.	Sistemare i pezzi in maniera corretta sul bruciatore corri-spondente.
	Le fessure del bruciatore sono sporche. Pulire le fessure del bruciatore.
Il flusso di gas sembra ano-malo o il gas non fuiesce.	Il passaggio del gas è chiuso da chiavi intermediie. Aprire le eventuali chiavi intermediie.
	Se il gas proviene da una bombola, verificare che non sia vuota.	Cambiare la bombola.
Nella cucina c'è odore di gas. Qualche rubinetto è aperto. Chiudere i rubinetti.
	Il raccordo di collegamento della bombola non è serrato correttamente.	Verificare che il raccordo sia in perfette condizioni.
	Possible perdita di gas. Chiudere il rubinetto generale del gas, aerare il locale e contattare immediamente un technician autorizzato per la revisione e la certificazione dell'impianto. Prima dell'uso controllingare che non ci siano perdite di gas nell'impianto o nell'apparecchio.
Il bruciatore si spegne immedi-diatamente quando si rilascia la manopola.	La manopola non è stata premuta per il tempo sulfi-ciente.	Una volta acceso il bruciatore, tenere premuta la mano-pola quale secondo in più.
	Le fessure del bruciatore sono sporche. Pulire le fessure del bruciatore.

Servizio assistenza clienti

In caso di richiesta di intervento del nostro Servizio Tecnico, fornire il codice del prodotto (E-Nr.) e il codice di fabbricazione (FD) dell'apparecchio. Queste informazioni sono riportate sulla targa identificativa, situata nella parte inferiore del piano di cottura, e sull'etichetta del manuale d'uso.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti CH 0848 840 040

Fidatevi della competenza del Costruttore. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vosto appearecchio.

Condizioni di garanzia

Se, contrariamente alle nostre aspettative, l'apparecchio presentasse quale difetto o non rispondesse alle esigenze di qualità previste, le chiediamo di comunicarcelo al più presto. Perché la garanzia sia valida, l'apparecchio non deve essere manomesso o usato impropriamente.

Le condizioni di garanzia applicabili sono delle stabilite alla rappresentanza della nostra azienda nel paese in cui è stato effettuato l'acquisto. Informazioni dettagliate sono disponibili presso i punti vendita. Per usfuriere della garanzia, è necessario presentare lo scontrino fiscale.

L'azienda si riserva il diritto di apportare modifiche.

Tutela dell'ambiente

Se sulla targhetta d'identificazione dell'apparecchio si trova il symbolo, prestare attenzione alle seguenti avvertenze.

Smaltimento ecocompatible

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli appearechi dismessi valide su tutto il territorio dell'Unione Europea.

L'imballaggio dell'apparecchio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quindi, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendo contoanche dei seguenti consigli:

smaltire gli elementi dell'imballaggio nei corrispondenti contentitori di riciclaggio,
- prima di consegnare il vecchio apparecchio alla piattaformà di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio,
non buttare l'olio usato nel lavandino. Conservarlo in un recipiente chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non trattandosi della migliorie soluzione, si evita in quello modo la contaminazione dell'acqua).
