| Tipo di prodotto | Lavastoviglie da incasso o libera, installazione libera o sotto piano |
| Marca | Hoover |
| Modello | DDY 095TXAUS |
| Dimensioni (con piano di lavoro) | Altezza 85 cm, Larghezza 60 cm, Profondità 60 cm |
| Dimensioni (senza piano di lavoro) | Altezza 82 cm, Larghezza 59,8 cm, Profondità 57,3 cm |
| Capacità | 15 coperti (norma EN 50242) |
| Programmi di lavaggio | 12 programmi inclusi: Igiene+ 75°C, Vapore 75°C, Chef 65°C, Auto Famiglia 65-75°C, Auto Universale 50-60°C, Auto Quotidiano 45-55°C, Notte 55°C, Eco 45°C, Cristallo 45°C, A Wash 59° 65°C, Rapido 29° 50°C, Risciacquo |
| Funzioni speciali | Azione PRO (+, -), Partenza ritardata (1-23h), Super Eco, programmi automatici con sensore di sporco |
| Addolcitore d'acqua | Regolabile da d0 a d7, con contenitore per sale rigenerante |
| Dispensatore di brillantante | Regolabile da 1 a 6, posizione consigliata 4 |
| Sistema di filtrazione | Filtro centrale, piastra metallica, micro filtro autopulente |
| Bracci di lavaggio | Superiore e inferiore smontabili per pulizia |
| Numero di cestelli | 3 cestelli: superiore (regolabile in altezza), inferiore (con griglia mobile), terzo cestello |
| Sicurezza | Waterblock (protezione antiperdita), anti-allagamento, arresto automatico in caso di guasto, sicurezza apertura porta |
| Alimentazione elettrica | 220-240 V ~ 50 Hz, fusibile 13 A (vedere targhetta per potenza esatta) |
| Pressione dell'acqua | Min. 0,08 - Max 0,8 MPa |
| Collegamento acqua | Acqua fredda o calda (<60°C), tubo di alimentazione 3/4" |
| Collegamento scarico | Diametro interno min. 4 cm, altezza min. 40 cm, max. 100 cm (con prolunga fino a 2,5 m) |
| Manutenzione e pulizia | Pulire i filtri dopo ogni lavaggio, smontare i bracci di lavaggio se necessario, usare un panno morbido per l'esterno |
| Livello sonoro | Non specificato |
| Peso | Non specificato |
Domande frequenti - DDY 095TXAUS HOOVER
Domande degli utenti su DDY 095TXAUS HOOVER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavastoviglie in formato PDF gratuitamente! Trova il tuo manuale DDY 095TXAUS - HOOVER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DDY 095TXAUS del marchio HOOVER.
MANUALE UTENTE DDY 095TXAUS HOOVER
IT Guida pratica all'uso
| Indicazioni di sicurezza | pag. 4 |
| Messa in opera, Installazione | pag. 5 |
| Impianto di decalcificazione | pag. 9 |
| Caricare il sale | pag. 10 |
| Regolazione del cesto superiore | pag. 11 |
| Caricamento delle stoviglie | pag. 12 |
| Informazioni per laboratori di prova | pag. 14 |
| Caricamento detersivo | pag. 15 |
| Tipi di detersivo | pag. 16 |
| Caricamento brillantante | pag. 17 |
| Pulizia filtri | pag. 18 |
| Consigli pratici | pag. 19 |
| Pulizia e manutenzione ordinaria | pag. 20 |
| Descrizione dei comandi | pag. 21 |
| Dati tecnici | pag. 21 |
| Scelta dei programmi e funzioni particolari | pag. 22 |
| Elenco dei programmi | pag. 26 |
| Waterblock | pag. 28 |
| Ricerca piccoli guasti | pag. 29 |


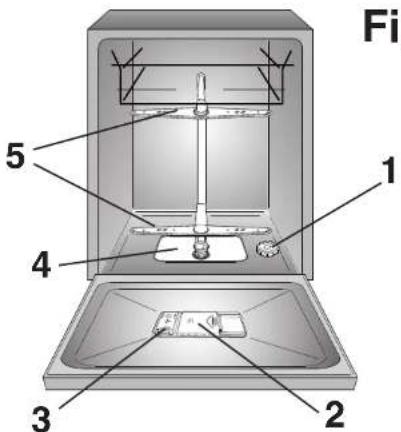

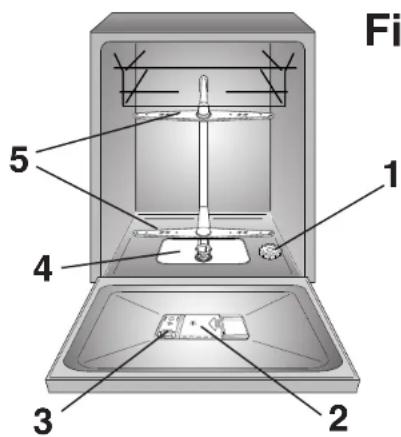

Fi 1 2 3 4 5Fig. A
La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lavastovigile.
Conservi con cura questo libretto per ogni ulterlore consultazione.
INDICAZIONI DI SICUREZZA
L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali.
Installazione
In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto, da personale qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.
■ Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.
In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe.
■ Qualora si rendesse necessaria la sostituzione del cavo di alimentazione dell'apparecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato.
Sicurezza
■ Non toccare l'apparecchio con mani o piedi bagnati o umidi.
■ Non usare l'apparecchio a piedi nudi.
■ Non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
■ Non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.).
■ Questo apparecchio non è destinato ad essere usato da bambini e persone Inca-paci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza.
Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio.
■ Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio.
■ Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).
■ Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento.
Utilizzo quotidiano
■ Questo apparecchio dovrà essere destinato solo all'uso domestico.
■ La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.
Se l'abitazione è dotata di implanto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.
■ I coltelli e le posate ottengono un lavaggio migliore se posti nel cestello con i manici in basso.
In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico. Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali.
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore.
Smaltimento
■ Questo apparecchio è fabbricato con materiall riciclabili, per permetterne un corretto smaltimento degli stessi.
Volendo eliminare una vecchia lavastoviglie, si abbia cura di togliere la chiusura sportello, per evitare che i bambini possano chiudersi nella macchina. Dopo aver staccato la spina dalla presa di corrente, è importante tagliare il cavo di alimentazione.
INSTALLAZIONE
(Notazioni tecniche)
■ Dopo il disimballo, verificare che la lava-stoviglie sia bene in piano regolando i piedini per eliminare una eventuale inclinazione.
■ Qualora fosse necessario trasportare manualmente la macchina disimballata, non impugnare la porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore.
Nel caso si installi la macchina su un pavimento rlicoperto da tappeti o con moquette, controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.
Inoltre, la spina dell'apparecchio deve rimanere accessibile anche dopo l'installazione.
Alimentazione elettrica
L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina tripolare con polo di terra che assicura la completa messa a terra del prodotto.
Prima di alimentare elettricamente l'elettro-domestico accertarsi:
-
che la presa abbia un corretto collegamento di messa a terra;
-
che la portata amperometrica del contatore elettrico risulti idonea per l'assorbimento indicato dai dati di targa dell'elettrodomestico.
ATTENZIONE!
L'efficacia della sicurezza è comunque subordinata anche alla corretta messa a terra del Vostro Implanto. Per la mancanza di un efficiente Implanto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio.
La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra.
Apparecchio conforme alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite rispettivamente da 2006/95/CE e 2004/108/CE, e successive modifiche.
Alimentazione idrica
IMPORTANTE
L'apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riu- tillizzati.
■ I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.
IMPORTANTE
La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purchè non superi I 60°C.
La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica.
E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'implanto idrico quando non è in funzione (fig. 1 B).

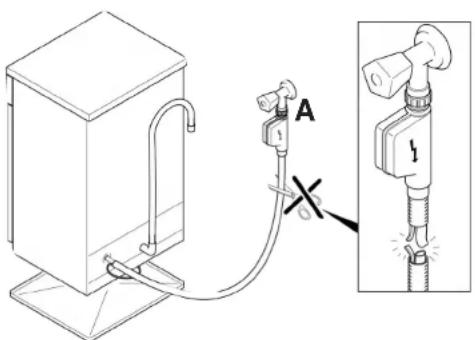

■ La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2).
Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.
Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.
Qualora l'acqua di rete presentasse dei residul calcarei o sabbia, è consigliabile richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085 (fig. 3). Il filtro "D" va inserito tra la presa d'acqua da 3/4" "B" ed il tubo di carico "A", ricordando di mettere lo guarnizioni "C".
Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.
■ Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 4).
■ Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm.
■ SI raccomanda di predisporre il sifone antiodore (fig. 4X).
Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro Assistenza Tecnica.
L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 4Y).
■ Nel caso di installazione sotto piano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4Z).
■ Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati.
Per accosto
La lavastoviglie è stata studiata con l'altezza modulare di 85 cm e quindi può essere accostata ai mobili delle moderne cucine componibili di analoga altezza. Per allinearla esattamente, regolare i pledlini dell'apparecchio.
Il plano superlore, in laminato ad alta resistenza, può essere usato senza nessun particolare riguardo perché resistente al calore, all'abrasione ed è antimacchia (fig. 5).
Inserire la mano nell'incavo e tirare. Se lo sportello viene aperto durante il funzionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte.
IMPORTANTE
Per un corretto funzionamento evitare di aprire lo sportello mentre la lavastoviglie è in funzione.
Per inserimento sottopiano
IMPORTANTE
Le più moderne cucine componibili hanno un piano di lavoro unico, sotto il quale vengono inseriti i mobili base e gli elettrodomestici.
In questo caso, basta asportare il piano di lavoro, svitando le viti che si trovano sotto di esso nella parte posteriore (flg. 6a).
Dopo aver asportato il piano di lavoro, le viti DEVONO essere riposizionate nella loro sede (fig. 6b).
■ L'altezza si riduce così a 82 cm, come previsto dalle Norme internazionali (ISO) e la lavastoviglie si inserisce perfettamente sotto il piano continuo della cucina (flg. 7).
Chiusura dello sportello
Inserire i cestelli.
Verificare che entrambi i bracci lavanti possano ruotare e che non ci siano posate, pentole o piatti che ne limitino o impediscano la rotazione.
Chiudere lo sportello e bloccarlo mediante leggera pressione.
IMPIANTO DI DECALCIFICAZIONE
L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua.
La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie.
Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.
Regolazione del decalcificatore
Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 8 livelli di regolazione.
I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.
| Livello | Durezza dell'acqua | Uso sale rigenerante | Regolazione decalificazione | |
| ^ (gradi francesi) | ^ (gradi tedeschi) | |||
| 0 | 0-5 | 0-3 | NO | d0 |
| 1 | 6-10 | 4-6 | SI | d1 |
| 2 | 11-20 | 7-11 | SI | d2 |
| 3 | 21-30 | 12-16 | SI | d3 |
| *4 | 31-40 | 17-22 | SI | d4 |
| 5 | 41-50 | 23-27 | SI | d5 |
| 6 | 51-60 | 28-33 | SI | d6 |
| 7 | 61-90 | 34-50 | SI | d7 |
* La regolazione è stata impostata dalla fabbrica al livello 4 (d4) in quanto questo soddisfa la maggior parte dell'utenza.
A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcificazione nel seguente modo:
IMPORTANTE
Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.
- Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contemporaneamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).
- Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico. Nel display verrà indicato il livello di decalcificazione corrente.
- Premere nuovamente lo stesso pulsante per scegliere il livello di decalcificazione voluto: ad ogni pressione del pulsante, il valore aumenta di un grado. Dopo aver raggiunto il valore "d7", l'indicatore salta di nuovo al valore "d0".
- Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.
ATTENZIONE!
Se per qualslasi motivo non si riusclsse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" e rìpartire dall'Inizio (PUNTO 1).


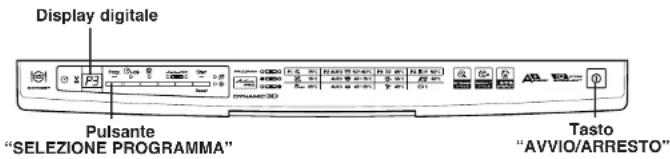

Display digitale Pulsante "SELEZIONE PROGRAMMA" Tasto "AVVIO/ARRESTO"CARICARE IL SALE
■ Sul fondo della macchina, è sistemato il contenitore del sale che serve a rigenerare l'apparecchio decalcificatore.
È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione.
■ Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.
Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.
Si consiglia di far seguire al rifornimento, un ciclo di lavaggio completo, oppure il programma AMMOLLO. Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessarlo riemplirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione.
IMPORTANTE Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore.
Indicatore di riempimento sale
Questo modello è dotato di una spia elettrica sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale.
IMPORTANTE La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.
REGOLAZIONE DEL CESTELLO SUPERIORE
Utilizzando abitualmente piatti da 27 cm a 31 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo:
- Estrarre il cesto superiore;
- Impugnare il cesto da entrambi i lati e tirarlo verso l'alto (flg. 1).
Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 14 cm e non si possono utilizzare i supporti mobili nella posizione alta. - Impugnare il cesto da entrambi i lati e tirarlo leggermente verso l'alto (flg. 2a)
- Lasciare lentamente ricadere il cesto accompagnandolo (fig. 2b).
PER RIPORTARE IL CESTO IN POSIZIONE BASSA:
N. B. : NON SOLLEVARE O ABBASSA-RE MAI IL CESTO DA UN SOLO LATO (fig. 3).
Attenzione : si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie.
Utilizzo del cesto superiore
Il cesto superlore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere due posizioni: alzata e abbassata.
Nella posizione abbassata i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice. Sotto di essi possono prendere posto bicchieri, tazze, sottotazze e piatti da dessert.
In posizione rialzata, i supporti permettono l'alloggiamento di piatti piani e fondi (diametro massimo 19 cm). Questi ultimi vanno sistemiati in posizione verticale con la parte concava rivolta verso il lato anterlore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.
■ Per sfruttare la massima capienza del cesto, si consiglia di raggruppare i piatti di uguale forma.
■ I piatti possono essere caricati su un'unica fila o su due file.
Si consiglia di posizionare i piatti di dimensione maggiore, leggermente inclinati verso il lato anterlore in modo da favorire il facile inserimento del cesto all'interno della macchina.
Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo e permette il carico ottimale di bicchieri, tazze, piattini e contenitori di piccole dimensioni.
Un carico standard giornaliero è rappresentato nelle fig. 1 e 2.
Cesto superlore (flg. 1)
Cesto superiore (fig. 2)
Utilizzo del cesto inferiore
■ Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani e piatti fondi.
■ Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (flg. 6) assicurandosi che le posate stesse non impediscano la rotazione delle rampe.
Il cesto inferiore è dotato di una speciale griglia mobile centrale (fig. 3 e 4) utile per avere sempre il carico stabile e ottimale dei piatti, anche quando le dimensioni e/o la forma sono diverse da quelle standard.
- POSIZIONE "A": per un carico di piatti standard o per un carico esclusivo di pentole, insalatiere, ecc...
- POSIZIONE "B": per piatti di forma particolare anche se di dimensioni standard (fondine molto profonde, quadrate o senza bordo, ecc...).
- POSIZIONE "C": per piatti piani più grandi della media e/o di forma particolare (quadrati, esagonali, ovali, piatti per pizza, ecc...).
I piatti di ridotte dimensioni, come ad esempio quelli da dessert, possono essere caricati anche nel cesto inferiore come indicato in figura 5, con gli appositi supporti mobili posizionati verso l'esterno ("B"). Per i piatti di normali o grandi dimensioni, i supporti devono trovarsi in posizione interna ("A").
ATTENZIONE!
Se I platti piccoli vengono posizionati senza il corretto utilizzo delle ribaltine, il braccio lavante inferiore si blocca interferendo con I platti stessi.
Un carico standard giornaliero è rappresentato nella fig. 6.
Cesto inferiore (fig. 6)
La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.
IMPORTANTE
Il cesto Inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pleno carico. Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto
Cesto posate
La parte superiore del cesto porta posate può essere rimossa, così da poter offrire diverse possibilità di carico
Utilizzo del terzo cesto
Il terzo cesto è progettato per riporre al suo interno tutti gli oggetti ruba-spazio, quali stoviglie e utensili di piccole dimensioni oppure lunghi e piatti. Liberando i cesti inferiori da questi oggetti, il carico di stoviglie ingombranti risulta più agevole, permettendo ad esempio la sistema-zione contemporanea di pentole e piatti nel cesto inferiore.
- Nel terzo cesto si possono caricare: tazzine e piattini da caffè, ciotole da dessert o golato, contenitori bassi, piattini per aperitivo e tutti gli utensili che si utilizzano per cucinare, posate da portata, coltelli e cucchiai lunghi, forchettoni, palette, grattugie e accessori piatti per piccoli elettrodomestici (ad es. lame del frullatore).
ATTENZIONE!
Il terzo cesto NON è concepito per il carico libero delle posate. L'assenza di griglie fisse di supporto potrebbe infatti comportare la caduta nei cesti inferiori di tali oggetti.
■ Per ottenere le migliori prestazioni di lavaggio, si consiglia di caricare gli oggetti con la parte concava rivolta verso il basso (ad es. piattini e ciotoline).
Il terzo cesto può facilmente essere estratto dalla lavastoviglie, rimuovendo i fermi di sicurezza collocati alle estremità delle guide di scorrimento.
Il terzo cesto è stato studiato per offrire massima flessibilità di utilizzo. Grazio alla sua suddivisione in tre sezioni inclinate e all'assenza di griglie fisse, può essere caricato secondo varie combinazioni: solo tazzine e piattini, solo utensili piatti e lunghi (mestoli, forchettoni), oppure carichi misti.
Un carico standard giornaliero è rappresentato nella figura 7.
Terzo cesto (fig. 7)
INFORMAZIONE PER I LABORATORI DI PROVA
Richiedere le Informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al seguente indirizzo:
testinfo-dishwasher@candy.it
Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere la targhetta dati).
Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglie.
Nella lavastoviglie si trova una confezione campione di "FINISH" che assicura ottimi risultati di lavaggio.
Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.
Caricare il detersivo
La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di aggancio (A): al termino di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego.
ATTENZIONEI
Nel cesto inferiore, non caricare le stovigile in posizione tale da Impedire l'apertura dello sportellino o da non permettere l'asportazione del deterslvo.
La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).
Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed Infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto.
Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.
IMPORTANTE
Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale.
TIPI DI DETERSIVO
Detersivi in pastiglie
I detersivi in pastiglie di differenti produttori si sciolgono a velocita diverse, quindi nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere plenamente efficaci non essendosi dissolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa utilizzazione del detersivo.
IMPORTANTE
Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca.
Detersivi concentrati
I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie.
I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C già ad una temperatura inferiore.
Detersivi combinati
I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non fosse così, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante).
Detersivi combinati "ALL in 1"
Qualora si decida di utilizzare detersivi combinati ("3 in 1"/4 in 1"/5 in 1", ecc.) che potrebbero rendere superfluo l'impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze:
■ leggere attentamente ed attenersi scrupolosamente alle istruzioni per l'uso
e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare;
■ l'efficacia dei prodotti che rendono non necessario l'utilizzo del sale dipende dalla durezza dell'acqua di alimentazione dell'apparecchio. Verificare allo scopo che la durezza dell'acqua sia compresa nell'intervallo di funzionamento indicato nelle istruzioni del detersivo.
Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo.
L'utilizzo improprio di questi prodotti potrebbe portare:
■ alla formazione di depositi di calcare nell'apparecchio e sulle stoviglie;
■ ad un degrado delle prestazioni di asciugatura e/o di lavaggio.
IMPORTANTE
Nel caso di reclami che possono essere legati direttamente all'impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.
Si ricorda che l'uso dei detersivi combinati "ALL in 1" rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli).
Nel caso in cui si verificassero problemi di lavaggio e/o asclugatura si consiglia di riprendere l'uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere).
In questo caso, si raccomanda di:
■ rlempire nuovamente i contenitori del sale e del brillantante;
■ eseguire un normale ciclo di lavaggio senza carico.
Si evidenzia che ritornando all'utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell'acqua ritorni a funzionare in modo ottimale.
Questo additivo, che viene immesso automaticamente nell'ultima fase di risclacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.
Caricare il brillantante
Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3").
Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura.
Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche.
E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione.
PIENO
riflesso scuro
VUOTO
riflesso chiaro
Regolazione del brillantante da 1 a 6
Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4.
Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura.
E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali.
Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.
Il sistema filtrante (flg. A "4") è costituito da:
Blcchlerino centrale, che trattiene le particelle più grosse di sporco;
Piastra, che filtra continuamente l'acqua di lavaggio;
Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo.
■ Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio.
■ Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1).
■ Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2).
■ Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino.
■ Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.
ATTENZIONE!
Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la plastra sia inserita perfettamente sul fondo della lavastoviglie.
Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregludicare il funzlonamento della macchina.
IMPORTANTE
Non usare la lavastovigile senza filtri.
Consigli per ottenere ottimi risultati di lavaggio
■ Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, buce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtrì, lo scarico e gli spruzzatori dei bracci lavanti.
■ Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.
■ Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.
■ Sistemare le stoviglie con l'apertura rivolta verso il basso.
Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio.
■ Dopo aver sistemato le stoviglie, verifi-
care che i bracci lavanti possano girare
liberamente.
■ Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.
■ Per il perfetto lavaggio di argenteria è necessario:
a) sciacquarla appena dopo l'uso, sopratutto se è stata impiegata per malonese, uova, pesce, ecc.;
b) non cospargerla con detersivo;
c) non metterla a contatto con altri metalli.
Consigli utili per risparmiare
Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo.
In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi.
Cosa non lavare
È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato.
■ Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale.
È consigliabile non lavare posate in argento con posate in accialo ossidabile, per evitare che si verifichi una reazione chimica tra esse.
IMPORTANTE
Quando si acquistano nuove stoviglie accertarsi sempre che slano idonee al lavaggio in lavastoviglie.
Suggerimenti al termine del programma
■ Per evitare eventuali sgocclolamenti dal cestello superiore, estrarre prima il cestello inferiore.
Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.
PULIZIA E MANUTENZIONE ORDINARIA
■ Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.
■ La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente.
■ Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante.
■ Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio completo, versando preventivamente un bicchiere di aceto sul fondo della macchina ed impostando il programma delicato.
Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (flg. A "5") siano liberi da residui di sporco.
Se ciò non fosse, procedere alla loro pulizia nel seguente modo:
- togliere il braccio lavante superiore, ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig. 1) e, mantenendolo premuto, svitare in senso orarlo (er rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2);
- lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati;
- al termine dell'operazione, rimettere i bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo.
■ Sla la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.
■ Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.
Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica.
Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:
- eseguire un programma di lavaggio senza stoviglie, ma con detersivo per sgrassare la macchina;
- togliere la spina;
- chiudere il rubinetto dell'acqua;
- riempire il contenitore del brillantante per risciacqui;
- lasciare la porta leggermente aperta;
- lasciare l'interno della macchina pulito;
- se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

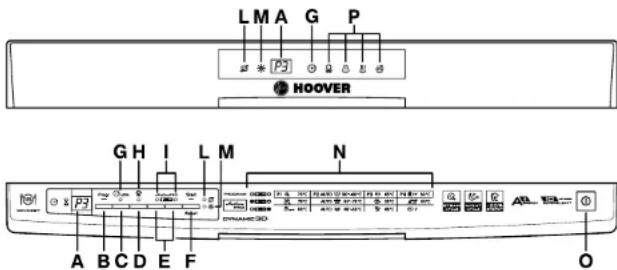

DESCRIZIONE DEI COMANDI
A DISPLAY DIGITALE
B Pulsante "SELEZIONE PROGRAMMA"
C Pulsante "PARTENZA DIFFERITA"
D Pulsante opzione "SUPER ECO"
E Pulsanti "ACTION PRO"
F Pulsante "START"/"RESET" (avvio/annullamento programma)
G Spia "PARTENZA DIFFERITA"
H Spia "SELEZIONE OPZIONE"
I Spie "ACTION PRO"
L Spia "ESAURIMENTO SALE"
M Spia "ESAURIMENTO BRILLANTANTE"
N Legenda programmi
O Tasto "AVVIO/ARRESTO"
P Spie "FASI PROGRAMMA"
DIMENSIONI:
| con piano lavoro | senza piano lavoro | ||
| Altezza | cm | 85 | 82 |
| Profondità | cm | 60 | 57,3 |
| Larghezza | cm | 60 | 59,8 |
| Ingombro con porta aperta | cm | 120 | 117 |
DATI TECNICI:
| Coperti (EN 50242) | 15 |
| Capacità con pentole e piatti | 9 persone |
| Pressione ammessa nell'impianto idraulico | Min. 0,08 - Max 0,8 MPa |
| Ampere fusibile | (vedere targhetta dati) |
| Potenza max assorbita | (vedere targhetta dati) |
| Tensione d'alimentazione | (vedere targhetta dati) |
SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI
IMPORTANTE
La lavastoviglie dispone di due utilissime funzioni:
- il programma "consigliato" (preimpostato dalla fabbrica ed ideale per l'uso quotidiano a pieno carico) per una selezione più rapida e sicura;
- la funzione di memorizzazione dell'ultimo programma utilizzato, che consente a chi utilizza sempre lo stesso ciclo di lavaggio, di non dover ripetere ogni volta la programmazione e quindi, di risparmiare tempo.
Pulsanti "ACTION PRO" + -
ActionPRO
Questi pulsanti permettono di variare l'intensità di lavaggio, a seconda del grado di sporco delle stoviglie, modificando di conseguenza i parametri di durata del ciclo e la sua temperatura.
Premendo il pulsante ⚙aumenta l'intensità di lavaggio, premendo il pulsante ⚙ si diminuisce, riducendo significativamente la durata del ciclo.
L'associazione dei pulsanti ai 4 programmi base, consente di ottenere 8 cicli di lavaggio aggiuntivi (per un totale di 12 programmi di lavaggio).
IMPORTANTE
All'accensione della lavastoviglie viene visualizzata l'ultima impostazione effettuata.
Impostazione dei programmi
■ Aprire lo sportello ed introdurre le stoviglie da lavare.
■ Premere il tasto "AVVIO/ARRESTO" ①. Nel display verrà visualizzato il programma "consigliato", oppure l'ultimo programma utilizzato.
Se si desidera scegliere un altro programma, è necessario premere il pulsante "SELEZIONE PROGRAMMA" ("PROGR.").
■ Premere eventualmente il pulsante "ACTION PRO +" o "ACTION PRO -".
Se lo si desidera, premere il pulsante opzione (la spia corrispondente s'illuminerà).
L'opzione può essere attivata o disattivata ENTRO un minuto dalla partenza del programma.
■ Premere Il pulsante "START". Il display visualizzerà il tempo di durata del programma, alternando l'indicazione delle ore a quella dei minuti [Es: 1 h (1 ora) / 25 (25 minuti)].
Chiudere lo sportello (dopo un segnale acustico, il programma si avvlerà automaticamente). Il display visualizzerà il tempo rimanente a fine ciclo.
ENTRO un minuto dalla partenza del ciclo di lavaggio, è possibile scegliere un altro programma, semplicemente premendo il pulsante "SELEZIONE PROGRAMMA" (è anche possibile attivare o disattivare pulsanti "ACTION PRO").
Programmi "AUTOMATICI"
La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei programmi "AUTOMATICI" (vedi elenco programmi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle stoviglie. Il grado di torbidità dell'acqua è infatti correlato alla quantità di sporco presente sulle stoviglie. In questo modo viene garantita il miglior lavaggio, ottimizzando i consumi d'acqua e di energia.
Programmi "IMPULSE"
I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.
IMPORTANTE
Il funzionamento "Intermittente" della pompa di lavaggio NON è Indice di un malfunzionamento, ma è una caratteristica particolare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.
Interruzione di un programma
Sconsigliamo l'apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente e sul display viene visualizzato lampeggiante il tempo rimanente alla fine del ciclo.
Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.
ATTENZIONE!
Se si apre lo sportello mentre la lava- stoviglie è nella fase di asciugatura, vlene attivato un segnale acustico per avvisare che il ciclo non è ancora terminato.
Modifica di un programma in corso
Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:
■ Aprire lo sportello.
■ Tenere premuto per almeno 5 secondi il pulsante "RESET" (il programma in corso verrà annullato).
■ Nel display verrà visualizzato il programma "consigliato".
■ A questo punto sarà possibile impostare un nuovo programma.
ATTENZIONE!
Prima di far partire un nuovo programma, è bene accertarsi che non sla già stato asportato il deterslvo; se lo fosse, ripristinare la dose nel contenitore.
Svolgimento del programma
Durante lo svolgimento del programma, nel display viene visualizzato il tempo rimanente a fine ciclo che si aggiornerà automaticamente col trascorrere dei minuti.
Le spie "FASI PROGRAMMA" ("LAVAGGIO", "DISCIACQUO", "ASCIUGATURA", "FINE") s'illumineranno singolarmente e sequenzialmente per indicare la fase in corso.
Nel caso d'interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verra ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l'alimentazione elettrica.
Fine del programma
La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Il display e tutte le spie si spegneranno. Sarà quindi possibile prolevare lo stoviglio appena lavate e spegnere la lavastoviglio premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio.
Pulsante opzione
Pulsante "SUPER ECO"
Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo sceito) riducendo il riscaldamento finale dell'acqua ed i tempi d'asciugatura, durante l'ultimo risciacquo. E' consigliato per il lavaggio serale, se non è necessario riavere sublio, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell'aria nella lavastoviglie.
Pulsante
"PARTENZA DIFFERITA"
Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore.
Per impostare la partenza ritardata procedere nel seguente modo:
■ Premere il pulsante "PARTENZA DIFFERITA" (sul display verrà visualizzata la scritta"00").
■ Premere nuovamente il pulsante per incrementare il ritardo in ore (ad ogni pressione il ritardo viene incrementato di 1 ora, fino ad un massimo di 23). La spia "PARTENZA DIFFERITA" s'illuminerà.
■ Per avviare il conteggio, premere il pulsante "START" (la spia "PARTENZA DIFFERITA" inizierà a lampeggiare). Alla fine del conteggio, il programma partirà automaticamente (la spia "PARTENZA DIFFERITA" si spegnerà).
Se si desidera vedere il programma impostato, premere il pulsante "SELEZIONE PROGRAMMA".
Se si desidera annullare la partenza ritardata procedere nel seguente modo:
■ Tenere premuto per almeno 5 secondi il pulsante "RESET".
La partenza ritardata ed il programma selezionato verranno annullati.
Nel display verrà visualizzato il programma "consigliato".
A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PROGRAMMI".
Esclusione segnalazione acustica di FINE PROGRAMMA
La segnalazione acustica di fine programma può essere disattivata nel seguente modo:
IMPORTANTE Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.
- Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contemporaneamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).
- Continuare a tenere premuto il pulsante "SELEZIONE PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).
- Rilasciare il pulsante nel momento in cui verrà emesso il secondo segnale acustico (nel display verrà visualizzato "b1" che sta ad indicare che la suonerla è attivata).
- Premere nuovamente lo stesso pulsante (apparirà "b0" che sta ad indicare che la suoneria è disattivata).
- Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.
Per riattivare la suoneria, seguire la stessa procedura.
ATTENZIONE!
Per evitare l'Intervento Intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento.
Nel caso sia necessarlo muovere o inclinare la lavastoviglie, assicurarsi prima che abbla completato il ciclo di lavaggio e che non ci sia acqua nella vasca.
La lavastoviglie è in grado di segnalare una serie di anomalle visualizzate sul display
SEGNALAZIONE AUTOMATICA DI ANOMALIE
| ANOMALIA CAUSA RIMEDIO | ||
| Sul display compare E2 accompagnato da un breve segnale acustico. | Mancanza acqua (rubinetto dell'acqua chiuso). | Spegnere la lavastoviglie, aprire il rubinetto e reimpostare il ciclo. |
| Sul display compare E3 accompagnato da un breve segnale acustico. | La macchina non riesce a scaricare l'acqua dalla vasca. | Verificare se il tubo di scarico è plegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. |
| Sul display compare E4 accompagnato da un breve segnale acustico. | Percita di acqua. | Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. |
| Sul display compare E5,E6,E7, Ef o EL, accompagnati da un breve segnale acustico. | Guasto al controllo elettronico. | E' necessario rivolgersi al Servizio Assistenza Tecnica. |
| Sul display compare E8 o Ei accompagnati da un breve segnale acustico. | L'elemento riscaldante dell'acqua non funziona correttamente o plastrafiltro Intasata. | Pulire plastrà filtro.Se il difetto permane, rivolgersi al Servizio Assistenza Tecnica. |
ELENCO DEI PROGRAMMI
| Lavaggio con prelavaggioPer i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) direttamente nella lavastoviglie. |
| ◆/◇ = LO SVOLGIMENTO DEI PROGRAMMI "AUTOMATICI" VIENE OTTIMIZZATO, GRAZIE ALL' INTERVENTO DEL SENSORE DI SPORCO CHE ADATTA I PARAMETRI DI LAVAGGIO IN FUNZIONE DEL GRADO DI SPORCO DELLE STOVIGLIE. |
| P1 | Hygiene+75°C | Ciclo con azione antibatterica, adatto a lavare ed igienizzare stoviglie (anche particolarmente incrostate) biberon, ecc... | |
| P1 | VAPORE75°C | Ciclo ad azione combinata di getti d'acqua e vapore. Efficace nello sciogliere ed eliminare sporco resistente e batteri, senza bisogno di pre-trattare pentole e stoviglie. | |
| P1 | Chef65°C | Adatto al lavaggio rapido di stoviglie abbondante-mente sporche. | |
| P2 | AUTO | Famiglia65-75°C | Adatto al lavaggio di stoviglie di tutti i giorni. Due risciacqui finali garantiscono un elevato livello d'igiene e pulizia. |
| P2 | UNIVERSALE50-60°C | (PROGRAMMA “CONSIGLIATO”) Adatto al lavaggio di stoviglie e pentole normal-mente sporche. | |
| P2 | AUTO ≈ | Giornaliero45-55°C | Ciclo veloce, per stoviglie normalmente sporche, adatto al lavaggi frequenti e carichi normali. |
| P3 | Notte55°C | Programma a massima silenziosità . Ideale per il funzionamento nelle ore notturne e per poter usufruire delle tariffe energetiche agevolate. | |
| P3 | ECO45°C | Adatto al lavaggio di stoviglie e pentole normal-mente sporche, utilizzando detersivi contenenti enzimi. Programma normalizzato EN 50242. | |
| P3 | Cristalli45°C | Adatto al lavaggio di stoviglie delicate e con decorazio-ni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole. | |
| P4 | Awash59' | A Wash 59'65°C | Adatto al lavaggio quotidiano, subito dopo l'uso, di stoviglie e pentole normalmente sporche (MAX 8 coperti).- CLASSE A DI LAVAGGIO - |
| P4 | RAPIDO 29'50°C | Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 coperti. | |
| P4 | Prelavaggio | Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo. |
■ = Programmi "IMPULSE"
◆ = Programmi "AUTOMATICI"
| Operazioni da compiere | Svolgimento del Programma | Durata media In Minuti | Funzioni Facoltative | ||||||||||
| Detersivo prelaveggio | Detersivo lavaggio | Pulizia filtro e piastra | Controllo scorta brillantante | Controllo scorta sale | Prelavaggio caldo | Prelavaggio freddo | Lavaggio | Primo risciacquo freddo | Seconde risciacquo freddo | Risciacquo caldo con brillantante | Con acqua fredda (15°C)*-Tolleranza ± 10%- | Pulsante "PARTENZA DIFFERITA" | Pulsante "SUPER ECO" |
| ● | ● | ●● | ○ | ● | 75°C | ○ | ○ | ○ | 140 | SI SI | |||
| ● | ● | ●● | ○ | ● | 75°C | ○ | ○ | ○ | 130 | SI SI | |||
| ● | ● | ●● | ○ | ● | 65°C | ○ | ○ | 85 | SI SI | ||||
| ● | ● | ●● | ○ | ● | 65°C/75°C | ○ | (○) | ○ | 115/125 | SI SI | |||
| ● | ●● | (○) | 50°C/60°C | ○ | ○ | 100/120 | SI SI | ||||||
| ● | ●● | (○) | 45°C/55°C | ○ | ○ | 70/80 | SI SI | ||||||
| ● | ●● | ○ | 55°C | ○ | ○ | 240 | SI SI | ||||||
| ● | ● | ●● | ○ | 45°C | ○ | 175 | SI SI | ||||||
| ● | ●● | ○ | 45°C | ○ | ○ | 85 | SI SI | ||||||
| ● | ● | ●● | ○ | ● | 65°C | ○ | 59 | SI SI | |||||
| ● | ●● | ● | 50°C | ○ | 29 | SI | N.D. | ||||||
| ● | ○ | 5 | SI | N.D. | |||||||||
N.D.= OPZIONE NON DISPONIBILE
WATERBLOCK
Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio, in particolare quando in casa non c'è nessuno. Infatti, il «Waterblock» intercetta eventuali perdite d'acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o a scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell'acqua.
Come funziona
Il fondo posto sotto l'elettrodomestico raccoglie eventuali perdite d'acqua che, tramite un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all'acqua di fuoriuscire anche con il rubinetto aperto.
Se la scatola che contiene parti elettriche viene danneggiata, togliere immediata- mente la presa di collegamento alla rete elettrica.
Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura "1". Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione.
Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.
Questa lavastoviglie è anche dotata di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca automaticamente l'afflusso e/o ne scarica la quantità in eccesso.
Se la Vostra lavastoviglie non funzionasse, prima di chlamare il Servizio Assistenza, fare i seguenti controlli:
NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l'essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare.
Se il mallunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportalo sulla targhetta posta all'interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.
| ANOMALIA CAUSA RIMEDIO | ||
| 1 - Non funziona con qualsiasi programma | Spina corrente elettrica non inserta nella presa | Inserire spina |
| Tasto O/I non inserito | Inserire tasto | |
| Sportello aperto | Chiudere sportello | |
| Manca energia elettrica | Controllare | |
| 2 - Non carica acqua | Vedi cause 1 | Controllare |
| E' chiuso il rubinetto acqua | Aprire il rubinetto acqua | |
| Programmatore non correttamente posizionato | Posizionare corretiamente il pro-grammatore | |
| Il tubo di carico è piegato | Eliminate le pieghe del tubo | |
| Il filtrino del tubo di carico acqua è Intasato | Pulite il filtrino posto all'estremità del tubo di carico | |
| 3 - Non scarica acqua | Filtro sporco | Puliro filtro |
| Tubo di scarico piegato | Raddrizzare tubo di scarico | |
| La prolunga del tubo di scarico non è corretta | Seguite esattamente le istruzioni per il collegamento del tubo di scarico | |
| Lo scarico a muro non ha lo stato in arta | Consultate un tecnico qualificato | |
| 4 - Scarica acqua in continuazione | Tubo di scarico in posizione troppo bassa | Alzare il tubo di scarico ad almeno 40 cm dai pavimento |
| 5 - Non si sentono ruotare i bracci di lavaggio | Eccessivo dosaggio di detersivo | Ridurre dose detersivo. Utilizzare detersivo specifico |
| Oggetto del carico che impedisce la rotazione dei bracci | Controllare | |
| Piastra filtrante e filtro eccessivamente sporchi | Pulire piastra e filtro | |
| 6 - Nelle macchine elettroniche senza display: una o più spie lampegglano rapidamente | Rubinetto dell'acqua chiuso | Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo. |
| 7 - Se il carico viene parzialmente lavato | Vedi cause 5 | Controllare |
| Fondo di pentole non perfettamente lavato | Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie | |
| Bordo di pentole non perfettamente lavato | Posizionare meglio la pentola | |
| Spruzzatori parzialmente otturati | Smontare i bracci di lavaggio, svliando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d'acqua | |
| Le stoviglie non sono sistemate bene | Non addossate troppo le stoviglie tra di loro | |
| L'estremità del tubo di scarico è immersa nell'acqua | L'estremità del tubo di scarico non deve toccare l'acqua scaricata | |
| Il detersivo non è dosato adeguatamente, è vecchio o indurito | Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto | |
| Il tappo del contenitore sale non è chiuso bene | Avvitalelo fino in fondo | |
| Il programma di lavaggio scelto è troppo blando | Scegliete un programma più energico | |
| 8 - Mancata o parziale asportazione del detersivo | Posate, piatti, pentole, ecc... interferiscono con l'apertura dello sportellino della vaschetta detersivo. | Caricare le stoviglie in modo che non impediscano l'apertura dello sportellino della vaschetta detersivo. |
| 9 - Presenza di macchle blanche sulle stoviglie | Acqua di rete con eccessiva durezza | Controllare il livello del sale e del brillianante e regolarne il dosaggio. Se l'anomalia persiste, richiedero intervento Assistenza Tecnica |
| 10 - Rumorosità durante il lavaggio | Le stoviglie sbattono tra di loro | Sistematele meglio nei cesti |
| I bracci rotanti sbattono sulle stoviglie | Sistemate meglio le stoviglie | |
| 11 - Le stoviglie non sono perfettamente asclutte | Mancanza di circolazione d'aria | Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio pur favorire l'asciugatura naturale |
| Mancanza brillantante | Utilizzare il brillantante | |
SERVIZIO ASSISTENZA TECNICA
199.123.123
La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.
CONTENTS
| Safety advice | pag. 32 |
| Setting up, installation | pag. 33 |
| Water softener unit | pag. 37 |
| Loading the salt | pag. 38 |
| Adjusting the upper basket | pag. 39 |
| Loading the dishes | pag. 40 |
| Information for test laboratories | pag. 42 |
| Loading the detergent | pag. 43 |
| Types of detergent | pag. 44 |
| Loading the rinse aid | pag. 45 |
| Cleaning the filters | pag. 46 |
| Some practical hints | pag. 47 |
| Routine cleaning and maintenance | pag. 48 |
| Description of the control panel | pag. 49 |
| Technical data | pag. 49 |
| Programme selection and special functions | pag. 50 |
| Programme guide | pag. 54 |
| The Waterblock system | pag. 56 |
| Identifying minor faults | pag. 57 |
Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).
Assicurandovi che questo prodotto sia smaltito correttamente, aiuterate ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone, che potrebbero verificarsi a causa d'un erato trattamento di questo prodotto giunto a fine vita.
Il simbolo sul prodotto indica che questo apparecchio non può essere trattato come un normale rifiuto domestico: dovrà invece essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.
Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti. Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contaltare l'ufficio pubblico di competenza (del dipartimento ecologia e ambiente), o il vostro servizio di raccolta rifiuti a domicilio, o il negozio cice avete acquistato il prodotto.
