Tipo di prodotto	Cucina a gas da incasso
Marca	Hotpoint-Ariston
Modello	PCN 752 THA(WH)
Numero di bruciatori	4 (Veloce Ridotto, Semi-veloce, Ausiliario, Tripla Corona)
Potenza dei bruciatori (gas naturale G20)	Veloce Ridotto: 2,60 kW; Semi-veloce: 1,65 kW; Ausiliario: 1,00 kW; Tripla corona: 3,30 kW
Alimentazione elettrica	230 V ~ 50 Hz; cavo tripolare con terra
Alimentazione gas	Butano, Propano o Gas naturale (G20/G25)
Pressione di alimentazione gas	Gas naturale: 20 mbar (nominale); Butano/Propano: 28-30 mbar (nominale)
Accensione	Automatica con candela di accensione
Dispositivo di sicurezza	Termocoppia di sicurezza per intercettazione gas in caso di spegnimento fiamma
Classe di installazione	3 (da incasso)
Materiale della superficie	Acciaio inossidabile e vetro (coperchio se presente)
Manutenzione	Pulizia con acqua calda e detergente neutro; non utilizzare prodotti abrasivi o vapore
Pezzi di ricambio	Iniettori intercambiabili, guarnizioni di tenuta, termocoppia, candela di accensione
Riparabilità	Intervento da tecnico autorizzato; non aprire da soli
Normative	Conforme ai regolamenti UE 66/2014 (ecodesign), EN 30-2-1
Paese di destinazione	Francia (manuale in francese)

Domande frequenti - PCN 752 THA(WH) HOTPOINT-ARISTON

Come accendere un bruciatore a gas?

Premere a fondo la manopola corrispondente e girarla in senso antiorario fino alla posizione di potenza massima. Sui modelli con sicurezza, tenerla premuta per 2-3 secondi per riscaldare la termocoppia. Utilizzare l'accensione automatica o una fiamma.

Cosa fare se la fiamma si spegne accidentalmente?

Girare immediatamente la manopola sulla posizione di arresto (●) e attendere almeno 1 minuto prima di tentare di riaccendere, per evacuare il gas residuo.

Come pulire i bruciatori e le griglie?

Rimuovere le griglie e i bruciatori, lavarli a mano con acqua calda e un detergente non abrasivo. Sciacquare e asciugare accuratamente. Assicurarsi che gli orifizi non siano ostruiti. Per le candele di accensione, pulire l'estremità con un panno umido.

Quali tipi di gas posso utilizzare?

L'apparecchio può funzionare con gas naturale (G20/G25) o gas liquido (butano/propano). Per cambiare gas, è necessario sostituire gli iniettori e regolare le impostazioni minime. Vedere la tabella delle caratteristiche.

Come adattare la cucina a un altro tipo di gas?

Sostituire gli iniettori dei bruciatori con quelli adatti al nuovo gas (vedere tabella 1). Regolare la portata minima (vite di by-pass) e sostituire l'etichetta segnaletica. Questa operazione deve essere eseguita da un professionista.

Perché il bruciatore non si accende?

Verificare che il gas e l'elettricità siano aperti. Assicurarsi che gli orifizi di uscita del gas non siano ostruiti e che le parti del bruciatore siano montate correttamente. Controllare la candela di accensione.

La fiamma è irregolare o gialla, cosa fare?

Una fiamma gialla può indicare una mancanza d'aria. Verificare che gli orifizi del bruciatore siano puliti e che l'ambiente sia sufficientemente aerato. Evitare correnti d'aria sul piano cottura.

Come installare la cucina?

L'installazione deve essere eseguita da un professionista conforme alle normative. Assicurare una ventilazione sufficiente (condotto d'aria di almeno 100 cm²). Il taglio del mobile deve rispettare le dimensioni indicate. Collegamento gas ed elettrico separati.

Cosa fare in caso di perdita di gas?

Chiudere immediatamente l'alimentazione del gas al rubinetto principale. Non utilizzare apparecchi elettrici. Aerare l'ambiente. Verificare la tenuta dei raccordi con una soluzione saponosa (nessuna fiamma). Chiamare un tecnico.

Come mantenere i rubinetti del gas?

Se un rubinetto diventa duro o bloccato, non forzare. Rivolgersi a un tecnico autorizzato per sostituirlo o lubrificarlo. Non tentare di ripararlo da soli.

MANUALE UTENTE PCN 752 THA(WH) HOTPOINT-ARISTON

Istruzioni per l'uso

PIANO

Sommario

Istruzioni per l'uso,1

Avwertense,2

Assistenza,3

Descrizione dell'apparecchio,4

Installazione,5

Avvio eutilizzo,9

Precauzioni e consigli,9

Manutenzione e cura,10

Anomalie erimedi,10

English

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati struitti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e oli cui poe essere pericoloso e poi provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, pensi bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Elimare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica alla caldi.

L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

ATTENZIONE: I'uso di protezioni del piano inappropriate cui cause incidenti.

GB

Warnings

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezioni di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É Attivo 7 giomi su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protege il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore nella chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;

• il trasporto dell'elettrodomestico non riparabile in loco.
  Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostuzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le sudette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA
2. BRUCIATORI GAS
3. Manopole di lavoro dei BRUCIATORI GAS
4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

6. BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.

7. Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma.
   Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
8. DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

FR

! è importante conservare quello librettro per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glacattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installatione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui cause danni a persone, animali o cose.
! Questo apparentechio più essere installato e funzionare solo in locali permanentemente ventilati seconde le prescrizioni delle Norme Nazionali in vigore. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volte che si accende l'apparecchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Ilsystemacouldessere realizzato prelevando direttamente l'aria dall'esterno dell'edificiotramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Owero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericoldo di incendio, o camere da fatto.

il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiore ai 50^ .

Incasso

Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 200mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm (vedi figura).
• Posizione are pensili adiacenti alla cappa ad un'altezza minima dal top di 420 mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distance minima dal top para a 700 mm.

• Il vano del mobile dovra ave le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Prima dell'installazione, togliere le griglie e i brucatori del piano cottura e capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le candele.

Appicare le guamizioni in dotazione con l'apparecchio sui bordi esterni del piano cottura, per impedire il passaggio d'aria, umidita ed acqua (vedi figura).

Per una corretta applicazione assicurarsi che le superfici da signillare siano pulite, asciutte ed esenti da grassi/oli.

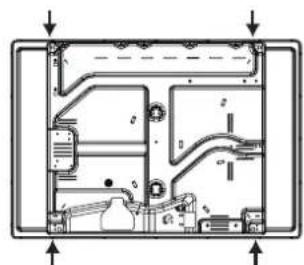

Schema di fissaggio dei ganci

Posizione gancio per top H=20mm
Posizione gancio per top H = 30mm

Avanti

Posizione gancio per top H=40mm
Dietro

ARISTON

! Usare i ganci contentui nella "confezione accessori"

• Nel caso in cui il piano non sia installato su di un forn o incasso, è necessario insereire un pannello di legno come isolamento. Esso dovra essere posizionato ad una distance minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installatione sopra un forn o da incasso alla ventilazione forzata di raffreddamento, per consentire un'adeguala areazione all'intemo del mobile vanno garantite delle prese d'aria di ingresso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisistosti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduittore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno delve essere realizazo separatamente, sua per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apprecchio e la rete un interruptro onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non delve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;

• la presa sia in grado di所提供 rile carico massimo di potenza della macchina,indicato nella targhetta caratteristica;

• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristica:

• la presa sia compatible con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualoraqueste norme non vengano rispecttate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovra essere effettato come prescritto delle Norme Nazionali in vigore, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucatori ed ugelli".

Attenzione! Prima del collegamento rimuovere il tappo dal tubo di collegamento del gas.

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessible in acciaio inossidabile a parete continua con attacchi fillettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guamizioni in gomma conformi alle Nome Nazionali in vigore.

Controllo Tenuta

! Ad installmenta ultima controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il qualeesso è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:

IT

1. Togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm . e sostitui rì con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. Rimontare le partie eseguendo all'inverso le operazioni.
4. Al termine dell'operazione, sostitute la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore Tripla corona

1. Togliere le griglie e sfilare i bruciatori dallo sedi. Il bruciatore è composto da due parti separate (vedi figure);
2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm . Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). I due ugelli hanno la stessa foratura.
3. Rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

• Regolazione aria primaria dei brucitori
  I bruciatori non necessitano di nessuna regolazione dell'aria primaria.
  Regolazione minimi
• Portare il rubinetto sulla posizione di minimo.

1. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

2. Verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano spegnimenti dei brucitori.

3. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con brucatori al minimo augmentare la portata dei minimi stessi agenda sulla vite di regolazione.
4. Effettuata la regolazione, ripristate i sigilli posti sui by-pass con ceralacco o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovra essere avvità a fondo.

! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sa diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (seconde le Norme Nazionali in vigore).

DATA PLATE

Caratteristiche dei brucitori ed ugelli

			Gas Liquido Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.* )	Potenza termica kW (p.c.s.* ) NominaleRidotta	By-pass 1/100 (mm) dotta	Ugello 1/100 (mm)	Portata* g/h *** **		Potenza termica kW (p.c.s.* ) Nominale	Ugello 1/100 (mm)	Portata* l/h
Rapido Ridotto (RR)	100	0.70	2.60	39	80	189	186	2.60	122(H3)	248
Semi Rapido (S)	75	0.40	1.65	28	64	120	118	1.65	96(Z)	157
Ausiliario (A)	55	0.40	1.00	28	50	73	71	1.00	79(6)	95
Tripla Corona (TC)	130	1.50	3.30	61	65x2	240	236	3.60	103x2	343
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-302035	372545	201725

• A 15°C e 1013,25 mbar-gas secco
  Propano P.C.S. = 50.37 MJ/Kg
  * Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³

PCN 751 T/IX/HA

PCN 752 T/HA(WH)

IT

Avvio eutilizzato

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento

Massimo

Minimo

Per accendere uno dei brucitori, avvincare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario sino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il disposativo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al simbolo ).

Consigli pratici per l'uso dei brucatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
  Utilizzare sempre recipienti a fondo piatto e con coperchio.
• Al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido Ridotto (RR)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei brucatori ed ugelli".

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che agli recipiente sa centralato sul bruciatore.
• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.
• Le maniglie delle pentole devono essere posizionate in modo da non sporgere altre il bordo anteriore del piano di cottura.

L'aspetto più variable in termini di stabilità delle pentole perché secco spesso la pentola stessa (o il suo posizionamento durante l'uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizionate in linea con una delle

razze della griglia offrono ovviamente la massima stabilità.

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le estruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio devesse assere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quando pericoloso. Il costruttore non più essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Non ostruire le aperture di ventilazione e di smaltimento di calorie.
• Assicurarsi sempre che le manopole siano nella posizione "●"°" quando l'apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché avar prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica alla caldi.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacité fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familarità con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di commando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), prevede che gli elettro-d-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Quando si acquista una nuova apparecchiaatura equivalente si può consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente; i RAEE di "piccolissime dimensioni" (nessun dato sappa i 25cm ) possono

essere consegnati Gratisamente ai negotiantianche se non si acquista nulla (solo nei nego con superficie di vendita superiore a 400mq .Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare rispectare l'ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumento r notevolmente il consumo in termini di energia.
• Usare pentole e padelle piatte.
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente neutro.
• L'acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superfici in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffe, ecc.) prima che si secchino.
• Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco dificile, usare esclusivamente detergenti indicati per le superfici in acciaio inox.
• Pulire le superfici in acciaio inox solo con un panno morbido o una spugna.
• Non utilizzato prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.
  Nonutilizzare pulitrici a getto di vapore.
  Nonutilizzare prodotti inflammabili.
• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchini o succo di limone.

Pulizia dei componenti del piano

• Pulire parti smaltate e in vitro solo con un panno morbido o una spugna.
• Le griglie, i cappellotti e i brucatori sono rimovibili per facilitare la pulizia.
• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura di eliminare eventuali incrostazioni e controllinghe nessuna delle aperture del bruciatore sia otturata.
• Sciacquare e asciugare.
• Rimontare correttamente brucatori e cappellotti nelle rispettive sedi.
• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole si alineata con il bruciatore.
• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un'accurata pulizia della parte terminale della candelina per assicurarse il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, puliri con un panno umido. Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

! Per evitare danni all'accensione elettrica, non utilizzarla quando i brucatori non sono nella loro sede.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Anomalie e rimedi

Puo accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa siouldo fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruii for di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

• Non avete premuto a fondo la manopola.
• Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il disposativo di sicurezza.
• Sono ostrui i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostritti i fori di fuoruscita del gas.
• Ci sono correnti d'aria nelle vicinanzi del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

GB

Installation
