MANUALE UTENTE DW60R7070BB SAMSUNG

www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) DD81-02968B-03 DW7500RM_DD81-02968B-03_DE.indd 76 2021-09-01 10:35:19Lavastoviglie Manuale dell'utente Serie DW6*R707*/DW6*R705*/DW6*R704* DW7500RM_DD81-02968B-03_IT.indd 1DW7500RM_DD81-02968B-03_IT.indd 1 2021-08-13 8:18:342021-08-13 8:18:34Italiano2 Sommario Sommario Informazioni sulla sicurezza 4 Istruzioni di sicurezza - Cosa sapere 4 Simboli di sicurezza importanti 4 Informazioni sul simbolo WEEE (RAEE) 5 Importanti precauzioni di sicurezza 6 Istruzioni per l'uso della lavastoviglie 8 Protezione dei bambini 9 Istruzioni per l'installazione della lavastoviglie 10 Installazione 13 Contenuto della confezione 13 Requisiti di installazione 16 Installazione Passo dopo passo 18 Zoccolino 35 Battiscopa (Serie DW6*R70**U*) 37 Prima di iniziare 38 Panoramica della lavastoviglie 38 Stoviglie non idonee ad essere lavate nella lavastoviglie 40 Uso base dei cestelli 41 Comparto detersivo 45 Serbatoio brillantante 47 Serbatoio sale 48 Sensibilità della tastiera 49 Modalità Impostazione 50 Operazioni 52 Pannello di controllo 52 Panoramica programmi 54 Passaggi semplici per avviare la lavastoviglie 55 Serbatoio sale 56 Avvio ritardato 58 Blocco controlli 58 Manutenzione 59 Pulizia 59 Manutenzione a lungo termine 62 Risoluzione dei problemi 63 Checkpoint 63 Codici informativi 66 DW7500RM_DD81-02968B-03_IT.indd 2DW7500RM_DD81-02968B-03_IT.indd 2 2021-08-13 8:18:342021-08-13 8:18:34Italiano 3 Sommario Diagramma dei cicli di lavaggio 67 Appendice 69 Trasporto/spostamento 69 Protezione anti gelo 69 Smaltimento della lavastoviglie e salvaguardia dell'ambiente 69 Speciche 70 Per un test standard 71 DW7500RM_DD81-02968B-03_IT.indd 3DW7500RM_DD81-02968B-03_IT.indd 3 2021-08-13 8:18:342021-08-13 8:18:34Italiano4 Informazioni sulla sicurezza Informazioni sulla sicurezza Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della tua nuova lavastoviglie. Istruzioni di sicurezza - Cosa sapere Leggi attentamente questo manuale per apprendere l'uso sicuro ed efciente delle varie funzioni e caratteristiche offerte da questa lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ogniqualvolta se ne presenti la necessità. Questo apparecchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descritto. Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono vericarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento. Poiché le istruzioni operative qui descritte coprono i vari modelli disponibili, le caratteristiche della lavastoviglie acquistata possono differire leggermente da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza autorizzato di zona o visita il sito www.samsung.com per trovare le informazioni necessarie. Simboli di sicurezza importanti Signicato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi, la morte e/o danni materiali. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni materiali. NOTA Indica che sussiste il rischio di lesioni personali o danni materiali. La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Seguire le istruzioni scrupolosamente. Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contenuto. In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente. DW7500RM_DD81-02968B-03_IT.indd 4DW7500RM_DD81-02968B-03_IT.indd 4 2021-08-13 8:18:342021-08-13 8:18:34Italiano 5 Informazioni sulla sicurezza Informazioni sul simbolo WEEE (RAEE) Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per ulteriori informazioni sull’impegno ambientale di Samsung e sugli obblighi normativi specici dei singoli prodotti es. REACH, WEEE, Batterie visitare le pagine relative alla sostenibilità sul sito Sasmung.com. DW7500RM_DD81-02968B-03_IT.indd 5DW7500RM_DD81-02968B-03_IT.indd 5 2021-08-13 8:18:342021-08-13 8:18:34Italiano6 Informazioni sulla sicurezza Informazioni sulla sicurezza Importanti precauzioni di sicurezza Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

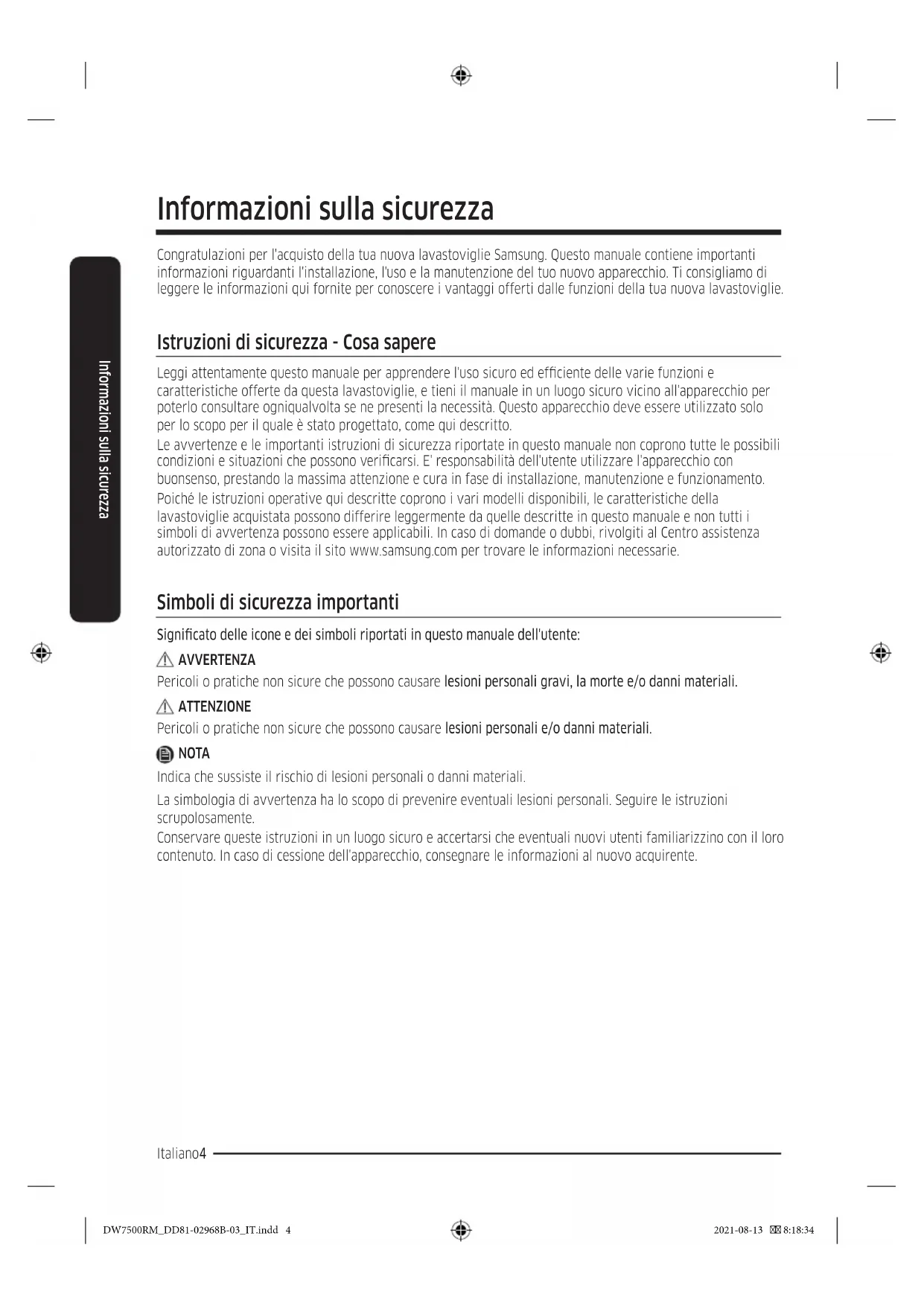

1. Questo prodotto non deve essere utilizzato da bambini e adulti

che abbiano ridotte capacità siche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

2. Per l'uso in Europa: Questo apparecchio può essere utilizzato

da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità siche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto.

3. Controllare che i bambini non giochino con questo apparecchio.

4. Se il cavo di alimentazione è danneggiato, richiederne la

sostituzione al costruttore, a un tecnico dell’assistenza o a personale qualicato.

5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza

riutilizzare i tubi vecchi. DW7500RM_DD81-02968B-03_IT.indd 6DW7500RM_DD81-02968B-03_IT.indd 6 2021-08-13 8:18:342021-08-13 8:18:34Italiano 7 Informazioni sulla sicurezza

6. Vericare che tappeti o altri oggetti non ostruiscano le aperture

di ventilazione dell’apparecchio se queste sono poste alla base del prodotto.

7. Per l'uso in Europa: Senza una costante supervisione da parte

di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.

8. ATTENZIONE: Per evitare i rischi connessi a un ripristino

involontario del fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.

9. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere

posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale. Questo apparecchio è destinato a un uso domestico o applicazioni similari, ad esempio:

• aree adibite a cucina per il personale di negozi, ufci e altri ambienti lavorativi;

• uso da parte del cliente in hotel, motel e altri ambienti residenziali;

• bed and breakfast. DW7500RM_DD81-02968B-03_IT.indd 7DW7500RM_DD81-02968B-03_IT.indd 7 2021-08-13 8:18:342021-08-13 8:18:34Italiano8 Informazioni sulla sicurezza Informazioni sulla sicurezza Istruzioni per l'uso della lavastoviglie Questa lavastoviglie non è progettata per un uso commerciale. E' intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali:

• Ufci e showroom e dai residenti di:

• Ostelli e guest house. L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglie, così come specicato nel manuale dell'utente. Qualsiasi altro uso non è supportato dal costruttore e potrebbe risultare pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio. Non utilizzare solventi nella lavastoviglie. Pericolo di esplosione. Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostanze irritanti o corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo. Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare. Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali. Usare solo detersivo e brillantante per lavastoviglie per uso un domestico. Non usare detersivo liquido. Non usare detergenti fortemente acidi Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di questa precauzione potrebbe danneggiare gravemente il serbatoio. Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Vericare di disporre del tipo corretto di sale per lavastoviglie prima di riempire il serbatoio del sale. Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contenere additivi insolubili che possono danneggiare il funzionamento dell'addolcitore. In un apparecchio dotato di cestello per le posate (incluso a seconda del modello), il processo di lavaggio e asciugatura delle posate è più efcace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i manici rivolti verso l'alto. Il vasellame e gli elementi in plastica non resistenti all'acqua bollente, quali ad esempio contenitori o posate in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della lavastoviglie possono provocarne la deformazione o lo scioglimento. Nei modelli dotati della funzione Avvio ritardato, vericare che il dispenser sia asciutto prima di aggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e non essere quindi sparso uniformemente. DW7500RM_DD81-02968B-03_IT.indd 8DW7500RM_DD81-02968B-03_IT.indd 8 2021-08-13 8:18:352021-08-13 8:18:35Italiano 9 Informazioni sulla sicurezza Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale. Protezione dei bambini Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarne i comandi. I bambini non sono in grado di comprenderne i potenziali pericoli. Pertanto devono essere controllati ogniqualvolta si lavori in cucina. Un bambino che gioca con la lavastoviglie potrebbe rimanervi chiuso dentro. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone che abbiano ridotte capacità siche, sensoriali o mentali o siano prive di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini senza la supervisione di un adulto. I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso e siano in grado di utilizzarlo in sicurezza, riconoscendo i potenziali rischi derivanti da un uso improprio dell'apparecchio. TENERE I BAMBINI LONTANI DAI DETERSIVI! I detersivi per lavastoviglie contengono sostanze irritanti e corrosive e, se ingeriti, possono causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Tenere i bambini lontano dalla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno potrebbero esservi residui di detersivo. Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo. DW7500RM_DD81-02968B-03_IT.indd 9DW7500RM_DD81-02968B-03_IT.indd 9 2021-08-13 8:18:352021-08-13 8:18:35Italiano10 Informazioni sulla sicurezza Informazioni sulla sicurezza Istruzioni per l'installazione della lavastoviglie Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visibile. Non utilizzare mai un apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolo. La lavastoviglie deve essere collegata a una presa di corrente dotata di apposito interruttore. La presa elettrica deve essere facilmente raggiungibile dopo l'installazione della lavastoviglie in modo che sia possibile scollegare l'apparecchio rapidamente e in qualsiasi momento (vedere la sezione "Panoramica della lavastoviglie" a pagina 38). Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica, questa potrebbe surriscaldarsi con il conseguente rischio di incendio. La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installarla vicina a amme libere o altri apparecchi che possono irradiare calore, quali caloriferi ecc.. Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello. Prima di collegare l'apparecchio, vericare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualicato. La sicurezza elettrica di questo apparecchio può essere garantita solo quando vi sia continuità tra l'apparecchio e il sistema di messa a terra. E' della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico questo deve essere controllato da un elettricista qualicato. Il costruttore non potrà essere ritenuto responsabile per eventuali conseguenze derivanti da un sistema di messa a terra inappropriato (per es. scariche elettriche). Non collegare l'apparecchio alla presa di corrente mediante una multipresa o una prolunga. Queste infatti non garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento). Questo apparecchio può essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un tecnico qualicato una valutazione dei rischi associata a questo tipo di installazione. DW7500RM_DD81-02968B-03_IT.indd 10DW7500RM_DD81-02968B-03_IT.indd 10 2021-08-13 8:18:352021-08-13 8:18:35Italiano 11 Informazioni sulla sicurezza L'alloggiamento in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere l'alloggiamento nell'acqua. Nel tubo del sistema Aqua-Stop sono presenti li elettrici. Non tagliare mai il tubo di carico dell'acqua, anche se troppo lungo. L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualicato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualicato possono rappresentare un pericolo. Il costruttore non potrà essere ritenuto responsabile del lavoro eseguito da personale non autorizzato. Il sistema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispettate le seguenti condizioni:

• La lavastoviglie sia correttamente installata e collegata.

• Sia stata eseguita una corretta manutenzione e siano state sostituite le parti usurate laddove necessario.

• Il rubinetto sia stato chiuso in caso di inutilizzo dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze).

• Il sistema impermeabile entra in funzione anche se l'apparecchio è spento. Tuttavia, l'apparecchio deve essere collegato alla corrente elettrica. Un apparecchio danneggiato può rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla dalla corrente elettrica e rivolgersi al rivenditore o ad un Centro di assistenza autorizzato. Riparazioni non autorizzate possono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potrà essere ritenuto responsabile. Le riparazioni devono essere eseguite solo da un tecnico dell'assistenza qualicato. I componenti difettosi devono essere sostituiti solo con ricambi originali. La sicurezza dell'apparecchio può essere garantita solo utilizzando ricambi originali. Scollegare sempre la lavastoviglie dalla corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina). Se il cavo di collegamento è danneggiato, sostituirlo con uno idoneo disponibile presso il costruttore. Per ragioni di sicurezza, il cavo può essere sostituito solo da un Centro di assistenza autorizzato o da un tecnico qualicato. In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglie e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia. DW7500RM_DD81-02968B-03_IT.indd 11DW7500RM_DD81-02968B-03_IT.indd 11 2021-08-13 8:18:352021-08-13 8:18:35Italiano12 Informazioni sulla sicurezza Informazioni sulla sicurezza In caso di guasto o ai ni della pulizia, l'apparecchio risulta totalmente isolato dalla corrente elettrica quando:

• l'interruttore della presa a parete è disattivato e la spina è estratta, oppure

• l'interruttore generale è disattivato, oppure

• il fusibile principale è disattivato, oppure

• Il fusibile a vite è stato rimosso (in paesi dove tale operazione è prevista). Non modicare l'apparecchio, salvo previa autorizzazione del costruttore. Non aprire mai il telaio/l'alloggiamento dell'apparecchio. Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche. Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sarà invalidata. Durante l'installazione del prodotto, vericare che vi sia spazio sufciente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione. Se lo spazio tra l'apparecchio e il lavello è insufciente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa. Vericare che il livello di durezza dell'acqua impostato sulla lavastoviglie sia idoneo a quello della propria zona (vedere la sezione "Serbatoio sale" a pagina 48). DW7500RM_DD81-02968B-03_IT.indd 12DW7500RM_DD81-02968B-03_IT.indd 12 2021-08-13 8:18:352021-08-13 8:18:35Italiano 13 Installazione Installazione Contenuto della confezione Accertarsi che nella confezione siano presenti tutte le parti. In caso di domande relative alla lavastoviglie o ad una delle sue parti, contattare un Centro di assistenza clienti Samsung locale o il rivenditore. L’aspetto effettivo della lavastoviglie può variare in base al modello ed al paese di appartenenza. ATTENZIONE Una volta disimballata la lavastoviglie, conservare gli imballi fuori dalla portata dei bambini al ne di garantirne la sicurezza. Solo modelli DW6*R707* Listello laterale superiore (1) Modelli FBI (Fully Built-In, DW6*R70**BB) Staffa superiore (2 pz.) Viti Ø4 X 14 (10 pz.) Adesivo protettivo (1 pz.) Coperchio in plastica (2 pz.) Vite Ø3,5 X 45 (4 pz.) Vite Ø3,5 X 16 (2 pz.) Staffa sportello (2 pz.) Sotto piedino (3 pz.) Fermi specici per pannello (fermi per pannelli in legno, 2 pz.) Vite Ø3,5 X 25 (2 pz.) Vite Ø3,9 X 13 (4 pz.) DW7500RM_DD81-02968B-03_IT.indd 13DW7500RM_DD81-02968B-03_IT.indd 13 2021-08-13 8:18:352021-08-13 8:18:35Italiano14 Installazione Installazione Modelli SBI (Semi Built-In, DW6*R70**S*) Staffa superiore (2 pz.) Viti Ø4 X 14 (2 pz.) Adesivo protettivo (1 pz.) Coperchio in plastica (2 pz.) Vite Ø3,5 X 45 (4 pz.) Vite Ø3,5 X 16 (2 pz.) Sotto piedino (3 pz.) Serraggio Hook-and- loop (2 pz.) Distanziale (6 pz.) Vite Ø3,9 X 13 (4 pz.) Modelli BU (Built Under, DW60*R70**U*) Staffa superiore (2 pz.) Viti Ø4 X 14 (2 pz.) Sotto piedino (3 pz.) Vite Ø3,5 X 16 (2 pz.) Staffe battiscopa (2 pezzi) Battiscopa Coperchio in plastica (2 pz.) Dado battiscopa (4 pezzi) Bullone battiscopa (4 pezzi) Adesivo protettivo (1 pz.) Vite Ø3,9 X 13 (4 pz.) DW7500RM_DD81-02968B-03_IT.indd 14DW7500RM_DD81-02968B-03_IT.indd 14 2021-08-13 8:18:372021-08-13 8:18:37Italiano 15 Installazione Kit di installazione (non in dotazione) Fascetta stringitubo Strumenti necessari (non in dotazione) Occhiali di sicurezza Guanti Lampada Chiave inglese (22 mm) per il piedino anteriore Torx T15 Pinza Tenaglia Metro Matita Cacciavite a croce Cacciavite a testa piatta Taglierina Livello Seghetto da traforo (80-100 mm) DW7500RM_DD81-02968B-03_IT.indd 15DW7500RM_DD81-02968B-03_IT.indd 15 2021-08-13 8:18:372021-08-13 8:18:37Italiano16 Installazione Installazione Requisiti di installazione Per prevenire eventuali rischi di incendio, scariche elettriche o lesioni siche, tutti i cablaggi e la messa a terra devono essere eseguiti da personale qualicato. Alimentazione

• È necessario un circuito di alimentazione da 220- 240 V, 50 Hz dedicato alla lavastoviglie.

• La presa di corrente deve avere un capacità nominale di 16 A (max 11 A per la lavastoviglie) AVVERTENZA

• Non utilizzare prolunghe.

• Usare solo il cavo di alimentazione in dotazione alla lavastoviglie.

• Al termine dell'installazione, vericare che il cavo di alimentazione non sia piegato o danneggiato. Messa a terra Per una messa a terra permanente, la lavastoviglie deve essere collegata ad una parte metallica o ad un sistema di messa a terra permanente. Il conduttore della messa a terra deve essere collegato dai conduttori del circuito al terminale di messa a terra della lavastoviglie. AVVERTENZA

• Non collegare il cavo di messa a terra a condotte in plastica, tubazioni del gas o tubazioni dell'acqua calda. Conduttori di messa a terra collegati in maniera inappropriata possono provocare scariche elettriche.

• Non alterare la spina elettrica in dotazione all'apparecchio. Qualora la spina elettrica non sia adeguata alla presa a parete, richiederne la sostituzione a un elettricista specializzato. Erogazione dell'acqua

• La mandata dell'acqua deve essere in grado di sopportare una pressione dell'acqua in entrata compresa tra 0,04 MPa e 1 MPa.

• La temperatura dell'acqua deve essere inferiore a 60 °C.

• Sulla tubazione deve essere montato un rubinetto con lettatura maschio da 3/4”. Per ridurre eventuali rischi di perdite:

• Vericare che i rubinetti dell'acqua siano facilmente accessibili.

• Chiudere il rubinetto di mandata dell'acqua in caso di inutilizzo della lavastoviglie.

• Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo.

• Per fermare eventuali perdite, sigillare le giunzioni delle tubazioni con nastro in teon o sigillante idoneo. Aqua Stop Aqua Stop è un componente elettrico progettato per prevenire perdite di acqua. Il dispositivo Aqua Stop viene ssato al tubo di carico dell'acqua e interrompe automaticamente l'erogazione in caso di danni alla tubazione. ATTENZIONE

• Maneggiare Aqua Stop con attenzione.

• Non sbattere o torcere il tubo collegato al dispositivo Aqua Stop. Se il dispositivo Aqua Stop risulta danneggiato, chiudere il rubinetto di mandata dell'acqua ed estrarre la spina dalla presa elettrica. Quindi contattare un Centro di assistenza autorizzato locale Samsung o un tecnico qualicato. DW7500RM_DD81-02968B-03_IT.indd 16DW7500RM_DD81-02968B-03_IT.indd 16 2021-08-13 8:18:372021-08-13 8:18:37Italiano 17 Installazione Scarico Se si utilizza un tubo di scarico dedicato alla lavastoviglie, collegarlo allo scarico ad una altezza compresa tra 30 e 70 cm da terra. Collegando il tubo di scarico ad uno scarico oltre gli 80 cm dal pavimento si potrà causare il riusso dell'acqua di scarico. Pavimentazione Per motivi di sicurezza, la lavastoviglie deve essere installata su una supercie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni. Evitare di posizionare la lavastoviglie sopra un tappeto o sopra la moquette. Tappeti e piastrelle di materiale morbido contribuiscono a incrementare le vibrazioni e possono causare leggeri spostamenti della lavastoviglie durante il funzionamento. AVVERTENZA Non installare la lavastoviglie su una struttura instabile. Temperatura ambiente Non installare la lavastoviglie in un'area esposta a temperature sotto zero. La lavastoviglie trattiene sempre un piccolo quantitativo di acqua nelle tubazioni e nei rubinetti. Qualora l'acqua ghiacci nella lavastoviglie o nelle tubazioni, può danneggiare la lavastoviglie ed alcune sue parti. Esecuzione test Una volta installata la lavastoviglie, eseguire un lavaggio Rapido per accertarsi che sia installata correttamente. DW7500RM_DD81-02968B-03_IT.indd 17DW7500RM_DD81-02968B-03_IT.indd 17 2021-08-13 8:18:372021-08-13 8:18:37Italiano18 Installazione Installazione Installazione Passo dopo passo La procedura di installazione può variare in base al modello di lavastoviglie posseduto. PASSAGGIO 1 Scegliere una posizione

Scegliere una posizione che rispetti i seguenti criteri.

• La posizione deve avere una base stabile capace di sopportare il peso della lavastoviglie.

• La posizione deve essere vicina a un lavello con facile accesso alla mandata dell'acqua, allo scarico e a una presa elettrica.

• La posizione della lavastoviglie deve consentire di caricare comodamente i piatti.

• La posizione di installazione deve avere uno spazio sufciente per garantire l'agevole apertura dello sportello e lo spazio necessario tra i anchi del prodotto e i lati del vano.

• La parte posteriore deve essere libera da ostacoli. Installazione in una nuova posizione Qualora si desideri installare la lavastoviglie in una nuova posizione, seguire queste istruzioni prima di procedere.

1. Usando un seghetto da traforo, praticare un foro

sul lato dell'armadiatura che sostiene il lavello (A).

2. Se la base interna all'armadiatura del lavello

è rialzata rispetto al pavimento della cucina ed è più in alto rispetto agli attacchi della lavastoviglie, praticare un foro nella base interna e nel lato dell'armadiatura (B). NOTA

• Se si sta sostituendo una vecchia lavastoviglie, controllare gli attacchi esistenti per vericarne la compatibilità con quelli della nuova lavastoviglie e sostituirli, se necessario.

• Eventualmente praticare un foro sul lato opposto dell'armadiatura in base alla posizione della presa elettrica. DW7500RM_DD81-02968B-03_IT.indd 18DW7500RM_DD81-02968B-03_IT.indd 18 2021-08-13 8:18:372021-08-13 8:18:37Italiano 19 Installazione Dimensioni dell'armadiatura

570 (Modello sottopiano / semi incasso) 550 (Modello ad incasso)

NOTA Se la distanza tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriore con il piedino di sostegno in dotazione prima di procedere con l'installazione. Per maggiori particolari, vedere la sezione successiva. Se la distanza è inferiore a 850 mm, procedere al PASSO 3. DW7500RM_DD81-02968B-03_IT.indd 19DW7500RM_DD81-02968B-03_IT.indd 19 2021-08-13 8:18:372021-08-13 8:18:37Italiano20 Installazione Installazione PASSAGGIO 2 Per inserire il sottopiedino (tranne i modelli ad installazione libera) Se la distanza tra il pavimento ed il fondo del piano di lavoro è superiore a 850 mm, sostituire il piedino posteriore con il piedino di sostegno in dotazione prima di procedere con l'installazione.

1. Sdraiare la lavastoviglie sul retro.

ATTENZIONE Non sdraiare la lavastoviglie sul anco. L'acqua potrebbe fuoriuscire.

2. Individuare il piedino di sostegno nel kit di

installazione, quindi inserirlo nell'alloggiamento sul fondo della lavastoviglie come mostrato in gura. PASSAGGIO 3 Controllare i tubi dell'acqua

• La pressione dell'acqua in entrata deve essere compresa tra 0,04 MPa e 1,0 MPa.

• Accertarsi che la temperatura dell'acqua non oltrepassi i 60 °C. L'acqua calda oltre i 60 °C può provocare malfunzionamenti nella lavastoviglie.

• Vericare che il rubinetto di mandata dell'acqua sia chiuso prima di collegare la tubazione dell'acqua alla lavastoviglie. DW7500RM_DD81-02968B-03_IT.indd 20DW7500RM_DD81-02968B-03_IT.indd 20 2021-08-13 8:18:382021-08-13 8:18:38Italiano 21 Installazione PASSAGGIO 4 Disporre i tubi

1. Pulire il fondo del piano.

2. Fissare gli adesivi protettivi come mostrato.

3. Far passare la spina del cavo di alimentazione, il

tubo dell'acqua ed il tubo di scarico attraverso il foro del lavello. ATTENZIONE

• Prestare attenzione a non piegare o schiacciare il cavo elettrico o i tubi.

• Non rimuovere la carta marrone sul retro della lavastoviglie. La carta serve per mantenere il lato posteriore pulito conto la parete. DW7500RM_DD81-02968B-03_IT.indd 21DW7500RM_DD81-02968B-03_IT.indd 21 2021-08-13 8:18:382021-08-13 8:18:38Italiano22 Installazione Installazione PASSAGGIO 5 Installare il pannello personalizzato (per i modelli ad incasso e semi incasso) Modelli FBI (Fully Built-In, DW6*R70**BB)

1. Appoggiare la dima di installazione sul retro del

pannello decorativo e ssarla temporaneamente con nastro adesivo trasparente. Notare che il retro del pannello decorativo verrà ssato allo sportello della lavastoviglie. ATTENZIONE

• La parte superiore del pannello decorativo deve essere allineata alla estremità superiore della dima di installazione.

• Usare un pannello decorativo del peso di 3

2. Segnare le 14 posizioni indicate dalla dima di

3. Rimuovere la dima di installazione e serrare i

4. Serrare la staffa dello sportello (C) con 8 viti (D,

Ø4 X 14) come mostrato in gura.

5. Inserire le staffe (C) dello sportello sul pannello

decorativo nei fori (E) dello sportello della lavastoviglie per ssare il pannello decorativo.

6. Tenendo il pannello decorativo, ssarlo allo

sportello e inserire i i fermi del pannello (A) nei fori (F) come mostrato in gura.

7. Spingere il pannello decorativo verso il basso

per ssarlo. ATTENZIONE Il pannello frontale della lavastoviglie non deve estendersi oltre 30 mm dalla parte superiore della lavastoviglie stessa. UPDOWN

8. Regolare la vite della molla tenendo lo sportello

aperto ad una angolazione di 30 gradi. Lo sportello deve poter restare in posizione e non cadere. ATTENZIONE

• Non effettuare la regolazione della molla mentre lo sportello è completamente aperto.

• Se il pannello frontale pesa oltre i 7 kg, lo portello potrebbe cadere durante l'apertura.

• I pannelli frontali decorativi che pesano oltre 7 kg sono sconsigliati. DW7500RM_DD81-02968B-03_IT.indd 23DW7500RM_DD81-02968B-03_IT.indd 23 2021-08-13 8:18:382021-08-13 8:18:38Italiano24 Installazione Installazione

9. Aprire lo sportello della lavastoviglie e

rimuovere le 4 viti. ATTENZIONE Prestare attenzione durante l'apertura dello sportello. Lo sportello potrebbe aprirsi e chiudersi improvvisamente qualora la molla di richiamo non sia stata regolata in modo opportuno, provocando lesioni personali.

10. Fissare il pannello decorativo allo sportello

1. Inserire completamente la lavastoviglie sotto il

2. Allineare la parte superiore della dima di

installazione al fondo della maniglia dello sportello della lavastoviglie.

3. Nella parte superiore della dima di installazione

contrassegnare il punto estremo superiore dell'armadiatura.

4. Inserire la dima di installazione sul pannello

personalizzato. Allineare i segni sulla dima di installazione al bordo superiore del pannello personalizzato.

5. Usare del nastro trasparente per ssare

temporaneamente la dima di installazione al pannello personalizzato.

6. Sul pannello personalizzato segnare la posizione

dei 4 fori delle viti riportati sulla dima di installazione.

7. Rimuovere la dima di installazione.

NOTA Il retro del pannello personalizzato verrà ssato allo sportello della lavastoviglie. Accertarsi che l'altezza del pannello personalizzato sia al massimo 595 mm. ATTENZIONE Usare un pannello decorativo del peso di 3

6 kg. DW7500RM_DD81-02968B-03_IT.indd 25DW7500RM_DD81-02968B-03_IT.indd 25 2021-08-13 8:18:392021-08-13 8:18:39Italiano26 Installazione Installazione 1 distanziale 1 distanziale 2 distanziali 2 distanziali 3 distanziali 3 distanziali 4 distanziali 4 distanziali 5 distanziali 5 distanziali 6 distanziali 6 distanziali 5-9 mm 5-9 mm 10-14 mm 10-14 mm 15-19 mm 15-19 mm 20-24 mm 20-24 mm 25-29 mm 25-29 mm 30-34 mm 30-34 mm

8. Estrarre la lavastoviglie per metà da sotto al

9. Fissare uno o più distanziali in legno la cui

altezza complessiva riempia lo spazio tra il mobiletto del lavello ed il pannello di controllo.

• Lo spazio esistente è quello misurato nel passaggio 5 sopra.

• Per posizionare i distanziali vedere le immagini sulla sinistra. ATTENZIONE L'altezza del distanziale in legno non deve superare la differenza d'altezza misurata. In caso contrario, durante il montaggio il pannello potrebbe non combaciare esattamente. DW7500RM_DD81-02968B-03_IT.indd 26DW7500RM_DD81-02968B-03_IT.indd 26 2021-08-13 8:18:392021-08-13 8:18:39Italiano 27 Installazione

10. Fissare i due pezzi del ssatore hook-and-loop

sulla parte esterna dello sportello e sul retro del pannello personalizzato come mostrato in gura.

11. Mettere a contatto i due ganci hook-and-loop

per ssare il pannello personalizzato.

12. Aprire lo sportello della lavastoviglie e

rimuovere le 4 viti. ATTENZIONE Prestare attenzione durante l'apertura dello sportello. Lo sportello potrebbe aprirsi e chiudersi improvvisamente qualora la molla di richiamo non sia stata regolata in modo opportuno, provocando lesioni personali. DW7500RM_DD81-02968B-03_IT.indd 27DW7500RM_DD81-02968B-03_IT.indd 27 2021-08-13 8:18:392021-08-13 8:18:39Italiano28 Installazione Installazione

13. Fissare il pannello personalizzato allo sportello

avvitando le 4 viti (Ø4 X 43).

14. Regolare la vite della molla tenendo lo sportello

aperto ad una angolazione di 30 gradi. Lo sportello deve poter restare in posizione e non cadere. ATTENZIONE

• Non effettuare la regolazione della molla mentre lo sportello è completamente aperto.

• Se il pannello frontale pesa oltre i 6 kg, lo portello potrebbe cadere durante l'apertura.

• I pannelli frontali decorativi che pesano oltre 6 kg sono sconsigliati. DW7500RM_DD81-02968B-03_IT.indd 28DW7500RM_DD81-02968B-03_IT.indd 28 2021-08-13 8:18:392021-08-13 8:18:39Italiano 29 Installazione PASSAGGIO 6 Installare i listello (per i modelli DW6*R707*) Per ridurre la rumorosità nei modelli DW6*R707* è possibile montare un apposito listello.

1. Per installare il listello superiore, rimuovere la

plastica protettiva del biadesivo posto sul retro del listello. DW7500RM_DD81-02968B-03_IT.indd 29DW7500RM_DD81-02968B-03_IT.indd 29 2021-08-13 8:18:402021-08-13 8:18:40Italiano30 Installazione Installazione

2. Inserire il gancio del listello sul retro della staffa

3. Fissare le viti in dotazione nei quattro fori.

PASSAGGIO 7 Livellare la lavastoviglie 0-30 mm 0-60 mm Normale Cucine alte (Inserire il piedino posteriore) È possibile regolare l’altezza della lavastoviglie per livellarla. Da notare che in questi passaggi, la lavastoviglie non viene inserita completamente nel vano.

1. Usare una livella per vericare che la

lavastoviglie sia livellata.

2. Per regolare l’altezza anteriore, usare un

cacciavite a lama piatta (-).

• Per aumentare l’altezza, ruotare il piedino in senso antiorario.

UĮǮĘ Controllare il livellamento da avanti verso dietro Controllare il livellamento da lato a lato

3. Per regolare l’altezza posteriore, inserire un

cacciavite a croce (+) nel foro centrale della lavastoviglie.

• Per ridurre l’altezza, ruotare il cacciavite in senso orario.

• Per aumentare ridurre l’altezza, ruotare il cacciavite in senso antiorario.

• Posizionare una livella sullo sportello e sulle guide dei cestelli all’interno della vasca, come mostrato, per vericare il corretto livellamento della lavastoviglie.

4. Lasciare almeno uno spazio di 5 mm tra la parte

superiore della lavastoviglie ed la parte inferiore del piano della cucina.

5. Una volta livellata la lavastoviglie, vericare che

lo sportello si apra e si chiuda correttamente. DW7500RM_DD81-02968B-03_IT.indd 31DW7500RM_DD81-02968B-03_IT.indd 31 2021-08-13 8:18:402021-08-13 8:18:40Italiano32 Installazione Installazione PASSAGGIO 8 Fissare la lavastoviglie Per ssare la lavastoviglie al piano della cucina è possibile usare le staffe in dotazione. In alternativa, è possibile aprire i fori laterali per ssare la lavastoviglie sui laterali dell'armadiatura. Al piano della cucina usando le staffe

1. Inserire le staffe in dotazione nei fori anteriori

centrali della lavastoviglie come mostrato in gura.

2. Inserire la lavastoviglie completamente nel vano

NOTA Una volta ssata la lavastoviglie al piano, rimangono alcune viti. Tali viti possono essere smaltite o se lo si desidera possono essere usate per ssare i laterali della lavastoviglie alla armadiatura.

4. Collegare il tubo dell'acqua ma non aprire il

rubinetto di mandata no al termine della installazione. DW7500RM_DD81-02968B-03_IT.indd 32DW7500RM_DD81-02968B-03_IT.indd 32 2021-08-13 8:18:402021-08-13 8:18:40Italiano 33 Installazione Sui lati ATTENZIONE Se i tappi di plastica non sono montati, possono vericarsi perdite di acqua che possono causare una scarica elettrica.

1. Rimuovere i tappi di plastica.

2. Serrare le 2 viti (Ø3,5 X 16) nei 2 fori

(contrassegnati nell'illustrazione).

3. Inserire il coperchio di plastica in dotazione nei

2 fori nei quali sono state inserite le viti.

4. Collegare il tubo dell'acqua ma non aprire il

rubinetto di mandata no al termine della installazione. DW7500RM_DD81-02968B-03_IT.indd 33DW7500RM_DD81-02968B-03_IT.indd 33 2021-08-13 8:18:412021-08-13 8:18:41Italiano34 Installazione Installazione PASSAGGIO 9 Collegamento del tubo di scarico Max. 80 cm Min. 30 cm

1. Collegare il tubo di scarico allo scarico.

• Installare il sistema di scarico correttamente in modo che il tubo non fuoriesca dallo scarico durante la fase di scarico.

• Accertarsi che il tubo di scarico, il tubo di carico ed il cavo di alimentazione non siano attorcigliati o piegati. PASSAGGIO 10 Controllo nale

1. Rimuovere tutti gli imballaggi, i fogli e le parti non necessarie dall'interno della lavastoviglie.

2. Attivare l'interruttore.

3. Aprire il rubinetto di mandata dell'acqua per erogare acqua alla lavastoviglie.

4. Collegare il cavo di alimentazione alla presa ed accendere la lavastoviglie. Quindi selezionare ed eseguire

il programma Rapido.

5. Controllare che l'accensione avvenga regolarmente e che non vi siano perdite durante il funzionamento

della lavastoviglie. Vericare eventuali perdite d'acqua su entrambe le estremità della tubazione dell'acqua e del connettore del tubo di scarico. DW7500RM_DD81-02968B-03_IT.indd 34DW7500RM_DD81-02968B-03_IT.indd 34 2021-08-13 8:18:412021-08-13 8:18:41Italiano 35 Installazione Zoccolino È possibile ssare lo zoccolino in base al modello o alla posizione di installazione. Zoccolino

1. Inserire lo zoccolino sul fondo della lavastoviglie.

2. Aprire lo sportello della lavastoviglie e disegnare

una linea sullo zoccolino laddove interferisce con lo sportello.

3. Seguire la linea e tagliare lo zoccolino usando un

4. Fissare lo zoccolino sul fondo della lavastoviglie.

Vericare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie. DW7500RM_DD81-02968B-03_IT.indd 35DW7500RM_DD81-02968B-03_IT.indd 35 2021-08-13 8:18:412021-08-13 8:18:41Italiano36 Installazione Installazione Zoccolino pre-tagliato (Serie DW6*R70**U*)

1. Inserire le staffe in dotazione sul fondo della

lavastoviglie. Ruotarle in posizione.

• Vedere l'immagine sulla sinistra per la corretta sequenza di ssaggio e posizionamento delle staffe. 545,4

2. Inserite lo zoccolino pre-tagliato prima nella

staffa, quindi serrare le viti per ssarlo. Vedere l'immagine sulla sinistra ed accertarsi che le staffe siano posizionate correttamente. ATTENZIONE Vericare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

3. Spingere lo zoccolino con le staffe sul fondo della

lavastoviglie come mostrato in gura. DW7500RM_DD81-02968B-03_IT.indd 36DW7500RM_DD81-02968B-03_IT.indd 36 2021-08-13 8:18:412021-08-13 8:18:41Italiano 37 Installazione Battiscopa (Serie DW6*R70**U*) Per installare il battiscopa inferiore, seguire i seguenti passaggi.

1. Inserire le staffe in dotazione sul fondo della

lavastoviglie. Ruotarle in posizione.

• Vedere l'immagine sulla sinistra per la corretta sequenza di ssaggio e posizionamento delle staffe.

2. Inserire il battiscopa prima nelle staffe, quindi

serrare i quattro dadi e bulloni per ssare il battiscopa in posizione. NOTA Se la lavastoviglie viene sollevata regolando i piedini, capovolgere il battiscopa in modo che si adatti alla parte inferiore.

3. Spingere il battiscopa con le staffe sul fondo

della lavastoviglie come mostrato in gura. ATTENZIONE Vericare che il battiscopa non ostruisca l'apertura e chiusura dello sportello della lavastoviglie. DW7500RM_DD81-02968B-03_IT.indd 37DW7500RM_DD81-02968B-03_IT.indd 37 2021-08-13 8:18:412021-08-13 8:18:41Italiano38 Prima di iniziare Prima di iniziare Seguire queste istruzioni attentamente per effettuare una appropriata installazione della lavastoviglie e prevenire eventuali incidenti durante il lavaggio delle stoviglie. Panoramica della lavastoviglie Modelli DW6*R707*/DW6*R705*

01 Griglia per coltelli 02 Cestello superiore 03 Serbatoio sale 04 Cestello inferiore 05 Dispenser 06 Cestello posate 07 Sportello 08 Base 09 Tubo ingresso acqua 10 Tubo di scarico DW7500RM_DD81-02968B-03_IT.indd 39DW7500RM_DD81-02968B-03_IT.indd 39 2021-08-13 8:18:422021-08-13 8:18:42Italiano40 Prima di iniziare Prima di iniziare ATTENZIONE

• Non lavare stoviglie coperte di cenere, sabbia, cera, grasso lubricante o vernice. Tali materiali possono danneggiare la lavastoviglie. La cenere non si scioglie e verrà sparsa all'interno di tutta la lavastoviglie.

• Rimuovere dai piatti i residui di cibo quali ossa, semi di frutta e altro come stuzzicadenti, tovaglioli di carta, ecc. I residui di cibo possono provocare rumorosità, malfunzionamento della lavastoviglie e danneggiare i piatti e la lavastoviglie stessa. Stoviglie non idonee ad essere lavate nella lavastoviglie AVVERTENZA Lavare solo stoviglie quali bicchieri, porcellana e posate dichiarati dal produttore come lavabili in lavastoviglie. Non lavare alluminio (es. ltri anti grasso). Questa lavastoviglie può danneggiare l'alluminio o, in casi estremi, provocare una grave reazione chimica. Non lavare i seguenti articoli:

• Oggetti in rame, ottone, stagno, avorio e alluminio o con adesivi

• Plastiche non resistenti al calore

• Oggetti fatti a mano, antiquariato, vasi preziosi e bicchieri decorativi

• Oggetti in porcellana o ceramica smaltata

• Vasellame, stoviglie in legno od oggetti con parti in legno

• Bicchieri delicati o in cristallo piombato. Dopo frequenti lavaggi i bicchieri possono apparire opacizzati. NOTA Le stoviglie in argento entrate in contatto con cibi contenenti zolfo possono scolorire. Tra questi rosso d'uovo, cipolle, maionese, senape, pesce, pesce in salamoia e marinato. DW7500RM_DD81-02968B-03_IT.indd 40DW7500RM_DD81-02968B-03_IT.indd 40 2021-08-13 8:18:422021-08-13 8:18:42Italiano 41 Prima di iniziare Uso base dei cestelli Regolazione dell'altezza È possibile regolare l'altezza del cestello superiore in modo che il cestello inferiore possa accogliere stoviglie di altezza maggiore. In base alla posizione impostata del cestello superiore, il cestello inferiore può accogliere stoviglie con un diametro massimo di 30 cm, mentre il cestello superiore no a un diametro di 18 cm (con la griglia per le posate) o 25 cm (senza griglia per le posate). ATTENZIONE

• Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglie. La regolazione del cestello dopo il carico dei piatti potrebbe danneggiare i piatti.

• Durante la regolazione afferrare entrambe le maniglie, in caso contrario lo sportello della lavastoviglie non si chiuderà correttamente.

• Per sollevare il cestello superiore, tirarlo verso l'alto. La leva di regolazione scatterà portando il cestello nella posizione desiderata.

• Per abbassare il cestello superiore, afferrare entrambe le leve poste sulla sinistra e destra del cestello superiore e premere verso il basso entrambi i lati del cestello. Rimozione del cestello superiore ATTENZIONE

• Non azionare la lavastoviglie senza il cestello superiore in posizione. In caso contrario, potrebbero avvertirsi rumori e la lavastoviglie potrebbe non funzionare correttamente.

• Dal momento che il cestello superiore è removibile, inserirlo correttamente in modo da garantire il regolare funzionamento della lavastoviglie. Tirare il cestello superiore verso avanti no alla completa estensione, quindi sollevarlo leggermente per rimuoverlo. Vedere le immagini seguenti. DW7500RM_DD81-02968B-03_IT.indd 41DW7500RM_DD81-02968B-03_IT.indd 41 2021-08-13 8:18:422021-08-13 8:18:42Italiano42 Prima di iniziare Prima di iniziare Caricamento dei piatti Cestello inferiore Si consiglia di posizionare le stoviglie grandi che sono più difcili da pulire (pentole, padelle, coperchi, piatti da portata e insalatiere) nel cestello inferiore. E' preferibile posizionare i piatti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre posizionati a testa in giù. Le pentole profonde devono essere inclinate in modo da permettere il deusso dell'acqua. Il cestello inferiore è dotato di snodi per poterlo ripiegare così da caricare facilmente pentole e padelle grandi. Modelli DW6*R707*/DW6*R705* Modelli DW6*R704* NOTA Stoviglie lunghe, posateria da portata, posate per insalata e grandi coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione. DW7500RM_DD81-02968B-03_IT.indd 42DW7500RM_DD81-02968B-03_IT.indd 42 2021-08-13 8:18:422021-08-13 8:18:42Italiano 43 Prima di iniziare Uso delle rastrelliere pieghevoli Per un migliore impilamento di pentole e padelle, le rastrelliere possono essere ripiegate come mostrato nella gura a destra. DW6*R707* DW6*R705* DW6*R704* DW6*R707* DW6*R705* Cestello superiore Il cestello superiore è progettato per trattenere oggetti più delicati e leggeri, quali bicchieri, tazzine e tazze, così come piatti, piccole scodelle e padelle piane (se non eccessivamente sporche). Inserire i piatti e le stoviglie in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giù. Modelli DW6*R707*/DW6*R705* Modelli DW6*R704* DW7500RM_DD81-02968B-03_IT.indd 43DW7500RM_DD81-02968B-03_IT.indd 43 2021-08-13 8:18:432021-08-13 8:18:43Italiano44 Prima di iniziare Prima di iniziare Griglia posate (modelli DW6*R707*/DW6*R705*) La griglia per posate è idonea ad accogliere posate e utensili di cucina piatti. Usare la griglia per le posate per organizzare le posate o gli utensili piatti. NOTA È possibile rimuovere la griglia per le posate qualora sia necessario disporre di maggiore spazio nel cestello superiore. Uso del supporto in vetro (per modelli DW6*R707*) Il supporto per bicchieri è stato progettato per i bicchieri da vino. Inserire i bicchieri a stelo nei supporti previsti. Se il supporto non viene utilizzato, è possibile ripiegarlo. DW7500RM_DD81-02968B-03_IT.indd 44DW7500RM_DD81-02968B-03_IT.indd 44 2021-08-13 8:18:432021-08-13 8:18:43Italiano 45 Prima di iniziare Comparto detersivo Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta. Versare la giusta quantità di detersivo per il programma di lavaggio selezionato in modo da ottenere prestazioni ottimali. AVVERTENZA

• Non inserire detersivo per la lavastoviglie nella bocca. Non inalare i fumi del detersivo per lavastoviglie. Il detersivo per lavastoviglie contiene sostanze chimiche irritanti e caustiche che possono compromettere la capacità respiratoria dell’uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza.

• Tenere il detersivo per la lavastoviglie fuori dalla portata dei bambini. ATTENZIONE Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebbe ridurre l'efcacia della lavastoviglie o provocarne il malfunzionamento. Riempimento del dispenser del detersivo

1. Aprire il dispenser del detersivo agendo sul tasto

di sgancio del coperchio. NOTA Il coperchio è sempre aperto al termine di un programma di lavaggio.

2. Aggiungere nell'apposito scomparto la quantità

di detersivo consigliata. DW7500RM_DD81-02968B-03_IT.indd 45DW7500RM_DD81-02968B-03_IT.indd 45 2021-08-13 8:18:432021-08-13 8:18:43Italiano46 Prima di iniziare Prima di iniziare

3. Chiudere il coperchio facendolo scorrere.

4. Se i piatti e stoviglie sono molto sporchi, versare

una piccola quantità di detersivo nello sportello così da avere migliori risultati di lavaggio NOTA Il detersivo aggiuntivo verrà attivato durante la fase del prelavaggio. Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio. DW7500RM_DD81-02968B-03_IT.indd 46DW7500RM_DD81-02968B-03_IT.indd 46 2021-08-13 8:18:442021-08-13 8:18:44Italiano 47 Prima di iniziare Serbatoio brillantante Il brillantante migliora le prestazioni di asciugatura della lavastoviglie. Quando la spia Aggiungi brillantante si accende sul pannello di controllo, riempire il serbatoio del brillantante. Usare solo brillantante liquido. L'uso di un brillantante in polvere provocherà l'ostruzione del serbatoio e il malfunzionamento della lavastoviglie. ATTENZIONE

• Non versare alcun altro tipo di detersivo nel comparto del brillantante.

• Non riempire eccessivamente il comparto del brillantante. Durante un ciclo di lavaggio, il brillantante in eccesso potrebbe fuoriuscire dal suo serbatoio. Riempimento del serbatoio del brillantante

1. Aprire il tappo del serbatoio del brillantante.

2. Riempire il serbatoio con brillantante idoneo.

NOTA Usare l'occhiello per controllare il riempimento del serbatoio. ATTENZIONE Non riempire il serbatoio oltre il livello massimo indicato. Il brillantante in eccesso potrebbe fuoriuscire durante il lavaggio.

3. Chiudere il tappo del serbatoio del brillantante.

DW7500RM_DD81-02968B-03_IT.indd 47DW7500RM_DD81-02968B-03_IT.indd 47 2021-08-13 8:18:442021-08-13 8:18:44Italiano48 Prima di iniziare Prima di iniziare Serbatoio sale ATTENZIONE

• Usare solo sale per lavastoviglie. Non utilizzare altri tipi di sale o solvente. In caso contrario, il serbatoio del sale e l'addolcitore dell'acqua potrebbero subire danni.

• Per prevenire una corrosione dovuta ad una quantità eccessiva di sale o di acqua salata, riempire il serbatoio del sale poco prima dell’inizio del ciclo di lavaggio. Riempimento del serbatoio del sale

1. Aprire lo sportello.

2. Ruotare il tappo in senso antiorario per aprirlo.

3. Riempire il serbatoio del sale con acqua

(operazione necessaria solo al primo utilizzo della lavastoviglie).

4. Inserire il sale per lavastoviglie

• La capacità massima del serbatoio è di circa 1 kg. Non inserire una quantità eccessiva.

• Eccedendo la quantità di sale prevista, le prestazioni della lavastoviglie potrebbero risultare inuenzate.

5. Ruotare il tappo in senso orario per chiuderlo.

• Per rimuovere il sale o l'acqua salata dalla lavastoviglie, attivare un programma di lavaggio Rapido.

• In base alla dimensione dei grani di sale, il completo scioglimento del sale e lo spegnimento della spia ) potrebbe richiedere del tempo. DW7500RM_DD81-02968B-03_IT.indd 48DW7500RM_DD81-02968B-03_IT.indd 48 2021-08-13 8:18:442021-08-13 8:18:44Italiano 49 Prima di iniziare Spia del sale La spia ( ) si accende quando nel serbatoio non è rimasta una quantità sufciente di sale per i cicli di lavaggio successivi. Sensibilità della tastiera Al ne di impedire che il pannello di controllo delle funzioni perda sensibilità, seguire queste istruzioni.

• Toccare il centro di ogni tasto con un dito.

• Prestare attenzione a non toccare più di un tasto per volta, tranne quando indicato.

• Pulire la supercie di contatto regolarmente con un panno morbido inumidito. DW7500RM_DD81-02968B-03_IT.indd 49DW7500RM_DD81-02968B-03_IT.indd 49 2021-08-13 8:18:442021-08-13 8:18:44Italiano50 Prima di iniziare Prima di iniziare Modalità Impostazione È possibile variare a piacere il segnale acustico, la funzione di apertura automatica della porta, il livello di brillantante e le impostazioni della durezza dell'acqua. Accesso alla modalità Impostazioni

1. Accendere la lavastoviglie.

2. Tenere premuto il tasto AUTO per cinque secondi entro 60 secondi dall'accensione della lavastoviglie.

- Entrando in modalità Setting (Impostazioni), il display visualizza “0:00”. Impostazioni audio I segnali acustici possono essere attivati o disattivati.

1. Premere il tasto Solo cestello inferiore per accedere al menu di impostazione del livello audio.

- Il display mostra le impostazioni correnti. (Impostazione predenita: “U1”)

2. Premere il tasto AUTO per cambiare l'impostazione.

- U0: Segnali acustici off - U1: Segnali acustici on

3. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione della funzione di apertura automatica dello sportello È possibile impostare la lavastoviglie in modo che apra lo sportello al termine di ogni programma di lavaggio in modo da avere migliori risultati dal ciclo di asciugatura.

1. Premere il tasto Velocità extra per impostare l'apertura automatica dello sportello nel menu delle

impostazioni. - Il display mostra le impostazioni correnti. (Impostazione predenita: “A1”)

2. Premere il tasto AUTO per cambiare l'impostazione.

- A0: Funzione disattivata - A1 : Funzione attivata

3. Attendere 5 secondi per memorizzare le impostazioni.

DW7500RM_DD81-02968B-03_IT.indd 50DW7500RM_DD81-02968B-03_IT.indd 50 2021-08-13 8:18:442021-08-13 8:18:44Italiano 51 Prima di iniziare Impostazione brillantante È possibile regolare la quantità di brillantante applicata durante un lavaggio.

1. Premere il tasto Sanitizza per accedere alla modalità di impostazione del brillantante.

- Il display mostra le impostazioni correnti. (Impostazione predenita: “d4”)

2. Premere il tasto AUTO per cambiare l'impostazione.

- È possibile selezionare un valore da d1 a d5 (minimo – massimo).

3. Attendere 5 secondi per memorizzare le impostazioni.

Impostazione durezza dell'acqua È possibile impostare il livello di durezza dell'acqua in base alla durezza dell'acqua della propria zona. La modica di questa impostazione inuenzerà il consumo del sale durante i lavaggi.

1. Premere il tasto Avvio ritardato per accedere al menu di impostazione del livello di durezza dell'acqua.

- Il display mostra le impostazioni correnti. (Impostazione predenita: “H4”)

2. Premere il tasto AUTO per cambiare l'impostazione.

- È possibile selezionare un valore da H1 a H6 (dolce – dura).

3. Attendere 5 secondi per memorizzare le impostazioni.

• Cambiare l'impostazione facendo riferimento alla tabella riportata nella sezione “Regolazione del consumo di sale” a pagina 56.

• Impostazioni di fabbrica: H4 (EN50242)

• La lavastoviglie rigenera l'addolcitore dell'acqua ogni 3-4 programmi in base alle impostazioni utilizzate. Tuttavia, la lavastoviglie rigenererà l'addolcitore dell'acqua al primo programma dopo la modica delle impostazioni. DW7500RM_DD81-02968B-03_IT.indd 51DW7500RM_DD81-02968B-03_IT.indd 51 2021-08-13 8:18:442021-08-13 8:18:44Italiano52 Operazioni Operazioni Pannello di controllo Modelli DW6*R707*/DW6*R705*

01 POWER Premere per accendere e spegnere la lavastoviglie. 02 Programma Premere per selezionare il programma di lavaggio desiderato. Per maggiori informazioni vedere la sezione "Panoramica programmi" a pagina

03 Solo cestello inferiore Premere per lavare le stoviglie usando solo il cestello inferiore e risparmiare energia. 04 Velocità extra Selezionare questa opzione per ridurre il tempo del programma. Tale opzione è disponibile con i programmi AUTO, ECO, Intensivo e Delicato. 05 Sanitizza Premere per aumentare la temperatura dell'acqua no a 69 °C nel risciacquo nale per una sanitizzazione ad alta temperatura. Questa opzione non è disponibile con Delicato e Prelavaggio. 06 Blocco controlli Il Blocco controlli permette di bloccare i tasti del pannello di controllo tranne il tasto POWER. Per maggiori informazioni vedere la sezione "Blocco controlli" a pagina 58. 07 Avvio ritardato È possibile ritardare l'orario di inizio di una programma no a 24 ore. Per maggiori informazioni vedere la sezione "Avvio ritardato" a pagina 58. 08 START (AVVIO) (Cancel & Drain (Annulla & Scarica)) Premere START (AVVIO) per attivare la lavastoviglie. Vericare che lo sportello sia ben chiuso. Cancel & Drain (Annulla & Scarica): Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasto START (AVVIO) per 3 secondi. DW7500RM_DD81-02968B-03_IT.indd 52DW7500RM_DD81-02968B-03_IT.indd 52 2021-08-13 8:18:442021-08-13 8:18:44Italiano 53 Operazioni Spie Niente sale spia Si accende quando nel serbatoio del sale dell'addolcitore dell'acqua è terminato il sale. Aggiungi brillantante spia Si accende se nella lavastoviglie è terminato il brillantante. Avvio ritardato spia Si accende se è stato attivato Avvio ritardato. DW7500RM_DD81-02968B-03_IT.indd 53DW7500RM_DD81-02968B-03_IT.indd 53 2021-08-13 8:18:452021-08-13 8:18:45Italiano54 Operazioni Operazioni Panoramica programmi Modelli DW6*R707*/DW6*R705*

01 AUTO Questo programma rileva il livello di sporco ed avvia automaticamente il programma più idoneo al livello di sporco di tutte le stoviglie inserite nella lavastoviglie. 02 ECO Questo programma riduce il consumo di elettricità ed acqua in base ad un livello normale di sporco della stoviglie. 03 Extra silenzioso Selezionare questo programma per un lavaggio più silenzioso e delicato. Questo programma lava un po' più lentamente ma produce una rumorosità inferiore di 2 decibel rispetto al programma ECO. 04 Intensivo Selezionare questo programma per stoviglie molto sporche. 05 Delicato Usare questo programma per piatti poco sporchi od oggetti fragili come i bicchieri. L'opzione Sanitizza non è disponibile in questo programma. 06 Veloce Stoviglie di uso quotidiano con sporco normale, ciclo di lavaggio breve. 07 Prelavaggio Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altro programma. 08 Pulizia automatica (Modelli DW6*R707*/ DW6*R705*) Selezionare questo programma per pulire l'interno della lavastoviglie. Vericare che la lavastoviglie sia vuota. DW7500RM_DD81-02968B-03_IT.indd 54DW7500RM_DD81-02968B-03_IT.indd 54 2021-08-13 8:18:452021-08-13 8:18:45Italiano 55 Operazioni Passaggi semplici per avviare la lavastoviglie

1. Aprire lo sportello e caricare la lavastoviglie. Assicurarsi di rimuovere eventuali residui di cibo dai piatti.

2. Aggiungere il detersivo nell'apposita vaschetta. Per ottenere migliori risultati, aggiungere il brillantante.

3. Premere POWER, quindi selezionare un programma con le necessarie opzioni (Solo cestello inferiore,

Velocità extra, Sanitizza, e Avvio ritardato). Alcune opzioni possono non essere disponibili in base al programma desiderato. NOTA Selezionando Solo cestello inferiore assicurarsi di aver caricato i piatti nel cestello inferiore.

4. Premere il tasto START (AVVIO) e chiudere lo sportello. La lavastoviglie inizia il programma di lavaggio

dopo aver effettuato un breve scarico. NOTA

• Per cambiare programma una volta avviato, tenere premuto il tasto START (AVVIO) per 3 secondi per annullare il programma in corso. Selezionare quindi un nuovo programma

• Il programma predenito è ECO.

• Per riprendere il programma in corso, una volta aperto lo sportello per arrestare la lavastoviglie durante lo svolgimento di un programma, chiudere semplicemente lo sportello. DW7500RM_DD81-02968B-03_IT.indd 55DW7500RM_DD81-02968B-03_IT.indd 55 2021-08-13 8:18:452021-08-13 8:18:45Italiano56 Operazioni Operazioni Serbatoio sale L'addolcitore è studiato per rimuovere i minerali e i sali dall'acqua, i quali potrebbero inuenzare negativamente il funzionamento dell'apparecchio. Maggiore è il contenuto di minerali e sali, più dura è l'acqua. L'addolcitore deve essere regolato in base alla durezza dell'acqua della propria zona. Richiedere all'autorità responsabile per il trattamento dell'acqua indicazioni sulla durezza dell'acqua erogata. Regolazione del consumo di sale La lavastoviglie è dotata di un sistema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Questo sistema consente di ottimizzare e personalizzare il consumo di sale ed è possibile impostarlo come segue:

1. Accendere la lavastoviglie.

2. Tenere premuto il tasto AUTO per cinque secondi entro 60 secondi dall'accensione della lavastoviglie.

- Entrando in modalità Setting (Impostazioni), il display visualizza “0:00”.

3. Premere il tasto Avvio ritardato per accedere al menu di impostazione del livello di durezza dell'acqua.

- Il display mostra le impostazioni correnti. (Impostazione predenita: “H4”)

4. Premere il tasto AUTO per cambiare l'impostazione.

- È possibile selezionare un valore da H1 a H6 (dolce – dura).

5. Attendere 5 secondi per memorizzare le impostazioni.

• SI consiglia di apportare le regolazioni secondo quanto indicato nella tabella seguente (o Manuale).

• Impostazioni di fabbrica: H4 (EN50242) DW7500RM_DD81-02968B-03_IT.indd 56DW7500RM_DD81-02968B-03_IT.indd 56 2021-08-13 8:18:452021-08-13 8:18:45Italiano 57 Operazioni Durezza dell'acqua Impostazione durezza dell'acqua Consumo sale (g/programma) Autonomia (cicli/1 kg) °dH °fH °Clark mmol/l 0-5 0-9 0-6 0-0,94 H1 0 / 6-11 10-20 7-14 1,0-2,0 H2 20 60 12-17 21-30 15-21 2,1-3,0 H3 30 50 18-22 31-40 22-28 3,1-4,0 H4 40 40 23-34 41-60 29-42 4,1-6,0 H5 50 30 35-55 61-98 43-69 6,1-9,8 H6 60 20 NOTA

• 1 dH (gradi tedeschi) = 0,178 mmol/l

• Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'acqua nella propria zona.

• ADDOLCITORE La durezza dell'acqua varia da luogo a luogo. Se l'acqua utilizzata nella lavastoviglie è dura, piatti e posate possono presentare residui di calcare. L'apparecchio è dotato di uno speciale addolcitore che elimina calcare e minerali dall'acqua. DW7500RM_DD81-02968B-03_IT.indd 57DW7500RM_DD81-02968B-03_IT.indd 57 2021-08-13 8:18:452021-08-13 8:18:45Italiano58 Operazioni Operazioni Avvio ritardato È possibile ritardare l'orario di inizio di un programma no a 24 ore con incrementi di 1 ora. Per incrementare il ritardo, premere Avvio ritardato L'orario visualizzato indica l'orario nel quale la lavastoviglie si attiverà.

1. Aprire lo sportello e caricare la lavastoviglie.

2. Premere Avvio ritardato per cambiare l'orario con incrementi di 1 ora.

- Tenendo premuto il tasto, l'orario aumenterà no al rilascio del tasto.

3. Premere il tasto START (AVVIO) e chiudere lo sportello.

NOTA Per cambiare l'orario dell'avvio ritardato una volta avviata la lavastoviglie, premere il tasto POWER e riavviare la lavastoviglie. Blocco controlli Per impedire che i bambini possano giocare con la lavastoviglie, il tasto Blocco controlli blocca tutti i tasti ad eccezione del tasto POWER.

• Per attivare la funzione Blocco controlli, tenere premuto Blocco controlli per 3 secondi. Con la funzione Blocco controlli attiva, non è possibile impostare alcun programma di lavaggio o opzione o avviare la lavastoviglie.

• Per disattivare la funzione Blocco controlli, tenere premuto Blocco controlli nuovamente per 3 secondi.

• La funzione Blocco controlli rimane attiva dopo il riavvio della lavastoviglie. Per annullare la funzione Blocco controlli è necessario prima disattivarla. DW7500RM_DD81-02968B-03_IT.indd 58DW7500RM_DD81-02968B-03_IT.indd 58 2021-08-13 8:18:452021-08-13 8:18:45Italiano 59 Manutenzione Manutenzione Pulizia Mantenere la lavastoviglie pulita migliora le prestazioni, evita inutili riparazioni e ne prolunga la durata. Esterno Pulire eventuali fuoriuscite sul corpo esterno della lavastoviglie. Usare un panno morbido e umido per pulire eventuale polvere e fuoriuscite sul pannello di controllo. ATTENZIONE

• Non usare benzina, cera, diluenti, candeggina, alcol o altre sostanze chimiche. Tali sostanze chimiche possono scolorire le superci della lavastoviglie e provocare macchie.

• La lavastoviglie al suo interno è dotata di componenti elettriche. Non versare acqua direttamente sulla lavastoviglie. Proteggere le componenti elettriche dall'acqua.

• Qualora la propria lavastoviglie sia dotata di un pannello dello sportello in acciaio, usare un prodotto per acciaio ed un panno morbido. Interno Pulire l'interno della lavastoviglie regolarmente al ne di rimuovere eventuali residui di cibo. Pulire l'interno della lavastoviglie e la parete interna dello sportello con un panno per piatti umido. ATTENZIONE

• Non rimuovere la guarnizione anteriore (la lunga guarnizione di gomma montata intorno all'apertura della lavastoviglie). La guarnizione mantiene l'interno della lavastoviglie sigillato.

• Usare un panno umido per rimuovere eventuale sporco o grasso depositato all'interno della lavastoviglie. In alternativa, applicare del detersivo ed eseguire un programma a vuoto usando la massima temperatura di risciacquo. DW7500RM_DD81-02968B-03_IT.indd 59DW7500RM_DD81-02968B-03_IT.indd 59 2021-08-13 8:18:452021-08-13 8:18:45Italiano60 Manutenzione Manutenzione Ugelli Al ne di prevenire l'otturazione degli ugelli o qualora siano già ostruiti, rimuovere e pulire tutti gli ugelli. Prestare attenzione nel rimuovere gli ugelli in quanto è facile romperli. Ugello superiore

1. Aprire lo sportello ed estrarre il cestello

superiore per scoprire l'ugello superiore.

2. Per rimuovere l'ugello è necessario prima svitare

e rimuovere il dado.

3. Liberare l'ostruzione e pulire l'ugello.

4. Rimontare l'ugello e avvitare il dado a mano.

5. Ruotare l'ugello a mano per assicurarsi che sia

correttamente montato. Ugello inferiore

1. Aprire lo sportello ed estrarre il cestello inferiore.

Sul fondo è visibile l'ugello inferiore.

2. Liberare l'ostruzione e pulire l'ugello.

3. Reinserire l'ugello.

4. Ruotare l'ugello a mano per assicurarsi che sia

correttamente montato. DW7500RM_DD81-02968B-03_IT.indd 60DW7500RM_DD81-02968B-03_IT.indd 60 2021-08-13 8:18:452021-08-13 8:18:45Italiano 61 Manutenzione Filtro Consigliamo di effettuare la pulizia del ltro una volta al mese.

1. Aprire lo sportello e rimuovere prima il cestello

2. Ruotare il manico del ltro in senso anti orario

per sbloccare il ltro a maglie larghe.

3. Rimuovere il ltro a maglie larghe ed estrarre il

micro ltro cilindrico posto al di sotto. DW7500RM_DD81-02968B-03_IT.indd 61DW7500RM_DD81-02968B-03_IT.indd 61 2021-08-13 8:18:452021-08-13 8:18:45Italiano62 Manutenzione Manutenzione

4. Rimuovere eventuale sporco dal micro ltro e dal

ltro a maglie larghe.

5. Sciacquarli in acqua corrente e lasciarli asciugare

6. Rimontare il ltro ed il ltro a maglie larghe.

7. Ruotare il manico del ltro in senso orario per

bloccarlo. ATTENZIONE Assicurarsi che il ltro a maglie larghe sia chiuso correttamente. Un tappo allentato può compromettere le prestazioni di ltraggio. Manutenzione a lungo termine Se è necessario conservare la lavastoviglie per un lungo periodo di tempo, scaricare completamente l'acqua residua e scollegare il tubo dell'acqua. Chiudere il rubinetto dell'acqua in ingresso e scollegare l'interruttore. L'acqua residua nei tubi o nei componenti interni può danneggiare la lavastoviglie. DW7500RM_DD81-02968B-03_IT.indd 62DW7500RM_DD81-02968B-03_IT.indd 62 2021-08-13 8:18:462021-08-13 8:18:46Italiano 63 Risoluzione dei problemi Risoluzione dei problemi Checkpoint Qualora si riscontri un problema con la lavastoviglie, controllare prima la tabella riportata sotto e seguire le azioni correttive suggerite. Sintomo Possibile causa Azione La lavastoviglie non si avvia. Lo sportello non è chiuso bene.

• Vericare che lo sportello sia ben accostato e chiuso completamente.

• Controllare che il cestello superiore combaci con gli ugelli.

• Controllare che il cestello superiore sia correttamente inserito. Il cavo di alimentazione non è collegato.

• Collegare il cavo di alimentazione. L'acqua non viene erogata.

• Vericare che il rubinetto di mandata dell'acqua sia aperto. Il pannello di controllo è bloccato.

• Disattivare la funzione Blocco controlli. La lavastoviglie emette cattivi odori. Nella lavastoviglie è rimasta acqua residua da un programma precedente.

• A lavastoviglie vuota, aggiungere detersivo e impostare il programma Rapido. Questa funzione è disponibile solo in alcuni modelli. Al termine del programma di lavaggio rimane acqua residua. Il tubo di scarico è piegato o otturato. • Raddrizzare e liberare il tubo. DW7500RM_DD81-02968B-03_IT.indd 63DW7500RM_DD81-02968B-03_IT.indd 63 2021-08-13 8:18:462021-08-13 8:18:46Italiano64 Risoluzione dei problemi Risoluzione dei problemi Sintomo Possibile causa Azione Sui piatti rimangono residui di cibo. È stato selezionato un programma di lavaggio non idoneo.

• Selezionare un programma in base al livello di sporco dei piatti, come descritto in questo manuale. I ltri sono otturati o non montati correttamente.

• Assicurarsi che i ltri siano correttamente montati. È stato usato un quantitativo di detersivo insufciente.

• Usare la giusta quantità di detersivo per ogni carico. La pressione dell'acqua è bassa.

• Accertarsi che la pressione dell’acqua in entrata sia compresa tra 0,04 MPa e 1,0 MPa. Gli ugelli sono istruiti.

• Pulire e disotturare gli ugelli irrigatori. I piatti sono stati caricati in modo improprio o la lavastoviglie è stata caricata eccessivamente.

• Riposizionare i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo. L'acqua è troppo dura.

• Controllare la spia di aggiunta del sale e riempire il serbatoio se necessario. I piatti non sono ben asciutti. Non c'è brillantante nel dispenser o non ne è stato utilizzato abbastanza.

• Aggiungere il brillantante.

• Controllare le impostazioni del dispenser del brillantante. Sono stati inseriti troppi piatti.

• Il sovraccarico può ridurre le prestazioni di asciugatura. Inserire i piatti come indicato. I bicchieri e le tazze hanno versato acqua sugli altri piatti durante l'estrazione dalla lavastoviglie.

• Vuotare prima il cestello inferiore, quindi vuotare quello superiore. Ciò impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore. Sono state usate più pastiglie di detersivo senza aver selezionato l'opzione Sanitizza.

• Selezionare la funzione Sanitizza o usare il brillantante. DW7500RM_DD81-02968B-03_IT.indd 64DW7500RM_DD81-02968B-03_IT.indd 64 2021-08-13 8:18:462021-08-13 8:18:46Italiano 65 Risoluzione dei problemi Sintomo Possibile causa Azione La lavastoviglie è troppo rumorosa. La lavastoviglie emette un rumore quando il coperchio del dispenser è aperto e la pompa di scarico è in funzione.

• Ciò è normale. La lavastoviglie non è livellata.

• Vericare il livellamento della lavastoviglie. I bracci irrigatori urtano contro i piatti, generando un rumore alternato sordo.

• Risistemare le stoviglie. Sui piatti rimane un velo giallo o marrone. Il velo è causato dai residui di caffè e té.

• Usare un programma di lavaggio a maggiore temperatura. Le spie non si accendono. Il cavo di alimentazione non è collegato.

• Collegare il cavo di alimentazione. I bracci non ruotano regolarmente. I bracci sono bloccati da particelle di cibo residuo.

• Pulire gli ugelli. Sui piatti rimane un velo biancastro. L'acqua è troppo dura.

• Controllare la spia di aggiunta del sale e vericare che l'impostazione dell'addolcitore sia corretta in base alla durezza dell'acqua nella propria zona.

• Controllare che il tappo del serbatoio del sale sia montato correttamente. Sul pannello di controllo si notano bolle d'aria e graf. All'interno della pellicola protettiva è rimasta dell'aria.

• Rimuovere la pellicola protettiva dal pannello di controllo. DW7500RM_DD81-02968B-03_IT.indd 65DW7500RM_DD81-02968B-03_IT.indd 65 2021-08-13 8:18:462021-08-13 8:18:46Italiano66 Risoluzione dei problemi Risoluzione dei problemi Codici informativi Se la lavastoviglie non funziona regolarmente, sul display verranno visualizzati dei codici informativi. Controllare nella tabella sotto il signicato e intraprendere le azioni correttive suggerite. Codice Azione

• Chiudere il rubinetto di mandata dell'acqua. Recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un installatore o un riparatore. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Controllo ingresso acqua

• Controllare se il rubinetto di carico dell'acqua è chiuso, è sospesa l'erogazione dell'acqua o la valvola/la tubazione dell'acqua è congelata od ostruita da corpi estranei. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Controllo comunicazione PCB

• Comunicazione anomala tra la PCB principale ed la PCB secondaria.

• Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.

Controllo eccessiva temperatura di riscaldamento

• Controllo funzionale. A lavastoviglie vuota, aggiungere detersivo e impostare un programma. Se il problema persiste, recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un Centro di assistenza autorizzato Samsung.

Controllo termistore

• Il sensore della temperatura è guasto (cortocircuito o interrotto). Se il problema persiste, contattare il Centro assistenza autorizzato Samsung.

Controllare pompa lavaggio

• La pompa di lavaggio funziona in modo anomalo. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Controllo del motore di distribuzione

• Funzionamento anomalo dell’assieme del motore di distribuzione o PCB principale. Se il problema persiste, rivolgersi ad un Centro di assistenza autorizzato Samsung. Qualora un codice informativo persista ad essere visualizzato, contattare un Centro di assistenza autorizzato Samsung. DW7500RM_DD81-02968B-03_IT.indd 66DW7500RM_DD81-02968B-03_IT.indd 66 2021-08-13 8:18:462021-08-13 8:18:46Italiano 67 Diagramma dei cicli di lavaggio Diagramma dei cicli di lavaggio Programma AUTO ECO Intensivo Quantità di cibo residua Normale Normale Elevato Sequenza programma Prelavaggio (45 °C) Lavaggio (55 °C-65 °C) Risciacquo Risciacquo caldo (50 °C-70 °C) Asciugatura Fine Prelavaggio Lavaggio (50°C) Risciacquo Risciacquo caldo (48 °C) Asciugatura Fine Prelavaggio (50 °C) Lavaggio (65 °C) Risciacquo Risciacquo caldo (58 °C) Asciugatura Fine Consumo di acqua (L) 8,5-18 9,9 16,6 Consumo energetico (kWh) 0,85-1,55 0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***) 1,5 Durata (min) 150 210 205 Programma Delicato Veloce * Prelavaggio Quantità di cibo residua Leggero Normale Leggero Sequenza programma Prelavaggio (40 °C) Lavaggio (50 °C) Risciacquo Risciacquo caldo (50 °C) Asciugatura Fine Lavaggio (60 °C) Risciacquo Risciacquo caldo (55 °C) Asciugatura Fine Prelavaggio Fine Consumo di acqua (L) 13,5 15 4,1 Consumo energetico (kWh) 0,95 0,95 0,02 Durata (min) 120 60 15 DW7500RM_DD81-02968B-03_IT.indd 67DW7500RM_DD81-02968B-03_IT.indd 67 2021-08-13 8:18:462021-08-13 8:18:46Italiano68 Diagramma dei cicli di lavaggio Diagramma dei cicli di lavaggio Programma Extra silenzioso ** Pulizia automatica Quantità di cibo residua Normale - Sequenza programma Prelavaggio (35 °C) Lavaggio (60 °C) Risciacquo Risciacquo caldo (55 °C) Asciugatura Fine Prelavaggio Lavaggio (70 °C) Risciacquo Risciacquo caldo (70 °C) Asciugatura Fine Consumo di acqua (L) 13 15 Consumo energetico (kWh) 1,5 1,25 Durata (min) 270 145

• Prelavaggio: Questo programma non attiva né la funzione Apertura automatica né il programma di asciugatura. Si sconsiglia l’uso prolungato del programma Prelavaggio. Ciò potrebbe ridurre le prestazioni dell’addolcitore. ** Pulizia automatica: Solo per modelli DW6*R707*/DW6*R705*) NOTA

• Il tempo di lavaggio varia in base alle opzioni aggiunte, della pressione e della temperatura dell’acqua erogata.

• La lavastoviglie scarica automaticamente l'acqua residua al suo interno qualora non venga utilizzata per 5 giorni.

• Il consumo energetico dipende dalla temperatura dell'acqua e/o dal carico. Quando il serbatoio del brillantante è vuoto, il tempo e la temperatura possono leggermente aumentare.

• Se non viene usato alcun brillantante, il tempo del programma e la temperatura possono aumentare leggermente. DW7500RM_DD81-02968B-03_IT.indd 68DW7500RM_DD81-02968B-03_IT.indd 68 2021-08-13 8:18:462021-08-13 8:18:46Italiano 69 Appendice Appendice Trasporto/spostamento Accertarsi che la lavastoviglie sia vuota senza parti allentate. Per primo, scaricare la lavastoviglie come indicato di seguito.

1. Aprire lo sportello ed attivare la lavastoviglie.

2. Selezionare ed eseguire il programma ECO.

3. Premere il tasto START (AVVIO) e chiudere lo sportello.

4. Al termine del programma, aprire lo sportello dopo 5 secondi.

5. Tenere premuto START (AVVIO) per 3 secondi per scaricare l'acqua residua.

6. Chiudere lo sportello.

7. Al termine della fase di scarico, aprire lo sportello.

8. Spegnere la lavastoviglie e chiudere il rubinetto dell'acqua.

9. Scollegare sia il tubo dell'acqua di carico sia quello di scarico.

ATTENZIONE Non dare forti scossoni o fare dondolare la lavastoviglie durante lo spostamento. L'acqua residua potrebbe fuoriuscire. Protezione anti gelo Qualora si lasci la lavastoviglie in un luogo esposto al rischio di congelamento per un lungo periodo di tempo, accertarsi di vuotarla completamente. Per maggiori particolari, vedere la sezione "Trasporto/spostamento". Smaltimento della lavastoviglie e salvaguardia dell'ambiente Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei riuti. Tagliare il cavo di alimentazione, dopo averlo scollegato dalla presa, in modo che l'apparecchio non possa più essere collegato a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio. DW7500RM_DD81-02968B-03_IT.indd 69DW7500RM_DD81-02968B-03_IT.indd 69 2021-08-13 8:18:462021-08-13 8:18:46Italiano70 Appendice Appendice Speciche MODELLO DW6*R707*F* DW6*R705*F* DW6*R704*F* DW6*R707*U* DW6*R705*U* DW6*R704*U* DW6*R707*S* DW6*R705*S* DW6*R704*S* DW6*R707*BB DW6*R705*BB DW6*R704*BB Tipo Modello a installazione libera Sottopiano Semi incasso Incasso Power 220-240 V

, 50 Hz Pressione dell'acqua 0,04-1,0 MPa Capacità di lavaggio DW6*R707* Servizio da 14 coperti DW6*R705* Servizio da 14 coperti DW6*R704* Servizio da 13 coperti Potenza nominale 1760-2100 W Dimensioni (Larghezza x Profondità x Altezza) 598 x 600 x 845 mm 598 x 570 x 815 mm 598 x 550 x 815 mm Peso (Senza imballo) 52,5 kg (modelli 707*) 51 kg (modelli 705*/704*) 44,5 kg (modelli 707*) 43 kg (modelli 705*/704*) 44,5 kg (modelli 707*) 43 kg (modelli 705*/704*) 43 kg (modelli 707*) 42 kg (modelli 705*/704*) DW7500RM_DD81-02968B-03_IT.indd 70DW7500RM_DD81-02968B-03_IT.indd 70 2021-08-13 8:18:462021-08-13 8:18:46Italiano 71 Per un test standard Per un test standard NOTA Le informazioni per il test di comparabilità sono le seguenti. Modelli DW6*R707*/DW6*R705*

• Capacità di lavaggio: Servizio da 14 coperti

• Test standard: EN 60436

• Posizione del cestello superiore: posizione inferiore

• Programma di lavaggio: ECO

• Opzioni aggiuntive: Nessuna

• Impostazione brillantante: 5

• Impostazione durezza dell'acqua: H3

• Dosaggio del detersivo standard: lavaggio principale 22 g

• Per la sistemazione delle stoviglie, vedere le immagini sotto

• Capacità di lavaggio: Servizio da 13 coperti

• Test standard: EN 60436

• Posizione del cestello superiore: posizione inferiore

• Programma di lavaggio: ECO

• Opzioni aggiuntive: Nessuna

• Impostazione brillantante: 5

• Impostazione durezza dell'acqua: H3

• Dosaggio del detersivo standard: lavaggio principale 21 g

• Per la sistemazione delle stoviglie, vedere le immagini sotto
