Captur Module Pro - Telecomando Hähnel - Manuale utente e istruzioni gratuiti

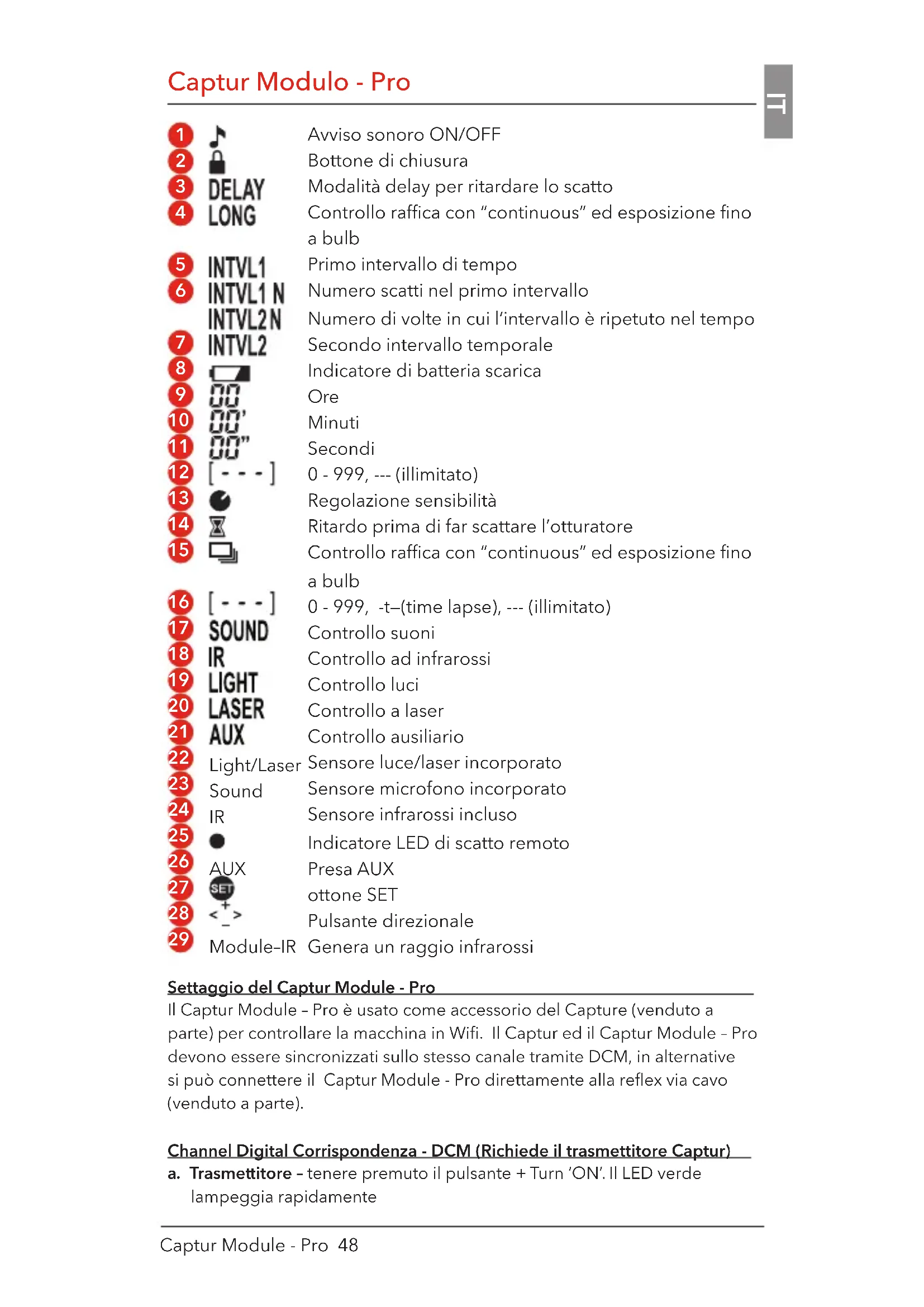

MANUALE UTENTE Captur Module Pro Hähnel

1	Avviso sonoro ON/OFF
2	Bottone di chiusura
3	Modalità delay per ritardare lo scatto
4	Controllo raffica con "continuous" ed esposizione fine a bulb
5	INTVL1 Primo intervallo di tempo
6	INTVL1 NNumero scatti nel primo intervallo
7	INTVL2NNumero di volte in cui l'intervalto è ripetuto nel tempo
8	INTVL2 Secondo intervallo temporale
9	Ore
10	Minuti
11	Secondi
12	0 - 999,--- (illimitato)
13	Regolazione sensibilità
14	Ritardo prima di far scattare l'otturatore
15	Controllo raffica con "continuous" ed esposizione fine a bulb
16	0 - 999, -t-(time lapse),--- (illimitato)
17	Sound Controllo suoni
18	IR Controllo ad infrarossi
19	LIGHT Controllo luci
20	LASER Controllo a laser
21	AUX Controllo ausiliario
22	Light/Laser Sensore luce/laser incorporato
23	Sound Sensore microfono incorporato
24	IR Sensore infrarossi incluso
25	Indicatore LED di scatto remoto
26	AUX Presa AUX
27	SET ottone SET
28	Pulsante direzionale
29	Module-IR Genera un raggio infrarossi

Settaggio del Captur Module - Pro

Il Captur Module - Pro è usato come accessorio del Capture (venduto a parte) per controllare la macchina in Wifi. Il Captur ed il Captur Module - Pro devono essere sincronizzati sullo stesso canaletramite DCM, in alternative si cuiconnettere il Captur Module - Pro direttamente alla reflex via cavo (venduto a parte).

Channel Digital Corrispondenza - DCM (Richiede il trasmettitore Captur)

a. Trasmettitore - tenere premuto il pulsante + Turn 'ON'. Il LED verde lampeggia rapidamente

b. Captur Module - Pro - tenere premuto (SET) 27 + Turn 'ON'. II LEDmostatà una luce rossa fissa
c. Ricevitore - tenere premuto il pulsante + Turn 'ON'. Il LED mostrera una luce rossa fissa
d. DCM è completato. Spagnere 'OFF' sa il Timer, ricevitore e trasmettitore e 'ON' al riavvio

Note: Per più ricevitori ripetere il passo 'c' per tutti i ricevitori alla spegnere il trasmettitore

Controllo manuale del Telecomando

Bottone Release funziona in modo simile a quello della fotocamera. Una pressione leggera=Autofocus, LED 25在哪 il verde fisso. Pressione completa = scatto, LED 25在哪 ilrosso fisso. Per impostare il pulsante di scatto per la posa B, premere Bottone Release per più di 3 secondi e il LED 25 lampeggia in grosso. Premere Bottone Release di nuovo per rilasciarlo.

Funzione di programma intervalli temporali

Premere il pulsante Start/Stop per iniziare la programmazione 'intervallo di tempo Fotografia'. Il Captur Module - Pro fara a quello punto degli scatti continuati e ripetuti secondo i settaggi del produttore. Premere Start/Stop per fermare esta funzione. I valori dei seguenti parametri possono essere regolati come si desidera. Usare il Toggle button 28 < o > per spostarsi tra i parametri che devono essere regolati. Premere il pulsante SET 27 a parametri impostati. Toggle button 28 + o - viene usato per regolare il valore dei parametri. Premere nuovamente il tasto SET 27 per confirmare la regolazione.

Parametri	Descrizione	Regolazione
3 DELAY	Ritardo prima del 1° scatto	0s - max 99h 59'min 59"s (incremento di 1s)
4 LONG	Tempo di esposizione
5 INTVL1	1° intervallo di tempo	1s - max 99h 59'min 59"s (incremento di 1s)
6 N	INTVL1 N=Numero di scatti al 1° intervallo	0 a 999, --- (illimitato)
	INTVL2N=Numero di volte che viene ripetuto |NTVL1 è ripetuto
7 INTVL2	2° intervallo di tempo	1s - max 99h 59'min 59"s (incremento di 1s)

Sensore d'attivazione

Il Captur Module - Pro ha dei sensori incorporate in grado di comandare la macchina. Us ai bottone direzionale Toggle button 28 < o> per muoverti da un sensore all'altro e selezionare quello desiderato (per esempio SOUND 17), successivement premi Start/Stop per dare il dato d'attivazione. Il Captur Module - Pro è a questo punto attivo ed il LED 25 è verde. Se il Captur Module - Pro è arrivato via sensore, nel momento in cui si scatta il LED 25 sare-MMomentaneamente rossso (x es. con "SOUND" attenuato "ad un battito di mani" il Captur-Pro sarà il segnale; è possibile regolare la sensibilità a luce e suono con 13

Sensore	Descrizione	Commenti
17 SOUND	Attivazione del sensore di suono 23	Regola il livello di sensibilità 13
18 IR	Allinea il Captur Module - IR 29 con il sensore 24 per create un raggio	L'interruzione del raggio farà scattare la macchina
19 LIGHT	Attivazione del sensore con la luce 22	Regola il livello di sensibilità 13
20 LASER	Allinea una qualiasi Luce Laser 22 (venduta a parte) con il sensore per create un raggio laser	L'interruzione del raggio farà scattare la macchina
21 AUX	Attivazione via sensore esterno collegato alla presa AUX	Vai su www.hahnel.ie per maggiori informazioni

Note:

Vai su www.hahnel.ie per maggiori informazioni
- Il collegamento errato di un AUX esterno più danneggiare il Captur Module -Pro.

Settaggi del sensore modificabili

Ci sono multi parametri per anni sensore che possono essere modificati, per potervi accedere e navigare basta usare il pulsante direzionale

Toggle button 28 < o > (x es. Spostati su SOUND 17). Premi SET button 27 per cancellare I parametri e tramite il tasting direzionale Toggle button 28 + o - fai gli aggiustamenti (x es. icon 13 portato ad 80 per una maggiore sensibilità al suono). Premi SET 27 nuovamente per confermare I settaggi.

Parametri		SettaggiDescrizione
13	Regolazione sensibilità	Min 01 - 99 max
14	Ritardo pre-scatto	0s a max 10"sec and 00 ms (incrementi in 10 milliseconds)
15	Controllo raffica con "continuous" ed esposizione fine a bulb	0s a max 05" sec (incrementi in 1 secondo)
16	N° di volte in cui la macchina può reagire al sensore	00 - 99 -t- = (starts time lapse) --- = (illimitato)

Avviso acustico e settaggi di bloccaggio

• Premi Lock per attivare l'avvisatore acustico 1, Derived un segnale acusticogni volta che la macchina è attivata da un programma
• Tieni premuto Lock per o il Captur Module - Pro. il (Release Button) rimane sempre attivo

ATTENZIONE

Non manomettere ne modificare il prodotto
- Captur Module - Pro and Captur Module - IR vanno tenuti in luoghi asciutti
Non usare in presenza di gas inflammabile
- Tenere fuori alla portata dei bambini
Non esporre a calore eccessivo o per un tempo prolongato ai raggi

diretti del sole

Non lasciare il prodotto nel baule o sul crucotto
- Il surriscaldamento può ingenerare fuoco ed esplosioni
- Controlla che la polarità delle batterie sua corretta
- Rispetta l'ambiente
Rimuovi la batteria nel caso in cui il prodotto venga conservato inutilizzato per un lungo periodo di tempo

Leggi il codice QR per averere ulteriori informazioni sul Captur

Module Pro

/ / / / / /
