MANUALE UTENTE Saeco Xelsis SM7786 PHILIPS

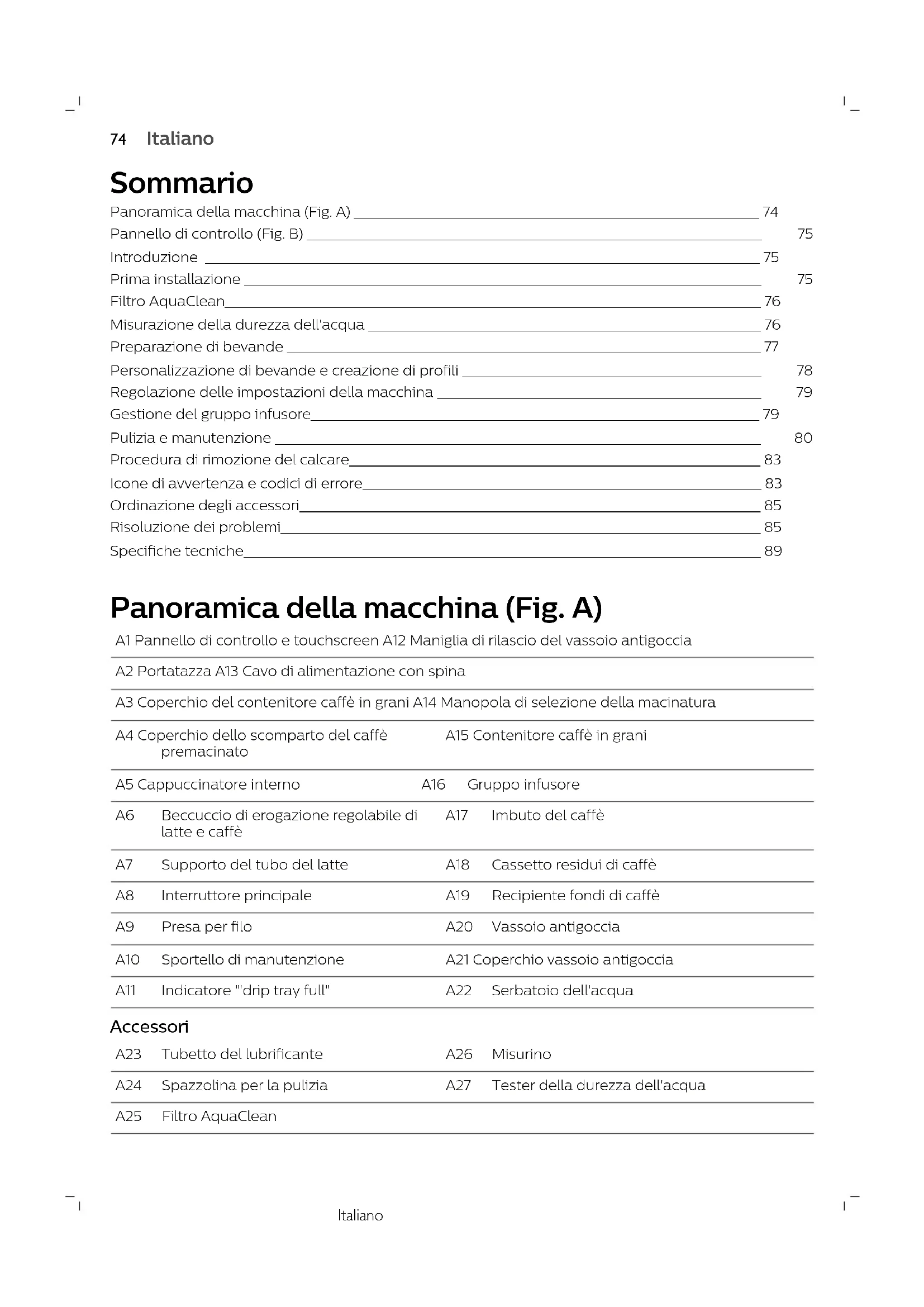

Français FrançaisItaliano Sommario Panoramica della macchina (Fig. A) _________________________________________________________________ 74 Pannello di controllo (Fig. B) _________________________________________________________________________ 75 Introduzione _________________________________________________________________________________________ 75 Prima installazione ___________________________________________________________________________________ 75 Filtro AquaClean______________________________________________________________________________________ 76 Misurazione della durezza dell'acqua _______________________________________________________________ 76 Preparazione di bevande ____________________________________________________________________________ 77 Personalizzazione di bevande e creazione di profili ________________________________________________ 78 Regolazione delle impostazioni della macchina ____________________________________________________ 79 Gestione del gruppo infusore________________________________________________________________________ 79 Pulizia e manutenzione ______________________________________________________________________________ 80 Procedura di rimozione del calcare__________________________________________________________________ 83 Icone di avvertenza e codici di errore________________________________________________________________ 83 Ordinazione degli accessori__________________________________________________________________________ 85 Risoluzione dei problemi_____________________________________________________________________________ 85 Specifiche tecniche___________________________________________________________________________________ 89 Panoramica della macchina (Fig. A) A1 Pannello di controllo e touchscreen A12 Maniglia di rilascio del vassoio antigoccia A2 Portatazza A13 Cavo di alimentazione con spina A3 Coperchio del contenitore caffè in grani A14 Manopola di selezione della macinatura A4 Coperchio dello scomparto del caffè premacinato A15 Contenitore caffè in grani A5 Cappuccinatore interno A16 Gruppo infusore A6 Beccuccio di erogazione regolabile di latte e caffè A17 Imbuto del caffè A7 Supporto del tubo del latte A18 Cassetto residui di caffè A8 Interruttore principale A19 Recipiente fondi di caffè A9 Presa per filo A20 Vassoio antigoccia A10 Sportello di manutenzione A21 Coperchio vassoio antigoccia A11 Indicatore "'drip tray full" A22 Serbatoio dell'acqua Accessori A23 Tubetto del lubrificante A26 Misurino A24 Spazzolina per la pulizia A27 Tester della durezza dell'acqua A25 Filtro AquaClean

ItalianoParti per la produzione della schiuma di latte A28 Contenitore del latte A30 Tubo del latte di metallo A29 Tubo del latte flessibile A31 Coperchio del contenitore del latte Pannello di controllo (Fig. B) Fate riferimento alla figura B per una panoramica di tutti i pulsanti e le icone del pannello di controllo e del touchscreen della macchina. Di seguito sono riportate le descrizioni. Potete sfiorare il touchscreen e toccare per selezionare o confermare le vostre scelte. B1. Pulsante on/off B4. Touchscreen B7. Pulsante di avvio/arresto B2. Profili personali B5. Menu di pulizia B3. Menu delle bevande B6. Impostazioni della macchina Introduzione Congratulazioni per l'acquisto della macchina per caffè superautomatica Saeco! Per trarre il massimo vantaggio dall'assistenza fornita da Saeco, registrate il vostro prodotto sul sito www.saeco.com/care. Prima di utilizzare la macchina per la prima volta, leggete attentamente l'opuscolo sulla sicurezza fornito a parte e conservatelo per eventuali riferimenti futuri. Per consentirvi di ottenere il meglio dalla vostra macchina per caffè, Saeco offre un supporto completo in 3 modi diversi: 1 La guida rapida separata per la prima installazione e il primo utilizzo. 2 Il presente manuale dell'utente per informazioni più dettagliate. 3 Assistenza e video in linea: eseguite la scansione del codice QR nella prima pagina oppure andate al sito www.saeco.com/care Nota: Questa macchina è stata testata con caffè. Benché accuratamente pulita, potrebbe presentare residui di tale sostanza. In ogni caso garantiamo che la macchina è assolutamente nuova. Prima installazione Per predisporre la macchina per il caffè per l'utilizzo, dovete eseguire alcuni semplici passaggi, ad esempio riempire il circuito dell'acqua e attivare il filtro AquaClean. Questi passaggi sono descritti nella guida rapida separata. Per ottenere un caffè più gustoso, è necessario preparare inizialmente 5 tazze di caffè per consentire l'autoregolazione della macchina. La macchina è stata impostata per ottenere il miglior gusto dai chicchi di caffè. Vi consigliamo pertanto di non modificare le impostazioni del macinacaffè finché non avete preparato 100-150 tazze (circa 1 mese di utilizzo). Pulite accuratamente il recipiente del latte, i tubi del latte e il cappuccinatore prima del primo utilizzo. Si consiglia di non pulire il cappuccinatore in lavastoviglie, per evitare che venga ostruito da particelle di cibo o residui di detergente.

Italiano ItalianoFiltro AquaClean Il filtro AquaClean è progettato per ridurre i depositi di calcare all'interno della macchina da caffè e fornire acqua filtrata per conservare l'aroma e il gusto di ogni tazza di caffè. Se utilizzate la serie di 8 filtri AquaClean, come indicato dalla macchina e nel presente manuale dell'utente, non dovrete eseguire la pulizia anticalcare della macchina prima di aver preparato 5.000 tazze. Ogni filtro consente di preparare fino 625 tazze, a seconda della varietà di caffè selezionata e della frequenza di risciacquo e pulizia. Preparazione del filtro AquaClean per l'attivazione Prima di posizionare il filtro AquaClean nel serbatoio dell'acqua, occorre prepararlo per l'utilizzo: 1 Scuotete il filtro per circa 5 secondi (fig. 1). 2 Immergete completamente il filtro capovolto in una caraffa con acqua fredda per almeno 30 secondi. Attendete fino a quando non escono (fig. 2) più bolle d'aria. 3 Spingere il filtro sopra il punto di aggancio del filtro il più in basso (fig. 3) possibile. Attivazione del filtro AquaClean Ogni nuovo filtro AquaClean utilizzato deve essere attivato. Con l'attivazione del filtro AquaClean, la macchina monitorerà la capacità del filtro AquaClean e il numero di filtri utilizzati. Ci sono 3 modi per attivare il filtro AquaClean.

1. Attivazione del filtro AquaClean durante la prima installazione

Dopo la prima accensione, la macchina fornisce le indicazioni per eseguire i primi passaggi di installazione, ad esempio riempire il serbatoio e il circuito dell'acqua e attivare il filtro AquaClean. Basta seguire le istruzioni visualizzate.

2. Attivazione del filtro AquaClean quando richiesto

Sostituite il filtro AquaClean quando sullo schermo viene visualizzato il messaggio "Replace AquaClean filter?" (Sostituire il filtro AquaClean?). Seguire quindi le istruzioni visualizzate sullo schermo per attivare il filtro correttamente. Sostituite il filtro AquaClean almeno ogni 3 mesi, anche se la macchina non ha ancora indicato la necessità di sostituirlo.

3. Attivazione del filtro AquaClean in qualunque altro momento

È possibile iniziare a riutilizzare il filtro AquaClean in qualunque momento seguendo le istruzioni riportate di seguito. 1 Toccate l'icona Impostazioni e selezionate "AquaClean" (fig. 4). 2 Quando viene visualizzata la schermata di attivazione, selezionate "new" (nuovo) e premete il pulsante di avvio/arresto . 3 Seguite le istruzioni visualizzate. Nota: in alcune situazioni la macchina indicherà che è necessario rimuovere il calcare prima di poter installare e attivare un nuovo filtro AquaClean. Ciò perché la macchina deve essere del tutto priva di calcare prima di iniziare a utilizzare il filtro AquaClean. Seguite le istruzioni visualizzate. Misurazione della durezza dell'acqua Durante la prima installazione, dovete specificare la durezza dell'acqua. Seguendo i passaggi visualizzati sullo schermo, utilizzate l'apposita striscia fornita per misurare la durezza dell'acqua. Per

Italianospecificare la durezza dell'acqua in un secondo momento, toccate l'icona Impostazioni e selezionate "water hardness" (durezza dell'acqua). 1 Immergete la striscia per misurare la durezza dell'acqua sotto l'acqua corrente per 1 secondo. Attendete quindi 1 minuto. 2 Verificate quanti quadrati sono diventati rossi. 3 Selezionate l'impostazione di durezza dell'acqua appropriata e toccate l'icona OK per confermare. Numero di quadratini rossi: Valore da impostare 1 2 3 4 Preparazione di bevande Toccate l'icona Drinks (Bevande) per accedere al menu "Drinks" (Bevande). Scorrete le diverse pagine per trovare la bevanda desiderata. Dopo aver selezionato una bevanda potete personalizzarla regolando le impostazioni (vedere 'Personalizzazione delle bevande').

Toccate l'icona "2x" se desiderate preparare due tazze. La macchina esegue automaticamente due cicli di macinatura di seguito della bevanda (fig. 5) selezionata.

Toccate l'icona Profili (Profiles) per preparare una delle bevande salvate.

Fate scorrere il beccuccio di erogazione verso l'alto o verso il basso per regolare l'altezza in base al formato della tazza o del bicchiere che state usando. Preparazione di bevande al caffè 1 Riempire il serbatoio dell'acqua con acqua corrente e riempire il contenitore del caffè in grani. Suggerimento: Fate scorrere il beccuccio di erogazione nella posizione più in alto per accedere facilmente al serbatoio dell'acqua. 2 Toccate l'icona Drinks (Bevande) e selezionate il caffè. 3 Potete modificare le impostazioni in base alle vostre preferenze facendo scorrere le barre regolabili in alto e in basso (fig. 6). 4 Premete il pulsante di avvio/arresto per iniziare la preparazione della bevanda selezionata. Preparazione di bevande a base di latte 1 Riempire il serbatoio dell'acqua con acqua corrente e riempire il contenitore del caffè in grani. Suggerimento: Fate scorrere il beccuccio di erogazione nella posizione più in alto per accedere facilmente al serbatoio dell'acqua. 2 Svitate il coperchio del contenitore del latte e riempite quest'ultimo con latte (fig. 7). Per ottenere risultati ottimali, usare sempre latte proveniente direttamente dal frigorifero. 3 Posizionate il tubo del latte in metallo nel recipiente. Aprite lo sportello del cappuccinatore interno (fig. 8) e collegate il tubo del latte flessibile al cappuccinatore (fig. 9). Quindi chiudete lo sportello del cappuccinatore interno. 4 Toccate l'icona Drinks (Bevande) e selezionate il caffè. 5 Potete modificare le impostazioni in base alle vostre preferenze facendo scorrere le barre regolabili in alto e in basso (fig. 6). 6 Premete il pulsante di avvio/arresto in qualsiasi momento per iniziare la preparazione della bevanda selezionata. 7 Subito dopo l'erogazione del latte, viene eseguito il programma "Auto Steam Shoot" (Getto vapore automatico). La macchina immette vapore attraverso il sistema interno del latte per pulirlo velocemente.

Italiano ItalianoSuggerimento: Potete anche utilizzare un cartone di latte abituale per preparare le bevande a base di latte. Posizionate il tubo del latte in metallo direttamente nel cartone del latte. Preparazione del caffè con caffè pre-macinato 1 Aprite il coperchio dello scomparto del caffè pre-macinato e versate al suo interno (fig. 10) un misurino di caffè pre-macinato. Quindi chiudete il coperchio. 2 Dopo avere selezionato una bevanda, toccate l'icona (fig. 11) del caffè pre-macinato e premete il pulsante di avvio/arresto

Nota: se si seleziona caffè pre-macinato, non è possibile regolare l'intensità del caffè e preparare più di una bevanda alla volta. Erogazione di acqua calda 1 Toccate l'icona Drinks (Bevande) e selezionate "Hot water" (Acqua calda). 2 Premete il pulsantedi avvio/arresto per avviare l'erogazione di acqua calda. Personalizzazione di bevande e creazione di profili Questa macchina consente di modificare le impostazioni di una bevanda in base alle proprie preferenze e di salvare la bevanda modificata in un profilo personale. Sono disponibili due modi per creare un profilo: 1 Nel menu "Drinks" (Bevande): selezionate e regolate una bevanda, quindi toccate l'icona di salvataggio . 2 Nel menu "Profiles" (Profili): create un profilo toccando l'icona "Aggiungi profilo". Selezionate il profilo appena creato, selezionate una bevanda, regolatela in base alle preferenze, quindi toccate l'icona di salvataggio . Personalizzazione delle bevande È possibile modificare le impostazioni in base alle proprie preferenze: 1 Toccate l'icona Drinks . 2 Selezionate la vostra bevanda preferita. 3 Nella schermata sono mostrate le impostazioni che è possibile regolare in base alle proprie preferenze. Toccate la freccia per andare alla schermata successiva e regolare altre impostazioni. A seconda del tipo di bevanda, potete regolare l'intensità, il volume di caffè, il latte e la schiuma, la temperatura, il gusto e l'ordine di preparazione delle bevande a base di latte. 4 Fate scorrere le barre in alto o in basso fino a raggiungere il livello (fig. 6) preferito. 5 Potete salvare queste impostazioni sul vostro profilo toccando l'icona di salvataggio e seguendo le istruzioni sullo schermo (fig. 12). Creazione di un profilo 1 Toccate l'icona Profiles (Profili) . 2 Selezionate "Add profile" (Aggiungi profilo) (fig. 13). 3 Immettete un nome per il nuovo profilo e confermate (fig. 14). 4 Selezionate il profilo appena creato. 5 Aggiungete bevande al profilo selezionando "Add drink" (Aggiungi bevanda) (fig. 15).

ItalianoRegolazione delle impostazioni della macchina Potete regolare le impostazioni di macinatura utilizzando la manopola di selezione della macinatura nel contenitore di caffè in grani. È possibile scegliere tra 12 diverse impostazioni di macinatura. Più bassa è l'impostazione, più forte sarà il caffè. Nota: Dovete preparare 2 o 3 bevande prima di poter assaporare a pieno la differenza. Attenzione: non ruotate la manopola di selezione della macinatura più di un livello alla volta per evitare di danneggiare il macinacaffè. 1 Aprite il coperchio del contenitore del caffè in grani. 2 Premete la manopola di selezione della macinatura e ruotatela verso sinistra o verso destra (fig. 16). Ruotate la manopola di selezione della macinatura di un livello alla volta. Ogni volta che si ruota la manopola di selezione della macinatura di un livello, è consigliabile preparare una bevanda al caffè per evitare di danneggiare il macinacaffè. 3 Chiudete il coperchio del contenitore del caffè in grani. Regolazione delle impostazioni predefinite Utilizzate l'icona IMPOSTAZIONI per modificare le seguenti impostazioni:

AquaClean: per verificare lo stato del filtro AquaClean e installarne uno nuovo.

Durezza dell'acqua: per poter regolare le impostazioni della macchina secondo l'acqua della vostra zona, misurate la durezza dell'acqua.

Tempo di stand-by: si tratta del periodo di tempo trascorso il quale la macchina entra in modalità stand-by.

Luminosità: per regolare il contrasto del display

Luce del serbatoio dell'acqua: per regolare la luce nel serbatoio dell'acqua

Lingua: per selezionare una lingua diversa

Feedback sonoro: per attivare/disattivare il feedback sonoro del display

Luce del beccuccio: per regolare la luce nel beccuccio di erogazione di caffè e latte (solo per modelli specifici)

Impostazioni di fabbrica: per ripristinare le impostazioni di fabbrica Gestione del gruppo infusore Per istruzioni video dettagliate su come rimuovere, inserire e pulire il gruppo infusore, andate al sito www.saeco.com/care. Rimozione del gruppo infusore dalla macchina 1 Spegnete la macchina premendo l'interruttore principale sulla parte posteriore della macchina stessa. 2 Aprite lo sportello (fig. 17) di manutenzione. 3 Rimuovete il cassetto (fig. 18) dei residui di caffè. 4 Premete il pulsante (fig. 19) PUSH e tirate l'impugnatura del gruppo infusore per rimuoverlo dalla macchina (fig. 20). Reinserimento del gruppo infusore Prima di far scorrere il gruppo infusore nuovamente nella macchina, assicurarsi che sia nella posizione corretta.

Italiano Italiano1 Controllare se la freccia sul cilindro giallo sul lato del gruppo infusore è allineata con la freccia nera ed N (fig. 21).

Se non sono allineati, spingere la leva in basso finché non tocca la base del gruppo (fig. 22) infusore. 2 Assicurarsi che il gancio di bloccaggio di colore giallo sull'altro lato del gruppo infusore sia nella posizione corretta.

Per posizionare il gancio correttamente, spingetelo verso l'alto fino alla posizione (fig. 23) più alta raggiungibile. 3 Fate scorrere nuovamente il gruppo infusore nella macchina lungo le guide sui lati finché non si blocca in posizione con un clic. Non premere il pulsante PUSH (spingi). 4 Riposizionate il cassetto dei residui di caffè e chiudete lo sportello di manutenzione. Pulizia e manutenzione Una pulizia e una manutenzione regolari mantengono la macchina in condizioni ottimali e garantiscono un caffè di ottimo gusto per un lungo periodo di tempo, un flusso costante di caffè e una schiuma di latte eccellente. Consultate la tabella riportata di seguito per sapere quando e come pulire tutte le parti rimovibili della macchina. Informazioni e istruzioni video più dettagliate sono disponibili all'indirizzo www.saeco.com/care. Tabella di pulizia Descrizione parte Quando pulire Come pulire Gruppo infusore Settimanalmente Rimuovete il gruppo infusore, sciacquatelo sotto l'acqua corrente e lasciatelo asciugare all'aria. Mensilmente Seguite la procedura "Brew group clean" (Pulizia gruppo infusore) con pastiglie per la rimozione dei residui grassi Philips. Selezionare "Brew group clean" (Pulizia gruppo infusore) nel menu di pulizia e seguire le istruzioni visualizzate. Andare al sito www.saeco.com/care per istruzioni video dettagliate. Lubrificazione del gruppo infusore In base al tipo di utilizzo. Consultare la tabella (vedere 'Lubrificazione del gruppo infusore') di lubrificazione. Lubrificare il gruppo infusore con lubrificante Philips. Andare al sito www.saeco.com/care per istruzioni video dettagliate. Sistema del latte/Cappuccina tore interno Dopo ogni giorno di utilizzo Eseguite il programma HYGIESTEAM nel menu di pulizia. Selezionate HYGIESTEAM nel menu di pulizia e seguite le istruzioni visualizzate. Pulite con un panno umido la superficie esterna del tubo del latte in metallo prima di posizionarlo nell'apposito supporto. Settimanalmente Rimuovete e smontate il cappuccinatore (vedere 'Pulizia del cappuccinatore interno sotto l'acqua corrente') interno. Sciacquate tutte le parti sotto l'acqua corrente con del detergente per piatti.

ItalianoDescrizione parte Quando pulire Come pulire Mensilmente Seguite la procedura "DEEP MILK CLEAN" (PULIZIA PROF. LATTE) utilizzando un detergente per il circuito del latte. Selezionate "DEEP MILK CLEAN" (PULIZIA PROF. LATTE) nel menu di pulizia e seguite le istruzioni visualizzate. Andare al sito www.saeco.com/care per istruzioni video dettagliate. Contenitore del latte Settimanalmente Smontate il recipiente (fig. 24) del latte e rimuovete la palla con il misurino (fig. 25). Sciacquate tutte le parti sotto l'acqua corrente o in lavastoviglie. Vassoio antigoccia Svuotate il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" rosso compare attraverso il vassoio antigoccia (fig. 26). Rimuovere il vassoio antigoccia e sciacquarlo sotto l'acqua corrente con un detergente per piatti. Recipiente fondi di caffè Svuotate il recipiente dei fondi di caffè quando richiesto dalla macchina. Pulirlo settimanalmente. Rimuovere il recipiente dei fondi di caffè mentre la macchina è accesa e risciacquarlo sotto l'acqua corrente con un detergente per piatti. Serbatoio dell'acqua Settimanalmente Sciacquare il serbatoio dell'acqua sotto l'acqua corrente Imbuto del caffè Controllare l'imbuto di riempimento del caffè con una frequenza settimanale per verificare che non sia ostruito. Scollegare la macchina e rimuovere il gruppo infusore. Aprire il coperchio dello scomparto del caffè pre-macinato e inserire il manico del cucchiaio nell'imbuto di riempimento del caffè. Spostare l'impugnatura in alto e in basso finché il caffè macinato ostruito non cade giù (fig. 27). Andare al sito www.saeco.com.care per istruzioni video dettagliate. Suggerimento: Nell'ultima pagina del presente manuale dell'utente è presente un calendario delle pulizie. Scrivere le date in cui è stata eseguita un'azione di pulizia. Pulizia del gruppo infusore La pulizia regolare del gruppo infusore impedisce l'ostruzione dei residui di caffè nei circuiti interni. Andate al sito www.saeco.com/care per i video di supporto su come rimuovere, inserire e pulire il gruppo infusore. Pulizia del gruppo infusore sotto l'acqua corrente 1 Aprire lo sportello di manutenzione e rimuovere il gruppo (vedere 'Rimozione del gruppo infusore dalla macchina') infusore. 2 Sciacquare a fondo il gruppo infusore con acqua. Pulire accuratamente il filtro (fig. 28) superiore. 3 Lasciare asciugare all'aria il gruppo infusore prima di reinserirlo. Non asciugare il gruppo infusore con un panno per evitare l'accumulo di fibre al suo interno.

Italiano ItalianoPulizia del gruppo infusore con la pastiglia per la rimozione dei residui grassi del caffè Utilizzate solo pastiglie per la rimozione dei residui grassi Philips. Toccate l'icona Clean (Pulisci)

selezionate "Brew group clean" (Pulizia gruppo infusore). Seguite quindi le istruzioni visualizzate. Per istruzioni video dettagliate, andate al sito www.saeco.com/care. Lubrificazione del gruppo infusore Lubrificare regolarmente il gruppo infusore per garantire che le parti in movimento scorrano bene. 1 Applicare uno strato sottile di lubrificante intorno al perno di inserimento nella parte inferiore del gruppo infusore. 2 Applicare uno strato sottile di lubrificante alle guide, su entrambi i lati. Consultare la tabella seguente per la frequenza di lubrificazione. Per istruzioni video dettagliate, andare al sito www.saeco.com/care. Frequenza di utilizzo Numero di bevande preparate quotidianamente Frequenza di lubrificazione Bassa 1-5 Ogni 4 mesi Normale 6-10 Ogni 2 mesi Elevata >10 Ogni mese Programmi di pulizia per il cappuccinatore interno La macchina ha tre programmi per pulire il cappuccinatore interno. Il programma di pulizia Auto Steam Shoot (Getto vapore automatico) viene eseguito automaticamente dalla macchina dopo aver preparato una bevanda a base di latte. Potete selezionare il programma HYGIESTEAM o DEEP MILK CLEAN (PULIZIA PROF. LATTE) toccando l'icona Clean (Pulisci) e scorrendo il menu di pulizia. Seguire quindi le istruzioni visualizzate.

Getto vapore automatico: la macchina emette getti di vapore attraverso il cappuccinatore interno per pulirlo velocemente.

HYGIESTEAM: la macchina pulisce accuratamente il sistema interno del latte con il vapore. Posizionate il tubo del latte nell'apposito supporto (fig. 29) e seguite le istruzioni visualizzate.

DEEP MILK CLEAN (pulizia profonda latte): Per pulire profondamente il sistema interno del latte, seguite la procedura "DEEP MILK CLEAN" (PULIZIA PROF. LATTE) con la soluzione per il circuito del latte. Pulizia del cappuccinatore interno sotto l'acqua corrente 1 Aprite lo sportello del cappuccinatore (fig. 8) interno. 2 Rimuovete il cappuccinatore interno tirandolo in basso (fig. 30). 3 Smontate il cappuccinatore interno tirando la parte inferiore dalla parte (fig. 31) superiore. 4 Smontate tutte le parti (fig. 32) e pulitele sotto l'acqua corrente. 5 Rimontate il cappuccinatore interno. 6 Per riposizionare il cappuccinatore interno, ponetelo in posizione verticale e assicuratevi che i fori siano allineati ai due tubi sulla macchina. Spostate quindi il cappuccinatore interno verso l'alto finché non si blocca in posizione (fig. 33). 7 Chiudete lo sportello. Per istruzioni video dettagliate, andate al sito www.saeco.com/care.

ItalianoProcedura di rimozione del calcare Utilizzate solo soluzioni anticalcare Philips. In nessun caso utilizzate una soluzione anticalcare basata su acido solforico, cloridrico, sulfamidico e acetico (aceto) in quanto potrebbe danneggiare il circuito dell'acqua nella macchina e non dissolve correttamente il calcare. Se non si utilizza la soluzione anticalcare Philips, la garanzia verrà invalidata. Anche la mancata decalcificazione della macchina invaliderà la garanzia. Potete acquistare la soluzione anticalcare Philips nell'Online Shop all'indirizzo www.saeco.com/care. 1 Quando la macchina chiede di eseguire la pulizia anticalcare, premere il pulsante di avvio/arresto per iniziare. Per avviare la pulizia anticalcare senza che venga chiesto dalla macchina, toccate l'icona Clean (Pulisci) e selezionate "Descale" (Pulizia anticalc.) (fig. 34). 2 Rimuovete il vassoio antigoccia e il recipiente dei fondi di caffè, svuotateli e inseriteli nuovamente nella macchina. 3 Rimuovete il serbatoio dell'acqua e svuotatelo. Rimuovete quindi il filtro AquaClean. 4 Versate l'intera bottiglia di soluzione anticalcare Philips nel serbatoio dell'acqua e quindi riempitelo di acqua fino a raggiungere il livello di CALC CLEAN. Quindi reinserirlo nella macchina. 5 Posizionate un recipiente grande (1,5 l) sotto il beccuccio di erogazione del caffè. 6 Seguite le istruzioni visualizzate sullo schermo per avviare la procedura di rimozione del calcare. La procedura di rimozione del calcare dura circa 15 minuti e consiste di un ciclo di pulizia anticalcare e di un ciclo di risciacquo. 7 Una volta che il ciclo di rimozione del calcare è completato, dovete sciacquare il serbatoio e il circuito dell'acqua. Seguite le istruzioni visualizzate. 8 Posizionate un nuovo filtro AquaClean nel serbatoio d'acqua e riattivate il filtro AquaClean nel menu. Consiglio: con il filtro AquaClean si riduce la frequenza della pulizia anticalcare. Cosa fare in caso di interruzione della procedura di rimozione del calcare Potete uscire dalla procedura di rimozione del calcare premendo il pulsante on/off sul pannello di controllo. Nel caso la procedura di rimozione del calcare si interrompa prima che sia completata, effettuare quanto segue: 1 Svuotate il serbatoio dell'acqua e lavatelo accuratamente. 2 Riempite il serbatoio dell'acqua con acqua fresca fino all'indicazione del livello CALC CLEAN e riaccendete la macchina. La macchina si riscalderà ed eseguirà un ciclo di risciacquo automatico 3 Prima di preparare qualsiasi bevanda, eseguite un ciclo di risciacquo manuale. Per eseguire un ciclo di risciacquo manuale, innanzitutto erogate mezzo serbatoio di acqua calda, quindi preparate 2 tazze di caffè pre-macinato senza aggiungere caffè macinato. Nota: se la procedura non è stata portata a termine, non appena possibile sarà necessario eseguire un'altra procedura di rimozione del calcare. Icone di avvertenza e codici di errore Significato delle icone di attenzione Riempite il serbatoio di acqua fresca fino all'indicazione del livello MAX. La macchina deve riempire il circuito dell'acqua con acqua. Controllate che vi sia acqua nel serbatoio e premete il pulsante di avvio/arresto per iniziare.

Italiano ItalianoIl contenitore del caffè in grani è vuoto. Inserite chicchi di caffè nel contenitore del caffè in grani. Chiudete lo sportello di manutenzione. Il gruppo infusore non è inserito o non lo è correttamente. Inserite il gruppo infusore e assicuratevi che sia bloccato in posizione. Il cappuccinatore interno non è inserito o non è inserito correttamente e/o lo sportello del beccuccio è aperto. Assicuratevi che i fori nel cappuccinatore siano allineati con i tubi nella macchina prima di spingere il cappuccinatore interno verso l'alto in posizione. Quindi chiudete lo sportello del beccuccio. Il recipiente dei fondi di caffè è pieno. Assicuratevi che la macchina sia accesa. Rimuovete e svuotate il recipiente dei fondi di caffè. Il recipiente dei fondi di caffè non è posizionato correttamente. Rimettete il recipiente dei fondi di caffè al suo posto. Significato dei codici di errore Di seguito sono elencati i codici di errore indicanti i problemi che potete risolvere da soli. Istruzioni video sono disponibili all'indirizzo www.saeco.com/care. Se viene visualizzato un altro codice di errore, contattate il Centro Assistenza Clienti Philips del vostro paese. Per dettagli sui contatti, vedete l'opuscolo della garanzia. Codice di errore Problema Possibile soluzione 01 L'imbuto per il caffè è ostruito. Spegnete la macchina e staccate la spina. Rimuovete il gruppo infusore. Aprite quindi il coperchio dello scomparto del caffè pre-macinato e inserite il manico del cucchiaio. Spostare l'impugnatura in alto e in basso finché il caffè macinato ostruito non cade giù (fig. 27). Andate al sito www.saeco.com/care per istruzioni video dettagliate. 03 Il gruppo infusore è sporco o non è ben lubrificato. Spegnete la macchina con l'interruttore principale. Sciacquate il gruppo infusore sotto l'acqua corrente, lasciatelo asciugare e poi lubrificatelo. Consultate il capitolo "Pulizia del gruppo infusore" o andate al sito www.saeco.com/care per istruzioni video dettagliate. Accendete e spegnete di nuovo la macchina. 04 Il gruppo infusore non è posizionato correttamente. Spegnete la macchina con l'interruttore principale. Rimuovete il gruppo infusore e reinseritelo. Assicuratevi che il gruppo infusore sia nella posizione corretta prima di inserirlo. Consultate il capitolo "Gestione del gruppo infusore" o andate al sito www.saeco.com/care per istruzioni video dettagliate. Accendete e spegnete di nuovo la macchina. 05 È presente aria nel circuito dell'acqua. Riavviate la macchina accendendola e spegnendola di nuovo con l'interruttore principale. Se il problema è risolto, erogate 2-3 tazze di acqua calda. Rimuovete il calcare dalla macchina se non lo avete fatto da lungo tempo.

ItalianoCodice di errore Problema Possibile soluzione Il filtro AquaClean non è stato preparato correttamente prima dell'installazione o è ostruito. Rimuovete il filtro AquaClean e provate di nuovo a preparare un caffè. Se il problema è risolto, assicuratevi che il filtro AquaClean sia stato preparato correttamente prima di riposizionarlo (vedere 'Preparazione del filtro AquaClean per l'attivazione'). Reinserite il filtro AquaClean nel serbatoio dell'acqua. Se il problema persiste, il filtro potrebbe essere ostruito e deve essere sostituito. 14 La macchina è surriscaldata. Spegnete la macchina e riaccendetela dopo 30 minuti. Ordinazione degli accessori Per pulire e rimuovere il calcare dalla macchina, usate solo i prodotti per la manutenzione Philips. Potete acquistare questi prodotti dal vostro rivenditore locale, presso i centri assistenza autorizzati oppure online all'indirizzo www.saeco.com/care. Per trovare l'elenco completo delle parti di ricambio online, inserite il numero di modello della macchina. Il numero di modello è riportato all'interno dello sportello di manutenzione. Prodotti per la manutenzione e numeri dei tipi:

Soluzione anticalcare CA6700

Lubrificante gruppo infusore HD5061

Pastiglie per la rimozione dei residui grassi del caffè CA6704

Prodotto per la pulizia del circuito latte CA6705

Kit di manutenzione CA6707 Risoluzione dei problemi Questo capitolo riassume i problemi più comuni che potreste riscontrare con la macchina. I video di supporto e un elenco competo di domande frequenti sono disponibili all'indirizzo www.saeco.com/care. Se il problema persiste, contattate il Centro Assistenza Clienti del vostro paese. Per dettagli sui contatti, vedete l'opuscolo della garanzia. Problema Causa Soluzione Il vassoio antigoccia si riempie velocemente. Si tratta di un fenomeno del tutto normale. La macchina utilizza acqua per sciacquare il circuito interno e il gruppo infusore. Una parte dell'acqua fluisce attraverso il sistema interno direttamente nel vassoio antigoccia. Svuotare il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" rosso compare attraverso il vassoio antigoccia (fig. 26). Posizionare una tazza sotto l'erogatore per raccogliere l'acqua di risciacquo. La macchina è in modalità DEMO. Il pulsante Standby è stato premuto per più di 8 secondi. Spegnere e riaccendere la macchina con l'interruttore principale sulla parte posteriore della macchina stessa.

Italiano ItalianoProblema Causa Soluzione Il display visualizza costantemente l'icona "recipiente dei fondi di caffè pieno". Il recipiente dei fondi di caffè è stato svuotato a macchina spenta. Svuotare sempre il recipiente dei fondi di caffè a macchina accesa. Se il recipiente dei fondi di caffè viene svuotato a macchina spenta, il contatore dei cicli di caffè non si azzera. Il recipiente dei fondi di caffè è stato riposizionato troppo rapidamente. Non riposizionare il recipiente dei fondi di caffè prima che sullo schermo venga visualizzato il messaggio che indica di farlo. Viene visualizzata l'icona indicante che il recipiente dei fondi di caffè è pieno benché non lo sia. La macchina non ha azzerato il contatore l'ultima volta che è stato svuotato il recipiente dei fondi di caffè. Attendete sempre circa 5 secondi quando riposizionate il recipiente dei fondi di caffè.In questo modo il contatore dei fondi di caffè verrà azzerato. Svuotare sempre il recipiente dei fondi di caffè a macchina accesa. Se il recipiente dei fondi di caffè viene svuotato a macchina spenta, il contatore dei fondi di caffè non si azzera. Impossibile rimuovere il gruppo infusore. Il gruppo infusore non è nella posizione corretta. Per reimpostare la macchina: riposizionare il vassoio antigoccia e il recipiente dei fondi di caffè. Chiudere lo sportello di manutenzione, quindi spegnere e riaccendere la macchina. Provare di nuovo a rimuovere il gruppo infusore. Il recipiente dei fondi di caffè non è stato rimosso. Rimuovere il recipiente dei fondi di caffè prima di rimuovere il gruppo infusore. Impossibile inserire il gruppo infusore. Il gruppo infusore non è nella posizione corretta. Per reimpostare la macchina: riposizionare il vassoio antigoccia e il recipiente dei fondi di caffè. Non inserire il gruppo infusore. Chiudere lo sportello di manutenzione e accendere e spegnere la macchina. Posizionare quindi il gruppo infusore nella posizione corretta prima di reinserirlo nella macchina (vedere 'Reinserimento del gruppo infusore'). Il caffè è acquoso. Il gruppo infusore è sporco o deve essere lubrificato. Pulire e lubrificare il gruppo infusore. Il macinacaffè è impostato su una macinatura grossolana. Impostare il macinacaffè su un'impostazione più fine (più bassa). Le impostazioni del caffè sono state regolate. Selezionare una bevanda al caffè e regolare le impostazioni per ottenere un caffè più forte.

ItalianoProblema Causa Soluzione La macchina sta effettuando la procedura di autoregolazione dopo la modifica delle impostazioni di macinatura o del tipo di grani. Preparare alcune tazze di caffè. Il caffè non è abbastanza caldo. Le tazze utilizzate sono fredde. Preriscaldare le tazze passandole sotto l'acqua calda. La temperatura impostata è troppo bassa. Verificare le impostazioni del menu. Impostare la temperatura del menu su "high". È stato aggiunto latte. L'aggiunta di latte, caldo o freddo, abbassa sempre in una certa misura la temperatura del caffè. Il caffè non viene erogato o viene erogato lentamente. Il filtro AquaClean non è stato preparato correttamente per l'installazione o è ostruito. Rimuovere il filtro AquaClean e riprovare a preparare un caffè. Se il problema è risolto, assicurarsi che il filtro AquaClean sia stato preparato correttamente prima di riposizionarlo. Reinserire il filtro preparato. Se il problema persiste, il filtro potrebbe essere ostruito e deve essere sostituito. Il macinacaffè è impostato su una macinatura troppo fine. Impostare il macinacaffè su un'impostazione più grossolana (più elevata). Il gruppo infusore è sporco. Pulire il gruppo infusore. Il beccuccio di erogazione del caffè è sporco. Pulire il beccuccio di erogazione del caffè e i relativi fori con un ago. Il circuito della macchina è bloccato dal calcare. Eseguire la pulizia anticalcare. Il latte non fa schiuma. Il cappuccinatore interno è sporco o non è inserito correttamente. Pulire il cappuccinatore interno e verificare che sia posizionato e inserito correttamente (vedere 'Pulizia del cappuccinatore interno sotto l'acqua corrente'). Il tipo di latte utilizzato non è adatto a produrre schiuma. Secondo il tipo di latte, la quantità e la qualità di schiuma prodotte sono diverse. Abbiamo testato i seguenti tipi di latte ottenendo risultati soddisfacenti in termini di schiuma prodotta: latte vaccino parzialmente scremato o intero, latte di soia e latte senza lattosio. Il latte provoca schizzi. Il latte utilizzato non è abbastanza freddo. Usare latte freddo direttamente dal frigorifero.

Italiano ItalianoProblema Causa Soluzione Il tubo flessibile del latte non è collegato correttamente. Aprire lo sportello del beccuccio (fig. 8) di erogazione del caffè e verificare che il tubo flessibile del latte sia collegato correttamente al cappuccinatore (fig. 9). Prestare attenzione poiché il cappuccinatore e i tubi del latte potrebbero essere caldi. Lasciare raffreddare il cappuccinatore e i tubi prima di toccarli. Il cappuccinatore e i tubi del latte non sono puliti. Rimuovete e smontate il cappuccinatore (vedere 'Pulizia del cappuccinatore interno sotto l'acqua corrente') interno. Sciacquare tutte le parti sotto l'acqua corrente. Per una pulizia accurata, utilizzare il prodotto Philips per la pulizia del circuito del latte ed eseguire la procedura DEEP MILK CLEAN (pulizia profonda latte) tramite il menu di pulizia ( ). Si noti che se le parti sono state pulite in lavastoviglie, potrebbero essere ostruite da particelle di cibo o residui di detergente. Si raccomanda di controllare visivamente le parti per verificare che non siano ostruite. È consigliabile eseguire il programma HygieSteam ogni giorno: 1) Premere "Pulizia" sul pannello di controllo. 2) Selezionare "HygieSteam". 3) Premere il pulsante di avvio per avviare il processo, quindi confermare tutti i passaggi sul display. I tubi del latte sono ostruiti. Conservare sempre il recipiente del latte senza i tubi del latte nel frigorifero. Il latte avanzato potrebbe accumularsi all'interno dei tubi del latte e bloccare il flusso del latte che passa attraverso i tubi. Sciacquare i tubi del latte prima di riporli. La macchina sembra perdere acqua. La macchina utilizza acqua per sciacquare il circuito interno e il gruppo infusore. Una parte dell'acqua fluisce attraverso il sistema interno direttamente nel vassoio antigoccia. Svuotate il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" compare attraverso il coperchio (fig. 26) del vassoio antigoccia. Posizionare una tazza sotto l'erogatore per raccogliere l'acqua di risciacquo.

ItalianoProblema Causa Soluzione Il vassoio antigoccia è troppo pieno e ha traboccato. La macchina sembra perdere acqua. Svuotate il vassoio antigoccia quotidianamente o non appena l'indicatore di "vassoio antigoccia pieno" compare attraverso il coperchio (fig. 26) del vassoio antigoccia. Posizionare una tazza sotto l'erogatore per raccogliere l'acqua di risciacquo. La macchina non è stata collocata su una superficie orizzontale. Posizionare la macchina su una superficie orizzontale in modo che l'indicatore "vassoio antigoccia pieno" funzioni correttamente. Impossibile attivare il filtro AquaClean e la macchina chiede di eseguire la pulizia anticalcare. Il filtro non è stato sostituito in tempo utile dopo che l'icona del filtro AquaClean ha iniziato a lampeggiare e la capacità è scesa allo 0%. Eseguire la pulizia anticalcare, quindi installare il filtro AquaClean. Il filtro AquaClean è stato installato dopo avere preparato circa 25 tazze di caffè (da 100 ml) e non durante l'installazione iniziale. Prima di installare il filtro AquaClean la macchina deve essere del tutto priva di calcare. Eseguire la pulizia anticalcare, quindi installare un nuovo filtro AquaClean. Dopo la pulizia anticalcare, il contatore dei filtri si reimposta su 0/8. Confermare sempre l'attivazione del filtro nel menu della macchina. Effettuare questa operazione anche dopo la sostituzione del filtro. Il nuovo filtro dell'acqua non si inserisce. Si sta tentando di installare un filtro diverso dal filtro AquaClean. Solo il filtro AquaClean si inserisce nella macchina. La macchina produce un rumore. È normale che la macchina produca un rumore durante l'utilizzo. Se inizia a produrre un tipo di rumore diverso, pulire il gruppo infusore e lubrificarlo (vedere 'Lubrificazione del gruppo infusore'). Il filtro AquaClean non è stato preparato in modo adeguato e viene aspirata dell'aria nella macchina. Rimuovete il filtro AquaClean dal serbatoio dell'acqua. Scuotete il filtro per circa 5 secondi. Immergete il filtro capovolto in una caraffa con acqua fredda per almeno 30 secondi. Attendete fino a quando non escono più bolle d'aria. Riposizionate il filtro AquaClean preparato nel serbatoio dell'acqua. Quindi erogate 2-3 tazze di acqua calda. Specifiche tecniche Il produttore si riserva il diritto di migliorare le specifiche tecniche del prodotto. Tutte le quantità preimpostate sono approssimative. Descrizione Valore

Italiano ItalianoDimensioni (L x A x P) 283 x 393 x 489 mm Peso 10.8 - 12.2 kg Lunghezza cavo di alimentazione 1.200 mm Serbatoio dell'acqua 1,7 litri, rimovibile Capacità contenitore caffè in grani 450 g Capacità recipiente fondi di caffè 14 fondi Capacità caraffa del latte 600 ml Altezza regolabile del beccuccio 75-148 mm Tensione nominale - Potenza nominale - Alimentazione elettrica Fare riferimento alla piastra dei dati all'interno dello sportello di servizio
