Focus GX850 - Alimentatore SEASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore PC modulare
Marca	Seasonic
Modello	Focus GX850
Potenza nominale	850 W
Certificazione	80+ Gold
Dimensioni (L x l x H)	150 mm x 140 mm x 86 mm
Peso	1,8 kg
Tensione d'ingresso	100-240 V AC (50/60 Hz)
Connettori modulari	Sì (completamente modulare)
Ventilatore	120 mm, a cuscinetti fluidi, controllo termico
Protezioni integrate	OPP, OVP, UVP, SCP, OCP, OTP
Compatibilità norme	ATX12V 2.4, EPS12V 2.92, ErP 2013
Connettore principale	20/24 pin (ATX)
Connettori CPU	2 x 4+4 pin (EPS12V)
Connettori PCIe	4 x 6+2 pin
Connettori SATA	8
Connettori Molex	4
Garanzia	10 anni
Manutenzione e pulizia	Spolverare la griglia del ventilatore con un panno asciutto. Non aprire il blocco.
Sicurezza	Non aprire mai l'alimentatore (alta tensione). Non ostruire le aperture di ventilazione. Utilizzare solo i cavi forniti.
Ricambi	I cavi modulari sono disponibili su richiesta presso il produttore.
Informazioni generali	Alimentatore progettato per l'integrazione in un computer. Funziona in modalità 'pull' (fornisce solo la corrente richiesta).

Domande frequenti - Focus GX850 SEASONIC

Posso usare cavi modulari di altre marche ?

No, usa solo i cavi Seasonic forniti con questo alimentatore per evitare il rischio di cortocircuito o danni.

L'alimentatore non si accende, cosa fare?

Verificare che il cavo di alimentazione sia correttamente collegato, che l'interruttore sia su I e che la presa elettrica sia alimentata. Se non succede nulla, azionare l'interruttore più volte con un intervallo di 0,5 secondi.

Come installare l'alimentatore nel case?

Posizionare l'alimentatore nell'apposito vano, avvitarlo con le quattro viti fornite e collegare i connettori modulari appropriati (scheda madre, CPU, periferiche) rispettando l'orientamento. Per una ventola rivolta verso il basso, assicurarsi che il case abbia una griglia di aerazione.

Qual è la garanzia di questo alimentatore?

Seasonic offre una garanzia di 10 anni su questo modello, coprendo difetti di fabbricazione e materiali. Le condizioni possono variare a seconda della regione.

Posso aprire l'alimentatore per pulirlo?

No, non aprire mai l'alimentatore. Ciò annulla la garanzia e espone a tensioni pericolose. Pulire solo l'esterno con un panno asciutto.

Cosa significa la tecnologia 'pull'?

L'alimentatore fornisce solo la corrente richiesta dai componenti. Se la scheda madre o una periferica è difettosa, l'alimentatore non si avvierà o non alimenterà quel componente.

Il mio alimentatore emette un rumore costante della ventola, è normale?

La ventola è a controllo termico. Se gira costantemente a piena velocità, verificare che le aperture di ventilazione non siano ostruite e che la temperatura ambiente non sia eccessiva. Un ronzio può indicare un difetto, contattare l'assistenza.

Posso usare questo alimentatore con una scheda madre vecchia?

Sì, è compatibile con gli standard ATX12V 2.4 e EPS12V 2.92, quindi retrocompatibile con la maggior parte delle schede madri ATX recenti o vecchie, a condizione di utilizzare il corretto connettore 20/24 pin.

Quanti connettori PCIe sono disponibili?

Questo alimentatore dispone di 4 connettori PCIe 6+2 pin, in grado di alimentare fino a due schede grafiche di fascia alta.

Cosa fare se un cavo modulare è perso?

Contattare il servizio clienti Seasonic per ordinare cavi di ricambio. Non usare mai cavi non ufficiali.

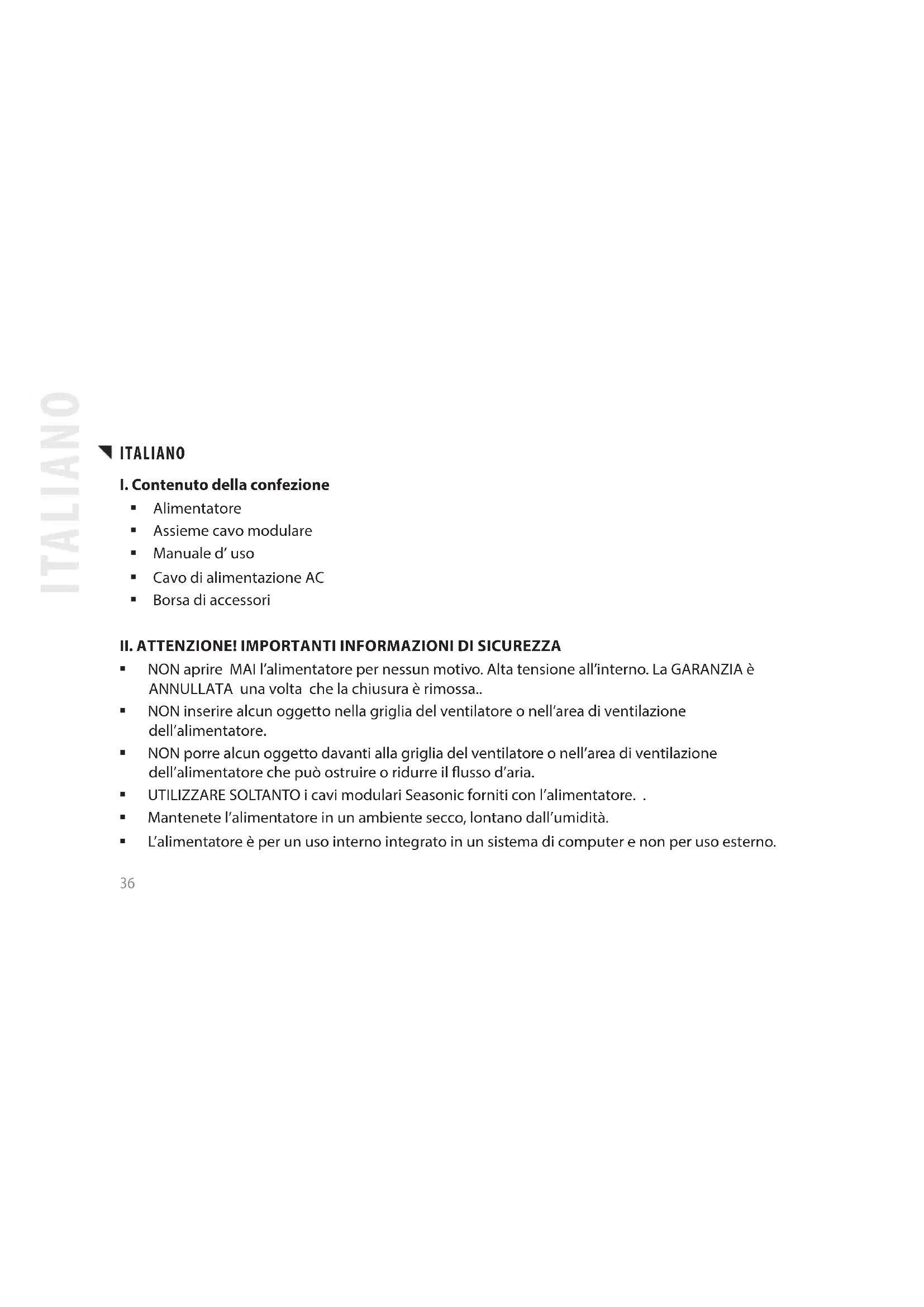

MANUALE UTENTE Focus GX850 SEASONIC

I. Contenuto della confezione

Alimentatore
Assieme cavo modulare
Manuale d'uso
Cavo di alimentazione AC
Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON après MAI l'alimentatore per nessun motivo. Alta tensione all'interno. La GARANZIA e ANNULLATA una volta che la chiusura è rimossa..
- NON insere alcun oggettto nella griglia del ventilatore o nell'area di ventilazione dell'alimentatore.
- NON porre alcun oggettodavanti alla griglia del ventilatore o nell'area di ventilazione dell'alimentatore che puo ostruire o ridurre il flusso d'aria.
- UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l'alimentatore.
Mantenetete l'alimentatore in un ambiente secco, Iontano dall'umidità.
L'alimentatore è per un uso interno integrato in unsystema di computer e non per uso esterno.

III. RIMOZIONE DELL'ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:
2. 1. Assicurati che il loro sistema sia complemente spento; selezionare l'interruttore della potenza AC dell'alimentatore su "O" (OFF) e disconnetti il cavo di alimentazione alla presa AC.
3. 1. Apr il contentitore del computer (per favore consulta il manuale del costruttore)
4. 1. Disconnetti attendamente tutti i connettori dell'alimentatore alla scheda madre e delle periferiche.
5. 1. Svita le viti di montaggio che assicurano l'alimentatore al pannello posteriore del contentitore.
6. 1. Rimuovi attentamente l'alimentatore dal contentitore.

IV. INSTALLAZIONE DELL'ALIMENTATORE

1. Posizione l'alimentatore Seasonic nell'ismo spazio fornito all'interno del contentitore e usa le quattro viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contentitore. Non stringere troppo le viti.

a. Per gli alimentatori con il ventilatore incorpore, la copertura superiore lato ventilatore dovrebbe essere di fronte alla schedà madre ( dipende dal tipo di contentitore del computer, quello cui significare in alto od in basso riferito alla copertura del ventilatore).

b. Per gli alimentatori alla ventilatore, Seasonic raccomanda di montarli nel contentatore del computer con la copertura della ventilazione affacciata verso l'ALTO. Comunque, sono previsti degli ulteri fori per le viti di montaggio nella parte posteriore dell'alimentatore per permettere un montaggio inverso, se necessario.

1. Connessione della schedad madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere insertiti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loroippo.
b. Connetti il terminale del connettore convertibile a 24/20 pin dell'alimentatore al corretto ricettore nell'dell'alimentatore.
c. Connetti la parte finale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre.
d. Connetti il connettore +12V a 4 pin e il connettore EPS +12v, se necessario.
e. Se il loro sistema richiede doppi connettori EPS + 12V, collega la parte finale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell'alimentatore. Poi connetti la parte finale del connettore a 8 pin della schedà madre alla schedà madre.

1. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all'alimentatore e l'alto al componente.
b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inserti in un solo modo

c. Assicurati che i connettori siano strettamente serrati.

1. Chiudi il contentatore del computer secondo il manuale del costruttore
2. Inserisci il cavo AC fornito nella confezione ed aziona l'interrottore AC On/Off nel pannello posteriore dell'alimentatore verso la posizione "I" (On)
3. Ora sei pronto per far partire il suo computer alimentato da Seasonic

V. Ricerca Guasti

Se l'alimentatore non funziona correttamente, utilizes la seguente lista di controllo.

1. Verifica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all'alimentatore .
2. Assicurati che la sorgente AC sua ON
3. Verifica che l'interruttore ON/OFF nel pannello posteriore dell'alimentatore sia in posizione ON "I"
4. Verifica ed assicurate la connessione di tutti i connettori della schedamadre e delle periferiche
5. L'interrottore AC nel pannello posteriore dell'alimentatore può essere azionato alternativamente con un ritardo di 0,5 sec tra "I" ed "O" per assicurarsi che l'alimentatore sia azzerato.
6. Se èncora trovi dificoltà nel far funzionare correttamente l'alimentatore, visitate la pagana www.seasonic.com per ulteriori istruzioni di supporto tecnico.

Note

L'operazione dell'alimentatore è una Tecnologia "pull", che significica che l'unità fornisce sostanto la potenza richiesta alla schedà madre e dai componenti diSYSTEMA.
Se c'è un malfunzionamento della schedà madre, l'alimentatore non si accende.
- Se c'è un malfunzionamento di un componente periferico, l'alimentatore non fornisce potenza a quel particolare componente..
- Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della schedà madre e configura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l'audio " sempre acceso". Consulta il produttore di schedà madre per ulteriore assistenza.

VI. Garanzia

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione alla data di acquire. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione si riparare le unità, o sostuire i componenti guasti con parti di simili od equali prestazioni, a condizione che:

Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata.
Il prodotto è stato utilizzato in accordoagli scopi previsti dal costruttore

Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi.
- La copertura del prodotto non è stata mai rimossa e l'adesivo di garanzia non sia stato rotto. Per dettagli addizzionali, visitate la pagina www.seasonic.com/rma

Note

I termini della garanzia possono variare tra le differenti regioni geografiche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l'accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità, espresso od implicita, per qualiasi danno (i) che cui (posso) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualiasi erre od omissione durante l'installazione o la rimozione dell'alimentatore o dovuti a qualiasi difetto o guasto del prodotto stesso.

Visita la nostra homepage www.seasonic.com per ulteriori dettagli.
