PXY601DW4E - Cucina BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura
Marca	Bosch
Modello	PXY601DW4E
Tipo di piano cottura	Induzione
Numero di fuochi	4
Dimensioni (L x P x H)	60 x 52 x 5 cm
Peso	10 kg
Alimentazione	220-240 V, 50/60 Hz
Potenza totale	7,2 kW
Sensore di temperatura wireless incluso	Sì
Tipo di batteria del sensore	CR2032
Funzioni principali	Assistenza cottura con sensore, mantenimento in caldo, cottura timerizzata
Sicurezza	Blocco bambini, spegnimento automatico, indicatore di calore residuo
Pulizia della superficie	Detergente per vetroceramica, panno morbido
Pulizia del sensore	Panno umido, non immergere
Cerotto in silicone fornito	Sì, per fissaggio del sensore
Bluetooth	Sì, per comunicazione sensore
Dichiarazione di conformità	Direttiva 1999/5/CE (R&TTE)
Accessori forniti	Sensore di temperatura wireless, 5 cerotti in silicone
Pezzi di ricambio	Cerotti (00577921), sensore + cerotti (HEZ39050)

Domande frequenti - PXY601DW4E BOSCH

Come utilizzare il sensore di temperatura wireless?

Applicare il sensore sul cerotto in silicone fissato alla pentola. Assicurarsi che il cerotto sia asciutto. Orientare il sensore verso l'esterno della pentola, lontano da altre fonti di calore.

Come sostituire la batteria del sensore?

Rimuovere la copertura in silicone inferiore, svitare le viti, aprire l'alloggiamento, sostituire la batteria esaurita con una batteria CR2032 rispettando la polarità. Richiudere l'alloggiamento e rimettere la copertura.

Come pulire il sensore di temperatura?

Pulire il sensore con un panno umido. Non immergerlo mai in acqua e non metterlo in lavastoviglie.

Il sensore è compatibile con tutte le pentole?

Il sensore richiede un cerotto in silicone incollato sulla pentola. È compatibile con qualsiasi pentola adatta all'induzione, a condizione di fissare il cerotto su una superficie pulita e asciutta.

Cosa fare se il LED del sensore non si accende?

Ciò indica che la batteria è esaurita. Sostituire la batteria con una CR2032 nuova seguendo la procedura di sostituzione.

Posso lavare il cerotto in silicone in lavastoviglie?

Sì, il cerotto in silicone è compatibile con la lavastoviglie. Pulirlo e asciugarlo prima di riutilizzarlo.

Dove incollare il cerotto in silicone sulla pentola?

Incollare il cerotto sul lato esterno della pentola, a un'altezza dove il sensore possa essere fissato. Utilizzare lo stencil fornito per un posizionamento preciso.

Quanto tempo ci vuole perché la colla del cerotto si indurisca?

Dopo aver incollato il cerotto, attendere 1 ora prima di utilizzare o pulire la pentola per garantire una buona adesione.

Quale tipo di batteria utilizzare per il sensore?

Utilizzare una batteria di tipo CR2032 di qualità. Offre una lunga durata.

Come ottenere pezzi di ricambio per il sensore?

È possibile ordinare solo cerotti (rif. 00577921) o un kit sensore + cerotti (rif. HEZ39050) presso il servizio post-vendita Bosch o in negozi specializzati.

MANUALE UTENTE PXY601DW4E BOSCH

Important avverenze di sicurezza 19

Tutela dell'ambiente 19

Smaltimento ecocompatibile 19

Sensore temperatura senza cavo 20

Preparazione e cura del sensore di temperaturaenza cavo 20

Pulizia 22

Dichiarazione di conformità 22

Per ulteriori informazioni su prodotti,
accessori,pezzi di ricambio e servizi è
possibile consultare il site Internet
www.bosch-home.com e l'eShop
www.bosch-eshop.com

Leggere attendamente le istruzioni. Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio per un utilizzo futuro o cessione a terzi.

Controllare l'apparecchio dopo averlo disimballato. L'apparecchio non deve essere utilizzato se ha subito danni durante il trasporto. Informare il Servizio di assistenza tecnica e documentare i danni per iscritto, in caso contrario si perde qualsiasi diritto al risarcimento dei danni.

Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Utilizzato l'apparecchio esclusivamente per la preparazione di cibi e bevande. Il processo di cottura deve essere sorvegliato. Un processo di cottura breve va sorvegliato continuamente. Utilizzato l'apparecchio esclusivamente in luoghi chiusi.

Questo appearecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se

sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio.

I bambini non devono utilizzato l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzato l'apparecchio da soli a meno che non abbiano un'età superioreagli 8 anni e chessiano assistiti da parte di un adulto.

Importanti avverenze di sicurezza

!Avviso

Pericoli dovuti ai campi magnetici!

Il sensore di temperatura senza cavo è magnetico. Gli elementi magneti possono danneggiare impianti elettronici, p. es. pace maker o pompe insuliniche. I portatori di impianti elettronici non devono pertanto tenere il sensore di temperatura in tasca e, per

quanto concerne il pace pacemaker o appearecchi medicalisimili è necessariomantereuna distanza minima di 10 cm.

Avviso

Pericolo di lesions!

La batteria nel sensore di temperaturaenza cavo cui danneggiarsi o scoppiare se diventa troppo calda. Togliere il sensore dal piano cottura al termine del lavoro e non lasciarlo in prossimità di sorgenti di calore.
Il sensore di temperatura\ può essere molto caldo al\ momento di rimuoverlo alla\ pentola. Per toglierlo\ utilizzare quanti daorno o\ un canovaccio.

Tutela dell'ambiente

Smaltimento ecocompatabile

Si prega di smaltire le confezioni nel rispetto dell'ambiente.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Il sensore di temperatura alla cavo è dotato di batteria. Smaltire la batteria usata in modo corretto.

Sensore temperatura

senza cavo

Perindicazioni dettagliate vedere il capitolo "Funzioni di cottura assistita" nelle Istruzioni per l'uso per il piano cottura. Leggere attendamente le istruzioni.

Preparazione e cura del sensore di temperaturazza cavo

Questa sezione contiene le seguenti informazioni:

Applicazione del patch di silicone
Utilizzo del sensore di temperaturazza cavo
Sostituzione della batteria

Il sensore di temperatura e il patch di silicone possono essere richiesti presso i rivenditori specializzati o presso il nostro servizio di assistenza tecnica clienti. Indicare il numero di riferimento corrispondente.

00577921 Set da 5 patch di silicone

HEZ39050 Sensore di temperatura e set da

5 patch di silicone

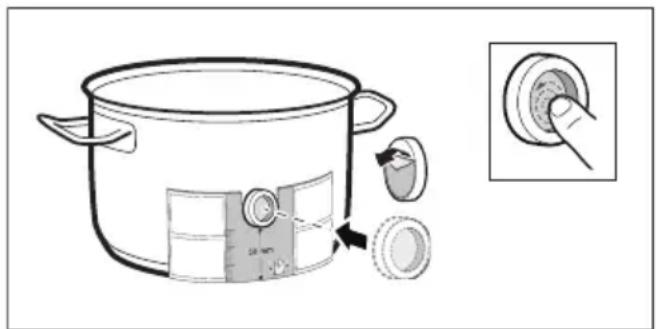

Applicazione del patch di silicone

Il patch di silicone fissa il sensore di temperatura sulle stoviglie.

Quando una pentola vieneutilizzata per la prima volta con le funzioni di cottura, è necessario aplicare un patch di silicone.

Procedere come segue:

1. Il punto in cui verrà incollato il patch non deve essere unto. Pulire la pentola, asciugarla bene e pulire il punto di incollaggio con alcool.

2. Rimuovere il film protettivo dal patch di silicone. Con l'aiuto del modello fornito applicare il patch di silicone sulla pentola all'altezza desiderata.

1. Premere contro il patch di silicone,
   anche la superficie interna.

La colla per asciugarsi impiega circa 1 ora. Non utilizzato o pulire la stoviglia durante quello lasso di tempo.

Avvertenze

Non lasciare in ammollo la stoviglia con il patch di silicone troppo a lungo in una soluzione di lavaggio.
Se il patch di silicone si stacca, è necessario utilizzarne uno nuovo.

Utilizzo del sensore di temperaturazza cavo

Apportare il sensore di temperatura sul patch di silicone in modo che aderisca perfettamente.

Avvertenze

Assicurarsi che il patch di silicone sua complemente asciutto prima di apportare il sensore di temperatura.
Collocare la stoviglia in modo tale che il sensore di temperatura puniti versuso la superficie laterale esterna del piano cottura.

Il sensore di temperatura non deve essere orientato verso un'altra stoviglia calda per evitare un surriscaldamento.
Dopo la cottura rimuovere il sensore di temperatura alla pentola. Conservare in un luogo pulito e sicuro ad esempio nell'imballaggio e non in prossimità di fonti di calore.

Sostituzione della batteria

Se il symbolo sul sensore di temperatura,.
senza cavo è stato premuto e il LED
non si è acceso, la batteria è scarica.

Sostituzione della batteria:

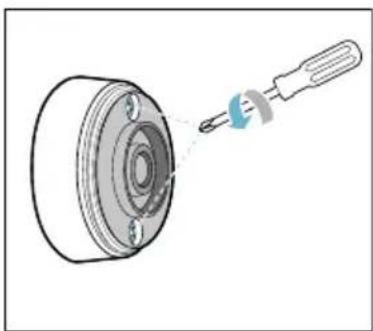

1. Rimuovere la copertura di silicone da la parte inferiore dell'alloggiamento. Svitare le viti con un cacciavite.

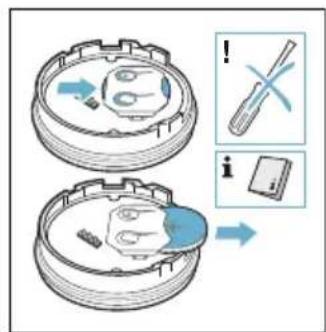

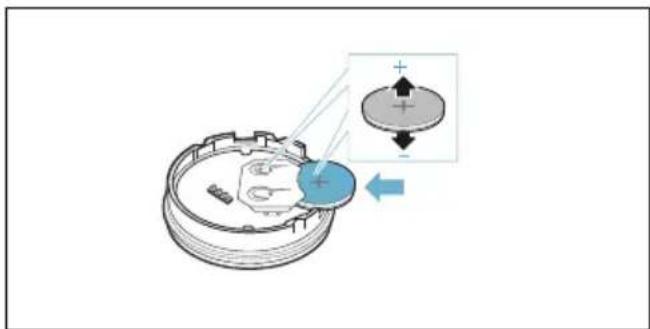

1. Rimuovere la parte superiore dell'alloggiamento. Rimuovere la batteria esausta. Inserire la batteria nuova. Prestare attenzione alla disposizione dei poli.

Attenzione!

Non utilizzare oggetti metallici per rimuovere la batteria. Non toccare i contatti.

1. Rimontare la parte superiore dell'alloggiamento con la parte inferiore dello stesso. Prestare attenzione al corretto orientamento dei contatti.

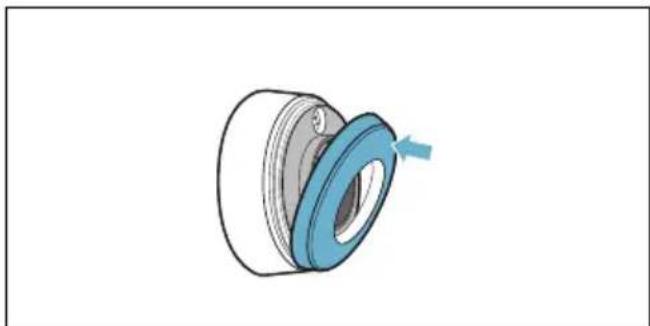

1. La copertura di silicone deve essere nuovamente collocata sulla parte inferiore dell'alloggiamo del sensore di temperatura.

Avvertenza: Utilizzato solo batterie di qualità di tipo CR2032. Durano particolaremente a lungo.

it

Pulizia

Sensore temperatura

Pulire il sensore di temperatura con un panno umido. Non lavare mai in lavastoviglie. Non immershere in acqua, né lavare sotto acqua corrente.

Rimuovere il sensore di temperatura\ dopo la cottura alla pentola.\ Conservare in un luogo pulito e sicuro\ ad esempio nell'imballaggio e non in\ prossimità di fonti di calore.

Patch di silicone

Prima di applicare il sensore di temperatura, pulirlo e asciugarlo. Adatto al lavaggio in lavastoviglie.

Avvertenza: Non lasciare inammollo la stoviglia con il patch di silicone troppo a lungo in una soluzione di lavaggio.

Finestra del sensore di temperatura

La finestra del sensore deve essere sempre asciutta e pulita. Procedere come segue:

Rimuovere regolarmente lo sporco e gli schizzi di grasso.
Per la pulizia utilizzare un panno morbido oppure bastoncini cotonati e un detergente per vetri.

Avvertenze

Nonutilizzare systemi abrasivi quali spugne abrasivi, spazzole abrasive o creme detergenti.
Non toccare la finestra del sensore con le dita. Potrebbe sporcarsi o graffiarsi.

Dichiarazione di conformità

Con la presente Robert Bosch
Hausgeräte GmbH dichiara che l'apparecchio con funzionalità Sensore di temperaturaenza cavo è in conformità con i requisiti fondamentali e le disposizioni relative alla direttiva 1999/5/CE.

Una dichiarazione di conformità dettagliata R&TTE è consultabile su Internet, sul site www.bosch-home.com alla pagina del prodotto nei documenti supplementari.

I loghi e i marchi Bluetooth® sono marchi di fabbrica registrati di proprietà di Bluetooth SIG, Inc. e agli uso del marchio delve avvenir diaestro licenza di Robert Bosch Hausgeräte GmbH. Tutti gli altri marchi e nomi dei marchi sono proprietà delle rispettive aziende.
