Focus Plus Platinum 750 - Alimentatore SEASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore per PC
Marca	Seasonic
Modello	Focus Plus Platinum 750
Potenza nominale	750 W
Certificazione 80 PLUS	Platino
Formato	ATX
Modularità dei cavi	Completamente modulare
Ventilatore	Integrato
Connettore principale	20/24 pin
Connettori CPU	EPS 12V 4+4 pin
Protezione	Protezione contro sovratensioni, sovracorrenti e cortocircuiti
Sicurezza	Non aprire l'involucro (alta tensione interna)
Manutenzione	Pulire l'esterno con un panno asciutto; evitare l'umidità
Accessori inclusi	Cavi modulari, cavo di alimentazione, manuale d'uso
Funzionalità	Tecnologia di regolazione "pull" (fornisce la corrente richiesta)
Compatibilità	Norma ErP 2013 (richiede BIOS aggiornato e configurazione del risparmio energetico)
Garanzia	Garanzia del produttore (fare riferimento al sito Seasonic per i dettagli)

Domande frequenti - Focus Plus Platinum 750 SEASONIC

Come installare correttamente l'alimentatore Seasonic Focus Plus Platinum 750?

Spegnere il computer, portare l'interruttore dell'alimentazione su O e scollegare il cavo di alimentazione. Aprire il case del PC, scollegare i vecchi cavi, quindi fissare l'alimentatore con le quattro viti fornite. La ventola deve essere rivolta verso la scheda madre (tranne che in case con aerazione dedicata). Collegare i connettori 20/24 pin ed EPS alla scheda madre, quindi i cavi periferici. Richiudere il case, ricollegare il cavo di alimentazione e accendere l'interruttore su I.

Cosa fare se l'alimentatore non si avvia dopo l'installazione?

Verificare che il cavo di alimentazione sia correttamente collegato alla presa e all'alimentatore, che la presa sia alimentata e che l'interruttore posteriore sia su I. Controllare tutti i collegamenti sulla scheda madre e le periferiche. Provare a commutare l'interruttore tra I e O più volte con un intervallo di 0,5 secondi per resettare l'alimentatore. Se il problema persiste, consultare www.seasonic.com.

Posso aprire l'alimentatore per ripararlo?

No, non aprire mai l'alimentatore. Contiene alte tensioni pericolose. Inoltre, l'apertura annulla la garanzia. In caso di problemi, contattare il supporto Seasonic o restituire il prodotto al punto vendita.

Quali cavi modulari posso usare con questo alimentatore?

Utilizzare solo i cavi modulari Seasonic forniti con l'alimentatore. L'uso di altri cavi potrebbe danneggiare i componenti e annullare la garanzia.

Come pulire l'alimentatore?

Scollegare l'alimentatore e utilizzare un panno asciutto e morbido per pulire l'esterno. Non utilizzare prodotti liquidi o abrasivi. Evitare di inserire oggetti nella griglia della ventola.

Qual è la durata della garanzia?

La garanzia copre i difetti di fabbricazione e i guasti dalla data di acquisto. Per conoscere la durata esatta in base alla propria regione, visitare www.seasonic.com/rma. La garanzia è annullata se l'involucro è stato aperto.

Questo alimentatore è compatibile con la mia scheda madre?

Sì, l'alimentatore rispetta lo standard ATX ed è compatibile con tutte le schede madri consumer. Dispone di un connettore principale 20/24 pin e di un connettore EPS 12V 4+4 pin. Verificare le esigenze specifiche della propria scheda madre (alcune richiedono doppio EPS).

Cosa fare se una periferica non riceve corrente?

Verificare le connessioni dei cavi modulari all'alimentatore e alla periferica. Se una periferica è difettosa, l'alimentatore non fornirà tensione a quel componente. Provare con un'altra periferica o cavo.

Come attivare la compatibilità ErP 2013?

Aggiornare il BIOS della scheda madre all'ultima versione e configurarlo secondo le raccomandazioni ErP 2013: attivare tutte le opzioni di risparmio energetico e disattivare l'opzione audio always-on. Consultare il manuale della scheda madre.

Posso usare questo alimentatore per uso esterno o all'aperto?

No, questo alimentatore è progettato per essere integrato in un computer in ambienti interni. Non è destinato all'uso esterno o all'aperto. Conservarlo in un ambiente asciutto e al riparo dall'umidità.

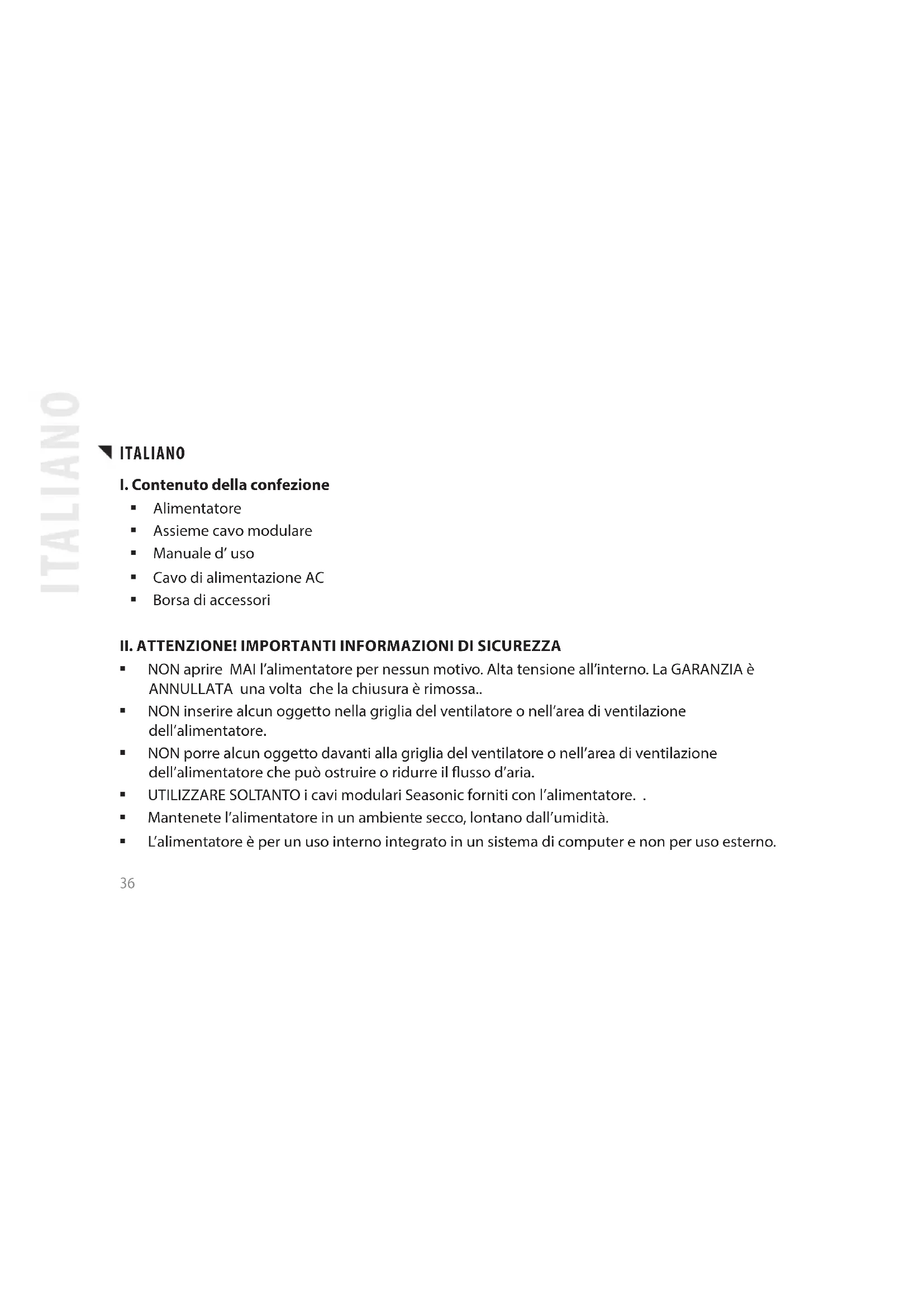

MANUALE UTENTE Focus Plus Platinum 750 SEASONIC

I. Contenuto della confezione

Alimentatore
Assieme cavo modulare
Manuale d'uso
Cavo di alimentazione AC
Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON après MAI l'alimentatore per nessun motivo. Alta tensione all'interno. La GARANZIA e ANNULLATA una volta che la chiusura è rimossa..
- NON insere alcun oggettto nella griglia del ventilatore o nell'area di ventilazione dell'alimentatore.
- NON porre alcun oggettodavanti alla griglia del ventilatore o nell'area di ventilazione dell'alimentatore che puo ostruire o ridurre il flusso d'aria.
- UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l'alimentatore.
Mantenetete l'alimentatore in un ambiente secco, Iontano dall'umidità.
L'alimentatore è per un uso interno integrato in unsystema di computer e non per uso esterno.

III. RIMOZIONE DELL'ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:
2. 1. Assicurati che il loro sistema sia complemente spento; selezionare l'interruttore della potenza AC dell'alimentatore su "O" (OFF) e disconnetti il cavo di alimentazione alla presa AC.
3. 1. Apr il contentitore del computer (per favore consulta il manuale del costruttore)
4. 1. Disconnetti attendamente tutti i connettori dell'alimentatore alla scheda madre e delle periferiche.
5. 1. Svita le viti di montaggio che assicurano l'alimentatore al pannello posteriore del contentitore.
6. 1. Rimuovi attentamente l'alimentatore dal contentitore.

IV. INSTALLAZIONE DELL'ALIMENTATORE

1. Posizione l'alimentatore Seasonic nell'ismo spazio fornito all'interno del contentitore e usa le quattro viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contentitore. Non stringere troppo le viti.

a. Per gli alimentatori con il ventilatore incorpore, la copertura superiore lato ventilatore dovrebbe essere di fronte alla schedà madre ( dipende dal tipo di contentitore del computer, quello cui significare in alto od in basso riferito alla copertura del ventilatore).

b. Per gli alimentatori alla ventilatore, Seasonic raccomanda di montarli nel contentatore del computer con la copertura della ventilazione affacciata verso l'ALTO. Comunque, sono previsti degli ulteri fori per le viti di montaggio nella parte posteriore dell'alimentatore per permettere un montaggio inverso, se necessario.

1. Connessione della schedad madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere insertiti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loroippo.
b. Connetti il terminale del connettore convertibile a 24/20 pin dell'alimentatore al corretto ricettore nell'dell'alimentatore.
c. Connetti la parte finale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre.
d. Connetti il connettore +12V a 4 pin e il connettore EPS +12v , se necessario.
e. Se il loro sistema richiede doppi connettori EPS + 12V, collega la parte finale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell'alimentatore. Poi connetti la parte finale del connettore a 8 pin della schedà madre alla schedà madre.

1. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all'alimentatore e l'alto al componente.
b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inserti in un solo modo

c. Assicurati che i connettori siano strettamente serrati.

1. Chiudi il contentatore del computer secondo il manuale del costruttore
2. Inserisci il cavo AC fornito nella confezione ed aziona l'interrottore AC On/Off nel pannello posteriore dell'alimentatore verso la posizione "I" (On)
3. Ora sei pronto per far partire il suo computer alimentato da Seasonic

V. Ricerca Guasti

Se l'alimentatore non funziona correttamente, utilizes la seguente lista di controllo.

1. Verifica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all'alimentatore .
2. Assicurati che la sorgente AC sua ON
3. Verifica che l'interruttore ON/OFF nel pannello posteriore dell'alimentatore sia in posizione ON "I"
4. Verifica ed assicurate la connessione di tutti i connettori della schedamadre e delle periferiche
5. L'interrottore AC nel pannello posteriore dell'alimentatore può essere azionato alternativamente con un ritardo di 0,5 sec tra "I" ed "O" per assicurarsi che l'alimentatore sia azzerato.
6. Se ora trovi dificoltà nel far funzionare correttamente l'alimentatore, visitate la pagina www.seasonic.com per ulteriori istruzioni di supporto tecnico.

Note

L'operazione dell'alimentatore è una Tecnologia "pull", che significica che l'unità fornisce sostanto la potenza richiesta alla schedà madre e dai componenti diSYSTEMA.
Se c'è un malfunzionamento della schedà madre, l'alimentatore non si accende.
Se c'è un malfunzionamento di un componente periferico, l'alimentatore non fornisce potenza a quel particolare componente..
- Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della schedà madre e configura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l'audio " sempre acceso". Consulta il produttore di schedà madre per ulteriore assistenza.

VI. Garanzia

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione alla data di acquire. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione si riparare le unità, o sostuire i componenti guasti con parti di simili od equali prestazioni, a condizione che:

Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata.
Il prodotto è stato utilizzato in accordoagli scopi previsti dal costruttore

Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi.
- La copertura del prodotto non è stata mai rimossa e l'adesivo di garanzia non sia stato rotto. Per dettagli addizzionali, visitate la pagina www.seasonic.com/rma

Note

I termini della garanzia possono variare tra le differenti regioni geografiche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l'accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità, espresso od implicita, per qualiasi danno (i) che cui (posso) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualiasi erre od omissione durante l'installazione o la rimozione dell'alimentatore o dovuti a qualiasi difetto o guasto del prodotto stesso.

Visita la nostra homepage www.seasonic.com per ulteriori dettagli.
