MANUALE UTENTE FCXP645NX CANDY

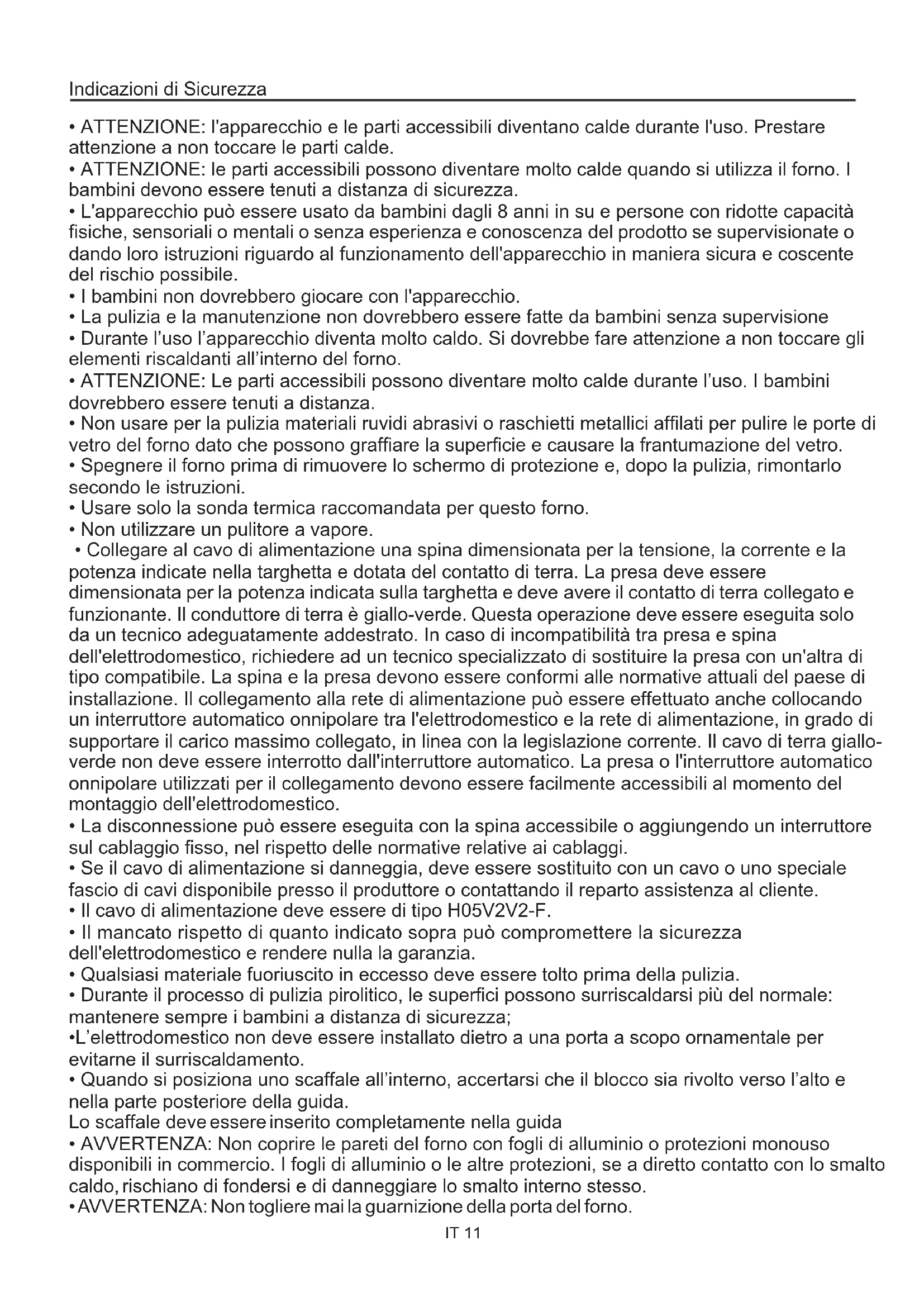

• ATTENZIONE: le parti accessibili possono diventare molto calde quando si utilizza il forno. I bambini devono essere tenuti a distanza di sicurezza.

• L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.

• I bambini non dovrebbero giocare con l'apparecchio.

• La pulizia e la manutenzione non dovrebbero essere fatte da bambini senza supervisione

• Durante l’uso l’apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all’interno del forno.

• ATTENZIONE: Le parti accessibili possono diventare molto calde durante l’uso. I bambini dovrebbero essere tenuti a distanza.

• Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affilati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.

• Spegnere il forno prima di rimuovere lo schermo di protezione e, dopo la pulizia, rimontarlo secondo le istruzioni.

• Usare solo la sonda termica raccomandata per questo forno.

• Non utilizzare un pulitore a vapore.

• Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è giallo-verde. Questa operazione deve essere eseguita solo da un tecnico adeguatamente addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un tecnico specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di installazione. Il collegamento alla rete di alimentazione può essere effettuato anche collocando un interruttore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente. Il cavo di terra giallo- verde non deve essere interrotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilmente accessibili al momento del montaggio dell'elettrodomestico.

• La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interruttore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.

• Se il cavo di alimentazione si danneggia, deve essere sostituito con un cavo o uno speciale fascio di cavi disponibile presso il produttore o contattando il reparto assistenza al cliente.

• Il cavo di alimentazione deve essere di tipo H05V2V2-F.

• Il mancato rispetto di quanto indicato sopra può compromettere la sicurezza dell'elettrodomestico e rendere nulla la garanzia.

• Qualsiasi materiale fuoriuscito in eccesso deve essere tolto prima della pulizia.

• Durante il processo di pulizia pirolitico, le superfici possono surriscaldarsi più del normale: mantenere sempre i bambini a distanza di sicurezza;

• L’elettrodomestico non deve essere installato dietro a una porta a scopo ornamentale per evitarne il surriscaldamento.

• Quando si posiziona uno scaffale all’interno, accertarsi che il blocco sia rivolto verso l’alto e nella parte posteriore della guida. Lo scaffale deve essere inserito completamente nella guida

• AVVERTENZA: Non coprire le pareti del forno con fogli di alluminio o protezioni monouso disponibili in commercio. I fogli di alluminio o le altre protezioni, se a diretto contatto con lo smalto caldo, rischiano di fondersi e di danneggiare lo smalto interno stesso.

• AVVERTENZA: Non togliere mai la guarnizione della porta del forno. Indicazioni di Sicurezza IT 11Avvertenze Generali

1.1 Suggerimenti sulla sicurezza

1.2 Sicurezza elettrica

1.5 Gestione dei rifiuti

1.6 Dichiarazione di conformità

Descrizione del Prodotto

3.1 Descrizione del display

3.2 Modalità di cottura

4.1.Note generiche di pulizia

• Rimozione e pulizia delle griglie

• Rimozione dello sportello del forno

• Rimozione e pulizia della porta in vetro

• Sostituzione della lampadina Pulizia e Manutenzione del Forno

Risoluzione dei problemi

Sommario IT 12Vi ringraziamo per aver scelto uno dei nostri prodotti. Per utilizzare il forno in modo ottimale è consigliabile leggere con attenzione questo manuale e conservarlo con cura per ogni ulteriore consultazione. Prima di installare il forno, prendere nota del numero di serie in modo da poterlo comunicare al personale del servizio di assistenza in caso di richiesta di intervento. Dopo aver rimosso il forno dall’imballaggio, verificare che non abbia subito danni durante il trasporto. In caso di dubbi, non utilizzare il forno e richiedere l’assistenza di un tecnico qualificato. Tenere tutto il materiale da imballaggio (sacchetti di plastica, polistirolo, chiodi) fuori dalla portata dei bambini. Alla prima accensione del forno può svilupparsi fumo di odore acre, causato dal primo riscaldamento del collante dei pannelli d’isolamento avvolgenti il forno: si tratta di un fenomeno assolutamente normale e, in caso si verificasse, occorre attendere la cessazione del fumo prima di introdurre le vivande. Il produttore declina ogni responsabilità in caso di mancata osservanza delle istruzioni contenute in questo documento. NOTA: le funzioni, le proprietà e gli accessori dei forni citati in questo manuale possono variare a seconda dei modelli.

1. Avvertenze Generali

1.1 Suggerimenti sulla Sicurezza

Utilizzare il forno solo per lo scopo per cui è stato progettato, ossia solo per la cottura di alimenti; qualsiasi altro utilizzo, ad esempio come fonte di riscaldamento, è considerato improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli. L’uso di un qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali: - non tirare il cavo di alimentazione per staccare la spina della presa di corrente; - non toccare l’apparecchio con mani o piedi bagnati o umidi; - in generale è sconsigliabile l’uso di adattatori, prese multiple e prolunghe; - in caso di guasto e/o cattivo funzionamento dell’apparecchio, spegnerlo e non manometterlo.

1.2 Sicurezza Elettrica

FARE EFFETTUARE I COLLEGAMENTI ELETTRICI AD

UN’ELETTRICISTAO TECNICO QUALIFICATO. La rete di alimentazione a cui viene collegato il forno deve essere conforme con le normative in vigore nel paese di installazione. Il produttore declina ogni responsabilità per eventuali danni derivanti dalla mancata osservanza di tali disposizioni. Il forno deve essere collegato alla rete elettrica tramite una presa a muro con messa a terra o tramite un sezionatore con più poli, a seconda delle disposizioni in vigore nel paese di installazione. La rete elettrica deve essere protetta mediante fusibili idonei e devono essere utilizzati cavi con una sezione trasversale idonea a garantire una corretta alimentazione del forno. COLLEGAMENTO Il forno viene fornito con un cavo di alimentazione che deve essere collegato solo a una rete elettrica con una tensione di 230 VCA tra le fasi o tra la fase e il neutro. Prima di collegare il forno alla rete elettrica, è indispensabile controllare: - la tensione di alimentazione indicata sul misuratore; - l’impostazione del sezionatore. Il filo di messa a terra collegato al morsetto di terra del forno deve essere collegato al morsetto di terra della rete elettrica. ATTENZIONE Prima di collegare il forno alla rete elettrica, far controllare la continuità della messa a terra della rete elettrica ad un elettricista qualificato. Il produttore declina ogni responsabilità per eventuali incidenti o altri problemi derivanti dal mancato collegamento a terra del forno o dal suo collegamento ad una messa a terra con una continuità difettosa. NOTA: poiché il forno potrebbe richiedere interventi di assistenza, è consigliabile prevedere la disponibilità di un’ulteriore presa a muro a cui collegare il forno dopo che è stato rimosso dallo spazio in cui è stato installato. Il cavo di alimentazione deve essere sostituito solo dal personale dell’assistenza tecnica o da tecnici con qualifiche analoghe.

Dopo l’uso sono su cienti alcune semplici operazioni di puliziaffi per mantenere il forno perfettamente pulito. Non rivestire le pareti del forno con fogli d’alluminio da cucina o fogli monouso commerciali, perché potrebbero fondersi a contatto con le superfici in smalto caldo e danneggiare le superfici in smalto all’interno del forno. Per evitare di sporcare eccessivamente il forno e prevenire la di usione di fumo maleodorante, èff consigliabile non utilizzare il forno a temperature molto alte. E’

Il produttore non è obbligato ad occuparsi dell’installazione. Gli eventuali interventi di assistenza, necessari per correggere problemi dovuti ad un’errata installazione, non sono coperti da garanzia. L’installazione deve essere e ettuata da un tecnicoff qualificato e in conformità con queste istruzio- ni. Un’installazione impropria potrebbe causare infortuni alle persone, agli animali domestici o danni alle attrezzature. Il produttore declina ogni responsabilità per eventuali lesioni o danni dovuti ad un’errata installazione. Il forno può essere installato sopra una colonna o sotto a un piano di lavoro. Prima di fissare in posizione il forno, verificare che lo spazio attorno allo stesso sia su ciente a garantire la circolazioneffi del flusso di aria fresco necessario a garantire il ra reddamentoff del forno e la sicurezza dei componenti interni. Realizzare le aperture indicate nell’ultima pagina del manuale, a seconda del tipo di installazione.

1.5 Gestione dei rifiuti e rispetto dell’ambiente

Questo apparecchio è contrassegnato in conformità alla Direttiva europea 2012/19/EU sulle apparecchiature elettriche ed elettroniche (WEEE). I WEEE contengono sia sostanze inquinanti (che possono provocare conseguenze negative sull’ambiente) che componenti di base (che possono essere riutilizzati). E’ importante che i WEEE siano soggetti a trattamenti specifici per rimuovere e smaltire correttamente tutti gli inquinanti e recuperare tutti i materiali. I singoli possono giocare un ruolo importante nell’assicurare che i WEEE non diventino un problema ambientale; è essenziale seguire alcune regole di base: - i WEEE non devono essere trattati come rifiuti domestici; - i WEEE devono essere portati ai punti di raccolta appositi gestiti dal comune o da società registrate. In molti paesi, per i WEEE di grandi dimensioni, potrebbe essere presente la raccolta domestica. Quando si acquista un nuovo apparecchio, quello vecchio potrebbe essere restituito al rivenditore che deve acquisirlo gratuitamente su base singola, sempre che l’apparecchio sia del tipo equivalente e abbia le stesse funzioni di quello acquistato.

RISPARMIARE E RISPETTARE L’AMBIENTE

Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quanto necessario, perché vi sono dispersioni di calore ogni volta che viene aperta. Per risparmiare molta energia sarà su ciente spegnere il forno dai 5 aiffi 10 minuti prima della fine del tempo di cottura pianificato, e servirsi del calore che il forno continua a generare. Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia. Se si dispone di un contratto di energia elettrica a tariffa oraria, il programma “cottura ritardata” renderà più semplice il risparmio spostando l’avvio del programma negli orari a tariffa ridotta.

1.6 Dichiarazione di conformità

Tutti i componenti di questo elettrodomestico destinati a venire a contatto con gli alimenti sono conformi con le disposizioni della Direttiva CEE 89/109. Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto. generalmente preferibile imposta- re un tempo di cottura più lungo e utilizzare una temperatura più bassa. Oltre agli accessori forniti con il forno, è consigliabile utilizzare piatti e teglie resistenti alle alte temperature. IT 132. Descrizione del Prodotto

1. Pannello di controllo

2. Posizioni ripiani (castelletto se previsto)

5. Ventola (dietro alla piastra di acciaio)

Leccarda Sostiene teglie e piatti. Raccoglie i residui che gocciolano durante la cottura di alimenti con i grill.

PULIZIAPRELIMINARE Pulire sempre il forno prima di utilizzarlo per la prima volta. Pulire le superfici esterne con un panno morbido leggermente inumidito. Lavare tutti gli accessori e pulire l’interno del forno con del detergente per piatti ed acqua calda. Verificare che il forno sia vuoto, impostare la temperatura massima e lasciarlo acceso per almeno 1 ora, così da rimuovere tutti gli odori normalmente presenti nei forni nuovi. IT 14 Griglie a filo laterale

3. Utilizzo del Forno

3.1 Descrizione del display

ATTENZIONE: la prima operazione da eseguire dopol’installazione o dopo una interruzione di corrente (tali situazioni si riconoscono perchè sul dispay lampeggia l’ora 12:00 ) è la regolazione dell’ora, come di seguito descritto.•Premere il tasto centrale 4 volte.•Imposta l'ora con i tasti "- " "+".•Lasciare i tasti.ATTENZIONE: Il forno funziona solo se impostato in modalitàmanuale o cottura programmata.1- Timer contaminuti2- Regolazione dell'ora3- Tempo di cotturaFine cottura4- Display temperatura e tempo5- Comandi di regolazione deldisplay LCD6- Manopola del termostato7- Manopola del selettore difunzioneBLOCCOBAMBINO FUNZIONE COME SI ATTIVA COME SI SPEGNE COSA FA A COSA SERVE CONTAMINUTI DURATA COTTURA FINE COTTURA

• Premere il tasto centrale1 volta.•Premere i tasti " " " "-+per regolare la durata•Lasciare i tasti•Al termine della durataimpostata la funzione sispegne da sola ed avvisacon un segnale sonoro (ilsegnale sonoro si ferma dasolo; per fermarlo subitopremere il tasto) SELECT.•Da un segnale sonoro altermine di un tempostabilito•Durante il funzionamentoil display visualizza iltempo rimanente.•Permette di utilizzare ilprogrammatore del fornocome una sveglia (puòessere usato con fornofunzionante o spento.•Premere il tasto centrale2 volte•Premere i tasti " " " "-+per regolare la durata•Lasciare i tasti•Selezionare la funzionedi cottura con lamanopola commutatore•Al termine della durataimpostata il forno si spegneda solo; se deve esserefermato prima si deveportare la manopolacommutatore in posizioneO oppure portare a 0:00 ladurata della cottura(tasti SELECT e " " " ").-+•Permette di impostare ladurata della cottura delcibo inserito nel forno•Per visualizzare il temporimanente premere iltasto SELECT.•Per modificare il temporimanente premere iltasto SELECT +" " " "-+
• Per interrompere il segnale premere un tasto qualsiasi. Premere il tasto centrale per tornare alla funzione orologio.
• Premere il tasto centrale3 volte•Premere i tasti " " " "-+per regolare l’ora di finecottura•Lasciare i tasti•Selezionare la funzionedi cottura con lamanopola commutatore•All’ora impostata il fornosi spegne da solo; se deveessere fermato primaè necessario portare lamanopola commutatorein posizione O.
• Permette di memorizzare l’ora di fine cottura

• Per visualizzare l’ora programmata premere il tasto centrale 3 volte

• Per modificare l’ora programmata premere i tasti SELECT + " " " "-+
• Tipicamente si utilizza questafunzione con la funzione DURATACOTTURA–ad esempio il cibo desiderato deve cuocere per 45 minuti e desidero che sia pronto per leore 12:30; in tal caso:
• Al termine della durata impostata il forno si spegne automaticamenteed avvisa con un segnale sonoro. Selezionare la funzione di cottura desiderata Impostare la durata cottura a 45 minuti ( )"" ""-+ Impostare la fine cottura alle ore 12:30 ( )"" ""-+La cottura avrà auto-maticamente inizio alle 11:45 (12:30 meno 45 minuti), all’ora impostata come fine cottura il forno si spegne automaticamente.ATTENZIONE: impostando solo lafine cottura e non la durata della cottura, il forno si accenderà subito e si spegnerà all’ora di fine cottura impostata.•Tenere premuto per 5secondi il tasto (+), Daquesto momento loschermo visualizzaalternativamente “STOP”e il tempo preimpostato.•Tenere premuto per 5secondi il tasto (+). Daquesto momento tutle lefunzioni sono riabilitate.Funzione (a seconda del modello) Manopola commutatore 40 ÷ 40 50 ÷ 280 50 ÷ 240 50 ÷ 240 50 ÷ 230 L1 ÷ L5 150 ÷ 220 LAMPADA: accende la luce interna. GRILL + VENTOLA: l'utilizzo del turbo-grill richiede la porta chiusa. Utilizzando la ventilazione e la resistenza grill contemporaneamente, si cuociono perfettamente grandi porzioni di cibo, come arrosti, pollame, ecc. Mettere la griglia a metà del forno e posizionare la leccarda sotto di essa per raccogliere i grassi. Assicuratevi che il cibo non sia troppo vicino al grill. Girare la carne a metà cottura. SCONGELAMENTO: questa posizione permette di far circolare l’aria a temperatura ambiente intorno al cibo surgelato facendolo così scongelare in pochi minuti senza modificare od alterare il contenuto proteico. CONVEZIONE NATURALE: sono in funzione le resistenze superiore e inferiore. È la cottura tradizionale, ottima per arrostire cosciotti, selvaggina, ideale per biscotti, mele al forno e per rendere i cibi molto croccanti. FORNO VENTILATO: l’aria calda viene ripartita sui diversi ripiani. E’ ideale per cuocere contemporaneamente diversi tipi di cibo (carne, pesce), senza miscelare sapori e odori. Cottura delicata - indicata per pan di spagna, torte Margherita, pasta sfoglia, ecc... SUOLAVENTİLATA: adatta per cotture delicate (torte-soufflè). GRILL: Grigliatura tradizionale a porta chiusa: con questa funzione viene inserita la resistenza del grill. Ottima nella cottura di carni di medio e piccolo spessore (salsicce, costine, bacon). Intervallo di T°

3.2 Modalità di cottura

• Programma di prova secondo CENELEC EN 60350-1 utilizzato per la definizione della classe energetica. IT 16 50 ÷ 230 PIZZA: Il calore avvolgente in questa funzione ricrea un ambiente simile a quello dei forni a legna di pizzeria.4. Pulizia e manutenzione del forno

4.1 Note generiche di pulizia

La vita di servizio dell’apparecchio si allunga se questo viene pulito ad intervalli regolari.Attendere che il forno si ra reddi prima di e ettuareffff le operazioni di pulizia manuali. Non utilizzare mai detergenti abrasivi, pagliette di ferro o oggetti appuntiti per lapulizia, per non danneggiare in modo irreparabile le parti smaltate.Utilizzare solo acqua, sapone o detergenti a base di candeggina (ammoniaca).

E’ consigliabile pulire lo sportello in vetro con carta assorbente da cucina dopo ogni utilizzo del forno. Per rimuovere le macchie più ostinate, è possibile anche utilizzare una spugna imbevuta di detergente ben strizzata e sciacquare con acqua.

GUARNIZIONE DELLO SPORTELLO DEL FORNO

Se sporca, la guarnizione può essere pulita con una spugna leggermente inumidita. ACCESSORI Pulire gli accessori con una spugna imbevuta con acqua e sapone, sciacquarli e asciugarli : evitare di usare detergenti abrasivi. VASCHETTADI GOCCIOLAMENTO Dopo l’uso del grill, rimuovere la vaschetta dal forno. Versare il grasso caldo in un contenitore e lavare la vaschetta in acqua calda, utilizzando una spugna e del detergente per piatti. Se rimangono dei residui di grasso, immergere la vaschetta in acqua e detergente. In alternativa, è possibile anche lavare la vaschetta nella lavastoviglie oppure utilizzare un detergente per forni di tipo commerciale. Non reinserire mai una vaschetta sporca nel forno.

RIMOZIONE DELLO SPORTELLO DEL FORNO

1.Aprire lo sportello anteriore. 2.Aprire i morsetti dell’alloggiamento della cerniera sul lato destro e sinistro dello sportello anteriore, premendoli verso il basso.

3. Installare nuovamente lo sportello eseguendo la procedura all’inverso.

RIMOZIONE E PULIZIADELLE GRIGLIE

1. Svitare in senso antiorario i dadi zigrinati.

2. Rimuovere le griglie tirandole verso se stessi.

3. Pulire le griglie lavandole in lavastoviglie o con una spugna bagnata e asciugandole subito dopo.

4. Dopo aver pulito le griglie, installarle nuovamente, fissando i dadi zigrinati.

1.Aprile la porta del forno.

2.3.4. Bloccare le cerniere, rimuovere le viti e rimuovere la copertura metallica superiore tirandola verso l’alto.

5.6. Rimuovere il vetro, estraendolo con molta cura, dalla controporta del forno (NB: nei forni pirolitici, rimuovere anche il secondo e terzo vetro (se presente)). 7.Al termine della pulizia o sostituzione riassemblare le parti nell’ordine opposto alla rimozione. Su tutti i vetri, l’indicazione ”Low-E” deve essere correttamente leggibile e posizionata sul lato sinistro della porta, vicino alla cerniera laterale sinistra. In questo modo, l’etichetta stampata del primo vetro rimarrà interna alla porta. IT 18SOSTITUZIONE DELLALAMPADINA1. Scollegare il forno alla rete.2.Allentare la copertura in vetro, svitare la lampadina e sostituirla con una nuova dello stesso modello.3. Una volta sostituita la lampadina difettosa, riavvitare la copertura in vetro.

5. Risoluzione dei Problemi

Il forno non si scalda L’orologio non è impostato Impostare l’orologio Il blocco bambini è attivo Le regolazioni necessarie non sono impostate Disattivare il blocco bambini Assicurarsi che le impostazioni necessarie siano corrette Il forno non si scalda Il forno non si scalda Vapore e condensa sul pannello interfaccia utente Pulire con un panno in microfibra il pannello interfaccia utente per togliere lo strato di condensa. Nessuna reazione quando si usa l'interfaccia utente di tipo touch IT 19• ADVERTENCIA: El aparato y sus componentes accesibles se calientan durante el uso. Se debe tener cuidado de no tocar los elementos calefactores.

Il produttore declina ogni responsabilità per inesattezze contenute nel documento stampato per errori di trascrizione contenuti in questa brochure. Inoltre, si riserva il diritto di apportareo modifichealprodotto,nell'interessedeiconsumatori,senzaalcunpregiudizioperlasuasicurezza funzionalità.o The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out modifications to products as required,includingtheinterestsofconsumption,withoutprejudicetothecharacteristicsrelatingtosafetyorfunction.
