MANUALE UTENTE 32901746 HAIER

tung Manuale dell’utente Gebrauchsanleitung Manuel d'utilisation IT DE FRtung Manuale dell’utente IT4 Grazie per aver scelto questo prodotto. Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni. La lettura completa di questo libretto permetterà un utilizzo corretto e sicuro dell’apparecchiatura e darà anche utili

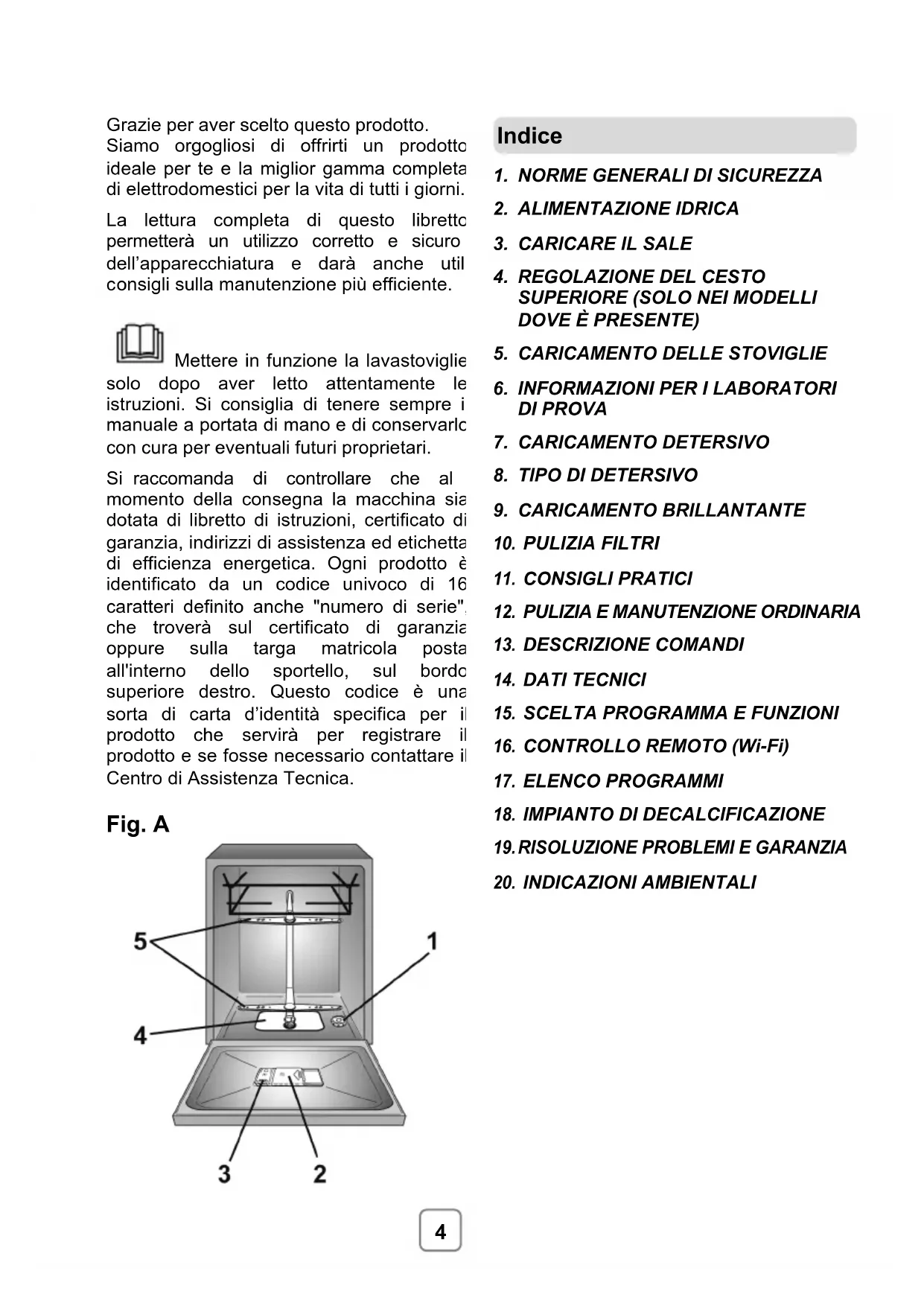

onsigli sulla manutenzione più efficiente. Mettere in funzione la lavastoviglie solo dopo aver letto attentamente le istruzioni. Si consiglia di tenere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari.

Si raccomanda di controllare che al momento della consegna la macchina sia dotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Ogni prodotto è identificato da un codice univoco di 16 caratteri definito anche "numero di serie", che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. Questo codice è una sorta di carta d’identità specifica per il prodotto che servirà per registrare il prodotto e se fosse necessario contattare il Centro di Assistenza Tecnica.

ALIMENTAZIONE IDRICA

INFORMAZIONI PER I LABORATORI

IMPIANTO DI DECALCIFICAZIONE

INDICAZIONI AMBIENTALI Indice5

Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici altri ambienti di lavoro; − negli agriturismi; − dai clienti di hotel, motel o altre aree residenziali simili; − nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale. per il mercato UE. L'elettrodomestico può essere utilizzato da persone di almeno 8 anni e da persone affette da limitazioni delle capacità fisiche, sensoriali o mentali, senza esperienza o conoscenza del prodotto, solo sotto supervisione e dopo averle istruite sull'uso dell'elettrodomestico, in maniera sicura e consapevole dei possibili rischi.

per mercati Extra UE. Il forno non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e sufficiente conoscenza del suo utilizzo, a meno che ciò avvenga sotto la supervisione di una persona responsabile della loro sicurezza o siano state date istruzioni relative al suo utilizzo. Verificare sempre che i bambini non giochino con l’unità. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.

I bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o da un assemblaggio speciale, disponibile presso il costruttore o il suo servizio assistenza tecnica.6

Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati.

La pressione idrica deve essere compresa tra un minimo di 0,08 MPa ed un massimo di 1 Mpa. Assicurarsi che nessun tappeto ostruisca la base della lavastoviglie né i condotti di ventilazione.

Dopo l’installazione, l’apparecchio deve essere posizionato in modo che la spina sia raggiungibile.

Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).

Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore. Per il numero massimo di coperti vedere la relativa targhetta allegata al prodotto.

I dati elettrici (tensione di alimentazione potenza assorbita) sono riportati nella targhetta dati apposta sul prodotto.

Assicurarsi che l'impianto elettrico sia provvisto di messa a terra, che la presa di corrente sia conforme alle normative nazionali e che la spina e la presa di alimentazione corrispondano. La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone cose derivanti dal mancato allacciamento alla linea di terra.

Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.

L'uso di adattatori, prese multiple e/o prolunghe è fortemente sconsigliato.

Prima di qualsiasi intervento di pulizia e manutenzione della lavastoviglie, togliere la spina e chiudere il rubinetto dell’acqua. Non tirare il cavo di alimentazione o l’apparecchio stesso per staccare la spina dalla presa di corrente. ATTENZIONE: L'apparecchio non deve essere

alimentato tramite un dispositivo

di commutazione esterno, come un temporizzatore, o connesso ad un circuito che viene regolarmente acceso e spento.

Collegamento elettrico e prescrizioni di sicurezza7

Non lasciare la lavastoviglie esposta a pioggia, sole o ad altri agenti atmosferici. Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento. In caso di trasloco, non sollevare la lavastoviglie dalla porta; durante il trasporto, non appoggiare mai la porta al carrello di trasporto. Si consiglia di sollevare la lavastoviglie in due persone.

La lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio e ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.

Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.

In ogni caso di guasto e/o di malfunzionamento, si consiglia di spegnere la lavastoviglie, chiudere il rubinetto dell’acqua e non manomettere l’apparecchio. Contattare immediatamente il Centro Assistenza Tecnica, richiedendo solo ricambi originali. Il mancato rispetto di quanto sopra, può compromettere la sicurezza dell’apparecchio.

Qualora fosse necessario trasportare manualmente la macchina disimballata, non impugnare la porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore. Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto.

ATTENZIONE: Coltelli e altri utensili con l'estremità appuntite devono essere collocati nel cesto con

le punte rivolte verso il basso

o in posizione orizzontale. ATTENZIONE: Durante il lavaggio, l’acqua può raggiungere temperature molto elevate.8

Rimuovere tutti gli elementi che compongono l’imballaggio.

Non installare o utilizzare la lavastoviglie se risulta danneggiata.

Rispettare le istruzioni di installazione all’interno della Quick Guide fornita insieme al prodotto.

ATTENZIONE: Assicurarsi che il prodotto prima del primo avvio sia installato in posizio

orizzontale per mezzo dei piedini regolabili. Verificare la posizione orizzontale con una livella. ATTENZIONE: (solo su modelli per libera installazione). Nel caso fosse necessario rimuovere il piano di lavoro per installare la lavastoviglie

in un vano di una cucina componibile, contattare i nostri Centri Assistenza Tecnica Autorizzati. ATTENZIONE: (solo su modelli da incasso o semi integrate) Non collegare la lavastoviglie

alla rete elettrica finché non sia stato completamente installato il pannello frontale. In caso contrario potrebbe sussistere un pericolo elettrico. ATTENZIONE: (solo su modelli da incasso o semi integrate) Non collegare la lavastoviglie

alla rete elettrica finché tutte le operazioni di installazione non siano state eseguite secondo le "NOTE TECNICHE

PER L'INSTALLAZIONE" fornite

con il prodotto. ATTENZIONE: Non lasciare gli elementi dell’imballaggio a portata dei bambini. Installazione9

In caso di rottura, il tubo deve essere sostituito con un ricambio originale disponibile presso il costruttore o il suo centro di assistenza

Togliere il dispositivo Antirimozione (A) Svitando la vite di Fissaggio (B). Rimuovere il tubo di Carico (C) svitando la Ghiera (D). Collegare il nuovo tubo carico avvitando la ghiera. Applicare il dispositivo antirimozione fissandolo con l’apposita vite.

ATTENZIONE: Accertarsi che la ghiera sia stata avvitata correttamente e che non ci siano perdite acqua. Dispositivo Antirimozione (Solo nei modelli dove è presente)

ATTENZIONE: Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati. Sostituzione del tubo di carico10

2. ALIMENTAZIONE IDRICA

I tubi di carico e scarico po ssono essere orientati indifferentemente verso destra o verso sinistra.

La pressione idrica deve essere compresa tra un minimo di 0.08 Mpa e un massimo di 1 MPa.

necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig.1)

La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata (fig.2)

Il tubo di carico "A"

ve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta.

Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.

Se la macchina vien e collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purché non superi i 60°C. L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.11

ALCUNI MODELLI , potrebbero essere presenti una o più delle seguenti caratteristiche:

WATERBLOCK (fig.3) Lo scopo del «Waterblock » è di rendere ancora più sicuro il Vostro apparecchio. Infatti, il «Waterblock» intercetta eventuali perdite d’acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o scoppi o tagli delle tubazioni di gomma e partic olarmente del tubo di carico dell’acqua. Come funziona Il fondo posto sotto l’elettrodomestico raccoglie eventuali perdite d’acqua che, trami

te un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all’acqua di fuoriuscire anche con il rubinetto aperto. Se la scatola "A" che contiene parti elettriche viene danneggiata, togliere immediatamente la presa di collegamento alla rete elettrica. Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura . Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

dispositivo posizionato sul tubo di carico che blocca l’afflusso dell’acqua se il tubo si deteriora; in tal caso, apparirà una tacca rossa nella finestrella "B" e sarà necessario sostituire il tubo. Per svitare la ghiera, premere il dispositivo di antisvitamento "C"

Tutte le lavastoviglie sono dotate di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantità in eccesso. Sicurezze idrauliche12

Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig.5).

Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev' essere posto ad una altezza minima di 40 cm.

Si raccomanda di predisporre il sifone antiodore (fig.5X) . Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il centro Assistenza Tecnica.

L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell' apparecchio durante il programma di lavaggio (fig.5Y).

Nel caso di installazione sottopiano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig.5Z).

Nell'installare la macchina controllare che i tubi di carico e scarico non siano piegati.

(Fig. A "1") La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale. Sul fondo della macchina, è sistemato il contenitore del sale che serve per rigenerare l'apparecchio decalcificatore. È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione. Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.

Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio.

Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.

Il contenitore ha una capacità di circa 1 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente.

Solo all'installazione della lavastoviglie, dopo aver rie mpito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore. Dopo ogni rifornimento di sale, È NECESSARIO far eseguire alla macchina un ciclo di lavaggio completo, oppure il programma AMMOLLO/PRELAVAGGIO.14

DOVE È PRESENTE) Tipo "A":

Ruotare i fermi anteriori "A" verso l'esterno;

Sfilare il cesto e rimontarlo nella posizione più alta;

Rimettere i fermi "A" nella posizione originale.

Con questa operazione, non si possono utilizzare i supporti mobili nella posizione alta. Tipo "A"

Tipo "B": (SOLO MODELLI CON EASY CLICK) Il cestello superiore è munito di un sistema di regolazione in altezza (vedere figura B)

Per sollevarlo: sollevare il cesto tenendolo per i lati, non appena si trova in posizione rialzata lasciare senza fare pressione sulle leve.

Per abbassarlo: tenere il cesto per i lati premere le due leve B ai lati del cestello e abbassare il cestello.

ATTENZIONE: Non rialzare o ribassare MAI il cestello agendo su un lato soltanto. ATTENZIONE: Accompagnare sempre il cesto durante la discesa fino alla posizione di arresto.

consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie. Durante il primo avvio, il cesto superiore si potrebbe trovare nella posizione superiore o inferiore. A seconda delle necessità di carico, posizionare il cesto nella posizione superiore o inferiore, seguendo le indicazioni riportate.15

Supporti mobili (Solo nei modelli dove è presente) Il cesto superiore (fig.1) è dotato di supporti mobili agganciati alla sponda laterale, A seconda delle necessità, si possono mettere in posizione aperta (A) per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli oppure in posizione abbassata (B) per avere maggiore spazio nel cestello superiore.

Sulle estremità dei supporti stessi (fig.2), si possono appendere i bicchieri a forma di calice.

Carico cesto superiore Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo. Esso può essere caricato con piatti dessert, tazze e bicchieri, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti.

Si consiglia di posizionare i piatti di dimensione maggiore, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.

Un esempio di carico standard giornaliero è rappresentato nella figura 3.

"Maxi-Ladle" (Solo nei modelli dove è presente) Questo accessorio (fig.4), è stato studiato per poter fornire l’ottimale posizione di lavaggio per tutti gli oggetti o strumenti che si utilizzano in cucina che risultano lunghi come coltelli del pane, mestoli e forchettoni.

ATTENZIONE: Dopo aver caricato il cesto assicurarsi che il braccio rotante ruoti liberamente senza urtare piatti o utensili da cucina.

Utilizzo del cesto superiore16 "TOTAL CARE+" (Solo nei modelli dove è presente) Total Care+, un set specifico di accessori per la cura degli oggetti più preziosi e delicati come cristalli, ceramiche, calici da vino e altro: Doppio supporto dedicato (sinistra e destra) inserito nel cestello superiore, separato dai portabicchieri, progettati con una superficie in gomma per proteggere i punti di contatto. Inoltre, un doppio set di supporti di protezione in gomma è posizionato nella parte inferiore del cesto dove i bicchieri sono a contatto con il cesto per la massima cura del lavaggio.

Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani e piatti fondi. Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig.10-11) assicurandosi che le posate stesse non impediscano la rotazione delle rampe o l’apertura della vaschetta del detersivo. Pettini regolabili (Solo nei modelli dove è presente) Nel cesto inferiore (fig.6), possono essere presenti dei pettini regolabili (C-D-E a secondo del modello) utili per garantire la migliore stabilità alle stoviglie.

Quando le dimensioni e la forma delle stoviglie o dei piatti non sono quelle standard si possono alzarle/abbassare (fig.7 e fig.8) per garantire la massima flessibilità di carico.

Un esempio di carico giornaliero è rappresentato nella fig.9. Utilizzo del cesto inferiore17

La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.

Il cesto portaposate è destinato a contenere le posate di ogni genere, escluse quelle di lunghezza tale da interferire con l’irroratore superiore. Le posate vanno disposte negli appositi spazi delle griglie superiori per consentire un ottimale passaggio dell’acqua. É possibile rimuovere le griglie superiori sollevandole e facendola scorrere all’interno della propria sede (fig.10).

É possibile regolare l’altezza della maniglia del cesto portaposate, tirando o spingendo la maniglia (fig.11).

Un'indicazione della posizione del cesto posate è data dalla figura 9.

Utilizzare il terzo cesto per caricare le posate, come da immagine (fig.12). Caricare i coltelli con il lato tagliente verso il basso.

In caso di necessità è possibile far scorrere o rimuovere i ripiani laterali del terzo cesto fig.13 e 14 in modo da creare spazio aggiuntivo nel cesto superiore per oggetti ingombranti come ad esempio i calici.

UTILIZZO DEL TERZO CESTO

(Solo nei modelli dove è presente)

ATTENZIONE: Coltelli e altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale. CESTO POSATE (Solo nei modelli dove è presente)18

In alcuni programmi di lavaggio (vedi tabella programmi) verrà attivato anche il terzo braccio lavante, posto sul fondo della lavastoviglie "POWER WASH". Questa funzione permette di lavare stoviglie particolarmente sporche, posizionandole direttamente nella zona del cesto sopra il "POWER WASH" (fig.15).

Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al seguente indirizzo: testinfo-dishwasher@candy.it Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere la targhetta dati).

POWER WASH (Solo nei modelli dove è presente)19

Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.

La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di sgancio (A): al termine di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego.

La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).

Se si utilizzano le pastiglie, è sufficiente una pastiglia. Inserire le pastiglie verificando che non interferisca con il sistema di apertura.

Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, spingendo nel senso della freccia fino a sentire lo scatto d'arresto.

Poiché i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.

Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale. ATTENZIONE: Nel cesto inferiore, non caricare le stoviglie in posizi one tale a impedire l'apertura dello sportellino o da non permettere

l'asportazione del detersivo. Caricare il detersivo Utilizzare esclusivamente detersivi in polvere, liquidi, gel, o in pastiglie specifici per lavastoviglie Il detersivo20

Nei programmi che hanno un ciclo di prelavaggio che richiedono una dose di detersivo aggiuntiva (vedere capitolo dei programmi di lavaggio), il detersivo addizionale deve essere versato nella sede apposita (C).

Caricamento del detersivo di prelavaggio nei programmi che lo richiedono21

I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, quindi nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi disciolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa utilizzazione del detersivo.

I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie. I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C già ad una temperatura inferiore.

I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non fosse così, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante).

Qualora si decida di utilizzare detersivi combinati ("3 in 1"/"4 in 1"/"5 in 1”, ecc.) che potrebbero rendere superfluo l’impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze: Leggere attentamente ed attenersi scrupolosamente alle istruzioni per l’uso e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare; L’efficacia dei prodotti che rendono non necessario l’utilizzo del sale dipende dalla durezza dell’acqua di alimentazione dell’apparecchio. Verificare allo scopo che la durezza dell’acqua sia compresa nell’intervallo di funzionamento indicato nelle istruzioni del detersivo. Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo. L’utilizzo improprio di questi prodotti potrebbe portare: Alla formazione di depositi di calcare nell’apparecchio e sulle stoviglie; A un degrado delle prestazioni di asciugatura e/o di lavaggio.

Si ricorda che l'uso dei detersivi combinati "PASTIGLIE" rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli). Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l’uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere). In questo caso, si raccomanda di: Riempire nuovamente i contenitori del sale e del brillantante; Eseguire un normale ciclo di lavaggio senza carico. Si evidenzia che ritornando all’utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell’acqua ritorni a funzionare in modo ottimale. Nel caso di reclami che possono essere legati direttamente all’impiego improprio di questi prodotti, non verrà fo rnita alcuna prestazione in garanzia. Detersivi combinati "PASTIGLIE" Detersivi combinati. Detersivi concentrati. Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente

Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.

A fianco della vaschetta del detersivo, si trova il contenitore del brillantante (fig.A "3"). Per aprire il coperchio, premere la linguetta sul coperchio del serbatoio brillantante e sollevarla.

Aggiungere brillantante fino all’indicazione Max.

Se è fuoriuscito il brillantante, rimuoverlo dalla vasca di lavaggio. Il brillantante fuoriuscito può provocare un'eccessiva formazione di schiuma durante il ciclo di lavaggio. Chiudere il coperchio del serbatoio del brillantante. Il coperchio si blocca nella sua posizione. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. Modelli dotati di display o di spia brillantante (a seconda dei modelli) Quando diviene necessario provvedere a riempire il contenitore del brillantante, sul display verrà visualizzato la mancanza di brillantante (nei modelli con display) o verrà visualizzato tramite l’accensione dell’apposita spia sul cruscotto.

Regolazione della quantità di brillantante

1. Accendere la macchina premendo il

2. Mantenere premuto il pulsante

"IMPOSTAZIONI (5Sec.)" si sentirà un breve suono. 3.Sul display compare la scritta "IMPOSTAZIONI".

Navigare nel sottomenu premendo i tasti

5. Scegliere la voce "BRILLANTANTE".

6. Premi "AVVIO/RESET" per

accedere ai livelli di regolazione.

Premi "SELEZIONE PROGRAMMI" per selezionare il valore (R1……R6). Con il livello R0 non vi è erogazione del brillantante. Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. La regolazione è stata impostata dalla fabbrica al livello 4 in quanto questo soddisfa la maggior parte dell'utenza. Caricare il brillantante Il brillantante23

Premi "AVVIO/RESET" per confermare.

9. Premere ON/OFF per confermare.

Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

Modelli non dotati di spia brillantante (a seconda dei modelli): è possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (B) posto sul contenitore di erogazione.

PIENO VUOTO riflesso scuro riflesso chiaro

Regolazione della quantità di brillantante E’ possibile regolare la quantità di brillantante utilizzata dalla lavastoviglie durante il lavaggio solamente tramite apposita APP scaricabile dal sito con l’ausilio dello smartphone.

Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

La regolazione è stata impostata dalla fabbrica al livello 2 in quanto questo soddisfa la maggior parte dell'utenza.24

(Fig. A "4") Il sistema filtrante è costituito da: - Bicchierino centrale, che trattiene le particelle più grosse di sporco; - Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un ottimo risciacquo;

Piastra, che filtra continuamente l'acqua di lavaggio. Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio.

Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario quindi estrarre il gruppo filtro sollevandolo verso l’alto (fig.1)

Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig.2) premendo i due tasti ai lati del bicchierino e estrarlo verso l'alto.

Rimuovere la piastra filtro (fig.3) e lavare il tutto sotto un getto di acqua (fig.4), eventualmente aiutandosi con uno spazzolino.

Rimontare la piastra e il gruppo filtri seguendo in senso inverso le operazioni precedenti, avendo cura di riavvitare correttamente i componenti per non pregiudicare il funzionamento della lavastoviglie.

Con il Microfiltro Autopulente , la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.25

Non usare la lavastoviglie senza filtri. ATTENZIONE: Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie. Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento

della macchina. Avere cura di riavvitare,

in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.26

11. CONSIGLI PRATICI

Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti. Non è necessario risciacquare le stoviglie prima di collocarle nella macchina. Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio. Sistemare le stoviglie con l'apertura rivolta verso il basso. Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio. Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente. Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie. Per il perfetto lavaggio di argenteria è necessario: a) sciacquarla appena dopo l'uso, soprattutto se è stata impiegata per maionese, uova, pesce, ecc.; b) non cospargerla con detersivo; c) non metterla a contatto con altri metalli.

Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con il massimo risparmio.

Per eliminare eventuali sprechi di energia,acqua o detersivo si raccomanda di utilizzare la massima capacità di carico della propria lavastoviglie .E possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico. Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO/PRELAVAGGIO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo. In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi. I programmi più efficienti in termini di consumo combinato di acqua e energia sono generalmente quelli che operano ad una temperatura più bassa e con una maggior durata.

È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato. Cosa non lavare. Consigli utili per risparmiare. Consigli per ottenere ottimi risultati di lavaggio.27

Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale. È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.

Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore. Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.

Suggerimenti al termine del programma. Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.28

PULIZIA E MANUTENZIONE

ORDINARIA Una corretta cura dell’elettrodomestico può prolungarne il ciclo di vita.

Scollegare la macchina dalla rete elettrica.

Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.

La lavastoviglie non richiede alcuna manutenzione speciale, poiché la vasca di lavaggio è autopulente. Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante. Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio con prodotti specifici per la pulizia e la cura della lavastoviglie. Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco. Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

1) togliere il braccio lavante superiore, svitando la ghiera da destra verso sinistra (fig.1);

2) Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig.2);

3) lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati (fig.3);

4) Rimontare i bracci lavanti nella identica

posizione, ricordando per quello superiore di riavvitare la ghiera da sinistra verso destra, assicurarsi che sia ruotato fino alla posizione di arresto e serrare a fondo (fig.4);

5) Sia la vasca che l'interno dello sportello

sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.

6) Per togliere le macchie si consiglia l'uso

di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.

Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica. Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1. eseguire un programma di lavaggio

senza stoviglie, ma con detersivo per sgrassare la macchina;

2. togliere la spina;

3. chiudere il rubinetto dell'acqua;

5. lasciare la porta leggermente aperta;

6. lasciare l'interno della macchina pulito;

7. se la macchina viene lasciata in

ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

Dopo l’uso. Non utilizzare attrezzi che possano deformare gli spruzzatori di uscita acqua.30

DATI TECNICI (vedi targhetta dati)

9 persone Min. 0,08 – Max. 1 Vedere targhetta dati

operti (EN 50242) Capacità con pentole e piatti

ressione nell’ impianto idraulico (MPa)

mpere fusibile / Potenza max assorbita / tensione di alimentazione DIMENSIONI INCASSO SCOMPARSA TOTALE 59,8x81,8 ÷ 89,8x55

DATI Larghezza x Altezza x Profondità (cm) Ingombro con porta aperta (cm)31

Per accendere e spegnere l’apparecchio premere tasto ON/OFF

Collegare la macchina alla rete.

Premere il pulsante "ON/OFF" .

Comparirà sul display la scritta "SET LANGUAGE" e successivamente "ENGLISH". Premendo i pulsanti "SELEZIONE PROGRAMMI

si può selezionare la lingua preferita.

Per accettare la scelta della lingua premere il tasto "AVVIO/RESET"

Subito dopo verrà visualizzato sul display il messaggio di "BENVENUTO".

Sul display apparirà il programma preimpostato "ECO".

Per adattare il ciclo di lavaggio al tipo di sporco delle stoviglie, scegliere il programma adatto selezionando i due tasti "SELEZIONE PROGRAMMI"

Selezionare se necessario le opzioni di lavaggio. Premere il tasto "AVVIO/RESET" .

Premendo il tasto ON/OFF, la macchina si accende e sul display compare il programma "ECO" oppure il programma che avete deciso di utilizzare, memorizzandolo all’accensione della lavastoviglie. (Per la memorizzazione del programma, vedere

Menù IMPOSTAZIONI" nell’ apposito paragrafo "FUNZIONE MEMO".

Modelli con Smart Loading Sensor Il programma "SMART AI - SMART AI PRO", grazie a un algoritmo che analizza in tempo reale il livello di carico delle stoviglie imposta automaticamente la temperatura e i tempi di lavaggio ideali ottimizzando i consumi d'acqua e di energia. Modelli con sensore di sporco (Solo nei modelli dove è presente) La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei programmi "AUTOMATICI" (vedi elenco programmi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle stoviglie. Il grado di torbidità dell’acqua è infatti correlato alla quantità di sporco presente sulle stoviglie. In questo modo viene garantito il miglior lavaggio, ottimizzando i consumi d'acqua e di energia. Programmi "AUTOMATICI" Accensioni successive ATTENZIONE: Nel caso che la macchina rimanesse accesa senza selezionare o avviare alcun programma, la lavastoviglie trascorso un tempo di 5 min. si spegnerà automaticamente. In questa fase rimarranno attivi solo i pulsanti "SELEZIONE PROGRAMMI" e "START/RESET". Prima accensione e selezione della lingua

Alcuni programmi utilizzano un sistema di lavaggio a impulsi o a intermittenza (a secondo del modello) che riduce i consumi, il rumore e migliora le prestazioni.

Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.

Se si vuole annullare e cambiare un programma già in corso, procedere nel seguente modo:

1. Tenere premuto per almeno 3 secondi il

2. Sul display viene visualizzato il conto

alla rovescia, mentre si tiene premuto il pulsante "RESET 3 -2 -1".

3. Sul display verrà visualizzato "RESET"

e verranno emessi dei segnali acustici.

4. Il programma in corso verrà annullato e

sul display compare il programma "ECO" oppure il programma che avete deciso di utilizzare, memorizzandolo all’accensione della lavastoviglie.

5. A questo punto sarà possibile impostare

un nuovo programma attraverso i tasti "SELEZIONE PROGRAMMI"

Durante lo svolgimento del programma, nel display viene visualizzato il tempo rimanente a fine ciclo e potrà essere visualizzato il nome del programma impostato, premendo un qualsiasi tasto a esclusione di "AVVIO/RESET" nome del programma scelto. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica.

La fine del programma verrà indicata tramite un 3 segnali della durata di 3 secondi intervallati da una pausa di 20 secondi, dopo un minuto la lavastoviglie si spegnerà, allo stesso tempo sul display. comparirà la scritta "FINE" per un minuto. Fine del programma Svolgimento del programma (solo per i modelli d’accosto)

ATTENZIONE: Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse,

ripristinare la dose nel contenitore. Annullamento di un programma in corso

ATTENZIONE: Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato. Interruzione di un programma Il funzionamento "intermittente" della pompa di lavag gio NON è indice di un malfunzionamento, ma è una caratteristica peculiare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.

Programmi "IMPULSE" o a "INTERMITTENZA" (Solo nei modelli dove è presente)33

Questo tasto permette di selezionare due differenti funzioni: MEZZO CARICO Pulsante "MEZZO CARICO" (Solo nei modelli dove è presente) Appositamente sviluppato per piccoli carichi leggermente sporchi che si adatta a circa la metà della capacità della lavastoviglie. Selezionando questa opzione, puoi risparmiare tempo, energia e acqua. Dopo aver selezionato il programma premere il tasto e si accenderà la spia. Se l'opzione non è compatibile col programma impostato si sentirà un suono. Solo nei modelli dove è presente la versione PRO è possibile in aggiunta scegliere il cesto di lavaggio. A ogni pressione del tasto mezzo carico verrà visualizzato sul display il cesto di lavaggio. Entrambi i cesti. Cesto inferiore. Cesto superiore.

IMPOSTAZIONI La lavastoviglie è regolata con determinate impostazioni di fabbrica. Tuttavia da menù impostazioni è possibile adattare i vari parametri alle proprie esigenze di lavaggio. Si possono regolare i seguenti parametri (LINGUA → PASTIGLIE → DECALCIFICATORE → BRILLANTANTE → INDICATORE ACUSTICO → FUNZIONE MEMO → LUCE INTERNA

• Solo nei modelli dove è presente

IMPOSTAZIONE DELLA LINGUA

2. Mantenere premuto il pulsante "OPZIONI" per circa 5 sec.

3. Sul display compare la scritta "IMPOSTAZIONI".

4. Premendo il tasto "SELEZIONE

PROGRAMMI" si potrà selezionare in successione i parametri da regolare.

5. Selezionare l’impostazione "LINGUA"

6. Premere il tasto "AVVIO/RESET"

per accedere alla settaggio della lingua.

7. Sul display appare la lingua "INGLESE".

8. Premere i pulsanti "SELEZIONE

PROGRAMMI" per scegliere la nuova lingua.

9. Premere il tasto "AVVIO/RESET"

per confermare l’impostazione della lingua scelta, verrà visualizzato sul display "LINGUA" e si sentirà un breve suono.

10. Per uscire dal menù premere il tasto

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Il 3° cesto nei modelli dove è presente risulterà sempre attivo. Pulsante opzione MEZZO CARICO/ IMPOSTAZIONI Solo nei modelli dove è presente l'opzione AUTO DOOR, durante la fase di asciugatura la porta si aprirà automaticamente e bisognerà attendere l'indicazione di fine ciclo prima di prelevare le stoviglie.34 PASTIGLIE

IMPOSTAZIONE OPZIONE "PASTIGLIE"

(Solo nei modelli dove è presente) Questa opzione permette l'utilizzo ottimale delle pastiglie ("3 in 1"/"4 in 1"/"5 in 1”, ecc.). Premendo questo pulsante , il programma di lavaggio impostato viene modificato, in modo da ottenere la migliore prestazione con l’uso delle pastiglie o dei detersivi combinati; inoltre, vengono disattivati gli indicatori di mancanza sale e brillantante.

2. Mantenere premuto il pulsante

"OPZIONI" per circa 5 sec.

4. Premendo il tasto "SELEZIONE

PROGRAMMI" si potrà selezionare in successione i parametri da regolare.

Selezionare l’impostazione "PASTIGLIE"

6. Premere il tasto "AVVIO/RESET"

per confermare il parametro scelto.

7. Premere i pulsanti "SELEZIONE

PROGRAMMI" per scegliere le due impostazioni: - SI - NO

- Se confermata l’impostazione "SI" verrà visualizzato sul display "PASTIGLIE" che scorrerà in continuazione e si accenderà la relativa spia sul display. - Se confermata l’impostazione "NO", verrà visualizzato sul display "PASTIGLIE" e la spia sul display risulterà spenta.

9. Per uscire dal menù premere il tasto

INDICATORE ACUSTICO SELEZIONI E

IMPOSTAZIONI L’attivazione/disattivazione della segnalazione acustica alla pressione dei tasti utilizzati per la selezione e l’impostazione delle funzioni e opzioni di lavaggio può essere effettuata nel seguente modo (è attivata di default).

2. Mantenere premuto il pulsante

"OPZIONI" per circa 5 sec.

4. Premendo il tasto "SELEZIONE

PROGRAMMI" si potrà selezionare in successione i parametri da regolare.

Selezionare l’impostazione "INDICATORE ACUSTICO"

ATTENZIONE: La segnalazione acustica rimarrà

sempre attiva all’accensione e allo spegnimento della macchina, alla partenza o alla fine di un ciclo di lavaggio o nel caso di un problema o errore della macchina.

L’uso di quest'opzione è raccomandato specialmente in caso di utilizzo dei programmi RAPIDI, la cui durata sarà prolungata per consentire una migliore azione del detersivo in

6. Premere il tasto "AVVIO/RESET"

per confermare il parametro scelto.

7. Premere i pulsanti "SELEZIONE

PROGRAMMI" per scegliere le due impostazioni: - SI - NO

- Se confermata l’impostazione verrà visualizzato sul display "INDICATORE ACUSTICO" che scorrerà in continuazione.

9. Per uscire dal menù premere il tasto

FUNZIONE MEMO Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo:

2. Mantenere premuto il pulsante

"OPZIONI" per circa 5 sec.

4. Premendo il tasto "SELEZIONE

PROGRAMMI" si potrà selezionare in successione i parametri da regolare.

5. Selezionare l’impostazione "ULTIMO

6. Premere i pulsanti "SELEZIONE

PROGRAMMI" per scegliere le due impostazioni: - SI - NO

- Se confermata l’impostazione verrà visualizzato sul display "ULTIMO USATO" che scorrerà in continuazione.

8. Per uscire dal menù premere il tasto

L'innovativo sistema di illuminazione interna è stato progettato secondo canoni estetici elevati per rendere la vostra lavastoviglie ancora più funzionale. Quando caricate o svuotate la lavastoviglie, due potenti luci a LED illuminano l'interno della lavastoviglie. Le luci si attivano appena si accende la macchina col tasto ON/OFF

Dopo un periodo di 5 min. la lavastoviglie va in stand-by spegnendo le luci. Dopo il fine ciclo per utilizzare nuovamente illuminazione interna premere il tasto ON/OFF

2. Mantenere premuto il pulsante

"OPZIONI" per circa 5 sec.

4. Premendo il tasto "SELEZIONE

PROGRAMMI" si potrà selezionare in successione i parametri da regolare.

5. Selezionare l’impostazione "LUCE

INTERNA". La luce non è attiva quando la macchina e nella condizione di partenza ritardata o in pausa.

LUCE INTERNA (Solo nei modelli dove è presente)36

6. Premere il tasto "AVVIO/RESET"

per confermare il parametro scelto.

7. Premere i pulsanti "SELEZIONE

PROGRAMMI" per scegliere le due impostazioni: - SI - NO

- Se confermata l’impostazione "SI" verrà visualizzato sul display "LUCE INTERNA" che scorrerà in continuazione. - Se confermata l’impostazione "NO", verrà visualizzato” sul display "LUCE INTERNA".

9. Per uscire dal menù premere il tasto

Durante lo svolgimento del programma di lavaggio, sul pavimento sotto lo sportello della lavastoviglie viene proiettata una luce sul pavimento. Quando i cicli di lavaggio vengono avviati, la luce rimane accesa fino alla fine del ciclo di lavaggio. Per indicare la fine del ciclo di lavaggio, la luce da terra viene attivata in modo intermittente per 10 sec.

Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo. É consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell’aria nella lavastoviglie

Il sistema "ACTIVE HYGIENE PROTECTION" permette di Igienizzare la lavastoviglie e le stoviglie eliminando fino al 99% di virus, batteri e allergeni. Una volta attivato tramite l’apposito pulsante

temperature del ciclo aumentano oltre 65°C, dando inizio ad un potente trattamento igienizzante, applicato sui cestelli e sui principali componenti di plastica all’interno della lavastoviglie.

Questa opzione è stata appositamente creata per aumentare il flusso d'acqua (e la pressione) su ogni braccio irroratore. Perfetto per migliorare i risultati di lavaggio su stoviglie molto sporche. La funzione risulterà attivata dopo aver premuto il tasto la relativa spia sul cruscotto, risulterà accesa. Pulsante "INTENSIVO+" (Solo nei modelli dove è presente)

Pulsante "ACTIVE HYGIENE PROTECTION" (Solo nei modelli dove è presente)

Pulsante "EXPRESS" (Solo nei modelli dove è presente) L'indicazione non sarà visibile se il pannello dello zoccolo è posizionato in avanti o se qualche cosa viene messa davanti al proiettore delle

La luce non è attiva quando la macch ina e nella condizione di partenza ritardata o in pausa. FLOOR LIGHT (Solo nei modelli dove è presente)37

Questa opzione permette di rendere ancor più efficace l'asciugatura delle stoviglie, aumentando la temperatura durante l'ultima fase del ciclo di lavaggio.

Questa opzione aziona uno speciale dispositivo che apre la porta di qualche centimetro durante o alla fine del ciclo di asciugatura (a seconda dei programmi) favorendo una più naturale ed efficiente asciugatura delle stoviglie. La durata del ciclo selezionato verrà automaticamente modificata, per permettere un'ottimizzazione delle temperature utilizzate nella fase di risciacquo, in modo da consentire una significativa riduzione del consumo di energia. L'apertura della porta nell'ultima fase dell'asciugatura permette di sfruttare il ricircolo dell'aria, eliminando il rischio della formazione di cattivi odori.

Quando la porta si aprirà sul display comparirà il messaggio "AUTO DOOR".

ATTIVAZIONE PROTEZIONE BAMBINI

La lavastoviglie è dotata di una protezione bambini elettronica. La protezione bambini disabilita i comandi evitando che vengano effettuate modifiche indesiderate o accidentali. La protezione bambini può essere attivata o disattivata nel seguente modo:

2. Premere il tasto "PROTEZIONE

BAMBINI" per circa 5 secondi.

3. Sul display verrà visualizzato

"BLOCCO ATTIVATO" e si sentirà un breve suono.

4. Solo il tasto ON/OFF rimarrà attivo.

Ogni pressione sui tasti disabilitati, sul display verrà visualizzato "BLOCCO".

DISATTIVAZIONE PROTEZIONE BAMBINI

1. Premere il tasto "PROTEZIONE

BAMBINI" per circa 5 secondi.

2. Sul display verrà visualizzato

"BLOCCO DISATTIVATO" e si sentirà un breve suono.

Quando sul display compare la scritta "SALE" oppure dove presente si accende la relativa spia , provvedere a riempire l’apposito serbatoio. (vedi capitolo "CARICARE IL SALE"

Se il livello di regolazione del decalcificatore è impostato su 0, ciò non accadrà mai (vedi capitolo regolazione del decalcificatore).

Indicazione "MANCANZA SALE"

Spegnendo la macchina col tasto "ON/OFF", nella successiva accensione

della macchina la protezione bambini risulterà attivata.

Pulsante "PROTEZIONE BAMBINI" ATTENZIONE: Con questa opzione selezionata, non si deve in alcun modo impedire l'apertura della porta o forzarne la chiusura per non danneggiarne il meccanismo. Lasciare libero lo spazio davanti alla porta e prima di richiuderla, attendere il rientro del dispositivo di apertura.

Questa opzione sarà automaticamente attiva nel programma "ECO". In ogni caso, sarà possibile disattivarla. Pulsante "AUTO DOOR" (Solo nei modelli dove è presente) Pulsante "EXTRA DRY" (Solo nei modelli dove è presente)38

Quando sul display compare la scritta

BRILLANTANTE ” oppure, dove presente si accende la relativa spia

provvedere a riempire l’apposito serbatoio. (vedi capitolo "CARICAMENTO BRILLANTANTE"

Selezione partenza ritardata Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 0:30 e 24:00 ore. Per impostare la partenza ritardata procedere nel seguente modo.

premuto il pulsante "ON/OFF" .

2. Selezionare il programma di lavaggio.

3. Premere il pulsante "PARTENZA

RITARDATA" (sul display verrà visualizzata la scritta "0:30").

4. Premere nuovamente il pulsante per

incrementare il ritardo (ad ogni pressione il ritardo viene incrementato di 30 min., fino ad un ritardo di 4 ore, dopo a ogni pressione del tasto si incrementerà di 1ora fino ha massimo di 24:00. Premendo nuovamente il tasto dopo un ritardo di 24:00 ritornerà a 0:00 (partenza ritardata disattivata).

5. Le impostazioni della partenza ritardata,

rimarranno visibili sul display per 5 secondi, o fino a che non vengono premuti i pulsanti

Conto alla rovescia e Inizio del programma con partenza ritardata

1. Quando il ritardo è impostato su un

rimane accesa fino al termine del tempo.

3. Il conto alla rovescia del tempo di

ritardo inizia mostrando sul display "INIZIA IN XX:XX".

4. Il tempo verrà visualizzato con un passo

ogni 30minuti nelle 24 ore, e nelle ultime 2 ore il passo che verrà visualizzato sarà ogni minuto.

5. Se si preme un pulsante qualsiasi (a

esclusione dei pulsanti "ON/OFF Arruolamento Wi-Fi - AVVIO/RESET" per 3 secondi, viene visualizzato il nome del programma "P XX NAME" (P + numero del programma + nome del programma) per un singolo scorrimento e quindi viene visualizzato nuovamente il tempo di ritardo.

Se si desidera annullare la partenza ritardata procedere nel seguente modo: Tenere premuto per almeno 3 secondi il pulsante "START/RESET" . Sul display verrà visualizzato "RESET" e verranno emessi dei segnali acustici. Nel caso d’interruzione di corrente o spegnimento, la lavastoviglie conserva in memoria il tempo mancante alla partenza, che verrà ripreso nel punto in cui era stato interrotto non appena sarà ripristinata l’alimentazione elettrica o riaccesa la macchina. Quando si preme il tasto "PARTENZA RITARDATA" verrà visualizzata l’ultima impostazione effettuata.

La modifica del programma non modifica il tempo di ritardo e il led rimarrà acceso.

Se il livello del BRILLANTANTE è impostato su 0, ciò non accadrà mai. Indicazione "MANCANZA BRILLANTANTE"39

La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzato il nome del programma. A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione.

ATTIVAZIONE DEMO MODE

1. Per avviare la modalità DEMO MODE

premere contemporaneamente i tasti ON/OFF e "MEZZO CARICO/ IMPOSTAZIONI" per 10 secondi.

2. Sul display verrà visualizzata la parola

"DEMO ON" per due volte.

3. E la macchina è pronta per per la

simulazione di diversi programmi e opzioni. Interazione con DEMO MODE L’utente nella modalità "DEMO MODE" può utilizzare la lavastoviglie come in condizioni normali di funzionamento, ma non può avviare il programma, sono attivi solo i Programmi, Opzioni e la Partenza ritardata. Si può anche spegnere la lavastoviglie Se non si preme nessun tasto entro 7 secondi la lavastoviglie torna alla MODALITÀ DEMO PASSIVA.

DISATTIVAZIONE DEMO MODE

1. Per disattivare la modalità DEMO

MODE premere contemporaneamente i tasti ON/OFF e "MEZZO CARICO/ IMPOSTAZIONI" per 10 secondi.

2. Sul display verrà visualizzata la parola

"DEMO OFF" per due volte

Ora la macchina è pronta per accendersi e attivarsi nella modalità normale.

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Quando viene accesa la lavastoviglie e la modalità "DEMO MODE" è ancora attiva, sul display scorre per due volte la parola "DEMO ON" per avvisare l’utente che la m acchina è in questa modalità.

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Attivazione o esclusione programma DEMO MODE: (programma dimostrativo da usare

esclusivamente nei punti vendita)40

16. CONTROLLO REMOTO

(WI-FI) Questo apparecchio è equipaggiato di tecnologia Wi-Fi che consente il controllo da remoto della macchina tramite App.

Scaricare l'App hOn sul proprio dispositivo inquadrando il seguente codice QR:

Assicurarsi che il router sia acceso e di essere connessi alla rete Wi-Fi di casa con il proprio smartphone/tablet.

Attivare il BLUETOOTH sul proprio smartphone/tablet (se disponibile). Aprire l’App, creare il profilo utente e associare l'elettrodomestico seguendo le indicazioni sul display dello smartphone. Associazione riuscita

Se l’associazione con l’app va a buon fine, La spia "Wi-Fi" risulterà accesa fissa. Sul display comparirà la scritta "CONNESSA" , seguita da "CONTROLLO REMOTO ON". È ora possibile controllare la lavastoviglie dall'App. Associazione non riuscita Se l’associazione con l’App fallisce (o sono passati 5 min): La spia "Wi-Fi" si spegnerà. Sul display del prodotto comparirà "RIPROVA". La lavastoviglie risulterà non connessa. Ripetere la procedura di associazione dall’App.

In caso di problemi o cambio delle impostazioni del router di casa (es: cambio nome rete/password, fornitore internet, ecc…) occorre effettuare nuovamente la procedura di associazione, rimuovendo il prodotto dall’App, oppure modificando le credenziali della rete Wi-Fi dalle impostazioni dell’elettrodomestico, all’interno dell’App.

Ogni volta che si vuole utilizzare la lavastoviglie da remoto: Verificare che il router sia acceso e collegato a Internet. Caricare la lavastoviglie, caricare il detersivo. Accendere la lavastoviglie con il tasto "ON/OFF"

IMPORTANTE: La frequenza della rete Wi- Fi domestica deve essere impostata sulla banda a 2,4 GHz. Non è possibile configurare l’elettrodomestico

se la rete di casa è impostata sulla banda a 5 GHz. Per scoprire tutti i dettagli delle funzioni Wi- Fi, esplora i menu dell'App accedendo in modalità DEMO. L’App hOn è disponibile sia per dispositivi con sistema operativo Android che per iOS, sia per tablet che per smartphone. Associazione elettrodomestico su App41

É ora possibile controllare la lavastoviglie da App.

Per uscire dal controllo remoto, premere di nuovo il tasto "Wi-FI" sull’elettrodomestico. La spia "Wi-Fi" lampeggerà molto lentamente. Senza ciclo in esecuzione: Sul display del prodotto compare la scritta "CONTROLLO REMOTO OFF". Sarà possibile selezionare manualmente un nuovo ciclo. Con ciclo in esecuzione: Sul display del prodotto compare la scritta "CONTROLLO REMOTO OFF". Il display mostrerà poi il tempo rimanente. Il ciclo verrà portato a termine senza avere il controllo da App. Ulteriore modalità per uscire dal controllo remoto.

Premere il tasto "AVVIO/RESET" per 3 sec L’eventuale ciclo in esecuzione verrà annullato e la macchina uscirà dalla modalità CONTROLLO REMOTO. La spia "Wi-Fi" lampeggerà lentamente. Sarà possibile impostare un nuovo ciclo di lavaggio dal pannello comandi. Premere il tasto "ON/OFF" per 3 sec (o interruzione di corrente) L’eventuale ciclo in esecuzione verrà messo in pausa e la macchina uscirà dalla modalità CONTROLLO REMOTO. Alla riaccensione, la spia "Wi-Fi" lampeggerà lentamente e l’eventuale ciclo in esecuzione proseguirà dal punto di interruzione.

Indica lo stato della connessione Wi-Fi. Può essere:

ACCESA FISSA: controllo remoto attivo - LAMPEGGIANTE MOLTO LENTA: controllo remoto disattivo. - LAMPEGGIANTE LENTA: reset della rete Wi-Fi (durante l’associazione sull'App). - LAMPEGGIANTE VELOCE: elettrodomestico associato all’app ma connessione Wi-Fi assente. Controllare il corretto funzionamento del router o credenziali Wi-Fi domestiche modificate (Nome rete e/o password). In questo caso, aggiornare le impostazioni all’interno dell’app, seguendo le istruzioni sullo smartphone.

Aprendo la porta, l’eventuale CONTROLLO REMOTO verrà disabilitato. Per riprendere

il comando da App, chiudere la porta.

DISABILITAZIONE CONTROLLO REMOTO Per i modelli ad incasso, eseguire questa operazione prima di accendere il prodotto.42

17. ELENCO PROGRAMMI

Programma Descrizione

ECO Programma standard e più efficiente in termini di consumo combinato di energia e acqua per stoviglie normalmente sporche. Programma normalizzato EN60436

UNIVERSALE Adatto per piatti sporchi di tutti i giorni, il tuo programma di riferimento quotidiano.

INTENSIVO Per pentole molto sporche e qualsiasi altro oggetto che richieda un lavaggio forte ed efficace. Specialmente indicato per piatti, pentole e pentole molto sporche.

SMART AI Un programma automatico che seleziona automaticamente la durata e la temperatura del ciclo più efficiente ed efficace in base al carico e allo sporco* *Solo nei modelli dove è presente.

PRELAVAGGIO Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.

59MIN Si tratta di un programma a pieno carico progettato per lavare e asciugare in meno di un'ora, mantenendo un'elevata qualità di lavaggio.

RAPIDO 20’ Questo è un programma a pieno carico studiato per lavare in soli 20 minuti.

NOTTE Il programma perfetto progettato per ridurre al minimo il rumore della tua lavastoviglie.

Questo programma regola automaticamente

intensità del lavaggio dei due bracci rotanti (cestello superiore e inferiore) in modo da realizzare due diverse aree di lavaggio nella lavastoviglie: un getto d'acqua più morbido e delicato nel cestello superiore e un getto più forte e intenso nel cestello inferiore. P10

Programma automatico per stoviglie sporche e grossi carichi. I livelli di carico e sporco* definiranno la durata e la temperatura del ciclo *la disponibilità del sensore di sporco dipende dal modello

Programmi con prelavaggio Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 6 grammi) non nella vaschetta del detersivo ma direttamente all’interno della lavastoviglie.43

Funzioni e Opzioni Programma Detersivo prelavaggio Programmi "AUTOMATICI"

SI44 ● = Aggiunta di detersivo per prelavaggio ▲= Programmi "AUTOMATICI"

¹= Solo nei modelli dove è presente ² = Solo se la funzione è attivata tramite le IMPOSTAZIONI. ³= Con acqua fredda (15°C) – Tolleranza ±10% Con acqua calda il tempo residuo al termine del programma si aggiorna automaticamente durante lo svolgimento dello stesso. Valori misurati in laboratorio secondo la Norma Europea EN60436 (nell'uso quotidiano, sono possibili differenze). La durata effettiva del ciclo di lavaggio varia a seconda del modello. 4= Lo svolgimento dei programmi "automatici" viene ottimizzato, grazie all' intervento del sensore di sporco che adatta i parametri di lavaggio in funzione del grado di sporco delle stoviglie.

• Opzione disponibile a seconda del modello "MEZZO CARICO/MEZZO CARICO PRO"

N.D. = OPZIONE NON DISPONIBILE45

DECALCIFICAZIONE L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50°dH (gradi tedeschi) tramite 6 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Livello Durezza dell’acqua Uso sale rigenerante

Regolazione di decalcificazione

°dH (gradi tedeschi)

• La regolazione è stata impostata dalla fabbrica al livello 4 (S4) in quanto questo soddisfa la maggior parte dell'utenza.

A seconda del livello di appartenenza della vostra acqua, impostare il valore di decalcificazione nel seguente modo:

2. Mantenere premuto il pulsante

"OPZIONI" per circa 5 sec.

4. Premendo il tasto "SELEZIONE

PROGRAMMI" si potrà selezionare in successione, i parametri da regolare.

Selezionare l’impostazione "DECALCIFICATORE".

6. Premere il tasto "AVVIO/RESET"

per confermare il parametro scelto.

7. Sul display compare il livello impostato

(il livello impostato in fabbrica è "S4").

8. Premere i pulsanti "SELEZIONE

PROGRAMMI" per scegliere livelli di impostazioni diversi.

11. Per uscire dal menu premere il tasto

Per cambiare nuovamente il livello del decalcificatore, seguire la stessa procedura. Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Regolazione del decalcificatore46

La fase di rigenerazione viene effettuata alla fine di un ciclo di lavaggio. La quantità di acqua consumata nella fase di rigenerazione delle resine è di circa 3,5l, con un consumo di energia di circa 1Wh ed un incremento di tempo ciclo di circa 7 minuti.

Per il ciclo Eco è come riportato in tabella. Livello DISPLAY Frequenza S0 DISPLAY S0 Mai S1 DISPLAY S1 1 ogni 9 cicli

1 ogni 7 cicli S3 DISPLAY S3 1 ogni 5 cicli

Informazioni rigenerazione resine con sale ATTENZIONE: Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto

"ON/OFF" e ripartire dall'inizio

Nel caso si pensi che la lavastoviglie non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni. Se l’anomalia non dovesse risolversi o ripetersi, sarà necessario contattare il servizio assistenza.

Errore visualizzato Significato e soluzioni "NO ACQUA" con un breve segnale acustico (Solo nei modelli dove è presente). ERRORE E2 (con display) con un breve segnale acustico. La macchina non carica acqua. Verificare che il rubinetto dell’acqua sia aperto. Appurare che il tubo di carico non sia piegato o schiacciato. Tubo scarico non ad altezza corretta (vedere sezione istallazione). Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e verificare che il filtro "antisabbia" non sia intasato. ERRORE E3 (con display) con un breve segnale acustico. La macchina non scarica l’acqua. Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. Verificare che il sifone non sia ostruito. ERRORE E4 (con display) con un breve segnale acustico. Perdita d’acqua. Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. Verificare che il sifone non sia ostruito. ERRORE E8 (con display) con un breve segnale acustico. Elemento riscaldante dell’acqua non funziona correttamente o la piastra filtro intasata. Pulire piastra filtro. ERRORE E18 (con display) con un breve segnale acustico. Problemi livello acqua verificare piastra filtro intasata. Pulire piastra filtro. Solo modelli con display Modelli dotati di display: gli errori verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 2 = E2) con un breve segnale acustico. Modelli senza display: gli errori verranno indicati tramite il lampeggìo di tutte le spie per un numero di volte pari al codice dell' errore, seguiti da una pausa di 5 secondi (esempio: Errore 2 = 2 lampeggìi, pausa di 5 secondi, 2 lampeggìi, ecc…). SEGNALAZIONE ERRORI48 ERRORE E21 (con display) con un breve segnale acustico. Carico acqua non controllato con elettrovalvola aperta Chiudere immediatamente il rubinetto dell’acqua e togliere l’alimentazione elettrica all’elettrodomestico. Qualsiasi altro codice d'errore (con display) Spegnere la lavastoviglie, staccare la spina e attendere un minuto. Accendere nuovamente la macchina e avviare un programma. Se l'errore dovesse ripresentarsi, contattare un Centro Assistenza Tecnica Autorizzato, comunicando l'errore visualizzato.

Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un’anomalia, la spia corrispondente al ciclo scelto lampeggerà in maniera molto veloce e verrà emesso un segnale acustico intermittente. In questo caso, spegnere la lavastoviglie premendo il pulsante "ON/OFF". Dopo aver controllato che il rubinetto dell'acqua sia aperto, che il tubo di scarico non sia piegato, che il sifone non sia otturato o i filtri intasati, impostare nuovamente il programma scelto. Se l’anomalia dovesse ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica.

ANOMALIA CAUSA SOLUZIONE

con qualsiasi programma Spina corrente elettrica non inserita nella presa Inserire spina Tasto O/I non inserito Inserire tasto Sportello aperto Chiudere sportello Manca energia elettrica Controllare

acqua Vedi cause 1 Controllare E’ chiuso il rubinetto acqua Aprire il rubinetto acqua Il tubo di carico è piegato Eliminate le pieghe del tubo Il filtro del tubo di carico acqua è intasato Pulite il filtro posto all’estremità del tubo di carico Altre anomalie

ATTENZIONE: Per evitare l'intervento intempestivo del dispositivo di sicurezz

antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca. Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. Solo modelli senza display49

ANOMALIA CAUSA SOLUZIONE

acqua Filtro sporco Pulire filtro Tubo di scarico piegato Raddrizzare tubo di scarico La prolunga del tubo di scarico non è corretta Seguite esattamente le istruzioni per il collegamento del tubo di scarico Lo scarico a muro non ha lo sfiato in aria Consultate un tecnico qualificato

in continuazione Tubo di scarico in posizione troppo bassa Alzare il tubo di scarico ad almeno 40 cm dal pavimento

ruotare i bracci di lavaggio Eccessivo dosaggio di detersivo Ridurre dose detersivo. Utilizzare detersivo specifico Oggetto del carico che impedisce

rotazione dei bracci Controllare Piastra filtrante e filtro eccessivamente sporchi Pulire piastra e filtro

elettroniche senza display: una o più spie lampeggiano rapidamente Rubinetto dell'acqua chiuso Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo.

Se il carico viene parzialmente lavato Vedi cause 5 Controllare Fondo di pentole non perfettamente lavato Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie Bordo di pentole non perfettamente lavato Posizionare meglio la pentola Spruzzatori parzialmente otturati Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d’acqua Le stoviglie non sono sistemate bene Non addossate troppo le stoviglie tra di loro L’estremità del tubo di scarico è immersa nell’acqua L’estremità del tubo di scarico non deve toccare l’acqua scaricata Il detersivo non è dosato adeguatamente, è vecchio o indurito Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto Il tappo del contenitore sale non è chiuso bene Avvitatelo fino in fondo Il programma di lavaggio scelto è troppo blando Scegliete un programma più energico

asportazione del detersivo Posate, piatti, pentole, ecc.… interferiscono con l'apertura dello sportellino della vaschetta detersivo. Caricare le stoviglie in modo che non impediscano l'apertura dello sportellino della vaschetta detersivo.

macchie bianche sulle stoviglie Acqua di rete con eccessiva durezza Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l’anomalia persiste, richiedere intervento Assistenza Tecnica50 ANOMALIA CAUSA SOLUZIONE

Rumorosità durante il lavaggio Le stoviglie sbattono tra di loro. Sistematele meglio nei cesti I bracci rotanti sbattono sulle stoviglie. Sistemate meglio le stoviglie

non sono perfettamente asciutte Mancanza di circolazione d’aria Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l’asciugatura naturale Mancanza brillantante Utilizzare il brillantante NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare. Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace. Tranne per l'elenco dei ricambi disponibili nel nostro sito internet, in nessun caso si dovrebbe riparare o tentare di riparare l'apparecchio da soli o far riparare l'apparecchio da persone inesperte e/o non qualificate. Le riparazioni effettuate da persone inesperte e/o non qualificate possono causare lesioni o gravi malfunzionamenti degli apparecchi e danni alle cose. Si consiglia di rivolgersi ai nostri Centri Assistenza Tecnica Autorizzati. Si consiglia di utilizzare sempre ricambi originali, reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Dal 1° marzo 2021 le informazioni energetiche e ambientali relative all'etichettatura energetica degli elettrodomestici per uso domestico e alle specifiche per la loro progettazione ecocompatibile sono visibili in Europa nella banca dati dei prodotti (EPREL) al seguente link https://eprel.ec.europa.eu/ o attraverso il QR code situato sull’etichetta energetica. ATTENZIONE: Il costruttore non potrà essere ritenuto responsabile di eventuali danni a cose e persone e/o per problematiche legate alla sicurezza conseguenti a riparazioni non effettuate da un Centro di Assistenza Tecnica Autorizzato o da un fornitore di servizi autorizzato dal costruttore in accordo con le linee guida dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato du rante un tentativo di riparazione non potrà essere coperto dalla garanzia convenzionale.51

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.

Assistenza e Garanzia Il prodotto è g arantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on- line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet.52

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE). II RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostane inquinanti ed estrarre e riciclare le materie prime.

Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

i RAEE non vanno mai buttati nella spazzatura indifferenziata;

i RAEE devono essere consegnati ai Centr i di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di q uello reso.tung Gebrauchsanleitung DE55

JA* N.V N.V N.V JA JA

JA* N.V N.V N.V N.V JA

JA* N.V JA N.V JA JA97
